폐유리를 이용한 셀프 디자인 기념품 제작 시스템

폐유리를 이용한 셀프 디자인 기념품 제작 시스템 중간점검회의 09.2.24(화) SNUT

시스템 구성 디자인패턴 폐유리 Image Processing 모양설정 즉석촬영 Image Processing 불러오기 DXF 비봉방문기념 2009.1.7 벡터데이터 (B-Spline) 사진(파일 or 스캔) Image Processing 가공업체 (C3world.com) 불러오기 문자입력 조각기 비봉방문기념 2009.1.7 셀프디자인 : 배치, 확대/축소, 회전 Crystal Engraving 밀링가공

이미지 프로세싱

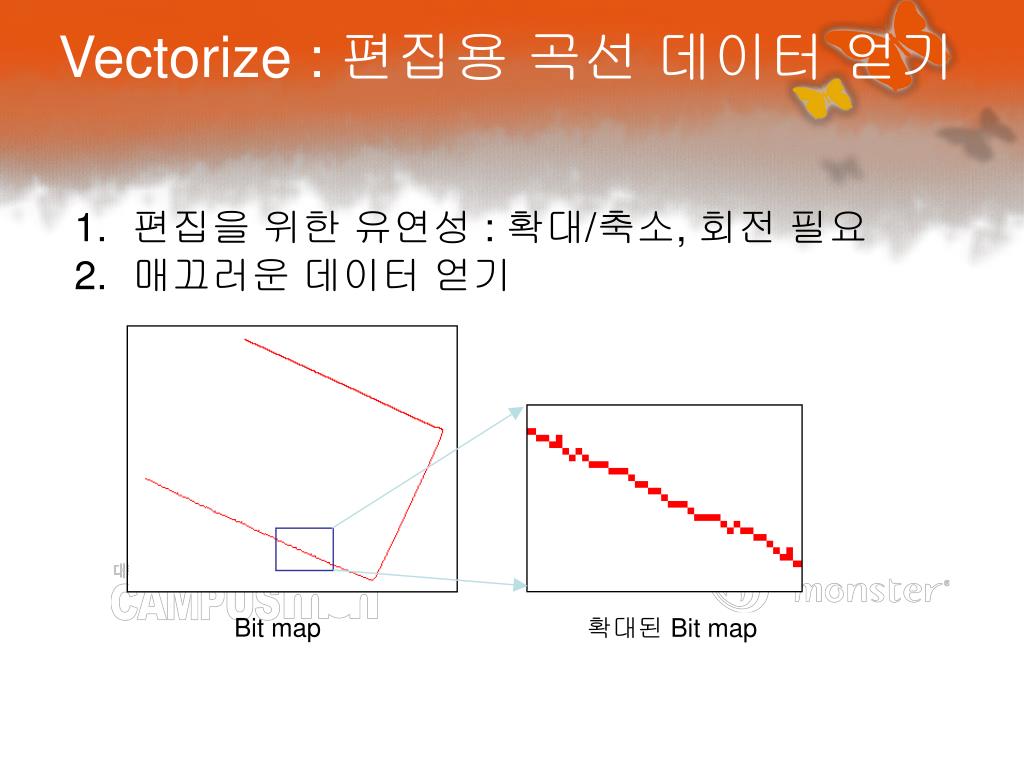

Vectorize : 편집용 곡선 데이터 얻기 • 편집을 위한 유연성 : 확대/축소, 회전 필요 • 매끄러운 데이터 얻기 Bit map 확대된 Bit map

Vectorize : 스누피의 경우 점 데이터를 연결하는 B-Spline 데이터 얻기 세선화 bit map interpolation approximation 곡선 32개 조정점, 1408, 920, … 데이터 : 73.4 KB 곡선 32개 조정점, 47, 26, … 데이터 : 4.7 KB 데이터양이 줄어들면서 매끄럽게 변함. 매우 바람직 !!!

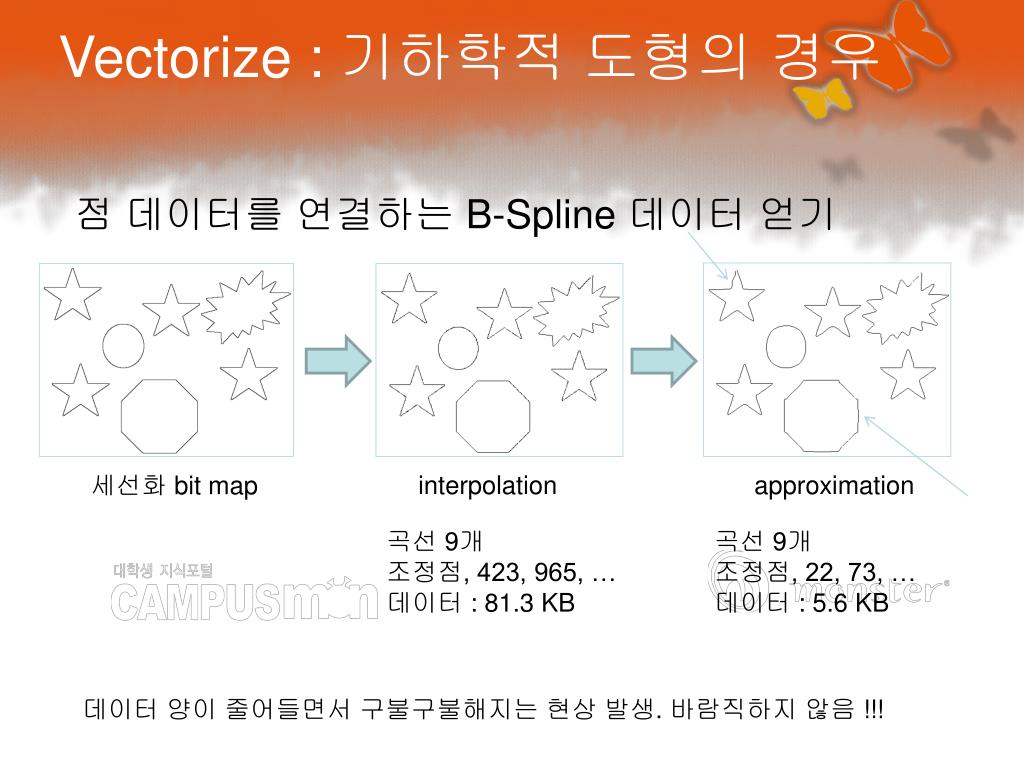

Vectorize : 기하학적 도형의 경우 점 데이터를 연결하는 B-Spline 데이터 얻기 세선화 bit map interpolation approximation 곡선 9개 조정점, 423, 965, … 데이터 : 81.3 KB 곡선 9개 조정점, 22, 73, … 데이터 : 5.6 KB 데이터 양이 줄어들면서 구불구불해지는 현상 발생. 바람직하지 않음 !!!

디자인 팀의 출력물 형태 그림파일(bmp)

디자인 셀프 편집기 - 사용 유리의 외곽크기 인식 - 구성 요소 import : 준비된 디자인 패턴, 사진, 즉석촬영, 문자 등 - 확대/축소, 회전, 배치 비봉방문기념 2009.1.7

편집결과의 DXF 파일 출력 - DXF 파일의 구조 90% 파악 - 개발 프로그램에서 데이트를 만들어 출력할 예정

사용 유리의 외곽선 자동 감지 - 사각형인 경우는 가로/세로 크기로 충분 - 사각형이 아닌 경우는 감지 필요 예 차연산을 이용한 방법 시도 중 - =

시작품 제작 계획 - 밀링가공기(조각기)는 구매하여 시스템 구축 - Crystal Engraving은 가공물만 위탁 제작 (C3World.com) 너무 고가!

시작품 제작 계획 - 다른 회사 장비

CNC 조각기 실험

CNC 조각기 실험 ※ 문진 가공 결과 - CBN 엔드밀로 가공 - FeedRate : 0.8mm/s, 가공시간 : 52분 - 깊이 : 0.030 mm ※ 얼굴 가공 결과 - CBN 엔드밀로 가공 - FeedRate : 0.6mm/s, 가공시간 : 25분 - 깊이 : 0.030 mm

CNC 조각기 실험 ※ 글씨가공 결과 - CBN 엔드밀로 가공 - FeedRate : 1 mm/s, 가공시간 : 16분 - 깊이 : 0.030 mm ※ 가공 결과 - 다이아몬드 코팅 엔드밀 : 부러짐. - 다이아몬드원석, I.D Wheel : 녹음. - CBN 엔드밀 : 커팅날 마모. - 다이아몬드는 가공 시 열에 취약하여 어려움이 있음. - CBN 엔드밀은 가공 시간이 오래 걸림, 쉽게 마모.

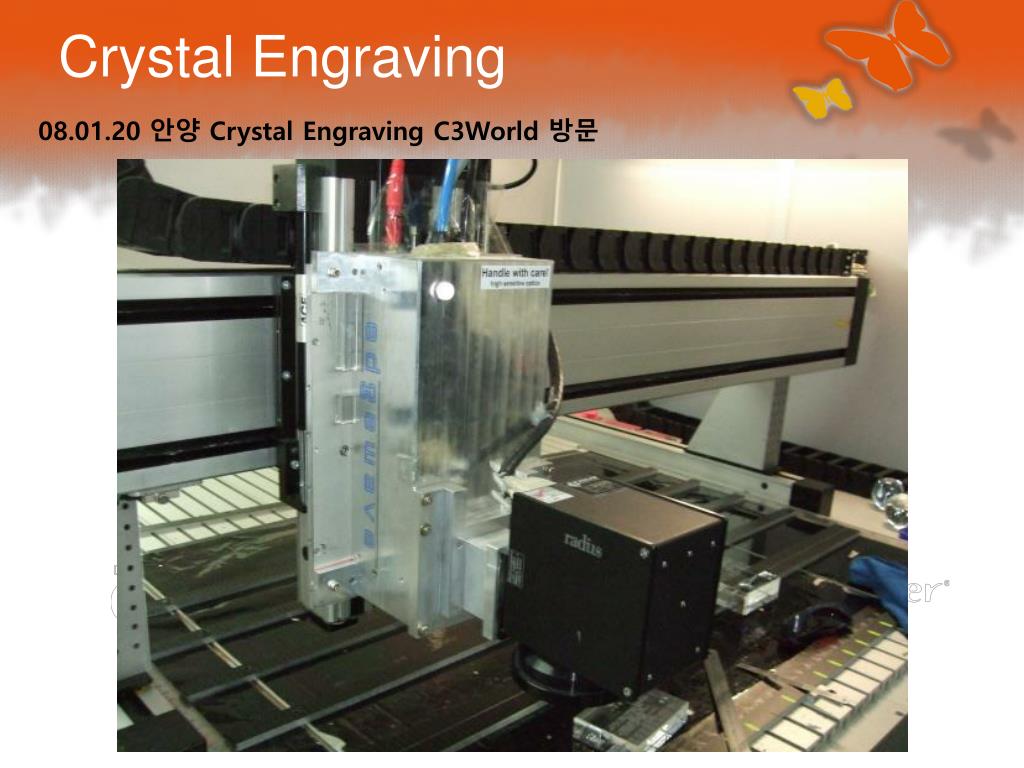

Crystal Engraving 08.01.20 안양 Crystal Engraving C3World 방문

Crystal Engraving • 이미지파일 또는 백터Data를 Pixel로 변환 • 가공 속도 우수 • Input Data 분석 가능 디자인패턴 Image Processing 가공업체 (C3world.com) Image Processing Pixel Data Crystal Engraving 사진(파일 or 스캔) Image Processing

프로그램 시나리오 비봉 기념품 제작 프로그램 (Ver 1.0) CNC 조각기 작업 ☆CNC 조각기 이방법은 어떤 것을 하면좋다..블러블러 예) 서명, 케릭터, 문양, 글씨 등 선표현 Crystal Engraving 작업 ★Crystal Engraving 이방법은 어떤 것을 하면좋다..블러블러 예) 인물사진, 배경사진 등 선 면 표현 ※ 해당이미지를 클릭하면 다양한 예제들을 볼수있습니다.

step1 초기 유리 투입 메뉴바

step2 초기 화면 배경이미지 지정 그리기도구상자 패턴이미지 지정 Self Design 메인화면 사용자 정의이미지 지정

step3 Custom Design ※ 사용자이미지 벡터화후 Custom Design에 등록

step3 Crystal Engraving - 배경 or 사진 Dithering ※ 배경 또는 사진 이미지를 포인터 Data로 변환

step4 Self Design(CNC) ※ 편집 완료후 DXF 또는 해당장비 input Data로 변환

step4 Self Design(Crystal Engraving) ※ 편집 완료후 Point Data -> Crystal Data 변환 Layer0 깊이: ? 층:? Layer1 깊이: ? 층:?

금성다이아몬드 • ※ CNC 컷팅 머신 • - 콤팩트 거울 유리부터 산업용 유리까지 • 여러 형상에 맞춰 정확한 재단을함. • 유리의 표면에 자를 선을 따라 스크레치를 • 내고 힘을 가해 부러뜨리는 방식으로 재단. • - 예상금액 7500만원 • - 유리표면 조각가공엔 부적합함.

금성다이아몬드 ※ 김영수 소장과 상담

높이오차 해결방안 ※ 받침대 사용 - 아크릴 또는 나무판을 일정 깊이로 밀링작업. ※ 스프링이용 - 스프링을 이용한 헤드를 구입하여 자체제작. ※ 소프트웨어로 해결 - 여러 군데 높이를 측정하여 중간의 높이들을 보간하여 작업.

받침대 평탄화 작업

평판 프린터 • 인쇄소재가 다양함. • (금속, 유리, 플라스틱, 아크릴, 나무, 타일 등) • 일반프린터처럼 사용. • 12cm이하의 두께까지 인쇄 가능. • 최대인쇄영역 : 329 x 570mm(가로x세로) • 일반프린트처럼 드라이버만 잡아주면 됨. • 가격 : 약 550만원 • 헤드가격 : 약 20~25만원 • 자료출처 : 153테크

유리인쇄 잉크 • 유리와 결합력이 강해야 함. • 화학적, 물리적 내구성이 요구된다. • 주로 솔벤트를 사용함.

현재 상황 1. 높이 문제 - 받침대 밀링 작업으로 어느 정도의 평탄화됨. - 소프트웨어에서 높이 보간 작업 진행 중. 2. 가공 Tool 3. 최적의 가공 조건 찾고 있음. 4. 수명이 길고 저렴한 I.D Wheel 찾고 있음.

현재 상황(가공) ※ I.D Wheel 사용 ※ 냉각수 사용 ※ 가공 경로 주위에 약간의 깨짐발생

감사합니다.
