1. 另辟蹊径，解决污泥处理处置及资源化难题 蛋白提取方式的污泥处理及资源化技术及工程应用 裕川集团 左健 博士/副总经理 天津市千人计划创业人才 2013年5月

2. 企业及技术简介 • 公司简介：天津百强民营企业，旗下天津市裕川环境科技有限公司、天津市裕川微生物制品有限公司、天津市裕川环保制品有限公司和研发中心形成集研发、市场开拓、项目建设和运行，设备制造和安装的一整条产业链。 • 核心技术：“蛋白提取方式的污泥处理及资源化利用新技术”是综合性的新技术，包括： • 污泥无害化、减量化处理技术（核心技术—水解破壁） • 污泥微生物蛋白提取及利用技术（核心技术—新型资源利用） • 污泥处理残渣利用技术 • 适用领域：城镇污水处理厂污泥废物、企业污水处理设施污泥废物、生物制药企业产生的青霉素菌丝残渣、头孢菌丝残渣等危险废物。

3. 技术、团队、应用 • “蛋白提取方式的污泥资源化处置”技术优势 • 污泥处理技术（价廉） • 新型资源—污泥微生物蛋白提取和利用技术（高附加值） • 团队竞争力 • 土洋结合：4名博士（其中3名为海归）+ 民营企业家 • 老中青结合：中国盐化工研究院专家2名 • 8所国内外大学产学研平台：清华、南开、中大、北九州大学 • 已建工程： • 30吨/日污泥处理工程：天津滨海新区、2010年4月—2012年10月 • 300吨/日污泥处理工程：一期150吨/日建成运行、国家发改委支持项目

4. 核心技术原理 反应釜中通过水解药剂、温度和压力的综合作用，对污泥微生物进行破壁处理，释放其中的蛋白质和水分，水解后的污泥通过固液分离，形成含水率低于40%、有机物消减50%以上的固体污泥残渣，以及可资源化利用的含蛋白液体。

5. 无害化、减量化和资源化的实现原理 • 无害化：水解反应，使微生物破壁失活（残渣和蛋白液中的大肠杆菌、黄曲霉菌“未检出”） • 减量化：处理后残渣含水率低于40%（与80%含水率脱水污泥相比，减量2/3），48小时自然放置后，含水率降低到20%（天津4月）。 • 资源化： • 含蛋白质液体 — 高附加值的建材发泡剂、灭火剂和有机肥； • 污泥处理残渣 — 作为覆土、土壤改良剂、建筑材料；

6. 工艺流程：因地制宜，组合应用 微生物蛋品产品生产 污泥水解处理 = 无害化、减量化 泡沫混凝土用发泡剂 浓 缩 调 配 蛋白泡沫灭活剂 蛋白液 水解破壁 有机肥 固液分离 其他产品 水解调配 1 污水厂污泥 1,80% 0.35, 40% 污泥残渣 非烧结绿色建材 自然干燥 烧结保温材料 绿化土、土壤改良剂 含水率低于40%、有机质降解40%、病原菌失活、满足污泥稳定化处理的各项指标要求 其他产品 0.2, 10% 1500Kcal/Kg 干化污泥产品

7. 建材发泡剂：世界独有微生物蛋白发泡剂、抗干扰建材发泡剂：世界独有微生物蛋白发泡剂、抗干扰 黄骅港大型煤筒仓浇注 裕川办公楼屋顶保温浇注 自制泡沫混凝土保温砌块 泡沫混凝土气泡结构

8. 泡沫灭火剂：高效、环境友好、取之不尽 2 1 ② 预燃1分钟时 施加蛋白泡沫1分钟时 施加蛋白泡沫2分钟时 施加蛋白泡沫3分15秒时 抗烧试验开始 27分30秒时到达25％抗烧时间 3 4 5 6 ⑥

9. 蛋白液体肥：化肥的有机伴侣

10. 干化污泥：土壤改良 盐碱土+30%裕川污泥来源绿化土 盐碱土+50%裕川污泥来源绿化土 盐碱土

11. 干化污泥：建材原料 非烧结型绿色建材 烧结型建材

12. 技术优势 技术特点和优势 • 技术特点：热水解技术、但不同于常规热水解技术 • 水解后污泥无须再加入其他任何药剂，板框压滤后形成含水率30-40%以下的无臭味残渣，污泥干重没有增加、稳定、无害、可直接利用。 • 蛋白液如不利用，可回到污水厂，量小不形成负荷。 • 技术优势 • 投资和运行成本低：无害化减量化设备 20万元/吨；运行200元/吨 • 处理时间短：批式处理（4小时）、连续式处理 • 占地省：100吨/日设施1000平方米，设置在已建成污水处理厂内 • 应用模式灵活：无害化、减量化 + 资源化 • 安全环保：源头控制分类处理、密闭处理 • 资源化产品附加值高：建材用蛋白发泡剂达5000元/吨

13. 技术创新及专利 • 查新显示：填补国内外空白 • 查新题目：一种活性污泥综合利用的集成技术 查新报告201136000L210487/南开大学工作站/2011年8月14日 查新结论：经Dialog文档库搜索，并采用网络和专业数据库检索，在上述检索范围内检索并筛选密切相关文献11篇。但是文献对比分析结果显示，没有同时具备本项目查新点所列的内容的文献报道。 • 查新题目：微生物蛋白提取方式的污泥处理及资源化利用技术产业化 查新报告201236000L210001/南开大学工作站/2012年1月13日 查新结论：国内外均未发现与本课题查新点完全相同的专利及非专利文献报道。 • 专利：获批发明2项、实用新型2项；受理中发明5项 • 一种污泥水解提取微生物蛋白质系统及提取方法 ZL200910245146.1 • 一种污泥微生物蛋白泡沫灭火剂及其制备方法 ZL200910245145.7

14. 技术优势 技术水平 • 国际领先水平：中国环境保护产业协会技术评议——最大程度实现污泥资源化利用；并且减量化明显、无害化程度高；技术总体达到国际领先水平, 已具备了大规模推广应用条件。 • 技术入选“2012年国家重点环境保护实用技术目录” • 成套设备获得“2012年国家重点新产品”：国家科技部/环保部/商业部/质量监督总局联合颁发。

17. 税收政策（微生物蛋白专门针对裕川产品） • 财税【2011】115号文件 二、对垃圾处理、污泥处理处置劳务免征增值税。垃圾处理是指运用填埋、焚烧、综合处理和回收利用等形式，对垃圾进行减量化、资源化和无害化处理处置的业务；污泥处理处置是指对污水处理后产生的污泥进行稳定化、减量化和无害化处理处置的业务。 三、对销售下列自产货物实行增值税即征即退100%的政策。 （二）以餐厨垃圾、畜禽粪便、稻壳、花生壳、玉米芯、油茶壳、棉籽壳、三剩物、次小薪材、含油污水、有机废水、污水处理后产生的污泥、油田采油过程中产生的油污泥（浮渣），包括利用上述资源发酵产生的沼气为原料生产的电力、热力、燃料。生产原料中上述资源的比重不低于80%，其中利用油田采油过程中产生的油污泥（浮渣）生产燃料的资源比重不低于60%。 （三）以污水处理后产生的污泥为原料生产的干化污泥、燃料。生产原料中上述资源的比重不低于90%。 五、对销售下列自产货物实行增值税即征即退50%的政策 （三）利用污泥生产的污泥微生物蛋白。生产原料中上述资源的比重不低于90%。

18. 工程应用案例 • 工程一：30吨/日的污泥资源化处理设施 2010年4月建设了处理量为30吨/天的污泥资源化处理设备，并连续运行至2012年10月份。（泰达威尼雅） • 工程二：300吨/日的污泥资源化处理设施 2011年6月5日开始建设，项目一期（150吨/日）于2012年9月建成并投入运行，是目前天津地区最具规模的污泥资源化处置设施之一；项目全部建成后可满足滨海新区70%以上的污泥处理需求；裕川集团是世界上第一个提取污泥微生物蛋白进行利用的公司。（以色列凯丹水务集团管辖新和污水处理厂）、临港经济区污水厂（新加坡胜科工业运营）。 • 示范装置：广州大坦沙污水厂3吨/日示范项目 2012年12月，裕川在大坦沙污水处理厂内建设了3吨/日的污泥处理设施，并对广州大坦沙污水处理厂，石井污水处理厂、沥滘污水处理厂以及西郎污水处理厂的脱水污泥进行了连续2个月的试验。

19. 天津滨海30吨/日的污泥资源化处理设施

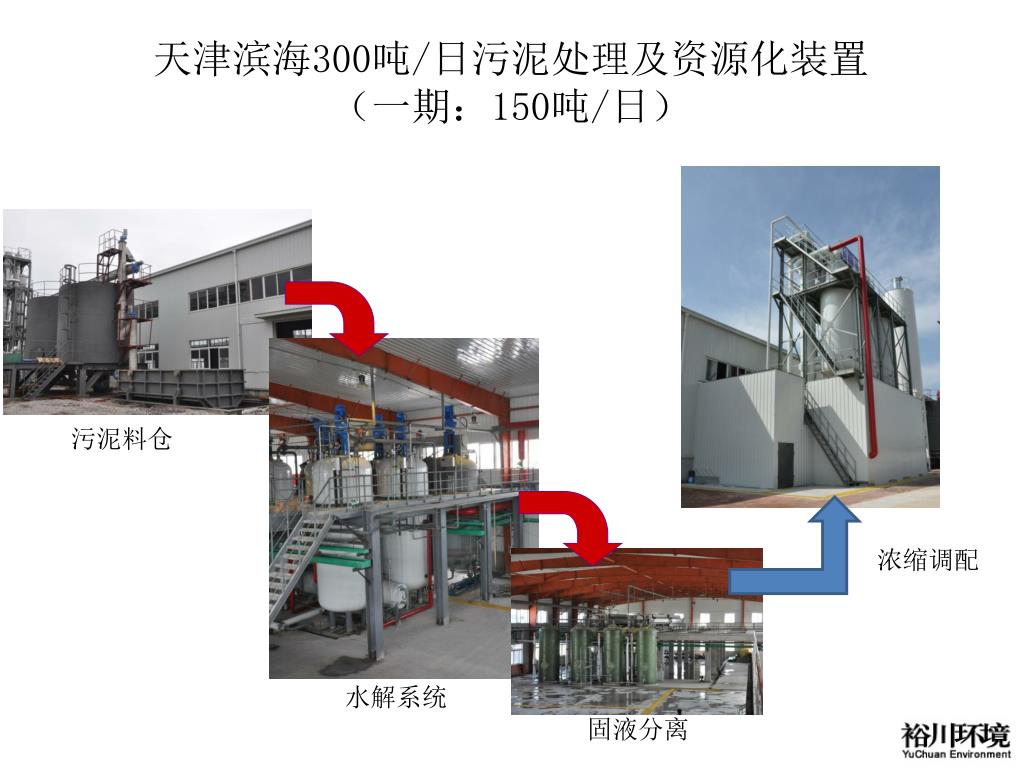

20. 天津滨海300吨/日污泥处理及资源化装置（一期：150吨/日）天津滨海300吨/日污泥处理及资源化装置（一期：150吨/日） 污泥料仓 浓缩调配 水解系统 固液分离

21. 3吨/日污泥资源化处理设施（广州） 广州污泥处理示范装置：3吨/日（大坦沙污水处理厂内） 污泥处理设施 污泥处理残渣

22. 3吨/日污泥资源化处理设施（广州） 广州污泥处理示范装置：3吨/日（大坦沙污水处理厂内） 污泥残渣植草砖 铺设的路面

23. 商务模式 • 设备销售 • 独家代理 ：清华紫光环境工程公司（华东区）、首创国际（华北区）、广东省环境装备工程总公司（广东和广西省） • 合作：景津环保公司、天传海特环境科技公司 • 直销：裕川环保设备公司 • 项目建设和运行 • 天津滨海污泥资源化处理设施 • 广东阳江污泥资源化处理设施（在建） • 污泥资源化产品的生产销售 • 污泥蛋白产品的生产、回购和销售 • 残渣资源化产品的生产和销售

24. 另辟蹊径，解决污泥处理处置及资源化难题 感谢聆听！ 电话：022-6621-1336 18622218902 邮箱：emoffice @tjycjt.cn 网址：www.yuchuan-env.com
