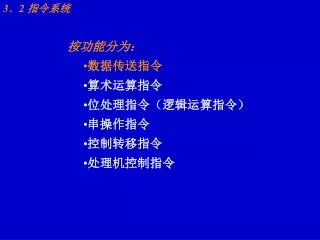

  1. 3．2 指令系统 • 按功能分为： • 数据传送指令 • 算术运算指令 • 位处理指令（逻辑运算指令） • 串操作指令 • 控制转移指令 • 处理机控制指令

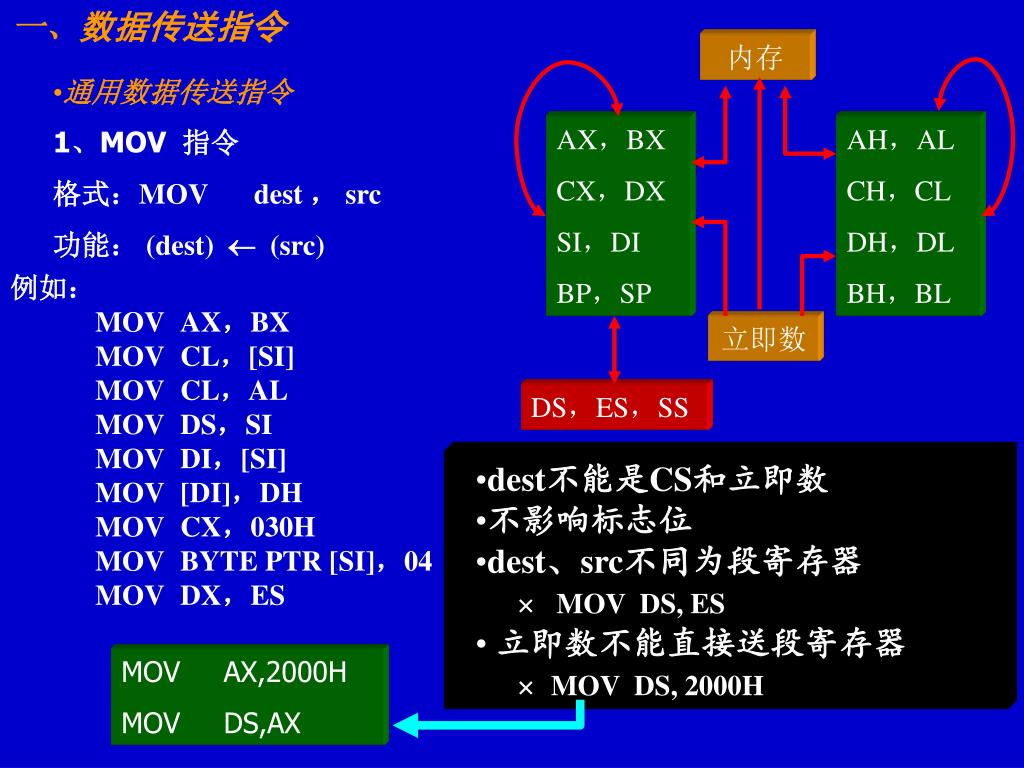

  2. 一、数据传送指令 内存 AX，BX CX，DX SI，DI BP，SP AH，AL CH，CL DH，DL BH，BL 立即数 DS，ES，SS MOV AX,2000H MOV DS,AX • 通用数据传送指令 • 1、MOV 指令 • 格式：MOV dest， src • 功能： (dest)  (src) 例如： MOV AX，BX MOV CL，[SI] MOV CL，AL MOV DS，SI MOV DI，[SI] MOV [DI]，DH MOV CX，030H MOV BYTE PTR [SI]，04 MOV DX，ES • dest不能是CS和立即数 • 不影响标志位 • dest、src不同为段寄存器 •  MOV DS, ES • 立即数不能直接送段寄存器 • MOV DS, 2000H

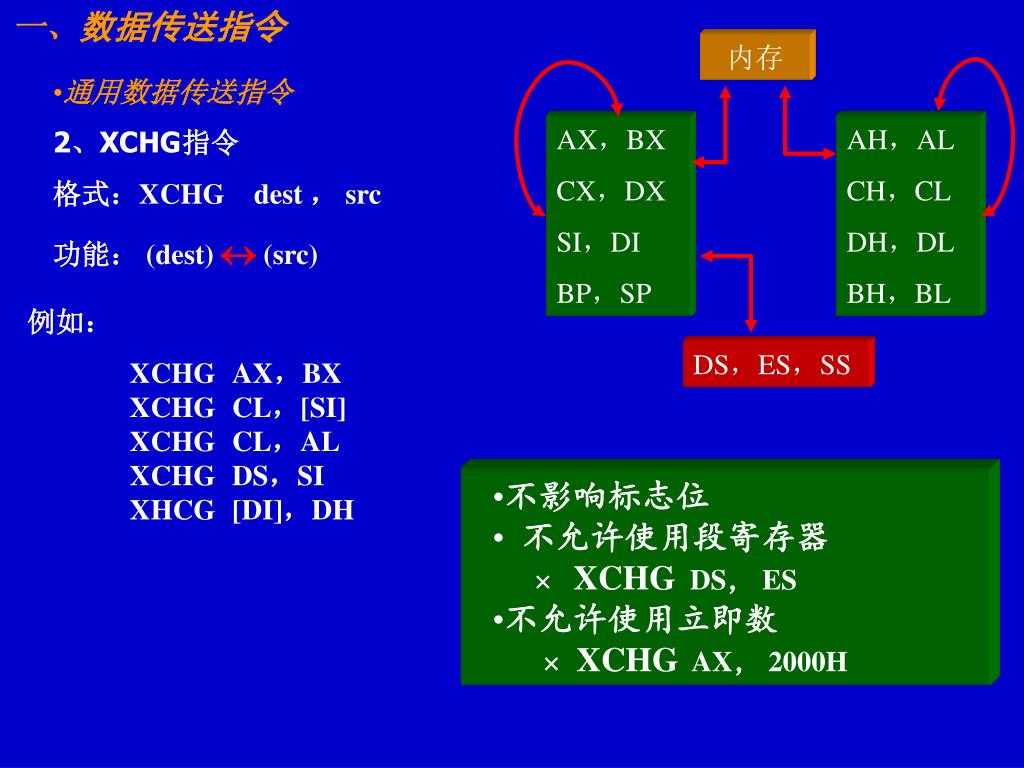

  3. 一、数据传送指令 内存 AX，BX CX，DX SI，DI BP，SP AH，AL CH，CL DH，DL BH，BL DS，ES，SS • 通用数据传送指令 • 2、XCHG 指令 • 格式：XCHGdest， src • 功能： (dest) (src) 例如： XCHG AX，BX XCHG CL，[SI]XCHG CL，AL XCHG DS，SI XHCG [DI]，DH • 不影响标志位 • 不允许使用段寄存器 •  XCHG DS， ES • 不允许使用立即数 • XCHG AX， 2000H

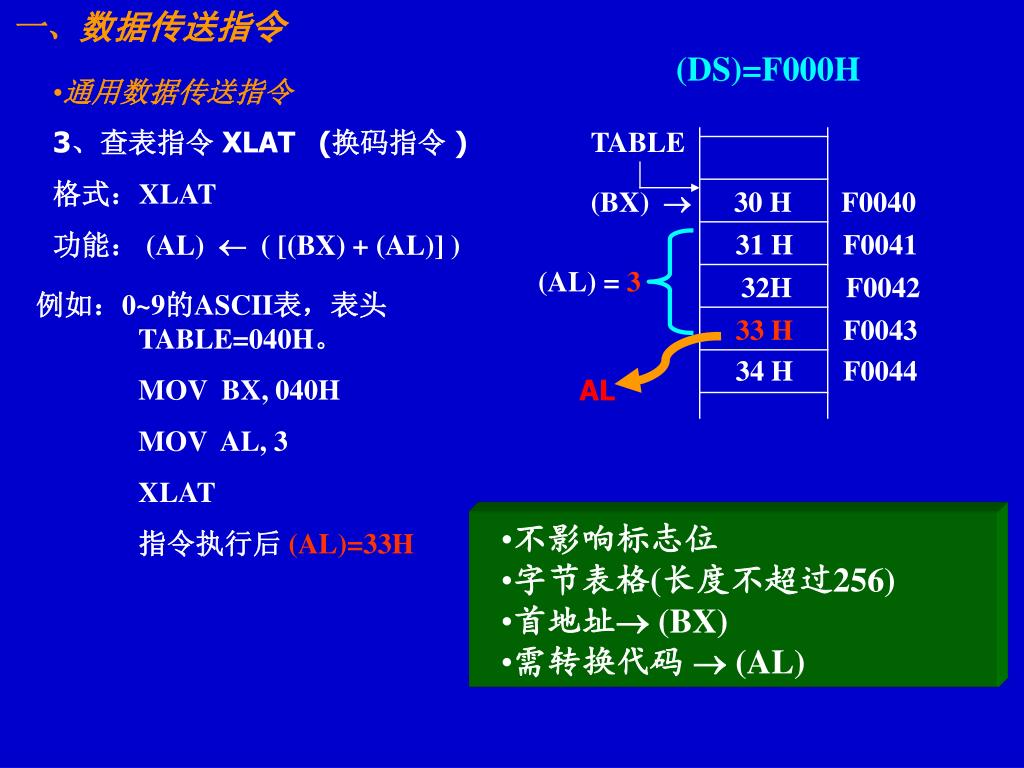

  4. 一、数据传送指令 (BX)  30 H F0040 31 H F0041 (DS)=F000H (AL) = 3 32H F0042 例如：0~9的ASCII表，表头 TABLE=040H。 MOV BX, 040H MOV AL, 3 XLAT 指令执行后 (AL)=33H 33 H F0043 TABLE 34 H F0044 AL • 通用数据传送指令 • 3、查表指令XLAT (换码指令 ) • 格式：XLAT • 功能： (AL)  ( [(BX) + (AL)] ) • 不影响标志位 • 字节表格(长度不超过256) • 首地址 (BX) • 需转换代码  (AL)

  5. 一、数据传送指令 (SS)=1000H （SP）=46H （SP）→ **** 10046 12H 10045 进栈方向 出栈方向 34H 10044 56H 10043 78H 10042 9AH 10041 • 通用数据传送指令 • 4、堆栈操作指令 • 堆栈：“先进后出”的存储区，存在于堆栈段中，SP在任何时候都指向栈顶。 • 进栈指令：PUSH SRC • 执行操作： • (SP)  (SP) – 2 • [(SP), (SP+1)]  (SRC) • 出栈指令： POP DST • 执行操作： • [ DEST ]  (SP)+1, (SP) • （SP)  (SP) + 2 • 不影响标志位 • 堆栈操作必须以字为单位。 • 不能用立即寻址方式 •  PUSH 1234H • DEST不能是CS •  POP CS

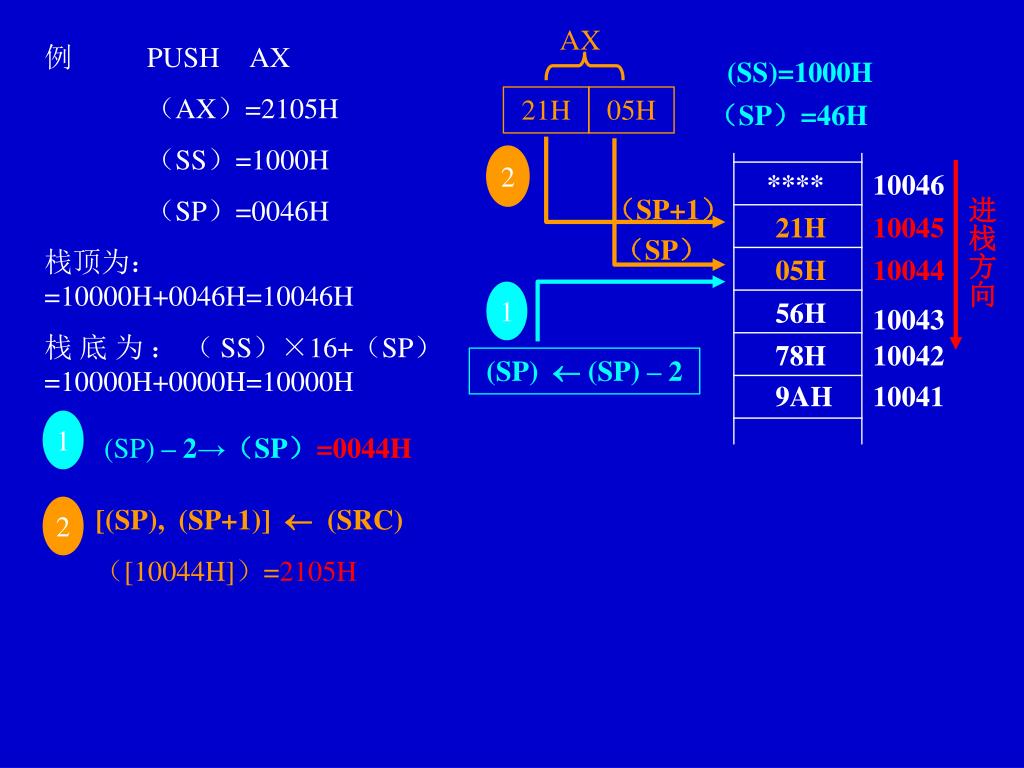

  6. AX (SS)=1000H 21H 05H （SP）=46H 2 **** 10046 （SP+1） 进栈方向 21H 10045 （SP） 05H 10044 1 56H 10043 78H 10042 (SP)  (SP) – 2 9AH 10041 1 (SP) – 2→（SP）=0044H 2 [(SP), (SP+1)]  (SRC) （[10044H]）=2105H 例 PUSH AX （AX）=2105H （SS）=1000H （SP）=0046H 栈顶为： =10000H+0046H=10046H 栈底为：（SS）×16+（SP）=10000H+0000H=10000H

  7. (SS)=1000H 21H 05H （SP）=46H (SP) + 2→（SP） **** 10046 (SP)+1 出栈方向 21H 10045 2 （SP） (SP) 1 05H 10044 56H 10043 78H 10042 9AH 10041 CX 2 (SP) + 2→（SP）=0046H 1 （DEST）  (SP)+1, (SP) （CX）=2105H 例 POP CX （CX）=1045H （SS）=1000H （SP）=0044H 栈顶为：（SS）×16+（SP） =10000H+0044H=10044H

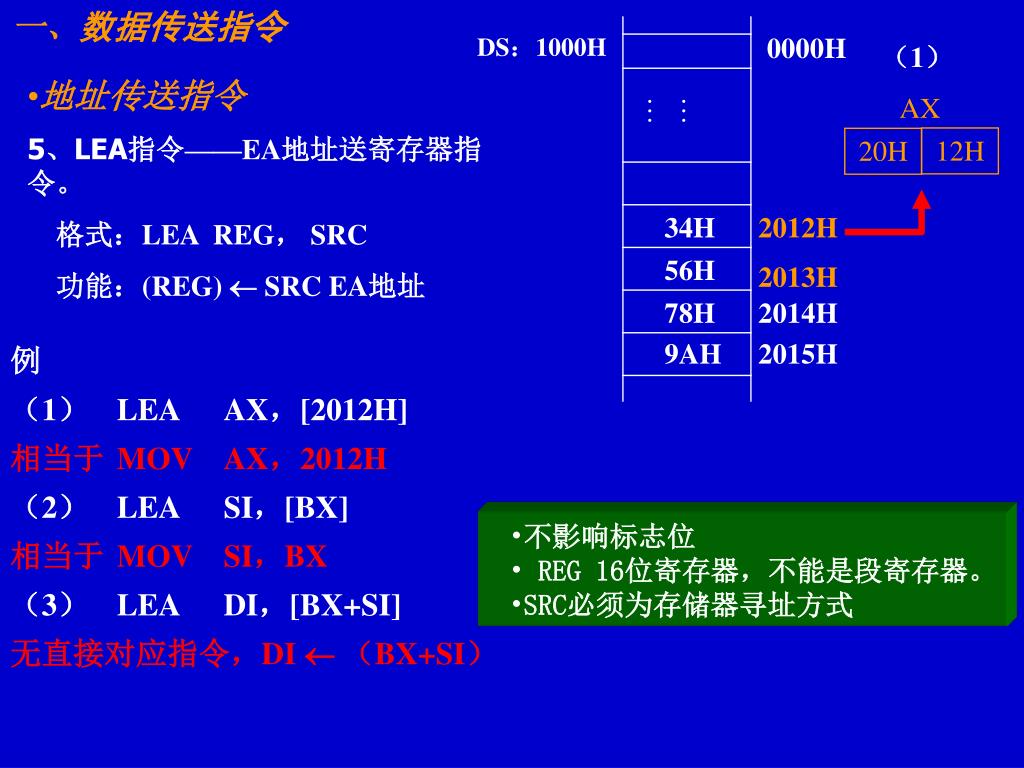

  8. 一、数据传送指令 DS：1000H 0000H （1） AX …… 12H 20H 34H 2012H 56H 2013H 78H 2014H 9AH 2015H • 地址传送指令 • 5、LEA指令——EA地址送寄存器指令。 • 格式：LEA REG， SRC • 功能：(REG)  SRC EA地址 例 （1） LEA AX，[2012H] 相当于 MOV AX，2012H （2） LEA SI，[BX] 相当于 MOV SI，BX （3） LEA DI，[BX+SI] 无直接对应指令，DI  （BX+SI） • 不影响标志位 • REG 16位寄存器，不能是段寄存器。 • SRC必须为存储器寻址方式

  9. 一、数据传送指令 DS：1000H 0000H （DI） SI …… 34H 56H 2012H 34H 例 LDS SI，[2012H] 操作： SI  (2013H：2012H) DS  (2015H：2014H) 56H 2013H 2014H 78H 2015H 9AH 78H 9AH 7、LES指令——指针地址传送ES指令 格式：LES REG， SRC 功能：(REG)  (SRC) (ES)  (SRC+2) 例 LES DI，[2012H] 操作： DI  （2013H：2012H） ES  （2015H：2014H） DS （ES） 6、LDS指令——指针地址传送DS指令 格式：LDS REG， SRC 功能： (REG)  (SRC) (DS)  (SRC+2) • 不影响标志位 • REG 16位寄存器，不能是段寄存器。 • SRC为双字存储单元

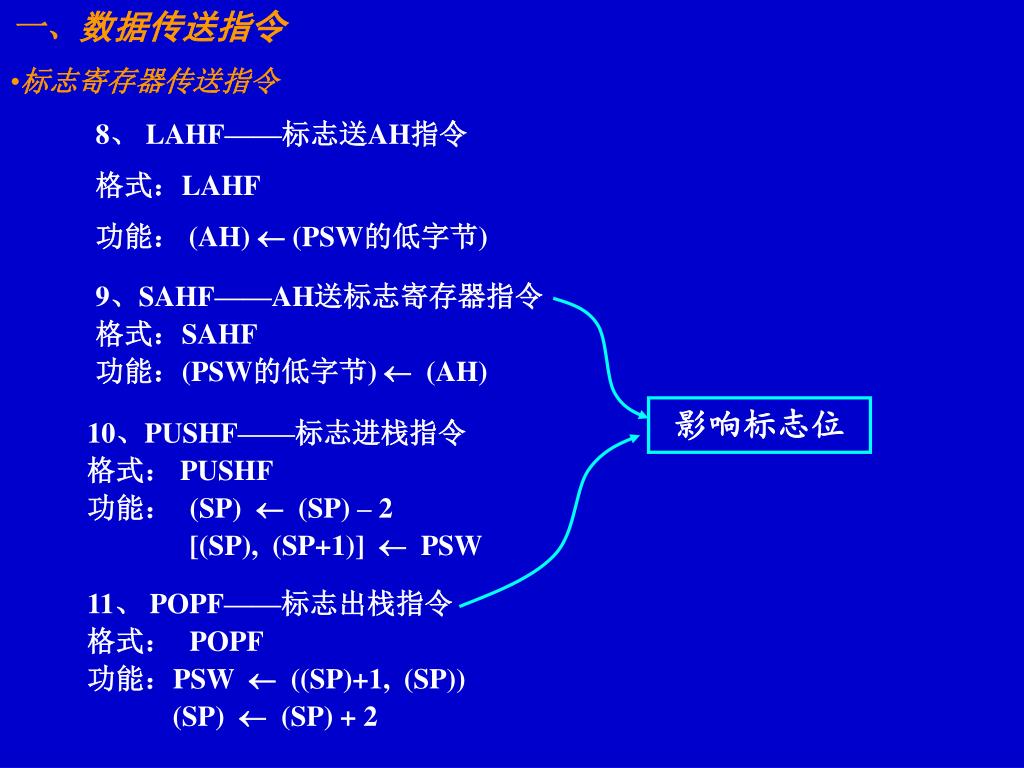

  10. 一、数据传送指令 • 标志寄存器传送指令 影响标志位 8、 LAHF——标志送AH指令 格式：LAHF 功能：(AH)  (PSW的低字节) 9、SAHF——AH送标志寄存器指令 格式：SAHF 功能：(PSW的低字节)  (AH) 10、PUSHF——标志进栈指令 格式： PUSHF 功能：(SP)  (SP) – 2 [(SP), (SP+1)]  PSW 11、POPF——标志出栈指令 格式： POPF 功能：PSW  ((SP)+1, (SP)) (SP)  (SP) + 2

  11. 一、数据传送指令 • 输入输出指令 12、输入指令（I/O  CPU） PORT端口地址为8位： 格式： IN AL, PORT （字节） IN AX, PORT （字） 功能： (AL)  (PORT)（字节） (AX)  (PORT+1, PORT) (字) • 不影响标志位 • 端口号00H～FFH可直接在指令中指定 • 端口号 256，端口号 DX PORT端口地址为16位： 格式： IN AL, DX （字节） IN AX, DX （字） 功能： (AL)  ( (DX) ) （字节） (AX)  ( (DX)+1, (DX) ) (字)

  12. 一、数据传送指令 • 输入输出指令 13、输出指令（ CPU I/O ） PORT端口地址为8位： 格式： OUT PORT，AL （字节） OUT PORT ，AX （字） 功能： (PORT)  (AL) （字节） (PORT+1, PORT)  (AX)(字) • 不影响标志位 • 端口号00H～FFH可直接在指令中指定 • 端口号 256，端口号 DX PORT端口地址为16位： 格式： OUT DX ，AL （字节） OUT DX ，AX （字） 功能： ( (DX) )  (AL) （字节） ( (DX)+1, (DX) )  (AX) (字)

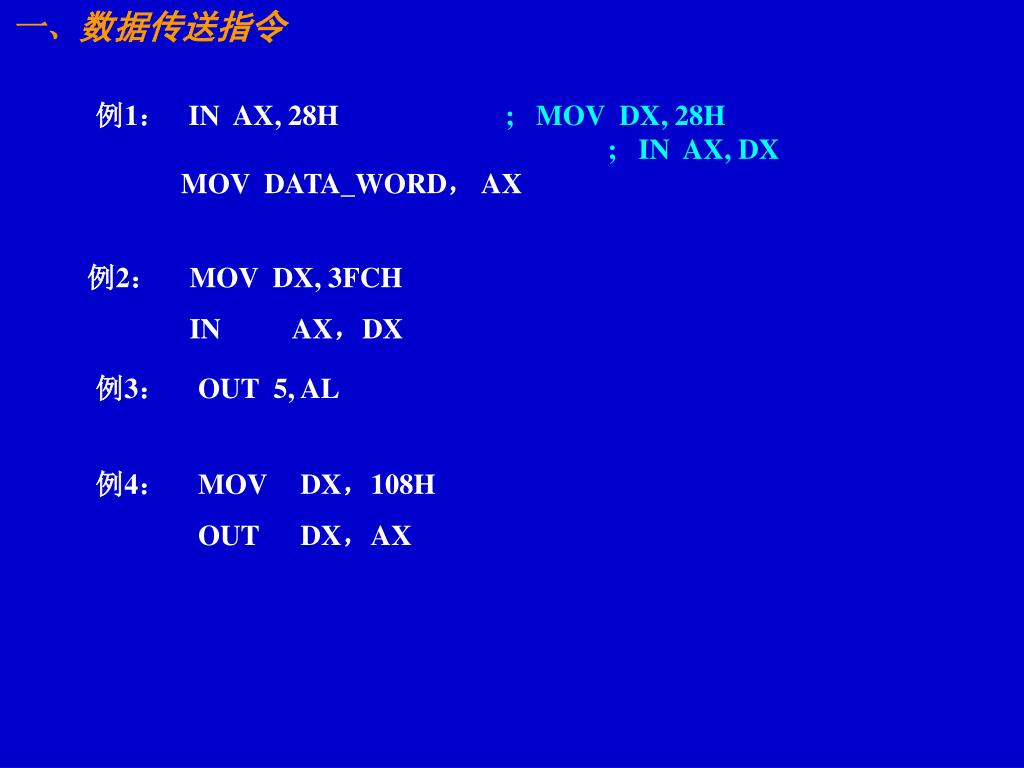

  13. 一、数据传送指令 例1： IN AX, 28H ; MOV DX, 28H ; IN AX, DX MOV DATA_WORD， AX 例2： MOV DX, 3FCH IN AX，DX 例3： OUT 5, AL 例4： MOV DX，108H OUT DX，AX

  14. 课后作业： • P128 3.1 (3) (4) (5) • P128 3.2 (1) (2) (3) (4) (5)
