第二节 基色视放及显像管附属电路

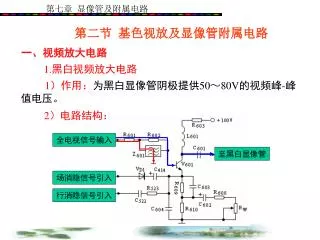

1. 至黑白显像管 第二节 基色视放及显像管附属电路 一、视频放大电路 1.黑白视频放大电路 1）作用：为黑白显像管阴极提供50～80V的视频峰-峰值电压。 2）电路结构： 全电视信号输入 场消隐信号引入 行消隐信号引入

2. 6.5MHz吸收 高频补偿 场消隐信号引入 行消隐信号引入 2.视频放大电路各部分的作用 视放管 对比度调节

3. 3.彩电基色视频放大电路 1）作用:对解码器输出的R、G、B三基色信号进行功率放大，为显像管阴极提供所需的R、G、B激励信号，去激励显像管还原彩色图像。 2）视放输出电路的要求 : ①要有足够的增益; ②要有足够的视频带宽（大于6MHz）; ③要求放大器的非线性失真和相位失真小 ; ④便于进行白平衡调整 . 3）视放输出电路的常见形式 : ①兼有矩阵变换功能的末级视放电路

4. 作用：实现R、G、B矩阵变换和放大R、G、B。 电路形式： Vbe(R)=ER-Y - (-EY)=ER（红基色信号电压） Vbe(G)=EG-Y - (-EY)=EG（绿基色信号电压） Vbe(B)=EB-Y - (-EY)=EB（蓝基色信号电压） ②不兼有矩阵变换功能的末级视放电路 作用：放大R、G、B信号。

5. 电路形式：一是分立式的视频放大电路；(用于中小屏幕中） 二是种是集成化的视放输出电路。(用于大屏幕中) 二、显像管附属电路 1.关机亮点消除电路 作用：消除电视关机时屏幕中心产生的亮点。 (1）亮点产生的原因： 关机后，灯丝仍有余热会烘烤阴极继续发射电子； 高压电容放电，使电子加速射向荧光屏； 行场扫描电流消失，电子集中轰击荧光屏中心形成亮点。 演 示

6. （2）消亮方法： 1）束流截止型消亮电路：它在关机后使显像管栅-阴间保持一段时间较高的负电压使显像管截止，直到阴极冷却为止 。 即：Ugk=Ugko 2）高压泄放型消亮电路：它在关机瞬间使栅-阴间有一正压，从而产生较大电子束电流，迅速中和（泄放）高压电容上的电荷。 2、白平衡调整电路 （1）白平衡：是指彩色电视机在接收黑白图像信号时，或接收彩色图像信号但关闭色饱和度时，只呈现黑白图像。否则，称白平衡不良。

7. i k 红束 蓝束 绿束 -Ugk t o t1 t2 t3 (2）白平衡不良的原因： 1）彩色显像管电子枪制造和安装工艺上有误差，使三电子束的截止电压不相等，造成暗平衡不良。 当t＞t3时，红、绿、蓝三个电子束才都出现， 屏幕上才显示正常彩色 当t2＜t＜t3时，绿电子束截止，红、蓝电子束出现，故屏幕上出现暗紫色 当t1＜t＜t2时，蓝、绿电子束截止，只有红电子束出现，故屏幕上出现上暗红色

8. i k 红束 蓝束 绿束 -Ugk t o i k 红束 蓝束 绿束 -Ugk t o 暗平衡不良的调整：通常是采用改变三个末级视放管的发射极电流，从而间接地改变显像管三个阴极的直流电位。 2）显像管三基色荧光粉光效率不同，造成在画面高亮度区时仍会使荧光屏带有某种彩色（即亮平衡不良）。 演 示

9. 亮 平 衡 调 整 白平衡调整不当: 三只视放管 分立元件视放实物图: 偏蓝 暗 平 衡 调 整 偏红 亮平衡不良的调整：通过调整R、G、B三个激励信号幅度的大小比例，使显像管在高亮度区获得正确的白平衡。一般只需调整两个基色激励信号的幅度即可达到要求。

10. 消磁电流与磁场的关系： 3、自动消磁电路（ADC） 1）作用：用来消除显像管受外部磁场磁化而留下的剩磁。 2）消除原理： 消除原理：在磁化的物体外绕上线圈，并通上交变电流，用逐渐减小的交变磁场可以消除铁制部件的剩磁。

11. iL o t 消磁电阻 3）消磁电路： L：消磁线圈，绕在显像管周围； R：正温度系数的热敏电阻； C：用来消除行辐射在消磁线圈中的感应电流， 以避免产生寄生振荡。 电路原理： 当S接通瞬间，R阻值小、L的阻抗也很小，于是电路中便产生了很大的交流电流 i 通过消磁线圈L。

12. 该电流也流经电阻R时，使热敏电阻R的温度迅速上升，阻值便急剧增大，于是电路总阻抗急剧增大，使流经消磁线圈L的电流在几秒内迅速降低到接近于零。 此交变电流在荫罩板周围产生交变磁场，使显像管反复磁化而消除剩磁。 4.视频放大电路的常见故障 视频放大电路的一般故障现象主要有：无光栅，伴音正常；光栅亮度不足；光栅过亮或伴有回扫线；光栅偏色；缺色；屏幕上出现红（绿、蓝）色光栅，有回扫线，伴音正常；屏幕上有色斑；开机图像模糊，数十分钟后图像正常等。 演 示

13. 第三节 基色矩阵和末级视放电路实例 1. 三基色视频放大电路 （1）三基色信号电压（ER、EG、EB）的处理过程。来自 N101的 、 脚的 ER、EG、EB信号电压，经 XP601分别加到 VT615、VT616、VT617的基极，反相放大后又分别加到 VT611、VT612、VT613 的基极再进行反相放大，由集电极输出的电压分别加至显像管的红、绿、蓝阴极。 （2）三基色视频放大电路各元件的作用分别如下。 VT615与 VT611、VT616与 VT612、VT617与 V613分别组成 3 组两级同相放大电路，将 ER、EG、EB信号放大到显像管正常显示图像所需的阴极电压幅度。 R635～R637、R621～R623分别为对应的视频放大管的集电极负载电阻，将放大后的电流转换为电压。 R624～R626分别为 VT611、VT612、VT613的集电极保护电阻，防止显像管电极间瞬间打火损坏放大管。 C615～C617分别为三基色视放的高频补偿电容，提升三基色视频信号中高频分量的幅度。

14. 2. 白平衡调整电路 白平衡调整电路分暗平衡（静平衡）和亮平衡（动平衡）调整电路，电路的作用分别如下所示。 （1）暗平衡调整电路。引起暗不平衡是因各电子枪的截止电压不相等，使图像较暗时出现彩色。解决的办法是：将各电子枪的截止电压调整为一致。调整电路由 R627～R629、RP612、 RP613、RP615、R616、R613和 R620组成，可分别调节 RP612、RP613、RP615，改变 VT611、 VT611、VT613的静态工作点，从而改变集电极的直流电位，使 3 个电子枪在黑电平信号时同时截止，从而实现暗平衡调整。 （2）亮平衡调整电路。引起亮不平衡是因三色荧光粉发光效率不相同，使图像较亮时出现彩色。解决的办法是：改变 3 个基色视频放大器的电压放大倍数，使各电子枪的截止电压调整为一致，电路措施是引入负反馈。电路由 R615～R617 、R619 、RP610、RP611组成，RP610、RP611为亮平衡调整电位器，分别用于调节 VT611、VT613的负反馈量，从而调整三基色放大器的增益，保证在亮度画面情况下不出现偏色。

15. 图7.13 三基色视放输出电路原理图

16. 3. 关机消亮点电路 关机亮点是指电视机在关闭电源后，荧光屏上出现很短时间的亮点。关机亮点是非常有害的，若较长时间存在，将使亮点处的荧光粉蒸发，形成离子斑使图像出现暗点。引起的原 因是阴极余热和残余高压的存在，解决的办法是设置关机消亮点电路。 对于 A2116 机芯，关机消亮点电路由 VT610、R610、VD610、C610、VD611、VD613、VD616等组成。工作过程为：在正常收看电视节目时，VT610不导通，＋12 V 电压通过 VD610对 R610 充电，充电电压约为＋12 V。当关机时，电源供给的电压迅速消失，VD610因反向偏置而截止，VT610基极变为零电位，C610上的电压使 VT610饱和导通，使 VD611、VD613、VD616导通， 从而使 VT611、VT612、VT613饱和导通，其集电极电位迅速下降，阴极发射大量电子，因聚焦不良散射到荧光屏上，不会对显像管造成伤害。
