gest o de dados de seguran a de barragens

William Empson, PE, PMP

Gerenciador de Risco Senior emPrograma de Segurança de Diques

U.S. Army Corps of Engineers

Risk Management Center

William.B.Empson@usace.army.mil

Oficina de Segurança de Barragens

Brasília, Brazil

20-24 maio, 2013

Gestão de Dados de Segurança de Barragens

slide2

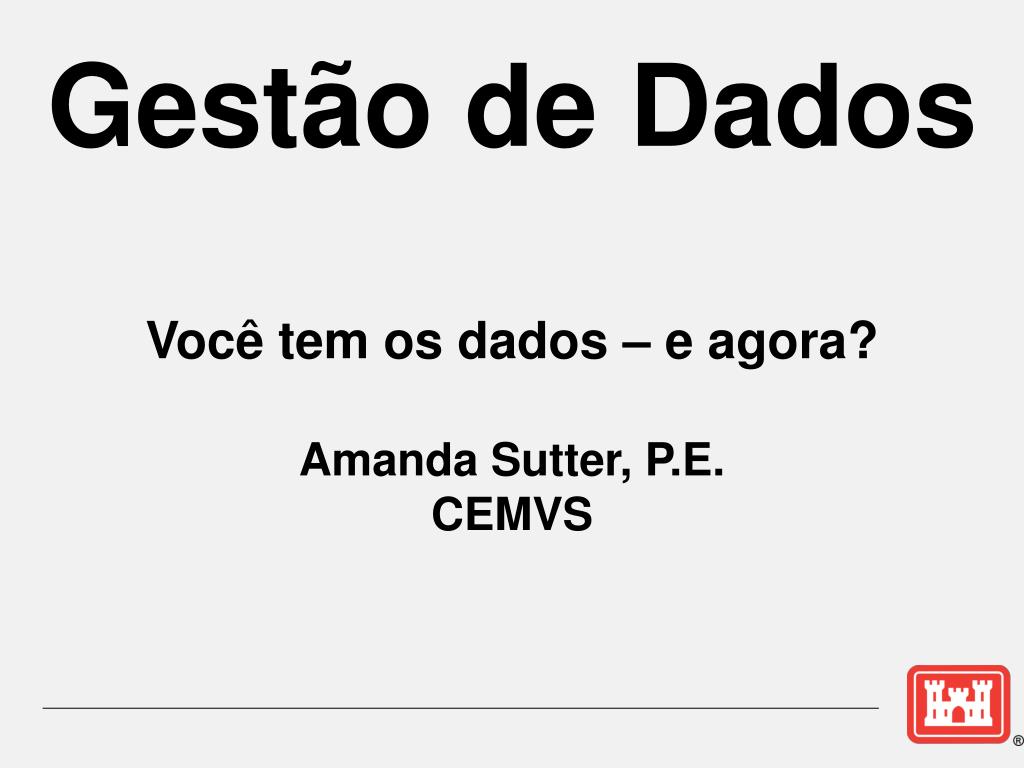

Gestão de Dados

Você tem os dados – e agora?

Amanda Sutter, P.E.

CEMVS

slide3

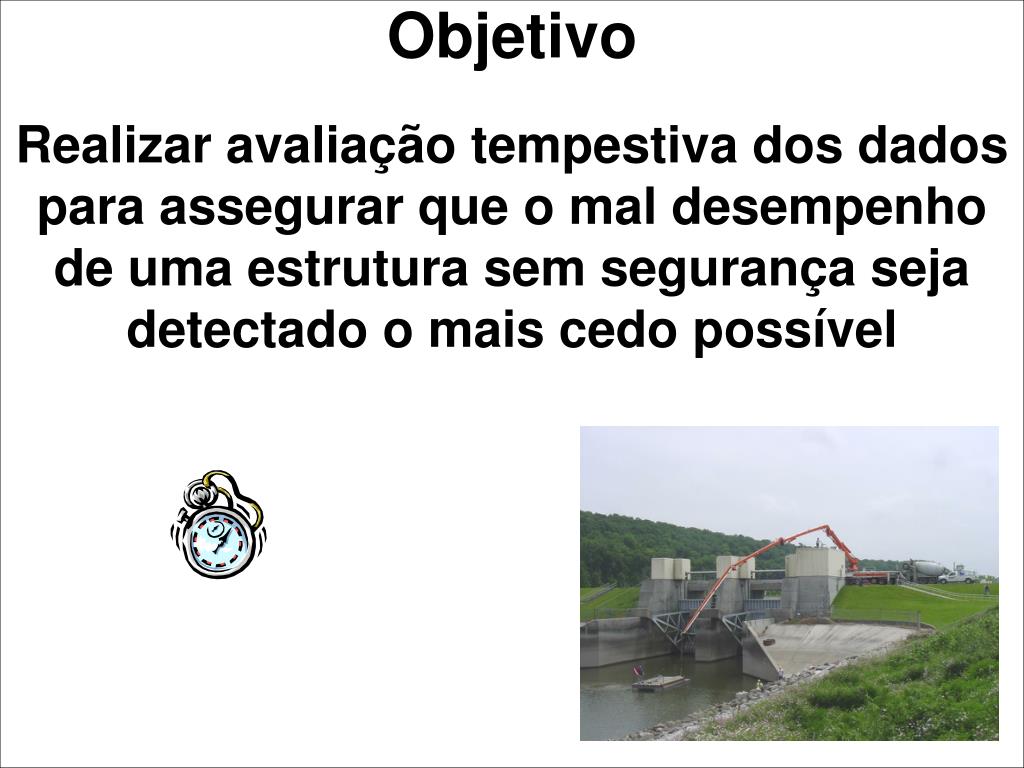

Objetivo

Realizaravaliaçãotempestiva dos dados paraassegurarque o mal desempenhode umaestruturasemsegurançasejadetectado o maiscedopossível

objetivos

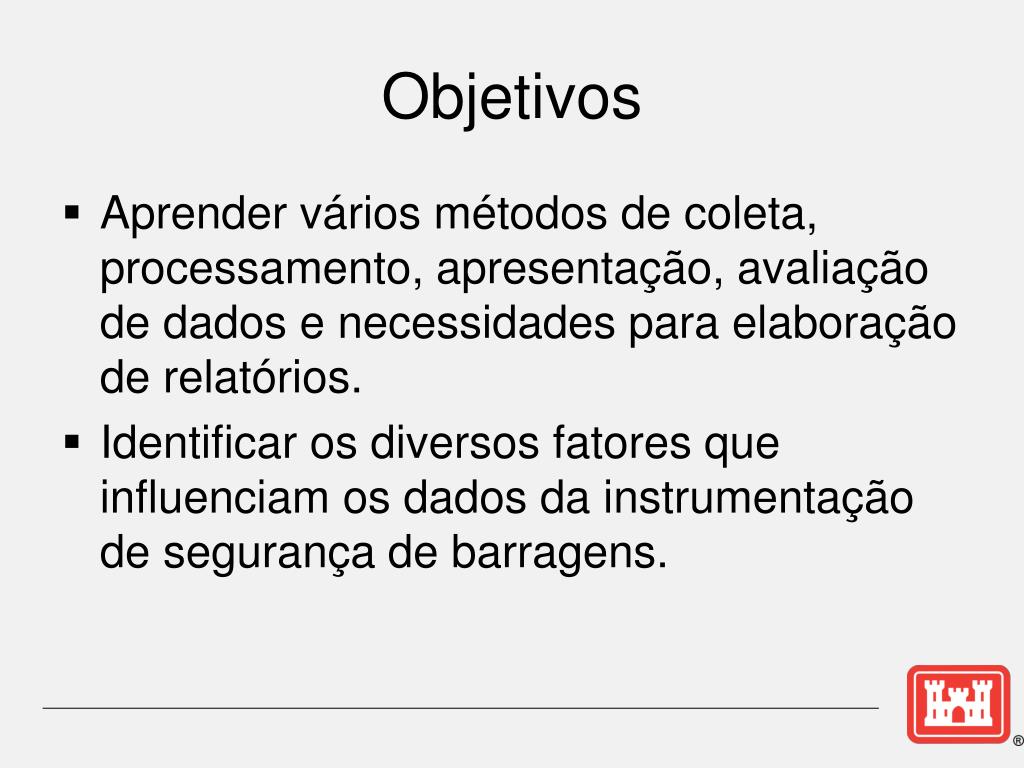

Objetivos
  • Aprender vários métodos de coleta, processamento, apresentação, avaliação de dados e necessidades para elaboração de relatórios.
  • Identificar os diversos fatores que influenciam os dados da instrumentação de segurança de barragens.
slide5

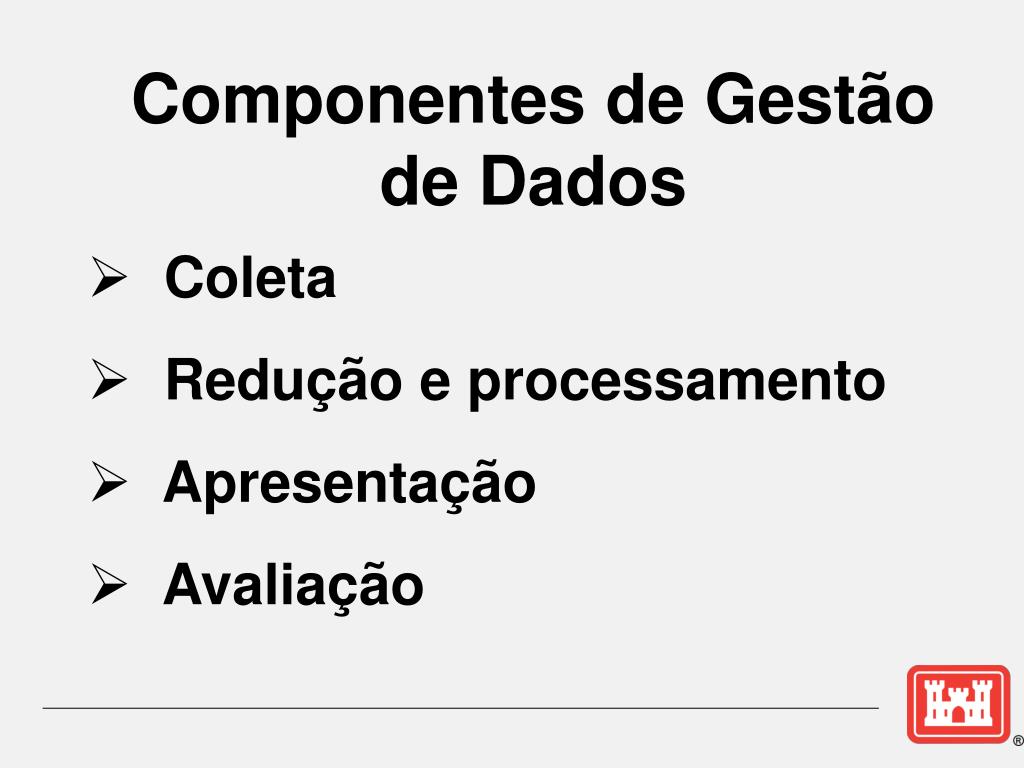

Componentes de Gestão de Dados

  • Coleta
  • Redução e processamento
  • Apresentação
  • Avaliação
slide6

Cronograma de Coleta de Dados

Fatoresqueafetam o cronograma

Objetivo do instrumento

Condições do projeto

Idade do projeto

Evento de carga

Anomaliaobservada

Disponibilidade de pessoal

Localização do projeto

Recursosfinanceiros

Políticainstitucional

Funds

New

Leak

Flood

slide7

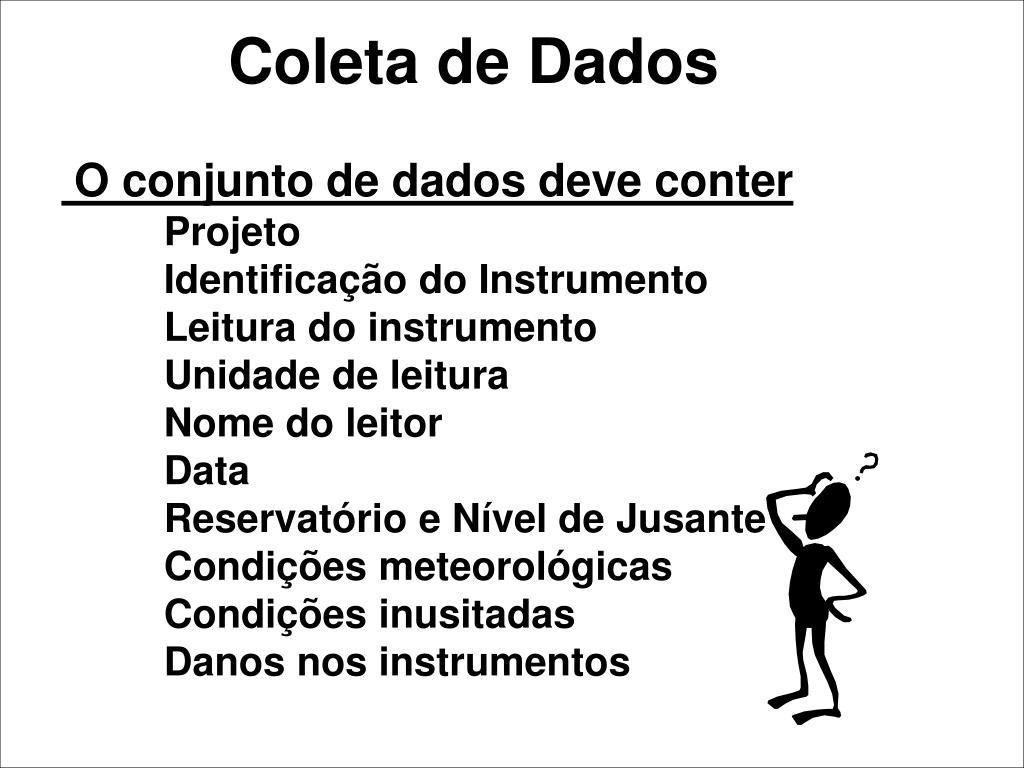

Coleta de Dados

O conjunto de dados deveconter

Projeto

Identificação do Instrumento

Leitura do instrumento

Unidade de leitura

Nome do leitor

Data

Reservatório e Nível de Jusante

Condiçõesmeteorológicas

Condiçõesinusitadas

Danosnosinstrumentos

slide8

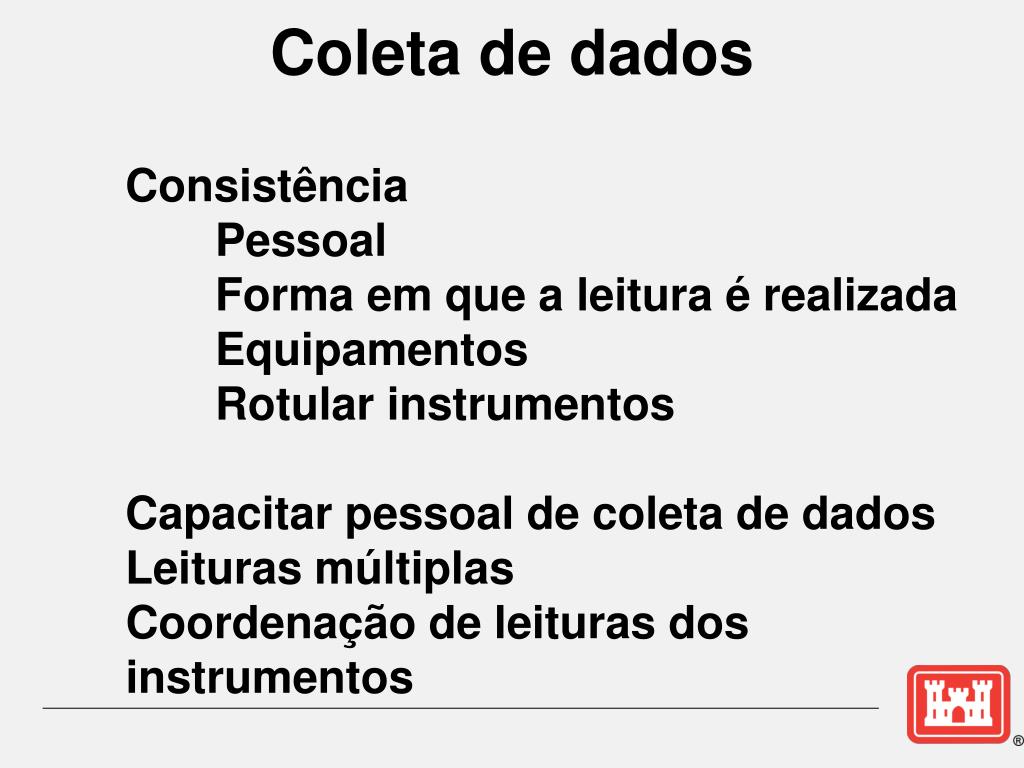

Coleta de dados

Consistência

Pessoal

Forma emque a leitura é realizada

Equipamentos

Rotularinstrumentos

Capacitarpessoal de coleta de dados Leiturasmúltiplas

Coordenaçãode leituras dos instrumentos

slide9

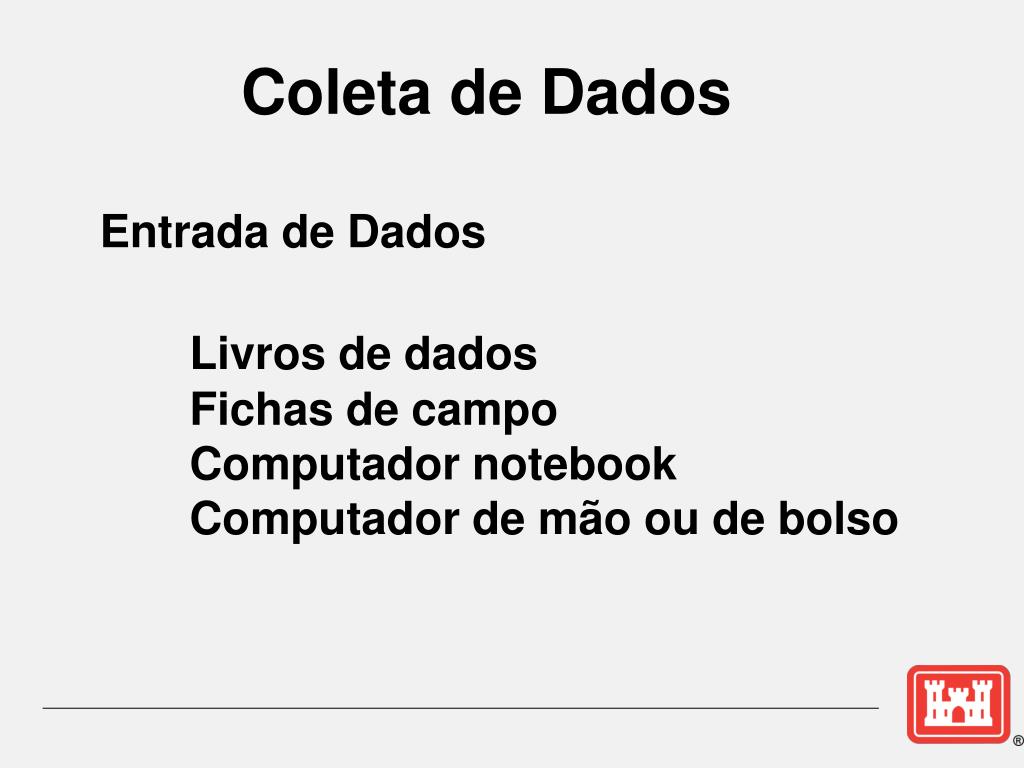

Coleta de Dados

Entrada de Dados

Livros de dados

Fichas de campo

Computador notebook

Computador de mãoou de bolso

slide10

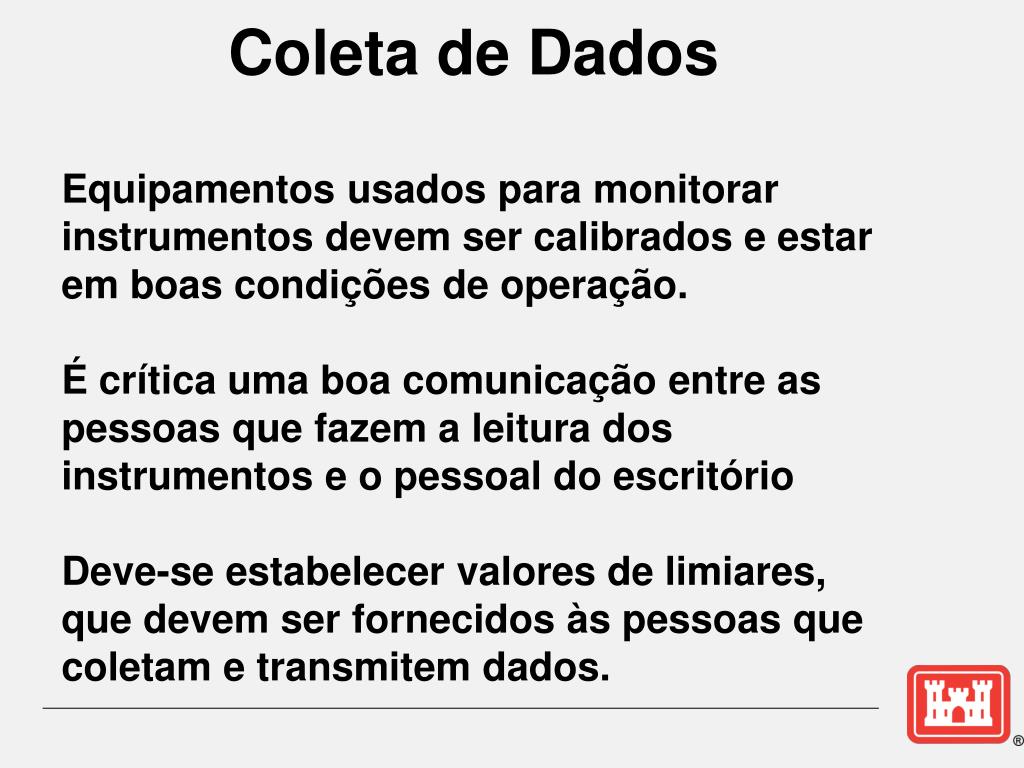

Coleta de Dados

Equipamentosusadosparamonitorarinstrumentosdevemsercalibrados e estaremboas condições de operação.

Écríticauma boa comunicação entre as pessoasquefazem a leitura dos instrumentos e o pessoal do escritório

Deve-se estabelecervalores de limiares, quedevemserfornecidosàspessoasquecoletam e transmitem dados.

slide11

Redução e Processamento

Software de Redução de Dados

Pacote de Base de Dados de Instrumentação, WinIDP

Software desenvolvido no nível do distrito

Software comercial

Microsoft Excel ouAccess

SINCO

GeoKon

Geomation

slide12

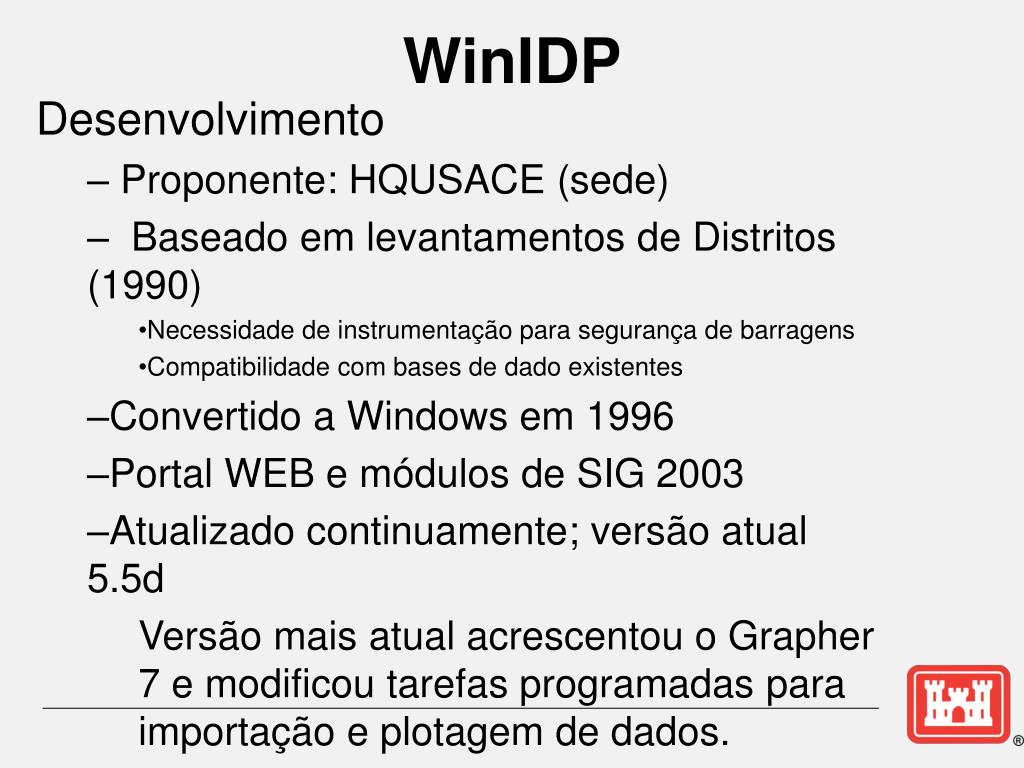

WinIDP

  • Desenvolvimento
        • Proponente: HQUSACE (sede)
        • Baseadoemlevantamentos de Distritos (1990)
          • Necessidade de instrumentaçãoparasegurança de barragens
          • Compatibilidade com bases de dado existentes
        • Convertido a Windows em 1996
        • Portal WEB e módulos de SIG 2003
        • Atualizadocontinuamente; versãoatual 5.5d
          • Versãomaisatualacrescentou o Grapher7 e modificoutarefasprogramadasparaimportação e plotagem de dados.
winidp caracter sticas

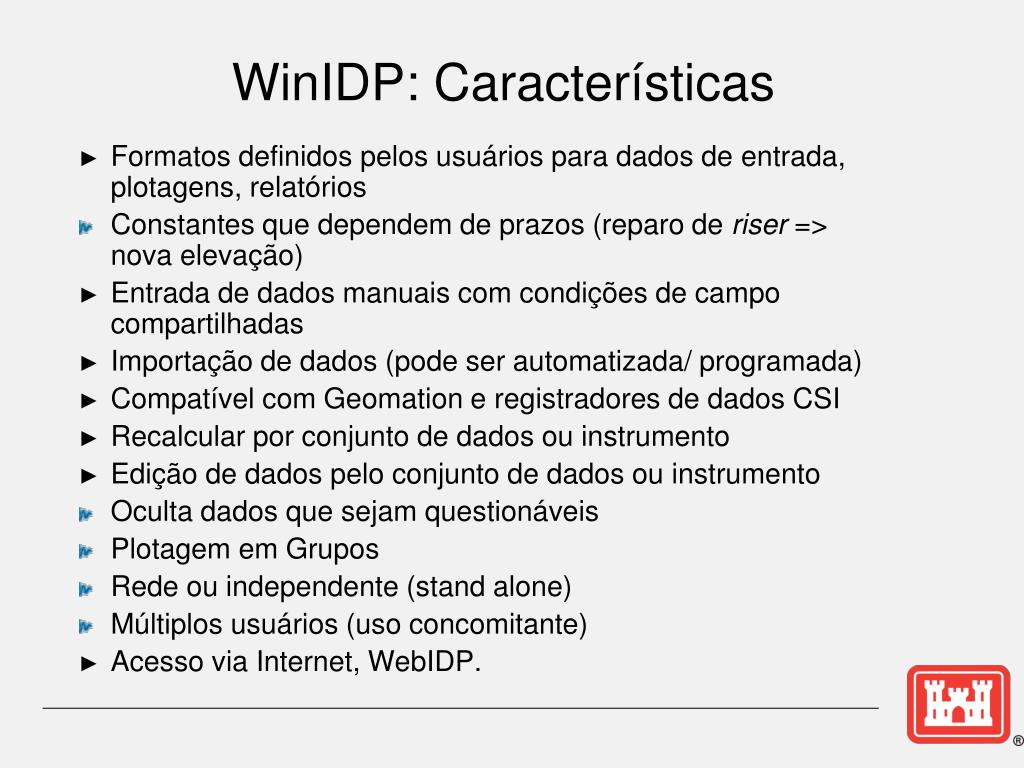

WinIDP: Características
  • Formatos definidos pelos usuários para dados de entrada, plotagens, relatórios
  • Constantes que dependem de prazos (reparo de riser=> nova elevação)
  • Entrada de dados manuais com condições de campo compartilhadas
  • Importação de dados (pode ser automatizada/ programada)
  • Compatível com Geomation e registradores de dados CSI
  • Recalcular por conjunto de dados ou instrumento
  • Edição de dados pelo conjunto de dados ou instrumento
  • Oculta dados que sejam questionáveis
  • Plotagem em Grupos
  • Rede ou independente (stand alone)
  • Múltiplos usuários (uso concomitante)
  • Acesso via Internet, WebIDP.

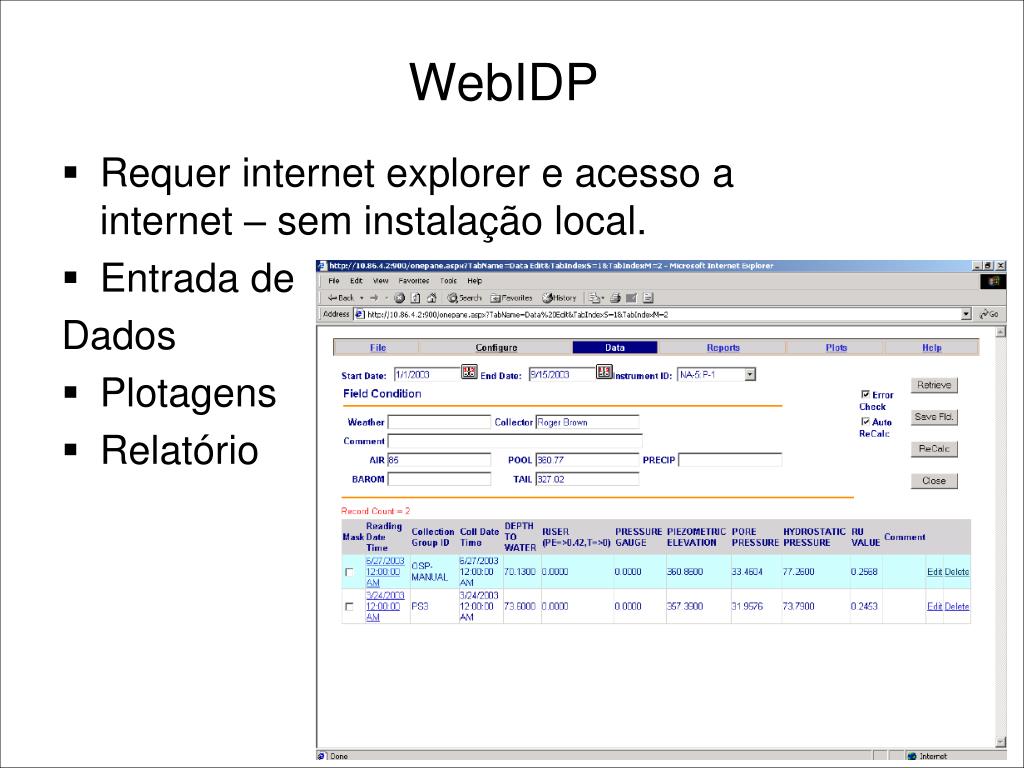

webidp
WebIDP
  • Requer internet explorer e acesso a internet – sem instalação local.
  • Entrada de

Dados

  • Plotagens
  • Relatório
winidp benef cios

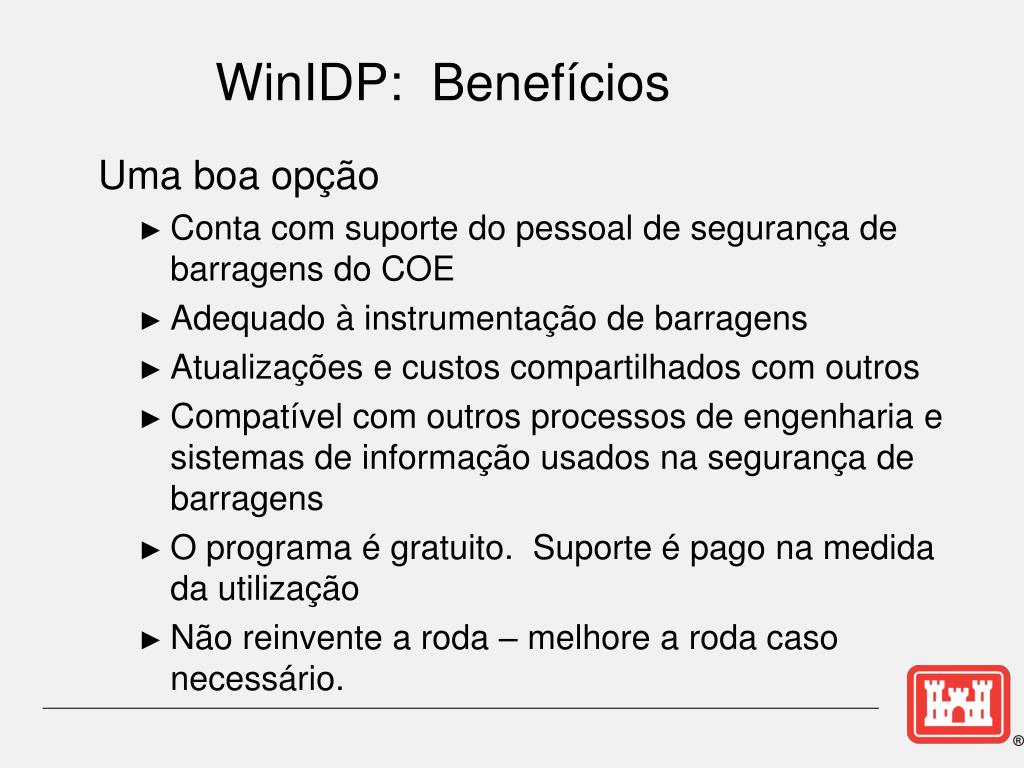

WinIDP: Benefícios

Uma boa opção

  • Conta com suporte do pessoal de segurança de barragens do COE
  • Adequado à instrumentação de barragens
  • Atualizações e custos compartilhados com outros
  • Compatível com outros processos de engenharia e sistemas de informação usados na segurança de barragens
  • O programa é gratuito. Suporte é pago na medida da utilização
  • Não reinvente a roda – melhore a roda caso necessário.
slide16

Apresentação de Dados

Plotagens de SérieHistórica

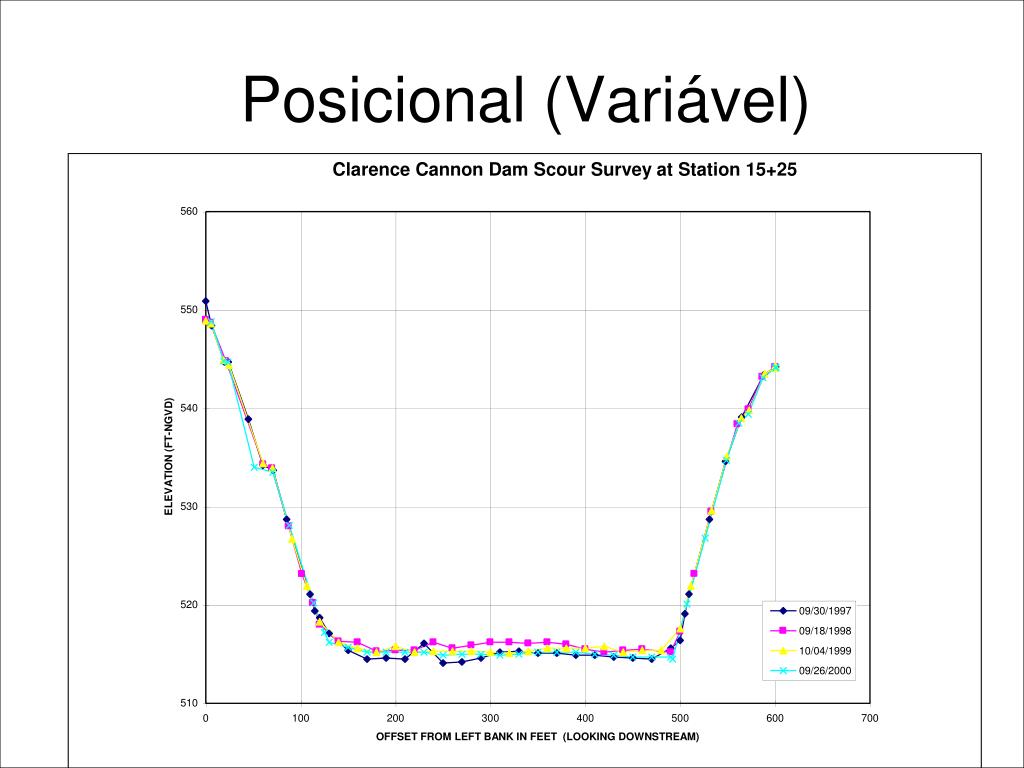

PlotagensPosicionais

PlotagensMúltiplas

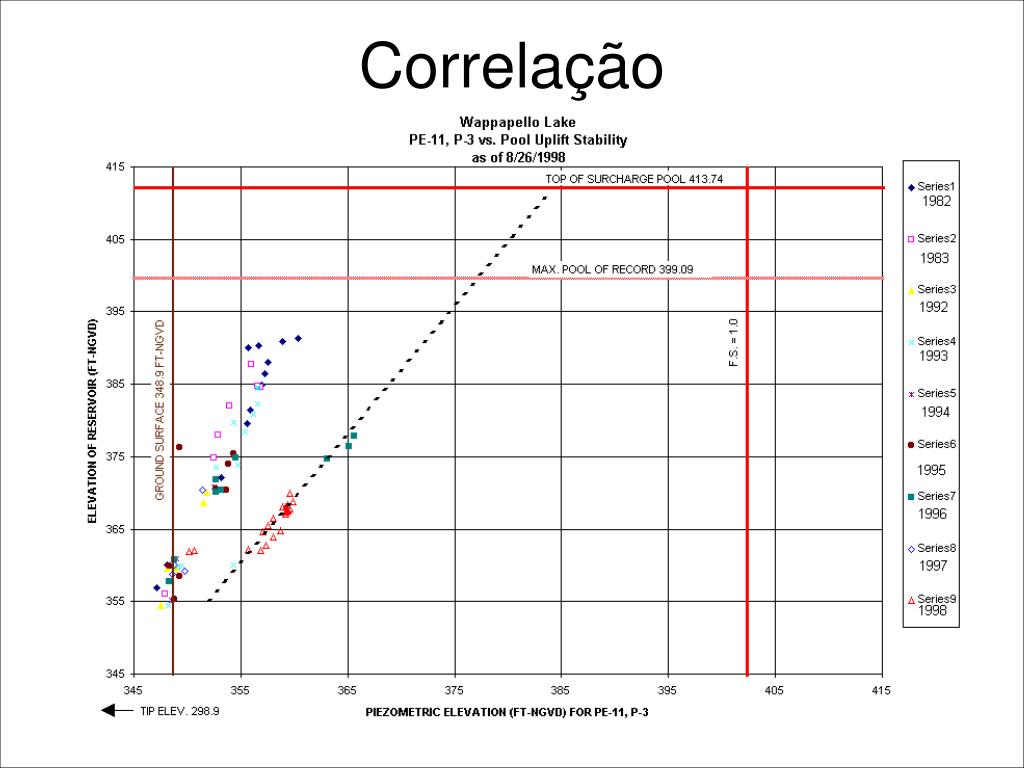

Plotagens de Correlação

slide20

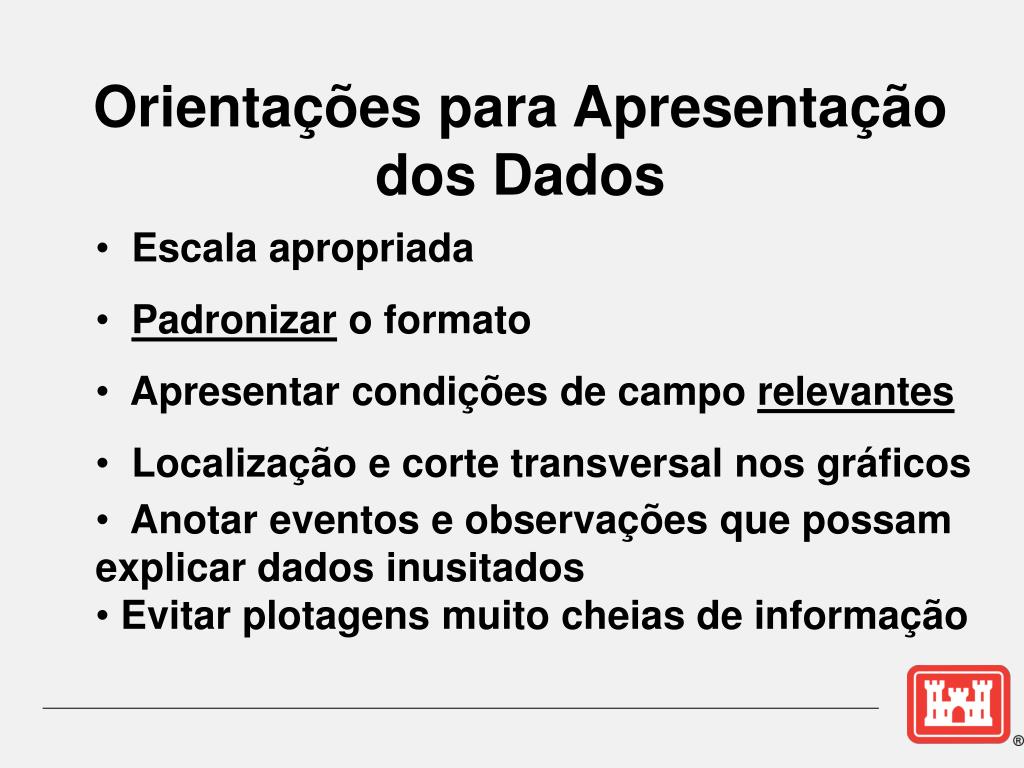

OrientaçõesparaApresentação dos Dados

    • Escalaapropriada
    • Padronizar o formato
    • Apresentarcondições de campo relevantes
    • Localização e corte transversal nosgráficos
    • Anotareventos e observaçõesquepossamexplicar dados inusitados
    • Evitarplotagensmuitocheias de informação
slide28

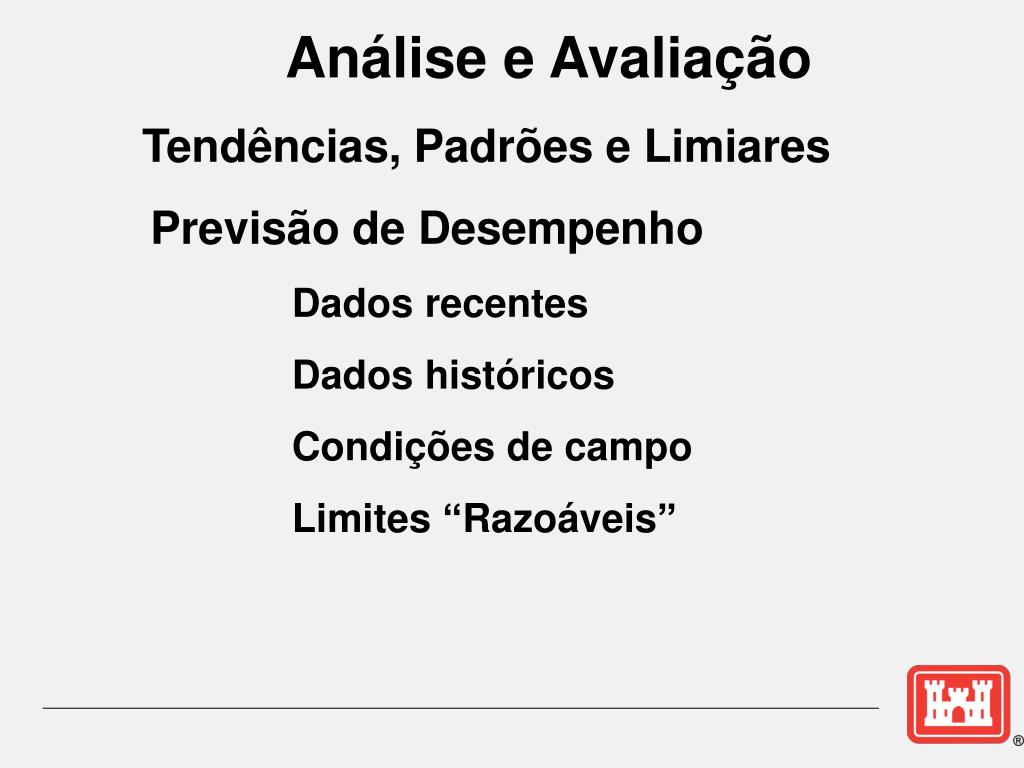

Análise e Avaliação

Tendências, Padrões e Limiares

Previsão de Desempenho

Dados recentes

Dados históricos

Condições de campo

Limites “Razoáveis”

slide29

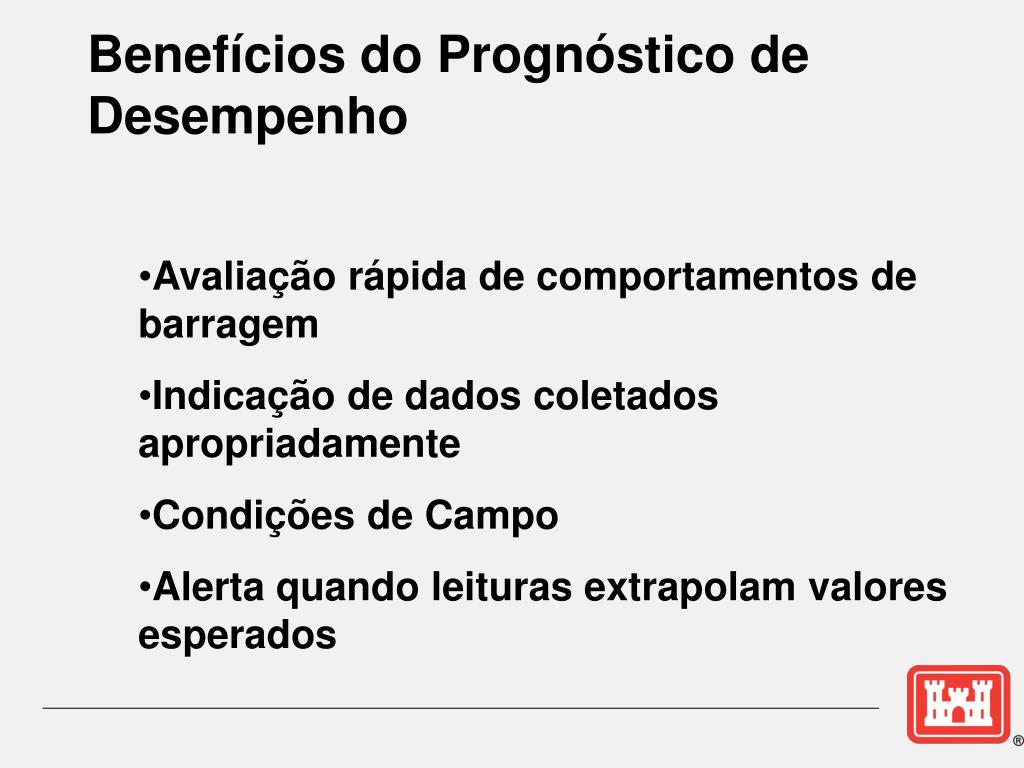

Benefíciosdo Prognóstico de Desempenho

    • Avaliaçãorápida de comportamentos de barragem
    • Indicação de dados coletadosapropriadamente
    • Condições de Campo
    • Alertaquandoleiturasextrapolamvaloresesperados
slide30

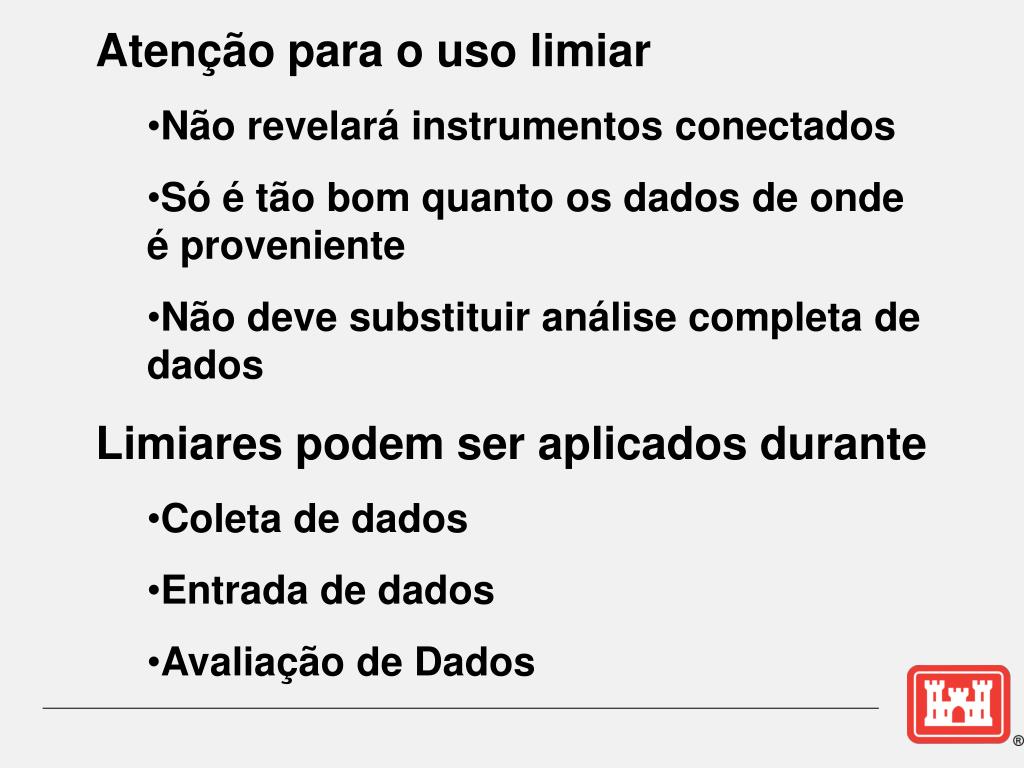

Atençãopara o usolimiar

    • Nãorevelaráinstrumentosconectados
    • Só é tãobomquantoos dados de onde é proveniente
    • Nãodevesubstituiranálisecompleta de dados
  • Limiarespodemseraplicadosdurante
    • Coleta de dados
    • Entrada de dados
    • Avaliação de Dados
slide31

Análise e Avaliação

Comparar Dados Atuais a

Dados recentes

Dados históricos (tendênciaestabelecida)

Inicial

Condições de Campo

Previsão do Projeto/Limiares

Outros tipos de instrumentação

slide32

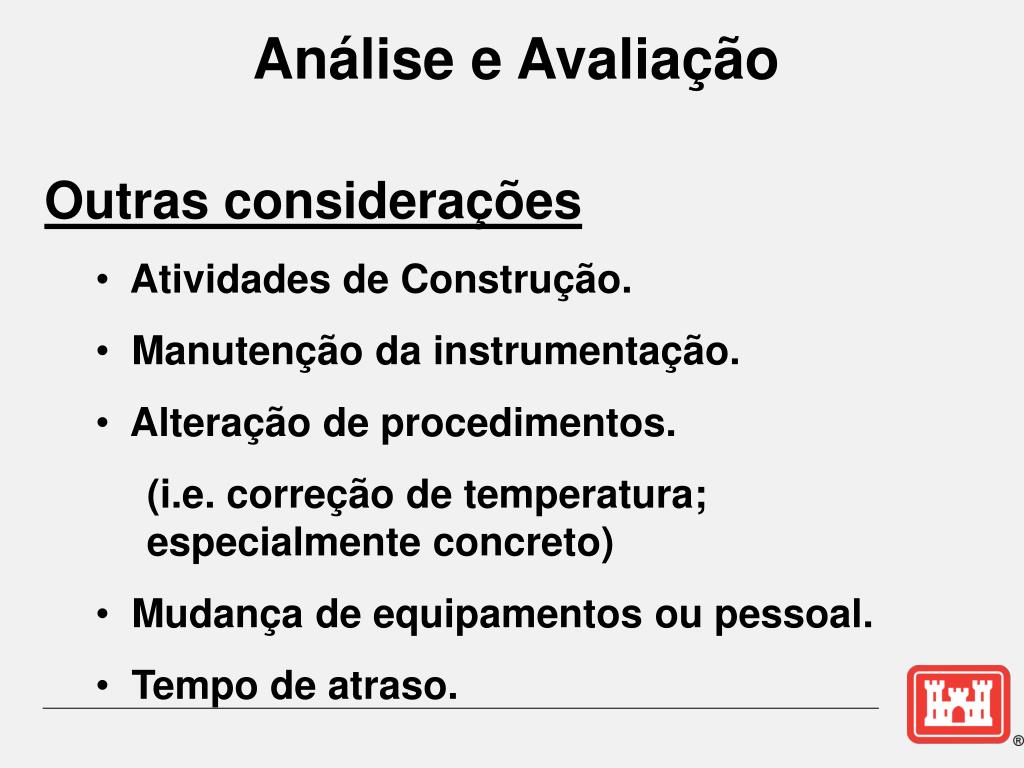

Análise e Avaliação

  • Outrasconsiderações
    • Atividades de Construção.
    • Manutenção da instrumentação.
    • Alteração de procedimentos.
      • (i.e. correção de temperatura; especialmenteconcreto)
    • Mudança de equipamentosoupessoal.
    • Tempo de atraso.
slide33

Açõesapós as análises

    • Documentar a avaliação.

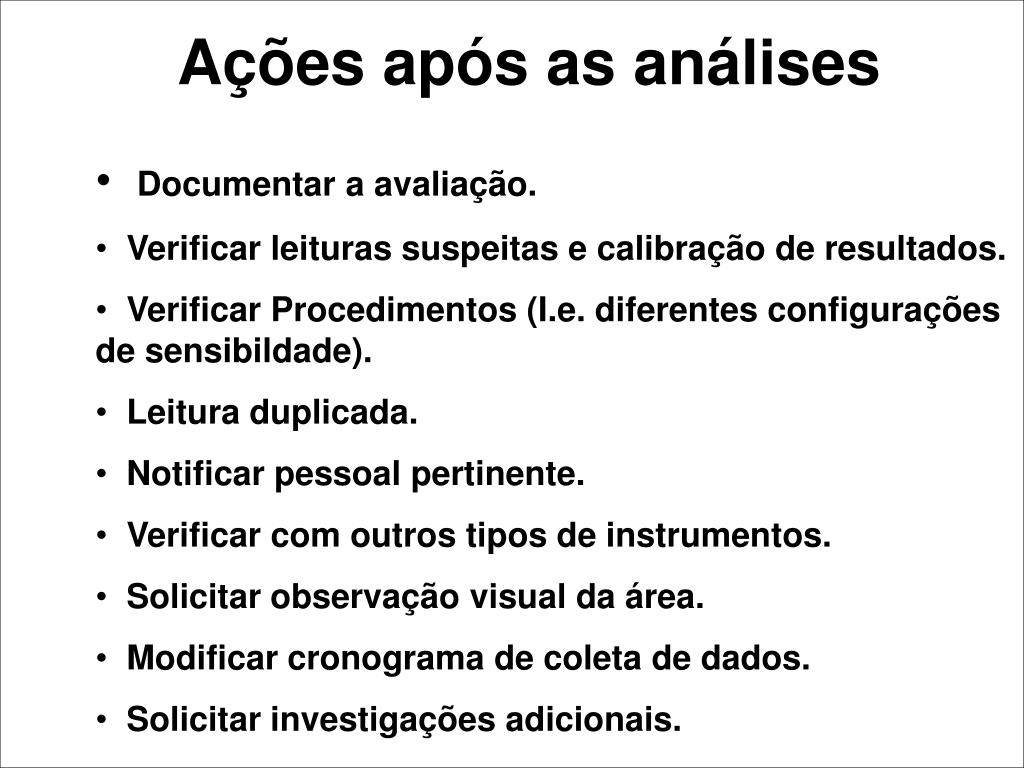

    • Verificarleiturassuspeitas e calibração de resultados.
    • VerificarProcedimentos (I.e. diferentesconfigurações de sensibildade).
    • Leituraduplicada.
    • Notificarpessoalpertinente.
    • Verificar com outros tipos de instrumentos.
    • Solicitarobservação visual da área.
    • Modificarcronograma de coleta de dados.
    • Solicitarinvestigaçõesadicionais.
slide34

Açõesapós as análises

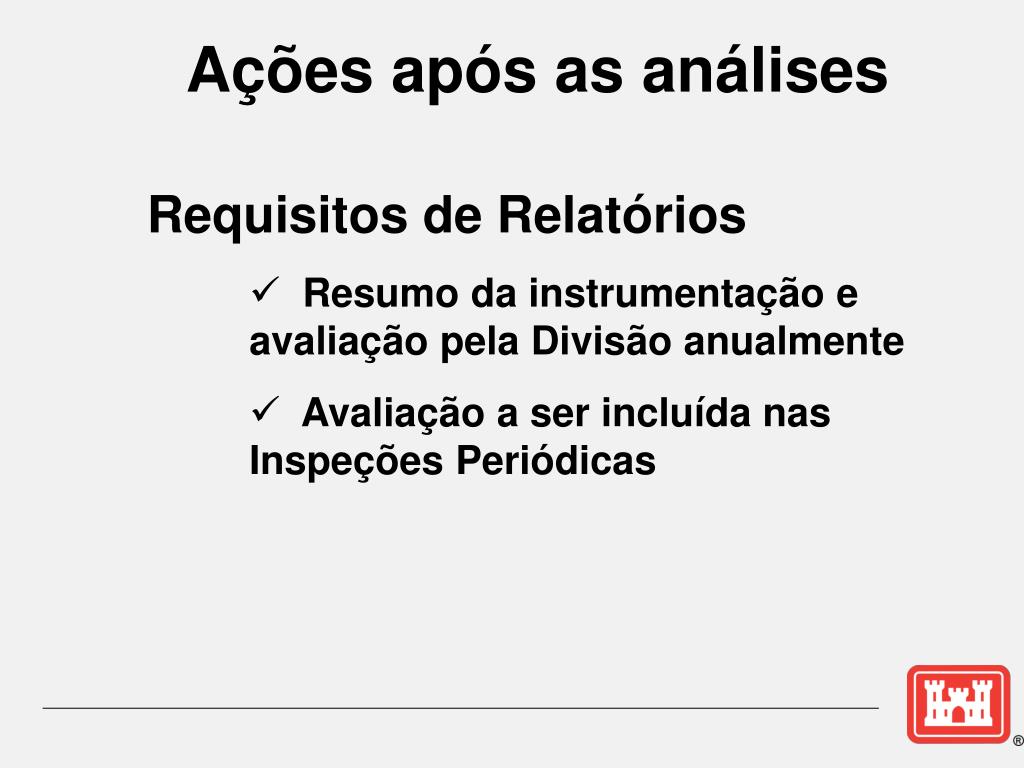

  • Requisitos de Relatórios
      • Resumo da instrumentação e avaliaçãopelaDivisãoanualmente
      • Avaliação a serincluídanasInspeçõesPeriódicas
planejamento da instrumenta o

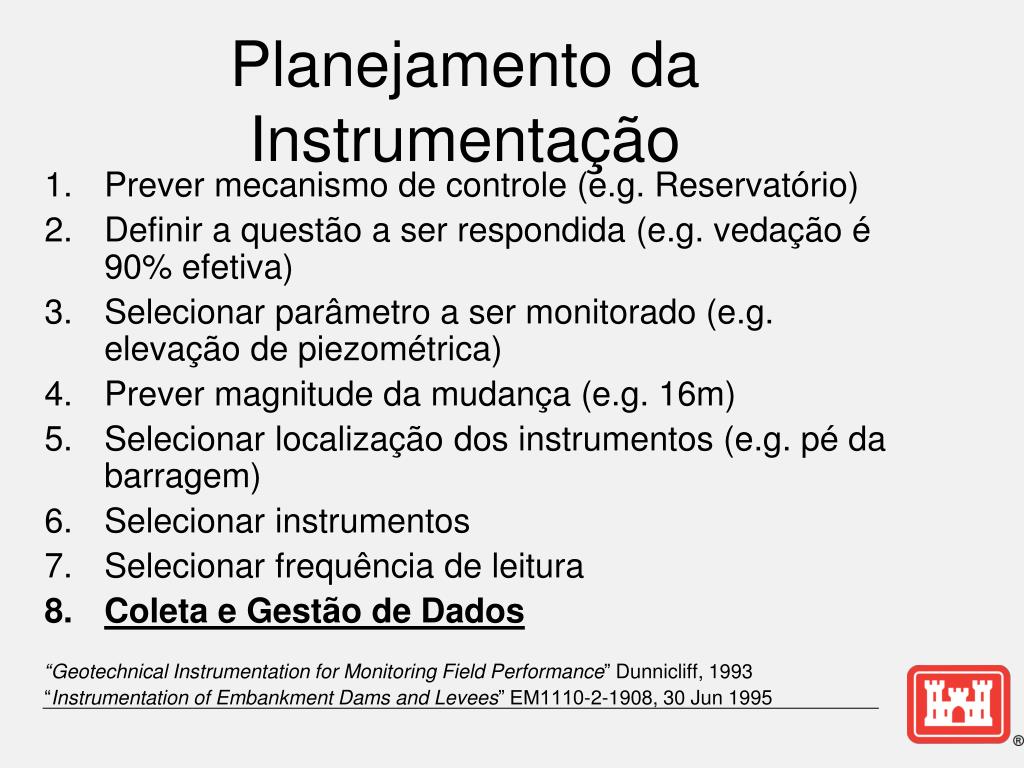

Planejamento da Instrumentação
  • Prever mecanismo de controle (e.g. Reservatório)
  • Definir a questão a ser respondida (e.g. vedação é 90% efetiva)
  • Selecionar parâmetro a ser monitorado (e.g. elevação de piezométrica)
  • Prever magnitude da mudança (e.g. 16m)
  • Selecionar localização dos instrumentos (e.g. pé da barragem)
  • Selecionar instrumentos
  • Selecionar frequência de leitura
  • Coleta e Gestão de Dados

“Geotechnical Instrumentation for Monitoring Field Performance” Dunnicliff, 1993

“Instrumentation ofEmbankmentDamsandLevees” EM1110-2-1908, 30 Jun 1995

objetivos1

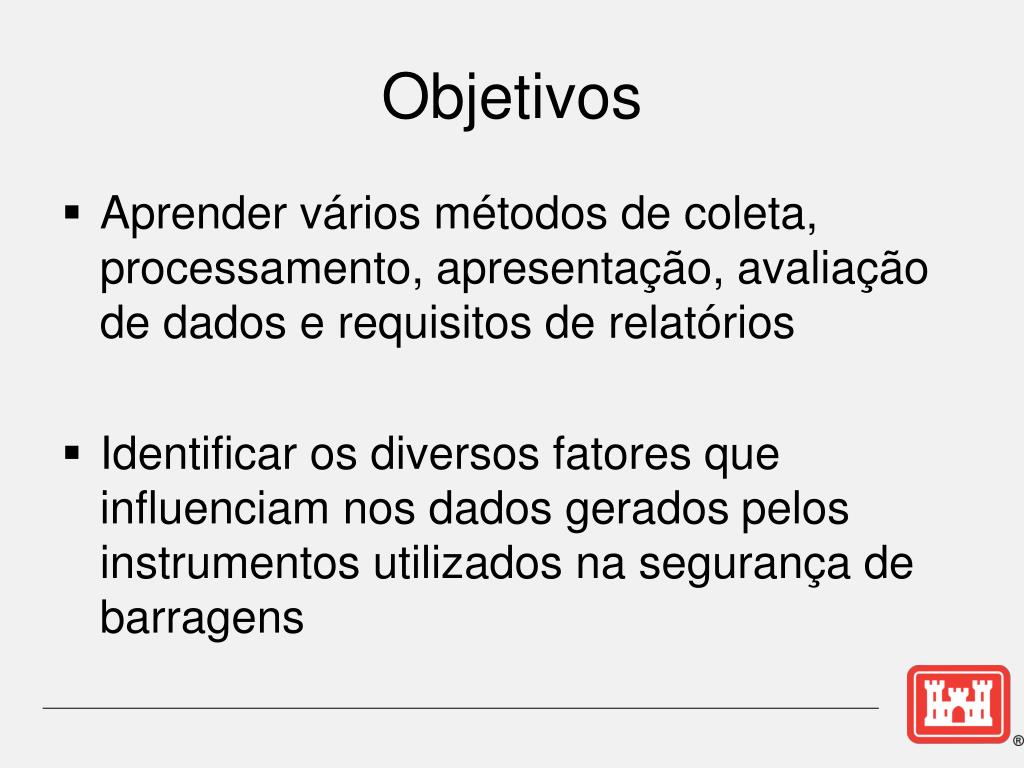

Objetivos
  • Aprender vários métodos de coleta, processamento, apresentação, avaliação de dados e requisitos de relatórios
  • Identificar os diversos fatores que influenciam nos dados gerados pelos instrumentos utilizados na segurança de barragens
slide37

Conclusão

Realizaravaliaçãotempestivade dados paraassegurarque o mal desempenho de umaestrutura com baixasegurançasejadetectado o maisprecocementepossível .

Dados de instrumentaçãosão um recursovaliosopara a vida da estrutura.

Faça Backup dos dados.

slide43

PW-10

PW-08

PW-09

Stilling Basin

Flow

Dam Centerline

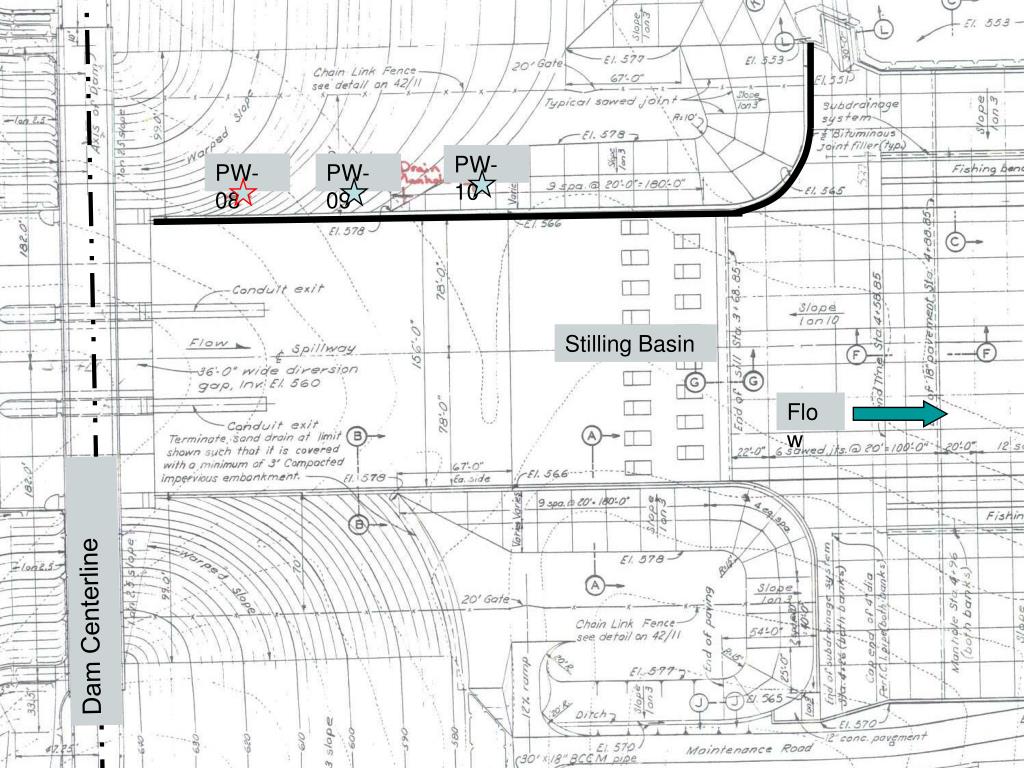

slide44

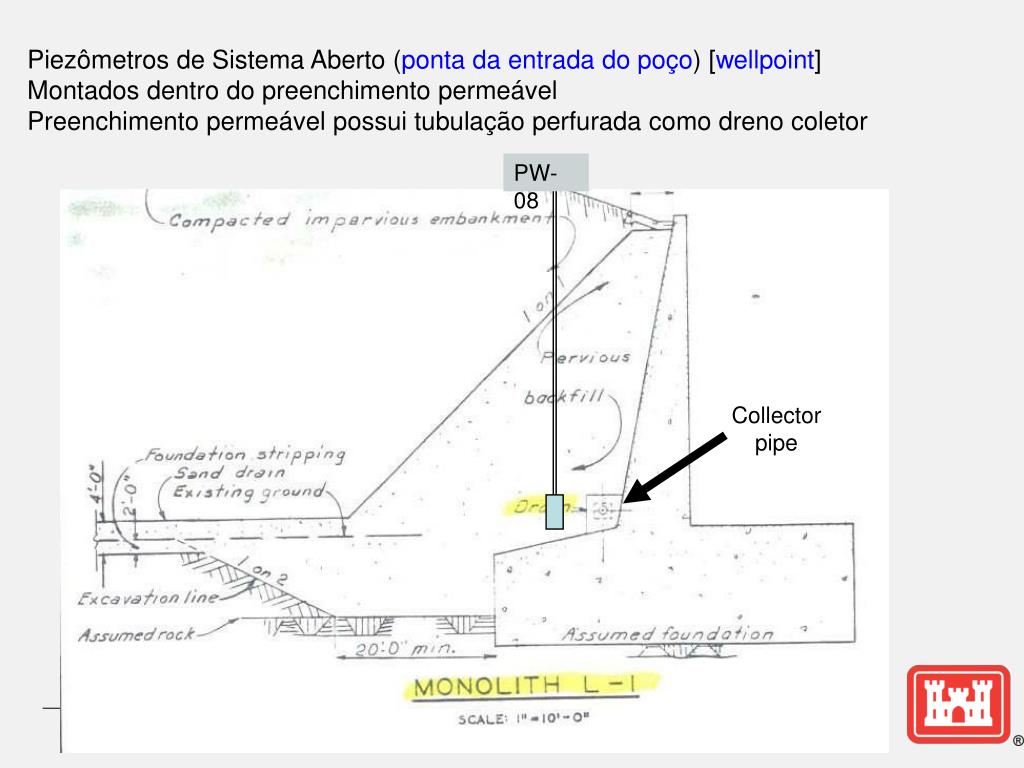

Piezômetros de SistemaAberto (ponta da entrada do poço) [wellpoint]Montadosdentro do preenchimentopermeávelPreenchimentopermeávelpossuitubulaçãoperfuradacomodrenocoletor

PW-08

Collector pipe

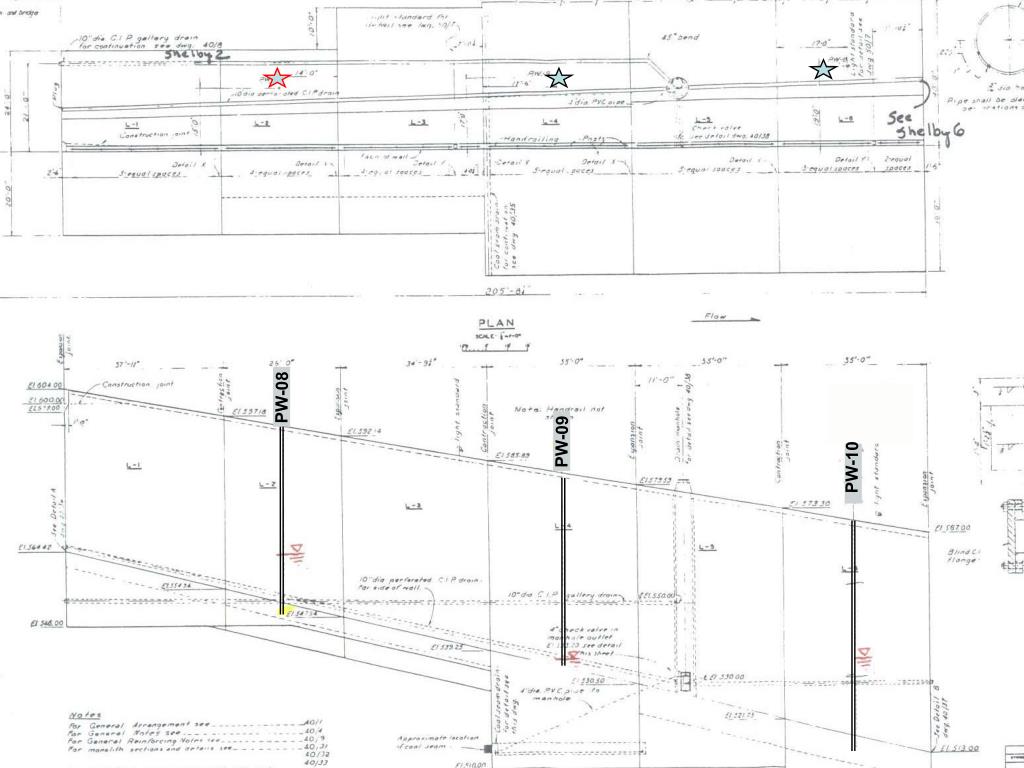

slide45

PW-08

PW-09

PW-10

slide46

Avaliação de Dados do Piezômetro

  • O quefoiobservadonaplotagem
    • Aumentoprogressivo das pressões no piezômetro
    • Comportamentonãoconsistente com cotasmáximasanteriores
    • Piezômetros a Jusanterefletem o níveld’água a jusante (esperado)
    • PW-08 normalmentefoiseco (esperado)
  • Quaisfatorespodemserrelevantes
    • Tempo
    • Cotaalta do reservatório
    • Material de preenchimentoentupidooutubocoletorbloqueado
    • Temperatura
    • Tratamento da mina de carvão
    • Ponta do Piezômetroouriserfissurado
    • Testes anteriores de quedada coroa (head) (1,5 m em 5 minutosem 2003)
slide47

Avaliação de Dados do Piezômetro

  • Quaisaçõespodemsertomadas
    • Nãopressuponhaqueháfalhaiminente da barragem
    • Observe a área de perigo
    • Verifiquevisualmenteosdanosàinstrumentação
    • Notifiquepessoal do projeto, gestores e outros membros da equipepertinentes
    • Realize teste de aumento e diminuição de coroa
    • Integridade da parte inferior do buraco
    • Use sacoinflávelparatestarse háfalhas no piezômetro
    • Instaleinstrumentaçãoadicional
    • Analise a estabilidade do muro
    • Aumente a frequênciade leitura
    • Automação com alarme
    • Bombaemporta de inspeção e câmeraparainspecionar a tubulação
    • Pesquisasadicionaisnaliteraturasobretratamento de fundações
slide48

EXERCÍCIO 1: Avaliação dos Dados do Piezômetro

  • Qualseria o limiterecomendadoparaPW-08
    • Seco
    • Água de Jusantemais 1,5m
  • Qualseria o limiterecomendadoparaPW-09
    • Água de jusantemais 1,5m
  • Emquaisetapas da avaliação de dados esteslimitespoderiamseraplicados
  • Coleta de Dados (Automaçãoou Manual)
    • Entrada de Dados
    • Plotagem de Dados
    • Avaliação de Dados
