  1. 服务器虚拟化项目的规划与实施 服务器虚拟化解决方案

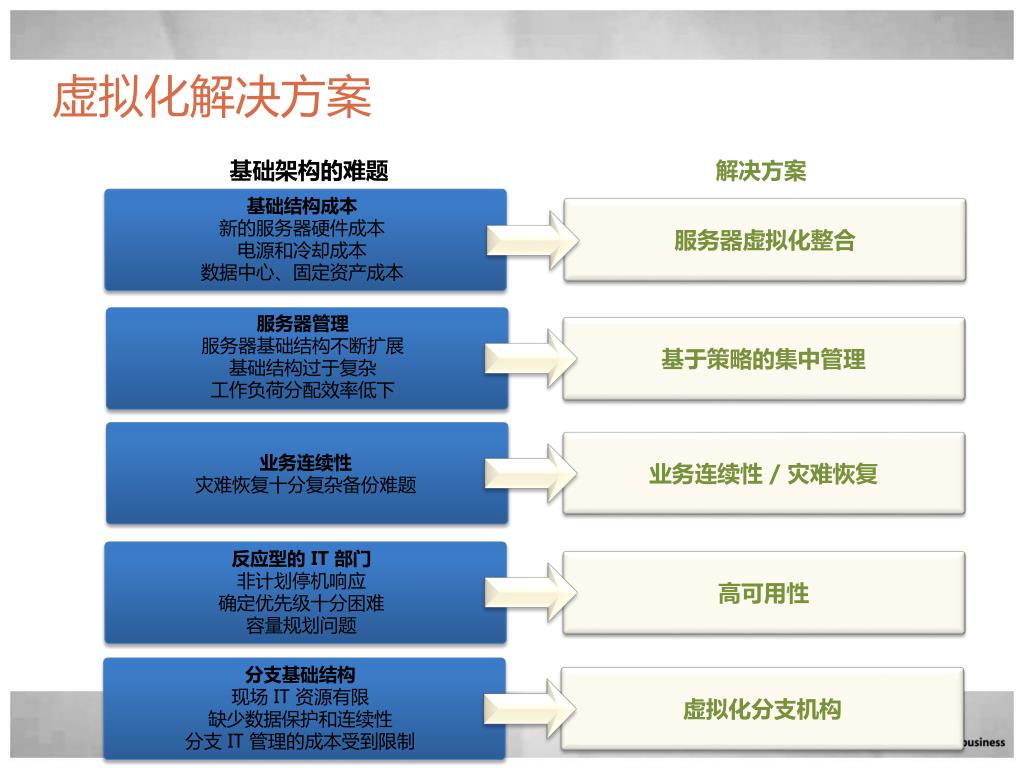

  2. 虚拟化解决方案 基础架构的难题 解决方案 基础结构成本 新的服务器硬件成本 电源和冷却成本 数据中心、固定资产成本 服务器虚拟化整合 服务器管理 服务器基础结构不断扩展 基础结构过于复杂 工作负荷分配效率低下 基于策略的集中管理 业务连续性 / 灾难恢复 业务连续性 灾难恢复十分复杂备份难题 反应型的 IT 部门 非计划停机响应 确定优先级十分困难 容量规划问题 高可用性 分支基础结构 现场 IT 资源有限 缺少数据保护和连续性 分支 IT 管理的成本受到限制 虚拟化分支机构

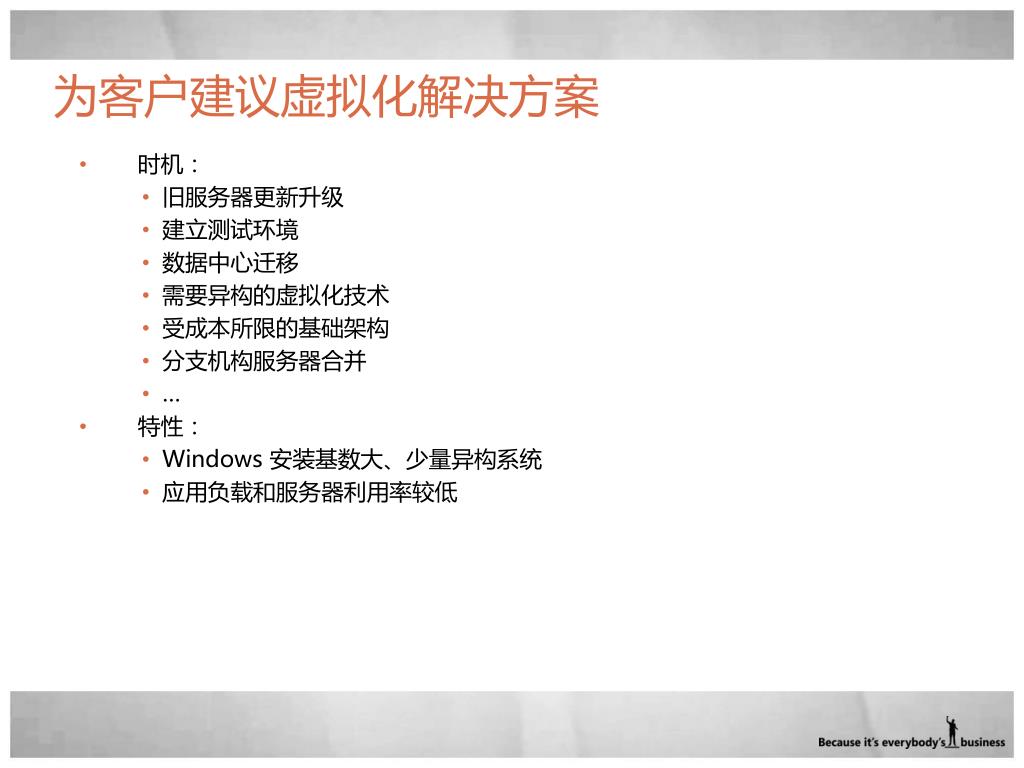

  3. 为客户建议虚拟化解决方案 • 时机： • 旧服务器更新升级 • 建立测试环境 • 数据中心迁移 • 需要异构的虚拟化技术 • 受成本所限的基础架构 • 分支机构服务器合并 • … • 特性： • Windows 安装基数大、少量异构系统 • 应用负载和服务器利用率较低

  4. 服务器虚拟化方案典型架构

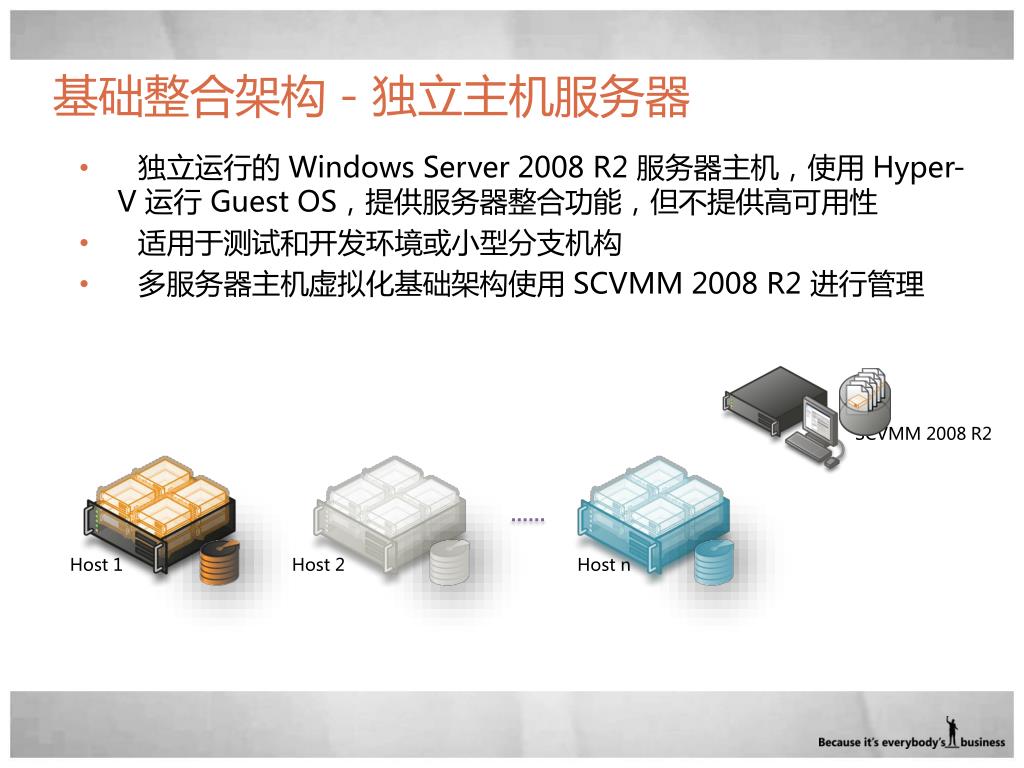

  5. 基础整合架构－独立主机服务器 • 独立运行的 Windows Server 2008 R2 服务器主机，使用 Hyper-V 运行 Guest OS，提供服务器整合功能，但不提供高可用性 • 适用于测试和开发环境或小型分支机构 • 多服务器主机虚拟化基础架构使用 SCVMM 2008 R2 进行管理 SCVMM 2008 R2 Host 1 Host 2 Host n

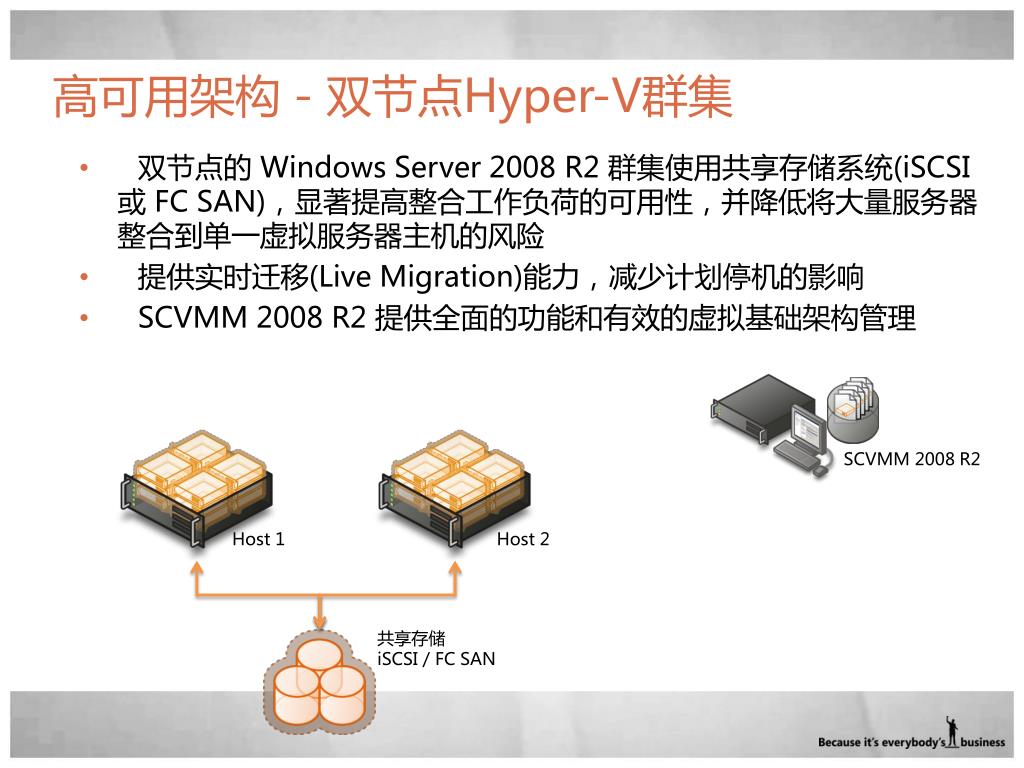

  6. 高可用架构－双节点Hyper-V群集 • 双节点的 Windows Server 2008 R2 群集使用共享存储系统(iSCSI 或 FC SAN)，显著提高整合工作负荷的可用性，并降低将大量服务器整合到单一虚拟服务器主机的风险 • 提供实时迁移(Live Migration)能力，减少计划停机的影响 • SCVMM 2008 R2 提供全面的功能和有效的虚拟基础架构管理 SCVMM 2008 R2 Host 1 Host 2 共享存储 iSCSI / FC SAN

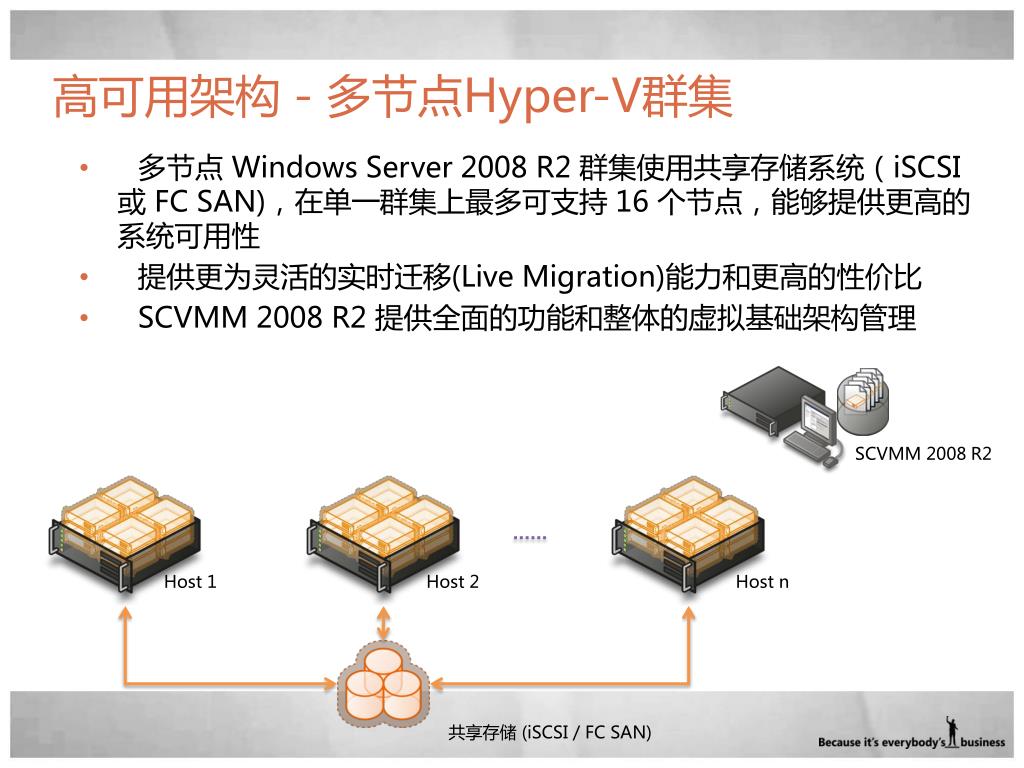

  7. 高可用架构－多节点Hyper-V群集 • 多节点 Windows Server 2008 R2 群集使用共享存储系统（iSCSI或 FC SAN)，在单一群集上最多可支持 16 个节点，能够提供更高的系统可用性 • 提供更为灵活的实时迁移(Live Migration)能力和更高的性价比 • SCVMM 2008 R2 提供全面的功能和整体的虚拟基础架构管理 SCVMM 2008 R2 Host 1 Host 2 Host n 共享存储 (iSCSI / FC SAN)

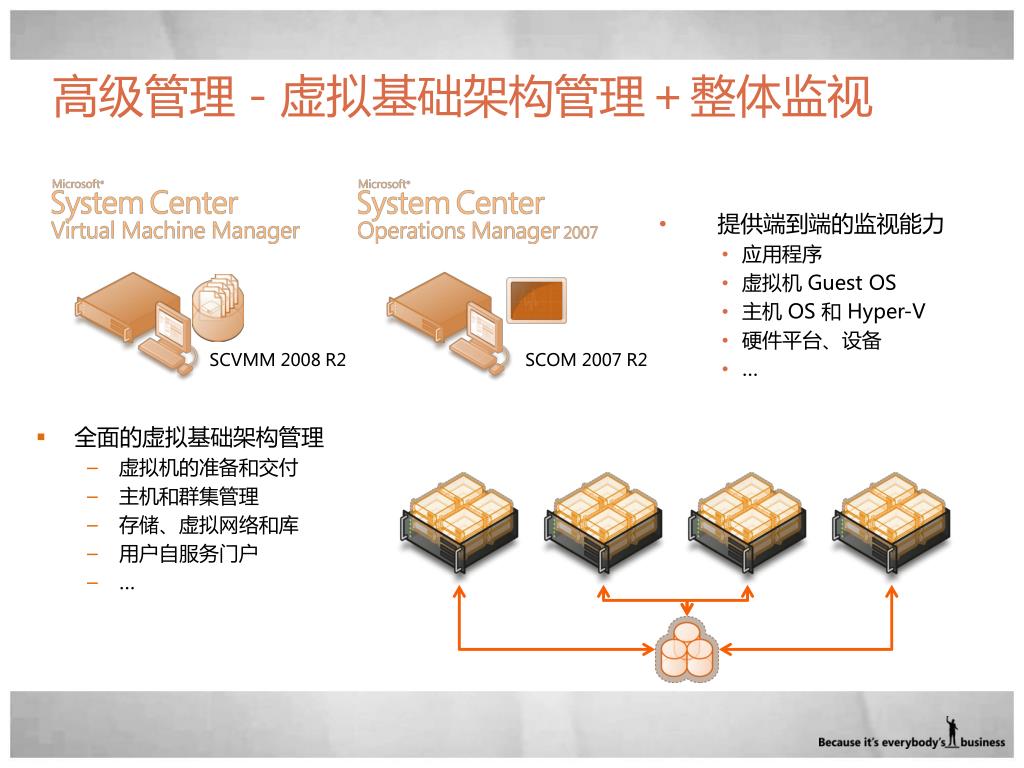

  8. 高级管理－虚拟基础架构管理＋整体监视 • 提供端到端的监视能力 • 应用程序 • 虚拟机 Guest OS • 主机 OS 和 Hyper-V • 硬件平台、设备 • … SCVMM 2008 R2 SCOM 2007 R2 • 全面的虚拟基础架构管理 • 虚拟机的准备和交付 • 主机和群集管理 • 存储、虚拟网络和库 • 用户自服务门户 • …

  9. 虚拟化项目的实施

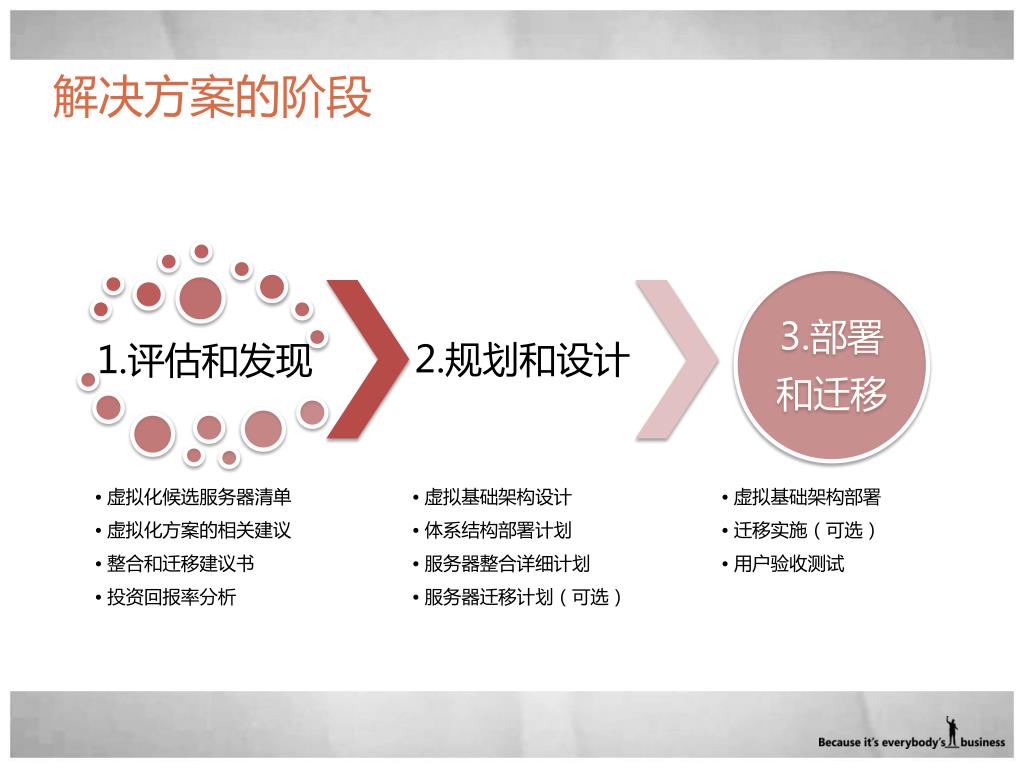

  10. 解决方案的阶段

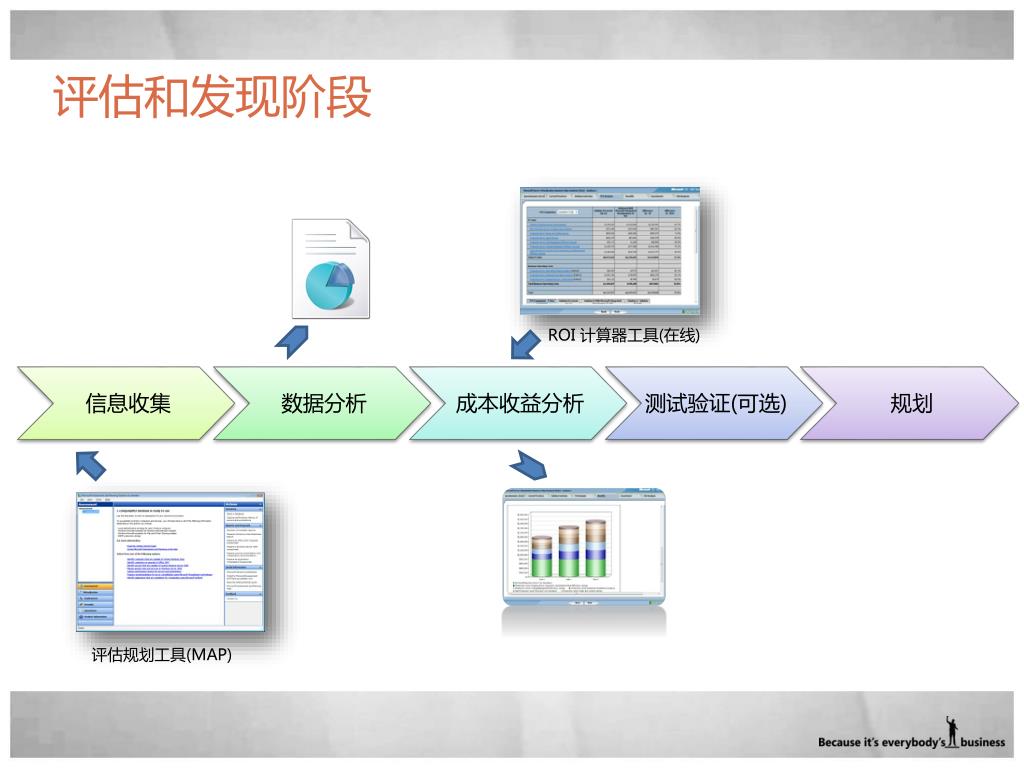

  11. 评估和发现阶段 ROI 计算器工具(在线) 评估规划工具(MAP)

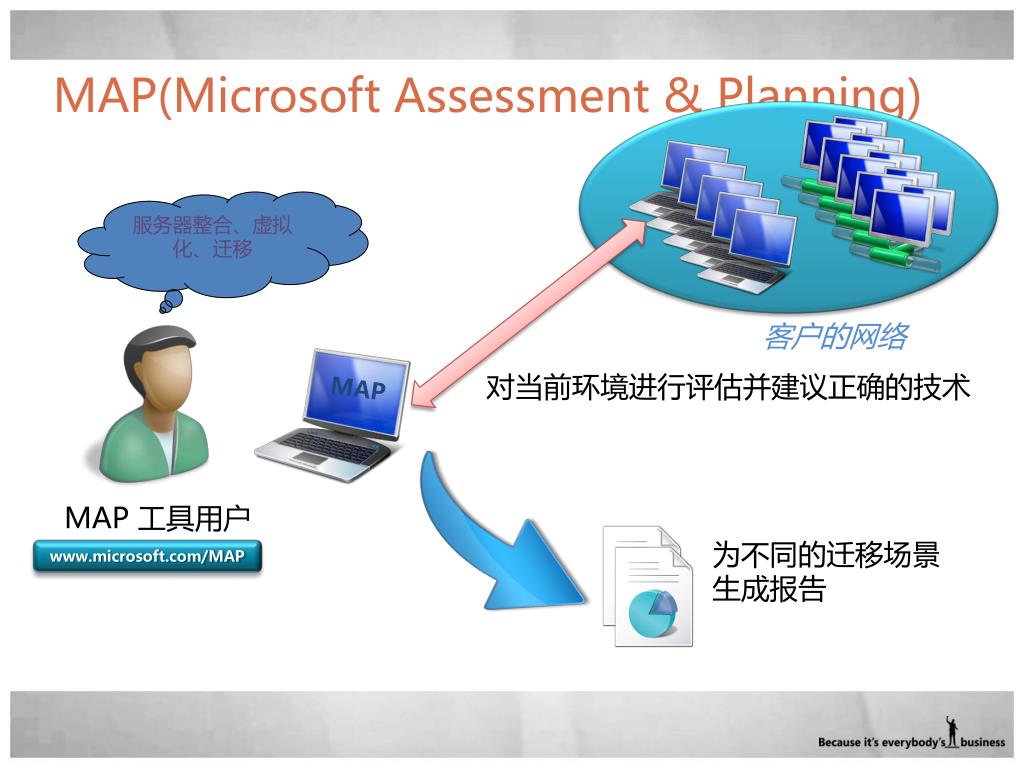

  12. MAP(Microsoft Assessment & Planning) 服务器整合、虚拟化、迁移 客户的网络 对当前环境进行评估并建议正确的技术 MAP MAP 工具用户 为不同的迁移场景 生成报告 www.microsoft.com/MAP

  13. MAP 收集与分析的结果（续）

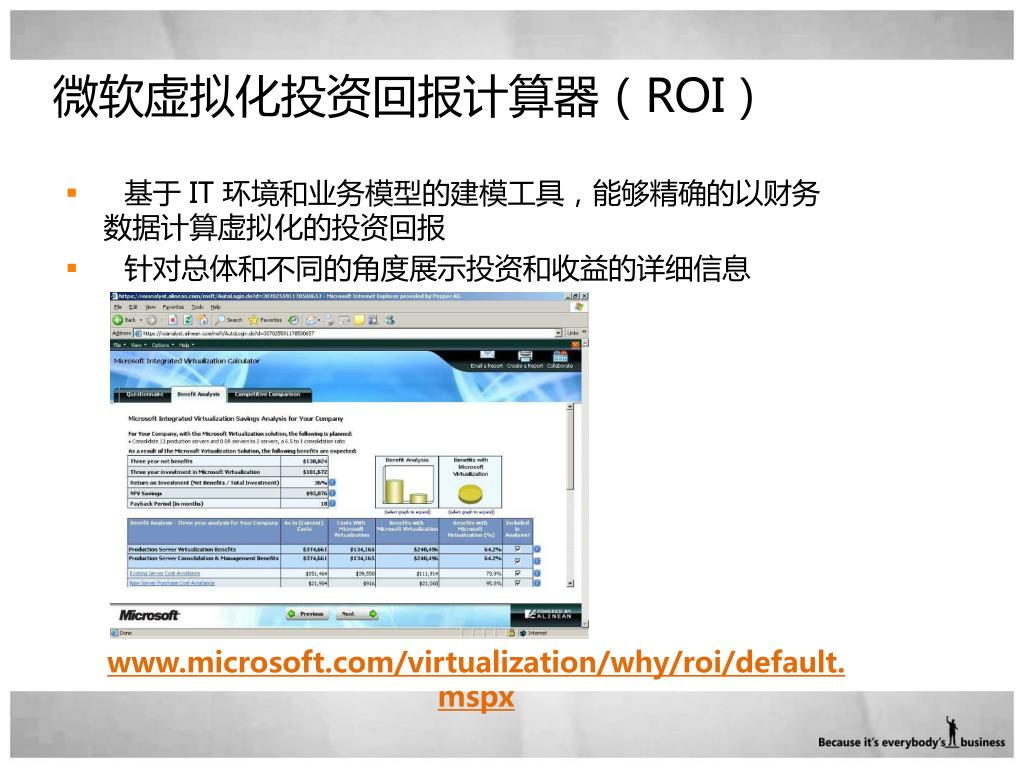

  14. 微软虚拟化投资回报计算器（ROI） • 基于 IT 环境和业务模型的建模工具，能够精确的以财务数据计算虚拟化的投资回报 • 针对总体和不同的角度展示投资和收益的详细信息 www.microsoft.com/virtualization/why/roi/default.mspx

  15. 评估与发现阶段的交付结果

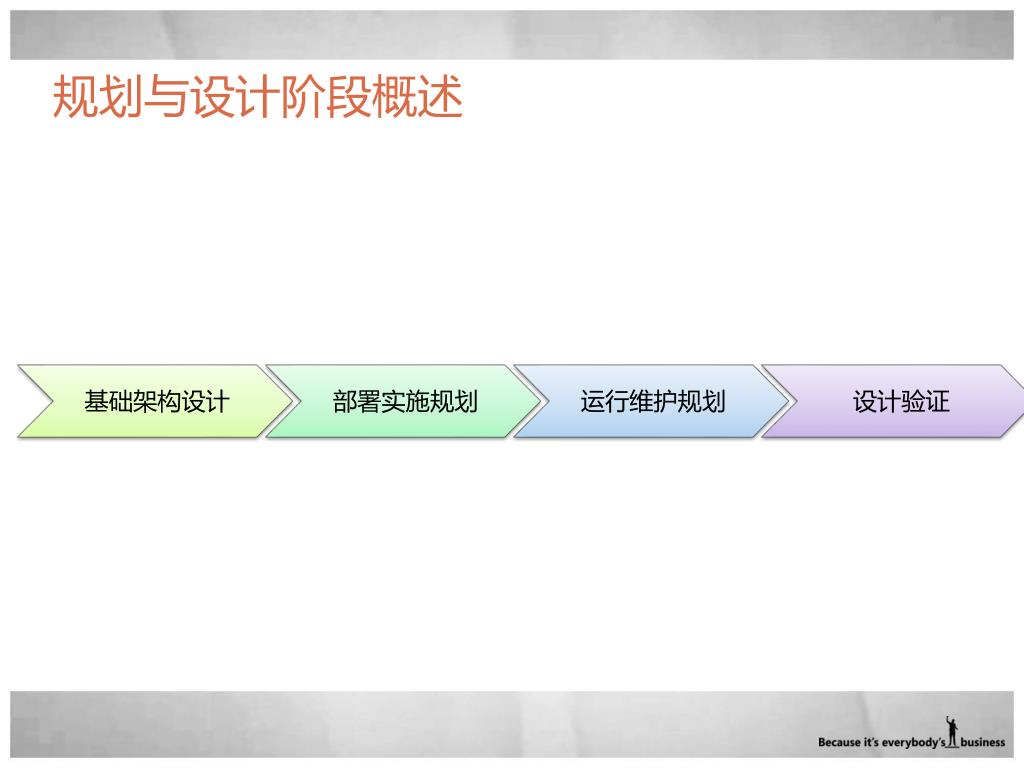

  16. 规划与设计阶段概述

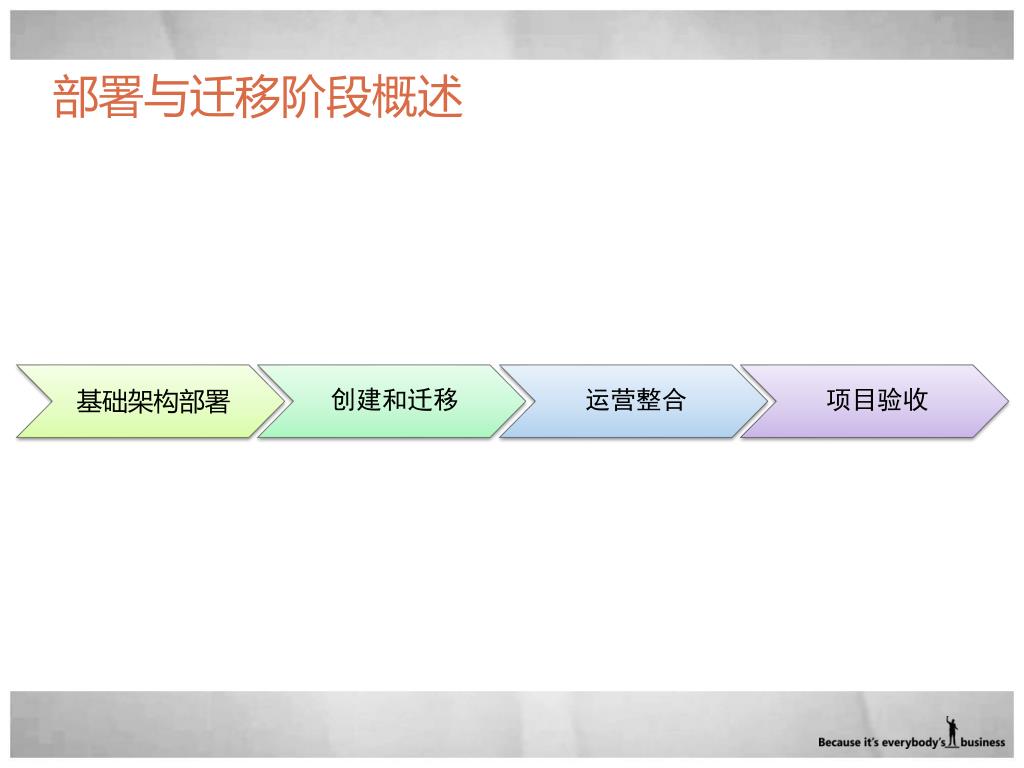

  17. 部署与迁移阶段概述

  18. 背景与 IT 环境 • 金融行业，员工 3000 ~ 4000，30 个分支机构，在总部数据中心集中所有IT资源。 • 契机 • 数据中心搬迁、硬件更新 • 现状 • 共有服务器 172 台 • 94% Windows OS, 6% HP-UX(IA 64)

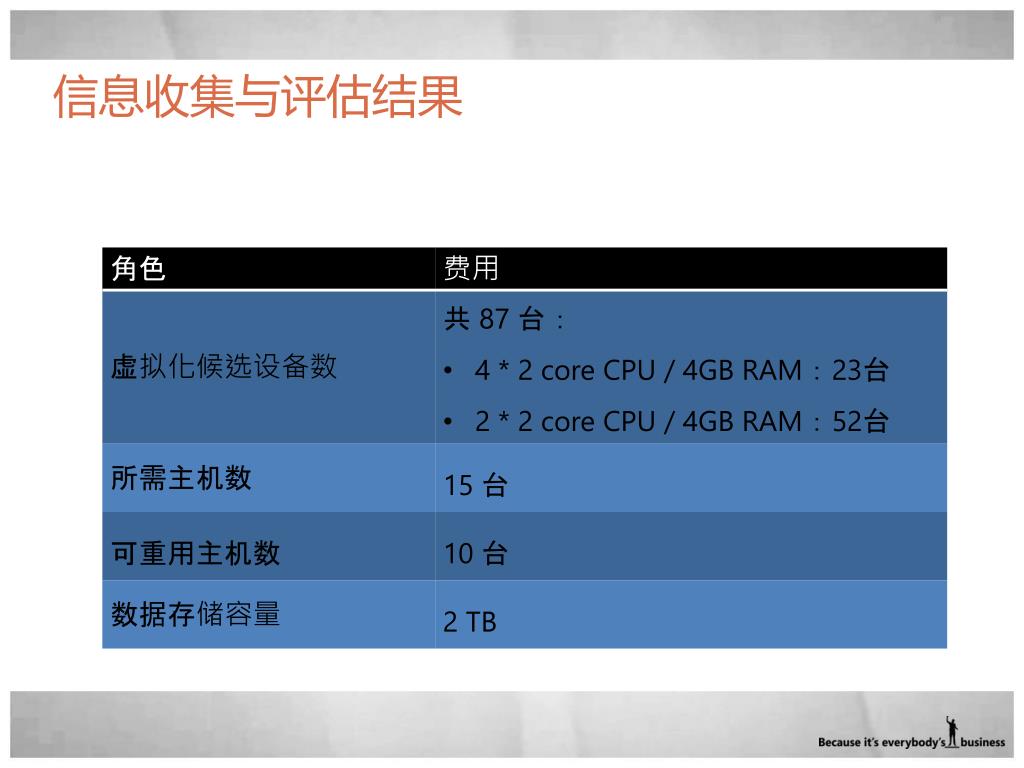

  19. 信息收集与评估结果

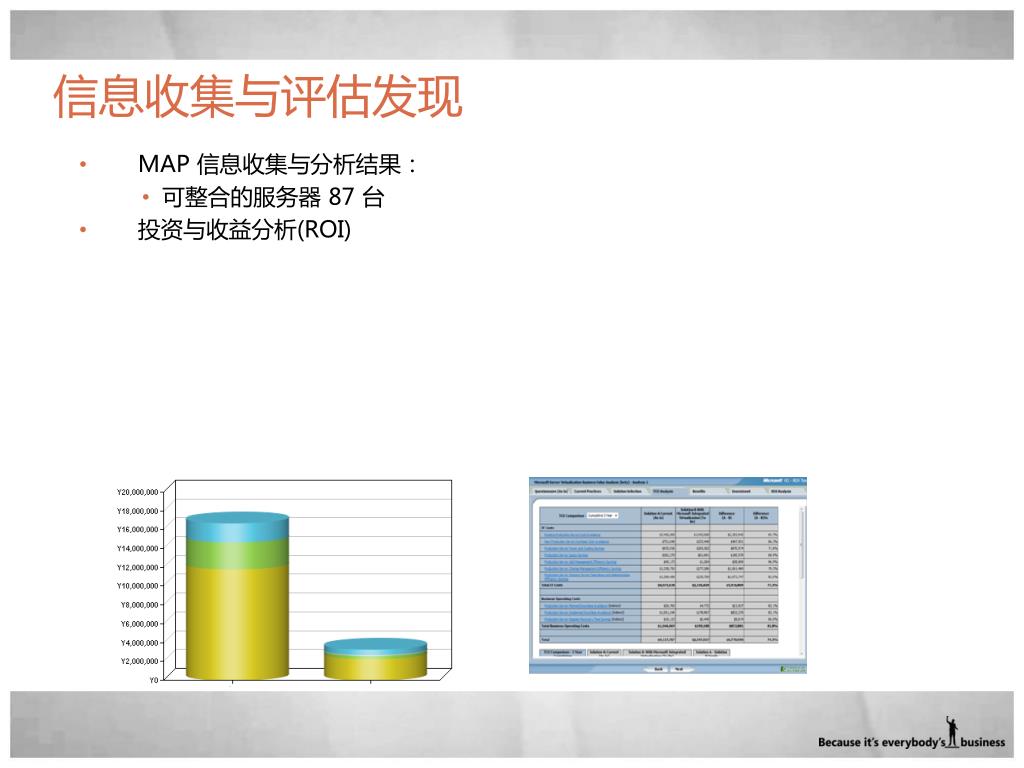

  20. 信息收集与评估发现 • MAP 信息收集与分析结果： • 可整合的服务器 87 台 • 投资与收益分析(ROI)

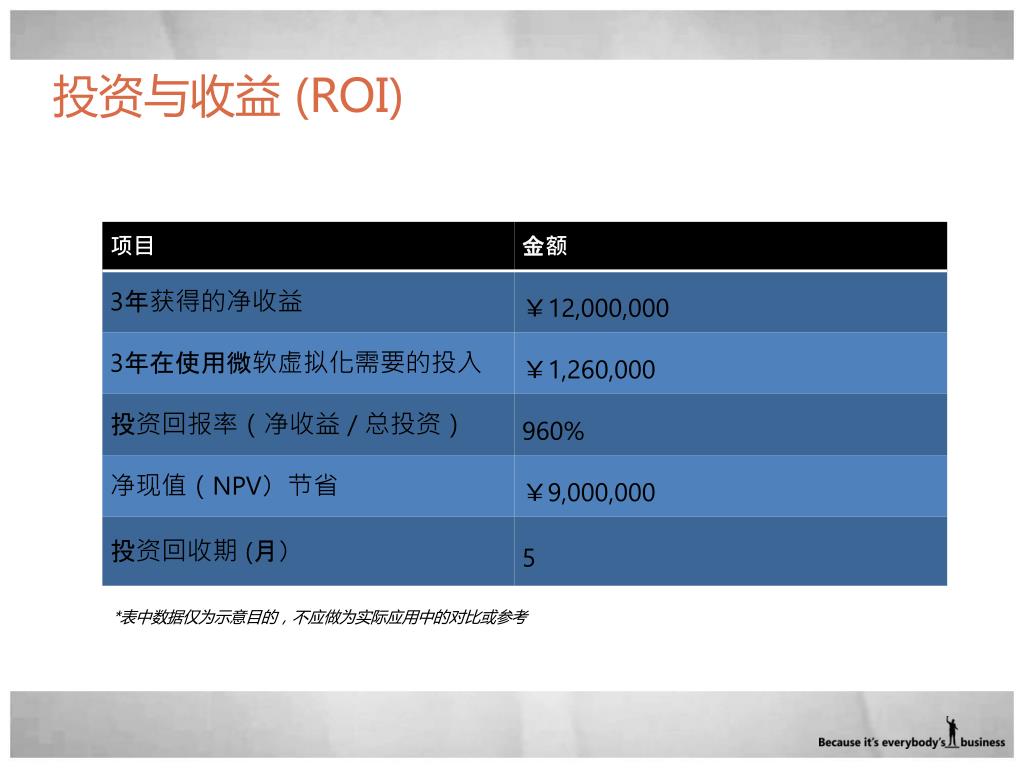

  21. 投资与收益 (ROI) *表中数据仅为示意目的，不应做为实际应用中的对比或参考

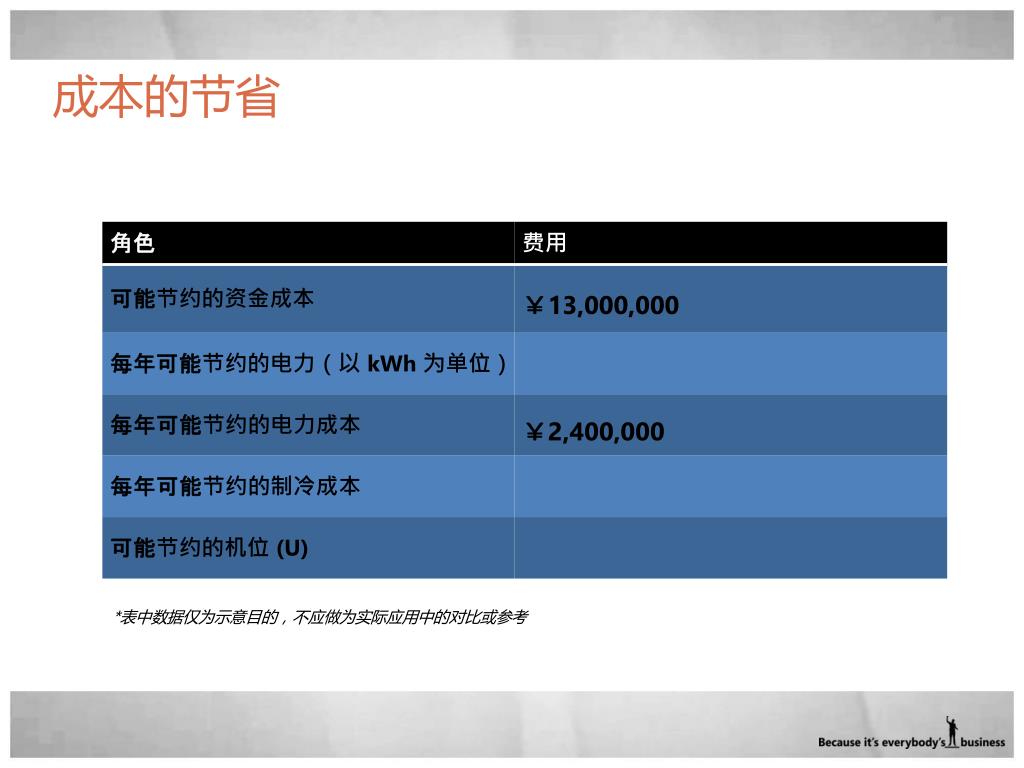

  22. 成本的节省 *表中数据仅为示意目的，不应做为实际应用中的对比或参考

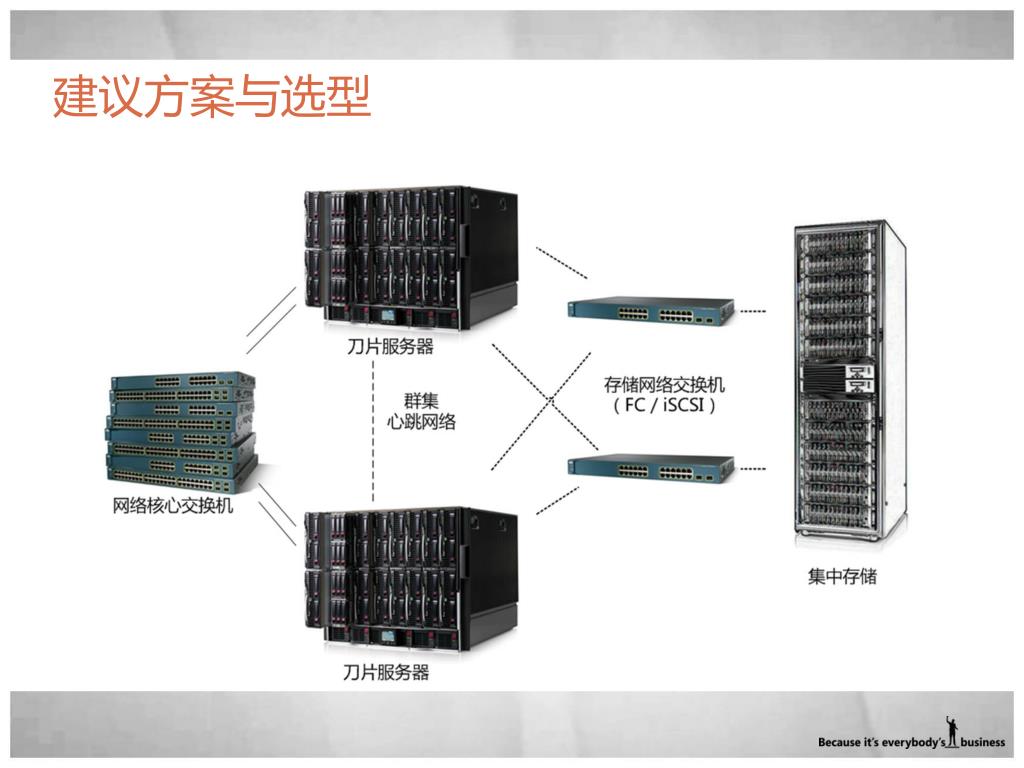

  23. 建议方案与选型

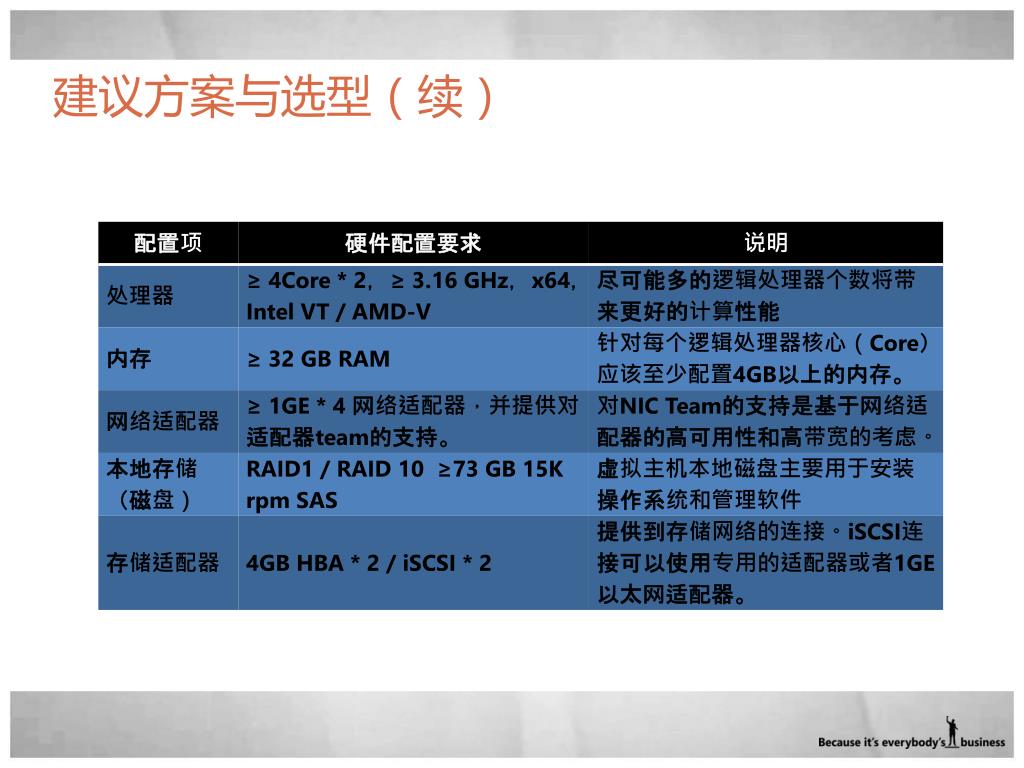

  24. 建议方案与选型（续）

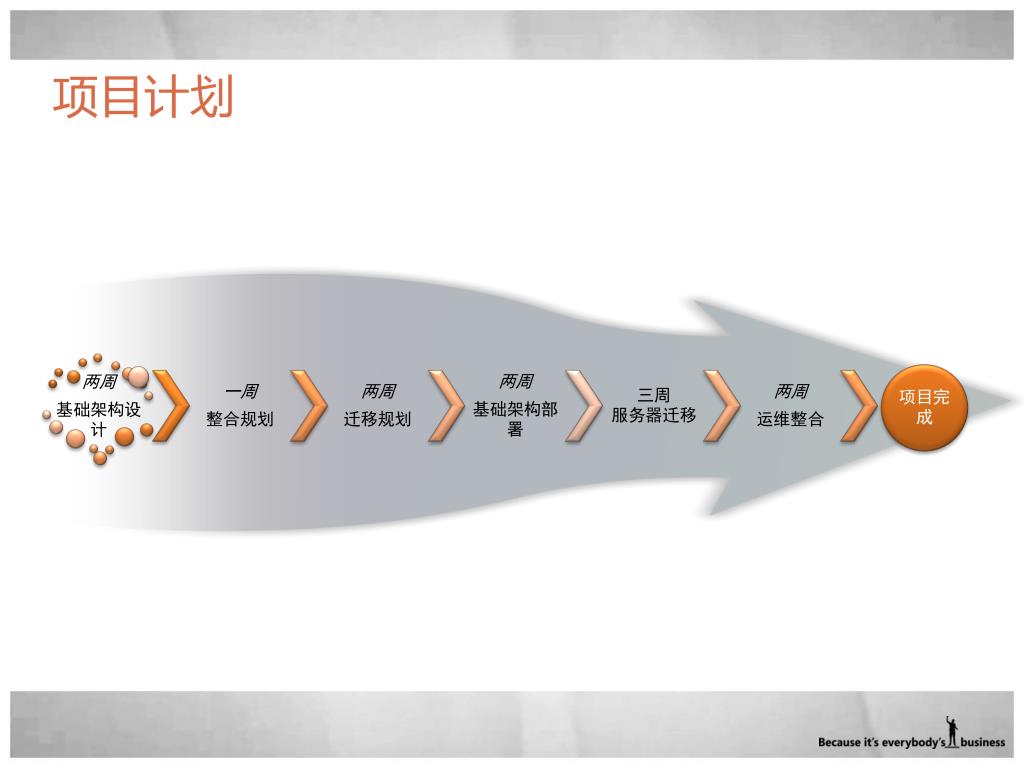

  25. 项目计划

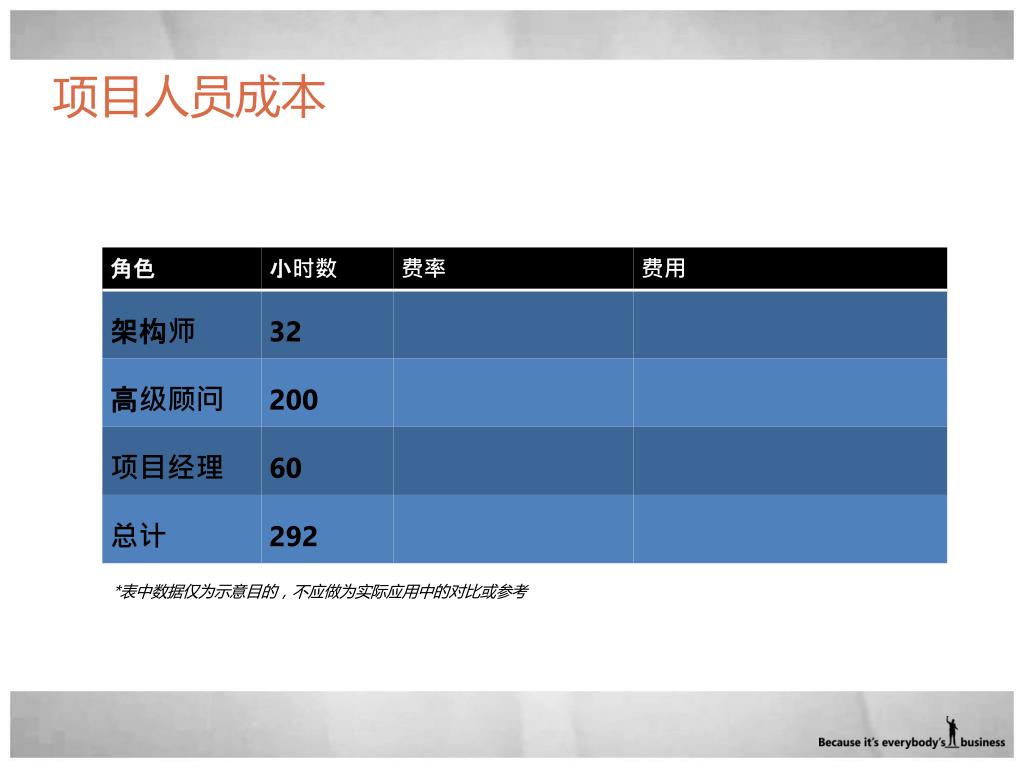

  26. 项目人员成本 *表中数据仅为示意目的，不应做为实际应用中的对比或参考

  27. Q&A 问题解答

  28. 解决方案的设计规划

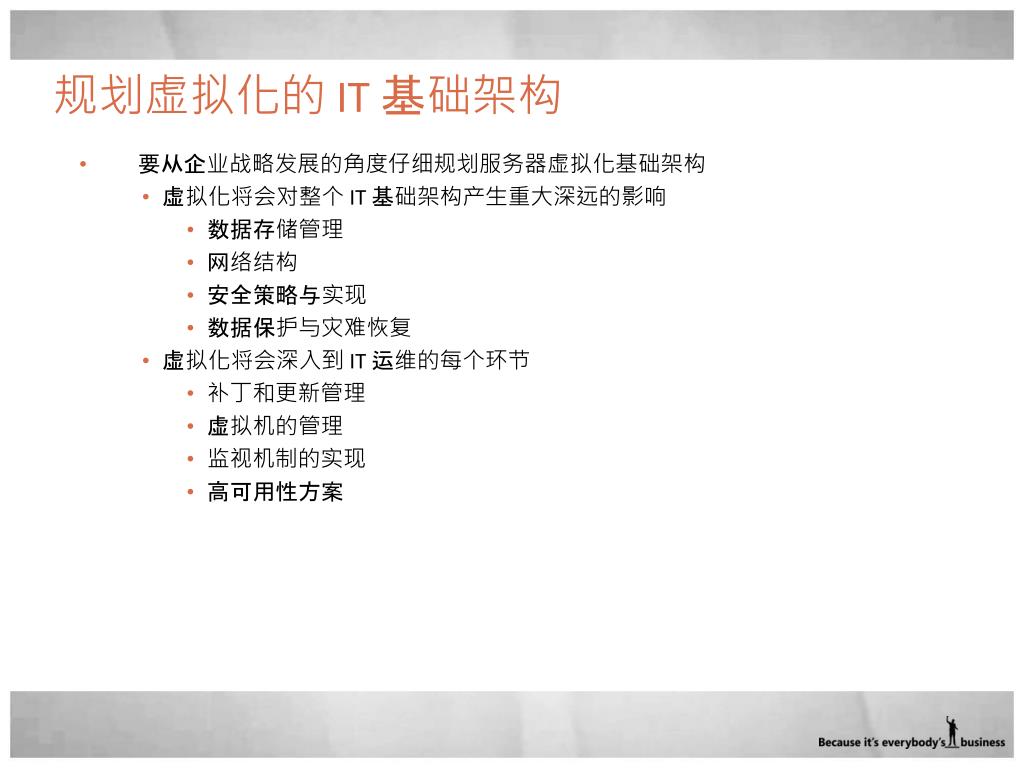

  29. 规划虚拟化的 IT 基础架构 • 要从企业战略发展的角度仔细规划服务器虚拟化基础架构 • 虚拟化将会对整个 IT 基础架构产生重大深远的影响 • 数据存储管理 • 网络结构 • 安全策略与实现 • 数据保护与灾难恢复 • 虚拟化将会深入到 IT 运维的每个环节 • 补丁和更新管理 • 虚拟机的管理 • 监视机制的实现 • 高可用性方案

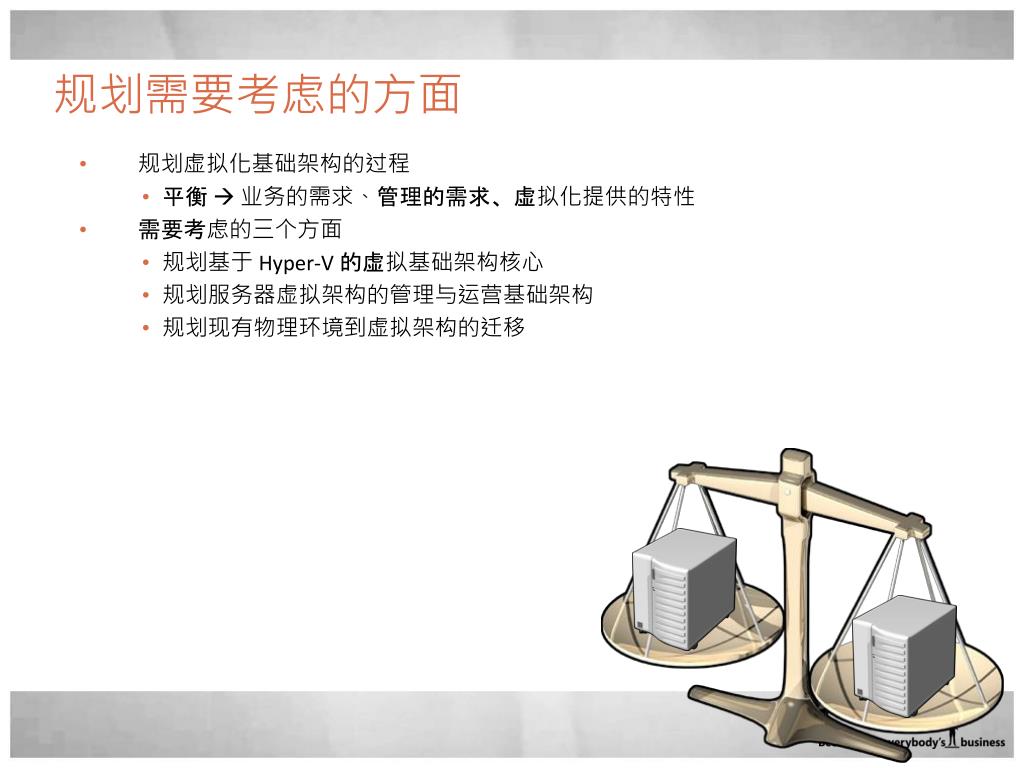

  30. 规划需要考虑的方面 • 规划虚拟化基础架构的过程 • 平衡  业务的需求、管理的需求、虚拟化提供的特性 • 需要考虑的三个方面 • 规划基于 Hyper-V 的虚拟基础架构核心 • 规划服务器虚拟架构的管理与运营基础架构 • 规划现有物理环境到虚拟架构的迁移

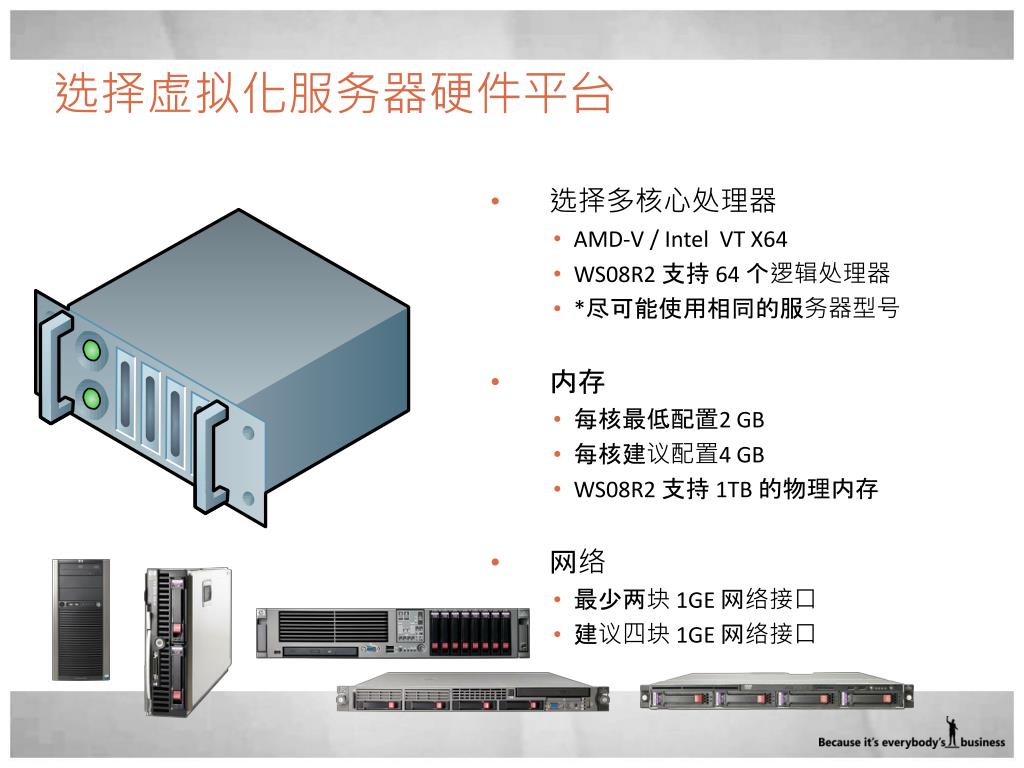

  31. 选择虚拟化服务器硬件平台 • 选择多核心处理器 • AMD-V / Intel VT X64 • WS08R2 支持 64 个逻辑处理器 • *尽可能使用相同的服务器型号 • 内存 • 每核最低配置2 GB • 每核建议配置4 GB • WS08R2 支持 1TB 的物理内存 • 网络 • 最少两块 1GE 网络接口 • 建议四块1GE 网络接口

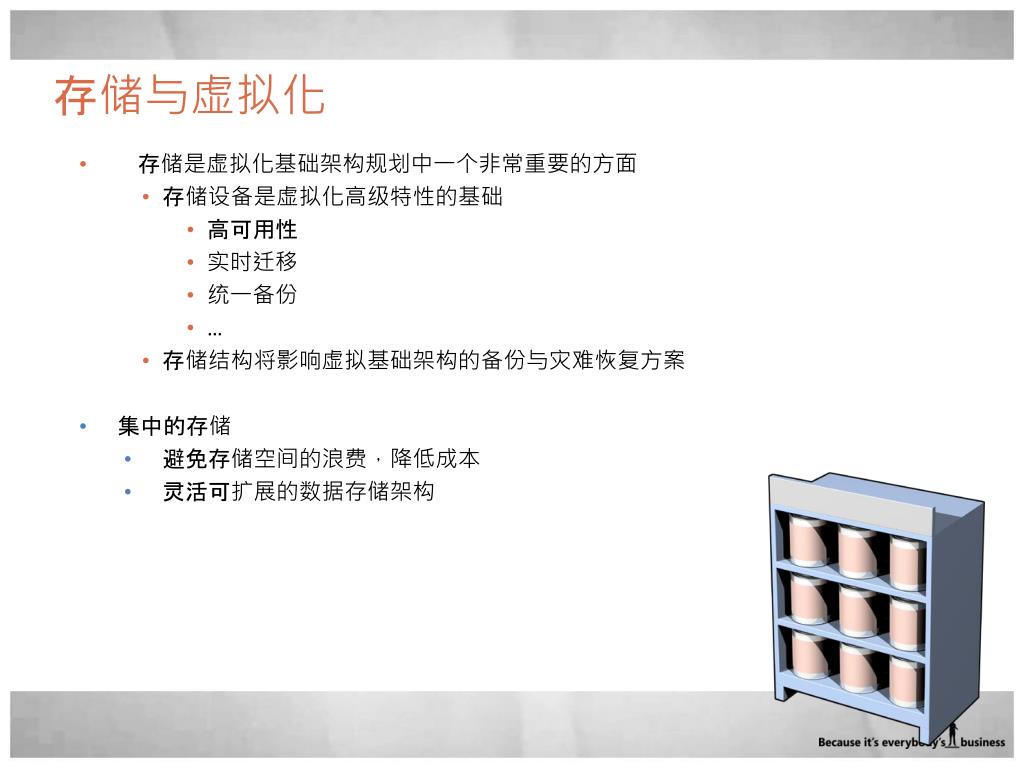

  32. 存储与虚拟化 • 存储是虚拟化基础架构规划中一个非常重要的方面 • 存储设备是虚拟化高级特性的基础 • 高可用性 • 实时迁移 • 统一备份 • … • 存储结构将影响虚拟基础架构的备份与灾难恢复方案 • 集中的存储 • 避免存储空间的浪费，降低成本 • 灵活可扩展的数据存储架构

  33. 虚拟化存储 • Hyper-V 支持的存储类型 • FC SAN • iSCSI SAN • NAS CIFS/SMB • DAS

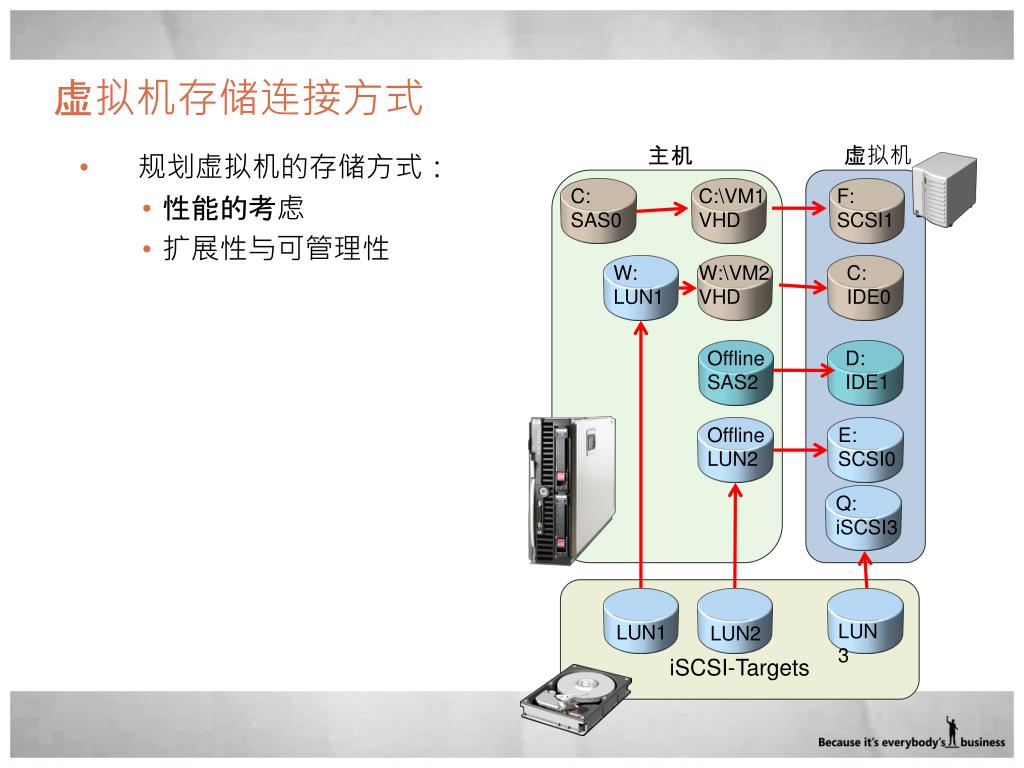

  34. 虚拟机存储连接方式 主机 虚拟机 • 规划虚拟机的存储方式： • 性能的考虑 • 扩展性与可管理性 W:\VM2VHD C:\VM1VHD F:SCSI1 C:IDE0 OfflineSAS2 D:IDE1 OfflineLUN2 Q:iSCSI3 E:SCSI0 C:SAS0 W:LUN1 LUN3 LUN1 LUN2 iSCSI-Targets

  35. Hyper-V 存储设备最佳实践 • 性能从最快到最慢 • 固定硬盘（Fixed disk）VHDs/直通硬盘 (Pass Through disk) • 性能很相近 • 动态扩展 VHDs • 按需增长，适用于测试环境和数据增长量小的场景。 • 管理友好的存储方式 • 直通硬盘(Pass-through) • 优点：虚拟机直接写硬盘，不需要通过VHD • 缺点: • 无法使用虚拟机快照 • 整个硬盘完全给一个虚拟机使用

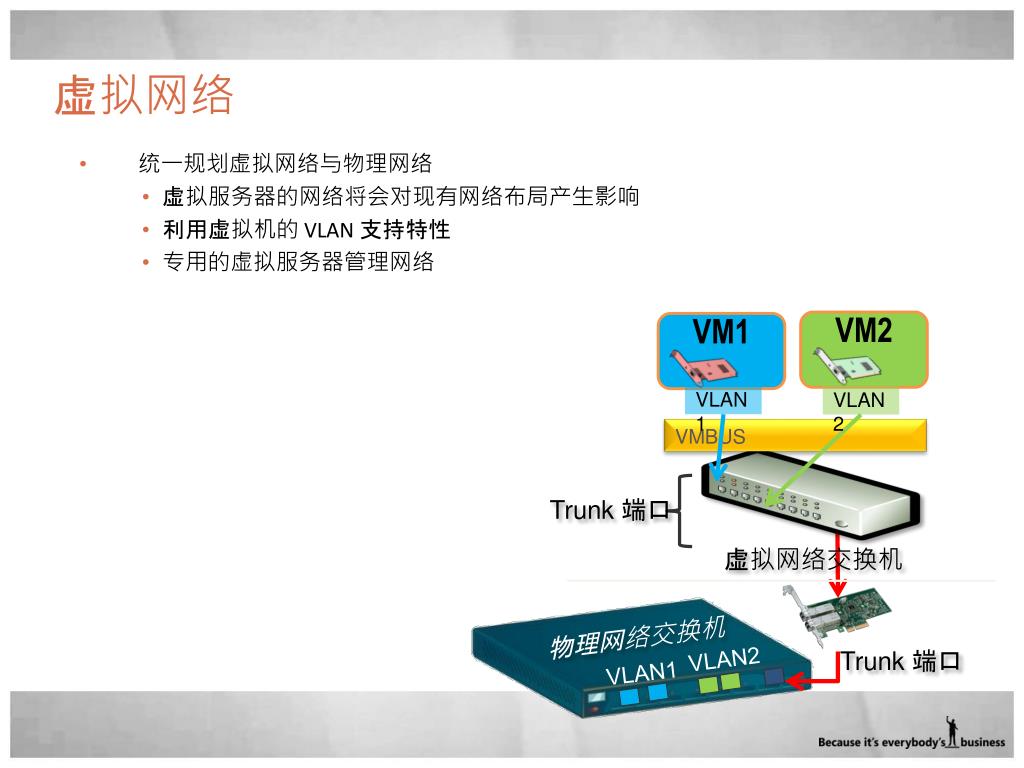

  36. 虚拟网络 • 统一规划虚拟网络与物理网络 • 虚拟服务器的网络将会对现有网络布局产生影响 • 利用虚拟机的 VLAN 支持特性 • 专用的虚拟服务器管理网络 VM2 VM1 VLAN1 VLAN2 VMBUS Trunk 端口 虚拟网络交换机 物理网络交换机 VLAN2 Trunk 端口 VLAN1

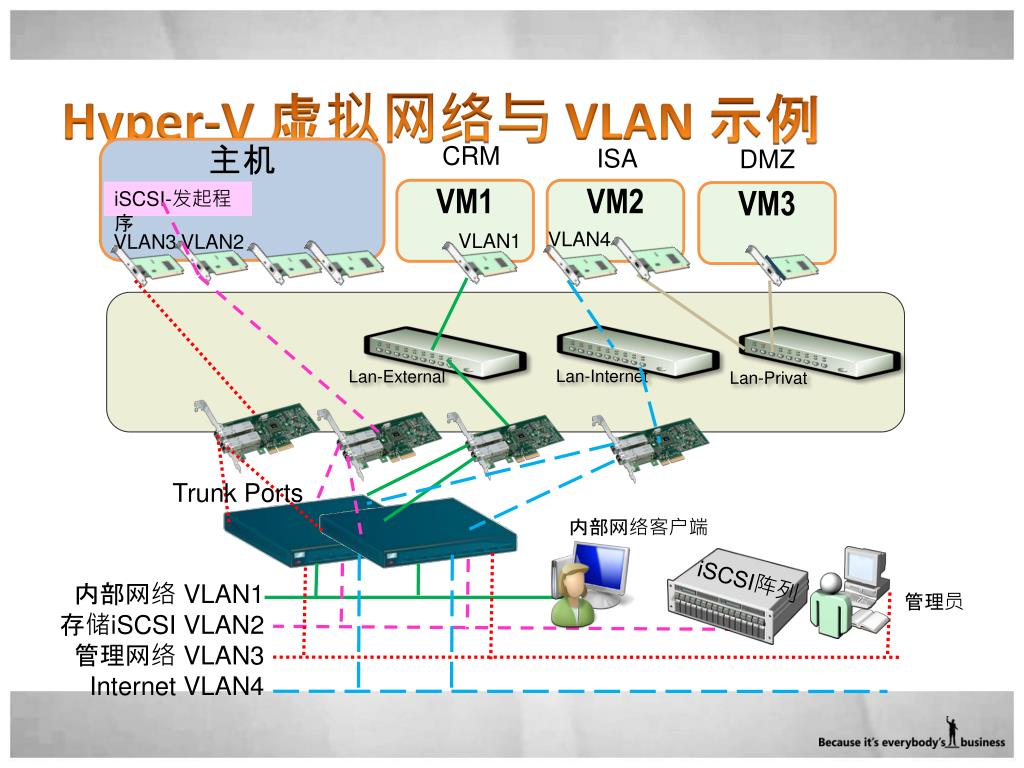

  37. Hyper-V 虚拟网络与 VLAN 示例 CRM ISA DMZ 主机 VM1 VM2 iSCSI-发起程序 VM3 VLAN4 VLAN1 VLAN3 VLAN2 Trunk Ports Lan-External Lan-Internet Lan-Privat 内部网络客户端 iSCSI阵列 内部网络 VLAN1 存储iSCSI VLAN2 管理网络 VLAN3 Internet VLAN4 管理员

  38. Q&A 问题解答
