Presentation Transcript
slide1

マントルにおける相転移とマグマ

1.マントルの相転移

マントル遷移層と下部マントル上部の相転移

下部マントルの相転移

下部マントルにおけるスピン転移

2.マグマの構造と物性(粘性・密度)

マグマの密度・粘性

マグマの構造

slide2

1.マントルの相転移

マントル遷移層の相転移

下部マントルの相転移

下部マントルにおけるスピン転移

slide5

Dry

Dry

Phase boundary of the decomposition of Ringwoodite

-0.4~1 MPa/K (Katsura et al., 2003; Fei et al., 2004; Litasov et al., 2005)

Compared to previous data: -2MPa/K (Ito and Takahashi, 1989; Irifune et al., 1998)

10

slide6

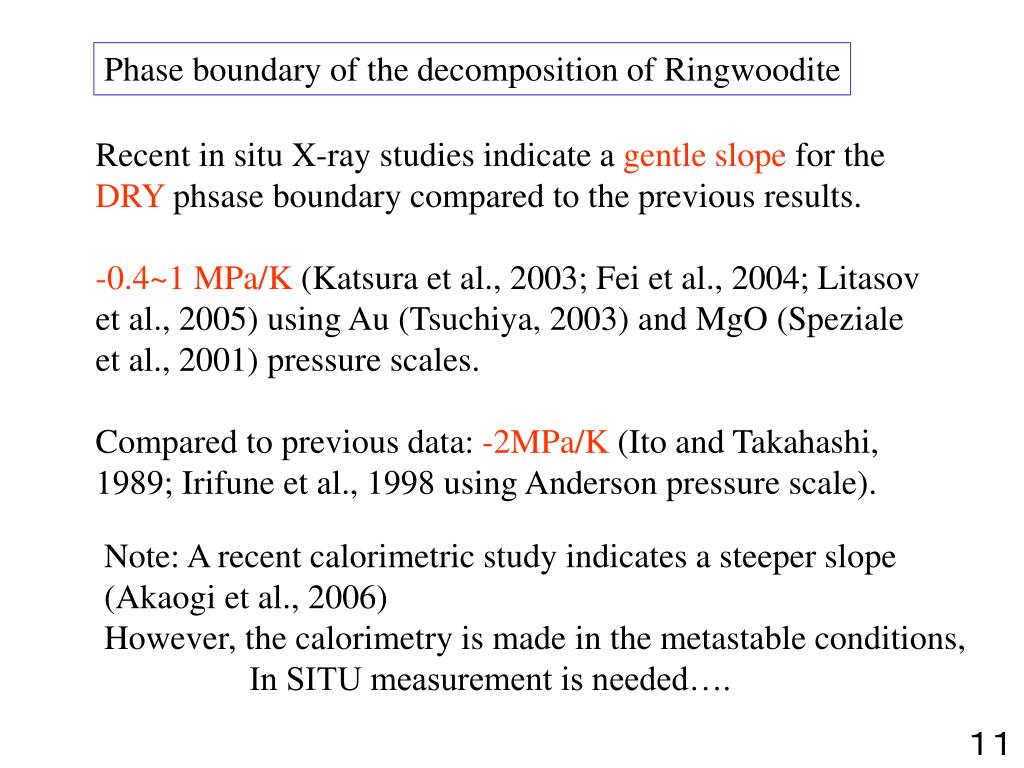

Phase boundary of the decomposition of Ringwoodite

Recent in situ X-ray studies indicate a gentle slope for the DRY phsase boundary compared to the previous results.

-0.4~1 MPa/K (Katsura et al., 2003; Fei et al., 2004; Litasov et al., 2005) using Au (Tsuchiya, 2003) and MgO (Speziale et al., 2001) pressure scales.

Compared to previous data: -2MPa/K (Ito and Takahashi, 1989; Irifune et al., 1998 using Anderson pressure scale).

Note: A recent calorimetric study indicates a steeper slope

(Akaogi et al., 2006)

However, the calorimetry is made in the metastable conditions,

In SITU measurement is needed….

11

slide7

マントル遷移層と下部マントルにおける輝石,ガーネットの相転移マントル遷移層と下部マントルにおける輝石,ガーネットの相転移

slide10

PREM

Basalt

Peridotite

slide11

下部マントルにおける相転移

ポストスチショバイト転移: CaCl2, a-PbO2, Pyrite型

ポストペロブスカイト転移

スピン転移(マグネシオブスタイト)

       (ペロブスカイト)

FeO(ブスタイト);B1,Rhombo,B2相への転移

Corundumの転移

slide12

最近報告された新しい高圧相

SiO2の多形: CaCl2 type, aPbO2 type, Pyrite type

MgSiO3の多形 CaIrO3 type (Post-perovskite)

Mg3Al2Si3O12の多形 CaIrO3 type

Aluminous CaSiO3の多形: Orthorhombic Perovskite

(Fe,Mg)Oの多形: Rhombohedral type, B8 (NiAs) type

Al2O3の多形: Rh2O3 type, CaIrO3 type

slide13

ポスト・ペロブスカイト転移

ペロブスカイト構造とポストペロブスカイト構造

slide14

ペロブスカイト構造とポストペロブスカイト(CaIrO3)構造ペロブスカイト構造とポストペロブスカイト(CaIrO3)構造

Perovskite

Post-perovskite

(CaIrO3)

slide16

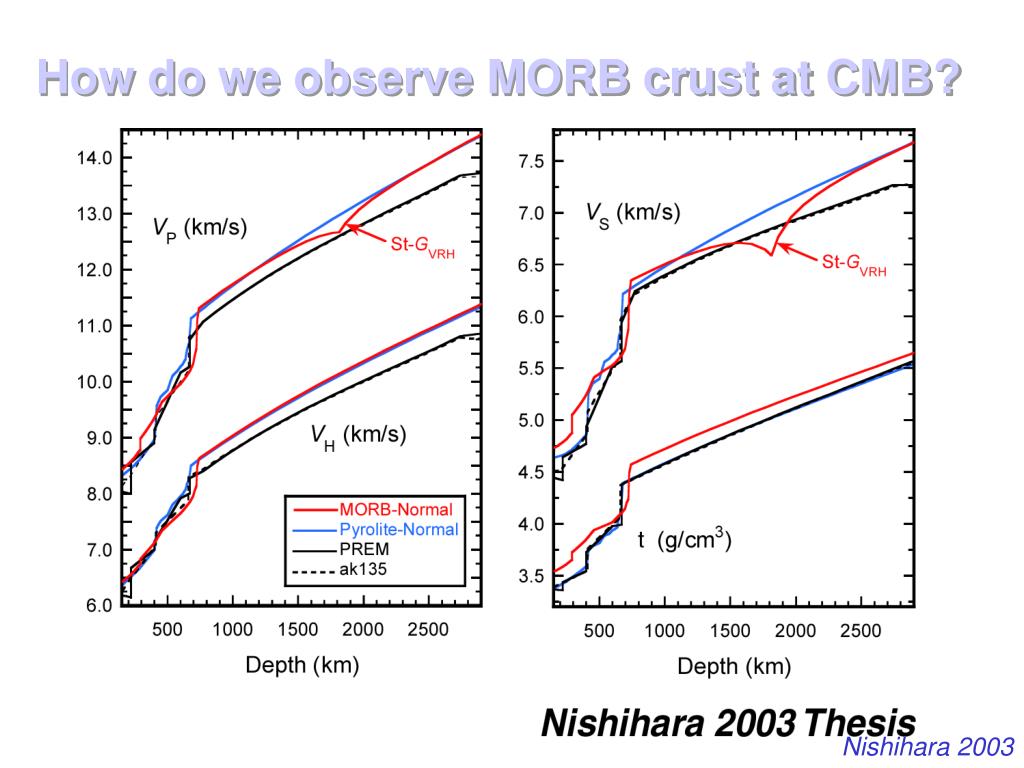

Deep subduction of MORB crust?

Density of MORB

volumes

Mineral chemistry

slide25

In Pyrolite

Pv  PPv

Vs = +1.5% (Wentzcovitch et al., 2006)

In MORB

Pv  PPv (Al- & Fe-rich)

Vs = -2% (Tsuchiya & Tsuchiya, 2006)

CaCl2-type SiO2-PbO2-type

Vs = -1% (Karki et al., 1997)

Negative velocity jump in MORB!

slide27

FeOの相転移

Rhombohedral相

B8 (NiAs型)相

slide33

これまで知られているSiO2の多形

Quartz, Tridymite, Cristobalite, Coesite, Stishovite

最近報告されたSiO2の多形

CaCl2 type

a-PbO2 type SiO2: Seifertite ザイフェルタイト(隕石中に見出された.)

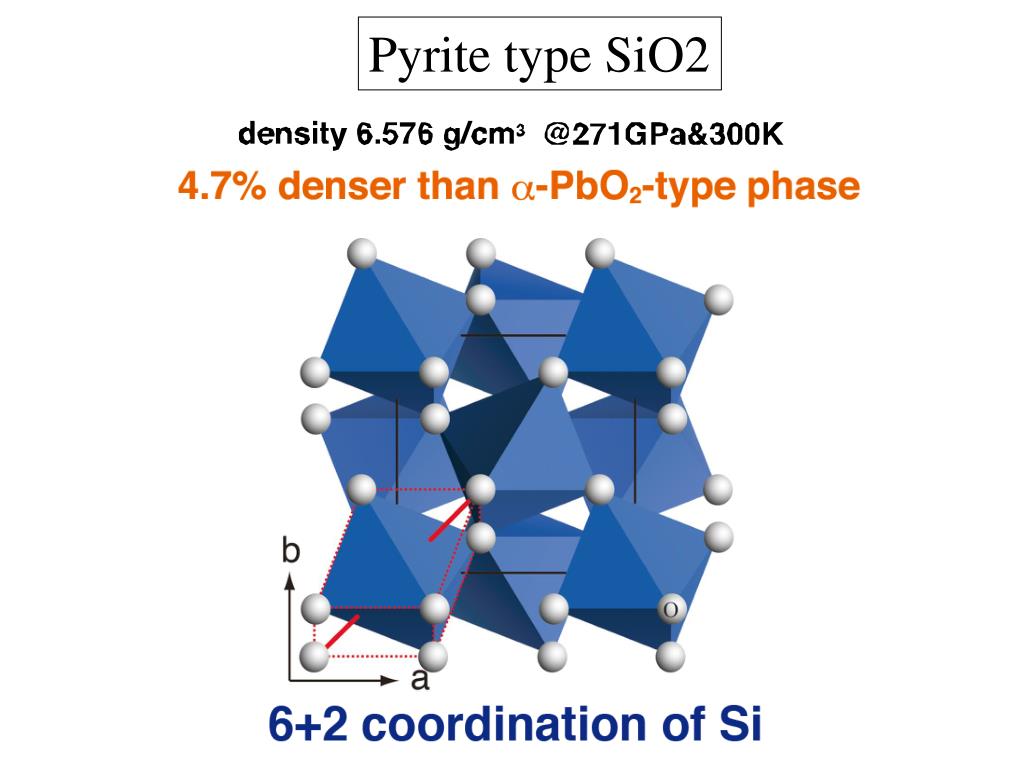

Pyrite type SiO2 (Kuwayama et al., 2006)

slide34

CaCl2 type

Rutile type

(Stishovite)

a-PbO2

Pyrite type

a-quartz

slide42

下部マントルにおけるスピン転移

マグネシオブスタイトとペロブスカイトのFe2+, Fe3+にhigh spin  low spin 転移が存在する.

slide43

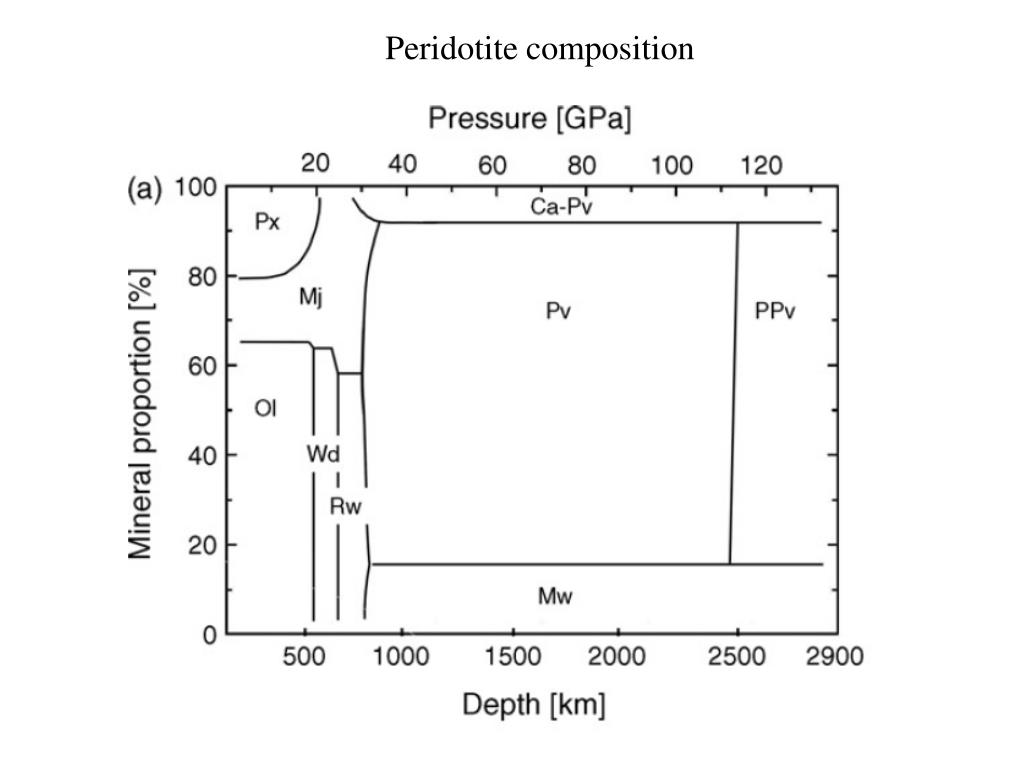

Pressure [GPa]

20

40

60

80

100

120

100

Ca-Pv

Px

80

Mj

Pv

PPv

60

Ol

Pv Spin tr.

Mineral proportion [%]

40

Wd

Rw

20

Mw

Spin tr.

0

500

1000

1500

2000

2500

Depth [km]

Figure 1(a)

slide44

Pressure [GPa]

20

40

60

80

100

120

100

CaTi2O4 type?

NAL

Px

80

Gt

Pv

PPv

60

Spin tr.

Mineral proportion [%]

40

O-CaPv

C-CaPv

20

Al-St

CaCl2

αPbO2

Seifertite?

0

500

1000

1500

2000

2500

Depth [km]

Figure 1(b)
