  1. 电气安全技术实验 环境与安全工程实验中心

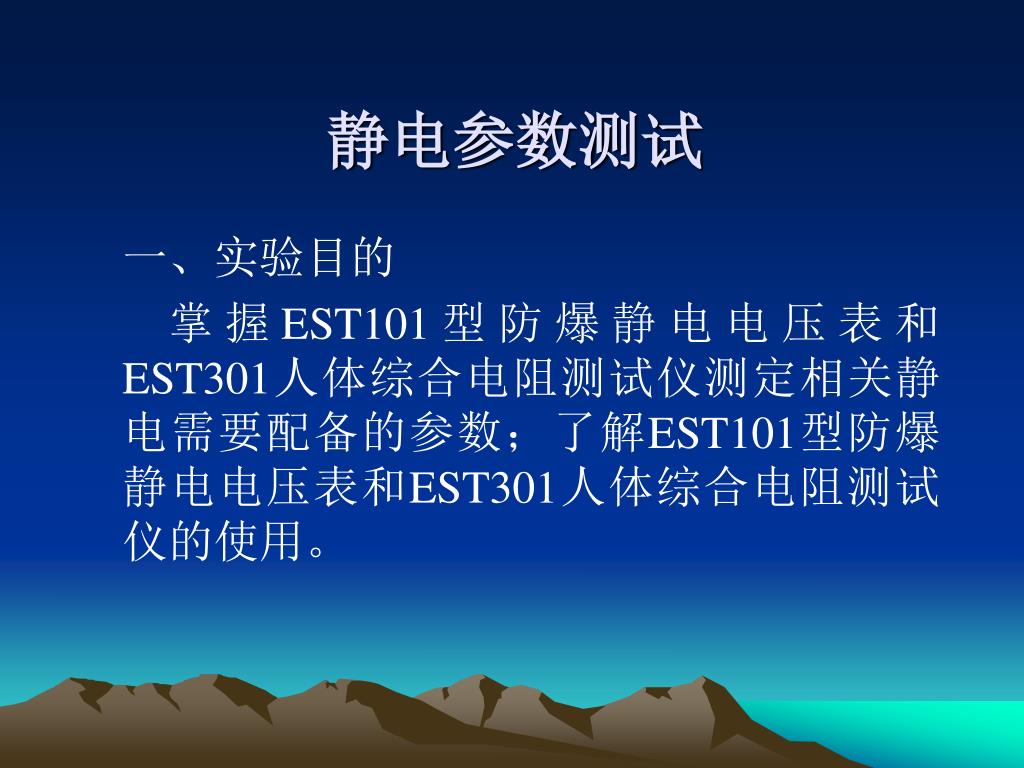

  2. 静电参数测试 一、实验目的 掌握EST101型防爆静电电压表和EST301人体综合电阻测试仪测定相关静电需要配备的参数；了解EST101型防爆静电电压表和EST301人体综合电阻测试仪的使用。

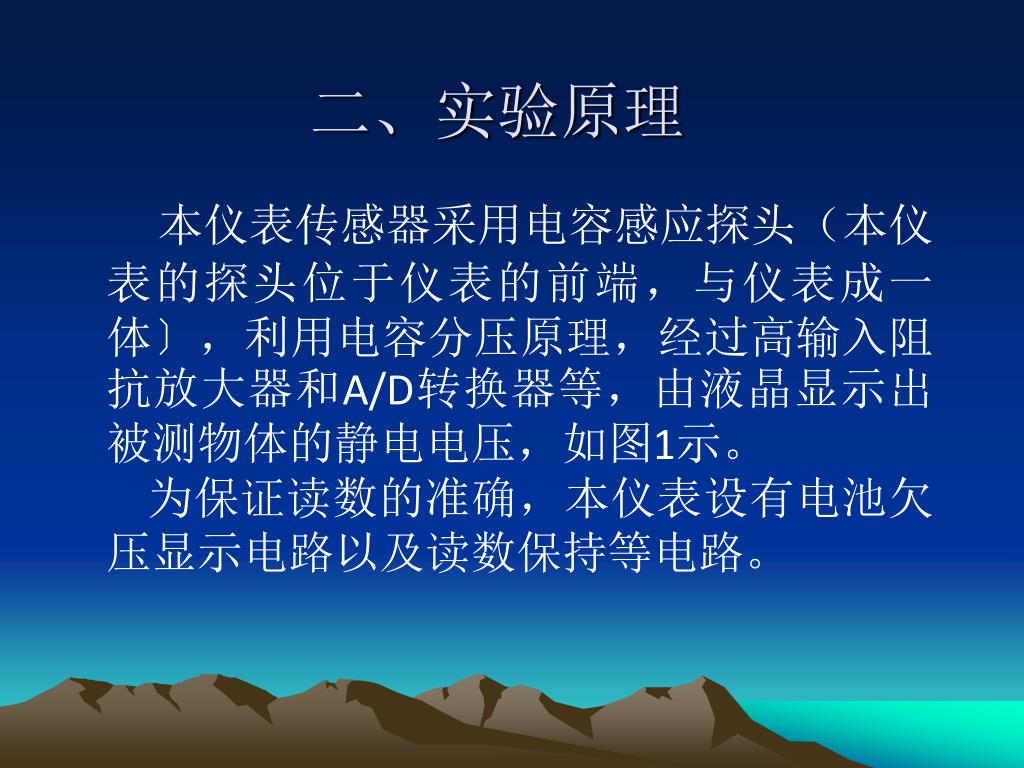

  3. 二、实验原理 • 本仪表传感器采用电容感应探头（本仪表的探头位于仪表的前端，与仪表成一体〕，利用电容分压原理，经过高输入阻抗放大器和A/D转换器等，由液晶显示出被测物体的静电电压，如图1示。 • 为保证读数的准确，本仪表设有电池欠压显示电路以及读数保持等电路。

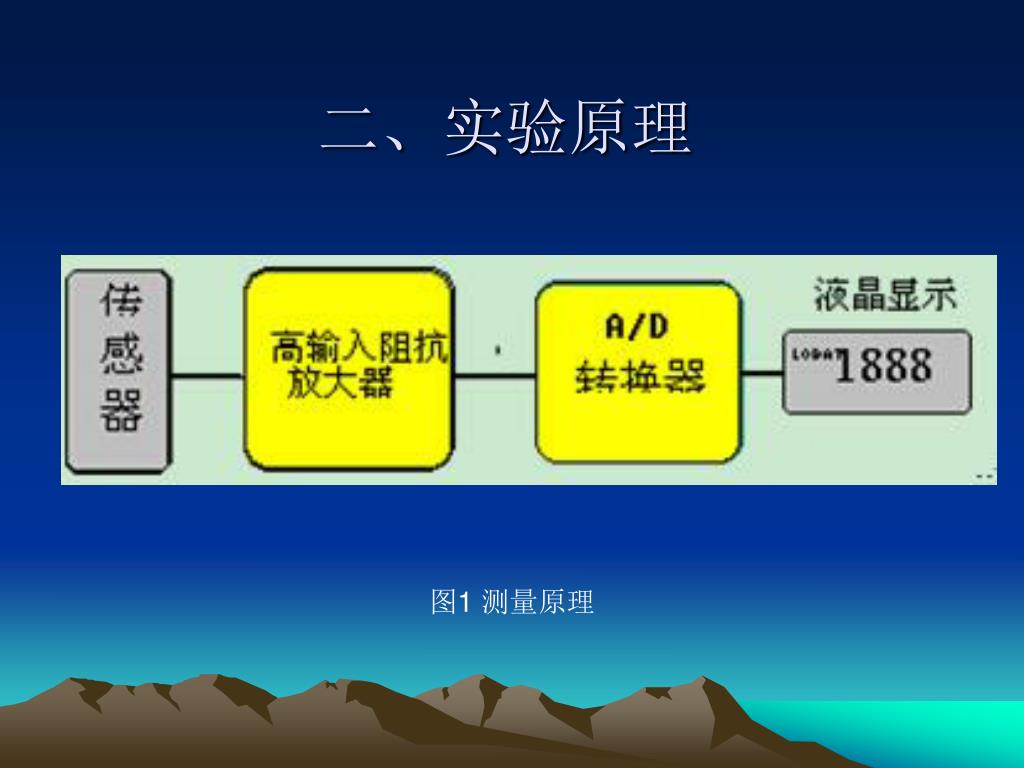

  4. 二、实验原理 图1 测量原理

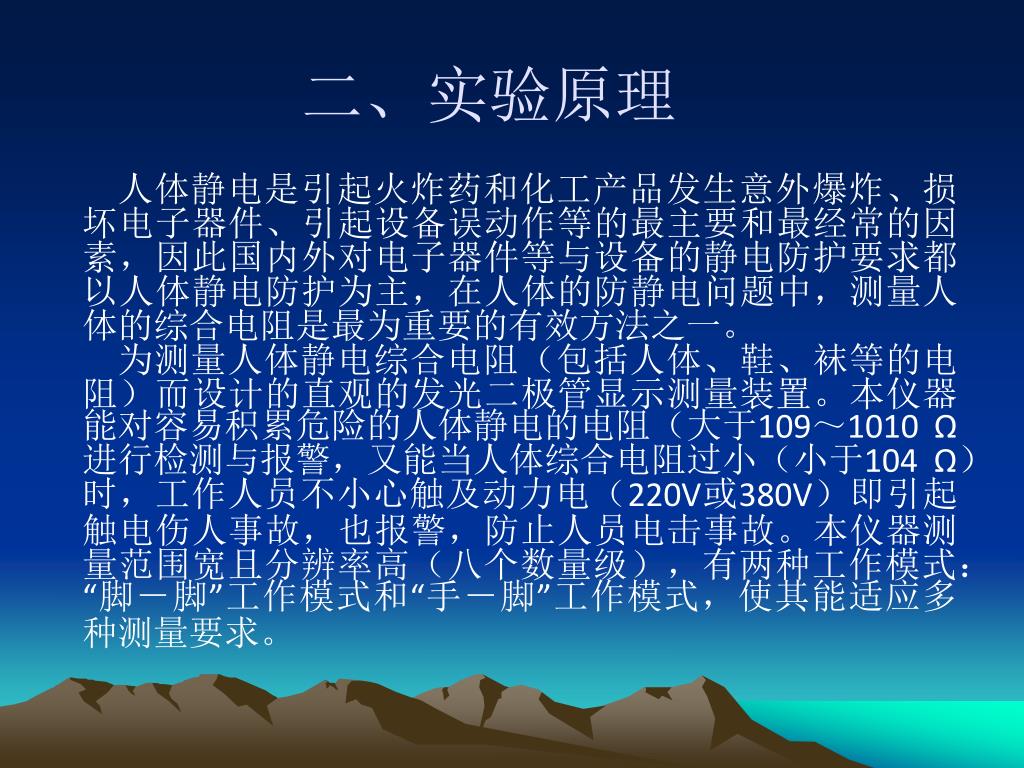

  5. 二、实验原理 人体静电是引起火炸药和化工产品发生意外爆炸、损坏电子器件、引起设备误动作等的最主要和最经常的因素，因此国内外对电子器件等与设备的静电防护要求都以人体静电防护为主，在人体的防静电问题中，测量人体的综合电阻是最为重要的有效方法之一。 为测量人体静电综合电阻（包括人体、鞋、袜等的电阻）而设计的直观的发光二极管显示测量装置。本仪器能对容易积累危险的人体静电的电阻（大于109～1010 Ω进行检测与报警，又能当人体综合电阻过小（小于104 Ω）时，工作人员不小心触及动力电（220V或380V）即引起触电伤人事故，也报警，防止人员电击事故。本仪器测量范围宽且分辨率高（八个数量级），有两种工作模式：“脚－脚”工作模式和“手－脚”工作模式，使其能适应多种测量要求。

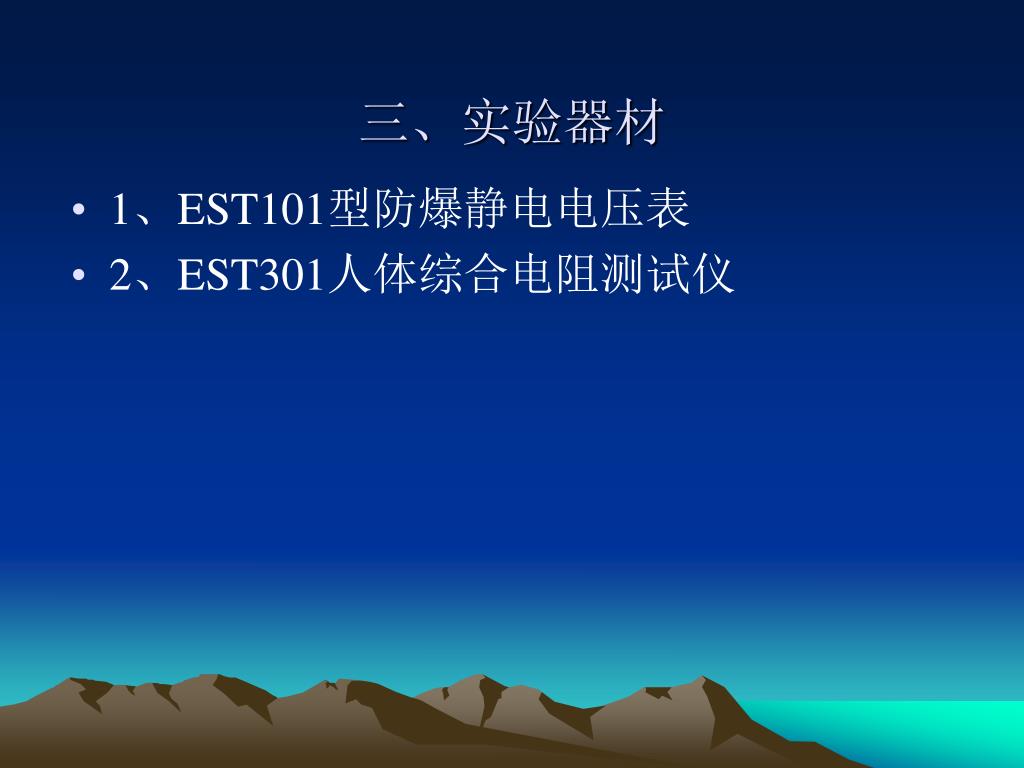

  6. 三、实验器材 • 1、EST101型防爆静电电压表 • 2、EST301人体综合电阻测试仪

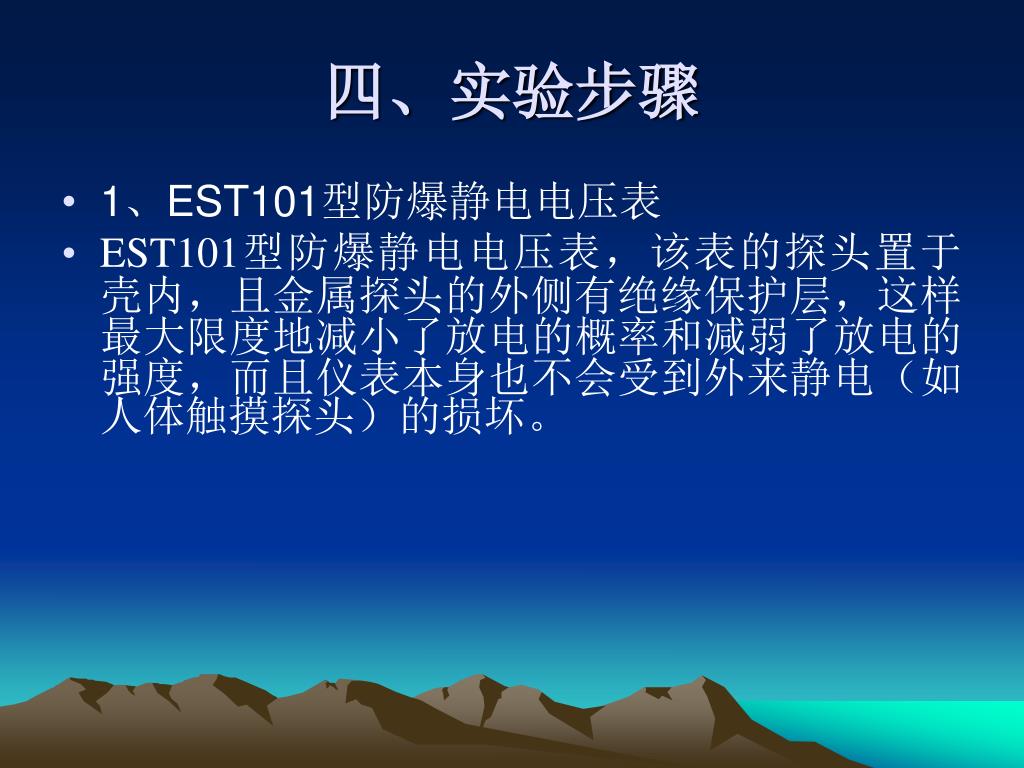

  7. 四、实验步骤 1、EST101型防爆静电电压表 EST101型防爆静电电压表，该表的探头置于壳内，且金属探头的外侧有绝缘保护层，这样最大限度地减小了放电的概率和减弱了放电的强度，而且仪表本身也不会受到外来静电（如人体触摸探头）的损坏。

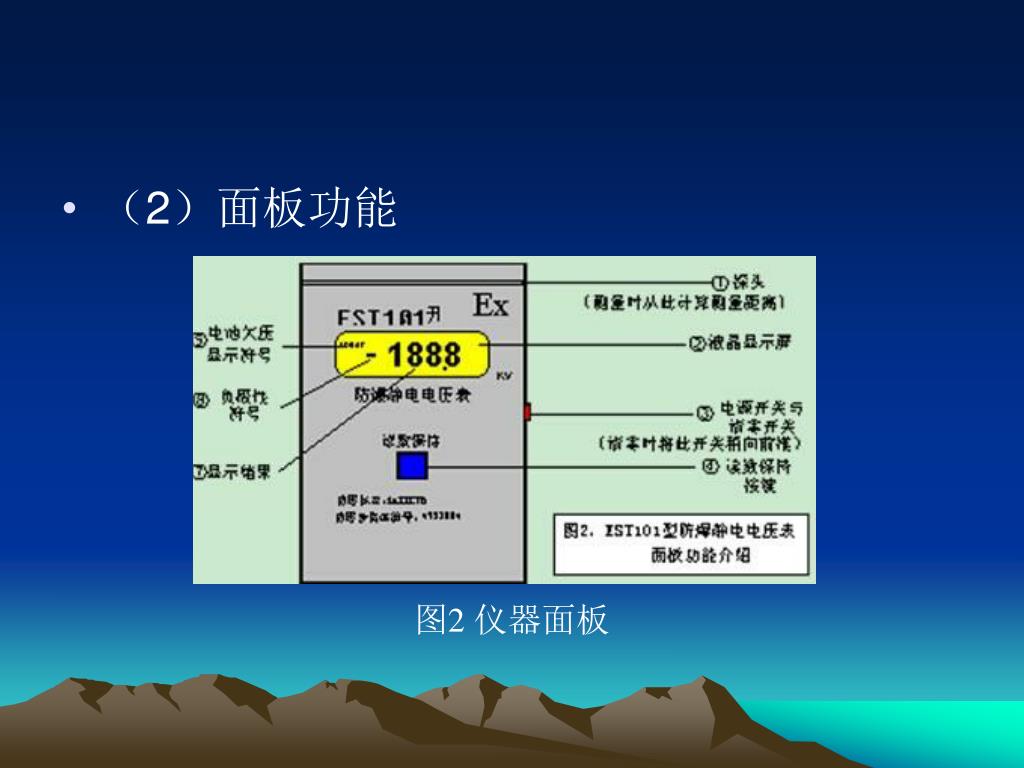

  8. （2）面板功能 图2 仪器面板

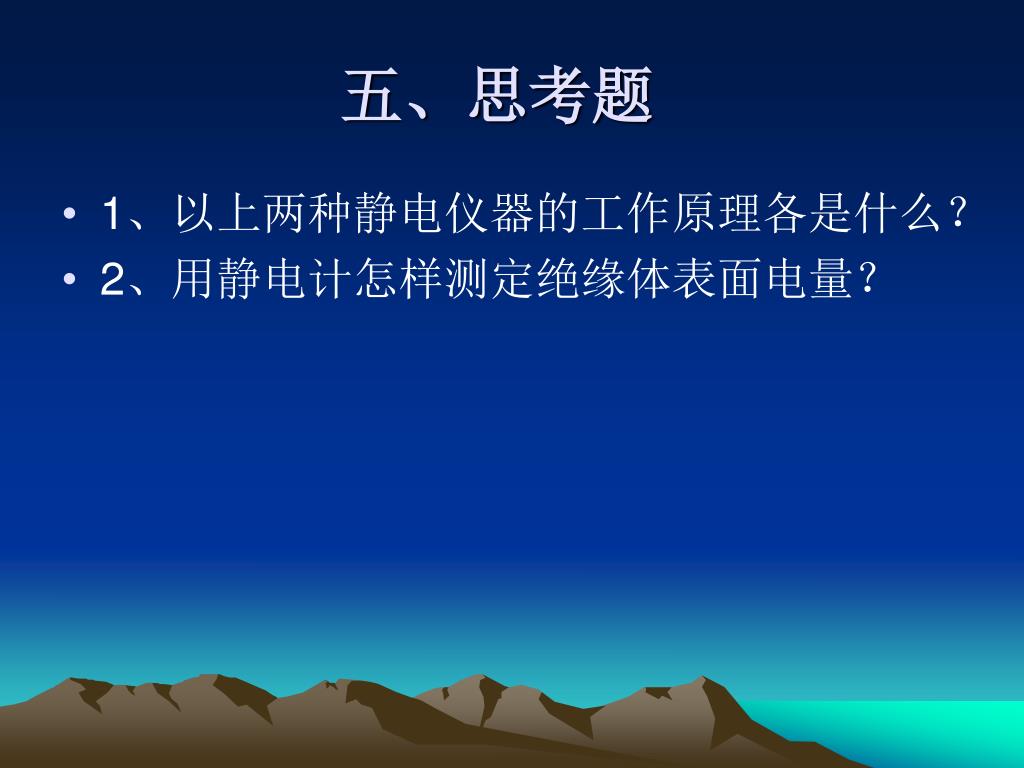

  9. 五、思考题 • 1、以上两种静电仪器的工作原理各是什么？ • 2、用静电计怎样测定绝缘体表面电量？

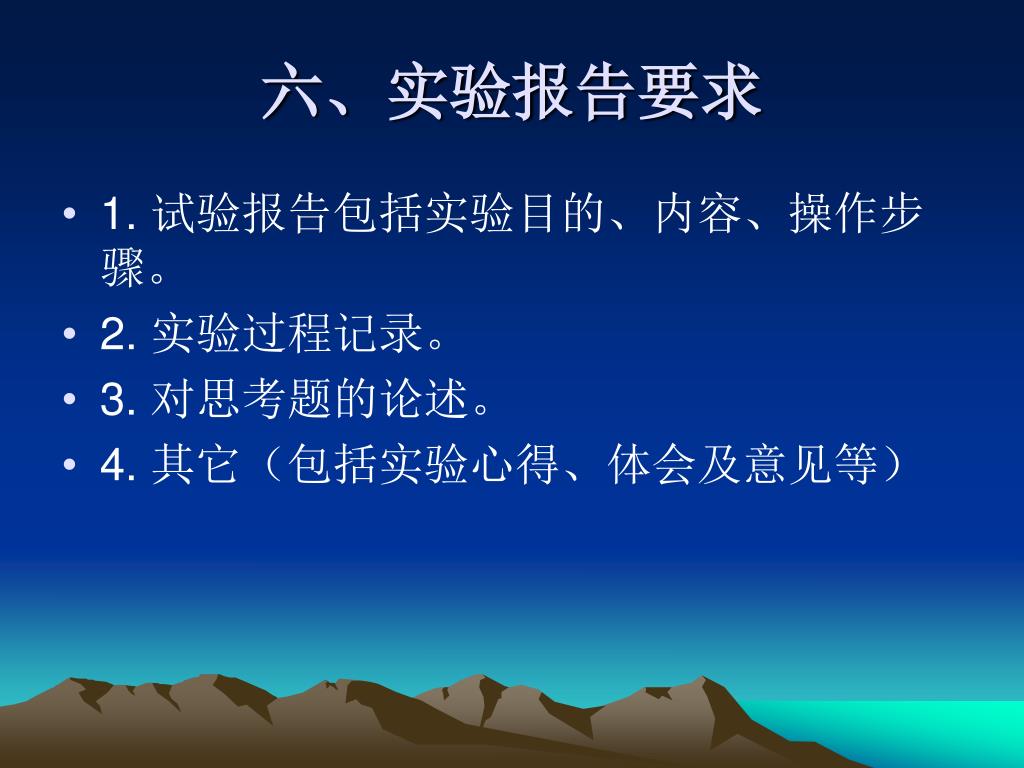

  10. 六、实验报告要求 1. 试验报告包括实验目的、内容、操作步骤。 2. 实验过程记录。 3. 对思考题的论述。 4. 其它（包括实验心得、体会及意见等）

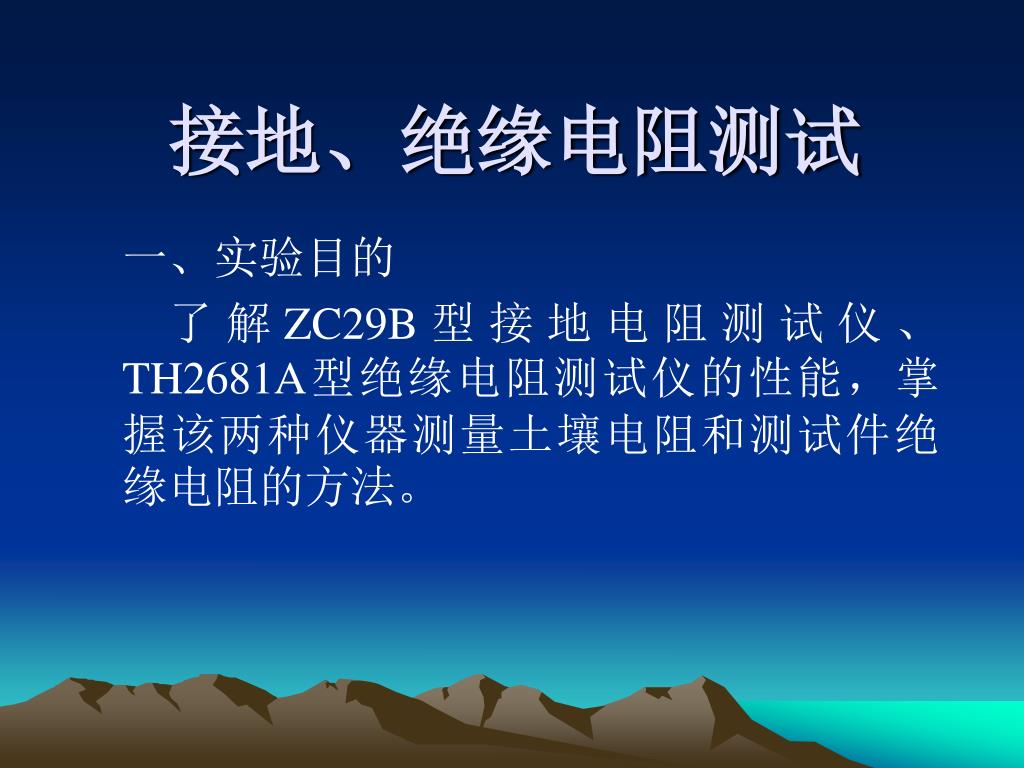

  11. 接地、绝缘电阻测试 一、实验目的 了解ZC29B型接地电阻测试仪、TH2681A型绝缘电阻测试仪的性能，掌握该两种仪器测量土壤电阻和测试件绝缘电阻的方法。

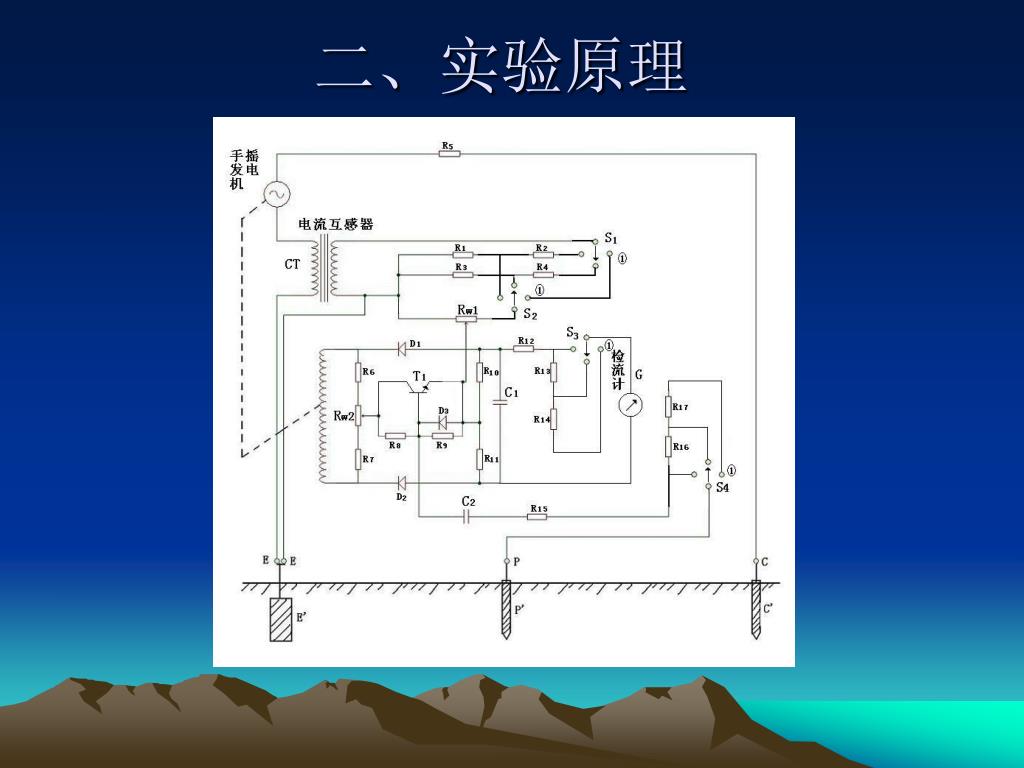

  12. 二、实验原理

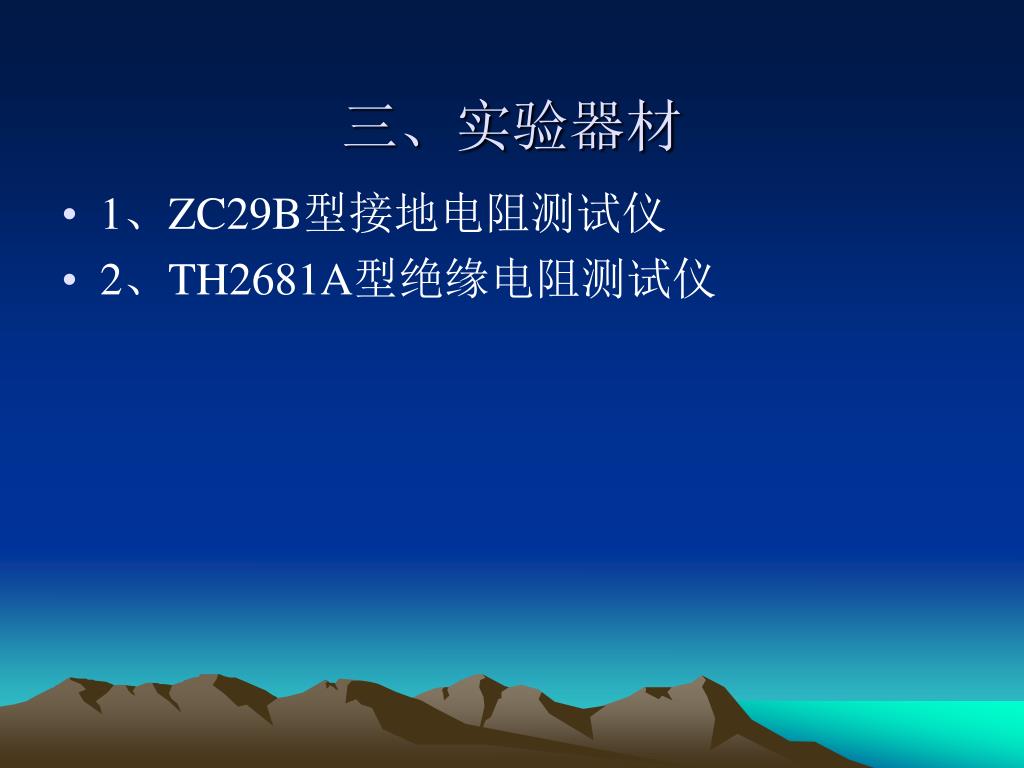

  13. 三、实验器材 • 1、ZC29B型接地电阻测试仪 • 2、TH2681A型绝缘电阻测试仪

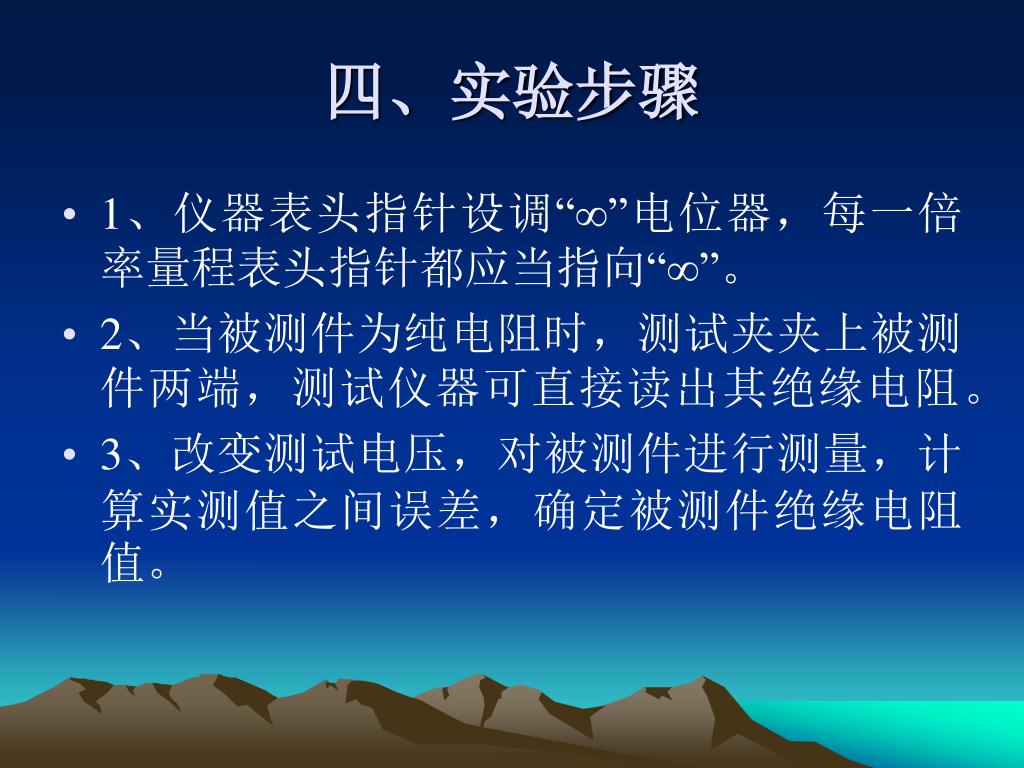

  14. 四、实验步骤 1、仪器表头指针设调“∞”电位器，每一倍率量程表头指针都应当指向“∞”。 2、当被测件为纯电阻时，测试夹夹上被测件两端，测试仪器可直接读出其绝缘电阻。 3、改变测试电压，对被测件进行测量，计算实测值之间误差，确定被测件绝缘电阻值。

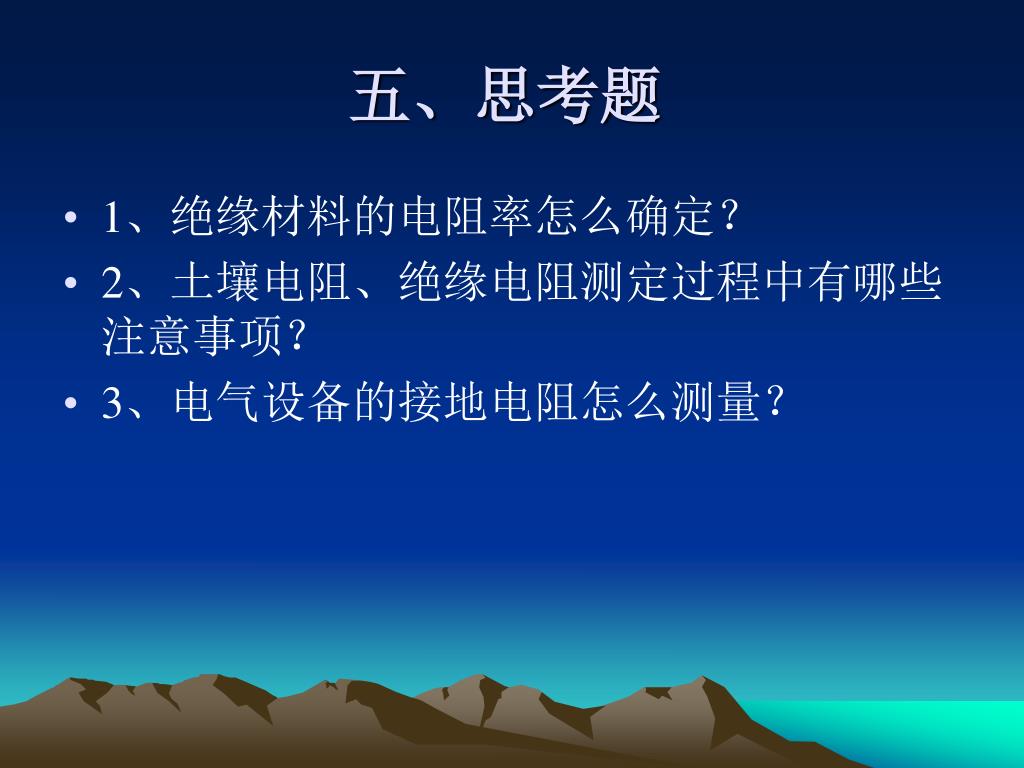

  15. 五、思考题 • 1、绝缘材料的电阻率怎么确定？ • 2、土壤电阻、绝缘电阻测定过程中有哪些注意事项？ • 3、电气设备的接地电阻怎么测量？

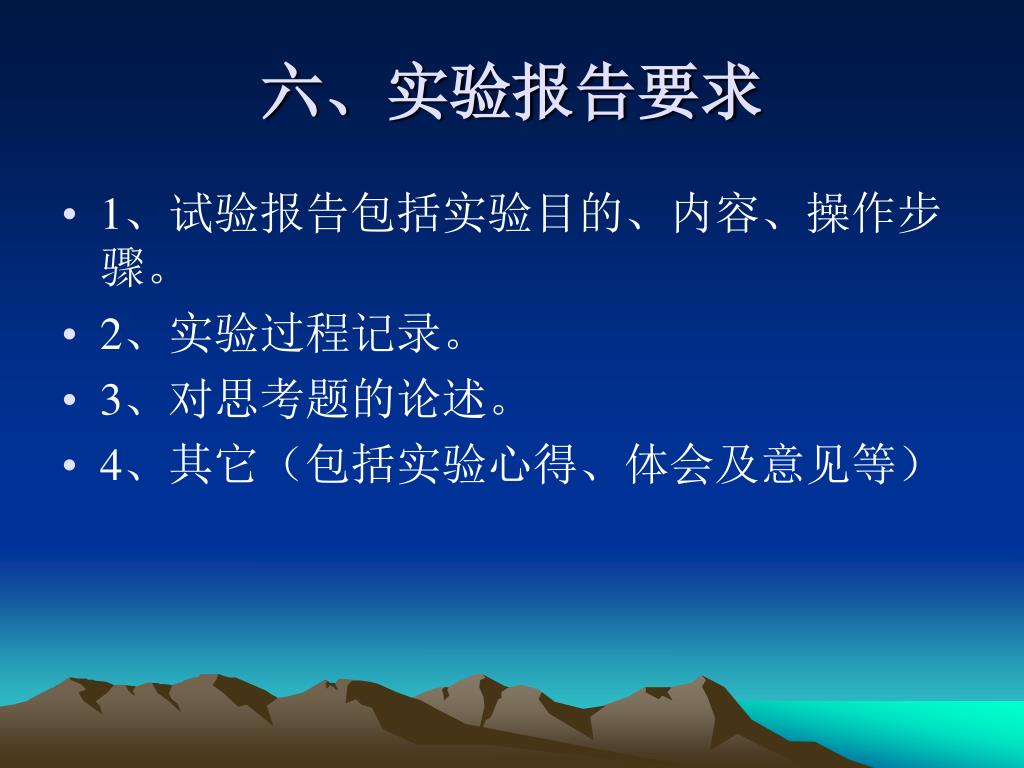

  16. 六、实验报告要求 1、试验报告包括实验目的、内容、操作步骤。 2、实验过程记录。 3、对思考题的论述。 4、其它（包括实验心得、体会及意见等）
