华为智真可视应急解决方案主打胶片

华为智真可视应急解决方案 主打胶片

Please delete this page before you present to customer

Filing and Renew Record

目录 1 需求分析 2 可视应急解决方案简介 3 应用场景&案例

自然灾害 事故灾难社会公共安全公共卫生安全 • 汶川大地震 • 美国卡特里娜飓风 • 中国暴雨水灾 • 埃及骚乱 • 美国911 • 突尼斯动乱 • 日本福岛核危机 • 墨西哥漏油事件 • 西班牙列车事故需求与挑战突发事件增多，需要提升政府应急处置能力 • 中国SARS • 德国大肠杆菌疫情 • 英国口蹄疫 • 新的要求和挑战远程协同高效指挥迅速响应

需求与挑战 多级、多中心之间交流不畅，缺乏有效协同沟通传统应急系统面临的挑战现场视音频信息无法实时获取影响决策的实效性、准确性视讯系统与监控系统独立建设资源无法共享多级指挥中心缺乏可视化的统一管理、统一调度手段

应急系统架构 可视应急在应急系统中的位置用户接入/展现平台应急系统架构 GPS 电话智真监控摄像头 PDA 电视墙 Web 移动指挥社会基础资源业务支撑平台地理信息系统预案管理系统移动应急系统风险源及目标防护系统多媒体信息发布系统多媒体信息发布系统可视化调度系统接处警系统应急培训系统视频会商系统预测预警系统 … … 政策，法律，法规，行业标准数据支撑平台融合数据仓库日常信息地理信息部门综合信息事件信息会议视频视频录像培训案例语音政府发文基础支撑平台视频监控系统数据交换与整合平台视频会议系统通信平台基础网络数据采集系统指挥场所会商室应急指挥车领导办公室指挥大厅报警器监控前端传统电话

建设目标 可视应急解决方案：以高质量的音视频技术为核心，整合视频会议、监控、移动视频等系统，在多级指挥中实现视频资源的统一管理、统一调用，协助用户快速掌控现状、高效决策！决策千里、高效协同

解决方案概述 决策指挥层智真决策室远程培训室指挥中心大厅数字对接媒体融合层可视调度台 SMC 录播服务器 MCU 媒体融合平台视频监控平台 IP/3G/PSTN/Satellite/Microwave 接入层视频监控智真/视讯终端下级指挥中心移动应急行业信息系统

系统设计考虑：平战结合 全员: • 行政视频会议 • 可视电话（桌面终端、软终端、移动终端） • 远程培训（实时培训或后期材料学习） • 应急录像回顾总结、案例入库平时决策人员: 执行人员：战时多媒体集群终端单兵视频采集 • 视频资源综合管理 • 多级多中心横纵联动 • 远程可视化决策指挥 • 多中心信息数据实时分享 • 视频会议、监控、移动图传、GIS/GPS等资源融合 • 现场视频实时回传 • 接收中心调度指令 • 双向音视频沟通

移动单兵 协同指挥智真决策媒体融合 • 监控和视频会议融合方案价值： • 跨区决策指挥过程中，可以实时获取现场监控视频 • 灵活调用应急系统各类数据 • 为决策过程提供信息支撑应急系统数据推送智真决策会商室指挥中心调度现场监控视频启动预案、灾情讨论智真可视应急平台方案优势： • 避免图像二次编解码，延时降低，图像质量有保证 • 系统集成度高，维护方便应急会议视频信息视频监控图像信息

移动单兵 协同指挥智真决策媒体融合 • 单兵系统、多媒体终端接入指挥中心方案价值：指挥中心 • 纵向到底，指挥过程中实现 “最后一公里”的信息传达 • 关键时刻回传现场图像信息 • 非常时期的视频取证 3G链路卫星链路方案优势： 3G链路接收端应急指挥车 3G基站微波链路 • 支持微波、3G、LTE等多种通信模式，灵活接入 • 支持多种类型前端设备，部署更方便手持终端车载终端车载终端发射端多媒体终端系统微波单兵系统

移动单兵 协同指挥智真决策媒体融合 • 微波单兵应用：视频取证单兵接收机可部署在车辆、大楼等处，实时接收和查看现场视音频证据秘密取证微波（COFDM频分复用技术）对目标隐蔽、近距离取证公开取证对目标灵活、机动取证应急布控取证 • 微波可覆盖500m~15km范围（与微波频段、障碍物等环境条件相关） • 单兵与接收机间可以双向语音对讲单兵图像接收机对固定区域进行隐蔽、长时间取证

移动单兵 协同指挥智真决策媒体融合 • 融合调度、协同指挥方案价值： • 在决策指挥会议中直接调用监控、集群终端图像指挥中心统一调度多级视频协同方案优势：可视调度台 • 智真会议系统与多媒体集群系统双向音视频通信 • 集群终端实时接收监控图像 • 集群终端间双向音视频通信移动单兵监控系统集群手持终端集群车载终端微波单兵系统

移动单兵 协同指挥智真决策媒体融合 • 可视调度台集中控制方案价值： • 视频会议和视频监控的资源统一查询、显示、管理 • 可视化预览调度，直观易用 • 简洁高效的会控操作方案优势： • 全触控操作 • 界面友好，资源统一调度

移动单兵 协同指挥智真决策媒体融合 • 多指挥中心协同作战上级指挥中心方案价值： • 跨区域应急指挥场景，上级中心统一指挥 • 多级多中心音视频联动、资源共享、高效决策指挥中心显示可视调度台媒体融合平台监控管理平台视讯平台下级指挥中心2 下级指挥中心1 方案优势： • 跨区扁平化指挥体系 • 横纵网格化指挥协同可视调度台可视调度台视讯平台视讯平台事故现场会议电视视频监控

移动单兵 协同指挥智真决策媒体融合 • 智真决策会商方案价值： • 端到端1080 60帧超高清 • 真人大小，面对面的交流体验 • 高清辅流实时传送GPS、GIS等行业系统信息方案优势： • 电信级设计，多重备份机制 • 三重加密确保会议安全 • 先进的音视频算法，强大的网络适应性，轻松应对低带宽和恶劣网络环境 1080P/60

移动单兵 协同指挥智真决策媒体融合 • 指挥大厅专业设计智真决策室指挥中心大厅

客户价值 智真决策会商，面对面交流多级多中心协同决策日常办公多级协同客户价值视讯、监控、移动融合 “最后一公里”指挥信息传达信息采集指挥传达

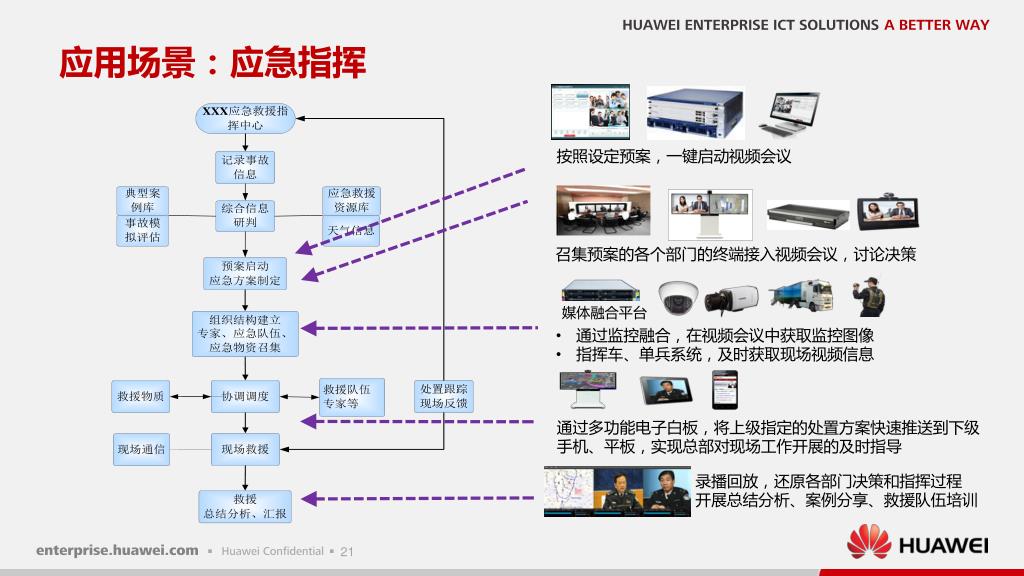

应用场景：应急指挥 按照设定预案，一键启动视频会议召集预案的各个部门的终端接入视频会议，讨论决策媒体融合平台 • 通过监控融合，在视频会议中获取监控图像 • 指挥车、单兵系统，及时获取现场视频信息通过多功能电子白板，将上级指定的处置方案快速推送到下级手机、平板，实现总部对现场工作开展的及时指导录播回放，还原各部门决策和指挥过程开展总结分析、案例分享、救援队伍培训

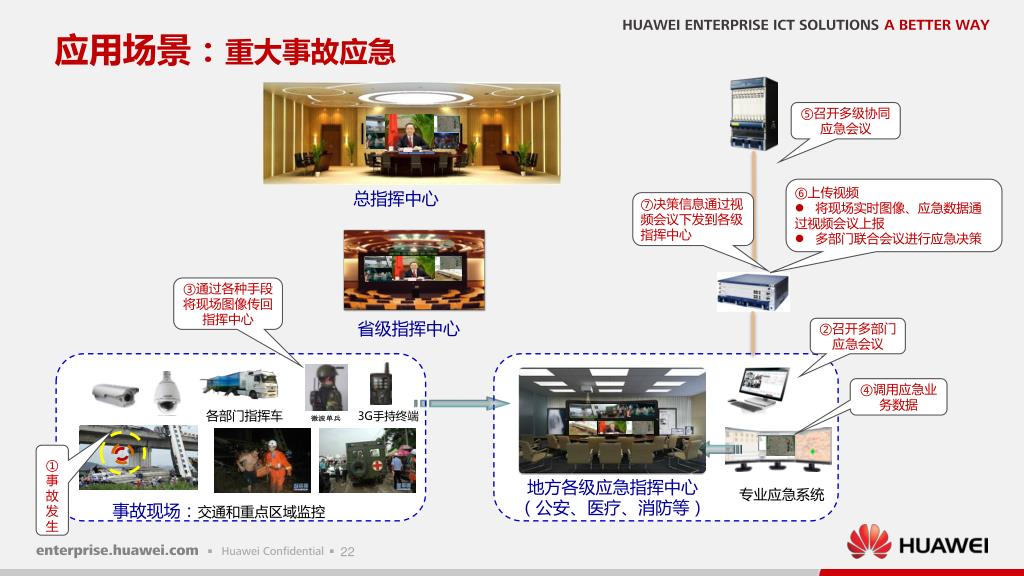

应用场景：重大事故应急 ⑤召开多级协同应急会议 • ⑥上传视频 • 将现场实时图像、应急数据通过视频会议上报 • 多部门联合会议进行应急决策 ⑦决策信息通过视频会议下发到各级指挥中心总指挥中心 ③通过各种手段将现场图像传回指挥中心 ②召开多部门应急会议省级指挥中心 ④调用应急业务数据各部门指挥车 3G手持终端地方各级应急指挥中心（公安、医疗、消防等） ①事故发生专业应急系统事故现场：交通和重点区域监控

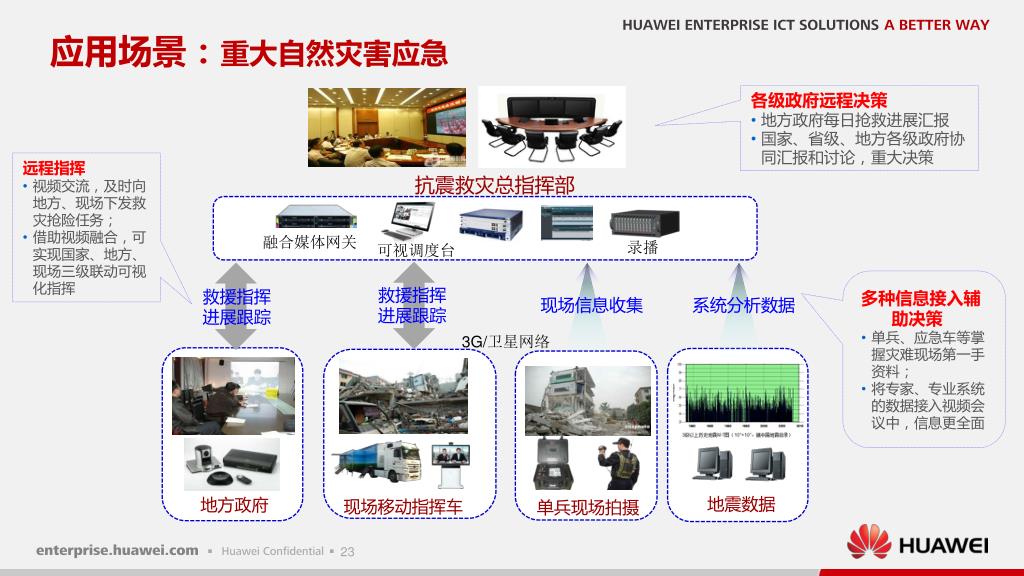

应用场景：重大自然灾害应急 • 各级政府远程决策 • 地方政府每日抢救进展汇报 • 国家、省级、地方各级政府协同汇报和讨论，重大决策 • 远程指挥 • 视频交流，及时向地方、现场下发救灾抢险任务； • 借助视频融合，可实现国家、地方、现场三级联动可视化指挥抗震救灾总指挥部融合媒体网关录播可视调度台 • 多种信息接入辅助决策 • 单兵、应急车等掌握灾难现场第一手资料； • 将专家、专业系统的数据接入视频会议中，信息更全面救援指挥进展跟踪救援指挥进展跟踪现场信息收集系统分析数据 3G/卫星网络地震数据地方政府现场移动指挥车单兵现场拍摄

成功故事：湖南水文 客户需求 • 全省各市（州）水文局、水文站之间高清视频交流（需与现网14个点互通） • 视频会议与监控系统的统一管理和可视化调度； • 架构灵活，扩容方便；技术先进、安全可靠，易于维护解决方案 • 以MCU VP8650为核心，建设覆盖省、14个市（州）水文局以及36个水文站（ 108个水文监控点）的高清视频会议系统； • 以华为视讯和监控平台层（天地伟业EASY7 ）无缝对接，实现视频会议系统实时调用水文监控点的监控信号； • 利用华为可视调度台，实现视频会议、视频监控等多种资源的统一调度、管理；客户价值 • 湖南省水文局及14个市（州）水文局、36个水文站间高效的实时交流和协商 • 调度重大水文相关事件现场图像，实现面对面的应急指挥和情况交流 • 整套系统安全稳定、灵活方便，为全省水文工作的高效运转提供了可靠的硬件基础

成功故事：山东信访 客户需求 • 以山东省信访信息系统专网为依托，搭建视频会议服务平台和图像采集系统 • 建设图像融合系统，实现视频会议系统对监控信号的实时调度 • 实现省、地市、区/县的分级分权管理控制。现网解决方案 • 以华为视讯平台为核心，融合华为监控平台VCN3000，分级分权进行管理控制。 • 采用华为高清终端VCT9030，实现省局、17个地市及约200个区县的高清视频通信 • 利用视频编码器实现全省模拟监控摄像头（现网）的数字化和统一接入 • 通过华为可视调度台，实现视频资源的可视化调度与管理客户价值 • 实现山东省信访工作有效连接、统一指挥调度 • 提高信访工作的联动效率，健全完善信访事项办理的会商协调机制 • 充分利用现有设备，保护用户投资，提升投资建设效率

成功故事：海淀应急 客户需求 • 突发事件频发，需要政府高效处理自然灾害、公共卫生、事故灾难等社会安全事件 • 当突发事件发生时，传统的电话和电子邮件等沟通方式效率不高 • 现网标清视频会议系统清晰度低、技术落后、体验性差、未来可演进性比较弱解决方案 • 以全适配ＭCU VP9660为核心，SMC2.0为主线，构建海淀区应急视频会议平台 • 利用移动单兵、3G手持终端和应急指挥车视频通讯等多种手段，深入“最后一公里”,实时展现应急现场最新动态 • 多终端&多格式融合，实现视频资源的有效整合与利用。客户价值 • 华为应急会商指挥解决方案正应用于海淀应急办总部和4个委办局专项指挥部、35个街镇分指挥部 • 视频资源的统一管理、统一调用，协助应急办实现横纵联动、高效协同决策高 • 效应对突发事件的同时，还用于召开日常会议和培训计划的实施

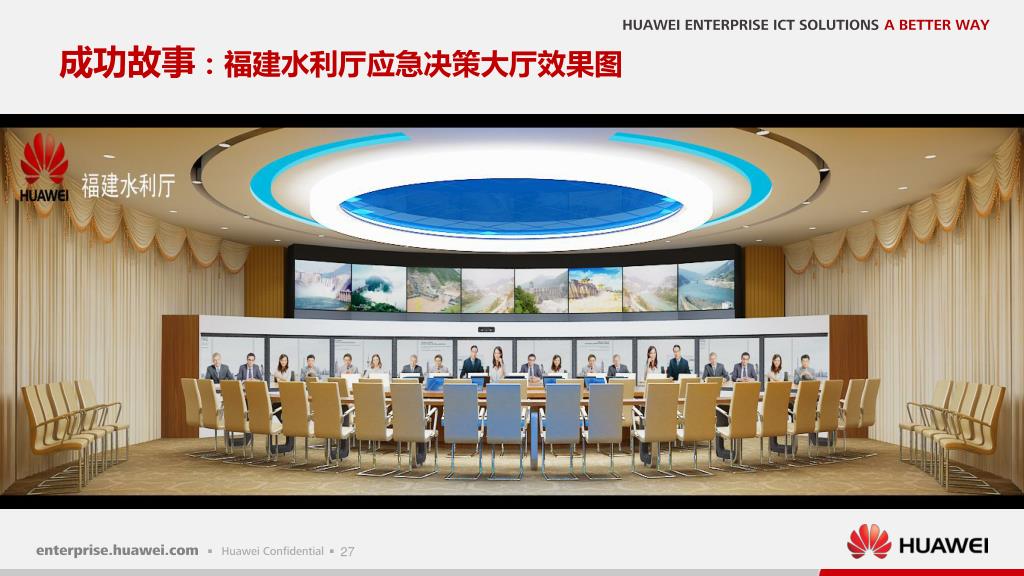

成功故事：福建水利厅应急决策大厅效果图

视讯监控模拟转接融合 方案特点： • 优点：无需改动现网会议电视或监控系统，实施措施简单，建设成本低 • 不足：操作管理复杂。会议电视和监控相互独立，需分别进行控制操作，无法实现统一系统、及时高效的指挥调度功能 • 适用场合： • 客户只需要简单的观看监控图像 • 现有监控系统不能替换或改动 • 现有监控平台不提供和视讯对接 • 客户低成本需求会议终端2 会议终端1 （模拟转接）解码器管理平台 IP网络 IP网络 MCU SMC DVS • 说明： • 监控平台解码输出的模拟图像直接接入会议终端1 • 监控系统和会议系统完全独立矩阵根据项目实际需求选择融合方式 IPC 模拟摄像机录像机

视讯监控数字融合 视频会议系统监控系统方案特点： • 优点：会议电视系统实现监控信号接入，在会议系统中统一操作，易用性、集成度更好 • 不足：有些项目，监控平台品牌复杂，并且有些厂家使用的是非标协议，需要对方开放接口 • 适用场合： • 用户没有部署监控系统，系统全新建设视频监控及视频会议系统 • 用户需要数字融合，在视频会议系统上可以控制和接入监控视频 MCU 融合媒体平台监控平台对接客户端监控平台解码器终端3 终端1 终端2 根据项目实际需求选择融合方式

华为智真可视应急解决方案 主打胶片
