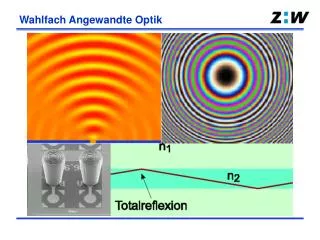

  1. Wahlfach Angewandte Optik

  2. Wahlfach Angewandte Optik Angewandte Optik Materialbearbeitung Biosensorik Photonik

  3. Ziel und Aufbau des Wahlfaches • Physikalischen Grundlagen zum Verständnis moderner Zweige der angewandten Optik Ziel des Wahlfaches • Vermittlung experimenteller Fähigkeiten in drei angewandten Vertiefungsrichtungen, Praktikum, Projektarbeiten, Diplomarbeiten Inhaltlicher Aufbau Grundlagenteil, 10 Wochen Vertiefungs- richtung I: Optische Biosensorik Vertiefungs- richtung II: Faseroptische Sensorik und Messtechnik Vertiefungs- richtung III: Materialbearbeitungmit Hoch- leistungslasern

  4. Vertiefung I: Optische Biosensoren Inhalt der Vertiefung in Biosensoren, Messtechnik • Übersicht: Optik aus dem Gesichtspunkt der Biosensorik und der Messtechnik • Messprinzipien: Refraktometrie, Absorption, Lumineszenz, Interferenz, Streuung • Messtechnik: Integrierte Optik (Wellenleiter), Plasmonenresonanz, Holographie, Lebensdauer von Zuständen, Signalkorrelationen, Mustererkennung • Anwendungen: medizinische Diagnostik, Qualitätskontrolle, Überwachung

  5. Sensoren Elemente eines Sensors Was wird gemessen? • Antikörper „fängt“ Fremdkörper • DNS bildet Doppelstrang • Krebszellen streuen Licht • Strömungsprofile • Verformungen unter Last • Distanzen • Temperaturen • ………. Optische Messgrössen Weshalb mit Optik ? • Kleinste Dimensionen (<Nanometer) • Hochempfindlich (einzelne Moleküle) • Zugänglichkeit („kontaktlos“) • Intensitäten • Phasen (Lage von Mustern) • Koppelwinkel • Polarisation, Polarisationsgrad

  6. Wellenleiter Signalerzeugung: • Wellenleiter beschränkt räumliche Beleuchtung • Wechselwirkung ist polarisationsabhängig • optisches Signal: Phasendifferenz der Polarisationen

  7. Interferenzmuster Signalverarbeitung

  8. Vertiefung II: Faser-Sensorik Inhalt der Vertiefung in Faser-Sensorik • Übersicht: Optik für technische Sensorik sowie Mess- und Regeltechnik • Prinzipien optischer Messwandler: Grundelement: Faser-Wellenleiter, Sagnac-Effekt, Lumineszenz, Kurz-Kohärenz-Optik, optischer Doppler-Effekt, Absorption, Faraday-Effekt, Reflexion, diffuse Streuung • Sensor-Komponenten: Laser, Richtkoppler, Modulatoren, Multiplexer, Polarisatoren, optische Isolatoren, Fotodetektoren, Mikrooptik, integrierte Optik, Optoelektronik, DSV • Bereiche der Photonik: a) Fasersensorik, b) optische Messtechnik, c) techn. Aspekte der optischen Signalverarbeitung • Anwendungen: Medizinaltechnik, GPS, Ortungs-, Positionierungs-systeme, Kontrolle von Prozessabläufen

  9. Faser-Sensor Typische Messgrössen Prinzip Faser-Sensor Typischer Aufbau eines Faser-Sensor-Systems • Seismik, Schalldruckschwankungen • Magnetfelder • Elektrische Felder • Rotation, Drehraten • Vibrationen • Flüssigkeitsströme, Geschwindigkeiten • Faraday-Strommessung • Druck, Spannung • Temperatur … • Umgebungseinfluss, phys. Messgrösse • p, T, B, v … • Messwandler  thermo-optisch  spannungs-optisch magneto-optisch  gyro-optisch … • Signal  • Optoelektronik  • DSV

  10. Beispiel eines physikalischen Messwandler-Prinzips Rotation Sagnac-Effekt Kreisel-Interferometer Rotation  optischen Wegdifferenz zwischen zwei Wellenzügen. Optische Wegdifferenz  Phasenverschie-bung im Interferogramm, Relativitätstheorie • Links: Faserschleife in Ruhelage  Beide Wellenzüge gleicher Weg • Rechts: rotierende Faserschleife •  Opt. Wegdifferenz zw. rot und blau • Interferogramm aus: V.Vali and R.W.Short- hill, Appl. Opt. 15,1099ff, (1976) • Dies ist die erste Publikation eines Faser-Gyroskops. Jahr 1976!

  11. Optische Komponenten eines Messwandlers Realisierter Geräteaufbau, opt. Komponenten Optoel.+DSV Kreisel-Interferometer Lock-In-Verstärker

  12. Elektronische Komponenten eines Messwandlers Schematischer Aufbau des Gerätes mit Optoelektr. und DSV Kreisel-Interferometer

  13. Beispiel für Komponenten von Sensor-Arrays Beispiel: Gitterdemultiplexer Prinzip und Funktionsweise • Reflexions-Beugungsgitter • Licht einer bestimmten Wellenlänge • Konstruktive Interferenz in best. Richtung • 2 unterschiedliche Trägerwellenlängen weisen Interferenzmaxima in verschiedenen Richtungen auf • GRIN-Linse führt Strahlen auf Ausgangsfasern • Nebensprechen • Gitterauflösung • Vielkanal-Multiplexer

  14. Laborversuche Experimentieren im Labor

  15. Vertiefung III: Materialbearbeitung Inhalt der Vertiefung in Materialbearbeitung • Laserstahlung: Moden, Strahlausbreitung, Strahlqualität • Lasertypen: Lasersysteme und Betriebsarten • Materialbearbeitungsprozesse: • Trennen • Fügen • Wärmebehandlung • Markieren • Strukturieren • Laborbesuch: Besuch mit Experimenten am IALT (Institut für angewandte Lasertechnologie) der HTI Burgdorf

  16. Wahlfach Angewandte Optik Trennen mit Laser
