  1. Архив изображений Земли из космосаSatellite archive browse & retrieval (SABR) Михаил Жижин, ИФЗ РАН jjn@wdcb.ru Eric Kihn, NGDC NOAA ekihn@ngdc.noaa.gov

  2. Системные компоненты

  3. Программа DMSP • Программа Defense Meteorological Satellite Program (DMSP) финансируется DoD и включает разработку, создание, запуск и сопровождение группы спутников для мониторинга метеорологической, океанографической, и межпланетной сред. • Спутники DMSP находятся на близполярной, солнечно-синхронной орбите на высоте порядка 830 км с периодом обращения 101 мин. Каждый спутник пролетает над любой точкой 2 раза в сутки и дает полное покрытие поверхности Земли каждые 6 часов. • Сенсоры видимого и инфракрасного диапазонов используются для наблюдения облаков и распределения их температуры в дневное и ночное время. • Ширина сканирования 3000 км, диапазон температур от 190 до 310 K, 256 уровней квантования. Размер пиксела телескопа 0.55 км при высоком разрешении и 2.7 км при осреднении 25 пикселов высокого разрешения. • Данные непрерывно архивируются на роботизированной библиотеке магнитных лент в NGDC.

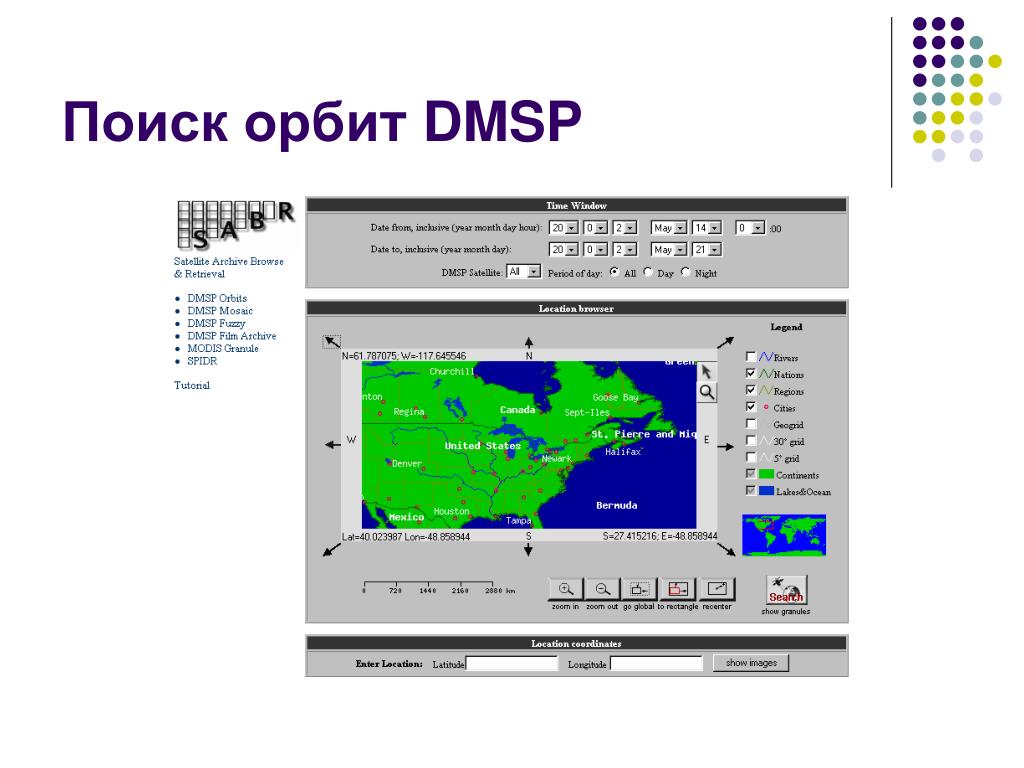

  4. Поиск орбит DMSP

  5. Орбитальный навигатор DMSP

  6. Данные сенсора MODIS спутника Terra • Ширина сканирования 2,330 км с глобальным покрытием поверхности Земли не реже чем в 2 суток. Сенсор имеет 36 спектральных диапазонов от 0.405 до 14.385 µm, разрешение на поверхности – 250 м, 500 м, и 1,000 м. • Телеметрия приходит в EOS Data and Operations System (EDOS) в Годдарде. EDOS делает обработку уровня 0, там же Earth Sciences Distributed Active Archive Center (GES DAAC) делает обработку уровней 1A и 1B, а также привязку изображений на местности и выделение облаков. Обработку высоких уровней делает MODIS Adaptive Processing System (MODAPS), и рассылает продукты через DAAC. • Всего производится 44 стандартных продукта MODIS для исследования глобальных изменений в океанографии, биологии и атмосфере. • SABR включает поиск орбит и заказ данных уровней 1A и 1B в экспериментальном архиве за май-июнь 2001 г.

  7. Поиск орбит Terra

  8. Орбитальный навигатор Terra/MODIS

  9. «Мозаики» изображений DMSP • Изображения со спутников DMSP в видимом и инфракрасном диапазонах привязываются к 3-минутной сетке (20 пикселов на градус) и склеиваются в единую «мозаику». • Инфракрасные почасовые мозаики доступны для спутников F13, F14 и F15, вместе с комбинированной мозаикой с трех спутников. • Ночные и дневные почасовые мозаики видимого диапазона доступны для спутников F14 и F15. • Все мозаики архивируются на роботизированной библиотеке магнитных лент с интервалом в 6 часов.

  10. Поиск «мозаик» DMSP

  11. «Корзины» данных

  12. Архив сканированных фотоизображений
