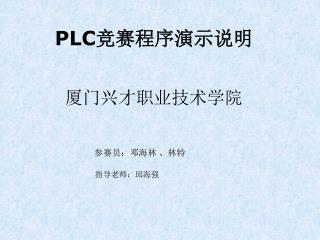

PLC 竞赛程序演示说明. 厦门兴才职业技术学院. 参赛员：邓海林 、林特. 指导老师：邱海强. 1. PLC. 硬件. 2 节拍信号发生器. 3 电子琴. 1. 三菱编程软件（ Swopc-FXGP/W/N-C ）. 软件. 2. 个人 PC 机. 信号流程：. 节拍信号 发生器. 节拍信号. PLC. Y0-Y47. 电子琴键盘. 奏乐. 开始. 程　序　流　程　图. 初始化状态器、计数器. N. 有节拍信号吗？. 暂停演奏. Y. 执行主程序. 有进入循环程序吗？. Y. N. 调用循环程序. 继续执行主程序. 结束.

yovela
Download Presentation

参赛员：邓海林 、林特

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

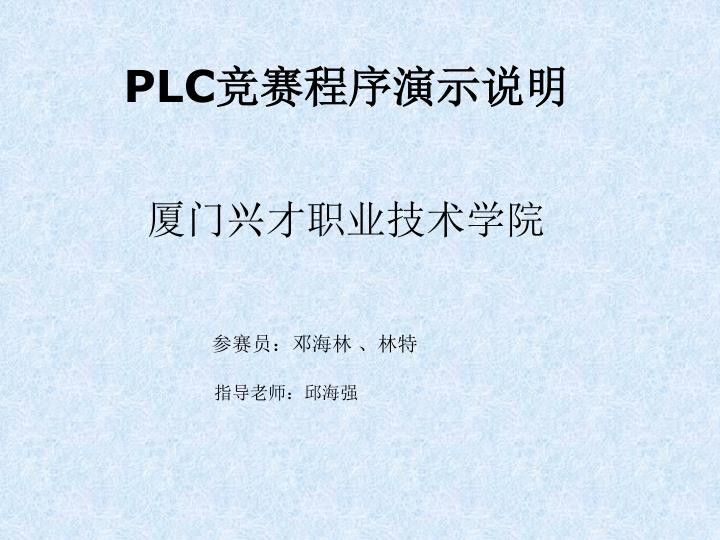

  1. PLC竞赛程序演示说明 厦门兴才职业技术学院 参赛员：邓海林 、林特 指导老师：邱海强
