  1. 实习收音机的装配流程 认识贴片元器件 贴片元器件的安装 通孔元器件的识别 通孔元器件的安装 收音机的整机装配

  2. 第一步 认识贴片元器件 注意 请按材料清单一一对应，记清每个元件的名称与外形

  3. 元器件位号目录

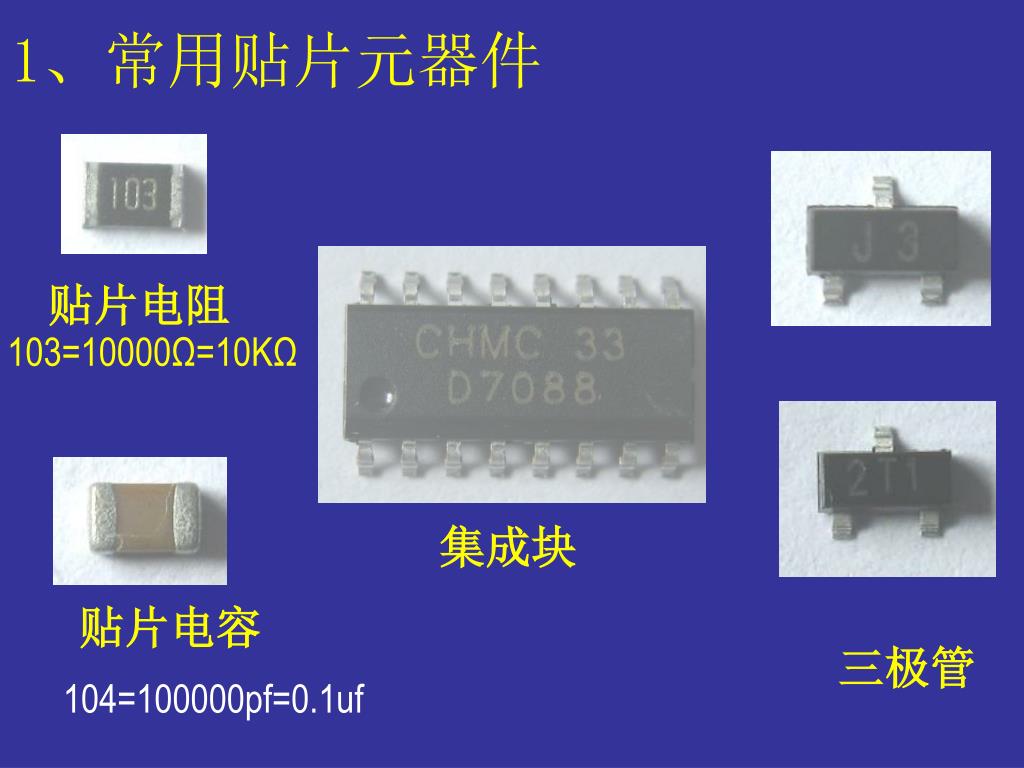

  4. 1、常用贴片元器件 贴片电阻 103=10000Ω=10KΩ 集成块 贴片电容 三极管 104=100000pf=0.1uf

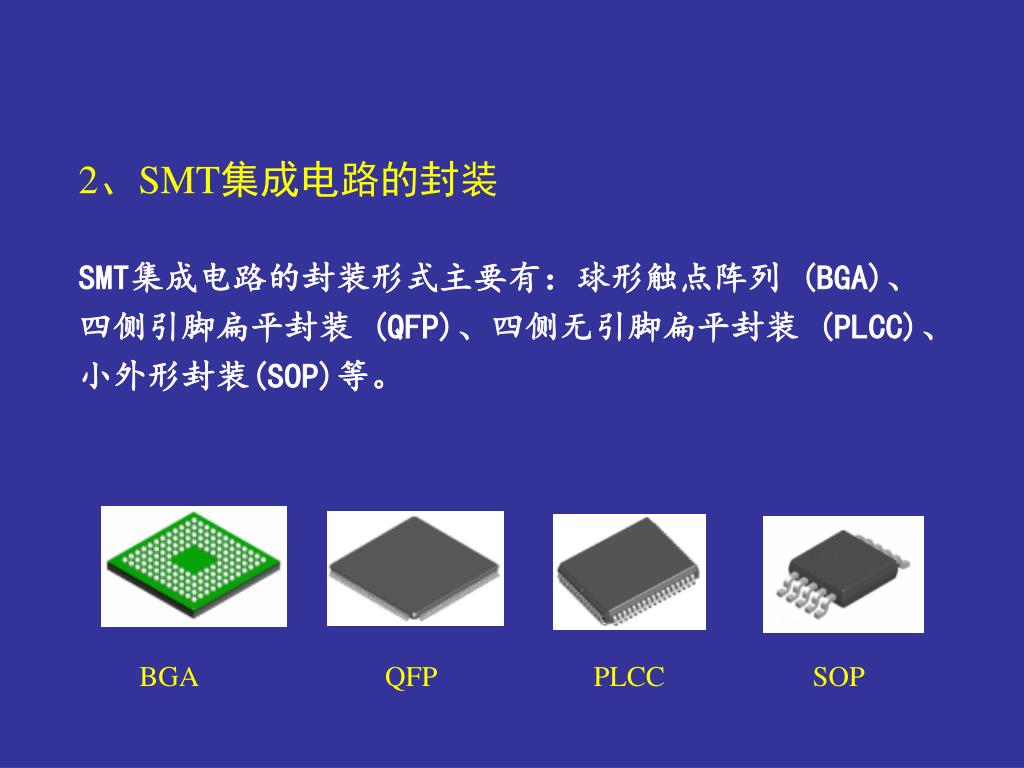

  5. 2、SMT集成电路的封装 SMT集成电路的封装形式主要有：球形触点阵列 (BGA)、四侧引脚扁平封装 (QFP)、四侧无引脚扁平封装 (PLCC)、小外形封装(SOP)等。 BGA QFP PLCC SOP

  6. 第二步 贴片元器件的安装

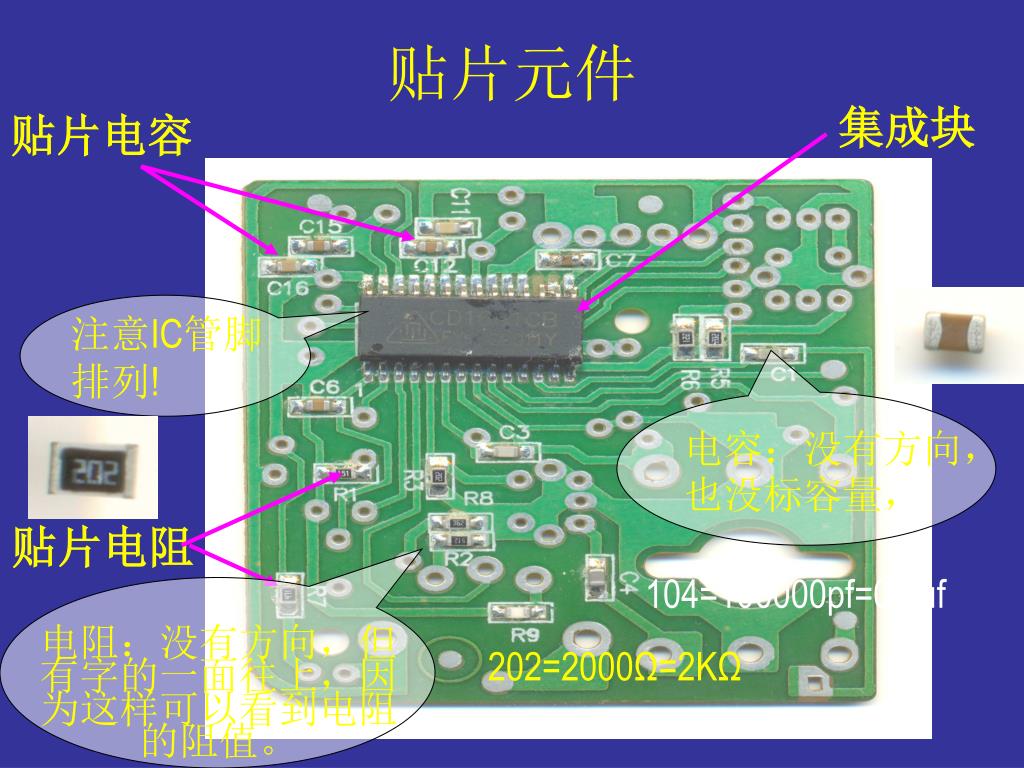

  7. 集成块 贴片电容 贴片电阻 贴片元件 注意IC管脚排列! 电容：没有方向，也没标容量， 104=100000pf=0.1uf 电阻：没有方向，但有字的一面往上，因为这样可以看到电阻的阻值。 202=2000Ω=2KΩ

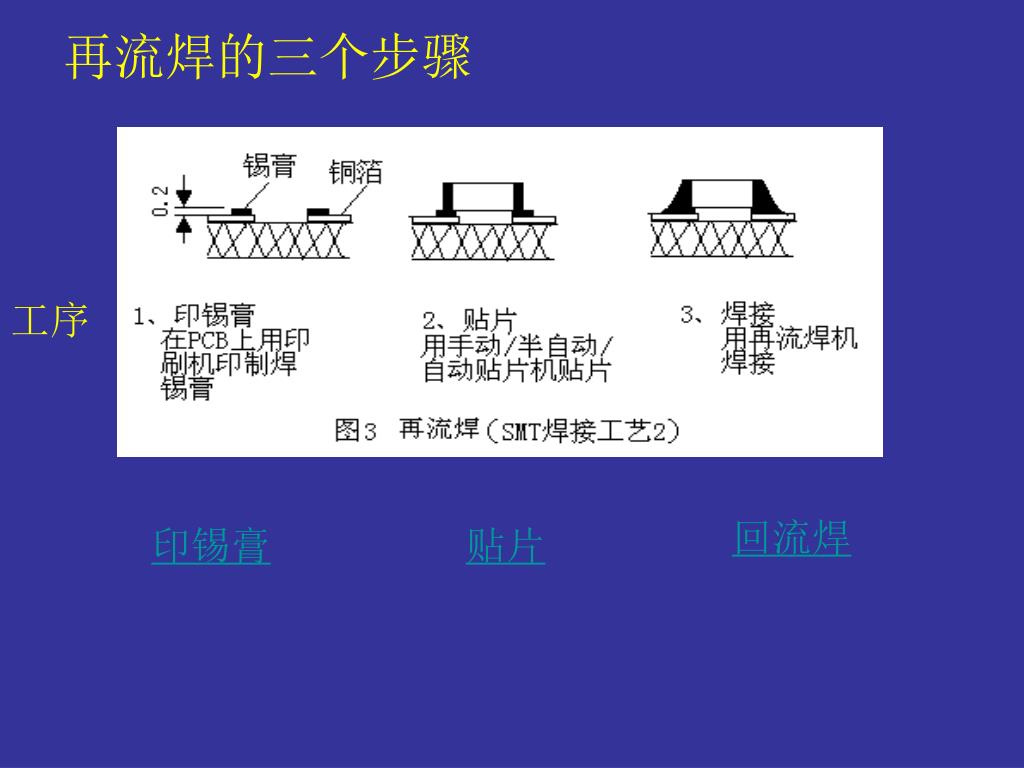

  8. 再流焊的三个步骤 工序 回流焊 印锡膏 贴片

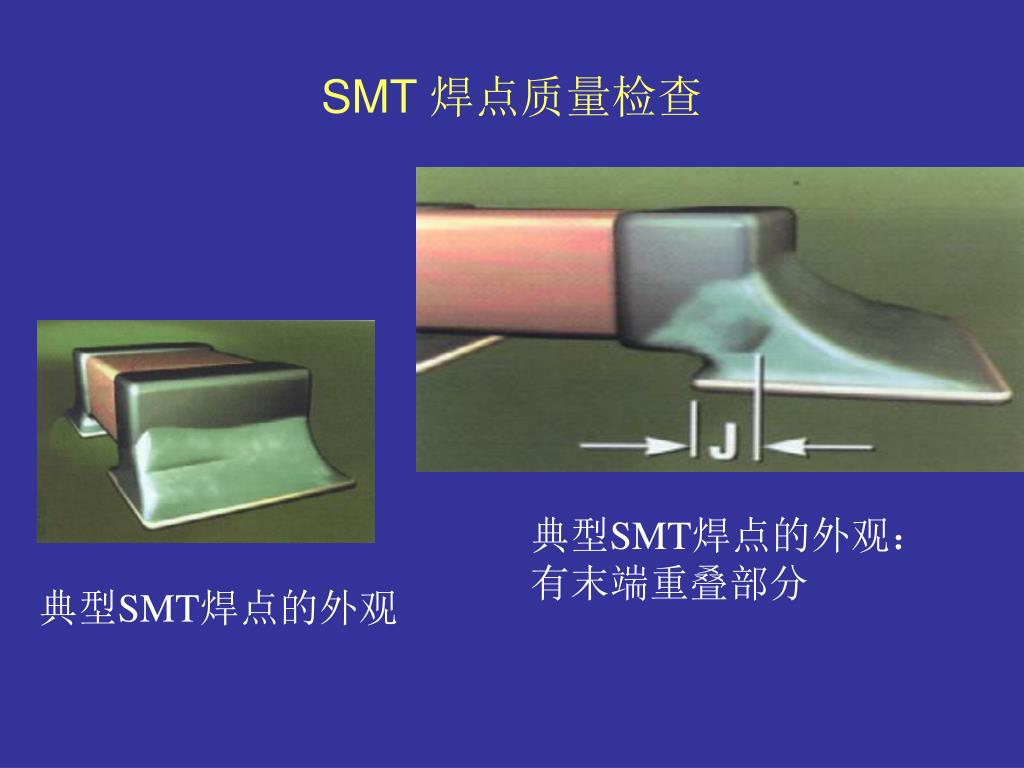

  9. SMT 焊点质量检查 典型SMT焊点的外观：有末端重叠部分 典型SMT焊点的外观

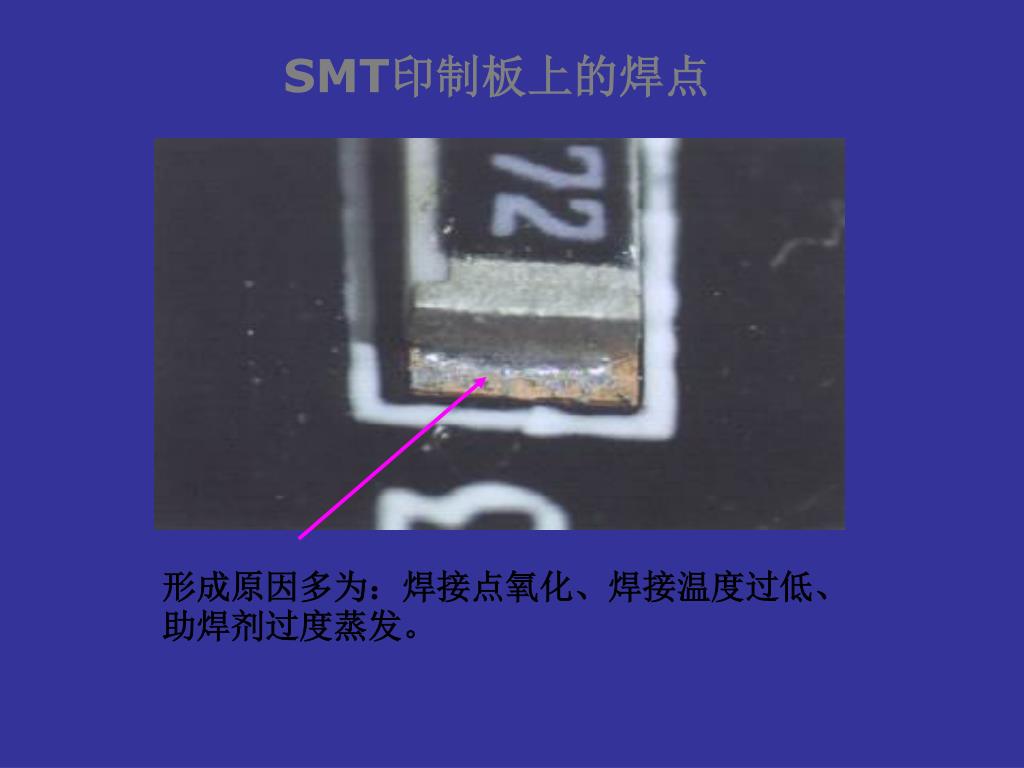

  10. SMT印制板上的焊点 形成原因多为：焊接点氧化、焊接温度过低、助焊剂过度蒸发。

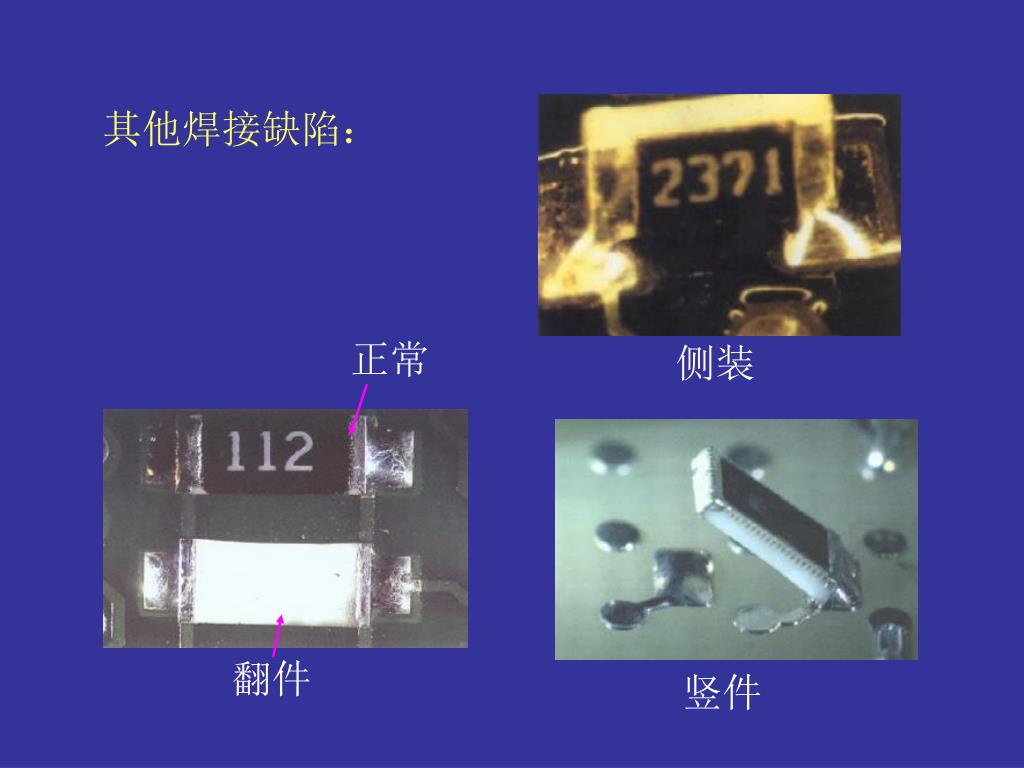

  11. 其他焊接缺陷： 正常 侧装 翻件 竖件
