  1. Evolution des niveaux de radiation sur la cartouche résine du circuit de refroidissement de la cible nTOF V. Donate, G. Dumont DGS/RP

  2. Méthoded’analyse • Valeurs PMITOF03 (cartouche) vs PMIBL01 (cible) 6h aprésarrêtfaisceau : • Après 6h: peud’influencesur la mesure du PMI par les radiations issues des différents circuits (produitsd’activation à vie courtescrééslors du fonctionnementfaisceau) • Mesure unique des radiations venants des produitsd’activationcapturésdans les résines. • ARCON = valeurshorairesseulement (NB.: +/- 30 min aprésarrêtfaisceau) • Scan de la distibution des niveaux de radiations sur la cartouche, afind’observer un éventueldéplacement du “point chaud” (2011 vs 2012) : • Mesureseffectuéessur la hauteur de la cartouche tous les 10cm • Scan effectuéslors des périodesd’arrêt technique • Vérification de l’influence de la décroissancesur la distribution des niveaux de radiation dans la cartouche (comparaison des mesures après 6h et 30h de décroissance). 06/08/2012

  3. Evolution H*10 PMITOF03 (2011-2012) 6h après arrêt du faisceau – avantdéplacement du moniteur + 580 µSv/h par mois + 45 µSv/h par mois 06/08/2012

  4. Evolution de la distribution H*10 sur la cartouche au cours du temps PMI PMI PMI 06/08/2012

  5. Evolution de la distribution H*10 surla cartouche 6h et 30h aprésarrêtfaisceau Pas d’influence de la décroissance sur la distribution des niveaux de radiation. Meeting, Date

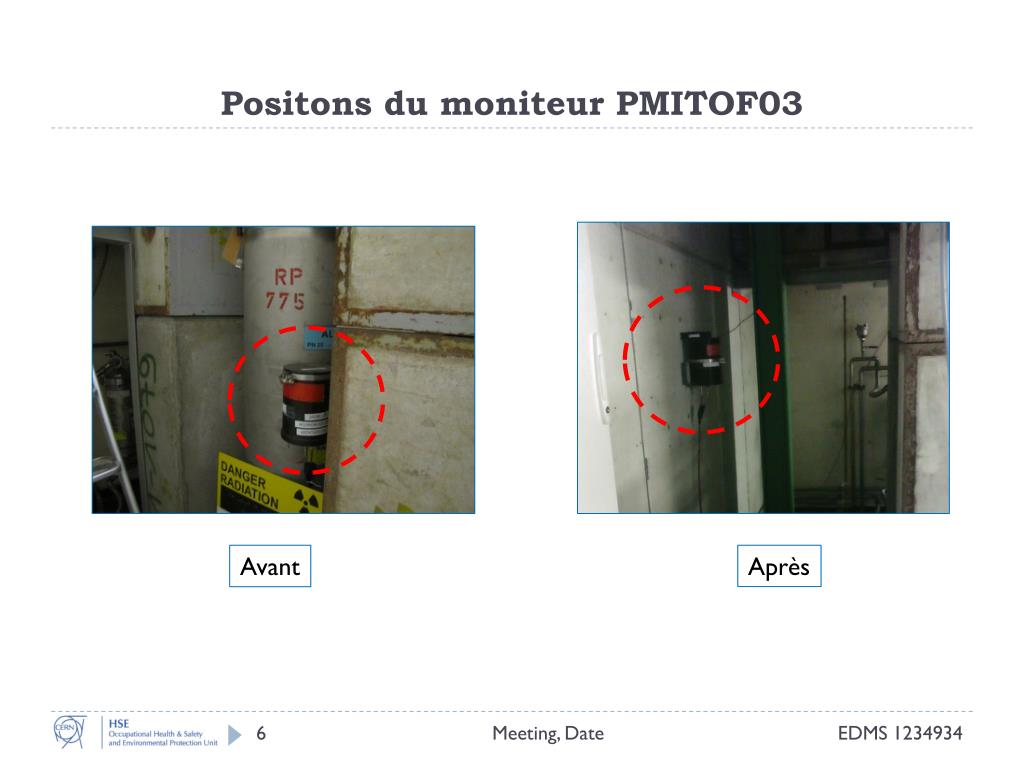

  6. Positonsdu moniteur PMITOF03 Après Avant Meeting, Date

  7. Evolution H*10 PMITOF03, 6h aprésarrêtfaisceau, aprésdéplacement (03/07/2012) +1.4 µSv/h par jour <> ~17 µSv/h par jour à l’ancienne position + 43 µSv/h par mois <> ~520 µSv/h par mois à l’ancienne position Meeting, Date

  8. Evolution H*10 PMITOF03, 6h aprésarrêtfaisceau, aprésdéplacement (03/07/2012) +1.4 µSv/h par jour <> ~17 µSv/h par jour à l’ancienne position + 43 µSv/h par mois <> ~520 µSv/h par mois à l’ancienne position 06/08/2012

  9. Conclusion • Confirmation d’une augmentation des niveaux de radiations sur la cartouche résineentre 2011 et 2012. • Evolution de la distribution des DdDsur la hauteur de la cartouche maisaucun lien direct avec l’augmentationconstatée entre le 30/05/2012 et le 26/07/2012 (distribution identique). • Constatd’unecontinuité de l’augmentation des niveaux de radiations aprés le déplacement du moniteur PMITOF03. 06/08/2012

  10. Comparatif des réponses H*10 entre l’AD6 et le PMITOF03 avantdéplacement. 06/08/2012

  11. Comparatif des réponses H*10 entre l’AD6 et le PMITOF03 avantdéplacement. 06/08/2012
