  1. 摄影技术 第二讲 照相机的构成及使用

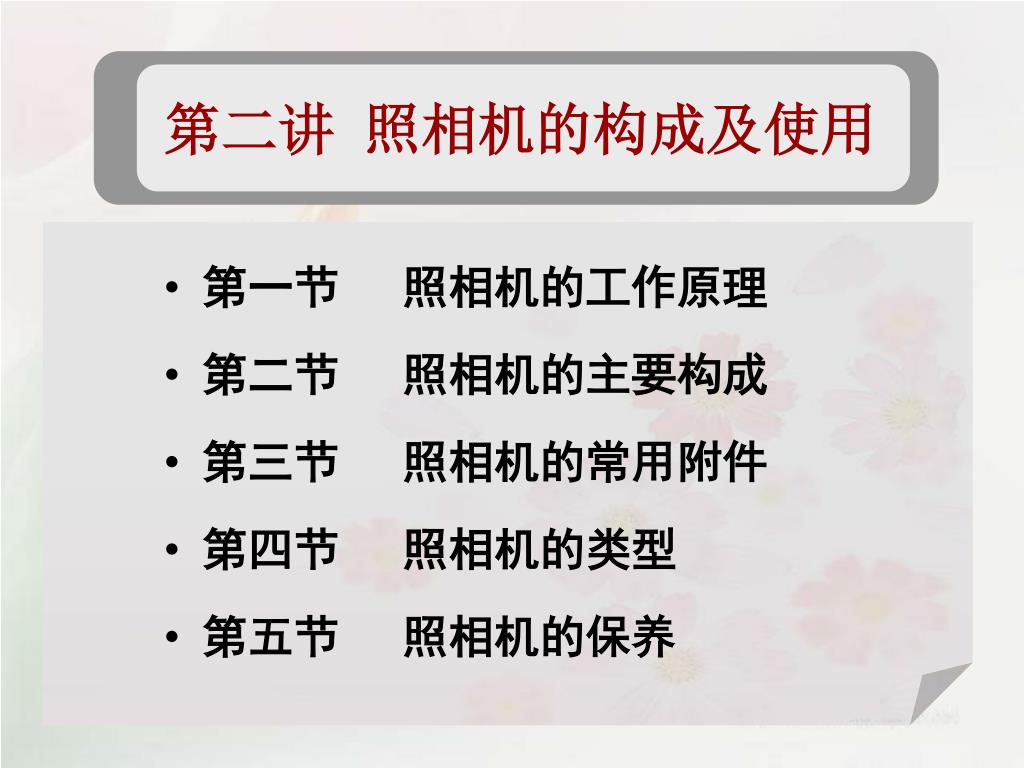

  2. 第二讲 照相机的构成及使用 • 第一节照相机的工作原理 • 第二节 照相机的主要构成 • 第三节照相机的常用附件 • 第四节 照相机的类型 • 第五节 照相机的保养

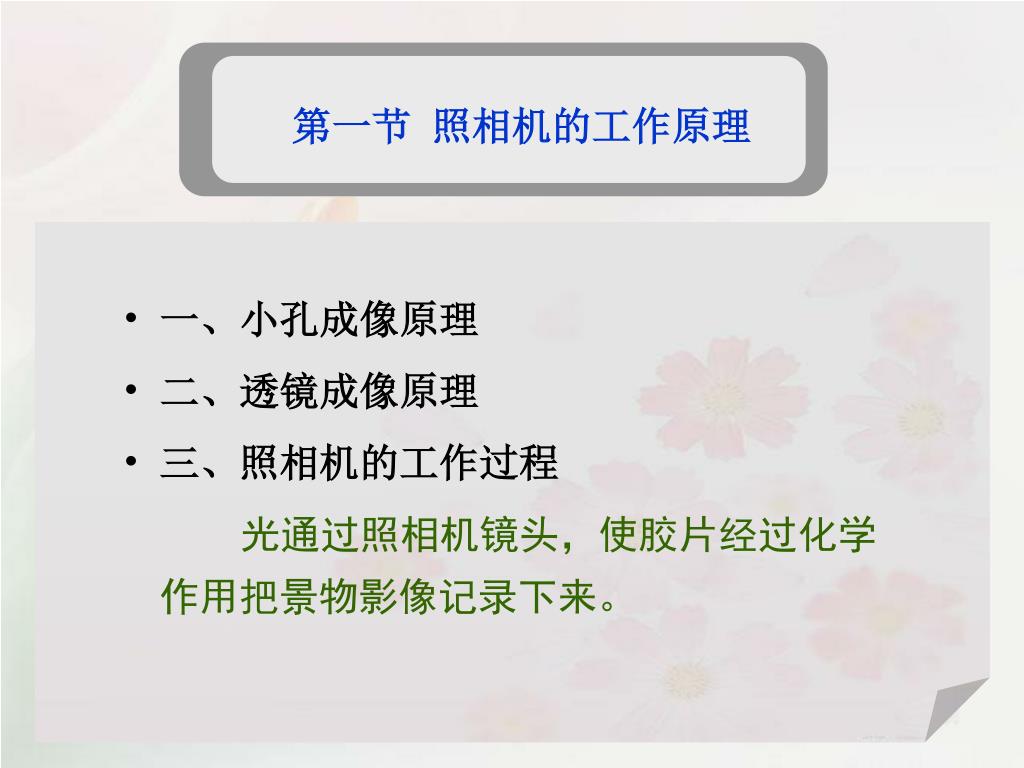

  3. 第一节 照相机的工作原理 • 一、小孔成像原理 • 二、透镜成像原理 • 三、照相机的工作过程 光通过照相机镜头，使胶片经过化学作用把景物影像记录下来。

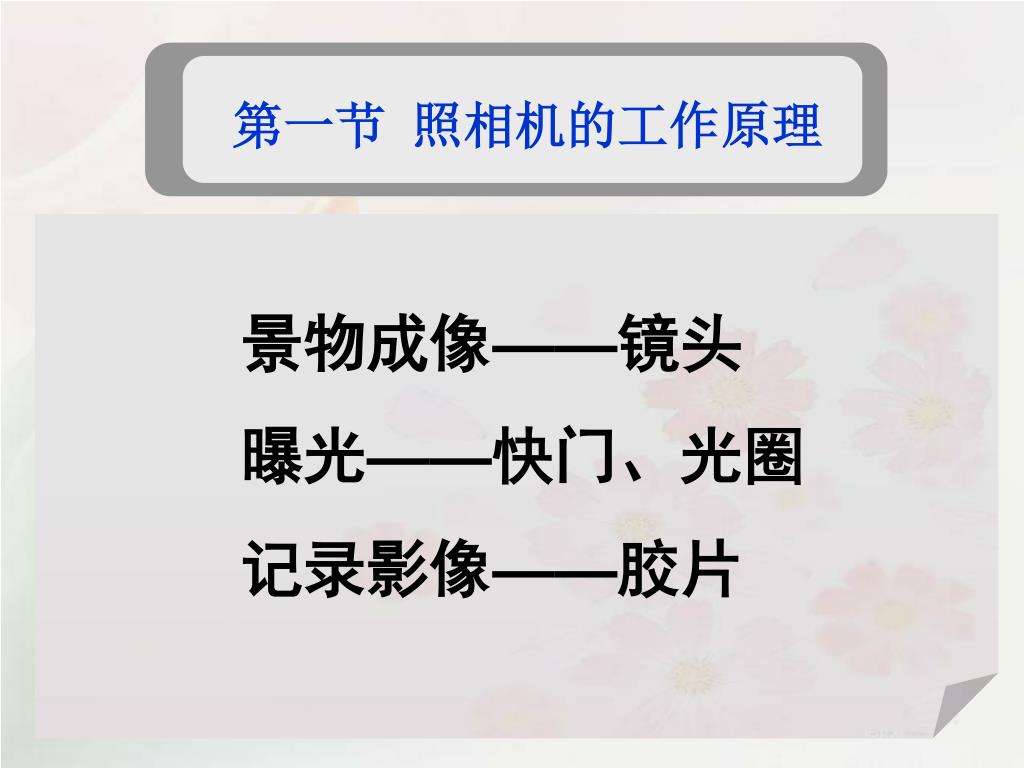

  4. 第一节 照相机的工作原理 景物成像——镜头 曝光——快门、光圈 记录影像——胶片

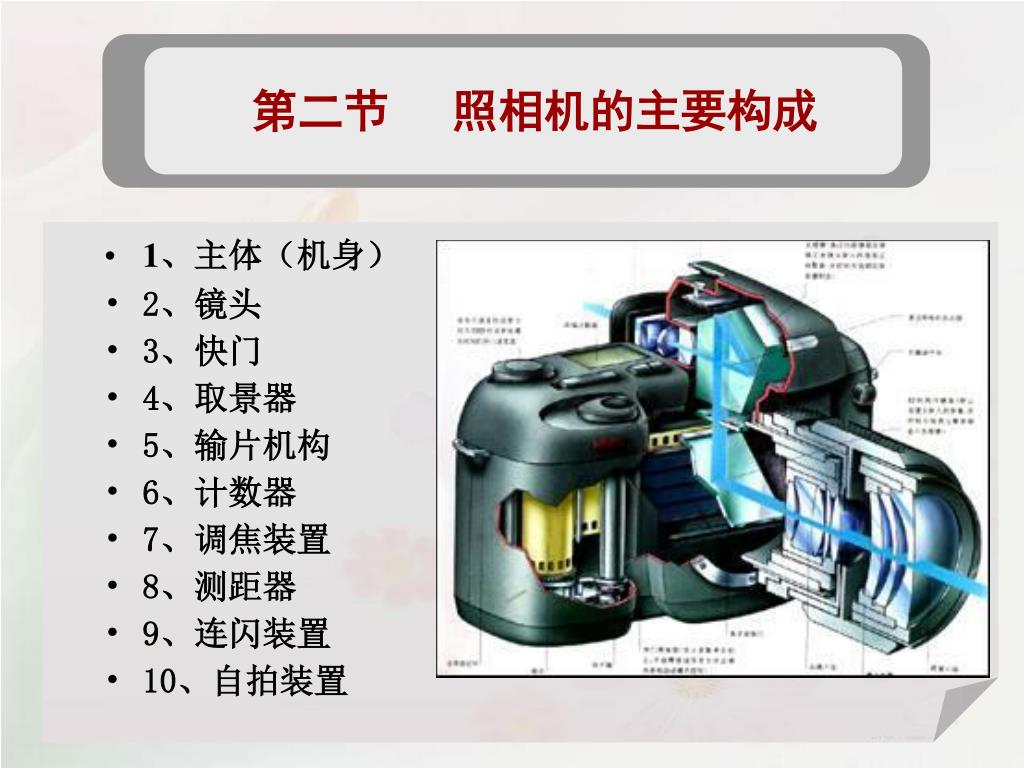

  5. 第二节 照相机的主要构成 • 1、主体（机身） • 2、镜头 • 3、快门 • 4、取景器 • 5、输片机构 • 6、计数器 • 7、调焦装置 • 8、测距器 • 9、连闪装置 • 10、自拍装置

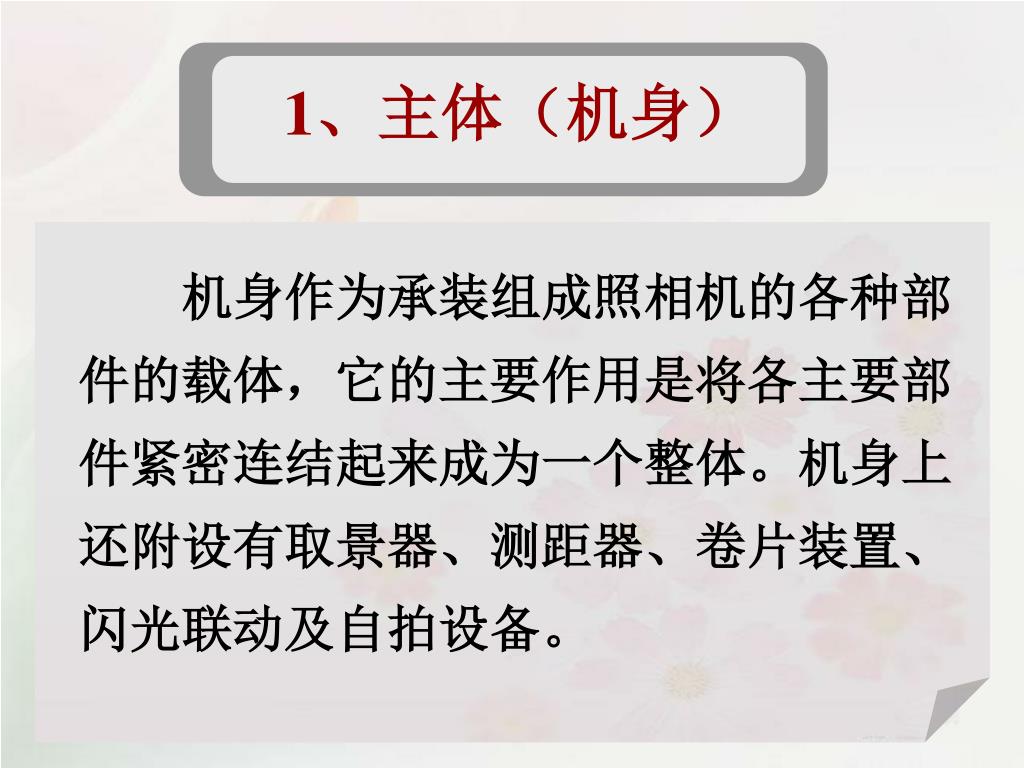

  6. 1、主体（机身） 机身作为承装组成照相机的各种部件的载体，它的主要作用是将各主要部件紧密连结起来成为一个整体。机身上还附设有取景器、测距器、卷片装置、闪光联动及自拍设备。

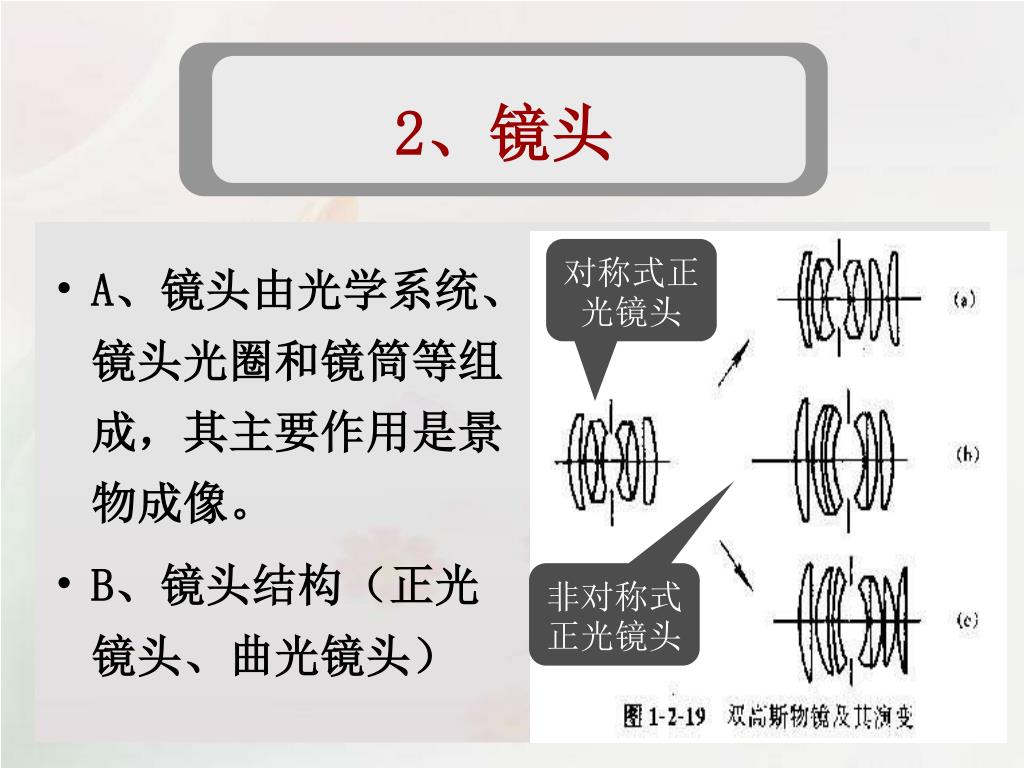

  7. 2、镜头 对称式正光镜头 • A、镜头由光学系统、镜头光圈和镜筒等组成，其主要作用是景物成像。 • B、镜头结构（正光镜头、曲光镜头） 非对称式正光镜头

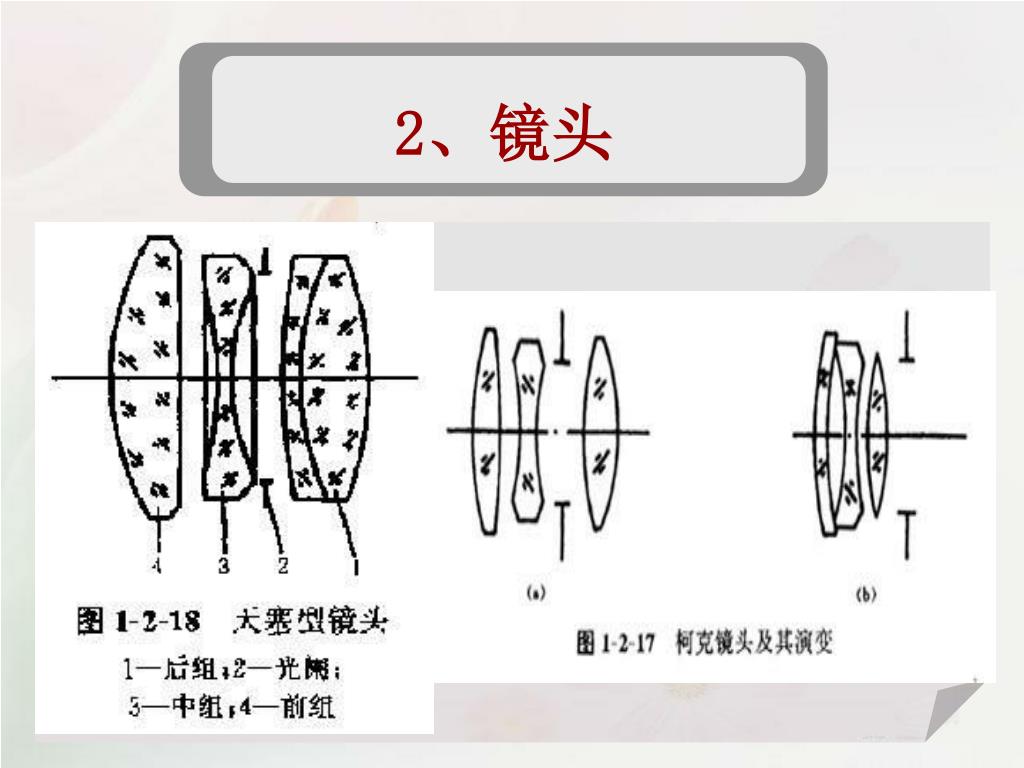

  8. 2、镜头

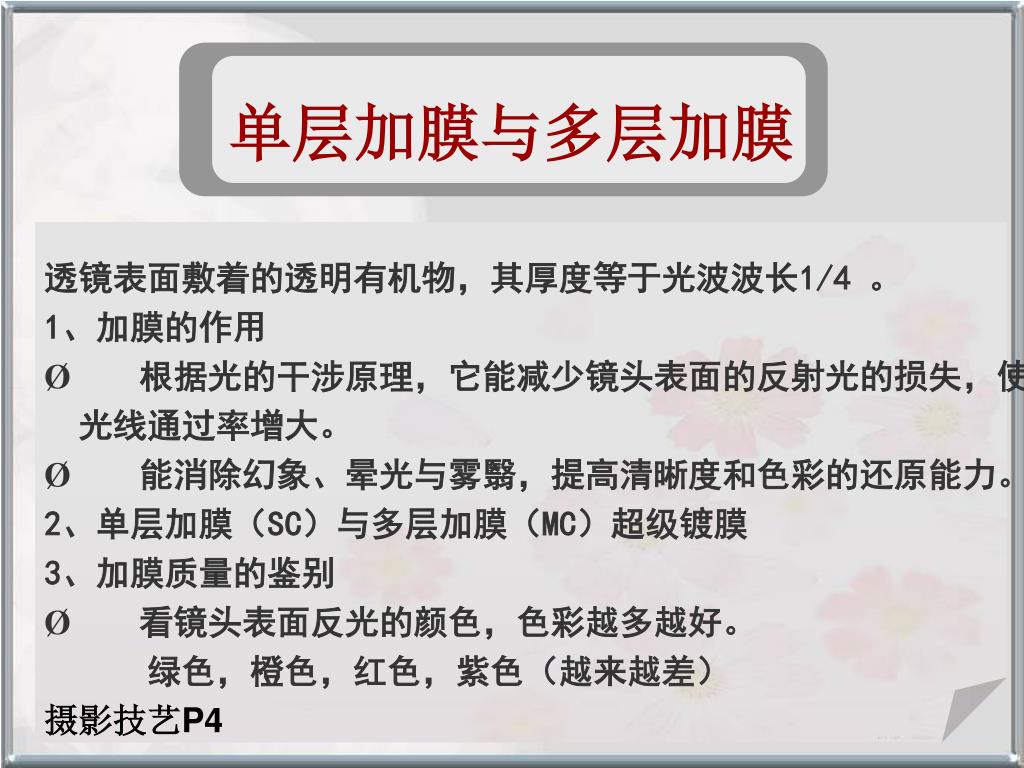

  9. 单层加膜与多层加膜 透镜表面敷着的透明有机物，其厚度等于光波波长1/4 。 1、加膜的作用 Ø      根据光的干涉原理，它能减少镜头表面的反射光的损失，使 光线通过率增大。 Ø      能消除幻象、晕光与雾翳，提高清晰度和色彩的还原能力。 2、单层加膜（SC）与多层加膜（MC）超级镀膜 3、加膜质量的鉴别 Ø      看镜头表面反光的颜色，色彩越多越好。 　　　绿色，橙色，红色，紫色（越来越差） 摄影技艺P4

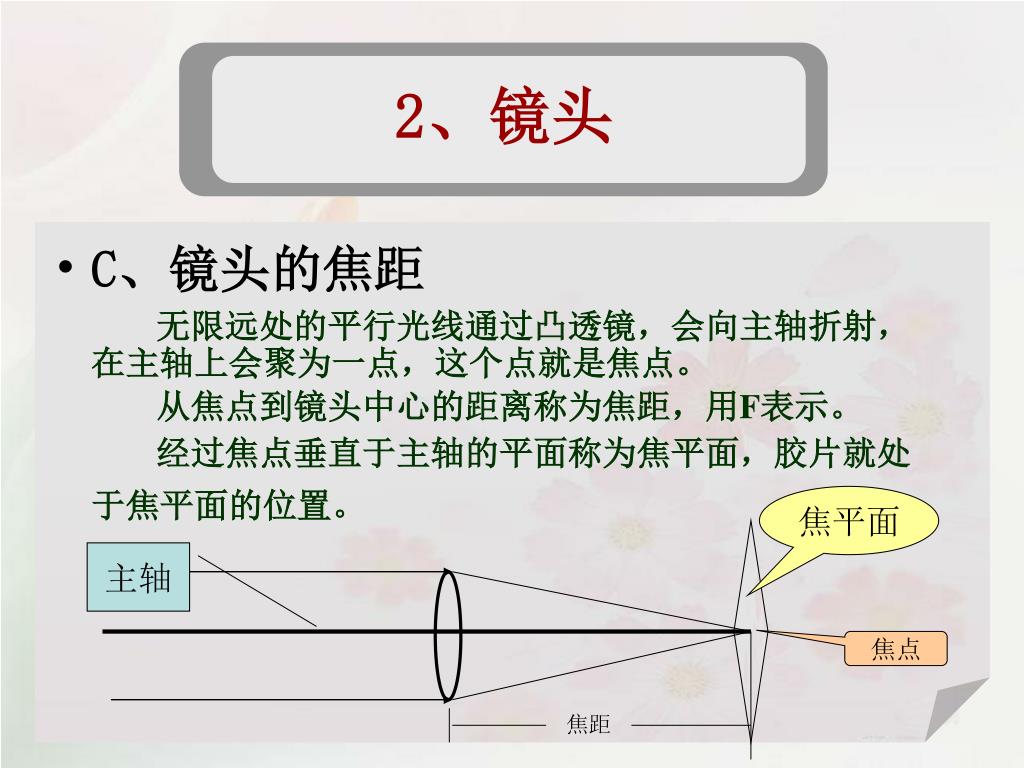

  10. 2、镜头 • C、镜头的焦距 无限远处的平行光线通过凸透镜，会向主轴折射，在主轴上会聚为一点，这个点就是焦点。 从焦点到镜头中心的距离称为焦距，用F表示。 经过焦点垂直于主轴的平面称为焦平面，胶片就处于焦平面的位置。 焦平面 主轴 焦点 焦距

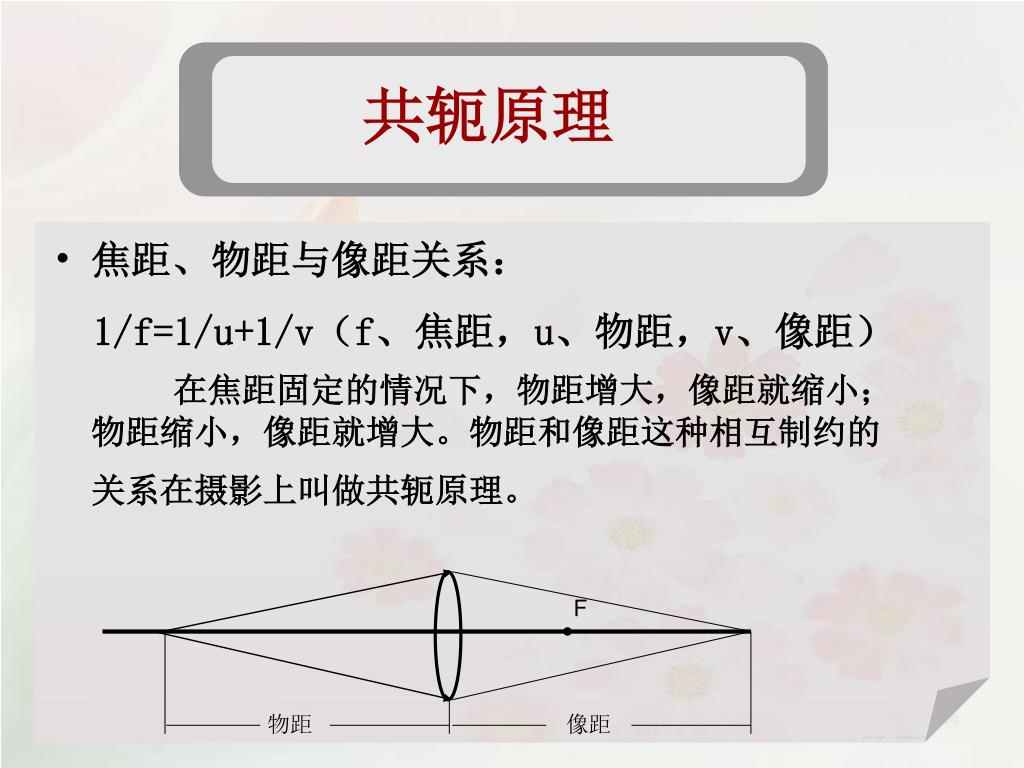

  11. 共轭原理 2、镜头 • 焦距、物距与像距关系： 1/f=1/u+1/v（f、焦距，u、物距，v、像距） 在焦距固定的情况下，物距增大，像距就缩小；物距缩小，像距就增大。物距和像距这种相互制约的关系在摄影上叫做共轭原理。 F 物距 像距

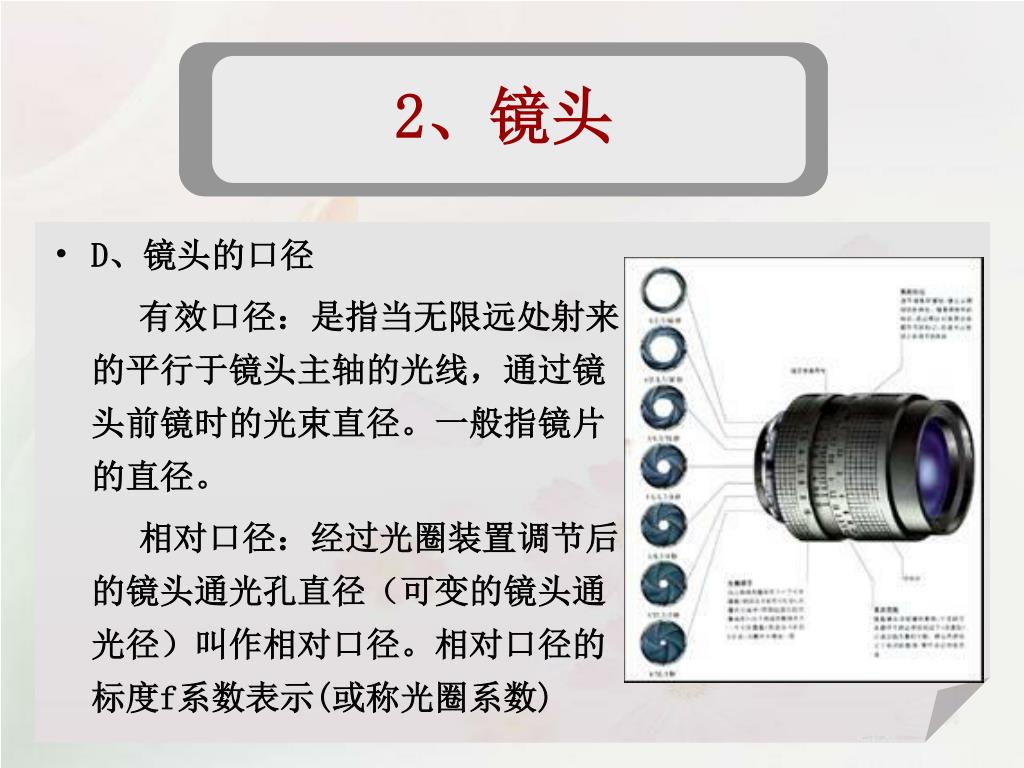

  12. 2、镜头 • D、镜头的口径 有效口径：是指当无限远处射来的平行于镜头主轴的光线，通过镜头前镜时的光束直径。一般指镜片的直径。 相对口径：经过光圈装置调节后的镜头通光孔直径（可变的镜头通光径）叫作相对口径。相对口径的标度f系数表示(或称光圈系数)

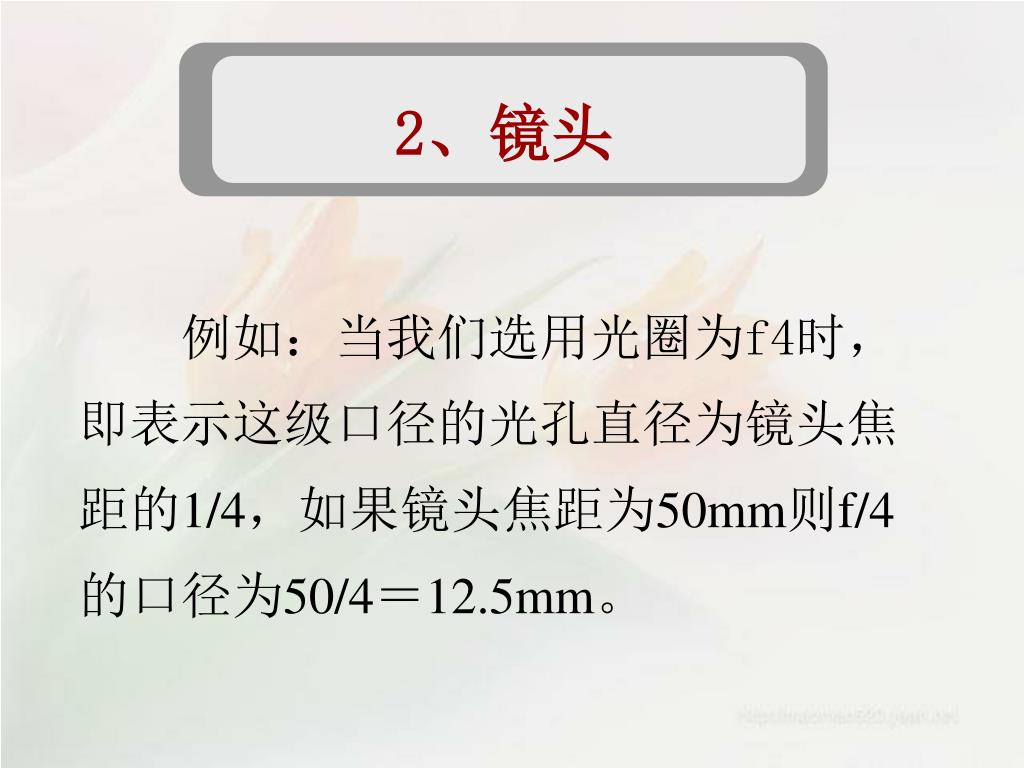

  13. 2、镜头 例如：当我们选用光圈为f4时，即表示这级口径的光孔直径为镜头焦距的1/4，如果镜头焦距为50mm则f/4的口径为50/4＝12.5mm。

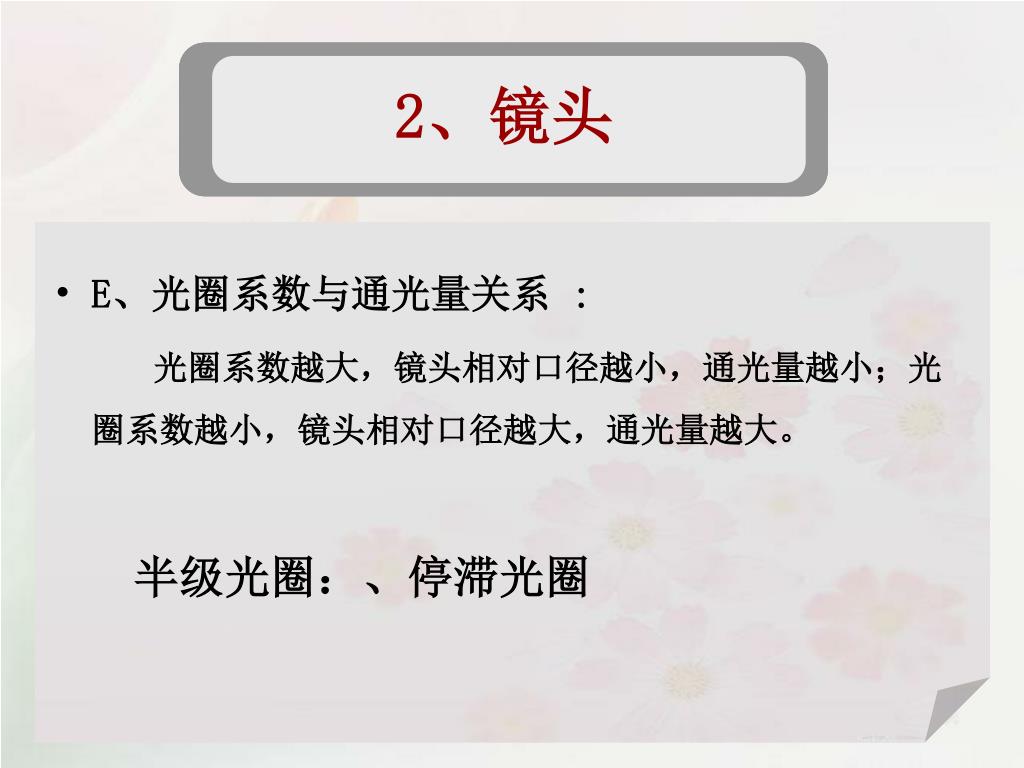

  14. 2、镜头 • E、光圈系数与通光量关系 : 光圈系数越大，镜头相对口径越小，通光量越小；光圈系数越小，镜头相对口径越大，通光量越大。 半级光圈：、停滞光圈

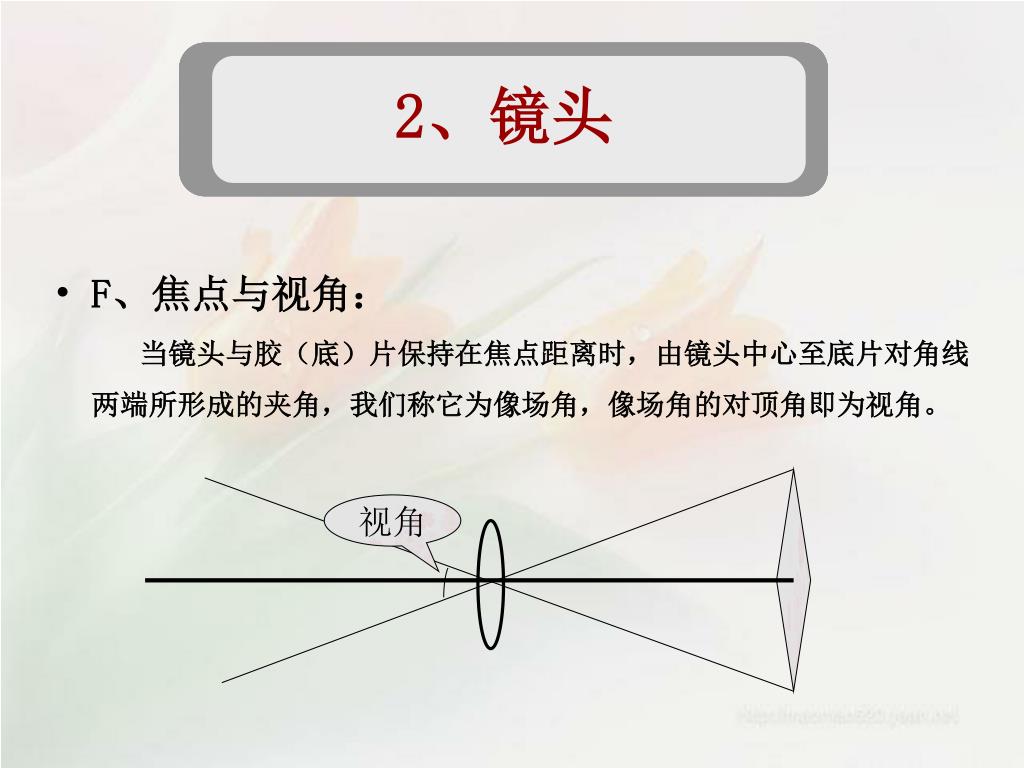

  15. 2、镜头 • F、焦点与视角： 当镜头与胶（底）片保持在焦点距离时，由镜头中心至底片对角线两端所形成的夹角，我们称它为像场角，像场角的对顶角即为视角。 视角

  16. 2、镜头 • G、镜头的种类 :

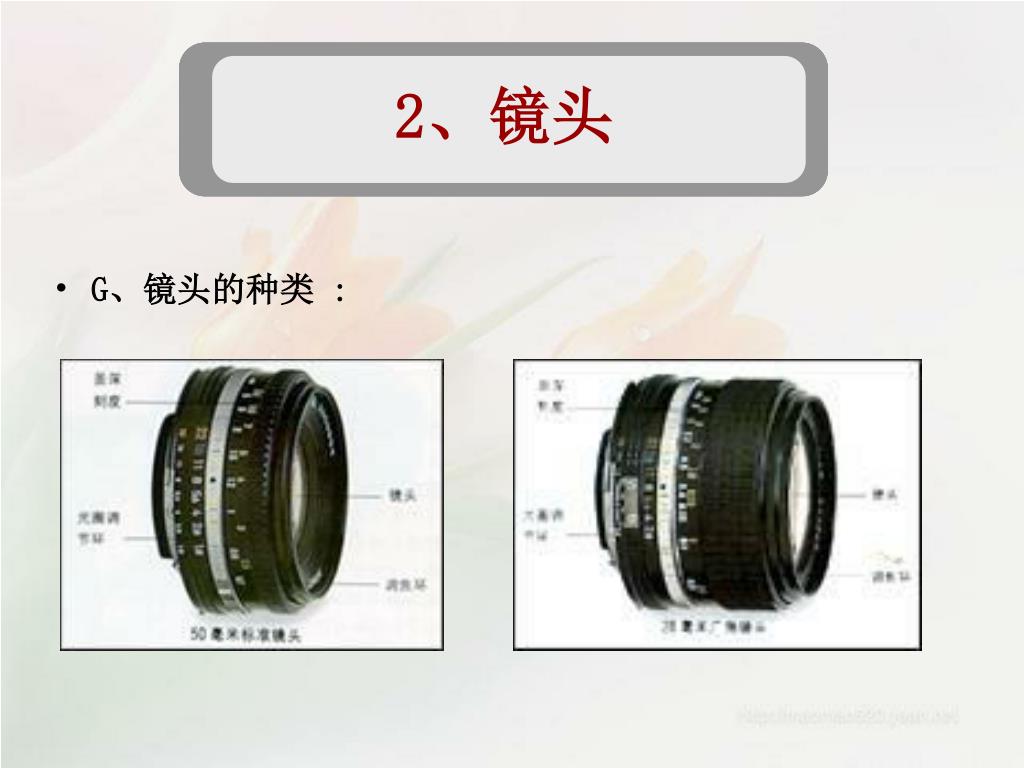

  17. 2、镜头 • G、镜头的种类 :

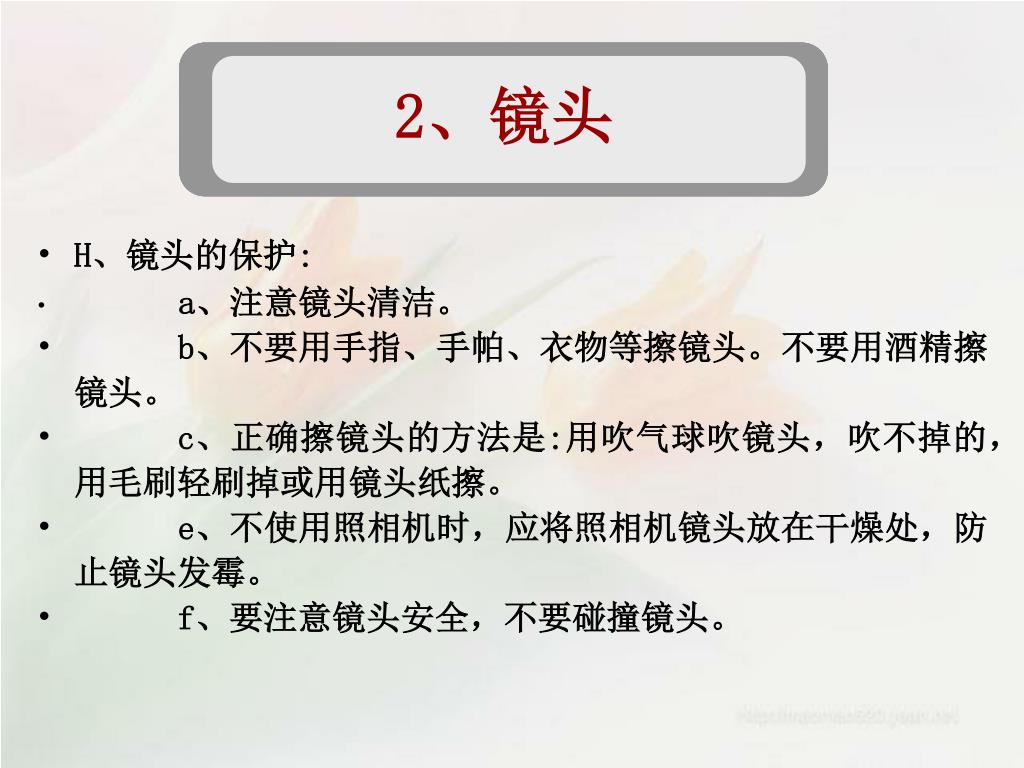

  18. 2、镜头 • H、镜头的保护: • a、注意镜头清洁。 • b、不要用手指、手帕、衣物等擦镜头。不要用酒精擦镜头。 • c、正确擦镜头的方法是:用吹气球吹镜头，吹不掉的，用毛刷轻刷掉或用镜头纸擦。 • e、不使用照相机时，应将照相机镜头放在干燥处，防止镜头发霉。 • f、要注意镜头安全，不要碰撞镜头。

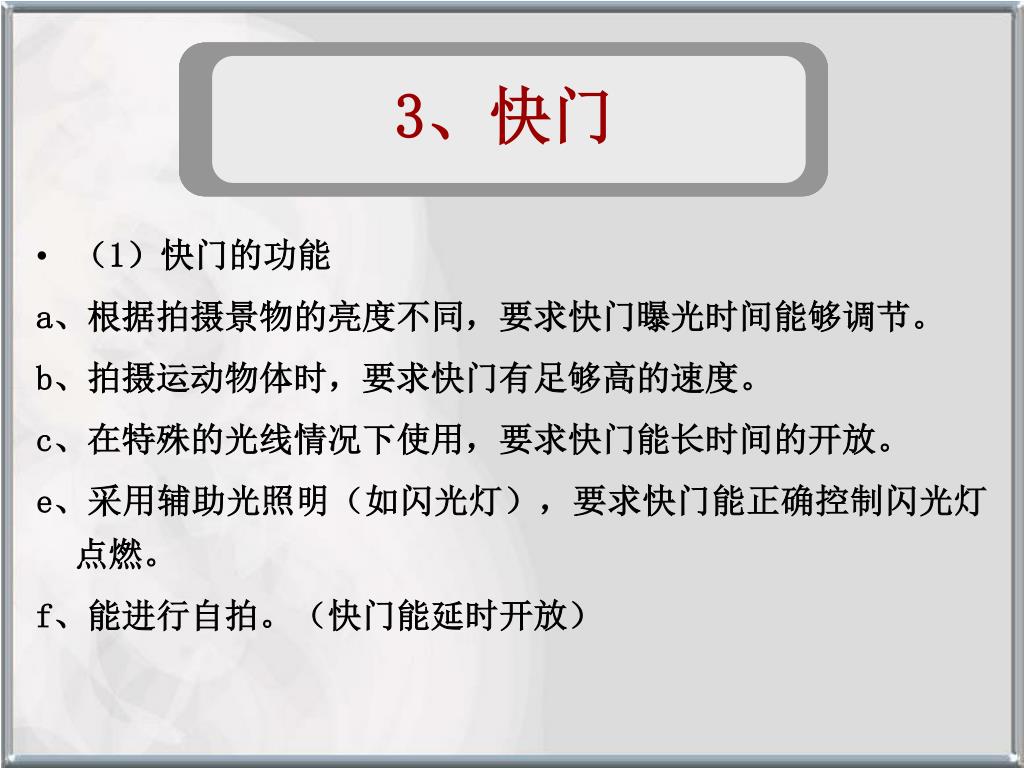

  19. 3、快门 • （1）快门的功能 • a、根据拍摄景物的亮度不同，要求快门曝光时间能够调节。 • b、拍摄运动物体时，要求快门有足够高的速度。 • c、在特殊的光线情况下使用，要求快门能长时间的开放。 • e、采用辅助光照明（如闪光灯），要求快门能正确控制闪光灯点燃。 • f、能进行自拍。（快门能延时开放）

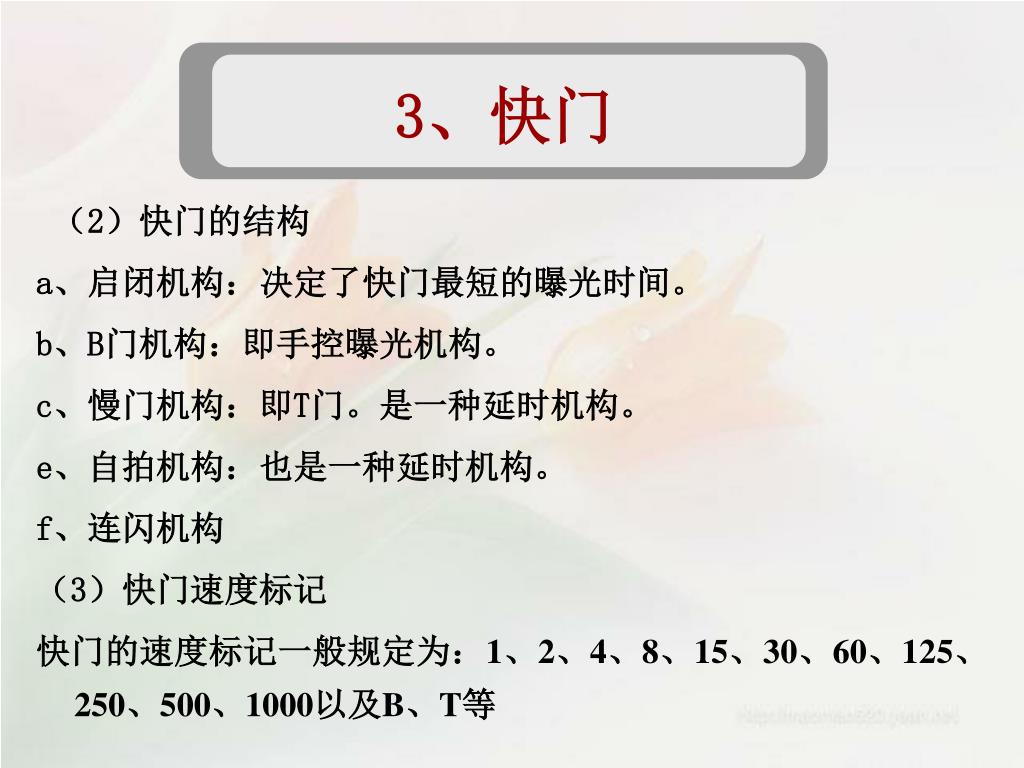

  20. 3、快门 （2）快门的结构 a、启闭机构：决定了快门最短的曝光时间。 b、B门机构：即手控曝光机构。 c、慢门机构：即T门。是一种延时机构。 e、自拍机构：也是一种延时机构。 f、连闪机构 （3）快门速度标记 快门的速度标记一般规定为：1、2、4、8、15、30、60、125、250、500、1000以及B、T等

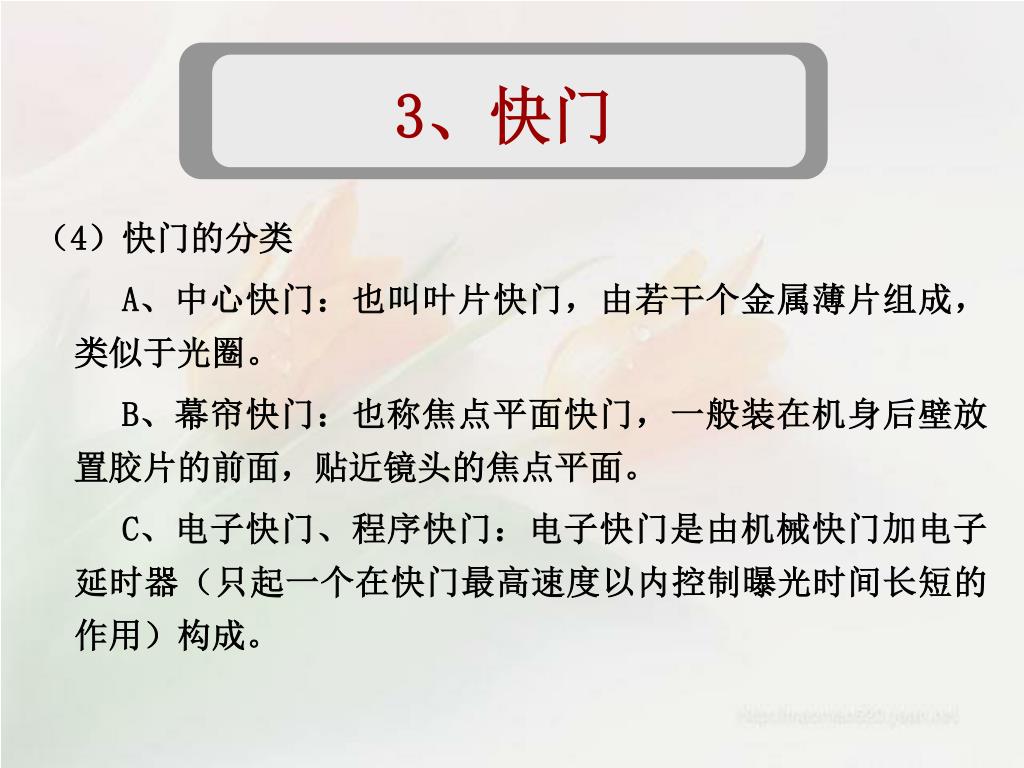

  21. 3、快门 （4）快门的分类 A、中心快门：也叫叶片快门，由若干个金属薄片组成，类似于光圈。 B、幕帘快门：也称焦点平面快门，一般装在机身后壁放置胶片的前面，贴近镜头的焦点平面。 C、电子快门、程序快门：电子快门是由机械快门加电子延时器（只起一个在快门最高速度以内控制曝光时间长短的作用）构成。

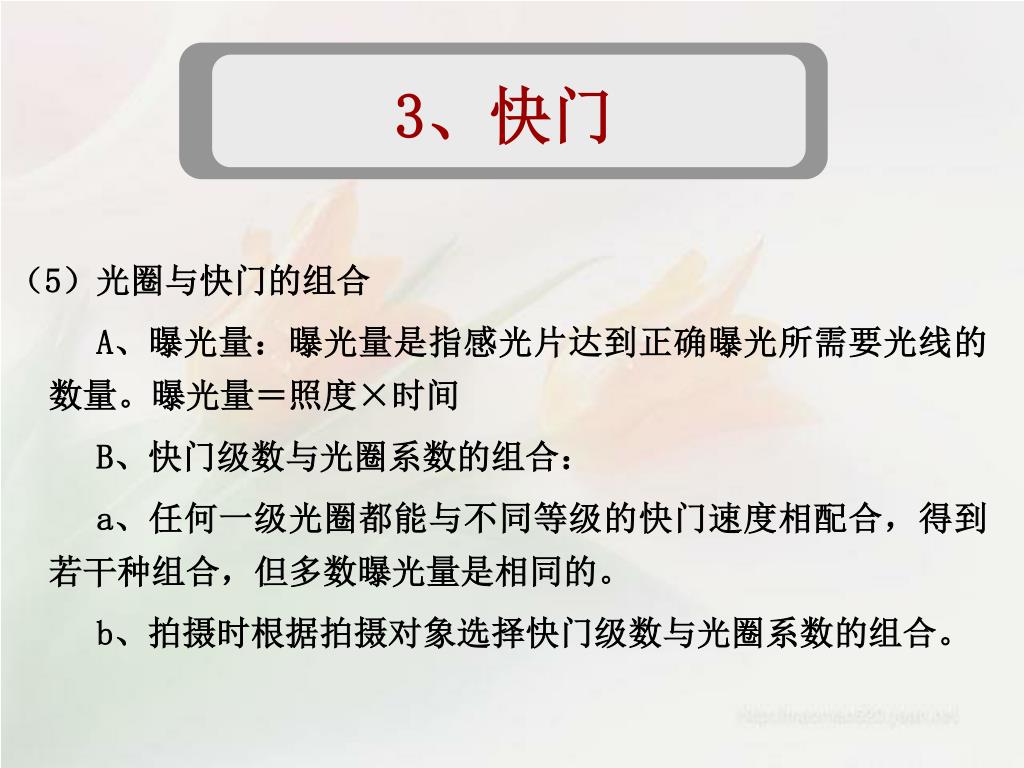

  22. 3、快门 （5）光圈与快门的组合 A、曝光量：曝光量是指感光片达到正确曝光所需要光线的数量。曝光量＝照度×时间 B、快门级数与光圈系数的组合： a、任何一级光圈都能与不同等级的快门速度相配合，得到若干种组合，但多数曝光量是相同的。 b、拍摄时根据拍摄对象选择快门级数与光圈系数的组合。

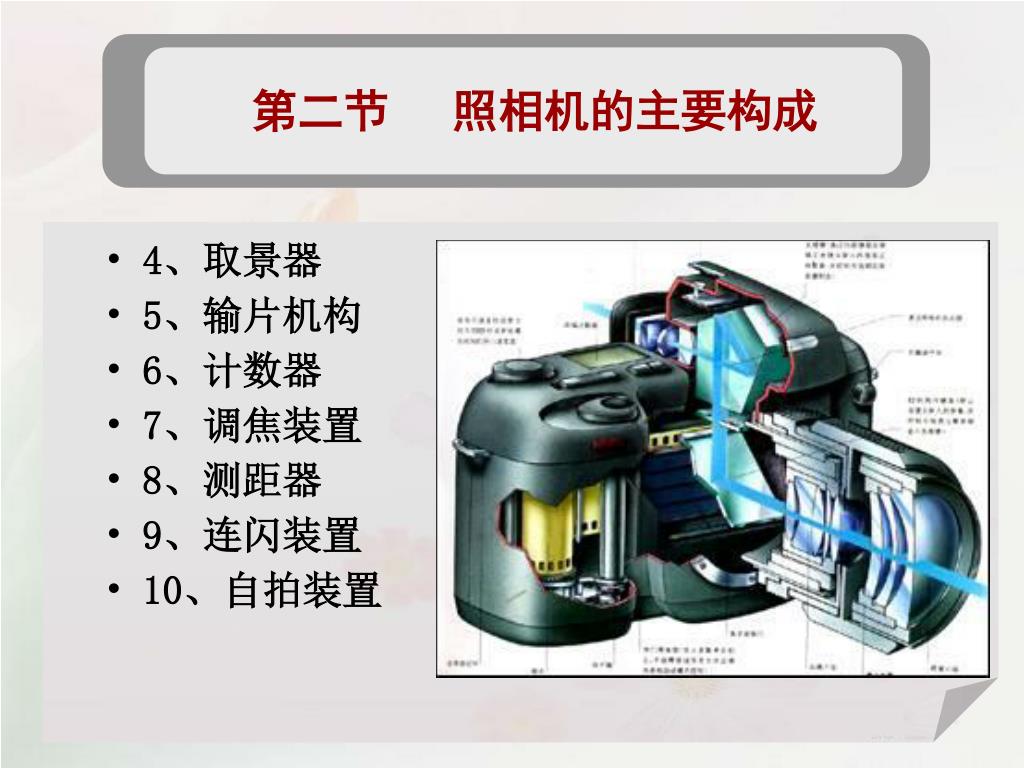

  23. 第二节 照相机的主要构成 • 4、取景器 • 5、输片机构 • 6、计数器 • 7、调焦装置 • 8、测距器 • 9、连闪装置 • 10、自拍装置

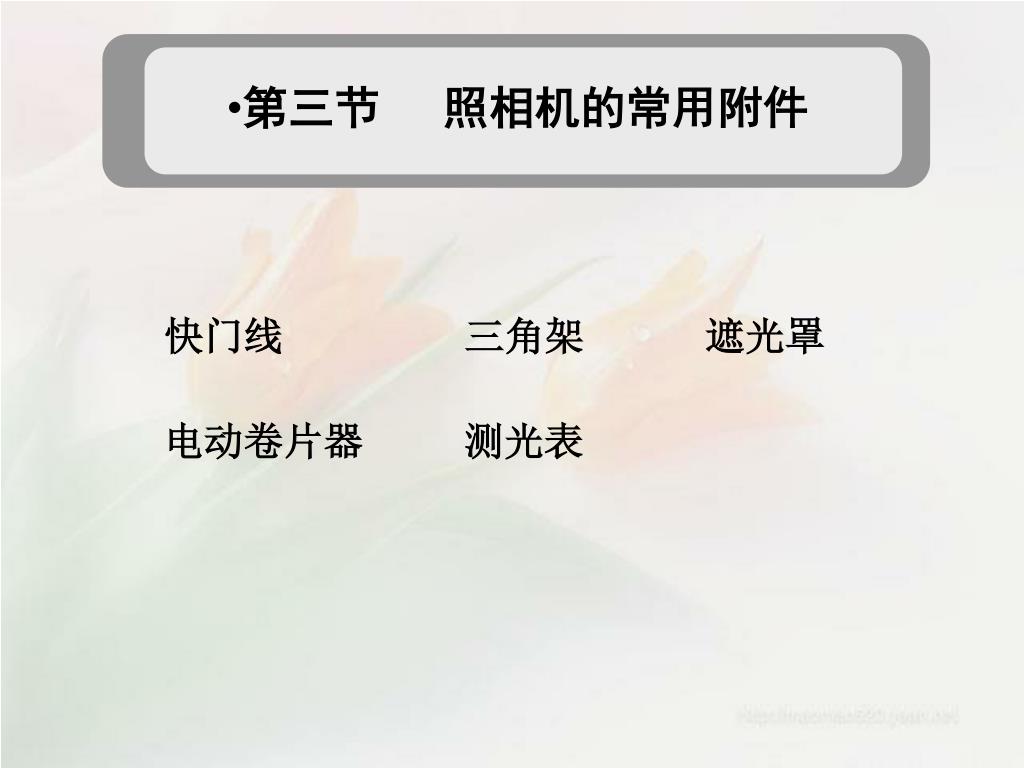

  24. 第三节照相机的常用附件 快门线 三角架 遮光罩 电动卷片器 测光表

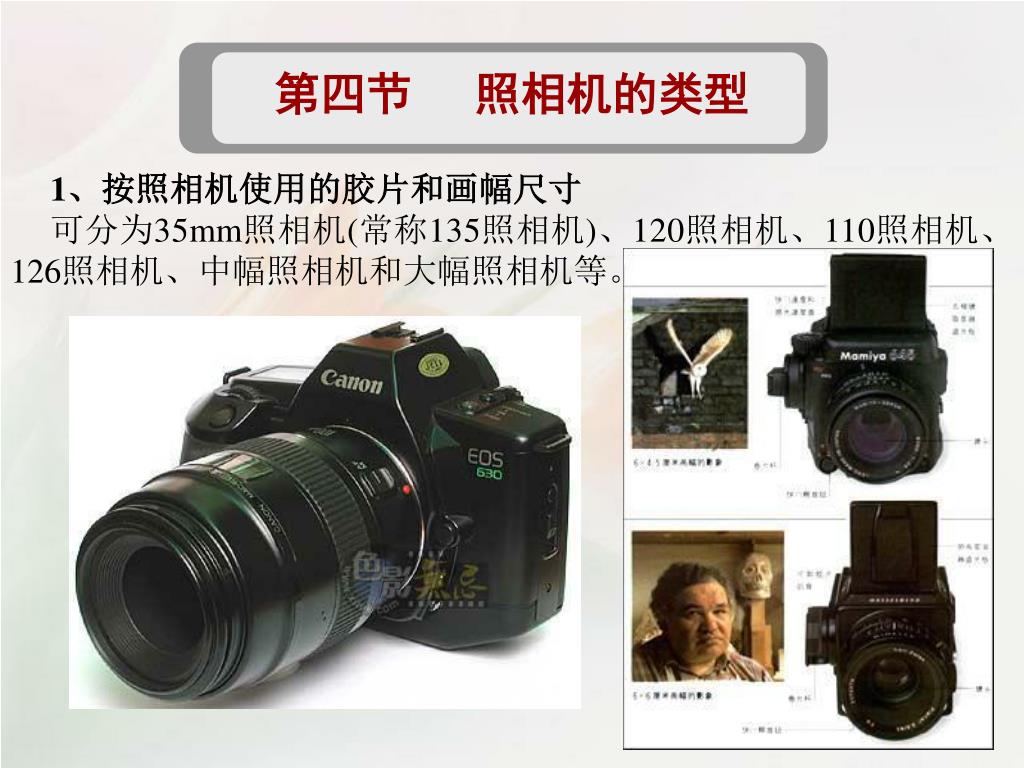

  25. 第四节 照相机的类型 1、按照相机使用的胶片和画幅尺寸 可分为35mm照相机(常称135照相机)、120照相机、110照相机、126照相机、中幅照相机和大幅照相机等。

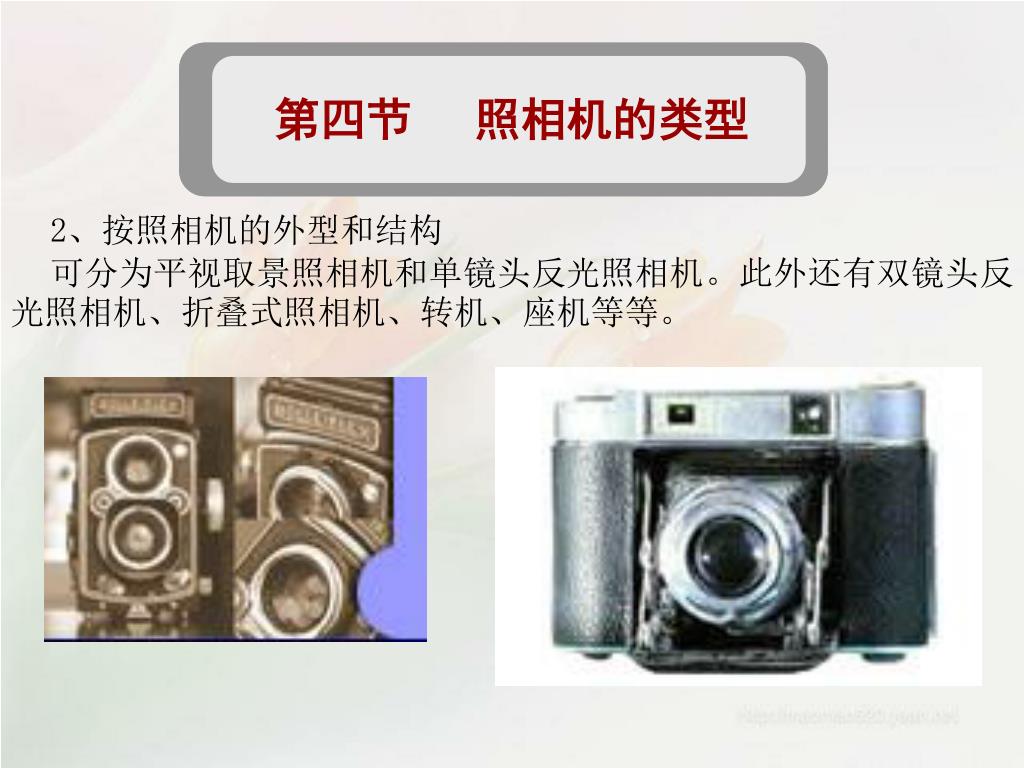

  26. 第四节 照相机的类型 2、按照相机的外型和结构 可分为平视取景照相机和单镜头反光照相机。此外还有双镜头反光照相机、折叠式照相机、转机、座机等等。

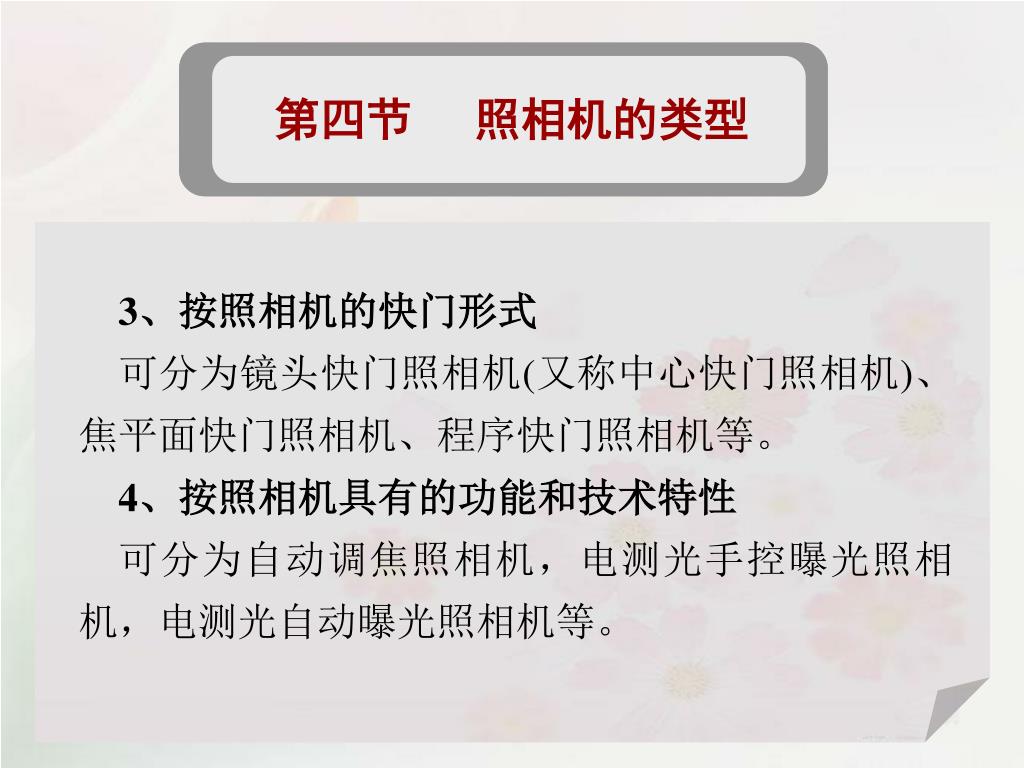

  27. 第四节 照相机的类型 3、按照相机的快门形式 可分为镜头快门照相机(又称中心快门照相机)、焦平面快门照相机、程序快门照相机等。 4、按照相机具有的功能和技术特性 可分为自动调焦照相机，电测光手控曝光照相机，电测光自动曝光照相机等。

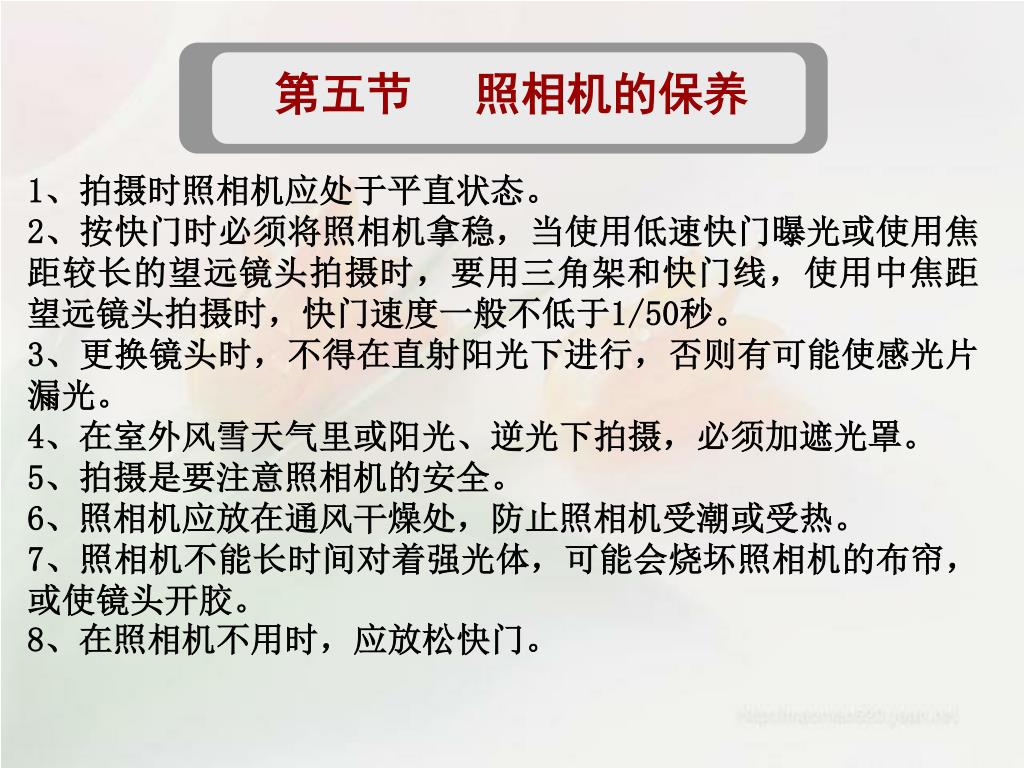

  28. 第五节 照相机的保养 1、拍摄时照相机应处于平直状态。 2、按快门时必须将照相机拿稳，当使用低速快门曝光或使用焦距较长的望远镜头拍摄时，要用三角架和快门线，使用中焦距望远镜头拍摄时，快门速度一般不低于1/50秒。 3、更换镜头时，不得在直射阳光下进行，否则有可能使感光片漏光。 4、在室外风雪天气里或阳光、逆光下拍摄，必须加遮光罩。 5、拍摄是要注意照相机的安全。 6、照相机应放在通风干燥处，防止照相机受潮或受热。 7、照相机不能长时间对着强光体，可能会烧坏照相机的布帘，或使镜头开胶。 8、在照相机不用时，应放松快门。
