GÉPKIVÁLASZTÁS

1. GÉPKIVÁLASZTÁS

2. A fő lépések • A követelmények meghatározása • A lehetséges megoldások kiválasztása • A leggazdaságosabb megoldás kiválasztása

3. A KÖVETELMÉNYEK MEGHATÁROZÁSA • Az ellenállás ill. terhelés jellegének, jelleggörbéjének a meghatározása. • A kívánatos munkapont(ok) koordinátáinak meghatározása. • Kiegészítő információk (a gép üzemével, beépítésével kapcsolatos különleges követelmények)

4. A LEHETSÉGES MEGOLDÁSOK KIVÁLASZTÁSA Szóba jöhető megoldás az, mely esetében • stabil munkapont adódik és • szabályozás nélkül, vagy az ellenállás jelleggörbéjének kisebb-nagyobb mértékű módosításával a kívánatos munkapont(ok) beállítható. A feladat céljának megfelelő típusú gépek jelleggörbéinek és az ellenállás jelleggörbéjének az összevetése.

5. A LEGGAZDASÁGOSABB MEGOLDÁS KIVÁLASZTÁSA A lehetséges megoldások valamennyi üzemtani jellemzőre(szabályozhatóság, hatásfok, stb.) és az egyéb jellemzőkre(a szükséges személyzet, a szükséges körülmények, egyéb különleges feltételek)kiterjedő kritikai elemzése és összevetése a várható költségekkel(beruházási költség, éves üzemeltetési költség, éves karbantartási költség).

6. KONKRÉT PÉLDAszivattyú kiválasztás

7. KIINDULÓ ADATOK • szállítandó folyadék: víz • mennyisége: 500 liter/min

8. Tisztázatlan kérdések(a teljesség igénye nélkül): • Honnan - hova? • Minden körülmények között 500 liter/min? • Mennyire szükséges pontosan tartani a térfogatáramot? • Tiszta víz, vagy lehet szennyezett is? Ha szennyező anyag lehet akkor annak milyenek a tulajdonságai (korrozív, koptató, mérgező stb.)? • Lehet-e üzemkiesés, kell-e tervezni tartalékot? • Villamos vagy más hajtás

9. Honnan-Hova? Tételezzük fel, hogy az ellenállás jeleggörbéje H=60+5,7·10-4·V2 • 300 liter/min térfogatáramnál a fajlagos energiaszükséglet 111 J/N=111 m, • 650 liter/min térfogatáramnál a fajlagos energiaszükséglet 300 J/N=300 m, • mindkét esetben ezekből 60 J/N=60 m nem függ a térfogatáramtól.

10. Minden körülmények között 500 l/min? Tételezzük fel, hogy évente • 2000 óra 500 l/min, • 500 óra 300 l/min és • 1000 óra 650 l/min térfogatáramok szükségesek.

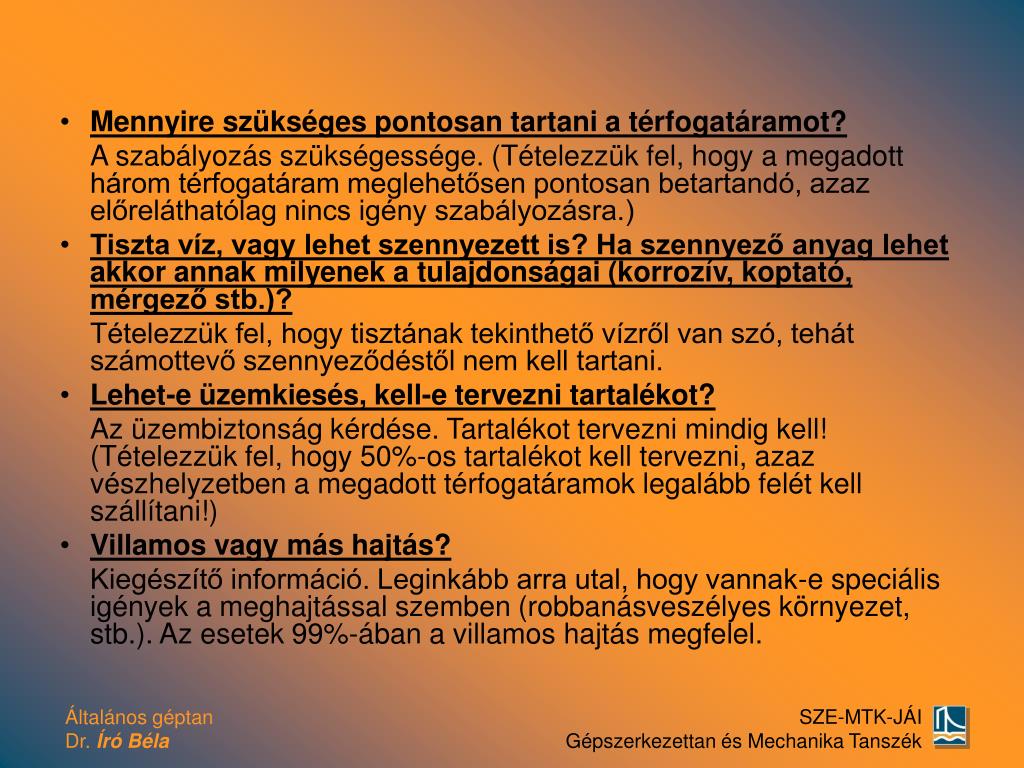

11. Mennyire szükséges pontosan tartani a térfogatáramot? A szabályozás szükségessége. (Tételezzük fel, hogy a megadott három térfogatáram meglehetősen pontosan betartandó, azaz előreláthatólag nincs igény szabályozásra.) • Tiszta víz, vagy lehet szennyezett is? Ha szennyező anyag lehet akkor annak milyenek a tulajdonságai (korrozív, koptató, mérgező stb.)? Tételezzük fel, hogy tisztának tekinthető vízről van szó, tehát számottevő szennyeződéstől nem kell tartani. • Lehet-e üzemkiesés, kell-e tervezni tartalékot? Az üzembiztonság kérdése. Tartalékot tervezni mindig kell! (Tételezzük fel, hogy 50%-os tartalékot kell tervezni, azaz vészhelyzetben a megadott térfogatáramok legalább felét kell szállítani!) • Villamos vagy más hajtás? Kiegészítő információ. Leginkább arra utal, hogy vannak-e speciális igények a meghajtással szemben (robbanásveszélyes környezet, stb.). Az esetek 99%-ában a villamos hajtás megfelel.

12. TTA 42/12-VII TTA 50/12-VII A kívánatos térfogatáramok tartománya

13. TMF 50/20-VIII TMF 50/33-V TMF 25/16-VIII TMF 35/20-V

14. TTM 70/44-VII TTM 100/44-V TTM 50/20-VIII TTM 50/33-V TTM 70/44-III TTM 25/16-VIII

15. A jellegörbe hatásfok szempontjából legkedvezőbb szakasza H(m) H=f(V) jelleggörbe η η=f(V) jelleggörbe NPSH=f(V) jelleggörbe NPSH(m) V(m3/h)
