  1. 数据_视频实时传输系统 北京市中关村东路18号财智国际大厦B座3层WWW.CNTZ.COM

  2. 设计思路 北京市中关村东路18号财智国际大厦B座3层WWW.CNTZ.COM

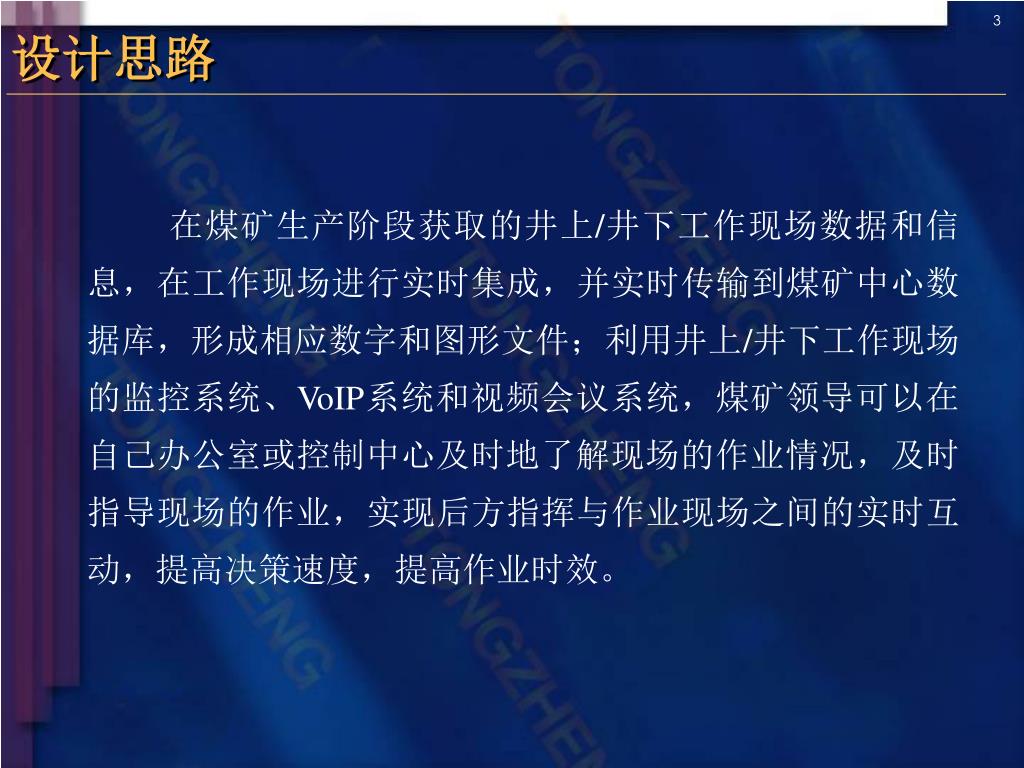

  3. 设计思路 　在煤矿生产阶段获取的井上/井下工作现场数据和信息，在工作现场进行实时集成，并实时传输到煤矿中心数据库，形成相应数字和图形文件；利用井上/井下工作现场的监控系统、VoIP系统和视频会议系统，煤矿领导可以在自己办公室或控制中心及时地了解现场的作业情况，及时指导现场的作业，实现后方指挥与作业现场之间的实时互动，提高决策速度，提高作业时效。

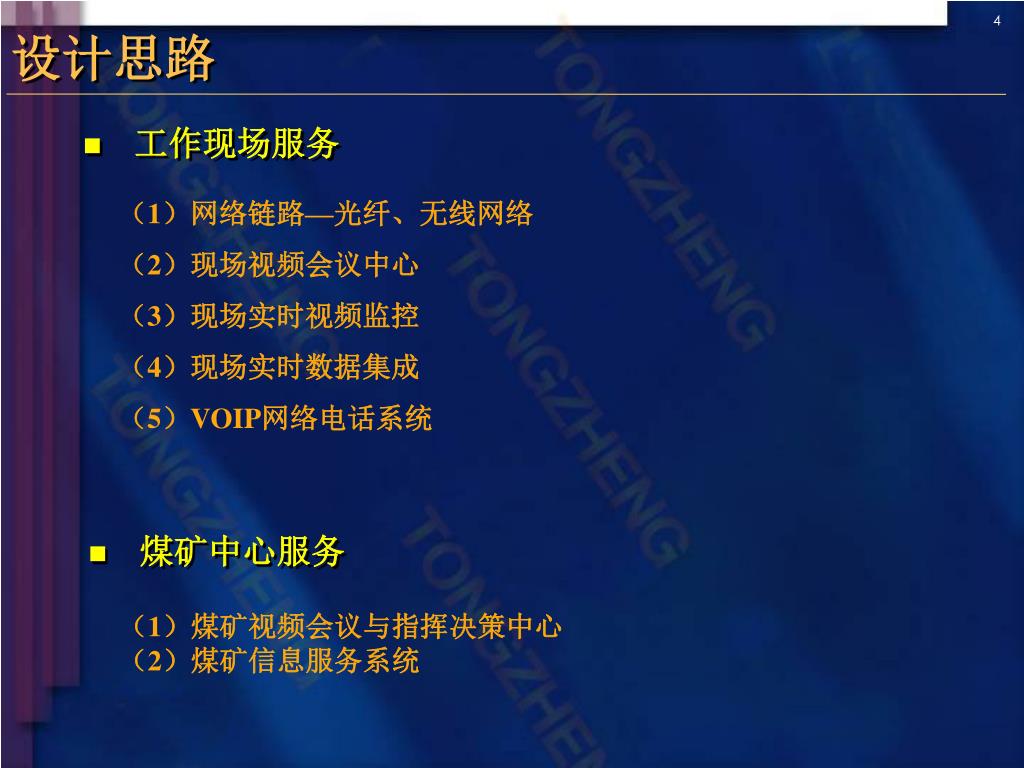

  4. 设计思路 • 工作现场服务 （1）网络链路—光纤、无线网络 （2）现场视频会议中心 （3）现场实时视频监控 （4）现场实时数据集成 （5）VOIP网络电话系统 • 煤矿中心服务 （1）煤矿视频会议与指挥决策中心 （2）煤矿信息服务系统

  5. 系统总体方案 北京市中关村东路18号财智国际大厦B座3层WWW.CNTC.COM

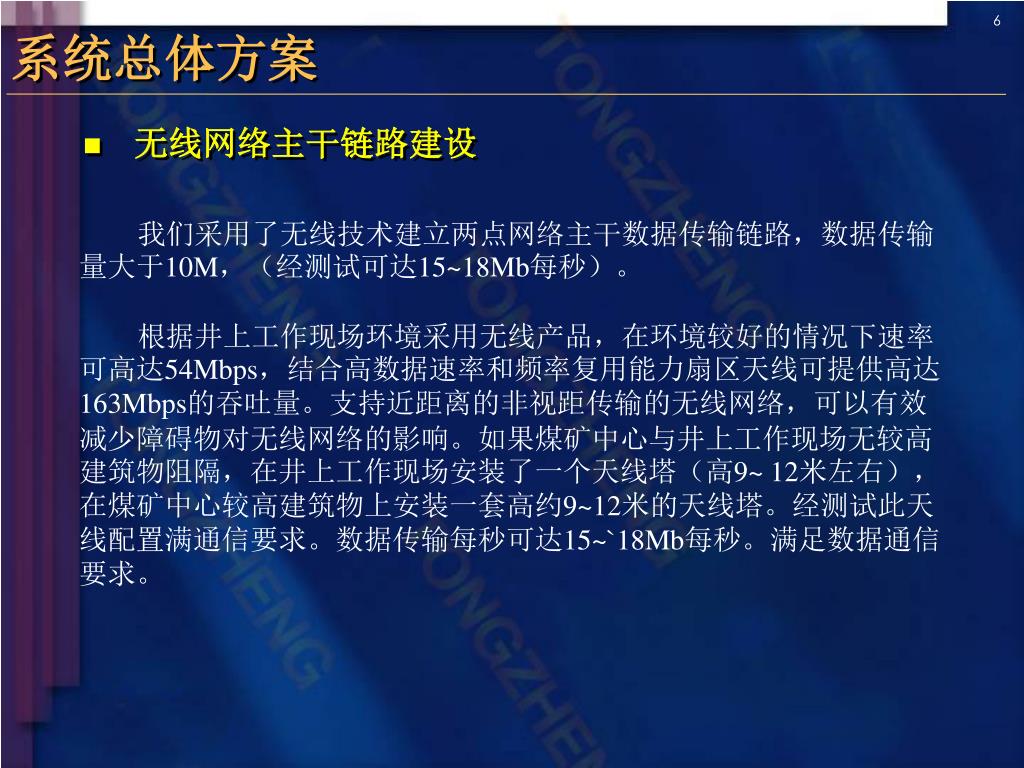

  6. 系统总体方案 • 无线网络主干链路建设 　我们采用了无线技术建立两点网络主干数据传输链路，数据传输量大于10M，（经测试可达15~18Mb每秒）。 　根据井上工作现场环境采用无线产品，在环境较好的情况下速率可高达54Mbps，结合高数据速率和频率复用能力扇区天线可提供高达163Mbps的吞吐量。支持近距离的非视距传输的无线网络，可以有效减少障碍物对无线网络的影响。如果煤矿中心与井上工作现场无较高建筑物阻隔，在井上工作现场安装了一个天线塔（高9~ 12米左右），在煤矿中心较高建筑物上安装一套高约9~12米的天线塔。经测试此天线配置满通信要求。数据传输每秒可达15~`18Mb每秒。满足数据通信要求。

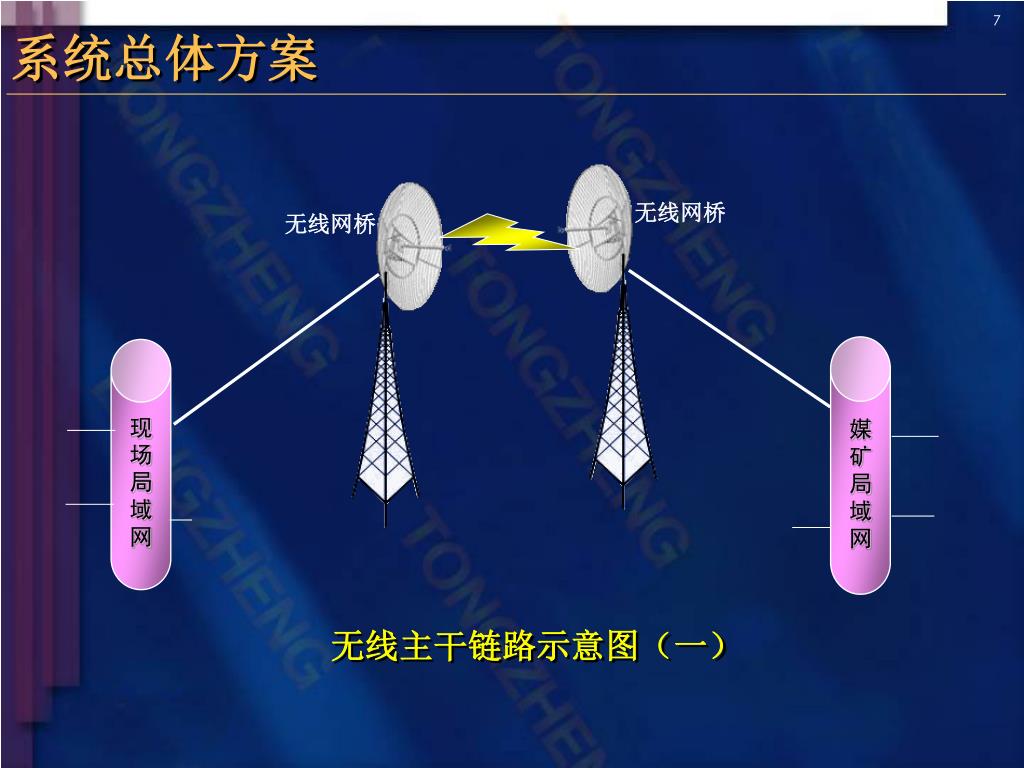

  7. 系统总体方案 无线主干链路示意图（一） 无线网桥 无线网桥 媒 矿 局 域 网 现 场 局 域 网

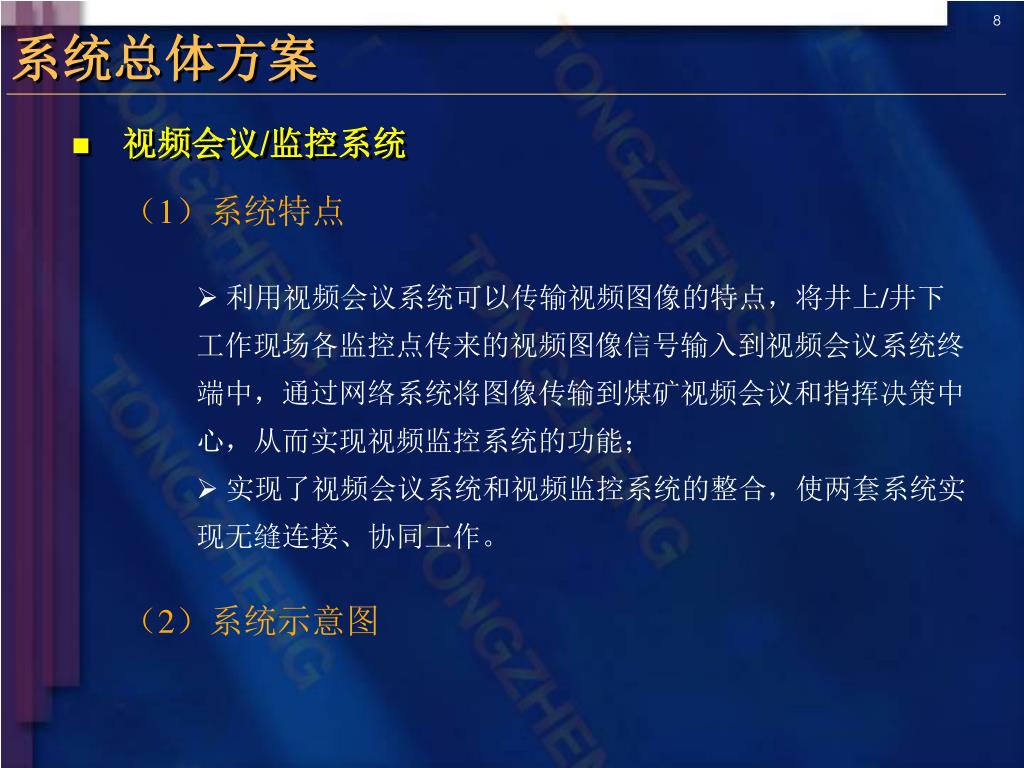

  8. 系统总体方案 • 视频会议/监控系统 • （1）系统特点 • 利用视频会议系统可以传输视频图像的特点，将井上/井下工作现场各监控点传来的视频图像信号输入到视频会议系统终端中，通过网络系统将图像传输到煤矿视频会议和指挥决策中心，从而实现视频监控系统的功能； • 实现了视频会议系统和视频监控系统的整合，使两套系统实现无缝连接、协同工作。 • （2）系统示意图

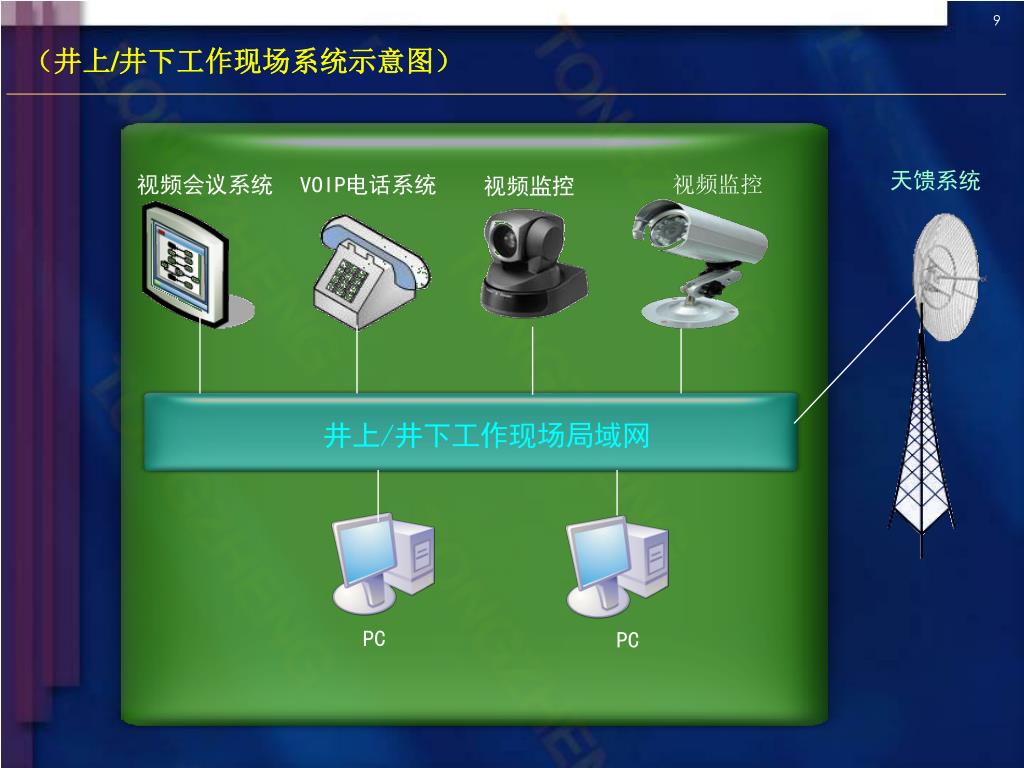

  9. （井上/井下工作现场系统示意图） 天馈系统 视频监控 视频会议系统 VOIP电话系统 视频监控 井上/井下工作现场局域网 PC PC

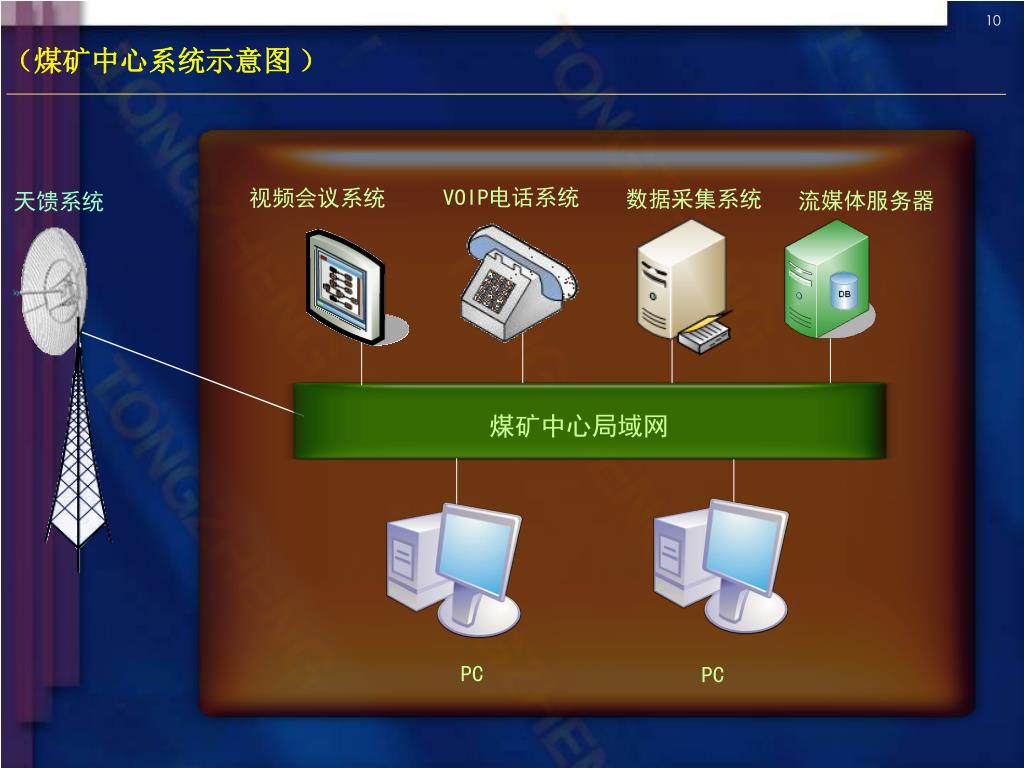

  10. （煤矿中心系统示意图 ） VOIP电话系统 视频会议系统 数据采集系统 流媒体服务器 天馈系统 煤矿中心局域网 PC PC

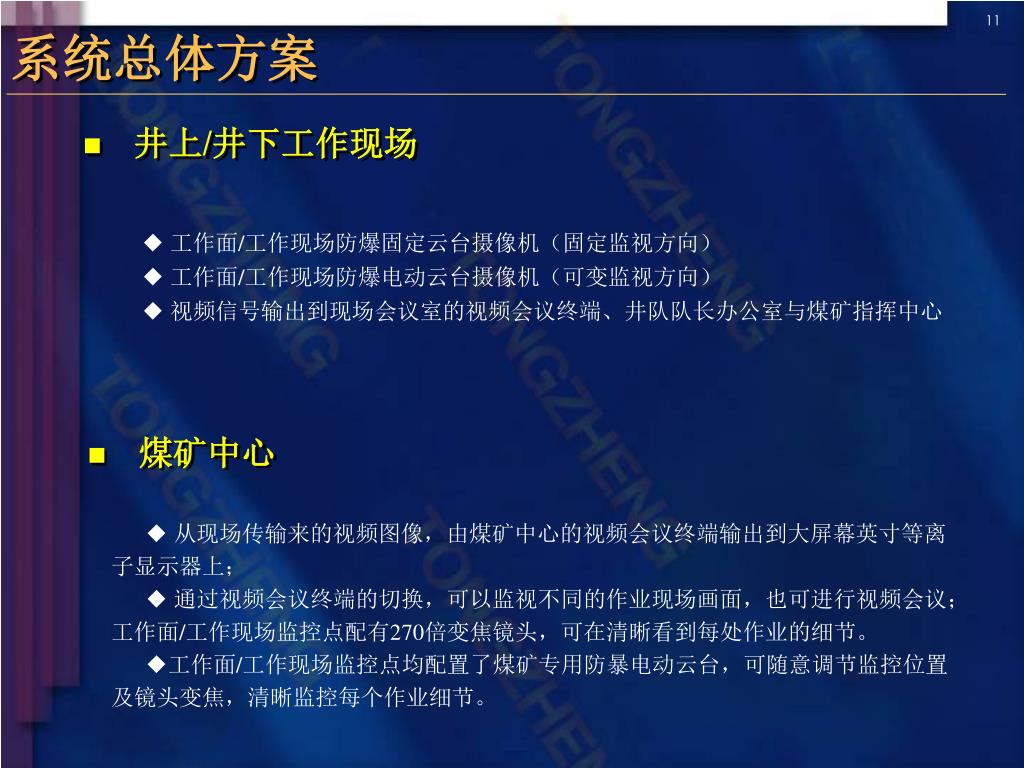

  11. 系统总体方案 • 井上/井下工作现场 ◆ 工作面/工作现场防爆固定云台摄像机（固定监视方向） ◆ 工作面/工作现场防爆电动云台摄像机（可变监视方向） ◆ 视频信号输出到现场会议室的视频会议终端、井队队长办公室与煤矿指挥中心 • 煤矿中心 ◆ 从现场传输来的视频图像，由煤矿中心的视频会议终端输出到大屏幕英寸等离子显示器上； ◆ 通过视频会议终端的切换，可以监视不同的作业现场画面，也可进行视频会议；工作面/工作现场监控点配有270倍变焦镜头，可在清晰看到每处作业的细节。 ◆工作面/工作现场监控点均配置了煤矿专用防暴电动云台，可随意调节监控位置及镜头变焦，清晰监控每个作业细节。

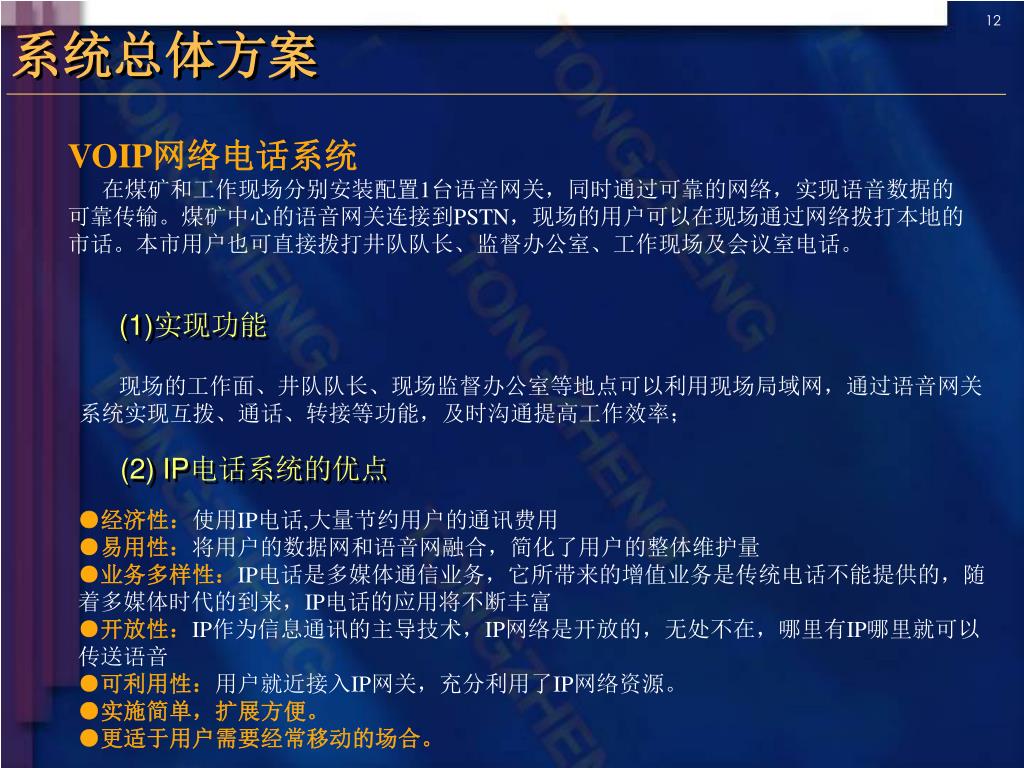

  12. 系统总体方案 (1)实现功能 VOIP网络电话系统 在煤矿和工作现场分别安装配置1台语音网关，同时通过可靠的网络，实现语音数据的可靠传输。煤矿中心的语音网关连接到PSTN，现场的用户可以在现场通过网络拨打本地的市话。本市用户也可直接拨打井队队长、监督办公室、工作现场及会议室电话。 现场的工作面、井队队长、现场监督办公室等地点可以利用现场局域网，通过语音网关系统实现互拨、通话、转接等功能，及时沟通提高工作效率； (2) IP电话系统的优点 ●经济性：使用IP电话,大量节约用户的通讯费用 ●易用性：将用户的数据网和语音网融合，简化了用户的整体维护量 ●业务多样性：IP电话是多媒体通信业务，它所带来的增值业务是传统电话不能提供的，随着多媒体时代的到来，IP电话的应用将不断丰富 ●开放性：IP作为信息通讯的主导技术，IP网络是开放的，无处不在，哪里有IP哪里就可以传送语音 ●可利用性：用户就近接入IP网关，充分利用了IP网络资源。 ●实施简单，扩展方便。 ●更适于用户需要经常移动的场合。

  13. 系统主要设备及相关技术指标 北京市中关村东路18号财智国际大厦B座3层WWW.CNTC.COM

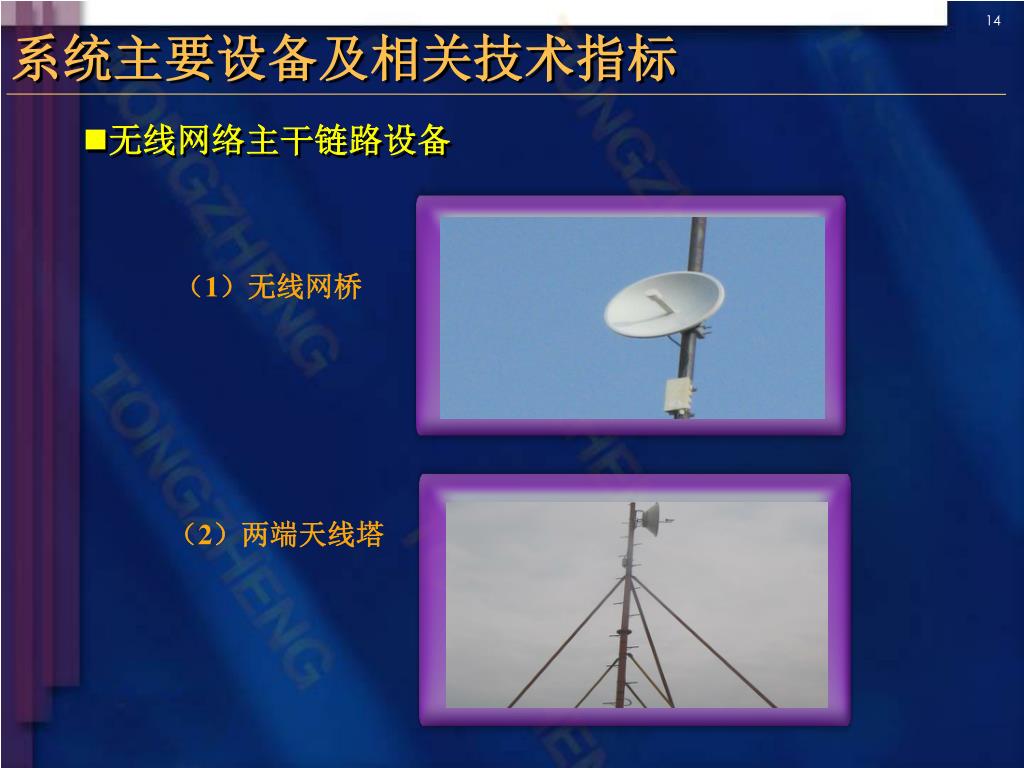

  14. 系统主要设备及相关技术指标 • 无线网络主干链路设备 （1）无线网桥 （2）两端天线塔

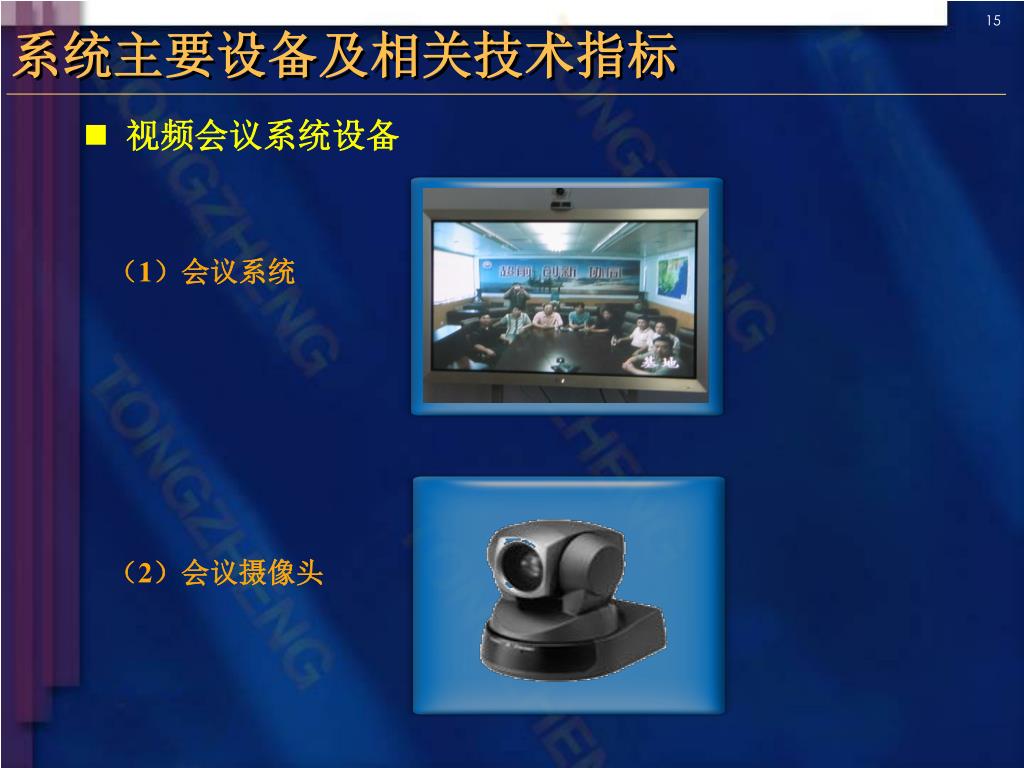

  15. 系统主要设备及相关技术指标 • 视频会议系统设备 （1）会议系统 （2）会议摄像头

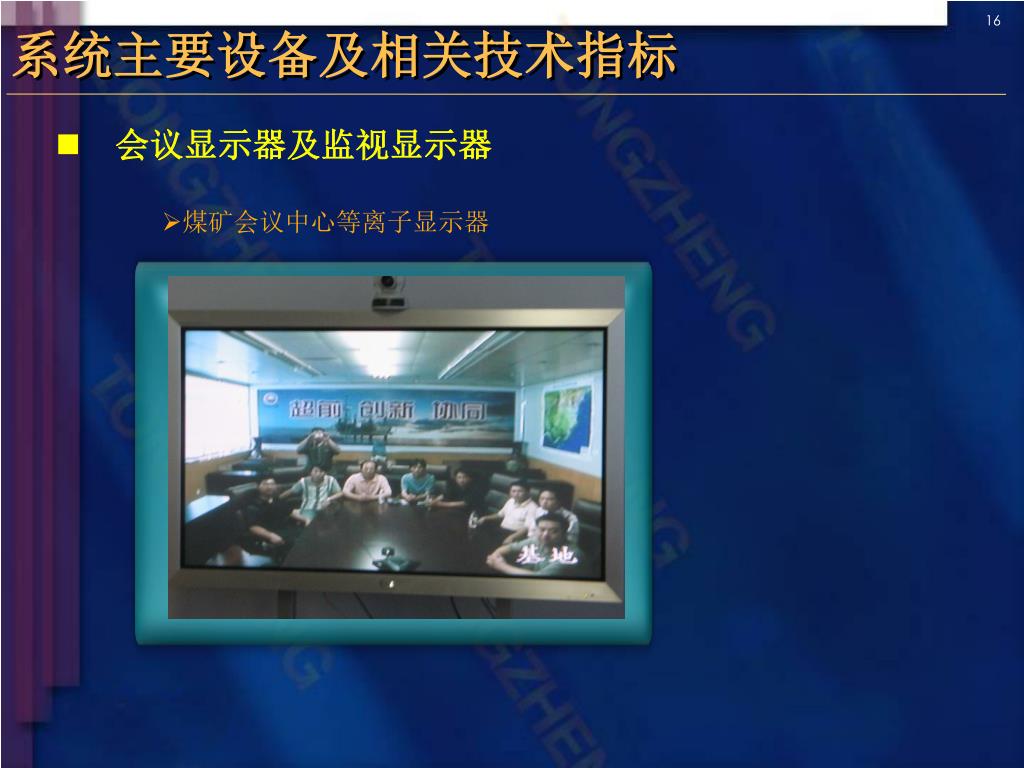

  16. 系统主要设备及相关技术指标 • 　会议显示器及监视显示器 • 煤矿会议中心等离子显示器

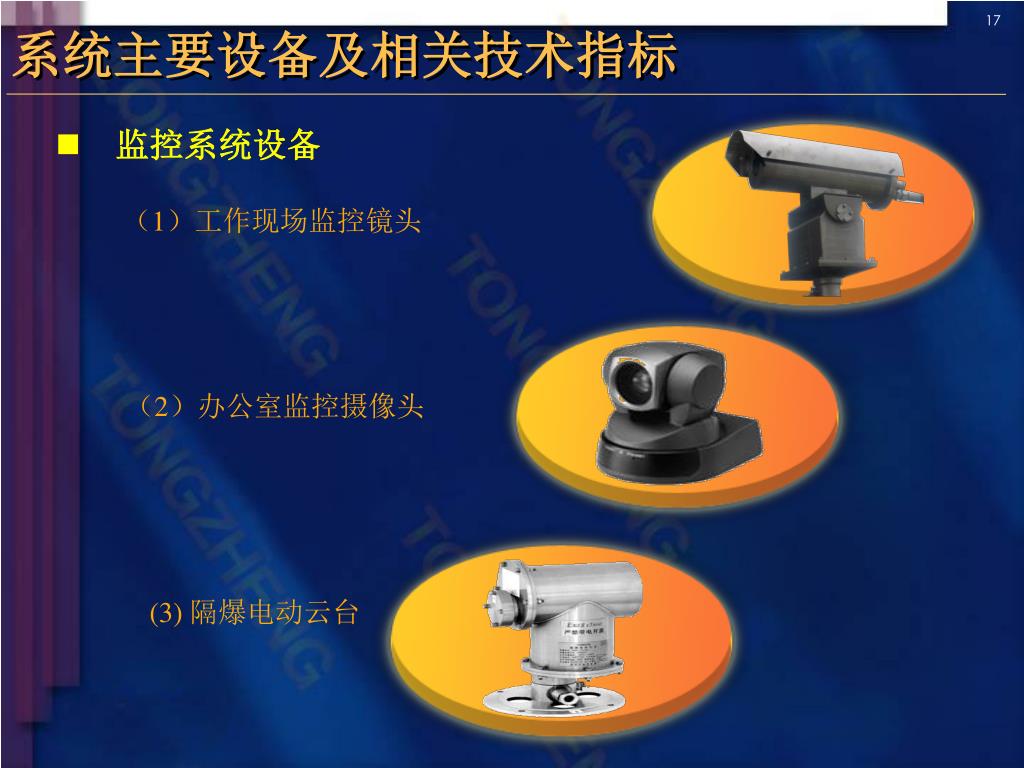

  17. 系统主要设备及相关技术指标 • 　监控系统设备 （1）工作现场监控镜头 （2）办公室监控摄像头 (3) 隔爆电动云台

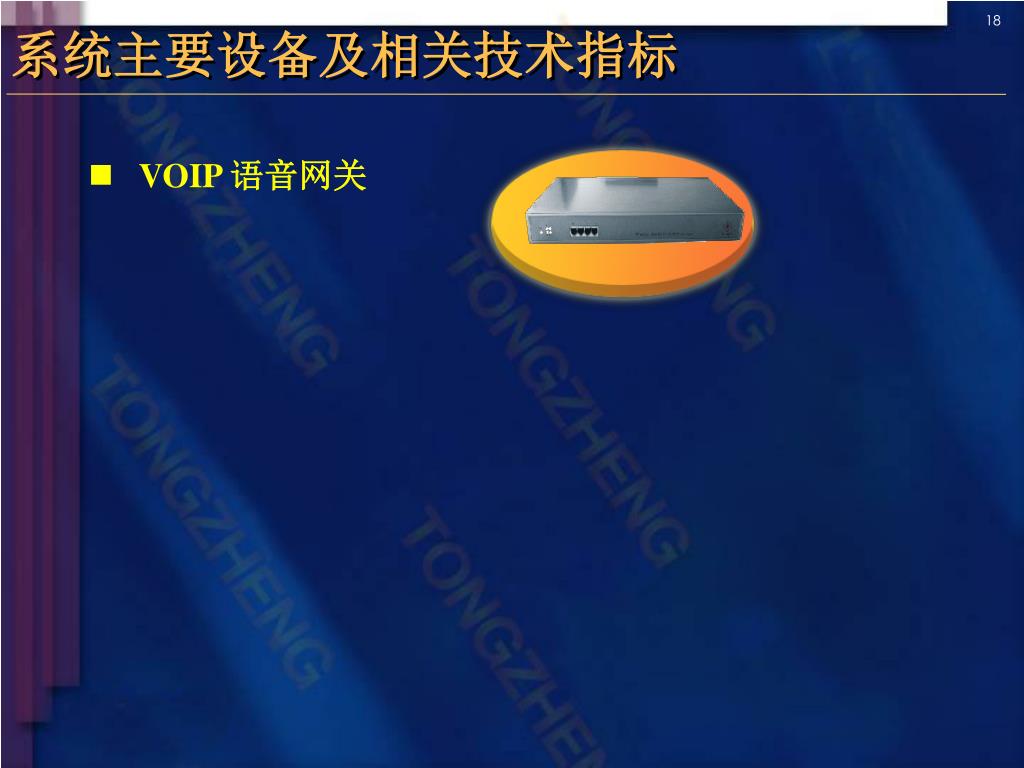

  18. 系统主要设备及相关技术指标 • VOIP 语音网关

  19. 系统特点及我公司在该系统集成上的优势 北京市中关村东路18号财智国际大厦B座3层WWW.CNTC.COM

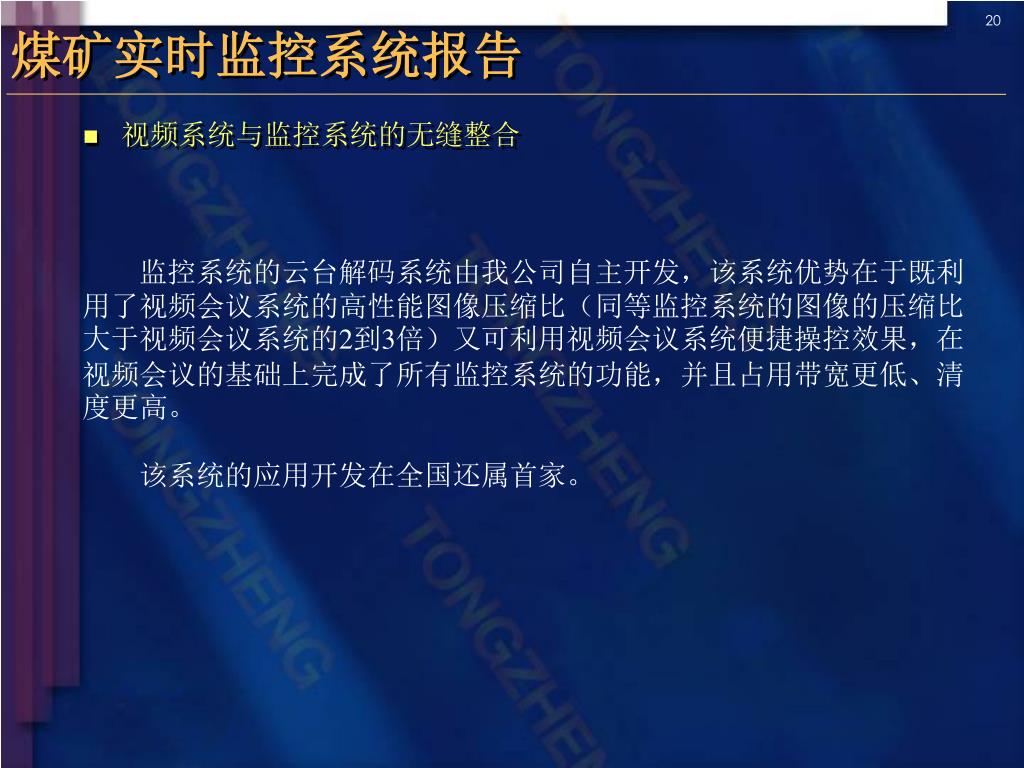

  20. 煤矿实时监控系统报告 • 视频系统与监控系统的无缝整合 　　监控系统的云台解码系统由我公司自主开发，该系统优势在于既利用了视频会议系统的高性能图像压缩比（同等监控系统的图像的压缩比大于视频会议系统的2到3倍）又可利用视频会议系统便捷操控效果，在视频会议的基础上完成了所有监控系统的功能，并且占用带宽更低、清度更高。 　　该系统的应用开发在全国还属首家。

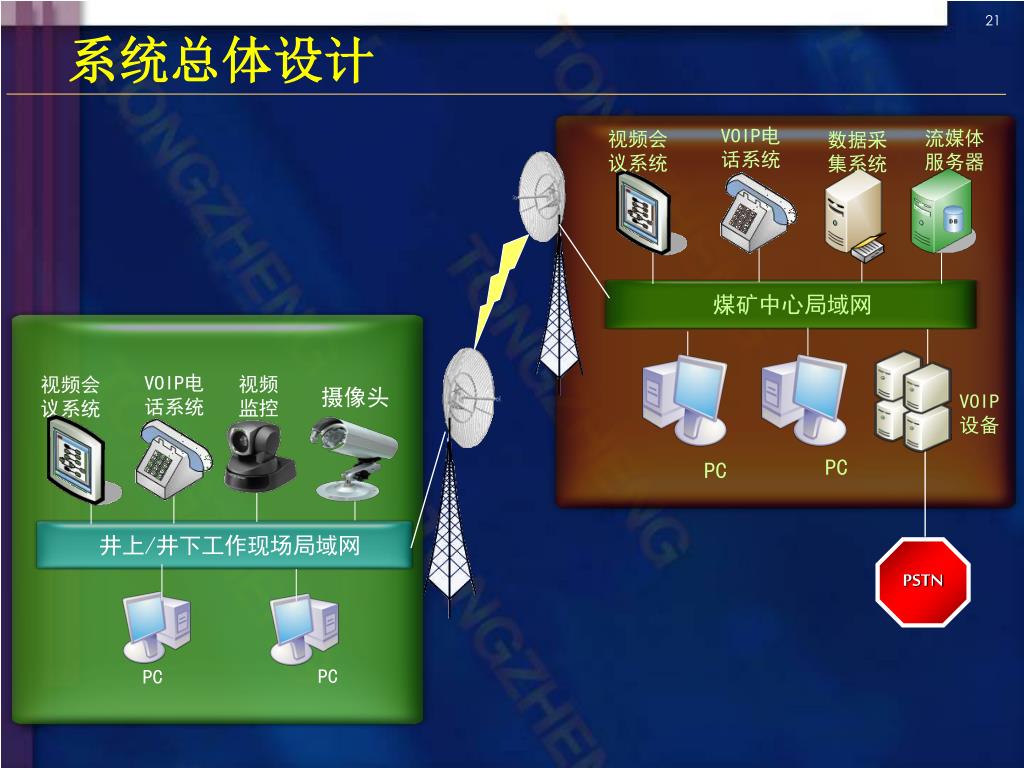

  21. 系统总体设计 VOIP电 话系统 流媒体 服务器 视频会 议系统 数据采 集系统 煤矿中心局域网 VOIP电 话系统 视频 监控 视频会 议系统 摄像头 VOIP 设备 PC PC 井上/井下工作现场局域网 PSTN PC PC

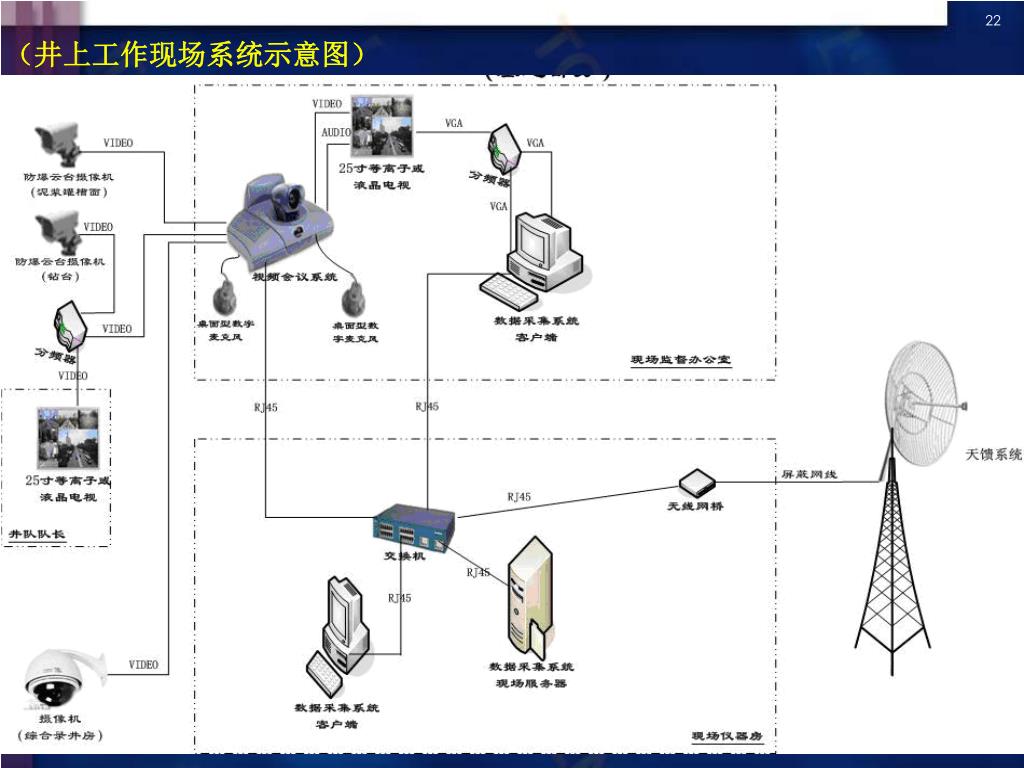

  22. （井上工作现场系统示意图）

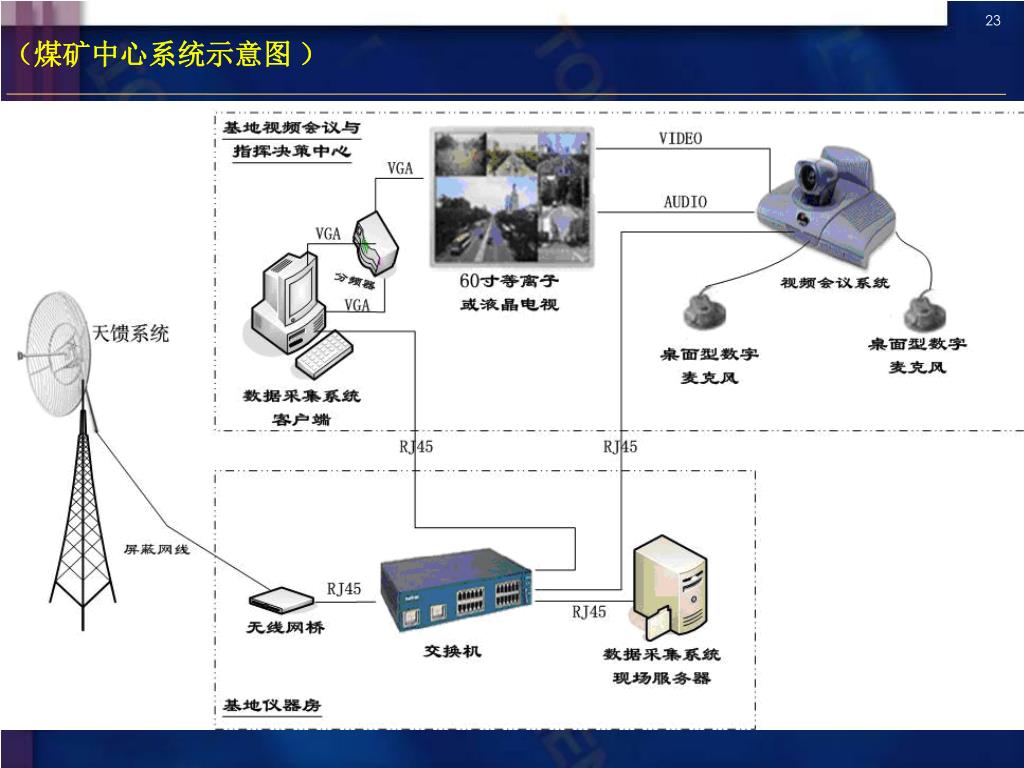

  23. （煤矿中心系统示意图 ）

  24. 谢 谢！
