Presentation Transcript

  1. 第一次全国水利普查 水土保持专项普查 水力侵蚀普查(县普查工作人员) 水利部水土保持监测中心 北京师范大学 2010年11月

  2. 提 纲 • 资料准备结果(省级) • 野外调查(县级) 2

  3. 资料准备结果 省级普查机构负责 3

  4. 资料准备结果 主要工作内容 • 收集降水资料 • 建立数据存储目录 • 准备野外调查底图 • 下发相关材料 • 水蚀野外调查表 • 野外调查底图 • 普查数据存储目录 4

  5. 下发资料清单 资料准备结果 5 5

  6. 水蚀野外调查表(P502表) 资料准备结果 (第 页 / 共 页) 填表人: 联系电话: 填表日期:201年月日 (填表单位公章) 复核人: 联系电话: 填表日期:201年月日 审查人: 联系电话: 填表日期:201年月日 6

  7. 调查底图示例(dt1.jpg) 资料准备结果 • 特点 边界和等高线均已经数字化 • 作用 能比较清楚显示地块边界 建议:将调查成果草图清绘到dt1 7 7 7

  8. 调查底图示例(dt2.jpg) 资料准备结果 • 特点 数字化边界与地形图图片套合,带有更多信息 • 作用 野外调查重要参考 8 8 8

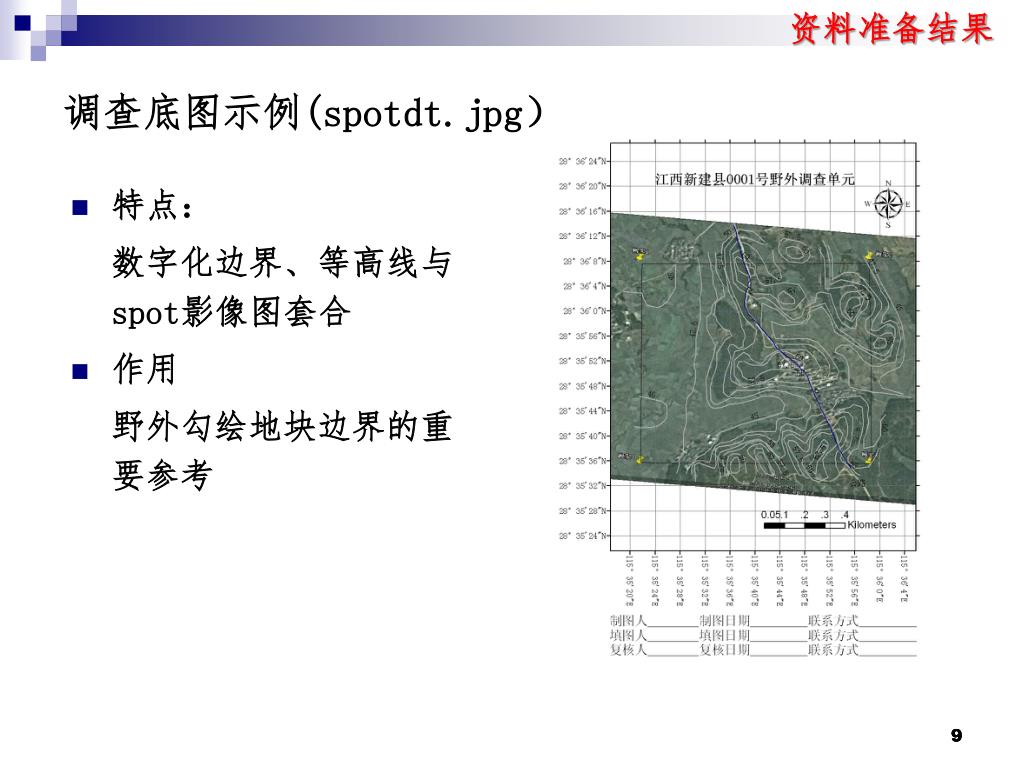

  9. 调查底图示例(spotdt.jpg) 资料准备结果 • 特点: 数字化边界、等高线与spot影像图套合 • 作用 野外勾绘地块边界的重要参考 9 9 9

  10. 资料准备结果 4个级别目录(重庆为例) 10

  11. 一级目录 资料准备结果 11 11

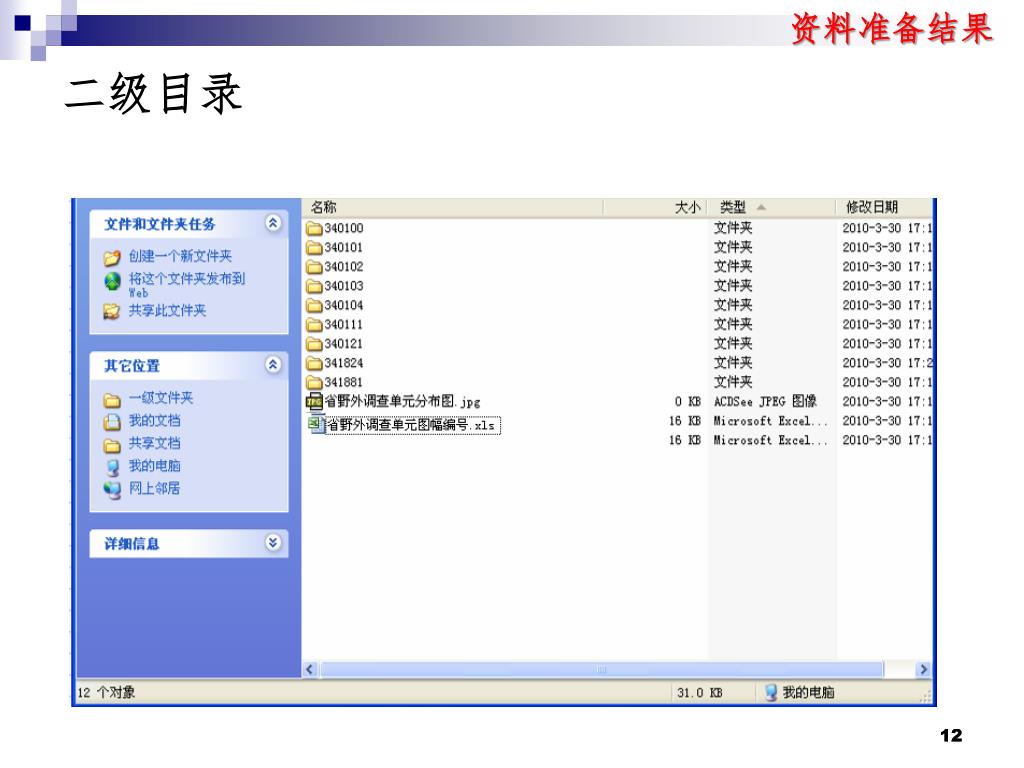

  12. 资料准备结果 二级目录 12

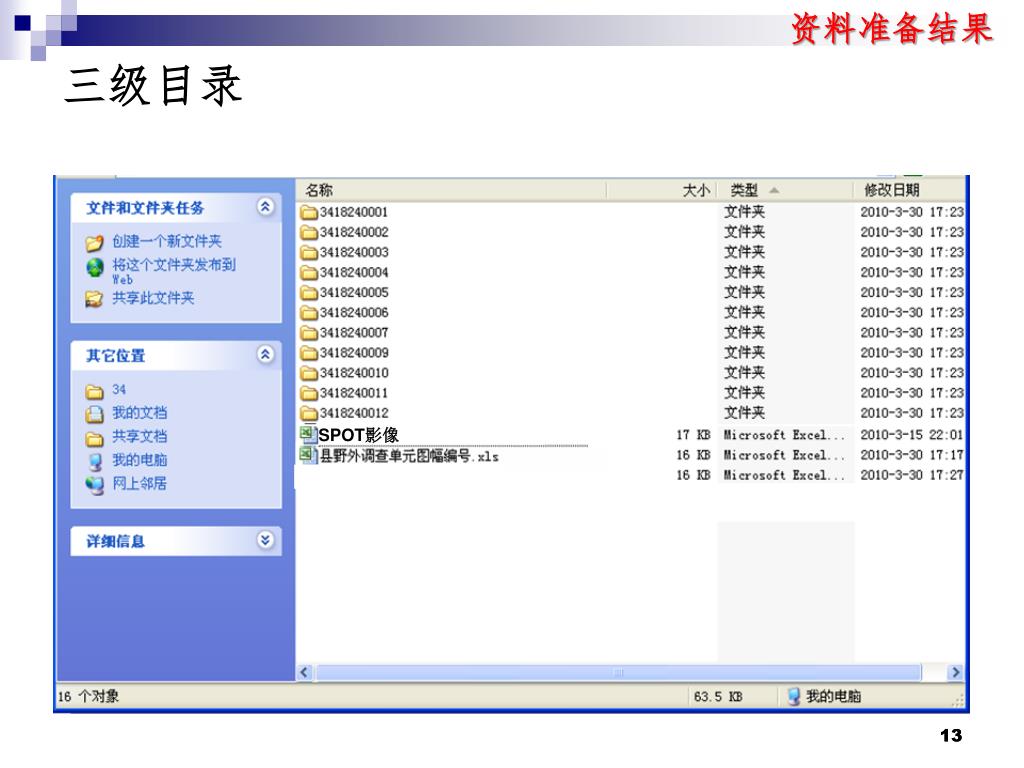

  13. 资料准备结果 三级目录 SPOT影像 13

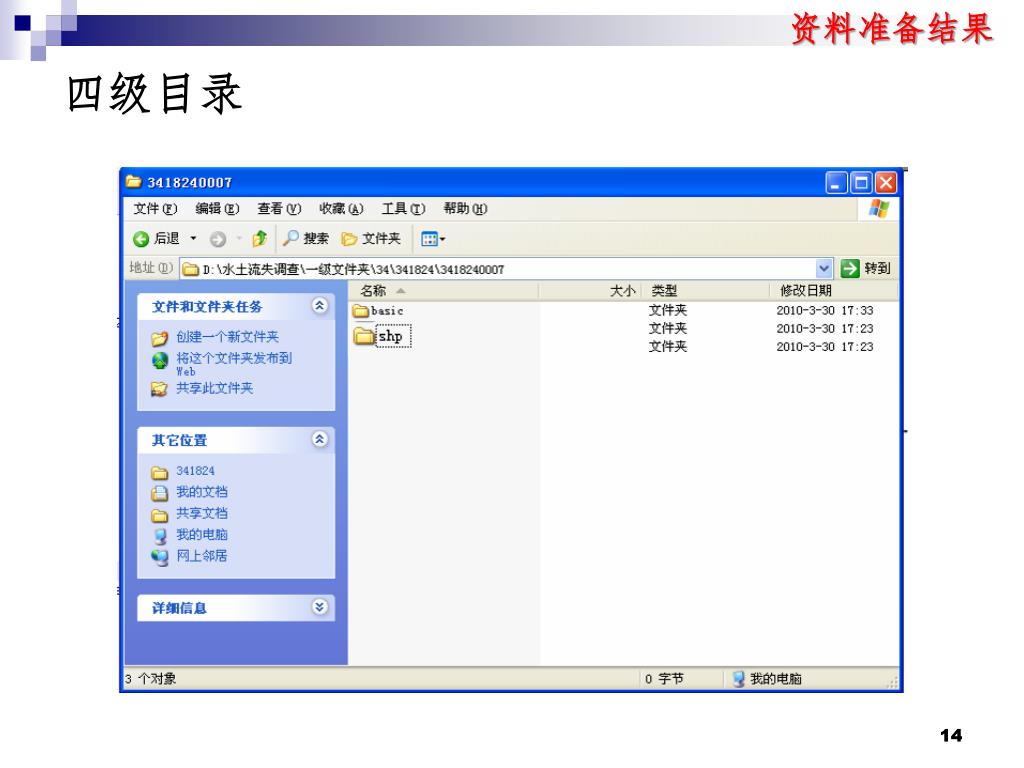

  14. 资料准备结果 四级目录 14

  15. 四级目录—basic目录下的文件名称 资料准备结果 15 15

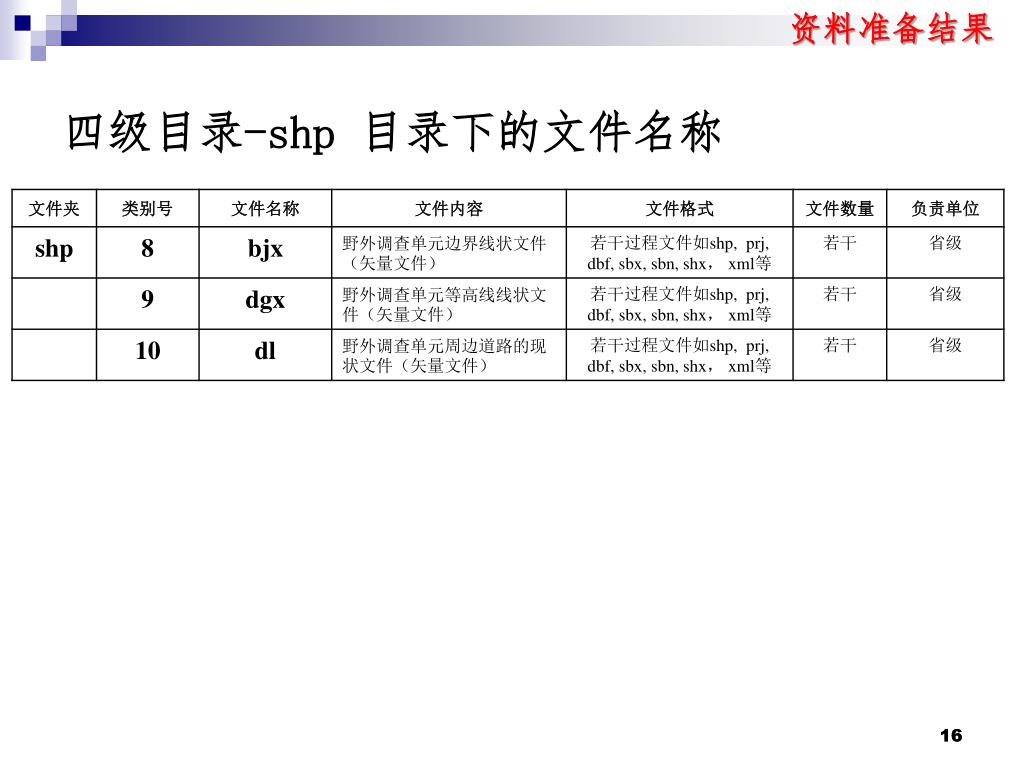

  16. 四级目录-shp 目录下的文件名称 资料准备结果 16 16

  17. 野外调查 县级普查机构负责 17 17

  18. 野外调查步骤 野外用品准备 实地调查 调查图清绘 水蚀野外调查表录入 数据质量控制 调查成果提交 18 18

  19. 1.野外用品准备 特别强调:带以下纸质材料 野外水蚀调查表填表说明;盖度(黑白)参考图 附表1野外调查单元土地利用现状分类表 附表2野外调查单元水土保持措施分类表及续表 19 19

  20. 2.实地调查 (1)到达野外调查单元 (2)勾绘调查图 (3)填写水蚀调查表 (4)拍摄景观照片 20 20

  21. (1)到达野外调查单元 利用地形图到达野外调查单元 询问当地人到达野外调查单元 GPS导航到达野外调查单元 21 21

  22. 到达后的基本步骤 拍摄标识照片; 寻找开始勾绘的位置,依次勾绘地块边界; 每勾绘完一个地块边界后,及时在调查表上填写该地块的信息,拍摄该地块的景观照片,此外注意拍摄一些水土保持措施典型照片和调查单元远景照片。 22 22

  23. (2)勾绘调查图 • 地块 • 空间上连续 • 土地利用类型相同 • 林(草)地郁闭度/盖度相同(差异≤10%) • 水土保持措施相同 “三同”加 “一连” 23

  24. (2)勾绘调查图 • 遥感影像勾绘 • 现场勾绘 • 利用GPS 24

  25. (2)勾绘调查图 • 现场勾绘 • 利用GPS • 遥感影像勾绘 25

  26. (3)填写水蚀野外调查表(P502表) (第 页 / 共 页) 填表人: 联系电话: 填表日期:201年月日 (填表单位公章) 复核人: 联系电话: 填表日期:201年月日 审查人: 联系电话: 填表日期:201年月日 26

  27. (3)填写水蚀野外调查表 【3.地块编号】地块是指野外调查单元内,土地利用类型相同、郁闭度/盖度相同、水土保持措施相同、空间连续的范围。按照野外调查顺序填写编号:第一个调查地块编号为“1”,第二个调查地块编号为“2”,以此类推,不得重复。表中地块编号要与现场勾绘的野外调查图上的地块编号一致。 【4.土地利用】按照《野外调查单元土地利用现状分类表》填写,见附表1。 【4.1土地利用类型】按照《野外调查单元土地利用现状分类表》,填写到二级类名称。 【4.2土地利用代码】按照《野外调查单元土地利用现状分类表》,填写到相应二级类的代码。 27

  28. 附表1:野外调查单元土地利用现状分类 28

  29. 附表1:野外调查单元土地利用现状分类 29

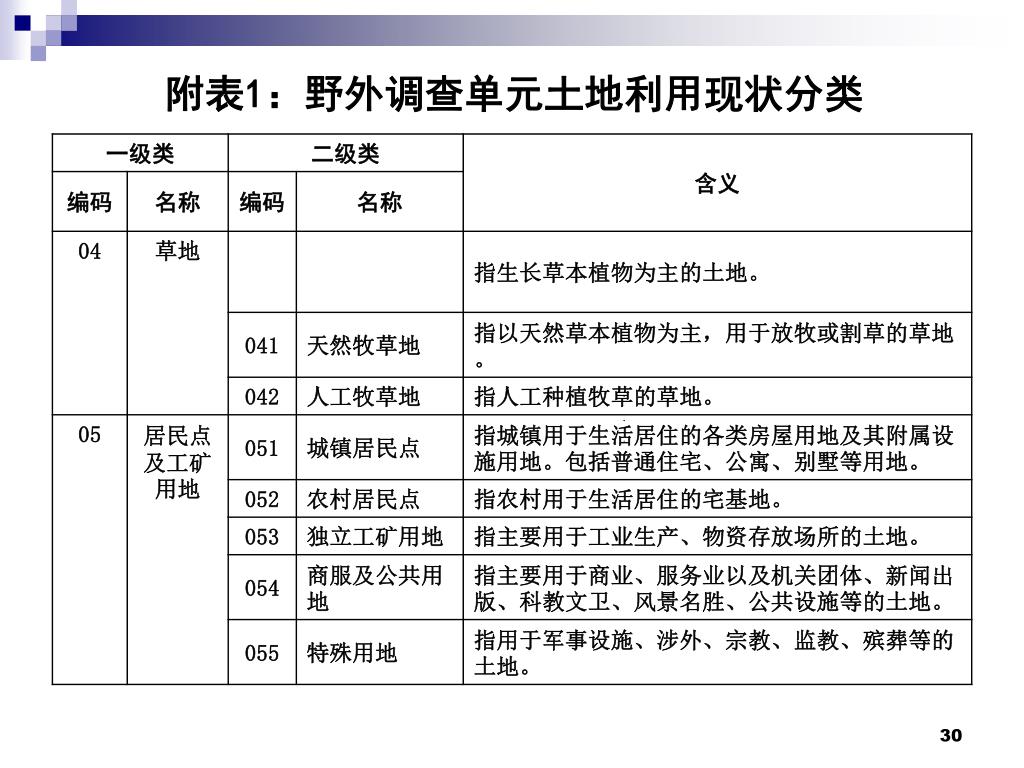

  30. 附表1:野外调查单元土地利用现状分类 30

  31. 附表1:野外调查单元土地利用现状分类 31

  32. (3)填写水蚀野外调查表 生物措施 类型、代码、郁闭度/盖度 填写到二级或三级类 工程措施 类型、代码、建设时间、质量 填写到二级或三级类 耕作措施 类型、代码 填写到二级或三级类 《野外调查单元水土保持措施分类表、续表》 32

  33. (3)填写水蚀野外调查表 【5.生物措施】按《野外调查单元水土保持措施分类表》查表填写。见附表2。 【5.1类型】 填写到二级或三级类。如果是“草水路(草皮泄水道)”、“农田防护林”等条带型措施,在备注栏中填其长度。 【5.2代码】 填写【5.1类型】对应的二级或三级代码。 如果属于“其他措施”,填写当地名称,代码填写“99”,并在其下一行对该措施的规格和作用详细描述。 33

  34. 附表2 野外调查单元水土保持措施分类表 34

  35. 附表2 野外调查单元水土保持措施分类表 35

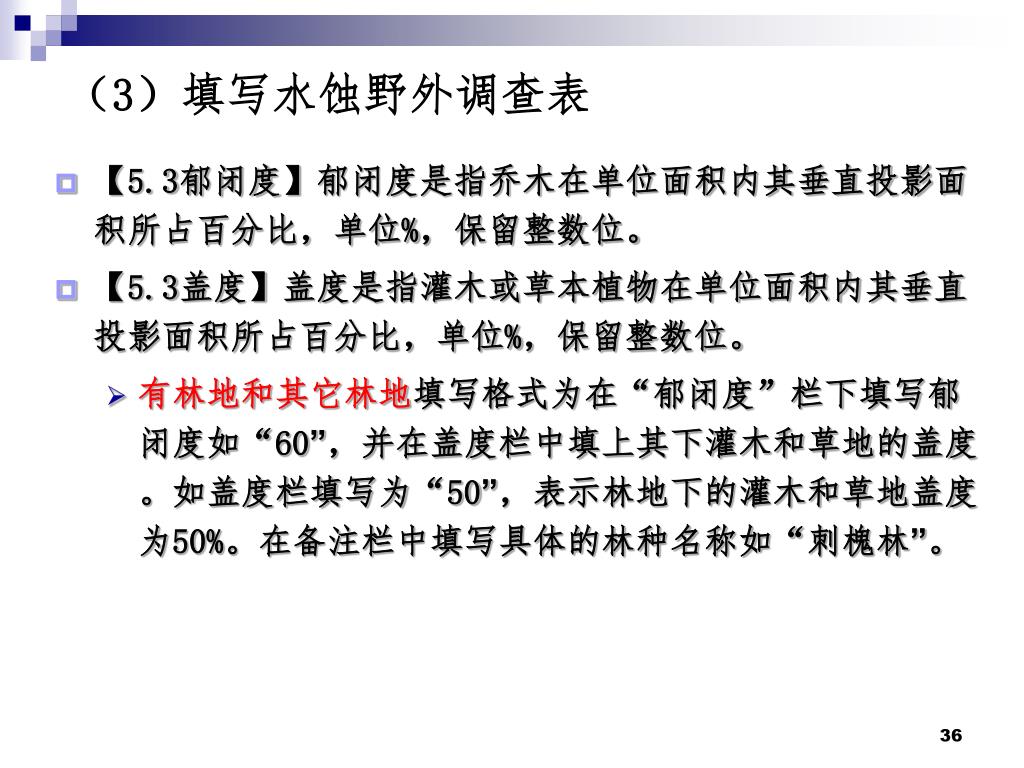

  36. (3)填写水蚀野外调查表 【5.3郁闭度】郁闭度是指乔木在单位面积内其垂直投影面积所占百分比,单位%,保留整数位。 【5.3盖度】盖度是指灌木或草本植物在单位面积内其垂直投影面积所占百分比,单位%,保留整数位。 有林地和其它林地填写格式为在“郁闭度”栏下填写郁闭度如“60”,并在盖度栏中填上其下灌木和草地的盖度。如盖度栏填写为“50”,表示林地下的灌木和草地盖度为50%。在备注栏中填写具体的林种名称如“刺槐林”。 36

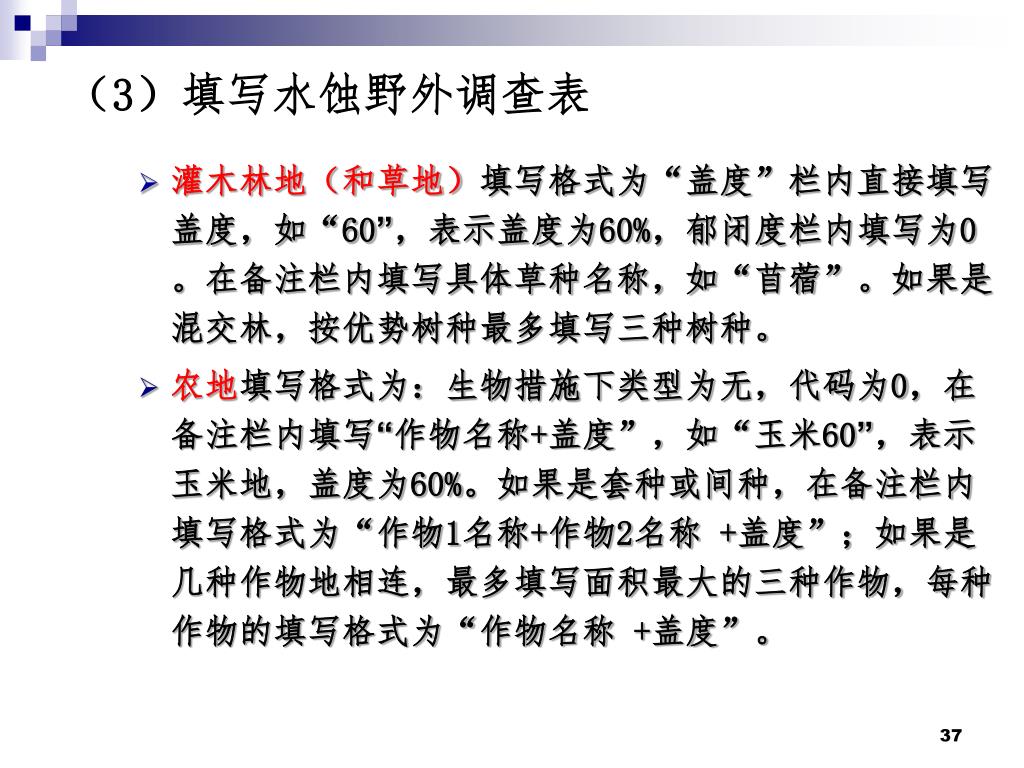

  37. (3)填写水蚀野外调查表 灌木林地(和草地)填写格式为“盖度”栏内直接填写盖度,如“60”,表示盖度为60%,郁闭度栏内填写为0。在备注栏内填写具体草种名称,如“苜蓿”。如果是混交林,按优势树种最多填写三种树种。 农地填写格式为:生物措施下类型为无,代码为0,在备注栏内填写“作物名称+盖度”,如“玉米60”,表示玉米地,盖度为60%。如果是套种或间种,在备注栏内填写格式为“作物1名称+作物2名称 +盖度”;如果是几种作物地相连,最多填写面积最大的三种作物,每种作物的填写格式为“作物名称 +盖度”。 37

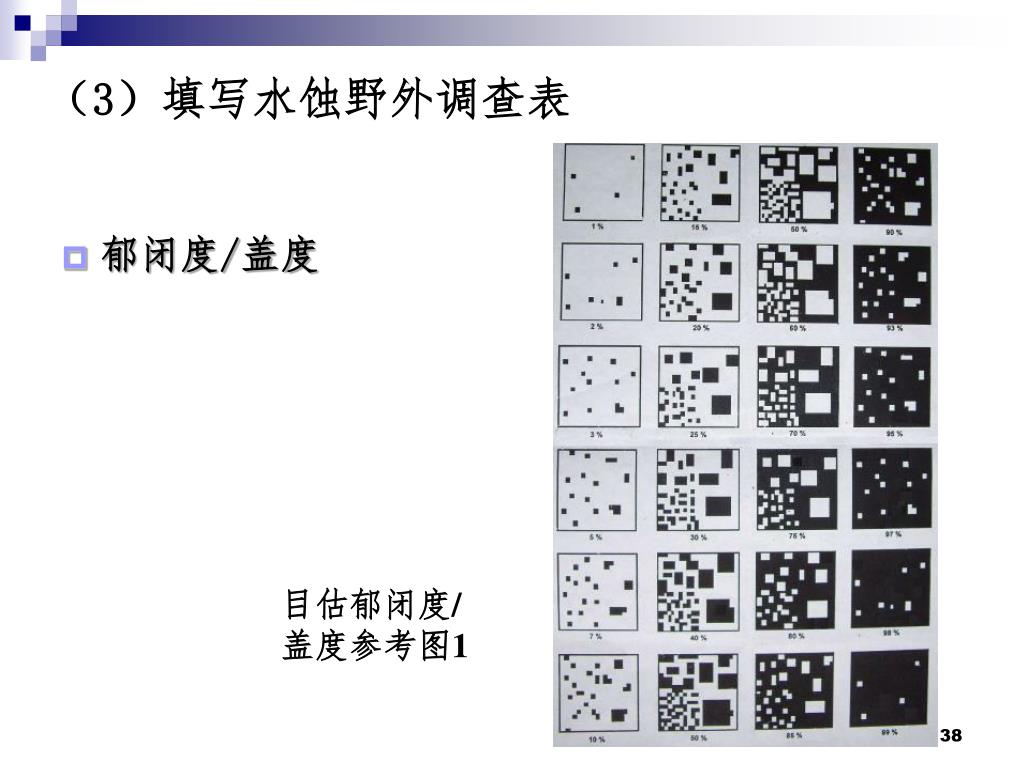

  38. 郁闭度/盖度 (3)填写水蚀野外调查表 目估郁闭度/盖度参考图1 38

  39. 郁闭度/盖度 (3)填写水蚀野外调查表 目估盖度参考图2 39

  40. 郁闭度/盖度 (3)填写水蚀野外调查表 目估盖度参考图3 40

  41. 郁闭度/盖度 (3)填写水蚀野外调查表 目估盖度参考图4 41

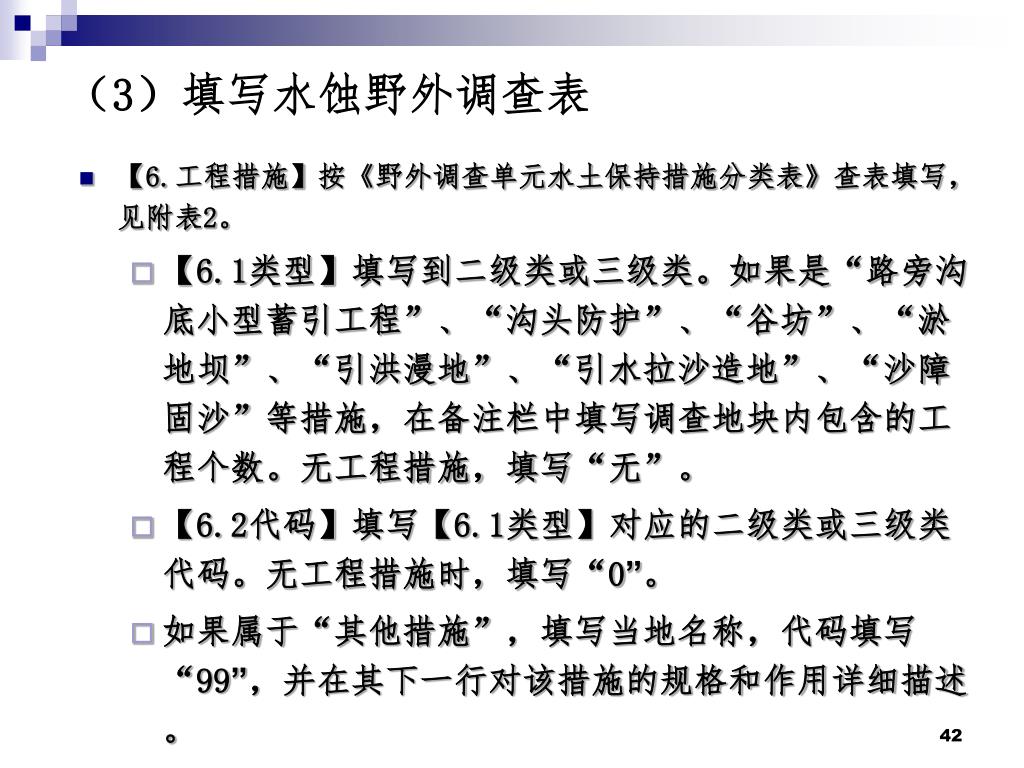

  42. (3)填写水蚀野外调查表 【6.工程措施】按《野外调查单元水土保持措施分类表》查表填写,见附表2。 【6.1类型】填写到二级类或三级类。如果是“路旁沟底小型蓄引工程”、“沟头防护”、“谷坊”、“淤地坝”、“引洪漫地”、“引水拉沙造地”、“沙障固沙”等措施,在备注栏中填写调查地块内包含的工程个数。无工程措施,填写“无”。 【6.2代码】填写【6.1类型】对应的二级类或三级类代码。无工程措施时,填写“0”。 如果属于“其他措施”,填写当地名称,代码填写“99”,并在其下一行对该措施的规格和作用详细描述。 42

  43. 附表2 野外调查单元水土保持措施分类表 43

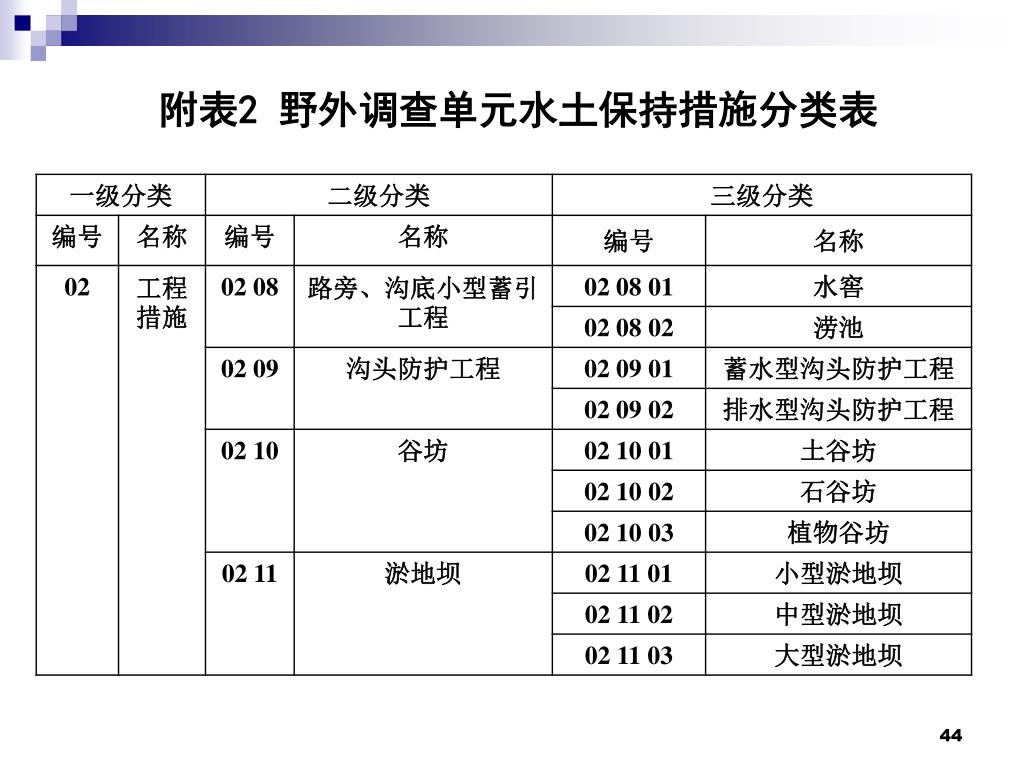

  44. 附表2 野外调查单元水土保持措施分类表 44

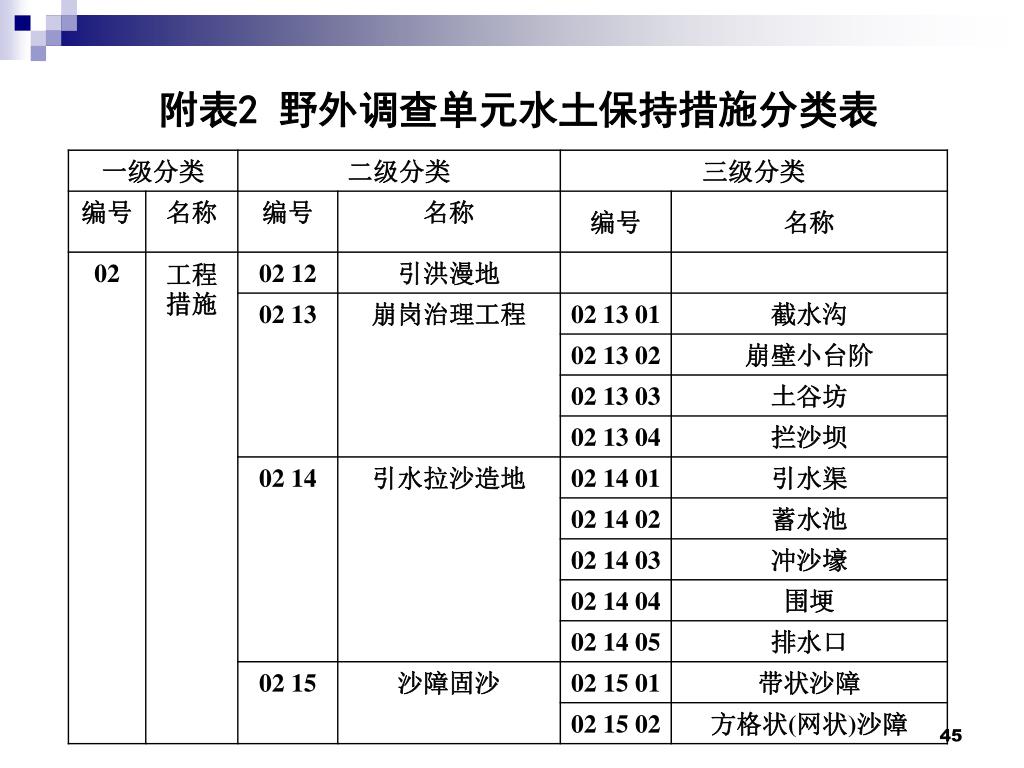

  45. 附表2 野外调查单元水土保持措施分类表 45

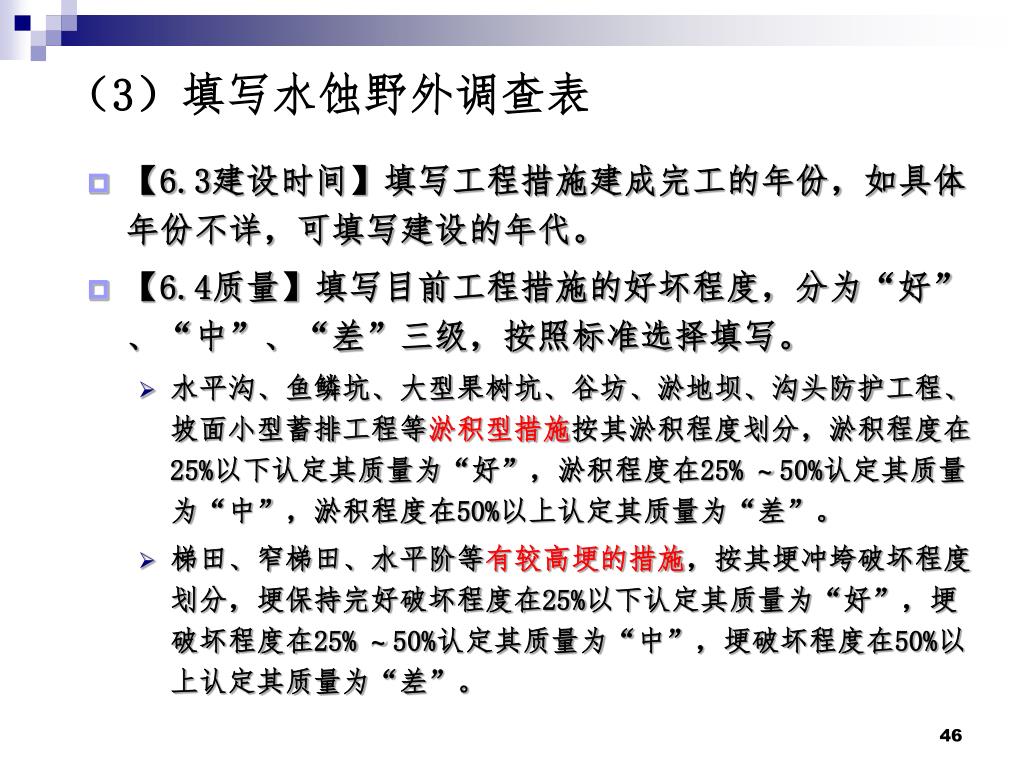

  46. (3)填写水蚀野外调查表 【6.3建设时间】填写工程措施建成完工的年份,如具体年份不详,可填写建设的年代。 【6.4质量】填写目前工程措施的好坏程度,分为“好”、“中”、“差”三级,按照标准选择填写。 水平沟、鱼鳞坑、大型果树坑、谷坊、淤地坝、沟头防护工程、坡面小型蓄排工程等淤积型措施按其淤积程度划分,淤积程度在25%以下认定其质量为“好”,淤积程度在25% ~ 50%认定其质量为“中”,淤积程度在50%以上认定其质量为“差”。 梯田、窄梯田、水平阶等有较高埂的措施,按其埂冲垮破坏程度划分,埂保持完好破坏程度在25%以下认定其质量为“好”,埂破坏程度在25% ~ 50%认定其质量为“中”,埂破坏程度在50%以上认定其质量为“差”。 46

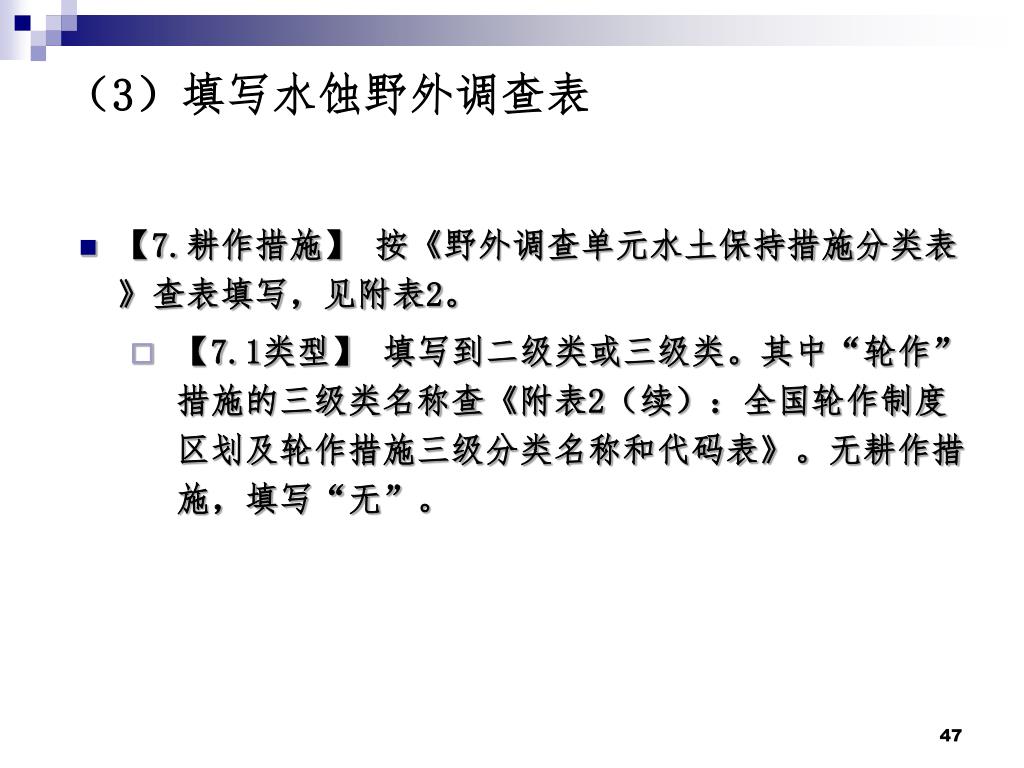

  47. (3)填写水蚀野外调查表 【7.耕作措施】 按《野外调查单元水土保持措施分类表》查表填写,见附表2。 【7.1类型】 填写到二级类或三级类。其中“轮作”措施的三级类名称查《附表2(续):全国轮作制度区划及轮作措施三级分类名称和代码表》。无耕作措施,填写“无”。 47

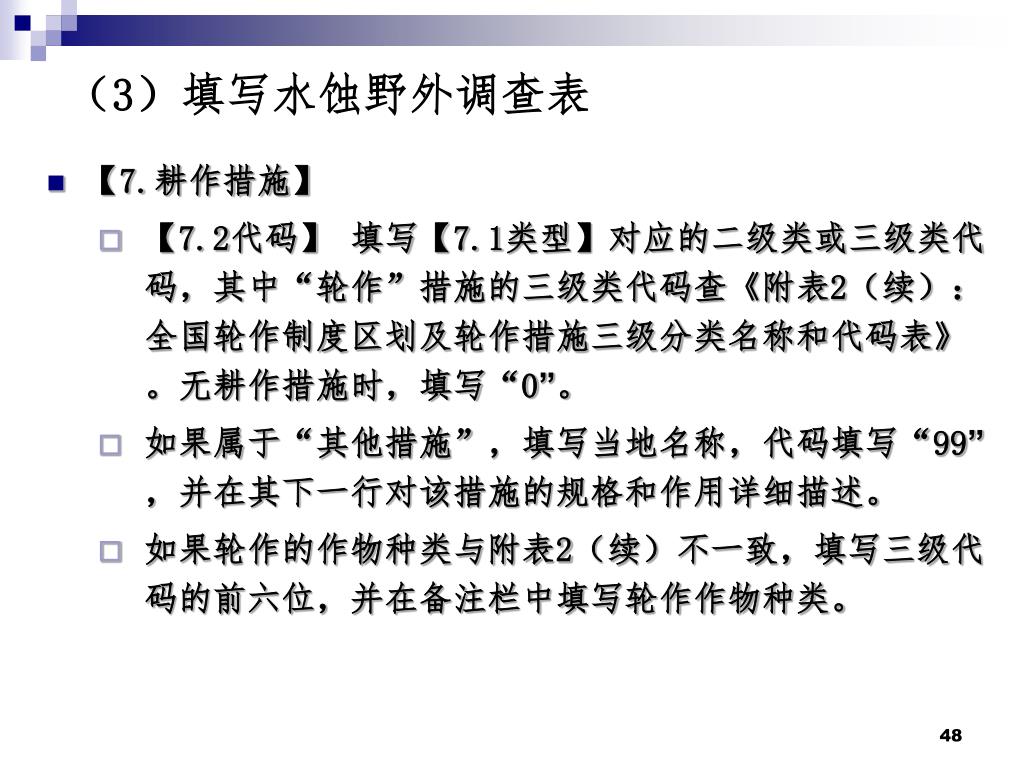

  48. (3)填写水蚀野外调查表 【7.耕作措施】 【7.2代码】 填写【7.1类型】对应的二级类或三级类代码,其中“轮作”措施的三级类代码查《附表2(续):全国轮作制度区划及轮作措施三级分类名称和代码表》。无耕作措施时,填写“0”。 如果属于“其他措施”,填写当地名称,代码填写“99”,并在其下一行对该措施的规格和作用详细描述。 如果轮作的作物种类与附表2(续)不一致,填写三级代码的前六位,并在备注栏中填写轮作作物种类。 48

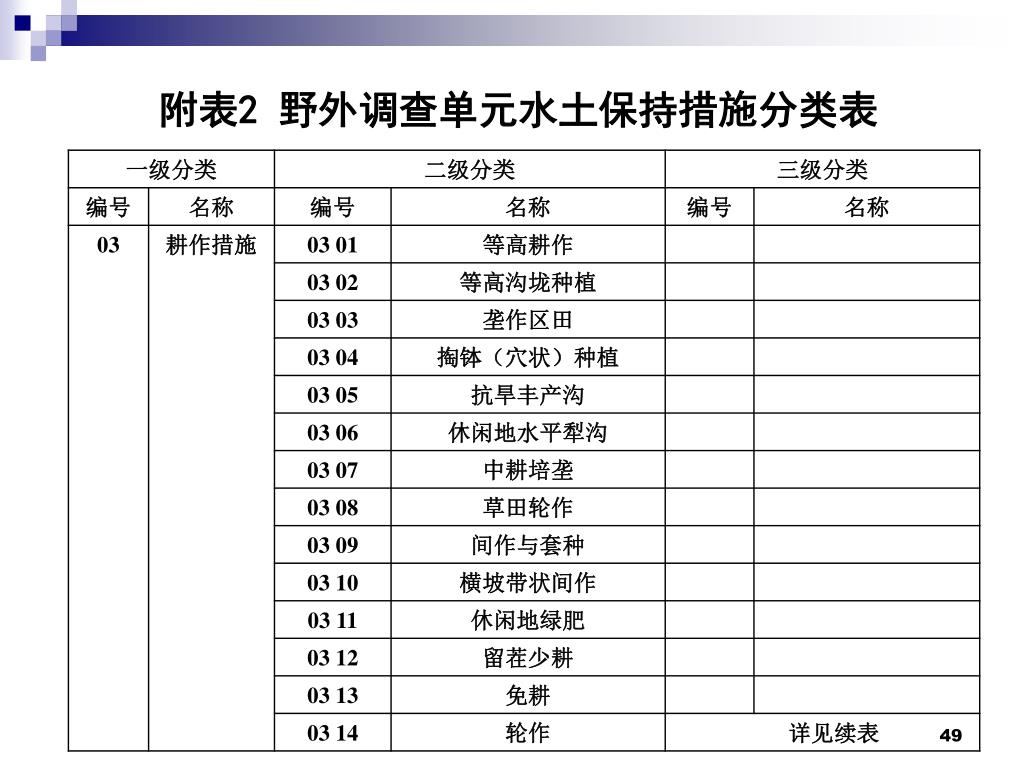

  49. 附表2 野外调查单元水土保持措施分类表 49

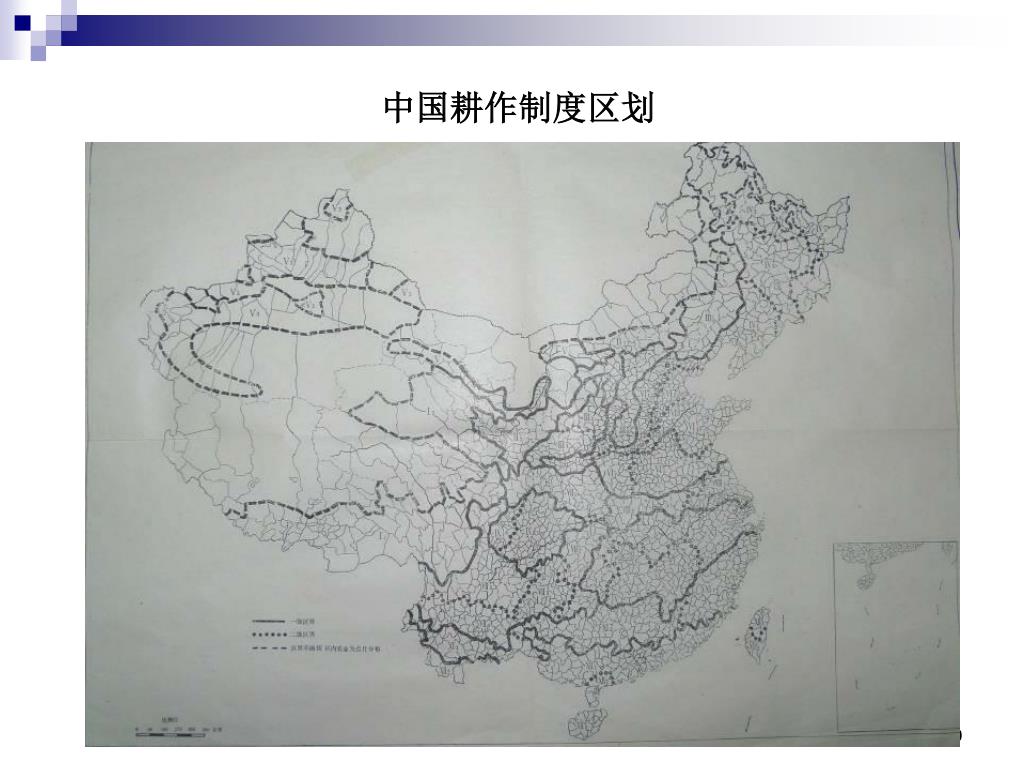

  50. 中国耕作制度区划 50
