HL510NC трап серии CeraDrain

Предназначен для альтернативных гидроизоляций и тонкой конструкции пола. HL510NC трап серии CeraDrain. HL510NC. Используется система крепления решеток KLICK-KACK. Трап серии HL510NC CeraDrain Подходит для любого типа плитки, высота монтажа надставного элемента – от 0 до 70 мм

yon
Download Presentation

HL510NC трап серии CeraDrain

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

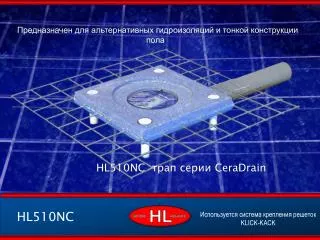

  1. Предназначен для альтернативных гидроизоляций и тонкой конструкции пола HL510NCтрап серииCeraDrain HL510NC Используется система крепления решеток KLICK-KACK

  2. Трап серии HL510NC CeraDrain • Подходит для любого типа плитки, высота монтажанадставного элемента – от 0 до 70 мм • Точный монтаж • Быстрая и удобная регулировка • Современный дизайн • Консоль из полимербетона • Использование сетки из пластика для наклеивания керамических покрытий на тонкой основе www.hutterer-lechner.com www.hutterer-lechner.com www.hutterer-lechner.com

  3. HL510NC, HL510NCK • Технические характеристики: • Подрамник из нержавеющей стали с системой крепления решетки KLICK-KLACK • Консоль из полимербетона • Крепежный набор • Набор для жесткой фиксации к плите перекриытия • Пластиковая сетка для наклеивания плитки • Пропускная способность 33 л/мин • Диаметр выпуска DN 40/50 • Минимальная высота монтажа 95 мм Flexible Dichtlippen www.hutterer-lechner.com

  4. Монтаж: • Установить резиновые прокладки в регулировочные винты www.hutterer-lechner.com

  5. Закрепить регулировочные винты к полимербетонному основанию www.hutterer-lechner.com

  6. www.hutterer-lechner.com • Установить заглушки

  7. Отметить место установки трапа www.hutterer-lechner.com

  8. Подготовить отверстия для фиксации трапа www.hutterer-lechner.com

  9. Зафиксировать трап при помощи саморезов Внимание!Трап фиксируется по диагонали www.hutterer-lechner.com

  10. Установить трап по уровню • При необходимости отрегулировать высоту монтажа www.hutterer-lechner.com

  11. Проверить горизонтальность установки трапа www.hutterer-lechner.com

  12. Установитьполимернуютрубу DN 40/50 • Ablaufkörper anschließen www.hutterer-lechner.com

  13. Уложить изолирующую ленту и полистирольную плиту • Ablaufkörper anschließen www.hutterer-lechner.com

  14. Установить монтажную заглужку • Ablaufkörper anschließen www.hutterer-lechner.com

  15. Залить цементным раствором • Ablaufkörper anschließen www.hutterer-lechner.com

  16. Выравнить по уклону • Ablaufkörper anschließen www.hutterer-lechner.com

  17. Дать затвердеть раствору • Ablaufkörper anschließen www.hutterer-lechner.com

  18. Подготовить место установки надставного элемента • Ablaufkörper anschließen www.hutterer-lechner.com

  19. Нанести первый слой гидроизоляционного обмазочного материала • Ablaufkörper anschließen www.hutterer-lechner.com

  20. Произвести укладку пластиковой сетки • Ablaufkörper anschließen www.hutterer-lechner.com

  21. Нанести второй слой гидроизоляционного обмазочного материала • Ablaufkörper anschließen www.hutterer-lechner.com

  22. Обрезать надставной элемент до нужной высоты монтажа • Извлечь монтажную заглушку • Ablaufkörper anschließen www.hutterer-lechner.com

  23. Установить надставной элемент с монтажной заглушкой в посадочное место • Ablaufkörper anschließen www.hutterer-lechner.com

  24. Нанести плиточный клей • Ablaufkörper anschließen www.hutterer-lechner.com

  25. Уложить плитку • Ablaufkörper anschließen www.hutterer-lechner.com

  26. Извлечь монтажную крышку • Ablaufkörper anschließen www.hutterer-lechner.com

  27. Установить сифон • Ablaufkörper anschließen www.hutterer-lechner.com

  28. Установить решетку из нержавеющей стали • Ablaufkörper anschließen www.hutterer-lechner.com

  29. Аксессуары: • HL510NC • HL510NCK • HL Дизайн-решетки • Возможность установки «сухого» сифона PRIMUS • Ablaufkörper anschließen www.hutterer-lechner.com
