A3000

A3000 产品介绍

华晟高科

市场文件

2010-08-05


A30001
A3000高级过程控制实验系统—产品发展

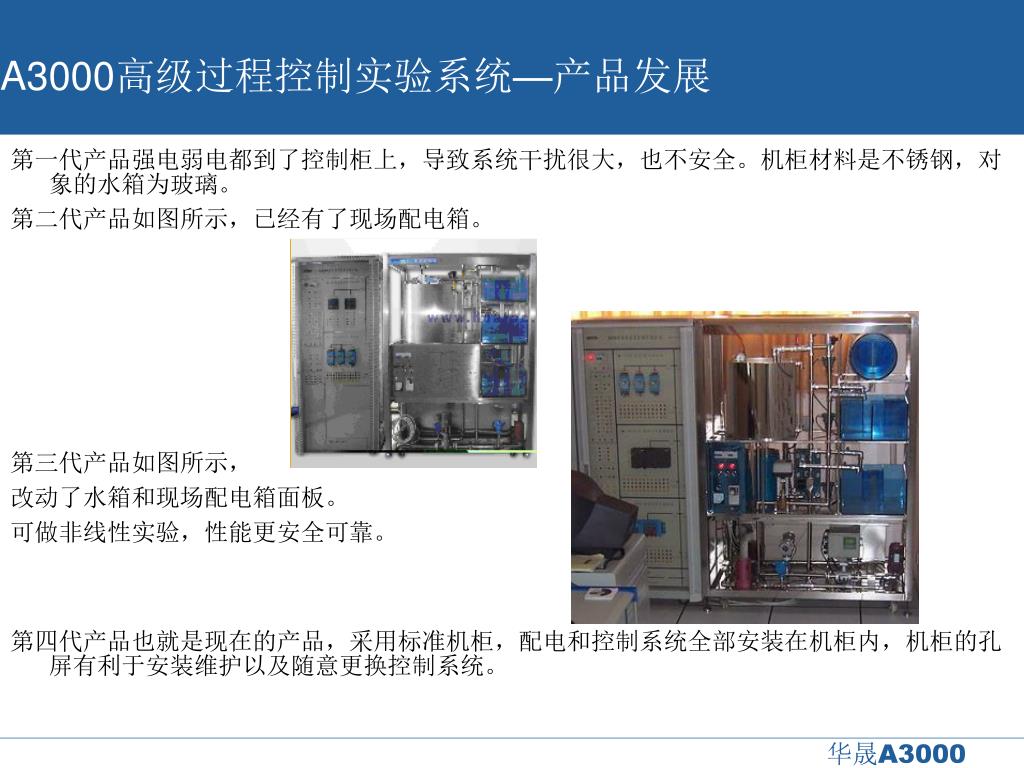

第一代产品强电弱电都到了控制柜上,导致系统干扰很大,也不安全。机柜材料是不锈钢,对象的水箱为玻璃。

第二代产品如图所示,已经有了现场配电箱。

第三代产品如图所示,

改动了水箱和现场配电箱面板。

可做非线性实验,性能更安全可靠。

第四代产品也就是现在的产品,采用标准机柜,配电和控制系统全部安装在机柜内,机柜的孔屏有利于安装维护以及随意更换控制系统。


A30002

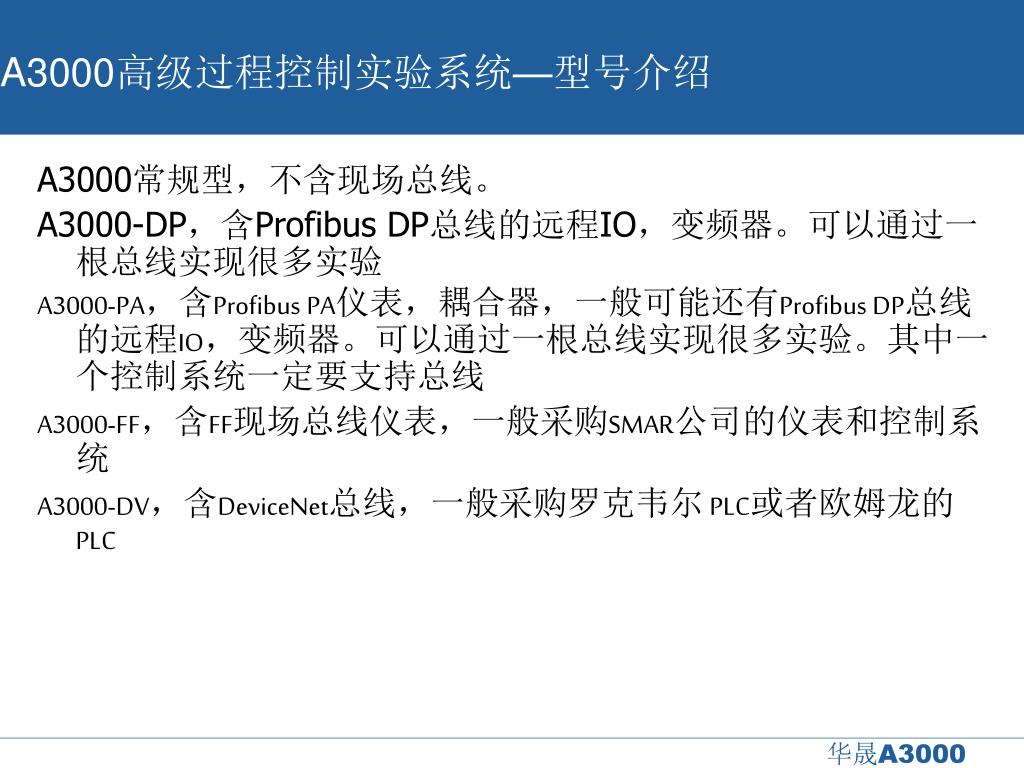

A3000高级过程控制实验系统—型号介绍

A3000常规型,不含现场总线。

A3000-DP,含Profibus DP总线的远程IO,变频器。可以通过一根总线实现很多实验

A3000-PA,含ProfibusPA仪表,耦合器,一般可能还有Profibus DP总线的远程IO,变频器。可以通过一根总线实现很多实验。其中一个控制系统一定要支持总线

A3000-FF,含FF现场总线仪表,一般采购SMAR公司的仪表和控制系统

A3000-DV,含DeviceNet总线,一般采购罗克韦尔 PLC或者欧姆龙的PLC


A30003

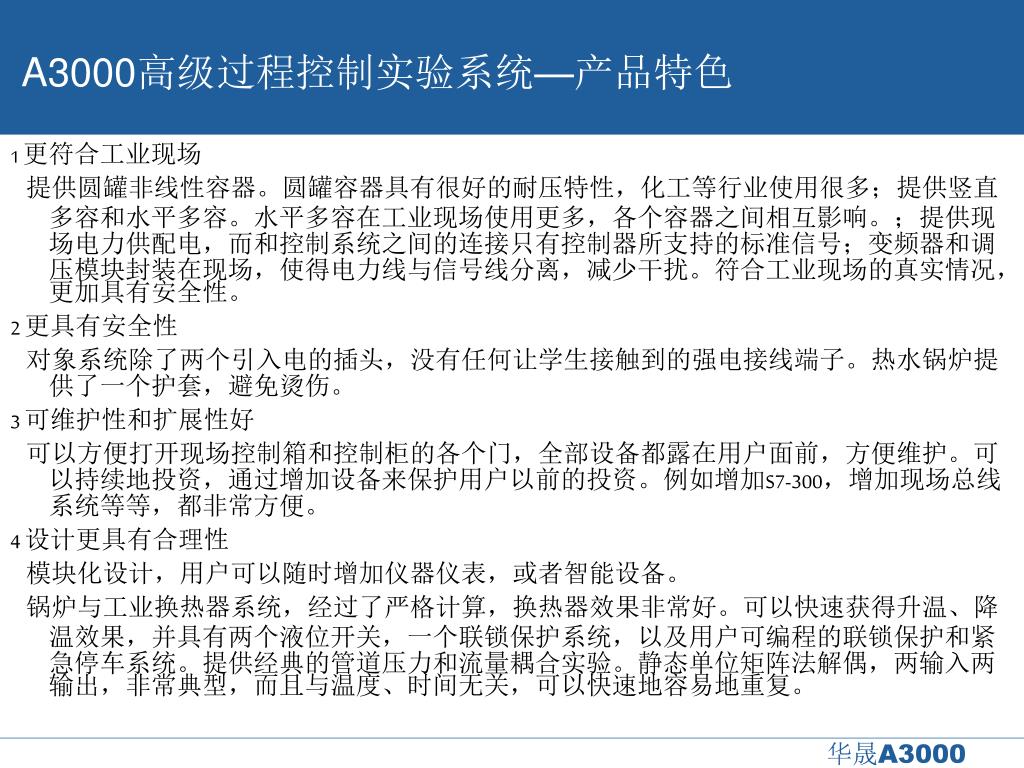

A3000高级过程控制实验系统—产品特色

1 更符合工业现场

提供圆罐非线性容器。圆罐容器具有很好的耐压特性,化工等行业使用很多;提供竖直多容和水平多容。水平多容在工业现场使用更多,各个容器之间相互影响。;提供现场电力供配电,而和控制系统之间的连接只有控制器所支持的标准信号;变频器和调压模块封装在现场,使得电力线与信号线分离,减少干扰。符合工业现场的真实情况,更加具有安全性。

2 更具有安全性

对象系统除了两个引入电的插头,没有任何让学生接触到的强电接线端子。热水锅炉提供了一个护套,避免烫伤。

3 可维护性和扩展性好

可以方便打开现场控制箱和控制柜的各个门,全部设备都露在用户面前,方便维护。可以持续地投资,通过增加设备来保护用户以前的投资。例如增加S7-300,增加现场总线系统等等,都非常方便。

4 设计更具有合理性

模块化设计,用户可以随时增加仪器仪表,或者智能设备。

锅炉与工业换热器系统,经过了严格计算,换热器效果非常好。可以快速获得升温、降温效果,并具有两个液位开关,一个联锁保护系统,以及用户可编程的联锁保护和紧急停车系统。提供经典的管道压力和流量耦合实验。静态单位矩阵法解偶,两输入两输出,非常典型,而且与温度、时间无关,可以快速地容易地重复。


A30004

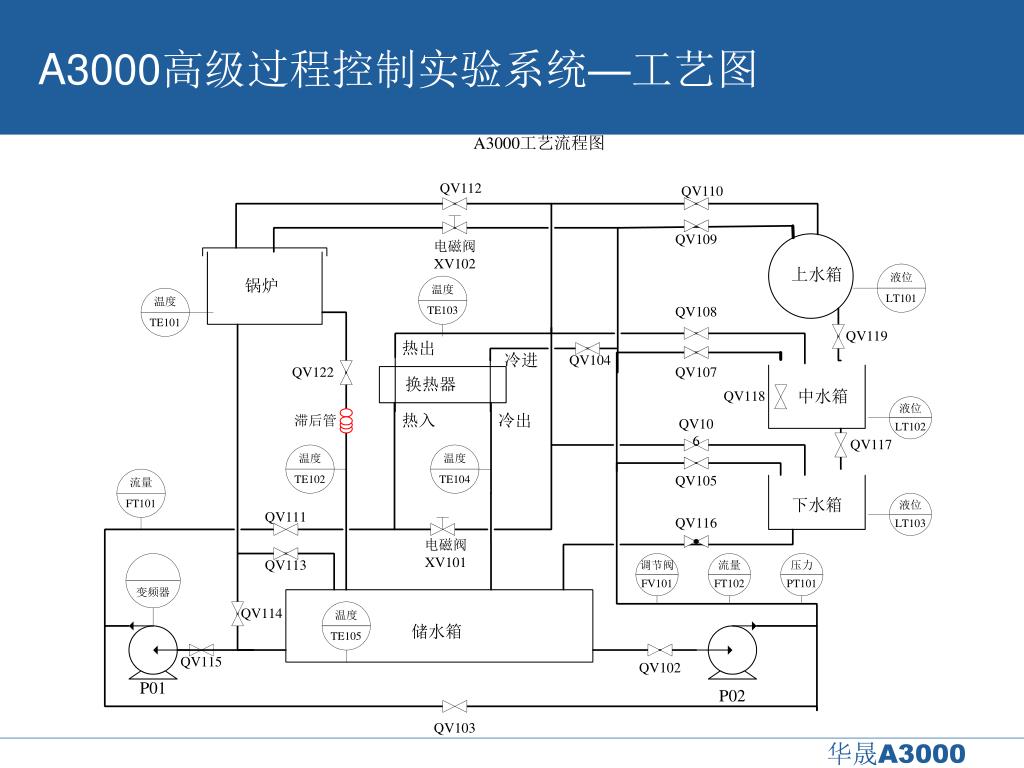

A3000高级过程控制实验系统—工艺图


A30005

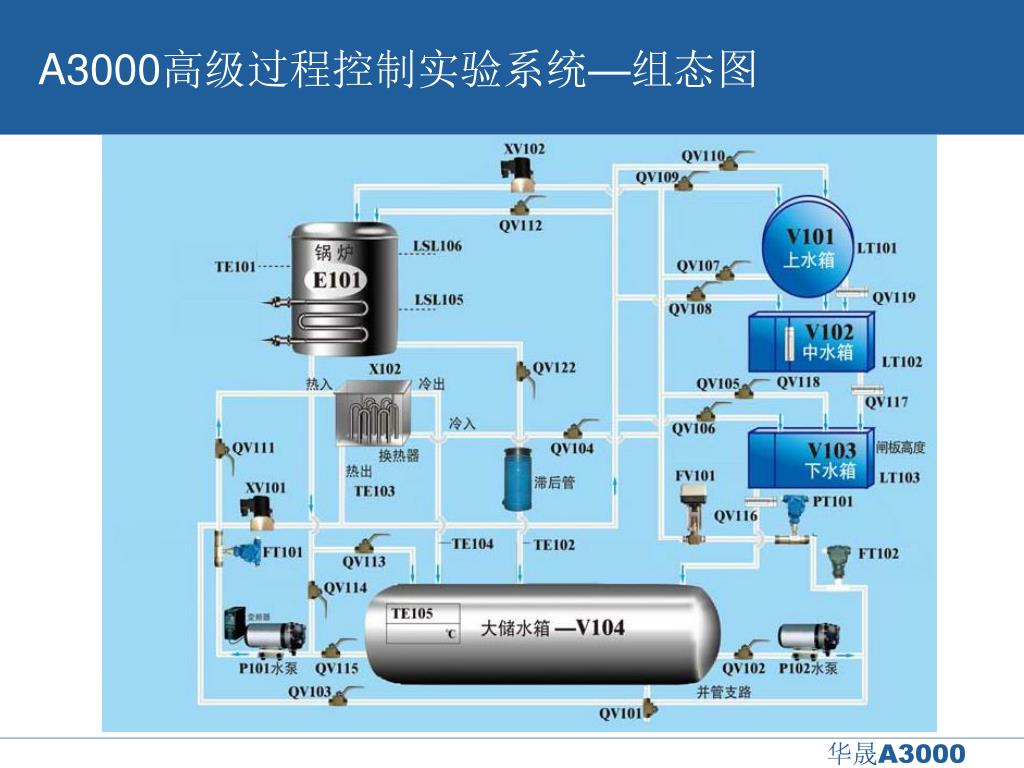

A3000高级过程控制实验系统—组态图


A30006

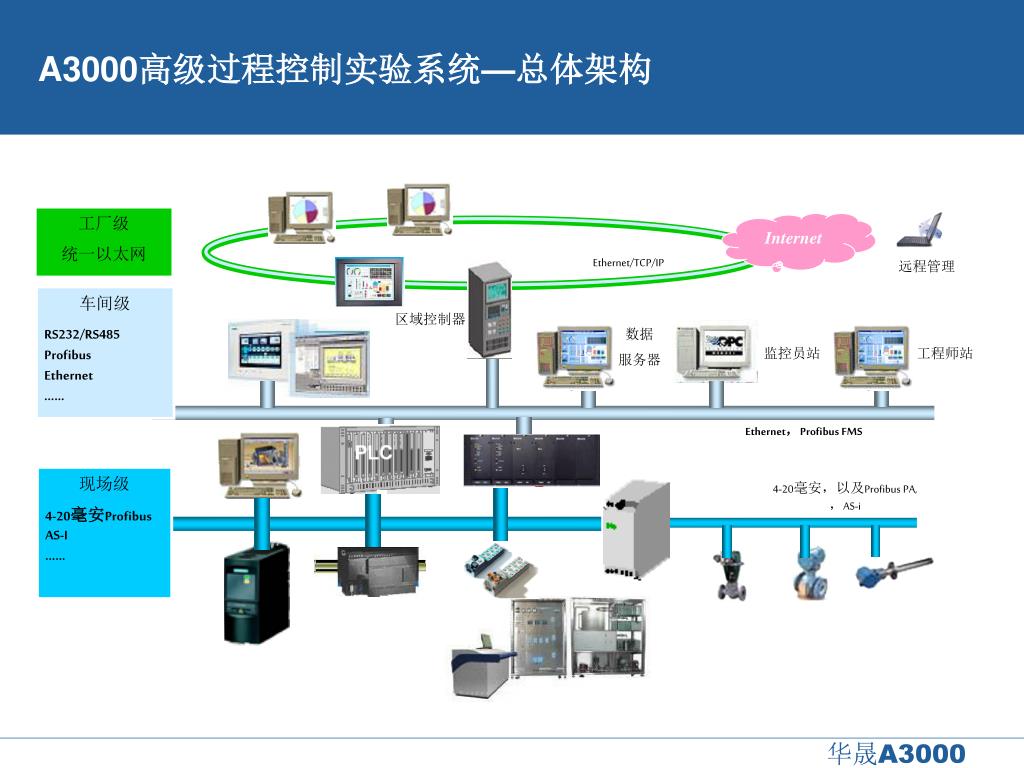

A3000高级过程控制实验系统—总体架构

工厂级

统一以太网

Internet

Ethernet/TCP/IP

远程管理

车间级

RS232/RS485Profibus Ethernet……

区域控制器

数据

服务器

监控员站

工程师站

Ethernet,Profibus FMS

现场级

4-20毫安Profibus AS-I……

4-20毫安,以及Profibus PA, ,AS-i


A30007
A3000高级过程控制实验系统—总体架构

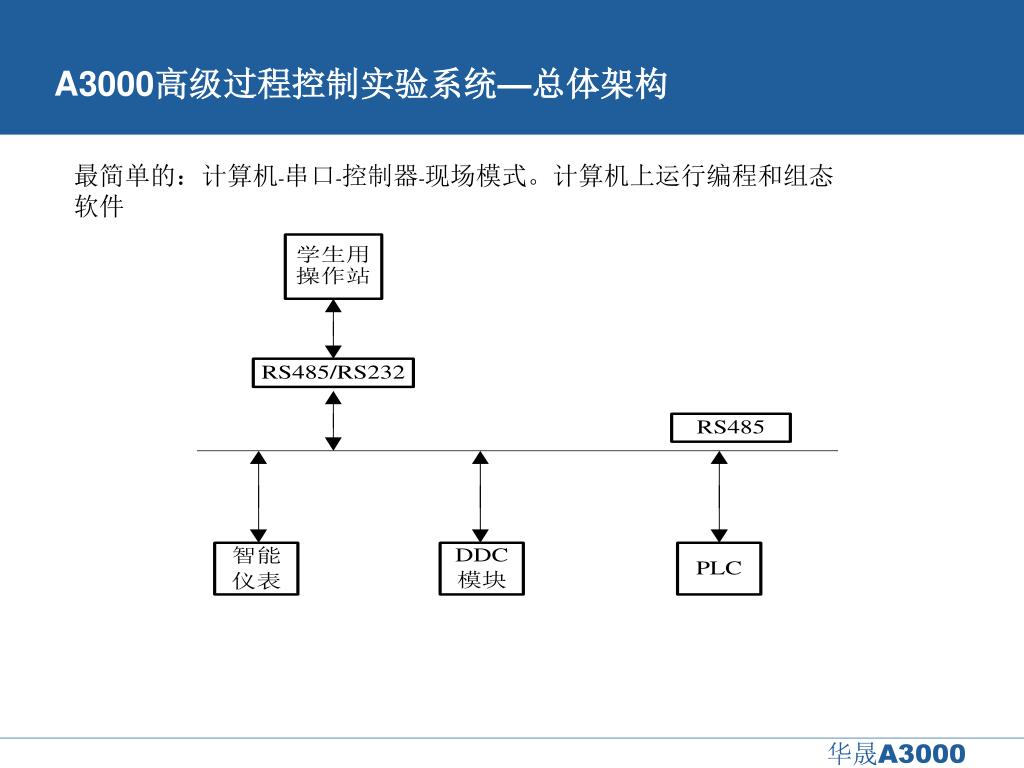

最简单的:计算机-串口-控制器-现场模式。计算机上运行编程和组态软件


A30008

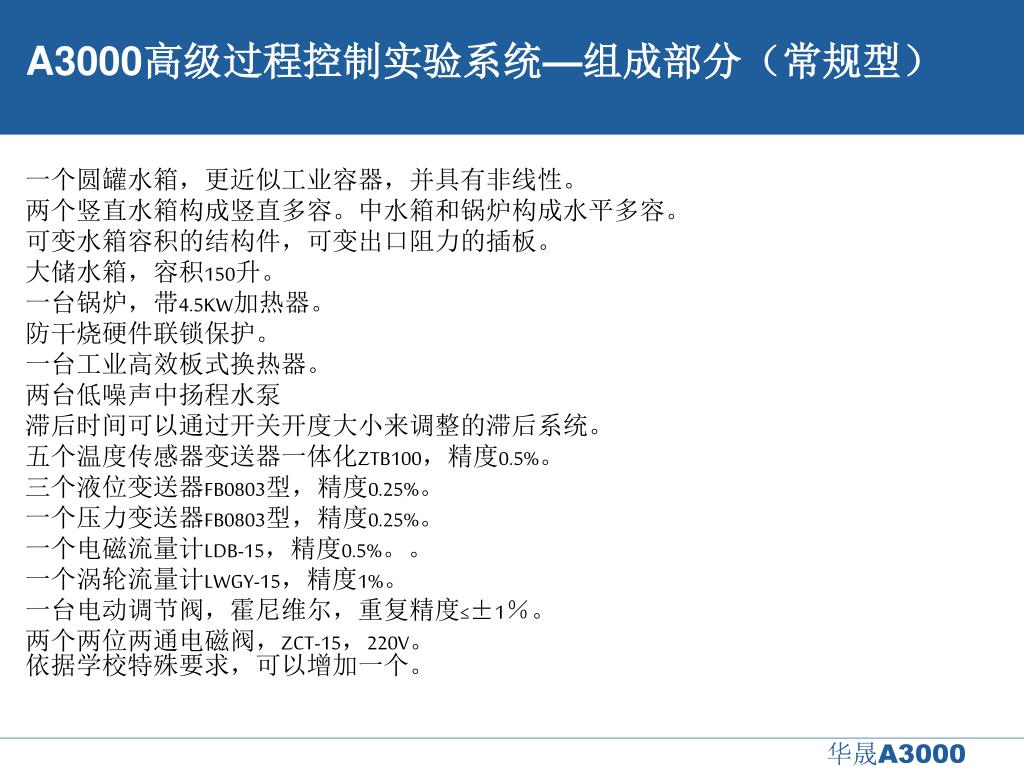

A3000高级过程控制实验系统—组成部分(常规型)

一个圆罐水箱,更近似工业容器,并具有非线性。

两个竖直水箱构成竖直多容。中水箱和锅炉构成水平多容。

可变水箱容积的结构件,可变出口阻力的插板。

大储水箱,容积150升。

一台锅炉,带4.5KW加热器。

防干烧硬件联锁保护。

一台工业高效板式换热器。

两台低噪声中扬程水泵

滞后时间可以通过开关开度大小来调整的滞后系统。

五个温度传感器变送器一体化ZTB100,精度0.5%。

三个液位变送器FB0803型,精度0.25%。

一个压力变送器FB0803型,精度0.25%。

一个电磁流量计LDB-15,精度0.5%。。

一个涡轮流量计LWGY-15,精度1%。

一台电动调节阀,霍尼维尔,重复精度≤±1%。

两个两位两通电磁阀,ZCT-15,220V。依据学校特殊要求,可以增加一个。


A30009
A3000高级过程控制实验系统—控制点和监测点

5个温度传感器变送器一体化,分别测量锅炉水温、锅炉回水温度、换热器冷水出口温度、换热器热水出口温度、储水箱温度

1个涡轮流量计,测量一支路管道流量( 0~3m3/h )

1个电磁流量计,测量二支路管道流量(0~3m3/h)

1个压力变送器,测量给水压力(0~150KPa,4~20mA)

3个液位变送器,分别测量三个水箱液位(0~5 Kpa;4~20mA)。

2个液位开关,测量锅炉上、下限

2个电磁阀,给水紧急切断

1个调压模块,1个变频器,一个电动调节阀


A300010
A3000高级过程控制实验系统—可做实验

单容下水箱液位调节阀PID单回路控制

单容下水箱液位变频器PID单回路控制

竖直双容液位调节阀PID单回路控制

竖直双容液位变频器PID单回路控制

竖直三容液位变频器PID控制系统

流量调节阀PID单回路控制

流量变频器PID单回路控制

压力调节阀PID单回路控制

压力变频器PID单回路控制

锅炉动态水温度PID单回路控制

换热器冷水出口温度调节阀PID单回路控制

换热器热水出口温度变频器PID单回路控制

锅炉温度位式控制系统

卧式圆筒非线性液位PID单回路控制

流量-液位串级控制实验

竖直双容液位串级控制

比值控制系统实验

延迟对象的常规控制实验

经典解耦控制系统实验

流量-液位前馈-反馈控制系统

单容水箱液位模拟量入数字量出位式控制

锅炉液位数字量入数字量出位式控制

锅炉温度模拟量入数字量出多段位式控制

继电器保护实验

联锁控制实验


结束

一起努力打造完美A3000!
