灯光与影子

灯光与影子. 小明和小丽到剧场看演出 . (1) 站在二层的小明能看到小丽吗 ? 为什么 ?. (2) 小丽座在什么位置时 , 小明才能看到她 ?. 1. 我思我进步. 生活中的数学. 2. 做一做. 视角. 视点 , 视线 , 盲区. 如图 , 小明眼睛的位置称为 视点 (vision spot). 由视点出发的线称为 视线 (visionline), 两条视线的夹角称为 视角. 小明看不到的地方称为 盲区 (blind area). 小丽只要座在 12 排以前 , 小明就可以看到明她. 视点. 视线. 盲区.

yon
Download Presentation

灯光与影子

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 灯光与影子

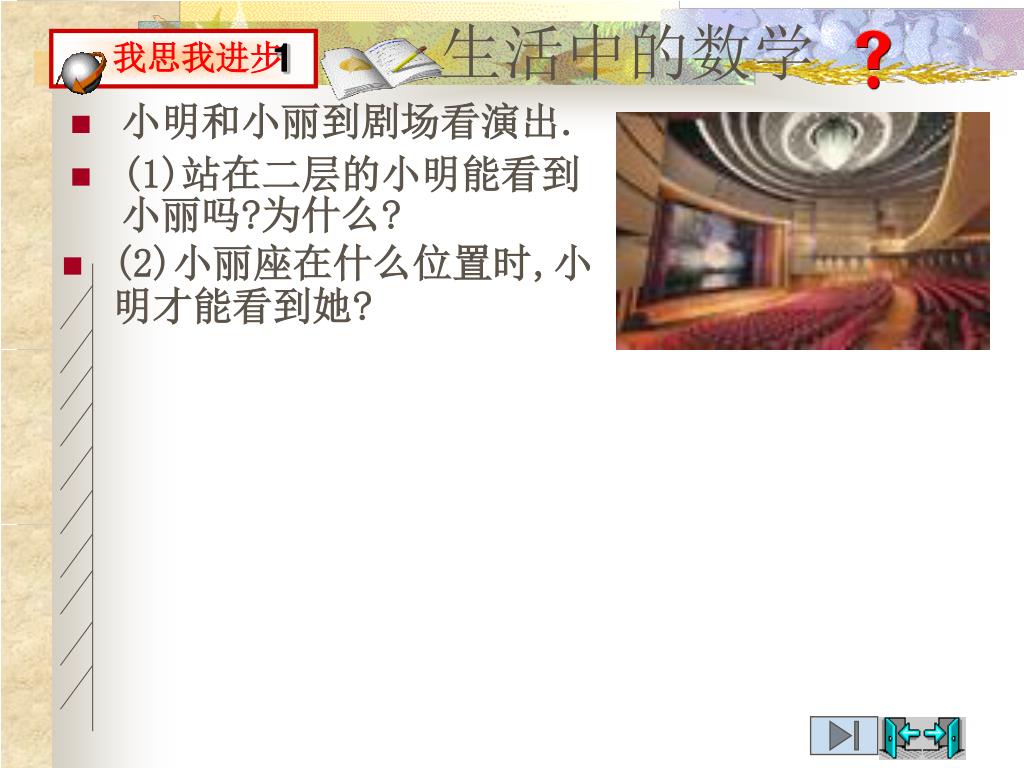

  2. 小明和小丽到剧场看演出. (1)站在二层的小明能看到小丽吗?为什么? (2)小丽座在什么位置时,小明才能看到她? 1 我思我进步 生活中的数学

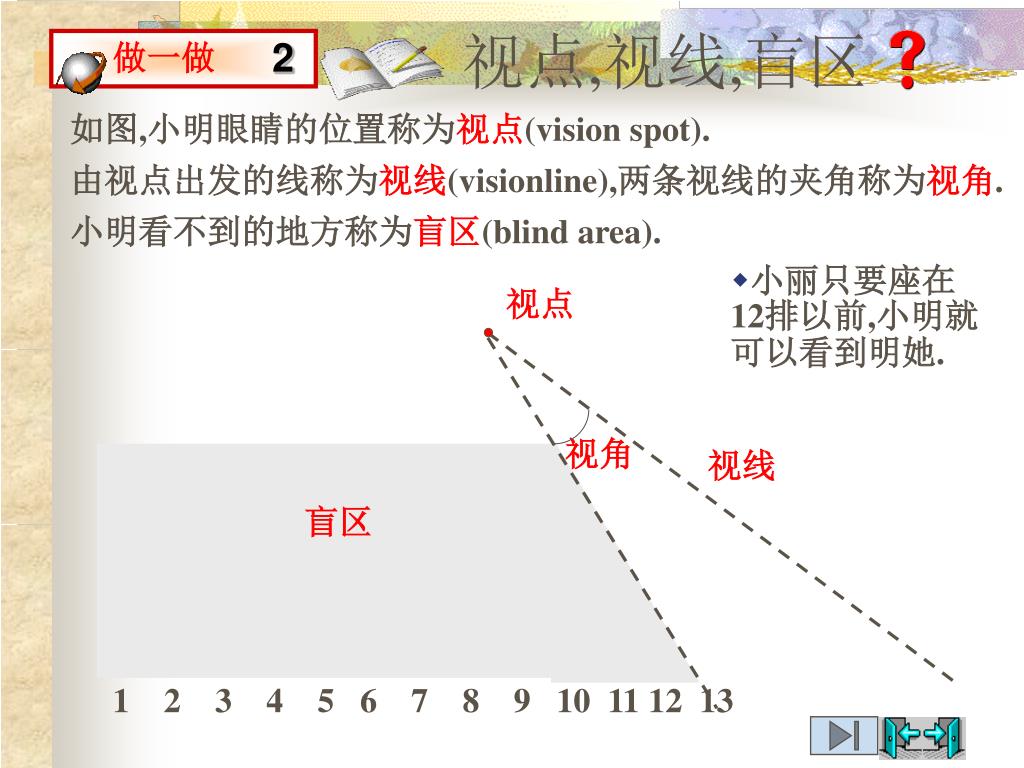

  3. 2 做一做 视角 视点,视线,盲区 如图,小明眼睛的位置称为视点(vision spot). 由视点出发的线称为视线(visionline),两条视线的夹角称为视角. 小明看不到的地方称为盲区(blind area). • 小丽只要座在12排以前,小明就可以看到明她. 视点 视线 盲区 1 2 3 4 5 6 7 8 9 10 11 12 13

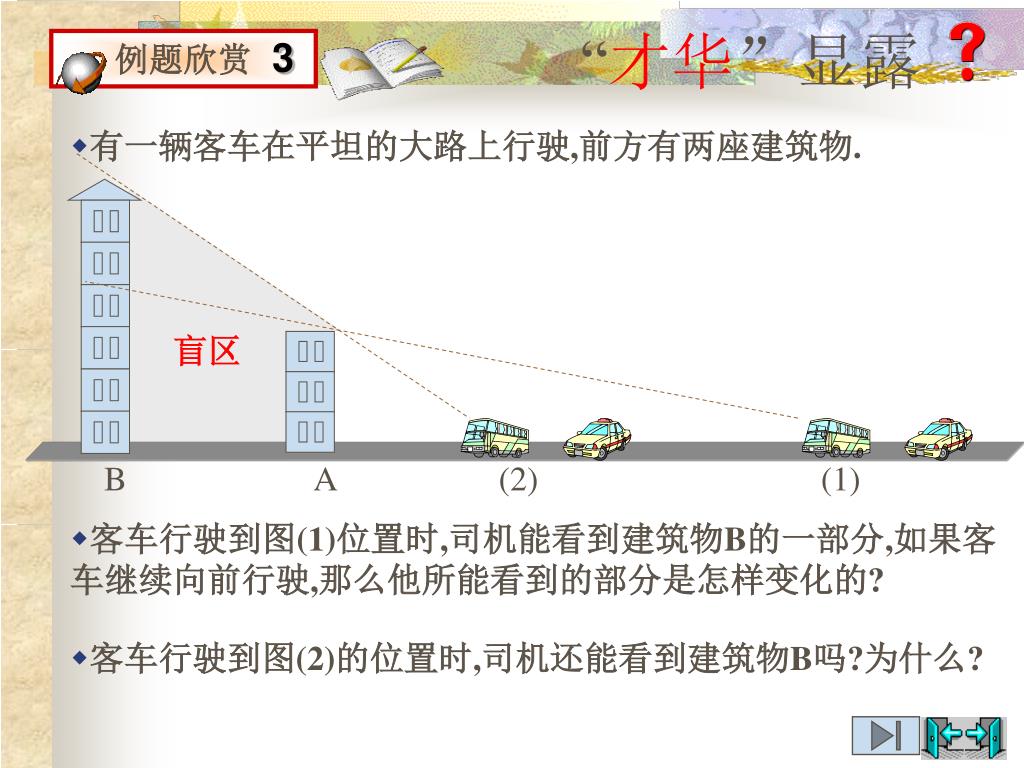

  4. 3 例题欣赏 盲区 “才华”显露 • 有一辆客车在平坦的大路上行驶,前方有两座建筑物. B A (2) (1) • 客车行驶到图(1)位置时,司机能看到建筑物B的一部分,如果客车继续向前行驶,那么他所能看到的部分是怎样变化的? • 客车行驶到图(2)的位置时,司机还能看到建筑物B吗?为什么?

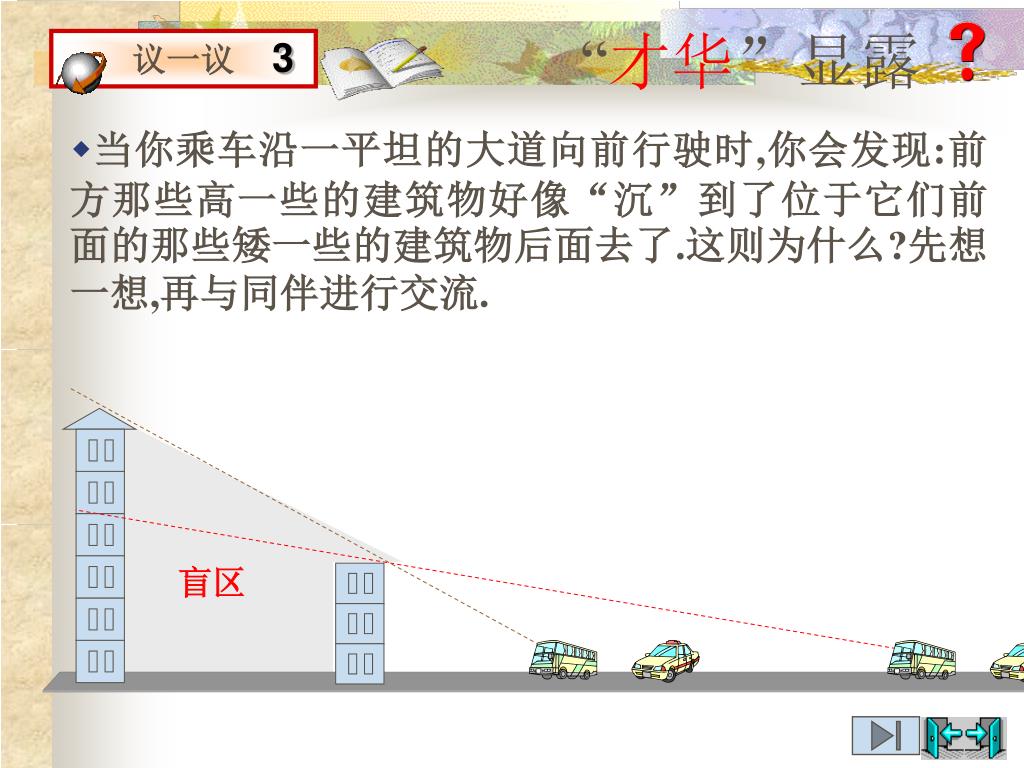

  5. 3 议一议 盲区 “才华”显露 • 当你乘车沿一平坦的大道向前行驶时,你会发现:前方那些高一些的建筑物好像“沉”到了位于它们前面的那些矮一些的建筑物后面去了.这则为什么?先想一想,再与同伴进行交流.

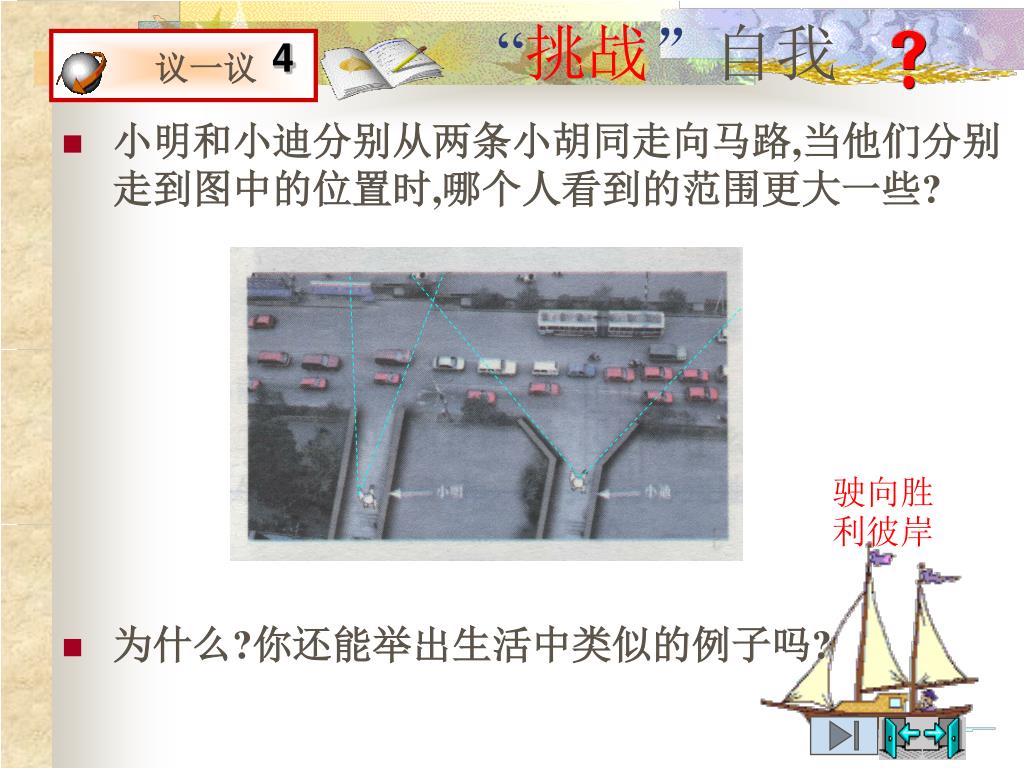

  6. 小明和小迪分别从两条小胡同走向马路,当他们分别走到图中的位置时,哪个人看到的范围更大一些?小明和小迪分别从两条小胡同走向马路,当他们分别走到图中的位置时,哪个人看到的范围更大一些? 为什么?你还能举出生活中类似的例子吗? 4 议一议 驶向胜利彼岸 “挑战”自我

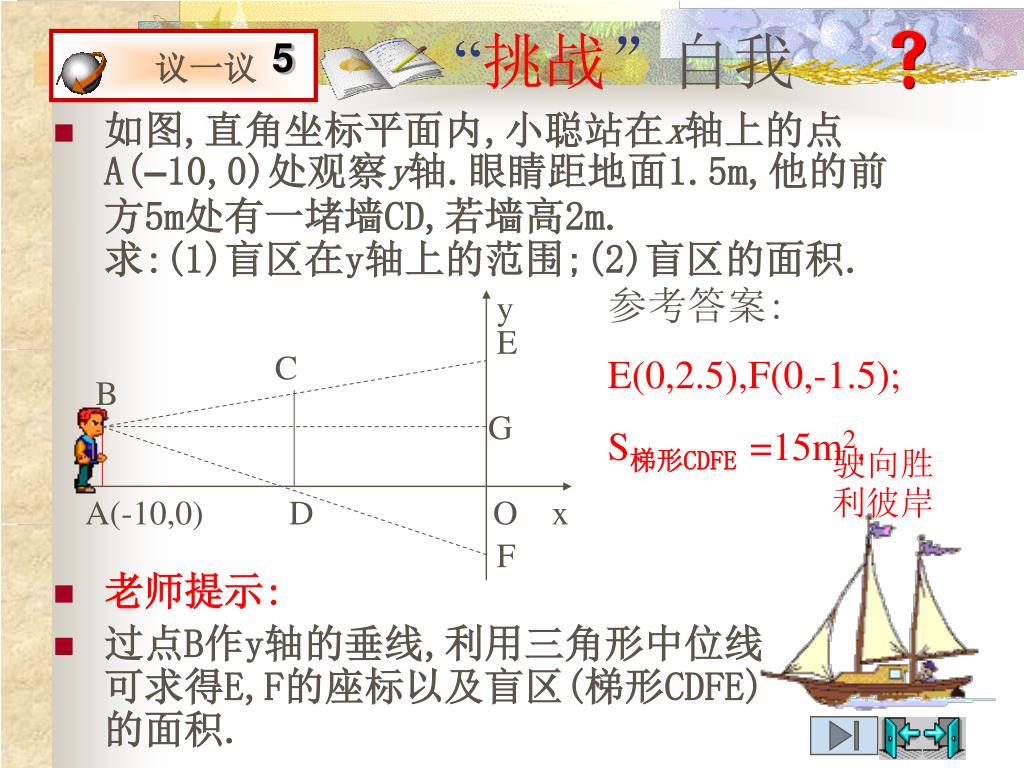

  7. 如图,直角坐标平面内,小聪站在x轴上的点A(–10,0)处观察y轴.眼睛距地面1.5m,他的前方5m处有一堵墙CD,若墙高2m. 求:(1)盲区在y轴上的范围;(2)盲区的面积. 老师提示: 过点B作y轴的垂线,利用三角形中位线可求得E,F的座标以及盲区(梯形CDFE)的面积. 5 议一议 E C y B G 驶向胜利彼岸 A(-10,0) D O x F “挑战”自我 参考答案: E(0,2.5),F(0,-1.5); S梯形CDFE =15m2.

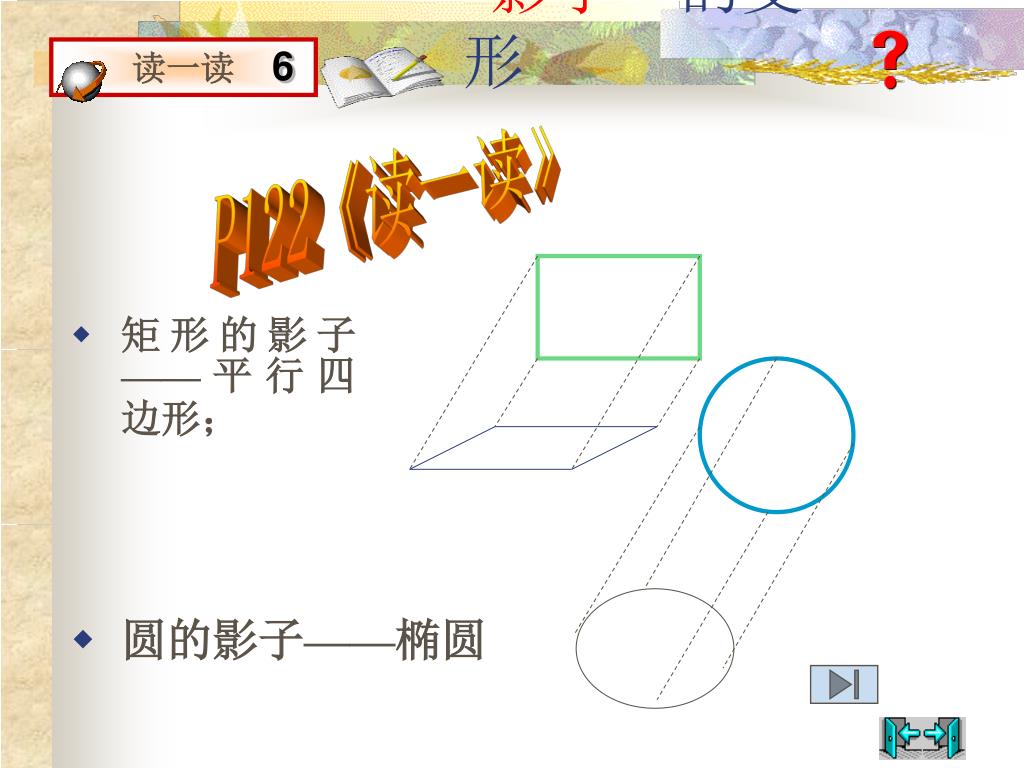

  8. 矩形的影子——平行四边形； 圆的影子——椭圆 6 读一读 “影子”的变形 P122《读一读》

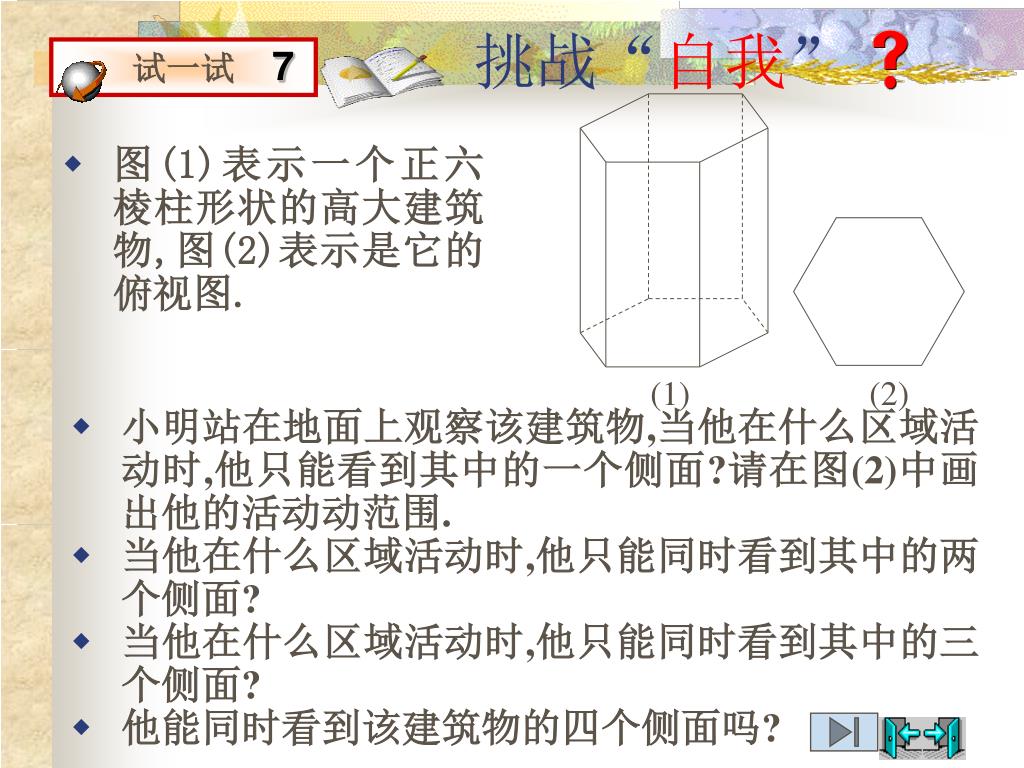

  9. 图(1)表示一个正六棱柱形状的高大建筑物,图(2)表示是它的俯视图.图(1)表示一个正六棱柱形状的高大建筑物,图(2)表示是它的俯视图. 小明站在地面上观察该建筑物,当他在什么区域活动时,他只能看到其中的一个侧面?请在图(2)中画出他的活动动范围. 当他在什么区域活动时,他只能同时看到其中的两个侧面? 当他在什么区域活动时,他只能同时看到其中的三个侧面? 他能同时看到该建筑物的四个侧面吗? 7 试一试 (1) (2) 挑战“自我”

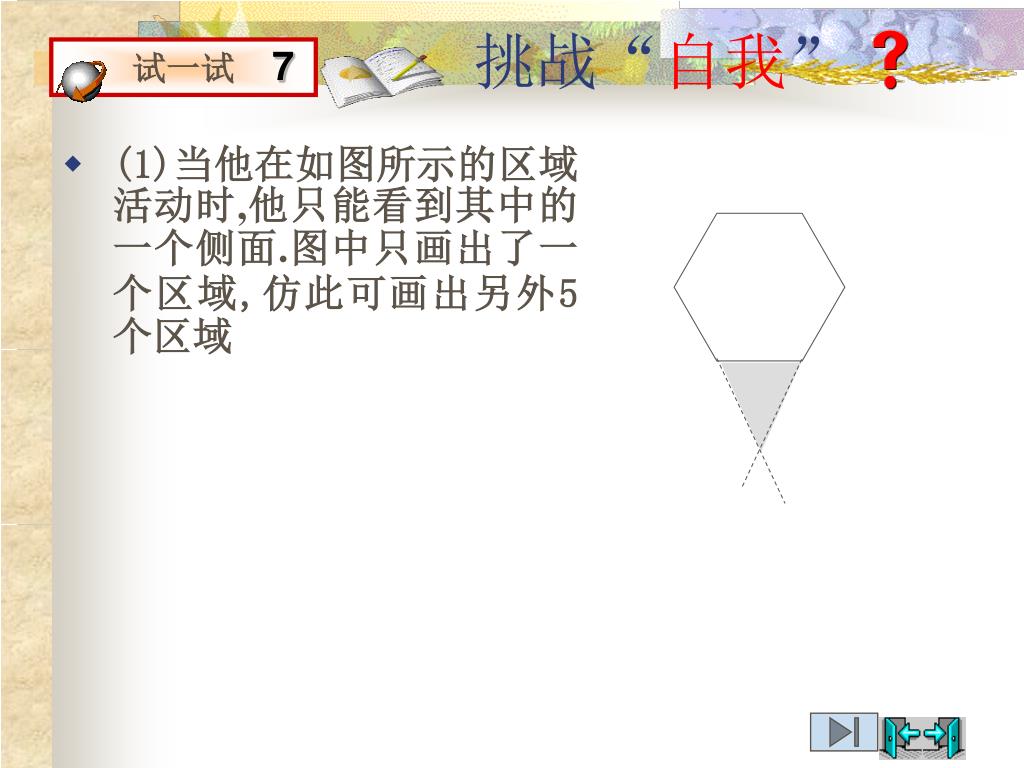

  10. (1)当他在如图所示的区域活动时,他只能看到其中的一个侧面.图中只画出了一个区域,仿此可画出另外5个区域(1)当他在如图所示的区域活动时,他只能看到其中的一个侧面.图中只画出了一个区域,仿此可画出另外5个区域 7 试一试 挑战“自我”

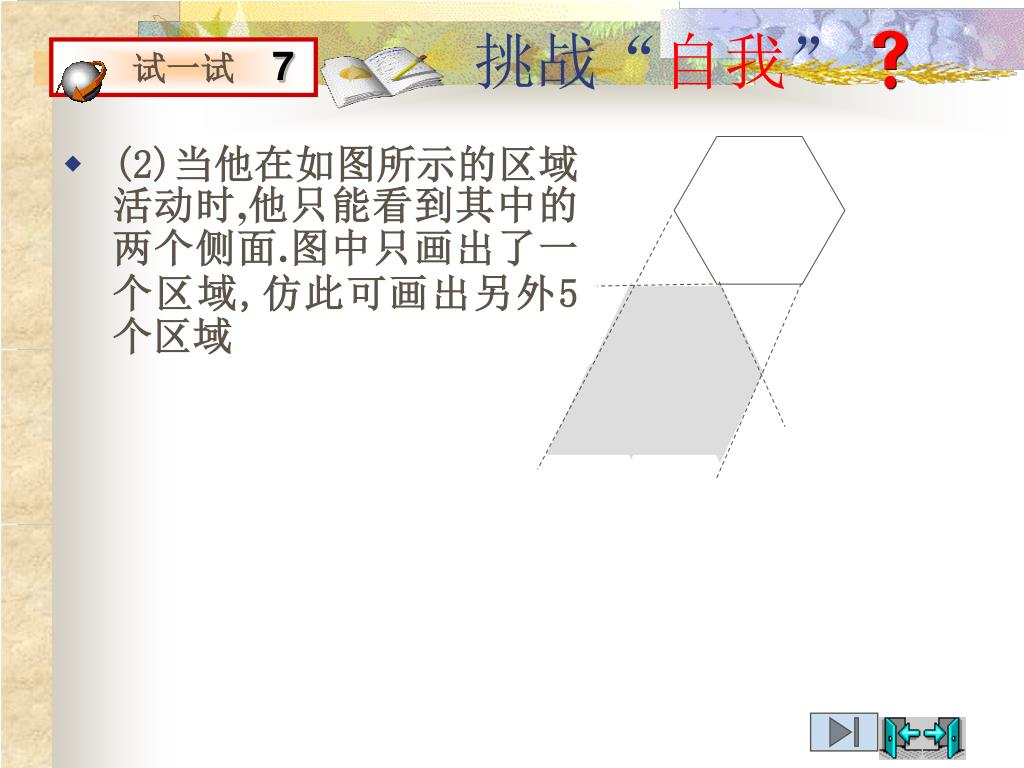

  11. (2)当他在如图所示的区域活动时,他只能看到其中的两个侧面.图中只画出了一个区域,仿此可画出另外5个区域(2)当他在如图所示的区域活动时,他只能看到其中的两个侧面.图中只画出了一个区域,仿此可画出另外5个区域 7 试一试 挑战“自我”

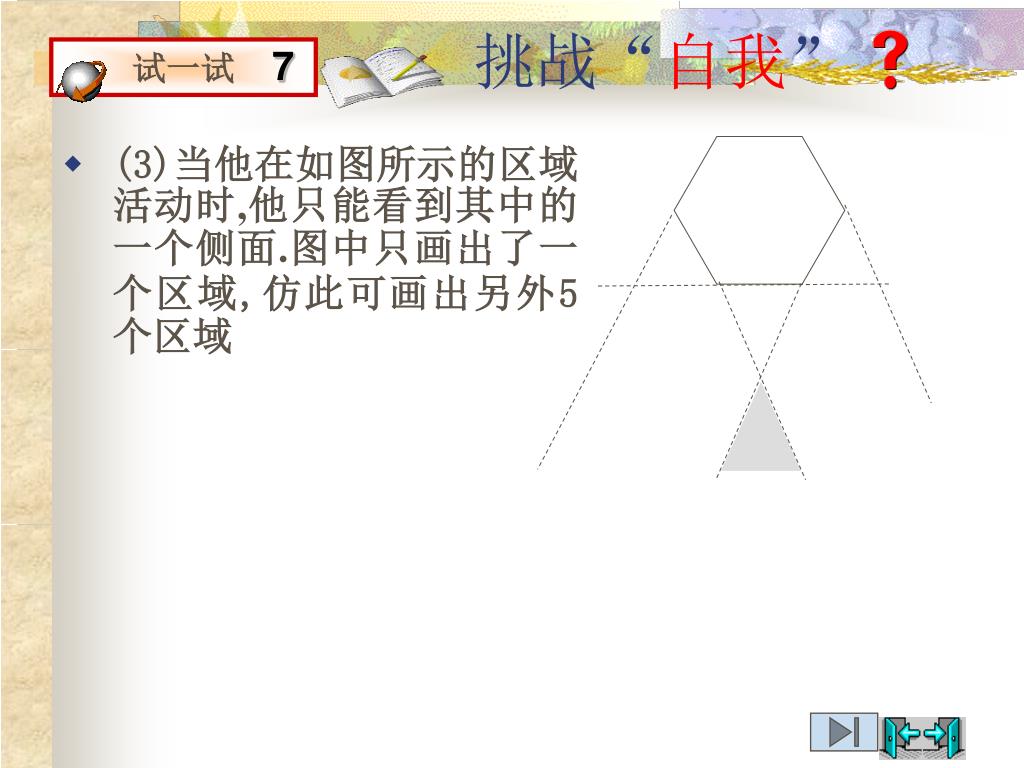

  12. (3)当他在如图所示的区域活动时,他只能看到其中的一个侧面.图中只画出了一个区域,仿此可画出另外5个区域(3)当他在如图所示的区域活动时,他只能看到其中的一个侧面.图中只画出了一个区域,仿此可画出另外5个区域 7 试一试 挑战“自我”

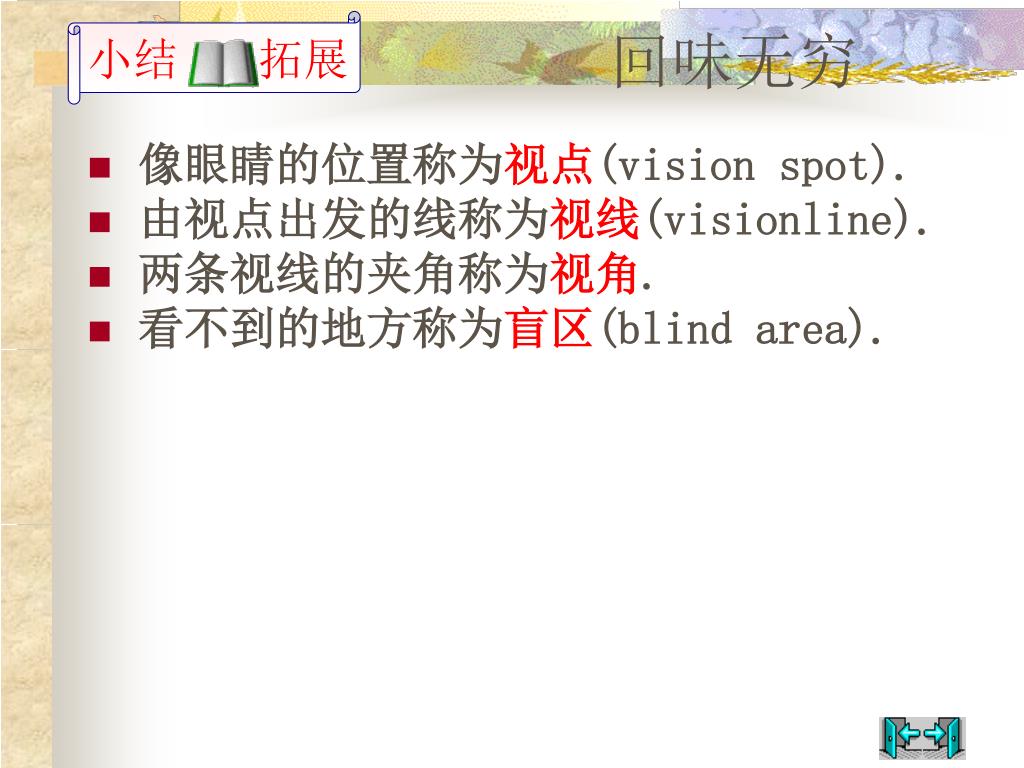

  13. 像眼睛的位置称为视点(vision spot). 由视点出发的线称为视线(visionline). 两条视线的夹角称为视角. 看不到的地方称为盲区(blind area). 小结 拓展 回味无穷

  14. 独立 作业 知识的升华 P123习题4.5 1,2题; 祝你成功！

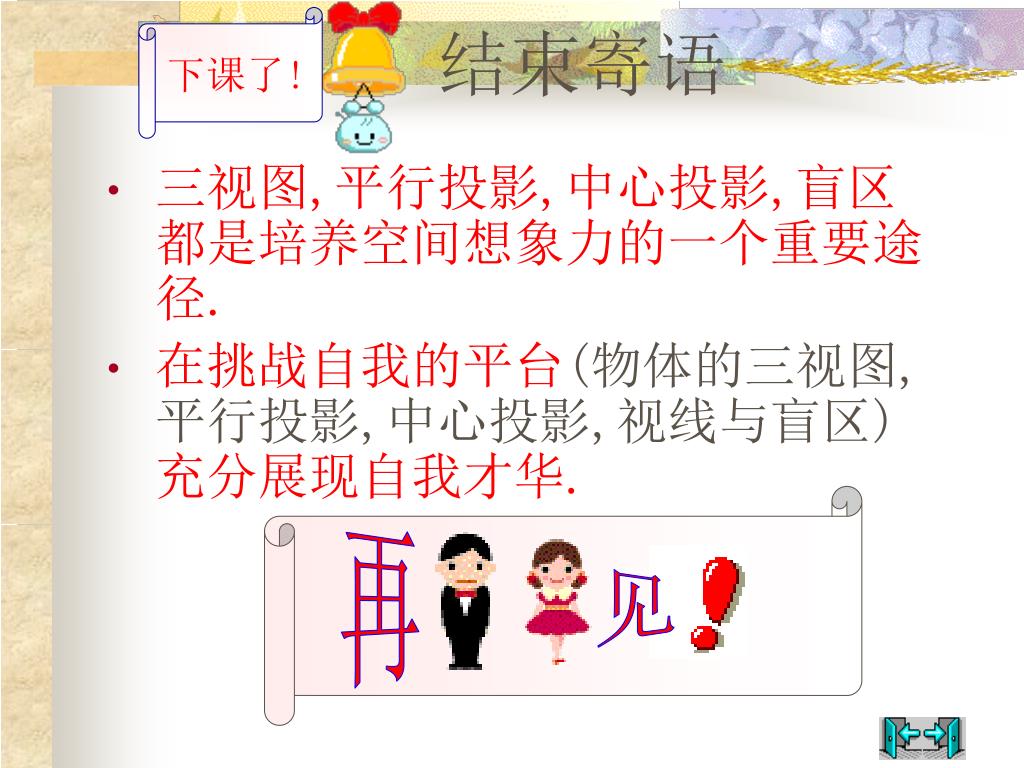

  15. 下课了! 再 见 结束寄语 • 三视图,平行投影,中心投影,盲区都是培养空间想象力的一个重要途径. • 在挑战自我的平台(物体的三视图,平行投影,中心投影,视线与盲区)充分展现自我才华.
