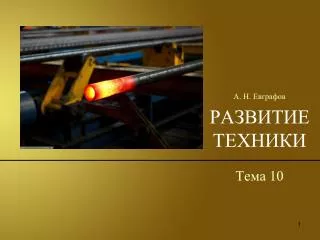

  1. РАЗВИТИЕ ТЕХНИКИ А. Н. Евграфов Тема 10

  2. Техника и технология механической обработки XIX – XXI вв. Джеймс Несмит (1808 – 1890) Изобрёл паровой молот, поперечно-строгальный и фрезерный станки

  3. Техника и технология механической обработки XIX – XXI вв. Иоганн Георг Бодмер (1786 – 1864) 1839 г. –запатентовал карусельный станок (токарный станок с вертикальной осью вращения для обработки крупных деталей).

  4. Техника и технология механической обработки XIX – XXI вв. Эли Уитни (1765 – 1825) Идея взаимозаменяемости деталей машин (1801)

  5. Техника и технология механической обработки XIX – XXI вв. Чертёж детали с допусками на размеры

  6. Техника и технология механической обработки XIX – XXI вв. Генри Форд (1863 – 1947) На конвейере завода Форда

  7. Техника и технология механической обработки XIX – XXI вв. Один автомобиль собирался за 93 минуты (1913 г.) Форд: «Автомобиль может быть любого цвета, если этот цвет – чёрный»

  8. Техника и технология механической обработки XIX – XXI вв. Иван Августович Тиме (1838 – 1920) Основы машиностроения (1883 – 1885)

  9. Техника и технология механической обработки XIX – XXI вв. Константин Алексеевич Зворыкин (1861 – 1928) Развил теорию резания (1893)

  10. Техника и технология механической обработки XIX – XXI вв. Яков Григорьевич Усачёв (1873 – 1941) «Явления, происходящие при резании металлов» (1915)

  11. Техника и технология механической обработки XIX – XXI вв. Учёные-«резальщики»

  12. Техника и технология механической обработки XIX – XXI вв. А. П. Соколовский Первый учебник «Технология машиностроения» (1932 – 1935) Основатель и первый заведующий кафедрой «Технология машиностроения»

  13. Техника и технология механической обработки XX – XXI вв. Виды механической обработки Обработка методом пластической деформации Обработка резанием Электрофизическая обработка

  14. Техника и технология механической обработки XX – XXI вв. Виды резания Наружные цилиндрические поверхности Внутренние цилиндрические поверхности Плоские поверхности

  15. Техника и технология механической обработки XX – XXI вв. Точение Заготовка Главное движение резания Резец Движение подачи

  16. Техника и технология механической обработки. XX – XXI вв. Разновидности точения Обтачивание Заготовка Резец

  17. Техника и технология механической обработки. XX – XXI вв. Разновидности точения Подрезание Заготовка Резец

  18. Техника и технология механической обработки. XX – XXI вв. Разновидности точения Резка Заготовка Готовая деталь Резец

  19. Техника и технология механической обработки. XX – XXI вв. Разновидности точения Растачивание Заготовка Резец

  20. Техника и технология механической обработки. XX – XXI вв. Разновидности точения

  21. Техника и технология механической обработки. XX – XXI вв. Обработка наружных цилиндрических поверхностей Шлифование Шлифовальные круги, бруски, ленты и др.

  22. Техника и технология механической обработки. XX – XXI вв. Обработка наружных цилиндрических поверхностей Видео: шлифование абразивными лентами

  23. Техника и технология механической обработки. XX – XXI вв. Обработка цилиндрических поверхностей Притирка Притирка клапанов (Мерседес Спринтер)

  24. Техника и технология механической обработки. XX – XXI вв. Обработка цилиндрических поверхностей Притирка

  25. Техника и технология механической обработки. XX – XXI вв. Обработка цилиндрических поверхностей Обкатывание Деталь Ролик

  26. Техника и технология механической обработки. XX – XXI вв. Обработка цилиндрических поверхностей Суперфиниш Суперфинишная шлифовальная лента Деталь Полировка штока гидроцилиндра

  27. Техника и технология механической обработки. XX – XXI вв. Обработка цилиндрических поверхностей Обработка валов (суперфиниш)

  28. Техника и технология механической обработки. XX – XXI вв. Обработка внутренних цилиндрических поверхностей Сверление Старинные свёрла Современные свёрла

  29. Техника и технология механической обработки. XX – XXI вв. Обработка внутренних поверхностей Сверление квадратного отверстия

  30. Техника и технология механической обработки. XX – XXI вв. Обработка внутренних цилиндрических поверхностей Изготовление инструмента сложной формы

  31. Техника и технология механической обработки. XX – XXI вв. Обработка внутренних цилиндрических поверхностей Зенкерование Конические (угловые) зенковки Цилиндрический зенкер Торцовая зенковка (цековка)

  32. Техника и технология механической обработки. XX – XXI вв. Обработка внутренних цилиндрических поверхностей Развёртывание

  33. Техника и технология механической обработки. XX – XXI вв. Обработка внутренних цилиндрических поверхностей Сверление и развёртывание отверстия

  34. Техника и технология механической обработки. XX – XXI вв. Обработка внутренних цилиндрических поверхностей Протягивание Деталь Протяжка Протяжка для шпоночного паза

  35. Техника и технология механической обработки. XX – XXI вв. Обработка внутренних цилиндрических поверхностей Протягивание

  36. Техника и технология механической обработки. XX – XXI вв. Обработка внутренних цилиндрических поверхностей Хонингование Хонинговальные головки

  37. Техника и технология механической обработки. XX – XXI вв. Обработка внутренних цилиндрических поверхностей Хонингование

  38. Техника и технология механической обработки. XX – XXI вв. Обработка внутренних цилиндрических поверхностей Долбление Долбяк Стол Вертикально-долбёжный станок

  39. Техника и технология механической обработки. XX – XXI вв. Обработка внутренних цилиндрических поверхностей Долбление

  40. Техника и технология механической обработки. XX – XXI вв. Обработка внутренних цилиндрических поверхностей Долбяки зуборезные Долбяк мелкомодульный Долбяки дисковые Долбяк чашечный Долбяки хвостовые

  41. Техника и технология механической обработки. XX – XXI вв. Обработка внутренних цилиндрических поверхностей Нарезание зубьев долбяком на зубодолбёжном станке

  42. Техника и технология механической обработки. XX – XXI вв. Обработка плоских поверхностей Строгание Обрабатываемые поверхности Канавки Горизонтальные Пазы Криволинейные Наклонные Вертикальные

  43. Техника и технология механической обработки. XX – XXI вв. Обработка плоских поверхностей Строгание

  44. Техника и технология механической обработки. XX – XXI вв. Обработка плоских поверхностей Фрезерование Торцевая фреза Концевые фрезы

  45. Техника и технология механической обработки. XX – XXI вв. Обработка плоских поверхностей Фрезерование

  46. Техника и технология механической обработки. XX – XXI вв. Обработка плоских поверхностей Фасонные фрезы Червячная фреза Модульная фреза

  47. Техника и технология механической обработки. XX – XXI вв. Обработка плоских поверхностей Модульные фрезы Фреза Фреза Заготовка Заготовка Дисковая фреза Пальцевая фреза

  48. Техника и технология механической обработки. XX – XXI вв. Обработка плоских поверхностей Нарезание колёс фасонными фрезами

  49. Техника и технология механической обработки. XX – XXI вв. Обработка плоских поверхностей Шлифование Плоскошлифовальный станок

  50. Техника и технология механической обработки. XX – XXI вв. Обработка плоских поверхностей Шлифование
