1. www.sypanel.com 2019. 10월 제작 본 책자는 저작권법에 의거 무단복제를 금합니다. 본 책자의 내용 및 제품 규격은 성능개선을 위해 예고없이 변경될 수 있습니다. Printed in Oct. 2019 Copyright ⓒ 2019. 10 All right reserved The contents of this data and its product specification are subject to change without notice for quality improvement The Final Choice of Professional HIDDEN METAL SYSTEM TEL 1588-0680 / 02-556-5458 서울사무소 서울 강남구 논현로81길 3(역삼동) 에스와이빌딩 인주1공장 충청남도 아산시 인주면 인주산단로 23-120 인주2공장 충청남도 아산시 인주면 인주산단로 75-77 인주3공장 충청남도 아산시 인주면 인주산단로 75-78 파주공장 경기도 파주시 문산읍 장산로76번길 14-90 논산공장 충청남도 논산시 가야곡면 매죽헌로 879-20 영천공장 경상북도 영천군 대창면 선진길 46-6 인주공장 충청남도 아산시 인주면 인주산단로 75-82 충주공장 서울사무소 서울시 강남구 논현로81길 3(역삼동) 에스와이빌딩 5층 충청북도 충주시 엄정면 세고개로 154 제천공장 서울사무소 서울시 강남구 논현로81길 3(역삼동) 에스와이빌딩 4층 충청북도 제천시 바이오밸리3로 36 인주공장 충청남도 아산시 인주면 인주산단로 23-120 충주공장 충청북도 충주시 충주산단3로 78 베트남 호치민 베트남 하노이/호치민 중국 쑤저우 인도네시아 자카르타 네팔 카트만드 캄보디아 프놈펜

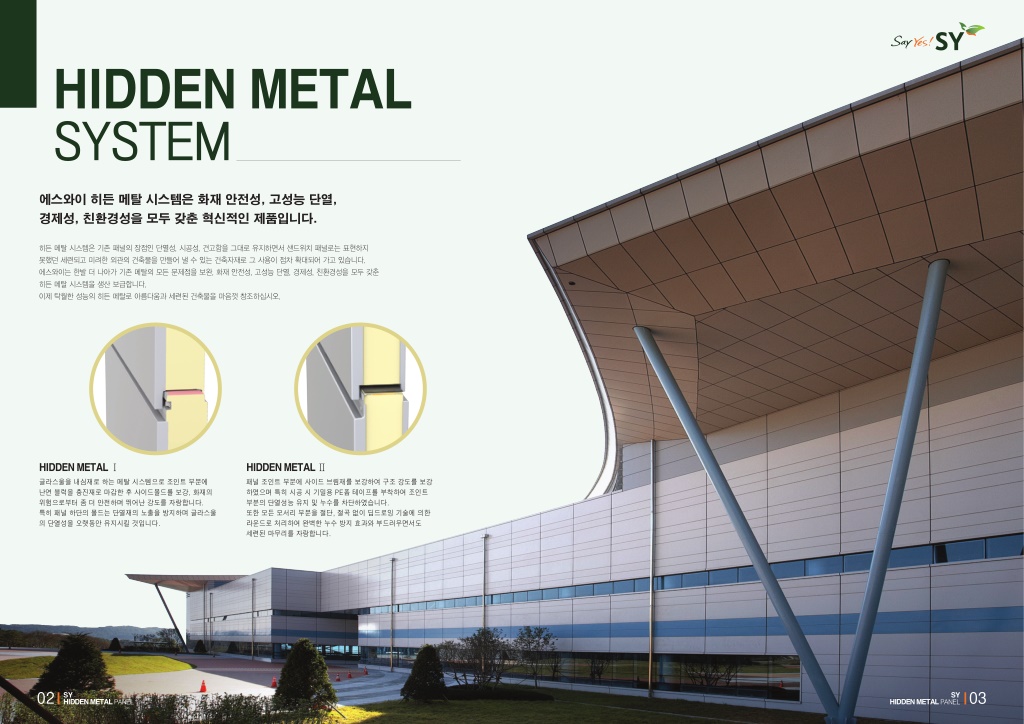

2. HIDDEN METAL SYSTEM 에스와이 히든 메탈 시스템은 화재 안전성, 고성능 단열, 경제성, 친환경성을 모두 갖춘 혁신적인 제품입니다. 히든 메탈 시스템은 기존 패널의 장점인 단열성, 시공성, 견고함을 그대로 유지하면서 샌드위치 패널로는 표현하지 못했던 세련되고 미려한 외관의 건축물을 만들어 낼 수 있는 건축자재로 그 사용이 점차 확대되어 가고 있습니다. 에스와이는 한발 더 나아가 기존 메탈의 모든 문제점을 보완, 화재 안전성, 고성능 단열, 경제성, 친환경성을 모두 갖춘 히든 메탈 시스템을 생산 보급합니다. 이제 탁월한 성능의 히든 메탈로 아름다움과 세련된 건축물을 마음껏 창조하십시오. HIDDEN METAL Ⅰ HIDDEN METAL Ⅱ 글라스울을 내심재로 하는 메탈 시스템으로 조인트 부분에 난연 블럭을 충진재로 마감한 후 사이드몰드를 보강, 화재의 위험으로부터 좀 더 안전하며 뛰어난 강도를 자랑합니다. 특히 패널 하단의 몰드는 단열재의 노출을 방지하며 글라스울 의 단열성을 오랫동안 유지시킬 것입니다. 패널 조인트 부분에 사이드 브림재를 보강하여 구조 강도를 보강 하였으며 특히 시공 시 기밀용 PE폼 테이프를 부착하여 조인트 부분의 단열성능 유지 및 누수를 차단하였습니다. 또한 모든 모서리 부분을 절단, 절곡 없이 딥드로잉 기술에 의한 라운드로 처리하여 완벽한 누수 방지 효과와 부드러우면서도 세련된 마무리를 자랑합니다. 02 03 SY HIDDEN METAL PANEL SY HIDDEN METAL PANEL

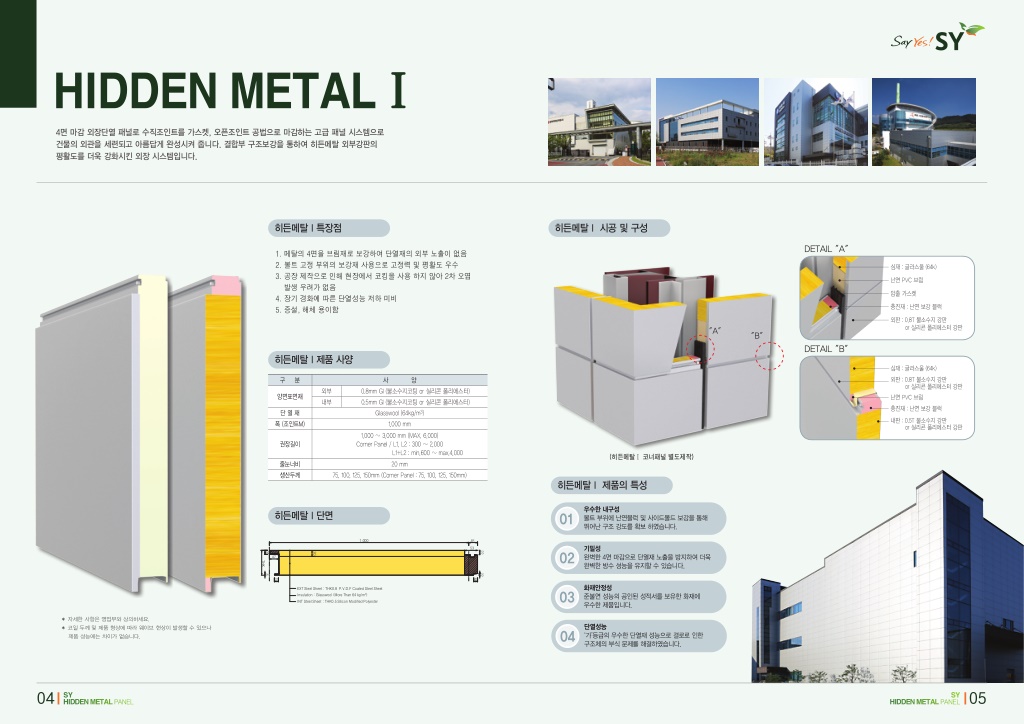

3. HIDDEN METALⅠ 4면 마감 외장단열 패널로 수직조인트를 가스켓, 오픈조인트 공법으로 마감하는 고급 패널 시스템으로 건물의 외관을 세련되고 아름답게 완성시켜 줍니다. 결합부 구조보강을 통하여 히든메탈 외부강판의 평활도를 더욱 강화시킨 외장 시스템입니다. 히든메탈Ⅰ특장점 히든메탈Ⅰ 시공 및 구성 DETAIL ″A″ 1. 메탈의 4면을 브림재로 보강하여 단열재의 외부 노출이 없음 2. 볼트 고정 부위의 보강재 사용으로 고정력 및 평활도 우수 3. 공장 제작으로 인해 현장에서 코킹을 사용 하지 않아 2차 오염 발생 우려가 없음 4. 장기 경화에 따른 단열성능 저하 미비 5. 증설, 해체 용이함 심재 : 글라스울 (64k) 난연 PVC 브림 압출 가스켓 충진재 : 난연 보강 블럭 외판 : 0.8T 불소수지 강판 or 실리콘 폴리에스터 강판 ″A″ ″B″ DETAIL ″B″ 히든메탈Ⅰ제품 사양 심재 : 글라스울 (64k) 외판 : 0.8T 불소수지 강판 or 실리콘 폴리에스터 강판 구 분 사 양 외부 0.8mm GI (불소수지코팅 or 실리콘 폴리에스터) 양면표면재 난연 PVC 브림 내부 0.5mm GI (불소수지코팅 or 실리콘 폴리에스터) 충진재 : 난연 보강 블럭 Glasswool (64kg/m3) 단 열 재 내판 : 0.5T 불소수지 강판 or 실리콘 폴리에스터 강판 폭 (조인트M) 1,000 mm 1,000 ~ 3,000 mm (MAX. 6,000) Corner Panel / L1, L2 : 300 ~ 2,000 L1+L2 : min.600 ~ max.4,000 권장길이 (히든메탈Ⅰ 코너패널 별도제작) 줄눈너비 20 mm 생산두께 75, 100, 125, 150mm (Corner Panel : 75, 100, 125, 150mm) 히든메탈Ⅰ 제품의 특성 우수한 내구성 볼트 부위에 난연블럭 및 사이드몰드 보강을 통해 뛰어난 구조 강도를 확보 하였습니다. 히든메탈Ⅰ단면 01 1,000 45 기밀성 완벽한 4면 마감으로 단열재 노출을 방지하여 더욱 완벽한 방수 성능을 유지할 수 있습니다. 53 20 22 02 30 47 THK 22 6 20 21 화재안정성 준불연 성능의 공인된 성적서를 보유한 화재에 우수한 제품입니다. EXT Steel Sheet : THK0.8 P.V.D.F Coated Steel Sheet 03 Insulation : Glasswool (More Than 64 kg/m3) INT Steel Sheet : THK0.5 Silicon Modified Polyester ✽ 자세한 사항은 영업부와 상의하세요. 단열성능 ‘가’등급의 우수한 단열재 성능으로 결로로 인한 구조체의 부식 문제를 해결하였습니다. ✽ 코일 두께 및 제품 형상에 따라 웨이브 현상이 발생할 수 있으나 04 제품 성능에는 차이가 없습니다. Ø6 Self Screw 20 04 05 SY HIDDEN METAL PANEL SY Gasket Support Section Steel Vertical Panel HIDDEN METAL PANEL

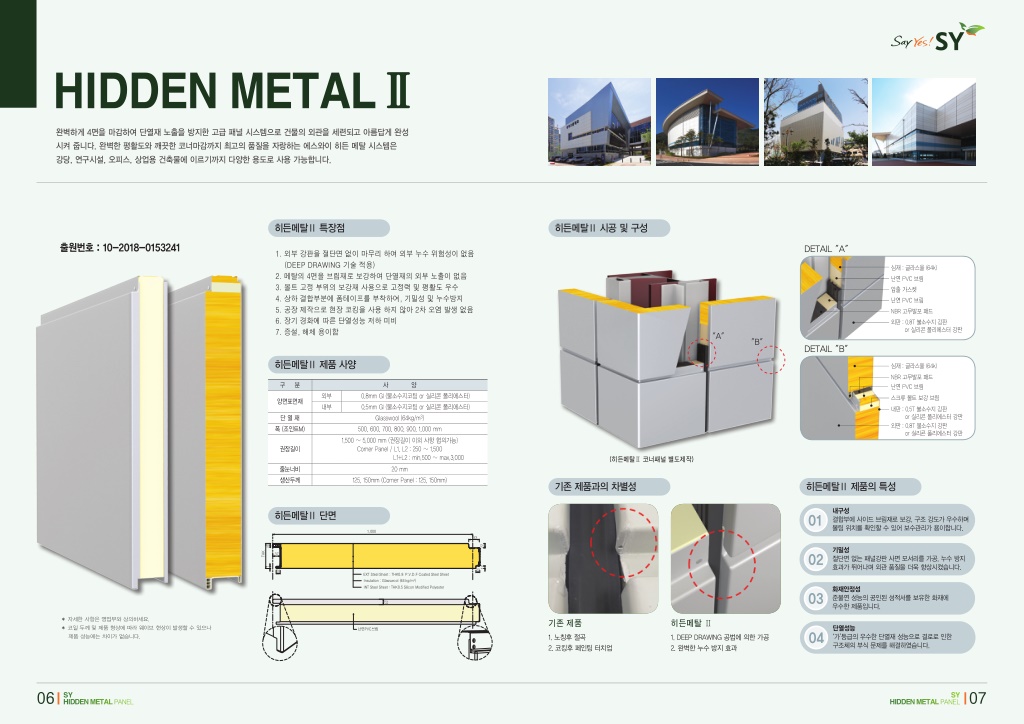

4. HIDDEN METALⅡ 완벽하게 4면을 마감하여 단열재 노출을 방지한 고급 패널 시스템으로 건물의 외관을 세련되고 아름답게 완성 시켜 줍니다. 완벽한 평활도와 깨끗한 코너마감까지 최고의 품질을 자랑하는 에스와이 히든 메탈 시스템은 강당, 연구시설, 오피스, 상업용 건축물에 이르기까지 다양한 용도로 사용 가능합니다. 히든메탈Ⅱ 특장점 히든메탈Ⅱ 시공 및 구성 출원번호 : 10-2018-0153241 DETAIL ″A″ 1. 외부 강판을 절단면 없이 마무리 하여 외부 누수 위험성이 없음 (DEEP DRAWING 기술 적용) 2. 메탈의 4면을 브림재로 보강하여 단열재의 외부 노출이 없음 3. 볼트 고정 부위의 보강재 사용으로 고정력 및 평활도 우수 4. 상하 결합부분에 폼테이프를 부착하여, 기밀성 및 누수방지 5. 공장 제작으로 현장 코킹을 사용 하지 않아 2차 오염 발생 없음 6. 장기 경화에 따른 단열성능 저하 미비 7. 증설, 해체 용이함 심재 : 글라스울 (64k) 난연 PVC 브림 압출 가스켓 난연 PVC 브림 NBR 고무발포 패드 외판 : 0.8T 불소수지 강판 or 실리콘 폴리에스터 강판 ″A″ ″B″ DETAIL ″B″ 히든메탈Ⅱ 제품 사양 심재 : 글라스울 (64k) NBR 고무발포 패드 구 분 사 양 난연 PVC 브림 외부 0.8mm GI (불소수지코팅 or 실리콘 폴리에스터) 스크류 볼트 보강 브림 양면표면재 내부 0.5mm GI (불소수지코팅 or 실리콘 폴리에스터) 내판 : 0.5T 불소수지 강판 or 실리콘 폴리에스터 강판 Glasswool (64kg/m3) 단 열 재 외판 : 0.8T 불소수지 강판 or 실리콘 폴리에스터 강판 폭 (조인트M) 500, 600, 700, 800, 900, 1,000 mm 1,500 ~ 5,000 mm (권장길이 이외 사항 협의가능) Corner Panel / L1, L2 : 250 ~ 1,500 L1+L2 : min.500 ~ max.3,000 권장길이 (히든메탈Ⅱ 코너패널 별도제작) 줄눈너비 20 mm 생산두께 125, 150mm (Corner Panel : 125, 150mm) 기존 제품과의 차별성 히든메탈Ⅱ 제품의 특성 내구성 결합부에 사이드 브림재로 보강, 구조 강도가 우수하며 볼팅 위치를 확인할 수 있어 보수관리가 용이합니다. 히든메탈Ⅱ 단면 01 1,000 53 20 22 기밀성 절단면 없는 패널강판 사면 모서리를 가공, 누수 방지 효과가 뛰어나며 외관 품질을 더욱 향상시켰습니다. THK 37 02 12 11 22 20 EXT Steel Sheet : THK0.8 P.V.D.F Coated Steel Sheet Insulation : Glasswool (64 kg/m3) INT Steel Sheet : THK0.5 Silicon Modified Polyester 화재안정성 준불연 성능의 공인된 성적서를 보유한 화재에 우수한 제품입니다. 03 27 ✽ 자세한 사항은 영업부와 상의하세요. 기존 제품 히든메탈 Ⅱ 단열성능 ‘가’등급의 우수한 단열재 성능으로 결로로 인한 구조체의 부식 문제를 해결하였습니다. ✽ 코일 두께 및 제품 형상에 따라 웨이브 현상이 발생할 수 있으나 난연PVC브림 04 1. 노칭후 절곡 2. 코킹후 페인팅 터치업 1. DEEP DRAWING 공법에 의한 가공 2. 완벽한 누수 방지 효과 제품 성능에는 차이가 없습니다. 난연PVC브림 06 07 SY HIDDEN METAL PANEL SY HIDDEN METAL PANEL MBR 고무발포단열재 Gasket 난연PVC브림 Ø6 셀프스크류 스크류볼트보강브림 난연PVC브림 20
