1. The Final Choice of Professional TRUSS GIRDER DECK PLATE SYSTEM TG DECK · GREEN DECK · HEAT DECK

2. 기술과 신뢰로 한걸음씩- 이제, 대한민국 최고의 이름을 넘어 세계로. High-Quality • Times Saving • Effective & Safety > CONTENTS 목차 SY는 1994년 창사 이래로 현재 전국 16개 생산, 물류기지 및 15개 판매 네트워크를 구축하여, 업계를 선도하는 건축종합자재 전문 기업입니다. 20년 생산 노하우를 바탕으로 더욱 우수한 서비스 제공을 위하여 다양한 사업부문을 지원하고 있습니다. HISTORY COMPANY OVERVIEW LICENSE TG DECK GREEN DECK HEAT DECK D-DECK MANUFACTURING PROCESS APPLY EFFECT CONSTRUCTION ORDER 철골조 시공순서 (S조) DETAIL 철골조 상세도 (S조) CONSTRUCTION ORDER 철근콘크리트조 시공순서 (RC조) DETAIL 철근콘크리트 상세도 (RC조) CONSTRUCTION ORDER 탈형 시공순서 (S, RC조) DETAIL 탈형 상세도 (S, RC조) CONSTRUCTION ORDER 단열 시공순서 (S, RC조) DETAIL 단열 상세도 (S, RC조) APPLICATION TG DECK ACHIEVEMENT 04 06 07 08 10 12 16 18 20 22 24 26 28 30 32 34 36 38 40 지속적인 제품개발로 다양한 특허 및 국내외 품질인증을 취득하여 국내 뿐만 아니라 해외에서 도 우수성을 인정받고 있으며, 전 세계 18개국으로 우수한 품질의 제품을 수출하고 있습니다. 2013년 베트남 생산 공장 설립을 시작으로 중국 상해사무소, 2015년 인도네시아 합작법인 설립 등 아시아 진출에 박차를 가하고 있습니다. 이제 해외로 한걸음 더 도약하여, 업계 글로벌 1위 달성을 위한 새로운 목표로 더욱 정진하겠습니다. 3 Truss Girder DECK Plate System

3. The Final Choice of Professional SY STEELTECH High-Quality • Times Saving • Effective & Safety > HISTORY 연혁 새롭게 변화하고 도전하는 기업, 사회와 국가에 기여하는 기업이 되겠습니다. 전 세계 18개국 수출 / 아시아 진출기지 설립 베트남 흥옌 민득공장 SYPANEL VINA / 호치민 공장 SYSTEEL VINA, 중국 상해 사업소 SYPANEL Shanghai / 강소성 소주공장 SNC 인도네시아 탕그랑 공장 PT Kencana SY Build 쌍용실업 창립 본사 사옥이전 (경기 수원) 에스와이코닝(주) 설립 한국산업규격 KS인증 획득 쌍용실업 회사명 변경 - 에스와이패널(주) (주)에스와이테크 설립 1994 2003 2010 러시아, 몽골 에스와이스틸텍(주) 설립 (부지 29,800㎡) KS인증 취득 (한국표준협회) 트러스거더 생산설비 6대 추가 증설 (年 300만㎡ 생산) 충주공장 부지 매입 및 확장 (전체부지 38,368㎡) 탈형데크 생산설비 신설 단열데크 생산설비 신설 ISO인증 취득 (한국표준협회) 2016 2015 2017 미국 일본 UAE 이라크 사우디 필리핀 태국 중국 베트남 미얀마 인도 나이지리아 말레이시아 스리랑카 브라질 인도네시아 칠레 뉴질랜드 4 5 Truss Girder DECK Plate System Truss Girder DECK Plate System

4. The Final Choice of Professional SY STEELTECH High-Quality • Times Saving • Effective & Safety > > COMPANY OVERVIEW LICENSE 특허증 및 인증서 회사개요 •회 사 명 : 에스와이스틸텍 주식회사 •대 표 자 : 홍 성 균 •설 립 일 : 2015. 7. 1. •자 본 금 : 117억 원 •기술면허 현황 : 강구조물 공사업(충주 2015-18-02) 특허증 특허증 특허증 KS인증서 철선 KS인증서 강판 •보유인력 현황 : 사무기술직 29명 전문생산기술직 98명 •서 울 사 무 소 : 서울특별시 강남구 논현로 81길 3 (역삼동) 보성빌딩 5층 •충 주 공 장 : 충청북도 충주시 엄정면 세고개로 154 •주요생산제품 : TG DECK (일체형) GREEN DECK (탈형) HEAT DECK (단열) 상표등록증 TG 상표등록증 GREEN 상표등록증 HEAT 디자인등록증 ISO 인증서 6 7 Truss Girder DECK Plate System Truss Girder DECK Plate System

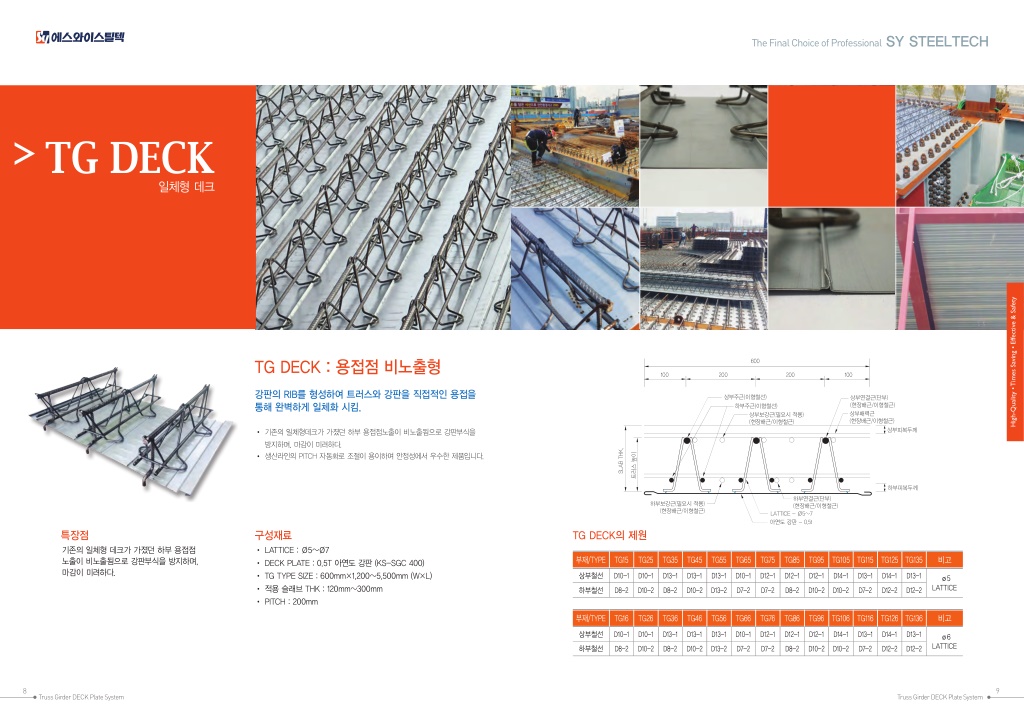

5. The Final Choice of Professional SY STEELTECH > TG DECK 일체형 데크 High-Quality • Times Saving • Effective & Safety 600 TG DECK : 용접점 비노출형 100 200 200 100 강판의 RIB를 형성하여 트러스와 강판을 직접적인 용접을 통해 완벽하게 일체화 시킴. 상부주근(이형철선) 하부주근(이형철선) 상부연결근(단부) (현장배근/이형철근) 상부배력근 (현장배근/이형철근) 상부보강근(필요시 적용) (현장배근/이형철근) 상부피복두께 • 기존의 일체형데크가 가졌던 하부 용접점노출이 비노출됨으로 강판부식을 • 생산라인의 PITCH 자동화로 조절이 용이하여 안정성에서 우수한 제품입니다. 방지하며, 마감이 미려하다. SLAB THK. 트러스 높이 하부피복두께 하부연결근(단부) (현장배근/이형철근) 하부보강근(필요시 적용) (현장배근/이형철근) LATTICE - Ø5~7 아연도 강판 - 0.5t 특장점 구성재료 TG DECK의 제원 기존의 일체형 데크가 가졌던 하부 용접점 노출이 비노출됨으로 강판부식을 방지하며, 마감이 미려하다. • LATTICE : Ø5~Ø7 • DECK PLATE : 0.5T 아연도 강판 (KS-SGC 400) • TG TYPE SIZE : 600mm×1,200~5,500mm (W×L) • 적용 슬래브 THK : 120mm~300mm • PITCH : 200mm 부재/TYPE TG15 TG25 TG35 TG45 TG55 TG65 TG75 TG85 TG95 TG105 TG115 TG125 TG135 비고 상부철선 D10-1 D10-1 D13-1 D13-1 D13-1 D10-1 D12-1 D12-1 D12-1 D14-1 D13-1 D14-1 D13-1 ø5 LATTICE 하부철선 D8-2 D10-2 D8-2 D10-2 D13-2 D7-2 D7-2 D8-2 D10-2 D10-2 D7-2 D12-2 D12-2 부재/TYPE TG16 TG26 TG36 TG46 TG56 TG66 TG76 TG86 TG96 TG106 TG116 TG126 TG136 비고 상부철선 D10-1 D10-1 D13-1 D13-1 D13-1 D10-1 D12-1 D12-1 D12-1 D14-1 D13-1 D14-1 D13-1 ø6 LATTICE 하부철선 D8-2 D10-2 D8-2 D10-2 D13-2 D7-2 D7-2 D8-2 D10-2 D10-2 D7-2 D12-2 D12-2 8 9 Truss Girder DECK Plate System Truss Girder DECK Plate System

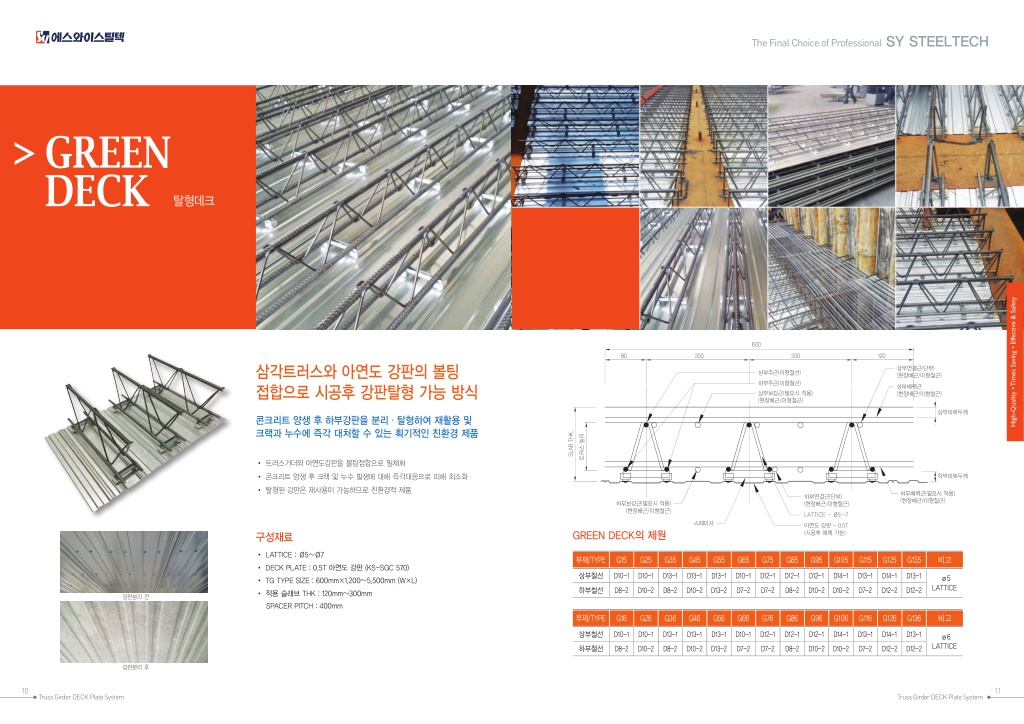

6. The Final Choice of Professional SY STEELTECH > GREEN DECK 탈형데크 High-Quality • Times Saving • Effective & Safety 600 80 200 200 120 삼각트러스와 아연도 강판의 볼팅 접합으로 시공후 강판탈형 가능 방식 상부연결근(단부) (현장배근/이형철근) 상부주근(이형철선) 하부주근(이형철선) 상부배력근 (현장배근/이형철근) 상부보강근(필요시 적용) (현장배근/이형철근) 상부피복두께 콘크리트 양생 후 하부강판을 분리·탈형하여 재활용 및 크랙과 누수에 즉각 대처할 수 있는 획기적인 친환경 제품 SLAB THK. 트러스 높이 • 트러스거더와 아연도강판을 볼팅접합으로 일체화 • 콘크리트 양생 후 크랙 및 누수 발생에 대해 즉각대응으로 피해 최소화 하부피복두께 • 탈형된 강판은 재사용이 가능하므로 친환경적 제품 하부배력근(필요시 적용) (현장배근/이형철근) 하부연결근(단부) (현장배근/이형철근) 하부보강근(필요시 적용) (현장배근/이형철근) LATTICE - Ø5~7 스페이서 아연도 강판 - 0.5T (시공후 해체 가능) GREEN DECK의 제원 구성재료 • LATTICE : Ø5~Ø7 • DECK PLATE : 0.5T 아연도 강판 (KS-SGC 570) • TG TYPE SIZE : 600mm×1,200~5,500mm (W×L) • 적용 슬래브 THK : 120mm~300mm 부재/TYPE G15 G25 G35 G45 G55 G65 G75 G85 G95 G105 G115 G125 G135 비고 상부철선 D10-1 D10-1 D13-1 D13-1 D13-1 D10-1 D12-1 D12-1 D12-1 D14-1 D13-1 D14-1 D13-1 ø5 LATTICE 하부철선 D8-2 D10-2 D8-2 D10-2 D13-2 D7-2 D7-2 D8-2 D10-2 D10-2 D7-2 D12-2 D12-2 강판분리 전 SPACER PITCH : 400mm 부재/TYPE G16 G26 G36 G46 G56 G66 G76 G86 G96 G106 G116 G126 G136 비고 상부철선 D10-1 D10-1 D13-1 D13-1 D13-1 D10-1 D12-1 D12-1 D12-1 D14-1 D13-1 D14-1 D13-1 ø6 LATTICE 하부철선 D8-2 D10-2 D8-2 D10-2 D13-2 D7-2 D7-2 D8-2 D10-2 D10-2 D7-2 D12-2 D12-2 강판분리 후 10 11 Truss Girder DECK Plate System Truss Girder DECK Plate System

7. The Final Choice of Professional SY STEELTECH > HEAT DECK 단열재 일체형 데크 시장 변화에 따른 혁신적 공법 High-Quality • Times Saving • Effective & Safety 상부주근(이형철선) 하부주근(이형철선) 상부보강근(필요시 적용) (현장배근/이형철근) 상부연결근(단부) (현장배근/이형철근) 상부배력근 (현장배근/이형철근) 구성 재료 에스와이스틸텍이 생산 공급하는 데크 플레이트는 건축물 바닥 Slab 시공시 합판 거푸집 대신 고항복강도의 이형철선으로 트러 스거더를 조립하고 두께 0.5mm의 아연도강판위에 트러스거더를 전기용접으로 일체화시킨 제품으로, 무거푸집, 무지보공 Slab 공법입니다. 특히 HEAT DECK는 데크 플레이트를 먼저 시공하고 추후 데크 플레이트 하부에 단열재를 추가 시공하는 기존 공법에서 한층 진일보하여 데크 플레이트 하부에 단열성이 우수한 우레탄 단열 재를 부착하여 생산되는 신제품으로 시공이 더욱 간편해지고 공사기간이 단축되며 틈새가 없어 단열성능이 더욱 배가 됩니다. • LATTICE • DECK PLATE : 0.5T 아연도 강판 • TG TYPE SIZE : 600mm×1,200~5,500mm (W×L) : Ø5~Ø7 상부피복두께 SLAB THK. 트러스 높이 (KS-SGC 400) 하부피복두께 단열재(우레탄) (턱가공 : 필요시 협의후 적용) 생산가능 두께(데크기준) 하부연결근(단부) (현장배근/이형철근) LATTICE - Ø5~7 아연도 강판 - 0.5t 하부보강근(필요시 적용) (현장배근/이형철근) • 적용 슬래브 THK : 120mm~300mm • 단열재 THK : 50mm ~ 200mm 화스너(단열재 추가고정) 특장점 사용 용도 HEAT DECK의 제원 • 철근콘크리트조(RC조) • 단열 공정의 생략으로 공기단축 • 틈새없는 시공으로 단열성능이 우수 (에너지 절감 효과) • 단열 후시공 대비 공사비 절감 부재/TYPE H15 H25 H35 H45 H55 H65 H75 H85 H95 H105 H115 H125 H135 비고 • 철골조(S조) 상부철선 D10-1 D10-1 D13-1 D13-1 D13-1 D10-1 D12-1 D12-1 D12-1 D14-1 D13-1 D14-1 D13-1 • 철골철근콘크리트조(SRC조) ø5 LATTICE 하부철선 D8-2 D10-2 D8-2 D10-2 D13-2 D7-2 D7-2 D8-2 D10-2 D10-2 D7-2 D12-2 D12-2 부재/TYPE H16 H26 H36 H46 H56 H66 H76 H86 H96 H106 H116 H126 H136 비고 상부철선 D10-1 D10-1 D13-1 D13-1 D13-1 D10-1 D12-1 D12-1 D12-1 D14-1 D13-1 D14-1 D13-1 ø6 LATTICE 하부철선 D8-2 D10-2 D8-2 D10-2 D13-2 D7-2 D7-2 D8-2 D10-2 D10-2 D7-2 D12-2 D12-2 Truss Girder DECK Plate System 02 HEAT DECK 12 13 SY STEELTECH Truss Girder DECK Plate System

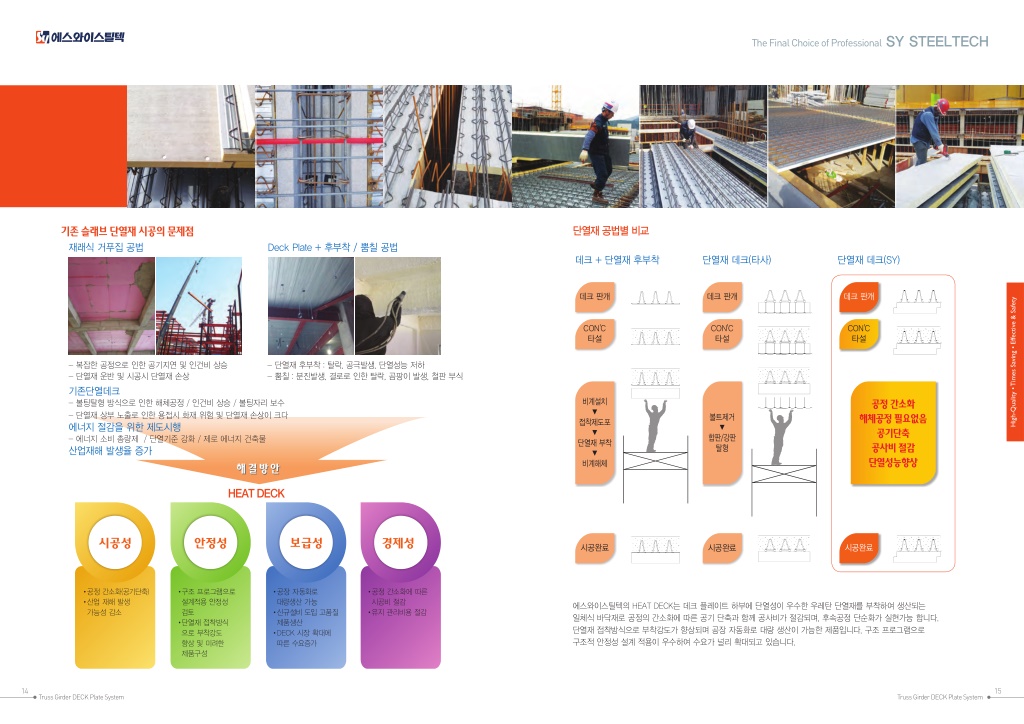

8. The Final Choice of Professional SY STEELTECH 단열재 공법별 비교 기존 슬래브 단열재 시공의 문제점 재래식 거푸집 공법 Deck Plate + 후부착 / 뿜칠 공법 데크 + 단열재 후부착 단열재 데크(타사) 단열재 데크(SY) 데크 판개 데크 판개 데크 판개 High-Quality • Times Saving • Effective & Safety High-Quality • Times Saving • Effective & Safety CON'C 타설 CON'C 타설 CON'C 타설 - 복잡한 공정으로 인한 공기지연 및 인건비 상승 - 단열재 운반 및 시공시 단열재 손상 - 단열재 후부착 : 탈락, 공극발생, 단열성능 저하 - 뿜칠 : 분진발생, 결로로 인한 탈락, 곰팡이 발생, 철판 부식 기존단열데크 - 볼팅탈형 방식으로 인한 해체공정 / 인건비 상승 / 볼팅자리 보수 - 단열재 상부 노출로 인한 용접시 화재 위험 및 단열재 손상이 크다 에너지 절감을 위한 제도시행 - 에너지 소비 총량제 / 단열기준 강화 / 제로 에너지 건축물 산업재해 발생율 증가 비계설치 ▼ 접착제도포 ▼ 단열재 부착 ▼ 비계해체 공정 간소화 해체공정 필요없음 공기단축 공사비 절감 단열성능향상 볼트제거 ▼ 합판/강판 탈형 해 결 방 안 해 결 방 안 HEAT DECK 시공성 안정성 보급성 경제성 시공완료 시공완료 시공완료 •공정 간소화(공기단축) •산업 재해 발생 가능성 감소 •구조 프로그램으로 설계적용 안정성 검토 •단열재 접착방식 으로 부착강도 향상 및 미려한 제품구성 •공장 자동화로 대량생산 가능 •신규설비 도입 고품질 제품생산 •DECK 시장 확대에 따른 수요증가 •공정 간소화에 따른 시공비 절감 •유지 관리비용 절감 에스와이스틸텍의 HEAT DECK는 데크 플레이트 하부에 단열성이 우수한 우레탄 단열재를 부착하여 생산되는 일체식 바닥재로 공정의 간소화에 따른 공기 단축과 함께 공사비가 절감되며, 후속공정 단순화가 실현가능 합니다. 단열재 접착방식으로 부착강도가 향상되며 공장 자동화로 대량 생산이 가능한 제품입니다. 구조 프로그램으로 구조적 안정성 설계 적용이 우수하여 수요가 널리 확대되고 있습니다. 14 15 Truss Girder DECK Plate System Truss Girder DECK Plate System

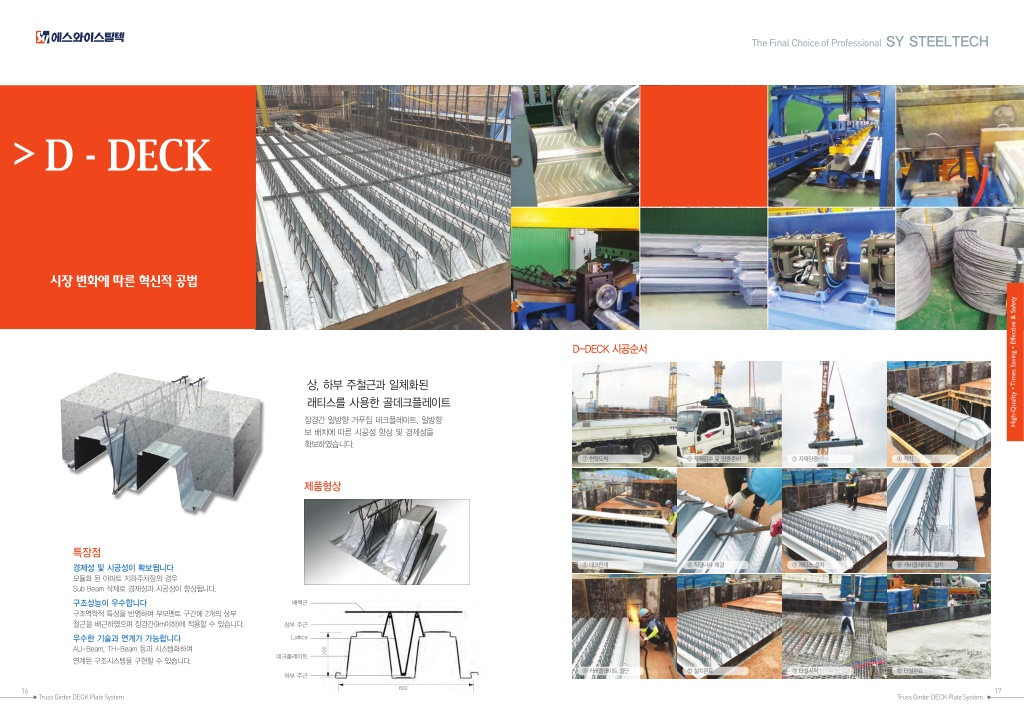

9. The Final Choice of Professional SY STEELTECH > D - DECK 시장 변화에 따른 혁신적 공법 High-Quality • Times Saving • Effective & Safety D-DECK 시공순서 상, 하부 주철근과 일체화된 래티스를 사용한 골데크플레이트 장경간 일방향 거푸집 데크플레이트, 일방향 보 배치에 따른 시공성 향상 및 경제성을 확보하였습니다. ④ 적치 ② 자재검수 및 양중준비 ③ 자재양중 ① 현장도착 제품형상 특장점 ⑦ 래티스 설치 ⑧ 커버플레이트 설치 ⑥ 직결나사 체결 ⑤ 데크판개 경제성 및 시공성이 확보됩니다 모듈화 된 아파트 지하주차장의 경우 Sub Beam 삭제로 경제성과 시공성이 향상됩니다. 구조성능이 우수합니다 구조역학적 특성을 반영하여 부모멘트 구간에 2개의 상부 철근을 배근하였으며 장경간(9m이하)에 적용할 수 있습니다. 배력근 상부 주근 우수한 기술과 연계가 가능합니다 AU-Beam, TH-Beam 등과 시스템화하여 Lattice 200 데크플레이트 연계된 구조시스템을 구현할 수 있습니다. ⑫ 타설완료 ⑩ 설치완료 ⑪ 타설시작 ⑨ 커버플레이트 절단 하부 주근 600 16 17 Truss Girder DECK Plate System Truss Girder DECK Plate System

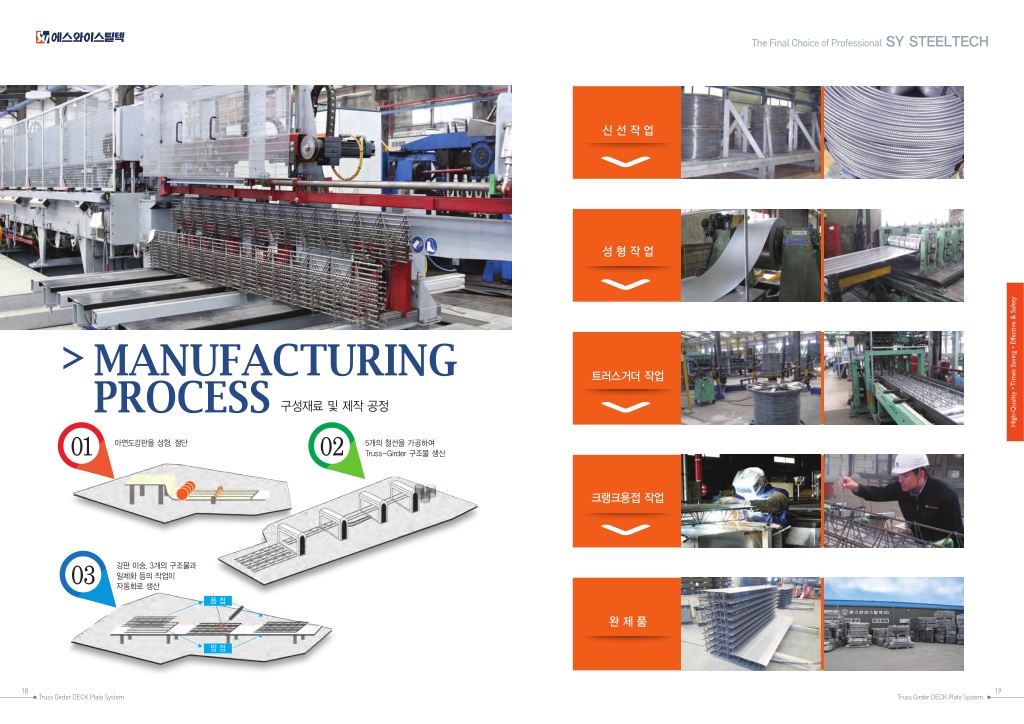

10. The Final Choice of Professional SY STEELTECH 신 선 작 업 성 형 작 업 High-Quality • Times Saving • Effective & Safety > MANUFACTURING PROCESS 구성재료 및 제작 공정 트러스거더 작업 01 02 아연도강판을 성형, 절단 5개의 철선을 가공하여 Truss-Girder 구조물 생산 크랭크용접 작업 강판 이송, 3개의 구조물과 일체화 등의 작업이 자동화로 생산 03 용 접 완 제 품 압 접 18 19 Truss Girder DECK Plate System Truss Girder DECK Plate System

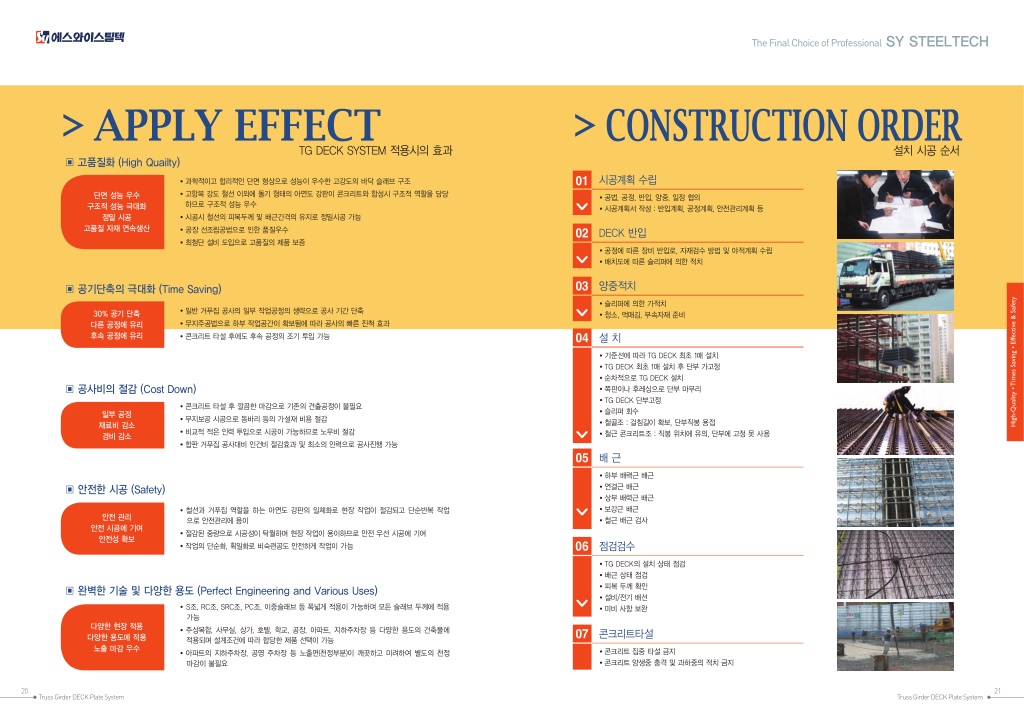

11. The Final Choice of Professional SY STEELTECH > > APPLY EFFECT CONSTRUCTION ORDER TG DECK SYSTEM 적용시의 효과 설치 시공 순서 ▣ 고품질화 (High Quailty) 01 시공계획 수립 ● 과학적이고 합리적인 단면 형상으로 성능이 우수한 고강도의 바닥 슬래브 구조 ● 고항복 강도 철선 이외에 돌기 형태의 아연도 강판이 콘크리트와 합성시 구조적 역할을 담당 하므로 구조적 성능 우수 단면 성능 우수 구조적 성능 극대화 정밀 시공 고품질 자재 연속생산 ● 공법, 공정, 반입, 양중, 일정 협의 ● 시공계획서 작성 : 반입계획, 공정계획, 안전관리계획 등 ● 시공시 철선의 피복두께 및 배근간격의 유지로 정밀시공 가능 02 ● 공장 선조립공법으로 인한 품질우수 DECK 반입 ● 최첨단 설비 도입으로 고품질의 제품 보증 ● 공정에 따른 장비 반입로, 자재검수 방법 및 야적계획 수립 ● 배치도에 따른 슬리퍼에 의한 적치 03 양중적치 ▣ 공기단축의 극대화 (Time Saving) High-Quality • Times Saving • Effective & Safety ● 슬리퍼에 의한 가적치 ● 일반 거푸집 공사의 일부 작업공정의 생략으로 공사 기간 단축 30% 공기 단축 다른 공정에 유리 후속 공정에 유리 ● 청소, 먹매김, 부속자재 준비 ● 무지주공법으로 하부 작업공간이 확보됨에 따라 공사의 빠른 진척 효과 04 설 치 ● 콘크리트 타설 후에도 후속 공정의 조기 투입 가능 ● 기준선에 따라 TG DECK 최초 1매 설치 ● TG DECK 최초 1매 설치 후 단부 가고정 ● 순차적으로 TG DECK 설치 ▣ 공사비의 절감 (Cost Down) ● 쪽판이나 후레싱으로 단부 마무리 ● TG DECK 단부고정 ● 콘크리트 타설 후 깔끔한 마감으로 기존의 견출공정이 불필요 ● 슬리퍼 회수 일부 공정 재료비 감소 경비 감소 ● 무지보공 시공으로 동바리 등의 가설재 비용 절감 ● 철골조 : 걸침길이 확보, 단부직봉 용접 ● 비교적 적은 인력 투입으로 시공이 가능하므로 노무비 절감 ● 철근 콘크리트조 : 직봉 위치에 유의, 단부에 고정 못 사용 ● 합판 거푸집 공사대비 인건비 절감효과 및 최소의 인력으로 공사진행 가능 05 배 근 ● 하부 배력근 배근 ● 연결근 배근 ▣ 안전한 시공 (Safety) ● 상부 배력근 배근 ● 보강근 배근 ● 철선과 거푸집 역할을 하는 아연도 강판의 일체화로 현장 작업이 절감되고 단순반복 작업 으로 안전관리에 용이 안전 관리 안전 시공에 기여 안전성 확보 ● 철근 배근 검사 ● 절감된 중량으로 시공성이 탁월하며 현장 작업이 용이하므로 안전 우선 시공에 기여 06 점검검수 ● 작업의 단순화, 획일화로 비숙련공도 안전하게 작업이 가능 ● TG DECK의 설치 상태 점검 ● 배근 상태 점검 ● 피복 두께 확인 ▣ 완벽한 기술 및 다양한 용도 (Perfect Engineering and Various Uses) ● 설비/전기 배선 ● S조, RC조, SRC조, PC조, 이중슬래브 등 폭넓게 적용이 가능하며 모든 슬래브 두께에 적용 가능 ● 미비 사항 보완 다양한 현장 적용 다양한 용도에 적용 노출 마감 우수 07 ● 주상복합, 사무실, 상가, 호텔, 학교, 공장, 아파트, 지하주차장 등 다양한 용도의 건축물에 적용되며 설계조건에 따라 합당한 제품 선택이 가능 콘크리트타설 ● 콘크리트 집중 타설 금지 ● 아파트의 지하주차장, 공영 주차장 등 노출면(천정부분)이 깨끗하고 미려하여 별도의 천정 마감이 불필요 ● 콘크리트 양생중 충격 및 과하중의 적치 금지 20 21 Truss Girder DECK Plate System Truss Girder DECK Plate System

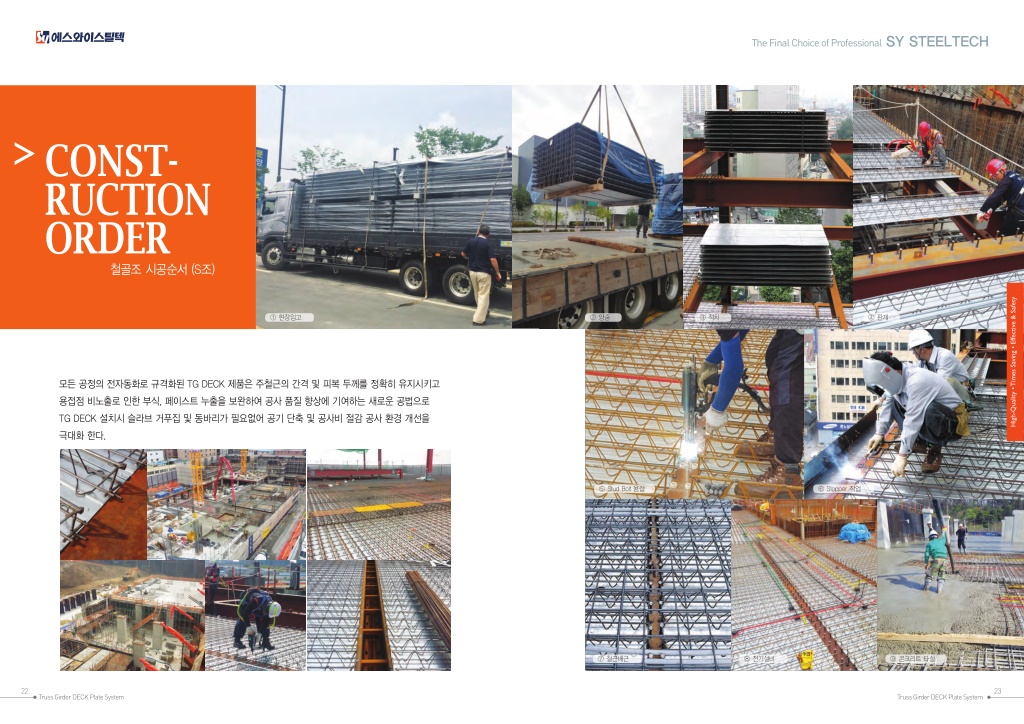

12. The Final Choice of Professional SY STEELTECH > CONST- RUCTION ORDER 철골조 시공순서 (S조) High-Quality • Times Saving • Effective & Safety ① 현장입고 ② 양중 ③ 적치 ④ 판개 모든 공정의 전자동화로 규격화된 TG DECK 제품은 주철근의 간격 및 피복 두께를 정확히 유지시키고 용접점 비노출로 인한 부식, 페이스트 누출을 보완하여 공사 품질 향상에 기여하는 새로운 공법으로 TG DECK 설치시 슬라브 거푸집 및 동바리가 필요없어 공기 단축 및 공사비 절감 공사 환경 개선을 극대화 한다. ⑤ Stud Bolt 용접 ⑥ Stopper 작업 ⑦ 철근배근 ⑧ 전기설비 ⑨ 콘크리트 타설 22 23 Truss Girder DECK Plate System Truss Girder DECK Plate System

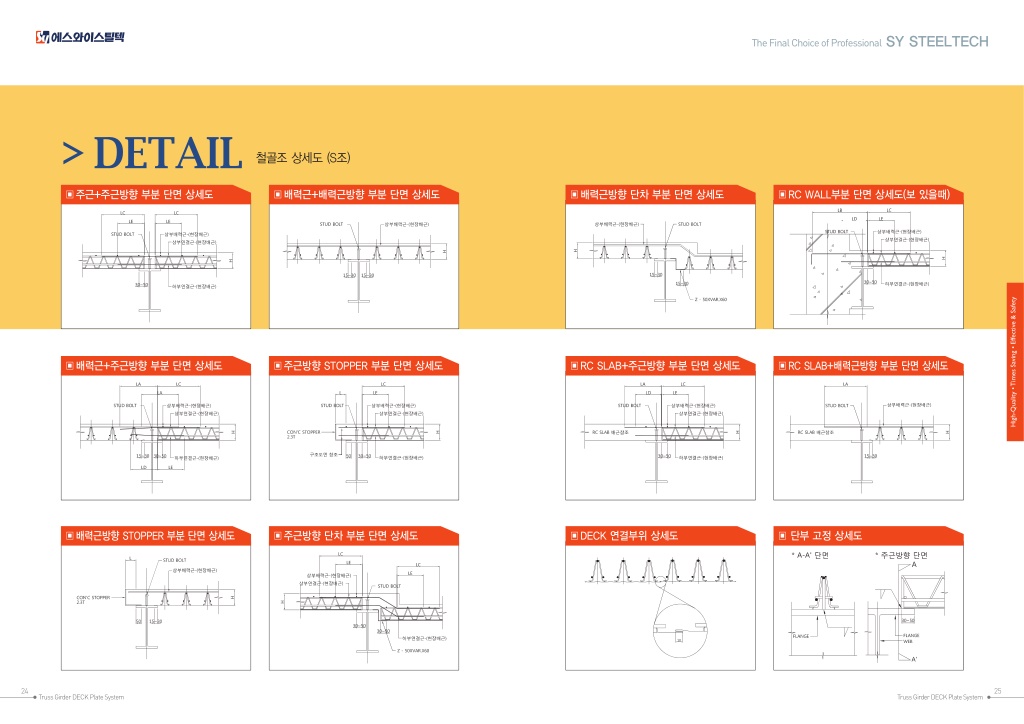

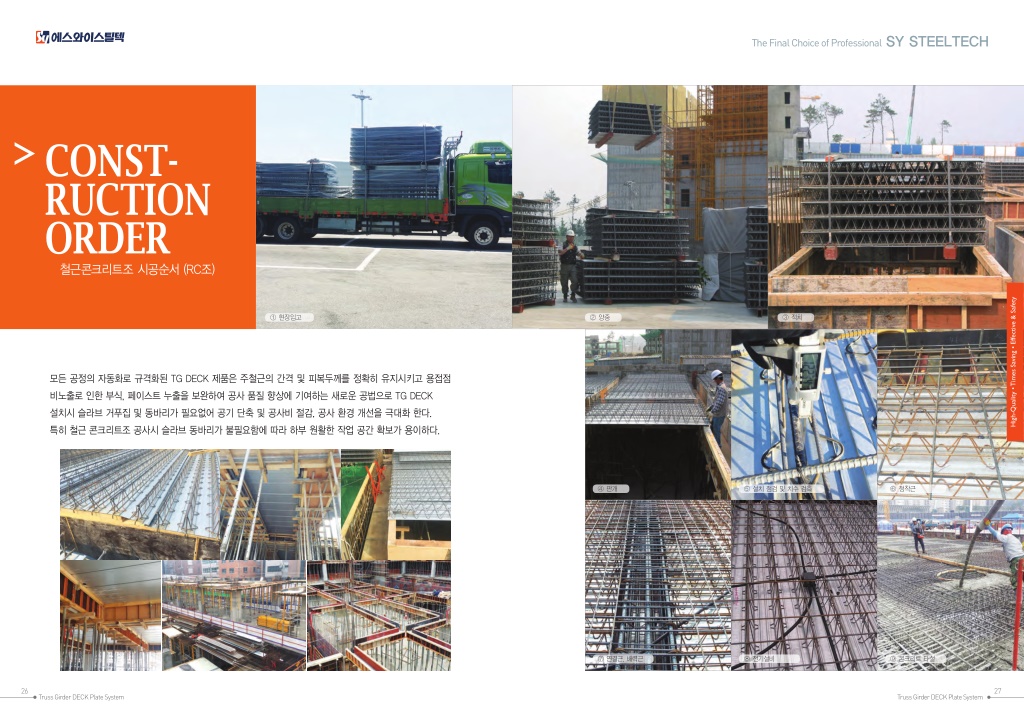

13. The Final Choice of Professional SY STEELTECH > DETAIL 철골조 상세도 (S조) ▣주근+주근방향 부분 단면 상세도 ▣배력근+배력근방향 부분 단면 상세도 ▣배력근방향 단차 부분 단면 상세도 ▣RC WALL부분 단면 상세도(보 있을때) High-Quality • Times Saving • Effective & Safety ▣배력근+주근방향 부분 단면 상세도 ▣주근방향 STOPPER 부분 단면 상세도 ▣RC SLAB+주근방향 부분 단면 상세도 ▣RC SLAB+배력근방향 부분 단면 상세도 ▣배력근방향 STOPPER 부분 단면 상세도 ▣주근방향 단차 부분 단면 상세도 ▣DECK 연결부위 상세도 ▣ 단부 고정 상세도 24 25 Truss Girder DECK Plate System Truss Girder DECK Plate System

14. The Final Choice of Professional SY STEELTECH > CONST- RUCTION ORDER 철근콘크리트조 시공순서 (RC조) High-Quality • Times Saving • Effective & Safety ① 현장입고 ② 양중 ③ 적치 모든 공정의 자동화로 규격화된 TG DECK 제품은 주철근의 간격 및 피복두께를 정확히 유지시키고 용접점 비노출로 인한 부식, 페이스트 누출을 보완하여 공사 품질 향상에 기여하는 새로운 공법으로 TG DECK 설치시 슬라브 거푸집 및 동바리가 필요없어 공기 단축 및 공사비 절감, 공사 환경 개선을 극대화 한다. 특히 철근 콘크리트조 공사시 슬라브 동바리가 불필요함에 따라 하부 원활한 작업 공간 확보가 용이하다. ④ 판개 ⑤ 설치 점검 및 치수 검측 ⑥ 정착근 ⑦ 연결근, 배력근 ⑧ 전기설비 ⑨ 콘크리트 타설 26 27 Truss Girder DECK Plate System Truss Girder DECK Plate System

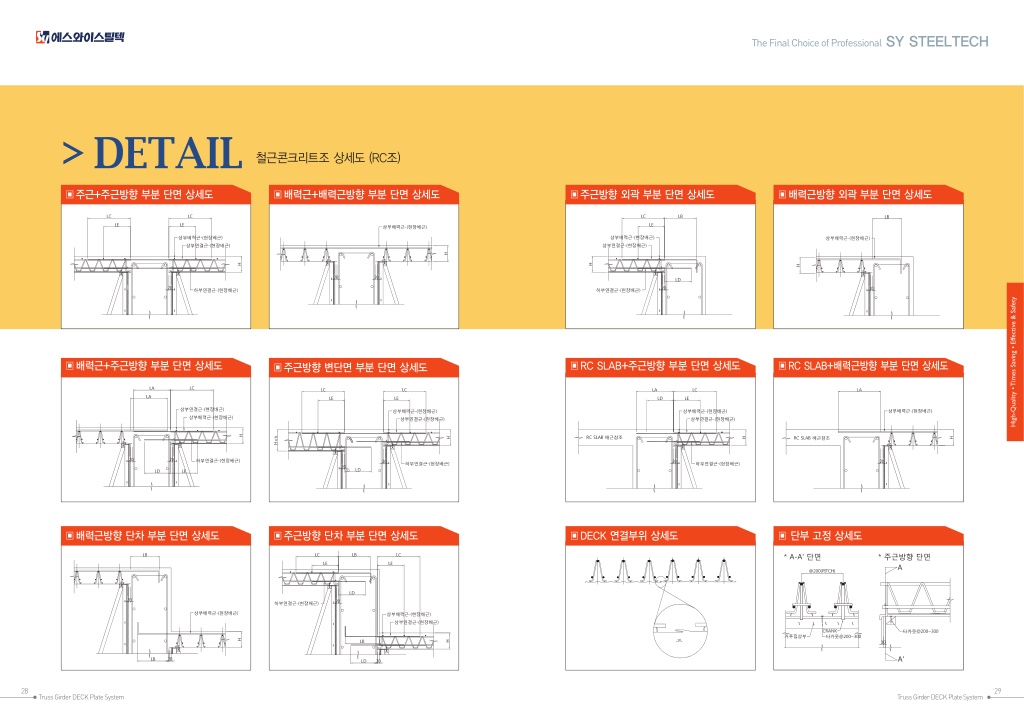

15. The Final Choice of Professional SY STEELTECH > DETAIL 철근콘크리트조 상세도 (RC조) ▣주근+주근방향 부분 단면 상세도 ▣배력근+배력근방향 부분 단면 상세도 ▣주근방향 외곽 부분 단면 상세도 ▣배력근방향 외곽 부분 단면 상세도 High-Quality • Times Saving • Effective & Safety ▣배력근+주근방향 부분 단면 상세도 ▣RC SLAB+주근방향 부분 단면 상세도 ▣RC SLAB+배력근방향 부분 단면 상세도 ▣주근방향 변단면 부분 단면 상세도 ▣주근방향 단차 부분 단면 상세도 ▣ 단부 고정 상세도 ▣배력근방향 단차 부분 단면 상세도 ▣DECK 연결부위 상세도 28 29 Truss Girder DECK Plate System Truss Girder DECK Plate System

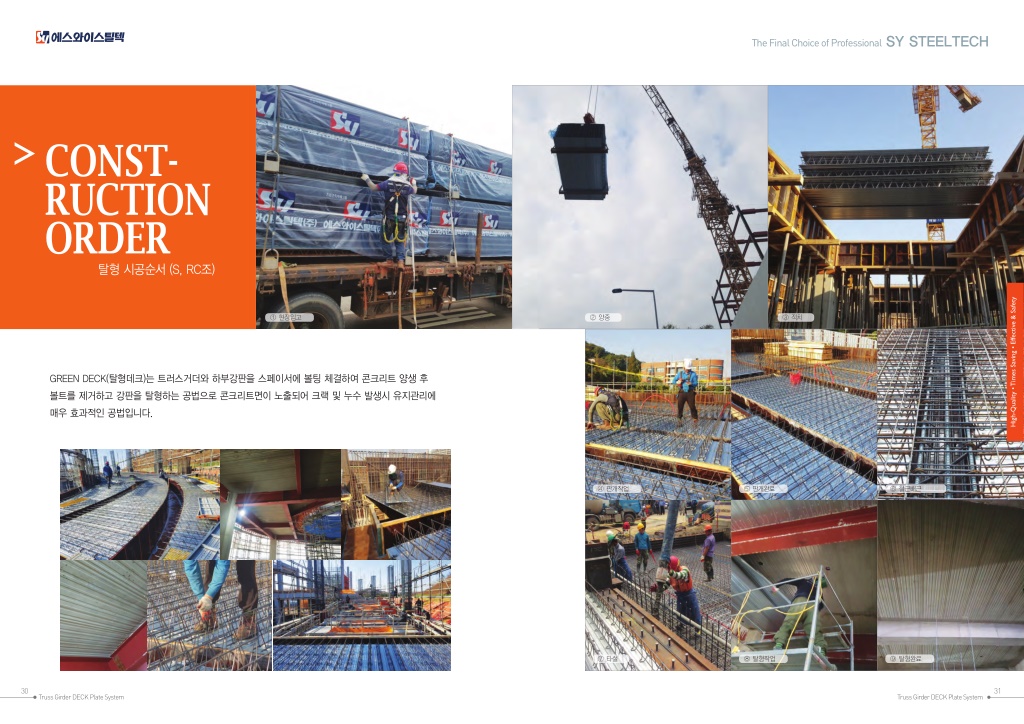

16. The Final Choice of Professional SY STEELTECH > CONST- RUCTION ORDER 탈형 시공순서 (S, RC조) High-Quality • Times Saving • Effective & Safety ① 현장입고 ② 양중 ③ 적치 GREEN DECK(탈형데크)는 트러스거더와 하부강판을 스페이서에 볼팅 체결하여 콘크리트 양생 후 볼트를 제거하고 강판을 탈형하는 공법으로 콘크리트면이 노출되어 크랙 및 누수 발생시 유지관리에 매우 효과적인 공법입니다. ④ 판개작업 ⑤ 판개완료 ⑥ 철근배근 ⑦ 타설 ⑧ 탈형작업 ⑨ 탈형완료 30 31 Truss Girder DECK Plate System Truss Girder DECK Plate System

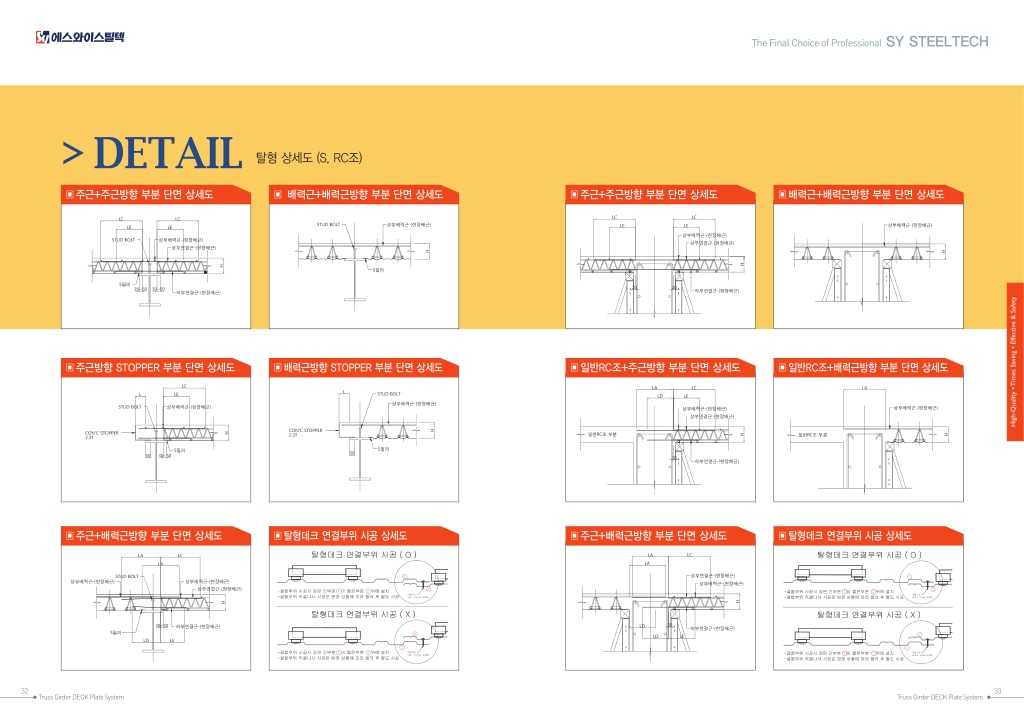

17. The Final Choice of Professional SY STEELTECH > DETAIL 탈형 상세도 (S, RC조) ▣주근+주근방향 부분 단면 상세도 ▣ 배력근+배력근방향 부분 단면 상세도 ▣주근+주근방향 부분 단면 상세도 ▣배력근+배력근방향 부분 단면 상세도 High-Quality • Times Saving • Effective & Safety ▣배력근방향 STOPPER 부분 단면 상세도 ▣일반RC조+배력근방향 부분 단면 상세도 ▣주근방향 STOPPER 부분 단면 상세도 ▣일반RC조+주근방향 부분 단면 상세도 ▣탈형데크 연결부위 시공 상세도 ▣탈형데크 연결부위 시공 상세도 ▣주근+배력근방향 부분 단면 상세도 ▣주근+배력근방향 부분 단면 상세도 32 33 Truss Girder DECK Plate System Truss Girder DECK Plate System

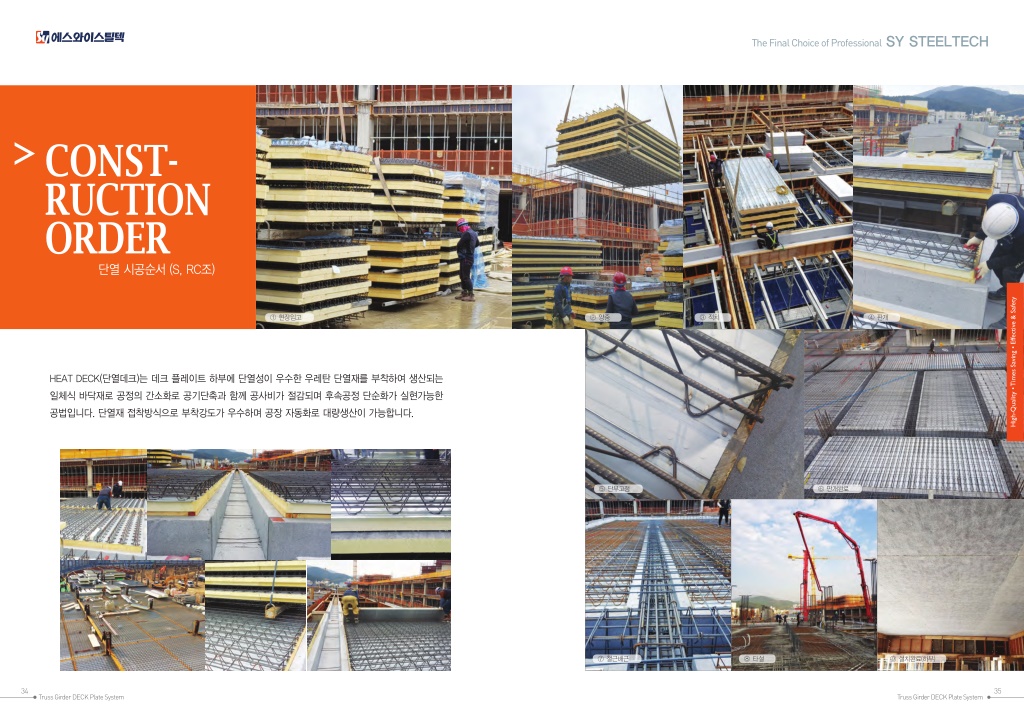

18. The Final Choice of Professional SY STEELTECH > CONST- RUCTION ORDER 단열 시공순서 (S, RC조) High-Quality • Times Saving • Effective & Safety ① 현장입고 ② 양중 ③ 적치 ④ 판개 HEAT DECK(단열데크)는 데크 플레이트 하부에 단열성이 우수한 우레탄 단열재를 부착하여 생산되는 일체식 바닥재로 공정의 간소화로 공기단축과 함께 공사비가 절감되며 후속공정 단순화가 실현가능한 공법입니다. 단열재 접착방식으로 부착강도가 우수하며 공장 자동화로 대량생산이 가능합니다. ⑤ 단부고정 ⑥ 판개완료 ⑦ 철근배근 ⑧ 타설 ⑨ 설치완료(하부) 34 35 Truss Girder DECK Plate System Truss Girder DECK Plate System

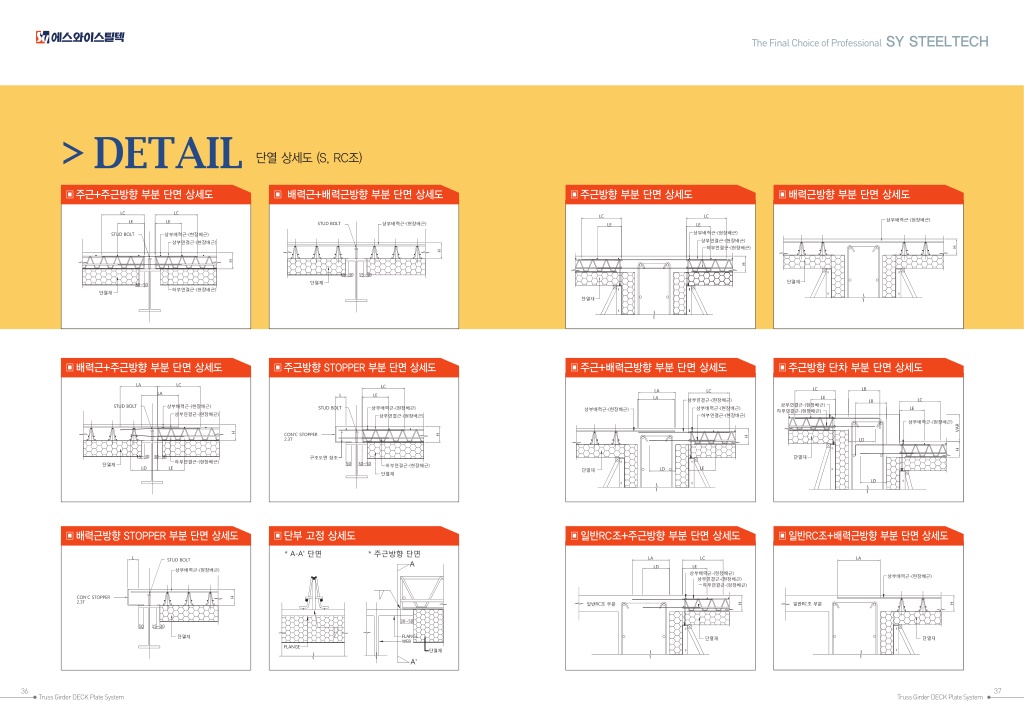

19. The Final Choice of Professional SY STEELTECH > DETAIL 단열 상세도 (S, RC조) ▣주근+주근방향 부분 단면 상세도 ▣ 배력근+배력근방향 부분 단면 상세도 ▣주근방향 부분 단면 상세도 ▣배력근방향 부분 단면 상세도 ▣주근방향 STOPPER 부분 단면 상세도 ▣주근방향 단차 부분 단면 상세도 ▣배력근+주근방향 부분 단면 상세도 ▣주근+배력근방향 부분 단면 상세도 ▣배력근방향 STOPPER 부분 단면 상세도 ▣단부 고정 상세도 ▣일반RC조+주근방향 부분 단면 상세도 ▣일반RC조+배력근방향 부분 단면 상세도 36 37 Truss Girder DECK Plate System Truss Girder DECK Plate System

20. The Final Choice of Professional SY STEELTECH > APPLICATION 시공사진 e-편한세상 시티 한강신도시 (대림산업) S&B 트리플 원타워 (대림산업) 아크로 서울 포레스트 (대림산업) 용인 기흥 롯데아울렛 (롯데건설) 동춘 2-3BL 서해그랑블 (서해건설) 부산 시청역 SK뷰 (SK건설) 창원중동 유니시티 3BL (태영건설) 평창 올림픽프라자 개폐회식장 (대림산업) 삼보테크노타워 (대우건설) 송도 에디슨 프로젝트Ⅲ (삼성엔지니어링) 화성동탄 L3블럭 복합시설 (현대BS&C) 현대 프리미엄 아울렛 (참존건설) 38 39 Truss Girder DECK Plate System Truss Girder DECK Plate System

21. The Final Choice of Professional SY STEELTECH > TG DECK ACHIEVEMENT 현 장 명 시공사 공법 TG DECK 실적 현황 계약물량 (㎡) 계약물량 (㎡) NO 범위 종류 공 사 기 간 비 고 NO 현 장 명 시공사 공법 범위 종류 공 사 기 간 비 고 1 서초동 더샵 오데움 포스코건설 철골 지하, 지상 18,389 공사 2004.03.02~2004.07.31 39 MBC신사옥 현대산업개발 철골 지하,지상 25,457 공사 2011.07.25~2012.04.30 2 가산동 아파트형공장 벽산건설 철골 지상 49,544 공사 2004.03.03~2004.12.31 40 SPC 서산공장 이랜드건설 철골 지상 1,500 공사 2011.07.29~2011.08.30 3 더샵 스타 씨티 포스코건설 철골 지하 15,000 납품 2004.08.17~2004.12.30 41 인천남동복합오피스텔 대우건설 철골 지하,지상 26,629 공사 2012.01.15~2012.12.31 4 이화 신세계관 신세계건설 철골 지하,지상 14,329 공사 2004.09.06~2005.01.31 42 고양원흥지구 LH아파트 LH공사 RC 지하 11,800 공사 2012.03.20~2013.05.30 5 화성 동탄 삼부 르네상스 APT 삼부토건 RC 지하 17,600 공사 2005.01.21~2005.10.16 43 영남대의료원 호흡기질환센터 티이씨건설 RC 지하,지상 21,800 공사 2012.03.25~2013.06.30 6 안산 디지털파크 우정건설 RC조,철골 지하,지상 56,000 공사 2005.04.15~2005.12.30 44 서울국제학교 롯데건설 철골 지상 5,500 공사 2012.05.01~201302.28 7 중앙우체국 GS건설 외 철골 지하,지상 45,065 공사 2005.05.16~2007.02.28 45 청진B지구 신세계건설 철골 지하,지상 47,000 공사 2013.04.12~2014.03.31 8 이랜드 부평공장 이랜드개발 철골 지상 39,000 공사 2005.08.26~2005.12.31 46 오장동 S-City Hotel KCC건설 RC 지상 4,500 공사 2013.05.02~2014.02.28 High-Quality • Times Saving • Effective & Safety 9 헤이리 더 스텝 ㈜ 보미 RC 지하 21,080 공사 2005.09.10~2005.12.31 47 민락지구 예스타워 이도건설 RC조 지하, 지상 12,695 납품 2015.08.13~2016.05.30 10 안성 석정지구 우남건설 RC 지하 17,098 공사 2006.04.21~2006.09.31 48 동탄2지구 상록수아파트 보미종합건설 RC조 지하 25,592 납품 2015.08.17~2016.03.30 11 HEK오창공장 타이세이건설 철골 지상 27,000 납품 2006.05.04~2006.06.30 49 하남시 자동차관련시설 유익이엔지 철골 지상 8,400 납품 2015.08.20~2016.01.30 12 수원 서부경찰서 한국금속조합 철골 지하,지상 6,809 공사 2006.05.01~2006.12.10 50 골든타운 나주신도시 삼전건설㈜ 철골 지상 9,000 납품 2015.08.25~2015.11.30 우정건설&태평양 철골 지상 7,000 공사 2006.11.27~2007.03.31 13 국방부 05-시설본부 51 김포화성화학 성우스틸 철골 지상 7,562 납품 2015.09.16~2015.12.31 14 시흥 능곡 우남아파트 우남건설 RC 지하 17,655 납품 2007.02.25~2007.10.30 52 삼송복합센타현장 신세계건설 철골 지상 66,528 공사 2015.10.12~2016.08.31 15 광주전남합동청사 대우건설 외 철골 지하 14,310 공사 2007.05.15~2007.10.31 53 마곡지구 16BL 주차장 위본건설 RC 지상 3,906 공사 2015.10.06~2016.01.30 지하,지상 51,354 공사 2007.06.31~2008.01.31 지하 9,174 공사 2015.10.05~2016.06.30 16 이마트 신세계 성수본점 신세계건설 철골 54 홍성 대우이안아파트 대우산업개발 RC 17 서강대 국제학사 대우건설 철골 지상 22,100 납품 2007.09.05~2007.10.05 55 삼성창원병원 행정동 증축 삼중테크건설㈜ 철골 지상 1,640 공사 2015.11.01~2016.01.30 18 하남 풍산이마트 신세계건설 철골 지상 23,916 공사 2007.10.04~2007.12.31 56 HD 드라마타운 조달청 RC,철골 지상 27,835 납품 2015.11.03~2016.07.30 19 여주 이마트 물류창고 동흥산업개발 철골 지상 27,419 공사 2007.10.01~2008.02.28 57 ㈜DSE 송도 기술개발연구소 이건하우스 철골 지하, 지상 14,394 공사 2015.11.20~2016.10.31 20 LG패션 서관 GS건설 철골 지하,지상 5,000 공사 2007.12.01~2008.05.30 58 삼성전자 DS총괄자재계약 아이마켓코리아 납품 2016.01.01~2016.12.31 21 안양호계동 주상복합 양우건설 RC 지하 7,800 공사 2008.01.25~2008.12.31 59 역삼동오피스빌딩 CJ건설 철골,탑다운 지하, 지상 17,807 공사 2016.02.03~2017.08.31 22 우남 흥덕지구 우남건설 RC 지하 19,000 납품 2008.03.25~2008.09.30 60 시흥프리미엄아울렛 신세계건설 RC,철골 지하, 지상 76,582 납품 2016.02.17~2016.12.31 23 양주 고읍 주공아파트 대한주택공사 RC 지하 5,000 공사 2008.04.16~2008.08.30 61 씨티원 나주혁시도시 삼전건설 철골 지상 14,300 납품 2016.03.01~2016.05.30 24 남양주 더브릭스타워 대양건설 철골 지하,지상 20,000 공사 2008.05.10~2008.11.30 62 미사푸르지오 대우건설 철골,DBS 지하 7,923 공사 2016.03.04~2017.08.31 25 파주 문산 홈플러스 삼성건설 철골 지하,지상 20,067 공사 2008.06.12~2008.09.15 63 여수 웅천동 영화관 삼전건설 RC,철골 지상 14,602 납품 2016.03.15~2016.07.31 26 광주 진월동 주공아파트 대한주택공사 RC 지하 9,000 공사 2008.06.20~2008.09.20 64 홍익대제3기숙사현장 보미종합건설 철골,탑다운 지하 4,946 공사 2016.03.15~2016.09.30 신도림 디큐브씨티(몰동,타워동) 대성산업 철골 지하,지상 118,000 공사 2008.08.30~2011.06.30 27 65 인바이오텍 당진공장 은성산업 철골 지상 3,087 공사 2016.03.17~2016.05.30 28 덕이지구 2블럭 신동아건설 RC 지하 79,000 공사 2008.09.23~2009.11.30 66 삼보테크노타워 대우건설 페리공법 지하, 지상 53,254 공사 2016.04.01~2017.01.31 29 김해 장유 홈플러스 MGL건설 철골 지하,지상 29,485 공사 2008.12.10~2009.03.30 67 하남 지식산업센터 대림산업 RC,철골 지하, 지상 103,954 공사 2016.04.01~2017.06.30 30 수원호매실 주공아파트 대한주택공사 RC 지하 8,000 공사 2009.05.01~2009.12.31 68 부산 시청역 SK VIEW SK건설 철골 지하 19,500 공사 2016.04.01~2017.02.28 31 장안대 자아실현관 금강종합건설 RC 지하,지상 16510 공사 2009.08.03~2010.12.31 69 창원무동 파라다이스건설 RC 지상 17,100 공사 2016.04.04~2016.12.31 32 인천소래 주공아파트 대한주택공사 RC 지하 9,500 공사 2009.09.02~2009.12.31 70 시청역SKVIEW 에스케이건설 S 지하,지상 20,486 공사 2016.04.04~2017.03.31 대한주택공사 RC 지하 1,300 공사 2009.09.02~2009.12.31 33 군산미장 주공아파트 13,969 공사 2016.04.20~2016.09.30 71 세종시 파이낸스센터 에이스건설 RC 지하, 지상 34 서울아산병원 연구동 현대산업개발 철골 지하,지상 20,670 공사 2009.12.02~2010.07.30 72 영창디지털타워 씨제이건설 S,RC 지하, 지상 24,376 공사 2016.05.02~2017.11.30 35 부천 문화 컨텐츠 TEC건설 철골 지하,지상 20,000 공사 2010.03.22~2011.05.10 73 문정동환인제약사옥 보미건설 RC 지하,지상 8,200 납품 2016.05.12~2017.05.30 36 파고다타워 종로사옥 현대산업개발 RC 지하,지상 4,300 공사 2010.08.05~2011.12.31 74 에디슨프로젝트 3차 삼성엔지니어링 철골 지하, 지상 110,955 공사 2016.05.16~2017.01.31 37 역삼동 비지니스호텔 현대산업개발 철골 지하,지상 4,215 공사 2010.08.05~2011.05.30 75 마곡 호텔&오피스 서브원 철골 지하 24,710 공사 2016.05.20~2017.02.28 38 삼보판매지원시설 두산건설 철골 지하,지상 31,956 공사 2011.07.06~2012.05.30 76 부산 BIFC 대림산업 철골 지하, 지상 63,037 공사 2016.05.22~2017.05.31 40 41 Truss Girder DECK Plate System Truss Girder DECK Plate System

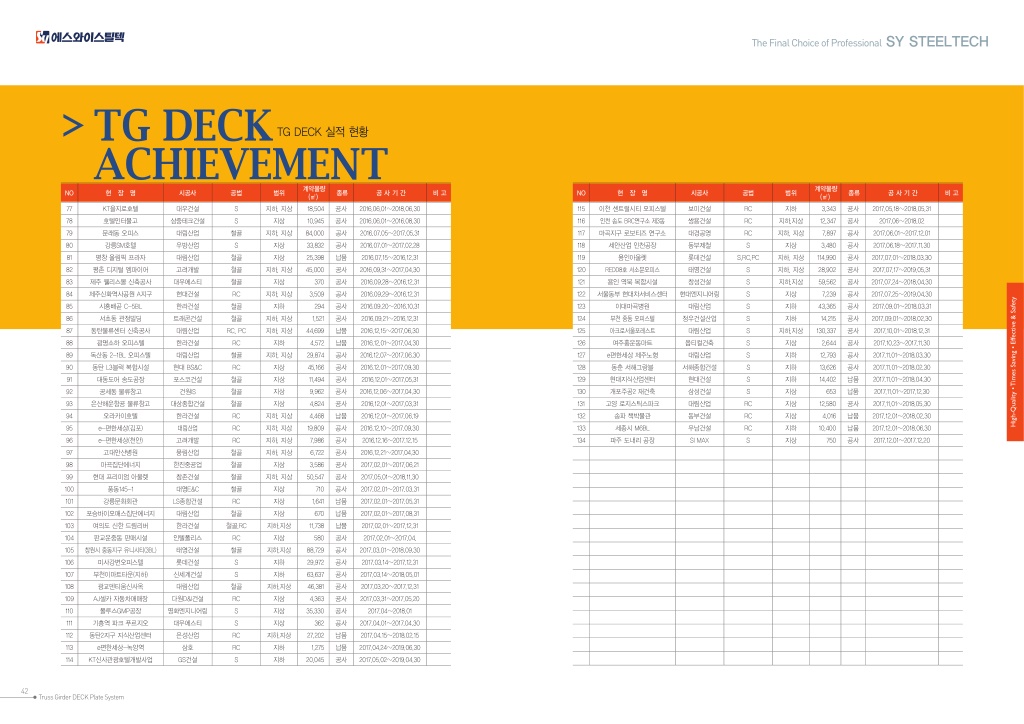

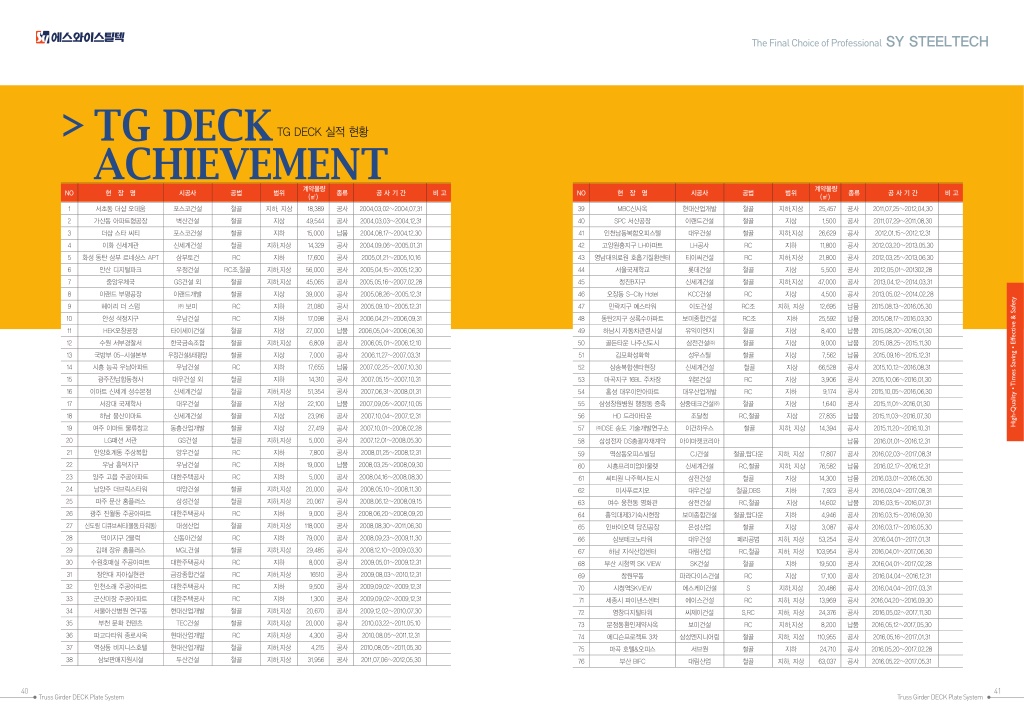

22. The Final Choice of Professional SY STEELTECH > TG DECK TG DECK 실적 현황 현 장 명 ACHIEVEMENT 계약물량 (㎡) 계약물량 (㎡) NO 시공사 공법 범위 종류 공 사 기 간 비 고 NO 현 장 명 시공사 공법 범위 종류 공 사 기 간 비 고 77 KT을지로호텔 대우건설 S 지하, 지상 18,504 공사 2016.06.01~2018.06.30 115 이천 센트럴시티 오피스텔 보미건설 RC 지하 3,343 공사 2017.05.18~2018.05.31 인천 송도 BRC연구소 제3동 쌍용건설 RC 지하,지상 12,347 공사 2017.06~2018.02 78 호텔인터불고 삼중테크건설 S 지상 10,945 공사 2016.06.01~2016.08.30 116 79 문래동 오피스 대림산업 철골 지하, 지상 84,000 공사 2016.07.05~2017.05.31 117 마곡지구 로보티즈 연구소 대경공영 RC 지하, 지상 7,897 공사 2017.06.01~2017.12.01 80 강릉SM호텔 우방산업 S 지상 33,832 공사 2016.07.01~2017.02.28 118 세안산업 인천공장 동부제철 S 지상 3,480 공사 2017.06.18~2017.11.30 119 용인아울렛 롯데건설 S,RC,PC 지하, 지상 114,990 공사 2017.07.01~2018.03.30 81 평창 올림픽 프라자 대림산업 철골 지상 25,398 납품 2016.07.15~2016.12.31 REDD8호 서소문오피스 태영건설 S 지하, 지상 28,902 공사 2017.07.17~2019.05.31 82 평촌 디지털 엠파이어 고려개발 철골 지하, 지상 45,000 공사 2016.09.31~2017.04.30 120 121 용인 역북 복합시설 창성건설 S 지하,지상 59,562 공사 2017.07.24~2018.04.30 83 제주 웰리스몰 신축공사 대우에스티 철골 지상 370 공사 2016.09.28~2016.12.31 122 서울동부 현대차서비스센터 현대엔지니어링 S 지상 7,239 공사 2017.07.25~2019.04.30 84 제주신화역사공원 A지구 현대건설 RC 지하, 지상 3,509 공사 2016.09.29~2016.12.31 High-Quality • Times Saving • Effective & Safety 123 이대마곡병원 대림산업 S 지하 43,365 공사 2017.09.01~2018.03.31 85 시흥배곧 C-5BL 한라건설 철골 지하 294 공사 2016.09.20~2016.10.31 부천 중동 오피스텔 정우건설산업 S 지하 14,215 공사 2017.09.01~2018.02.30 124 86 서초동 관정빌딩 트래콘건설 철골 지하, 지상 1,521 공사 2016.09.21~2016.12.31 아크로서울포레스트 대림산업 S 지하,지상 130,337 공사 2017.10.01~2018.12.31 125 87 동탄물류센터 신축공사 대림산업 RC, PC 지하, 지상 44,699 납품 2016.12.15~2017.06.30 126 여주홍운동마트 옵티컬건축 S 지상 2,644 공사 2017.10.23~2017.11.30 88 광명소하 오피스텔 한라건설 RC 지하 4,572 납품 2016.12.01~2017.04.30 127 e편한세상 제주노형 대림산업 S 지하 12,793 공사 2017.11.01~2018.03.30 89 독산동 2-1BL 오피스텔 대림산업 철골 지하, 지상 29,874 공사 2016.12.07~2017.06.30 128 동춘 서해그랑블 서해종합건설 S 지하 13,626 공사 2017.11.01~2018.02.30 90 동탄 L3블럭 복합시설 현대 BS&C RC 지상 45,166 공사 2016.12.01~2017.09.30 129 현대지식산업센터 현대건설 S 지하 14,402 납품 2017.11.01~2018.04.30 91 대동도어 송도공장 포스코건설 철골 지상 11,494 공사 2016.12.01~2017.05.31 지상 9,962 공사 2016.12.06~2017.04.30 지상 653 납품 2017.11.01~2017.12.30 130 개포주공2 재건축 삼성건설 S 92 공세동 물류창고 건원IS 철골 93 은산해운항공 물류창고 대상종합건설 철골 지상 4,824 공사 2016.12.01~2017.03.31 131 고양 로지스틱스파크 대림산업 RC 지상 12,580 공사 2017.11.01~2018.05.30 94 오라카이호텔 한라건설 RC 지하, 지상 4,468 납품 2016.12.01~2017.06.19 132 송파 책박물관 동부건설 RC 지상 4,016 납품 2017.12.01~2018.02.30 대림산업 RC 지하, 지상 19,809 공사 2016.12.10~2017.09.30 95 e-편한세상(김포) 133 세종시 M6BL 우남건설 RC 지하 10,400 납품 2017.12.01~2018.06.30 96 e-편한세상(천안) 고려개발 RC 지하, 지상 7,986 공사 2016.12.16~2017.12.15 134 파주 도내리 공장 SI MAX S 지상 750 공사 2017.12.01~2017.12.20 97 고대안산병원 풍림산업 철골 지하, 지상 6,722 공사 2016.12.21~2017.04.30 98 마곡집단에너지 한진중공업 철골 지상 3,586 공사 2017.02.01~2017.06.21 99 현대 프리미엄 아울렛 참존건설 철골 지하, 지상 50,547 공사 2017.05.01~2018.11.30 100 풍동145-1 대영E&C 철골 지상 710 공사 2017.02.01~2017.03.31 101 강릉문화회관 LS종합건설 RC 지상 1,641 납품 2017.02.01~2017.05.31 102 포승바이오매스집단에너지 대림산업 철골 지상 670 납품 2017.02.01~2017.08.31 103 여의도 신한 드림리버 한라건설 철골,RC 지하,지상 11,738 납품 2017.02.01~2017.12.31 104 판교운중동 판매시설 인텔폴리스 RC 지상 580 공사 2017.02.01~2017.04. 창원시 중동지구 유니시티(3BL) 태영건설 철골 지하,지상 88,729 공사 2017.03.01~2018.09.30 105 106 미사강변오피스텔 롯데건설 S 지하 29,972 공사 2017.03.14~2017.12.31 107 부천이마트타운(지하) 신세계건설 S 지하 63,637 공사 2017.03.14~2018.05.01 108 광교덴티움신사옥 대림산업 철골 지하,지상 46,381 공사 2017.03.20~2017.12.31 다원D&I건설 RC 지상 4,363 공사 2017.03.31~2017.05.20 109 AJ셀카 자동차매매장 110 폴루스GMP공장 영화엔지니어링 S 지상 35,330 공사 2017.04~2018.01 111 기흥역 파크 푸르지오 대우에스티 S 지상 362 공사 2017.04.01~2017.04.30 112 동탄2지구 지식산업센터 은성산업 RC 지하,지상 27,202 납품 2017.04.15~2018.02.15 113 e편한세상-녹양역 삼호 RC 지하 1,275 납품 2017.04.24~2019.06.30 114 KT신사관광호텔개발사업 GS건설 S 지하 20,045 공사 2017.05.02~2019.04.30 42 Truss Girder DECK Plate System
