태양광 구조물

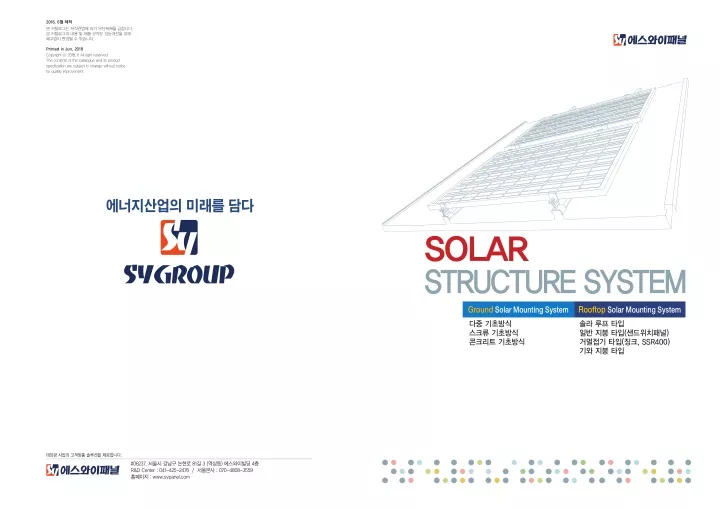

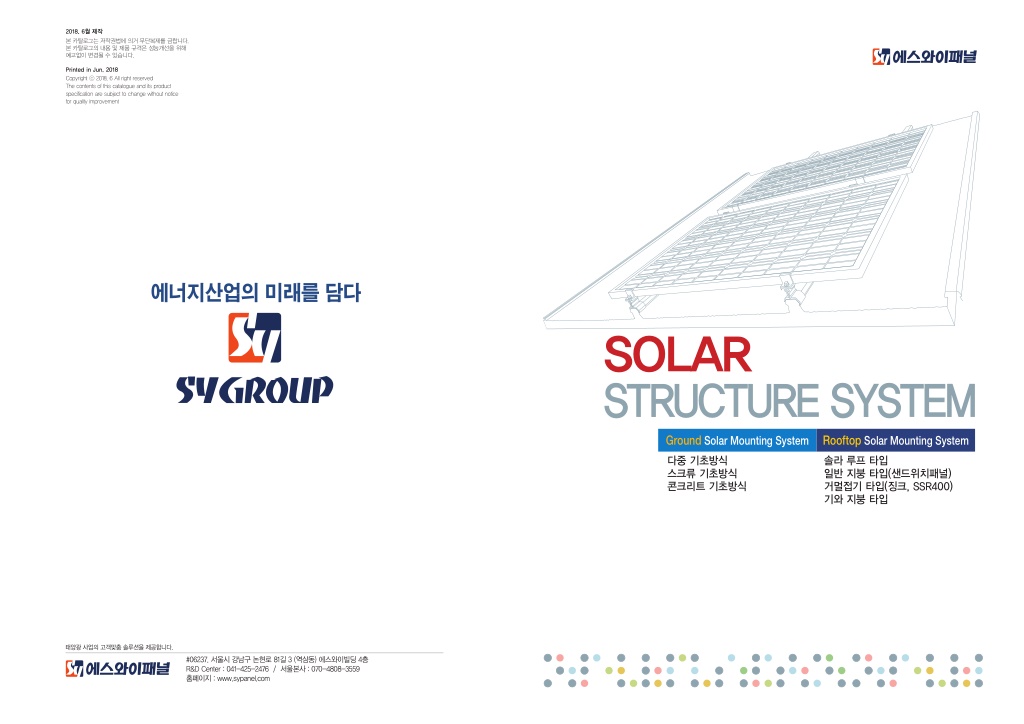

1. 2018. 6월 제작 본 카탈로그는 저작권법에 의거 무단복제를 금합니다. 본 카탈로그의 내용 및 제품 규격은 성능개선을 위해 예고없이 변경될 수 있습니다. Printed in Jun. 2018 Copyright ⓒ 2018. 6 All right reserved The contents of this catalogue and its product specification are subject to change without notice for quality improvement 에너지산업의 미래를 담다 SOLAR STRUCTURE SYSTEM Ground Solar Mounting System Rooftop Solar Mounting System 다중 기초방식 스크류 기초방식 콘크리트 기초방식 솔라 루프 타입 일반 지붕 타입(샌드위치패널) 거멀접기 타입(징크, SSR400) 기와 지붕 타입 태양광 사업의 고객맞춤 솔루션을 제공합니다. #06237. 서울시 강남구 논현로 81길 3 (역삼동) 에스와이빌딩 4층 R&D Center : 041-425-2476 / 서울본사 : 070-4808-3559 홈페이지 : www.sypanel.com

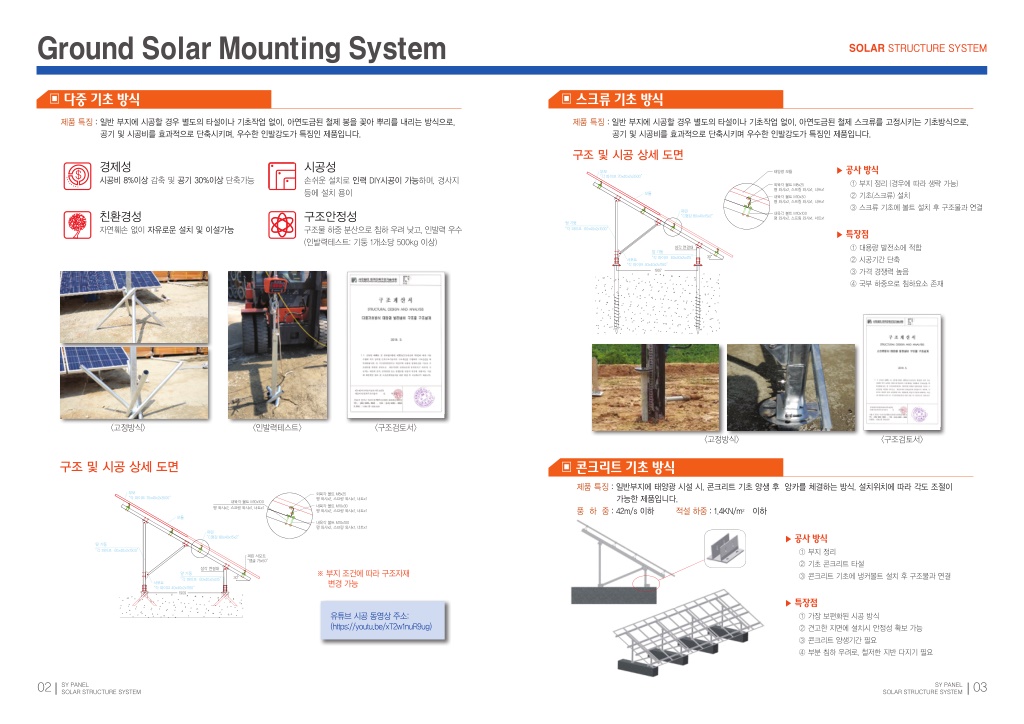

2. Ground Solar Mounting System SOLAR STRUCTURE SYSTEM ▣ 다중 기초 방식 ▣ 스크류 기초 방식 제품 특징：일반 부지에 시공할 경우 별도의 타설이나 기초작업 없이, 아연도금된 철제 봉을 꽂아 뿌리를 내리는 방식으로, 공기 및 시공비를 효과적으로 단축시키며, 우수한 인발강도가 특징인 제품입니다. 제품 특징：일반 부지에 시공할 경우 별도의 타설이나 기초작업 없이, 아연도금된 철제 스크류를 고정시키는 기초방식으로, 공기 및 시공비를 효과적으로 단축시키며 우수한 인발강도가 특징인 제품입니다. 구조 및 시공 상세 도면 경제성 시공비 8%이상 감축 및 공기 30%이상 단축가능 시공성 손쉬운 설치로 인력 DIY시공이 가능하며, 경사지 등에 설치 용이 ▶ 공사 방식 ① 부지 정리 (경우에 따라 생략 가능) $ 부보 “각 파이프 70x40x2x3500” 태양광 모듈 외육각 볼트 M8x25 평 와샤x2, 스프링 와샤x1, 너트x1 모듈 ② 기초(스크류) 설치 내육각 볼트 M10x30 평 와샤x2, 스프링 와샤x1, 너트x1 ③ 스크류 기초에 볼트 설치 후 구조물과 연결 퍼린 “C형강 80x40x15x2” 친환경성 자연훼손 없이 자유로운 설치 및 이설가능 구조안정성 구조물 하중 분산으로 침하 우려 낮고, 인발력 우수 (인발력테스트: 기둥 1개소당 500kg 이상) 내육각 볼트 M10x100 평 와샤x2, 스프링 와샤x1, 너트x1 뒷 기둥 “각 파이프 60x40x2x1500” ▶ 특장점 ① 대용량 발전소에 적합 삼각 연결대 앞 기둥 “각 파이프 60x40x2x415” 30° ② 시공기간 단축 서포트 “각 파이프 40x40x2x1160” ③ 가격 경쟁력 높음 1907 ④ 국부 하중으로 침하요소 존재 <고정방식> <인발력테스트> <구조검토서> <고정방식> <구조검토서> ▣ 콘크리트 기초 방식 구조 및 시공 상세 도면 제품 특징：일반부지에 태양광 시설 시, 콘크리트 기초 양생 후 앙카를 체결하는 방식. 설치위치에 따라 각도 조절이 가능한 제품입니다. 풍 하 중：42m/s 이하 적설 하중：1.4KN/m2 이하 부보 “각 파이프 70x40x2x3500” 외육각 볼트 M8x25 평 와샤x2, 스프링 와샤x1, 너트x1 내육각 볼트 M10x100 내육각 볼트 M10x30 평 와샤x2, 스프링 와샤x1, 너트x1 평 와샤x2, 스프링 와샤x1, 너트x1 모듈 내육각 볼트 M10x100 평 와샤x2, 스프링 와샤x1, 너트x1 퍼린 “C형강 80x40x15x2” ▶ 공사 방식 ① 부지 정리 뒷 기둥 “각 파이프 60x40x2x1500” 퍼린 서포트 “앵글 75x50” ② 기초 콘크리트 타설 삼각 연결대 ※ 부지 조건에 따라 구조자재 변경 가능 앞 기둥 “각 파이프 60x40x2x415” ③ 콘크리트 기초에 냉커볼트 설치 후 구조물과 연결 30° 서포트 “각 파이프 40x40x2x1160” 1909 ▶ 특장점 ① 가장 보편화된 시공 방식 유튜브 시공 동영상 주소: (https://youtu.be/xT2w1nuR9ug) ② 견고한 지면에 설치시 안정성 확보 가능 ③ 콘크리트 양생기간 필요 ④ 부분 침하 우려로, 철저한 지반 다지기 필요 02 03 SY PANEL SOLAR STRUCTURE SYSTEM SY PANEL SOLAR STRUCTURE SYSTEM

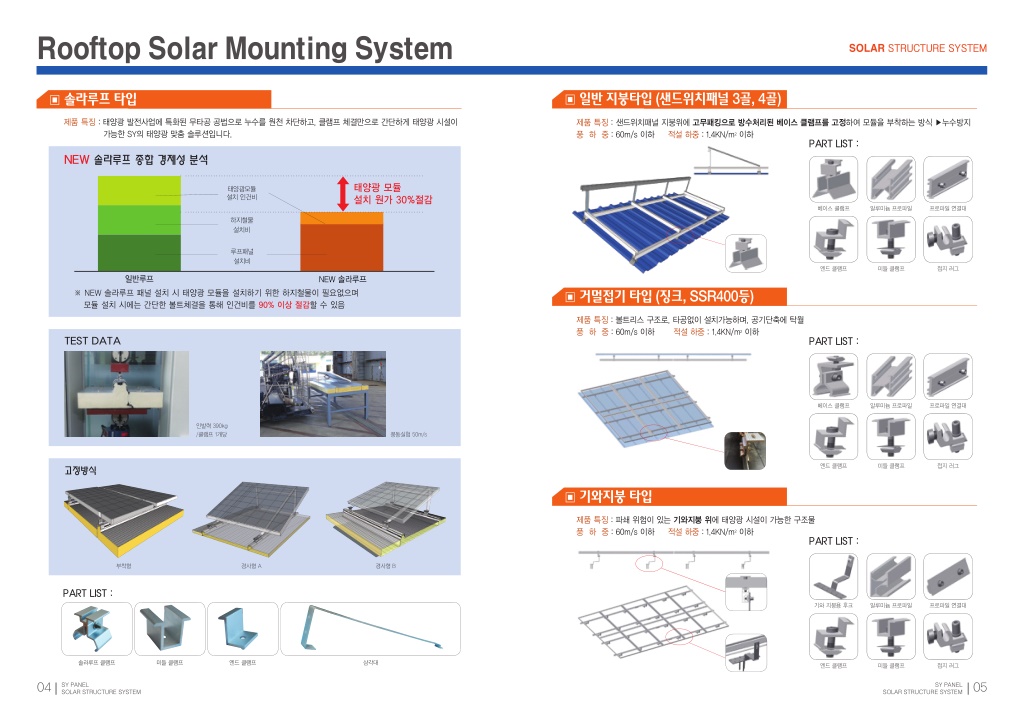

3. Rooftop Solar Mounting System SOLAR STRUCTURE SYSTEM ▣ 일반 지붕타입 (샌드위치패널 3골, 4골) ▣ 솔라루프 타입 제품 특징：태양광 발전사업에 특화된 무타공 공법으로 누수를 원천 차단하고, 클램프 체결만으로 간단하게 태양광 시설이 가능한 SY의 태양광 맞춤 솔루션입니다. 제품 특징： 샌드위치패널 지붕위에 고무패킹으로 방수처리된 베이스 클램프를 고정하여 모듈을 부착하는 방식 ▶누수방지 풍 하 중 ：60m/s 이하 적설 하중：1.4KN/m2 이하 PART LIST : NEW 솔라루프 종합 경제성 분석 태양광 모듈 설치 원가 30%절감 태양광모듈 설치 인건비 베이스 클램프 알루미늄 프로파일 프로파일 연결대 하지철물 설치비 루프패널 설치비 엔드 클램프 미들 클램프 접지 러그 일반루프 NEW 솔라루프 ※ NEW 솔라루프 패널 설치 시 태양광 모듈을 설치하기 위한 하지철물이 필요없으며 모듈 설치 시에는 간단한 볼트체결을 통해 인건비를 90% 이상 절감할 수 있음 ▣ 거멀접기 타입 (징크, SSR400등) 제품 특징：볼트리스 구조로, 타공없이 설치가능하며, 공기단축에 탁월 풍 하 중：60m/s 이하 적설 하중 : 1.4KN/m2 이하 TEST DATA PART LIST : 베이스 클램프 알루미늄 프로파일 프로파일 연결대 인발력 390kg /클램프 1개당 풍동실험 50m/s 엔드 클램프 미들 클램프 접지 러그 고정방식 ▣ 기와지붕 타입 제품 특징：파쇄 위험이 있는 기와지붕 위에 태양광 시설이 가능한 구조물 풍 하 중：60m/s 이하 적설 하중：1.4KN/m2 이하 PART LIST : 부착형 경사형 A 경사형 B PART LIST : 기와 지붕용 후크 알루미늄 프로파일 프로파일 연결대 솔라루프 클램프 미들 클램프 엔드 클램프 삼각대 엔드 클램프 미들 클램프 접지 러그 04 05 SY PANEL SOLAR STRUCTURE SYSTEM SY PANEL SOLAR STRUCTURE SYSTEM

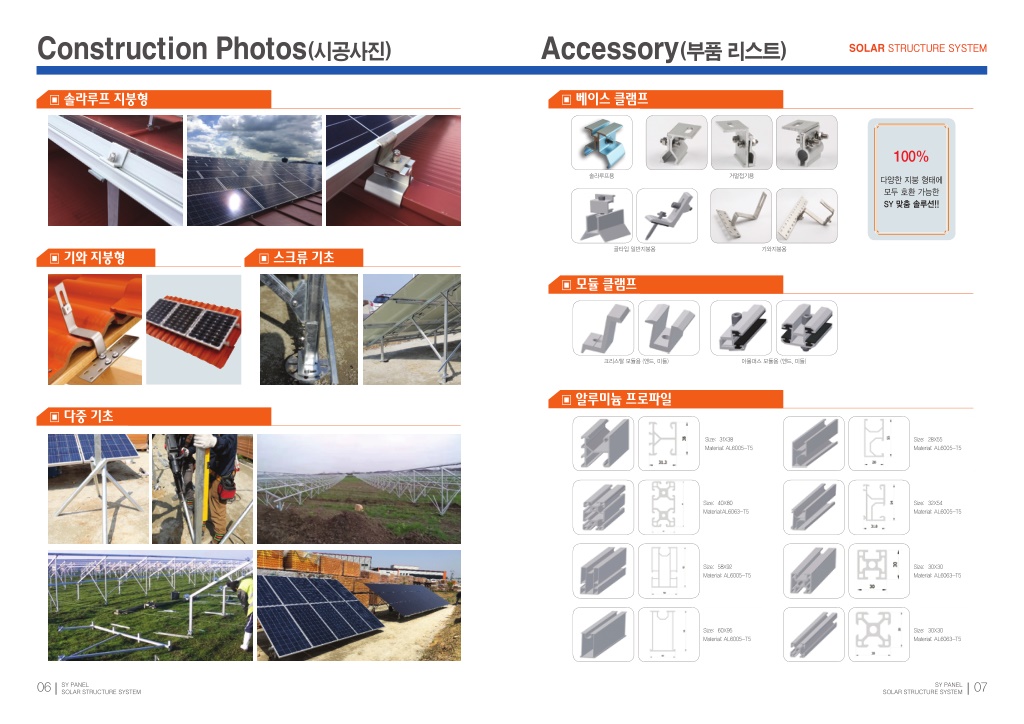

4. Construction Photos(시공사진) Accessory(부품 리스트) SOLAR STRUCTURE SYSTEM ▣ 베이스 클램프 ▣ 솔라루프 지붕형 100% 솔라루프용 거멀접기용 다양한 지붕 형태에 모두 호환 가능한 SY 맞춤 솔루션!! 골타입 일반지붕용 기와지붕용 ▣ 기와 지붕형 ▣ 스크류 기초 ▣ 모듈 클램프 크리스탈 모듈용 (엔드, 미들) 아몰퍼스 모듈용 (엔드, 미들) ▣ 알루미늄 프로파일 ▣ 다중 기초 Size: 31X38 Material: AL6005-T5 Size: 28X55 Material: AL6005-T5 Size: 40X80 Material:AL6063-T5 Size: 32X54 Material: AL6005-T5 Size: 58X92 Material: AL6005-T5 Size: 30X30 Material: AL6063-T5 Size: 60X95 Material: AL6005-T5 Size: 30X30 Material: AL6063-T5 06 07 SY PANEL SOLAR STRUCTURE SYSTEM SY PANEL SOLAR STRUCTURE SYSTEM
