외장재-슬림벽돌레일·데코레이션패널·징크패널

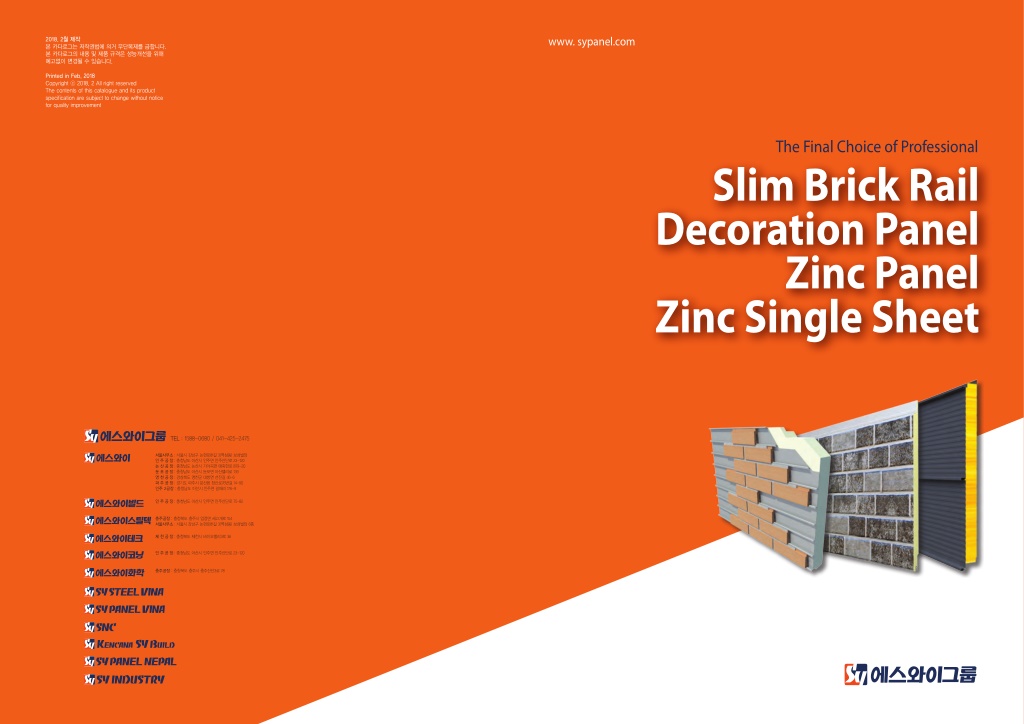

1. www. sypanel.com 2018. 2월 제작 본 카다로그는 저작권법에 의거 무단복제를 금합니다. 본 카다로그의 내용 및 제품 규격은 성능개선을 위해 예고없이 변경될 수 있습니다. Printed in Feb. 2018 Copyright ⓒ 2018. 2 All right reserved The contents of this catalogue and its product specification are subject to change without notice for quality improvement The Final Choice of Professional Slim Brick Rail Decoration Panel Zinc Panel Zinc Single Sheet TEL : 1588-0680 / 041-425-2475 서울사무소 : 서울시 강남구 논현로81길 3(역삼동) 보성빌딩 인 주 공 장 : 충청남도 아산시 인주면 인주산단로 23-120 논 산 공 장 : 충청남도 논산시 가야곡면 매죽헌로 879-20 둔 포 공 장 : 충청남도 아산시 둔포면 아산밸리로 139 영 천 공 장 : 경상북도 영천군 대창면 선진길 46-6 파 주 공 장 : 경기도 파주시 문산읍 장산로76번길 14-90 인주 2공장 : 충청남도 아산시 인주면 걸매리 176-9 인 주 공 장 : 충청남도 아산시 인주면 인주산단로 75-82 충주공장 : 충청북도 충주시 엄정면 세고개로 154 서울사무소 : 서울시 강남구 논현로81길 3(역삼동) 보성빌딩 6층 제 천 공 장 : 충청북도 제천시 바이오밸리3로 36 인 주 공 장 : 충청남도 아산시 인주면 인주산단로 23-120 충주공장 : 충청북도 충주시 충주산단3로 78

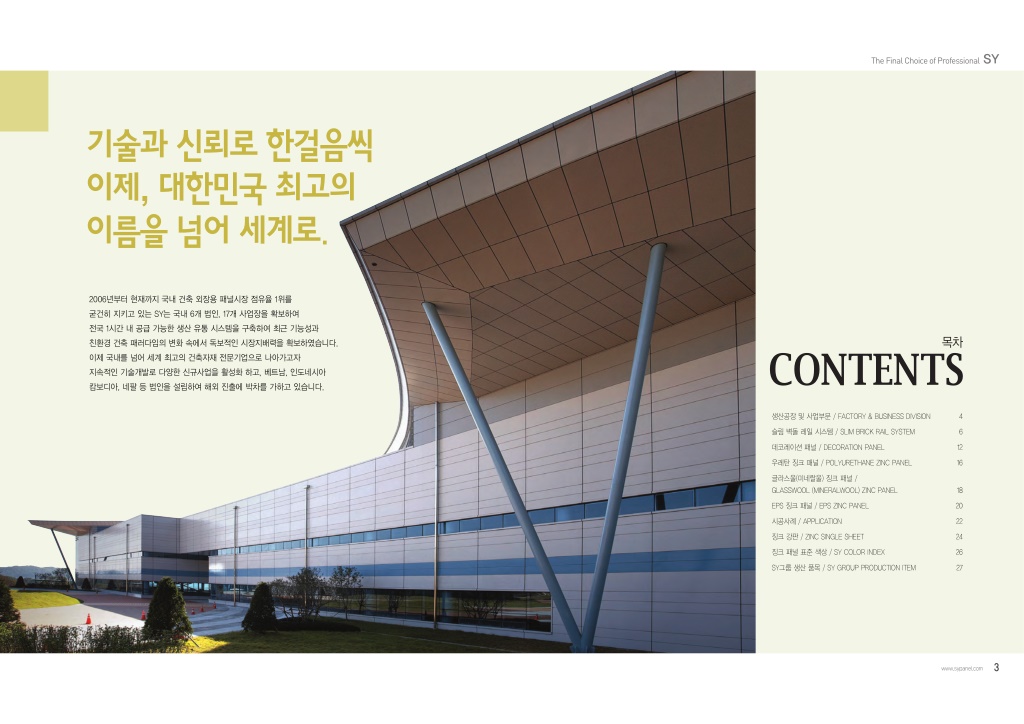

2. The Final Choice of Professional SY 기술과 신뢰로 한걸음씩 이제, 대한민국 최고의 이름을 넘어 세계로. 2006년부터 현재까지 국내 건축 외장용 패널시장 점유율 1위를 굳건히 지키고 있는 SY는 국내 6개 법인, 17개 사업장을 확보하여 전국 1시간 내 공급 가능한 생산 유통 시스템을 구축하여 최근 기능성과 목차 친환경 건축 패러다임의 변화 속에서 독보적인 시장지배력을 확보하였습니다. CONTENTS 이제 국내를 넘어 세계 최고의 건축자재 전문기업으로 나아가고자 지속적인 기술개발로 다양한 신규사업을 활성화 하고, 베트남, 인도네시아 캄보디아, 네팔 등 법인을 설립하여 해외 진출에 박차를 가하고 있습니다. 생산공장 및 사업부문 / FACTORY & BUSINESS DIVISION 4 슬림 벽돌 레일 시스템 / SLIM BRICK RAIL SYSTEM 6 데코레이션 패널 / DECORATION PANEL 12 우레탄 징크 패널 / POLYURETHANE ZINC PANEL 16 글라스울(미네랄울) 징크 패널 / GLASSWOOL (MINERALWOOL) ZINC PANEL 18 EPS 징크 패널 / EPS ZINC PANEL 20 시공사례 / APPLICATION 22 징크 강판 / ZINC SINGLE SHEET 24 징크 패널 표준 색상 / SY COLOR INDEX 26 SY그룹 생산 품목 / SY GROUP PRODUCTION ITEM 27 3 www.sypanel.com

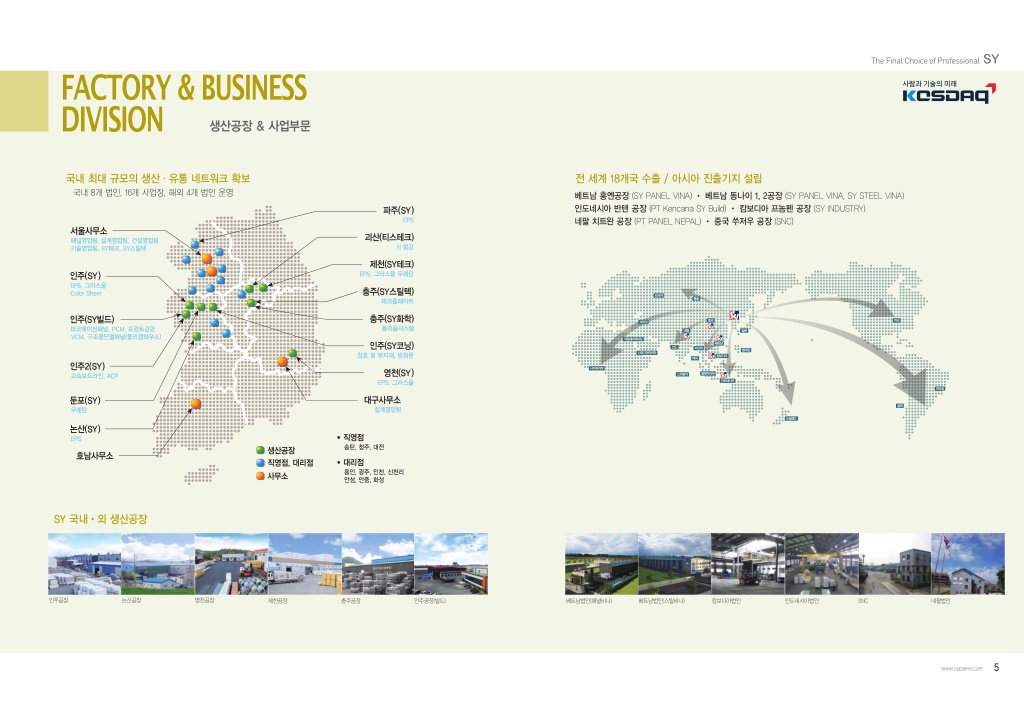

3. The Final Choice of Professional SY FACTORY & BUSINESS DIVISION 생산공장 & 사업부문 국내 최대 규모의 생산·유통 네트워크 확보 국내 8개 법인, 16개 사업장, 해외 4개 법인 운영 전 세계 18개국 수출 / 아시아 진출기지 설립 베트남흥옌공장 (SY PANEL VINA) • 베트남 동나이 1, 2공장 (SY PANEL VINA, SY STEEL VINA) 인도네시아 반텐 공장 (PT Kencana SY Build) • 캄보디아 프놈펜 공장 (SY INDUSTRY) 네팔 치트완 공장 (PT PANEL NEPAL) • 중국 쑤저우 공장 (SNC) SY 국내•외 생산공장 인주공장 논산공장 영천공장 제천공장 충주공장 인주공장(빌드) 베트남법인(패널비나) 베트남법인(스틸비나) 캄보디아법인 인도네시아법인 SNC 네팔법인 5 www.sypanel.com

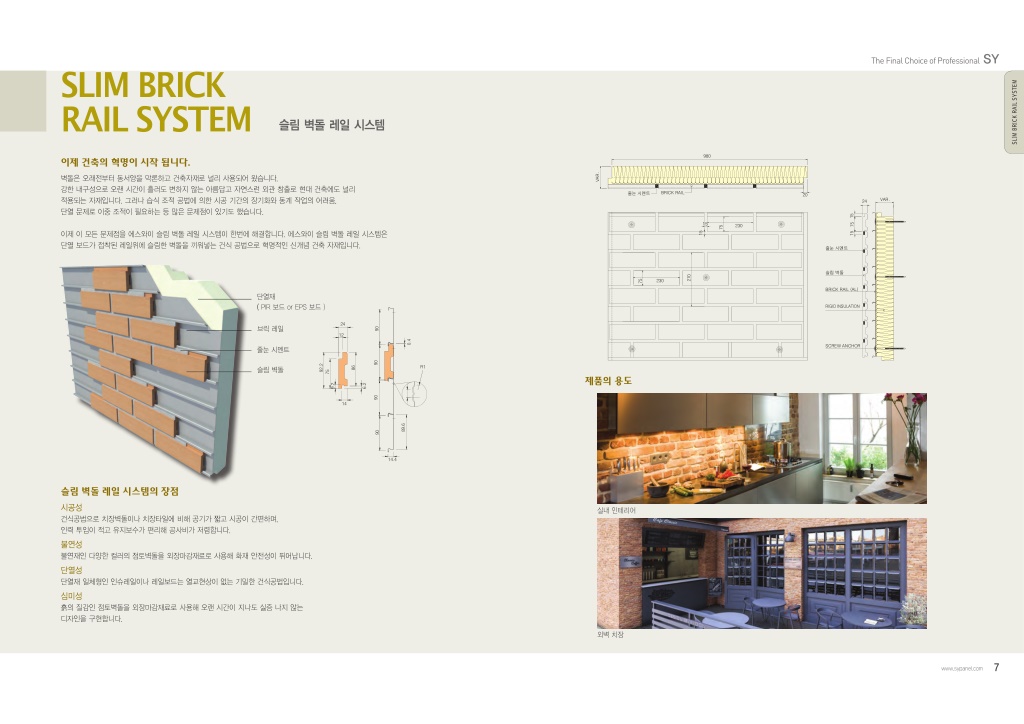

4. The Final Choice of Professional SY SLIM BRICK RAIL SYSTEM SLIM BRICK RAIL SYSTEM 슬림 벽돌 레일 시스템 980 이제 건축의 혁명이 시작 됩니다. VAR. 벽돌은 오래전부터 동서양을 막론하고 건축자재로 널리 사용되어 왔습니다. 강한 내구성으로 오랜 시간이 흘러도 변하지 않는 아름답고 자연스런 외관 창출로 현대 건축에도 널리 적용되는 자재입니다. 그러나 습식 조적 공법에 의한 시공 기간의 장기화와 동계 작업의 어려움, 단열 문제로 이중 조적이 필요하는 등 많은 문제점이 있기도 했습니다. BRICK RAIL 줄눈 시멘트 20 VAR. 24 15 15 15 75 230 75 이제 이 모든 문제점을 에스와이 슬림 벽돌 레일 시스템이 한번에 해결합니다. 에스와이 슬림 벽돌 레일 시스템은 단열 보드가 접착된 레일위에 슬림한 벽돌을 끼워넣는 건식 공법으로 혁명적인 신개념 건축 자재입니다. 15 줄눈 시멘트 슬림 벽돌 270 230 75 BRICK RAIL (AL) 단열재 ( PIR 보드 or EPS 보드 ) RIGID INSULATION 24 브릭 레일 90 12 0.4 SCREW ANCHOR 줄눈 시멘트 90 92.2 R1 86 슬림 벽돌 75 제품의 용도 9.2 6.2 90 14 89.6 90 14.4 슬림 벽돌 레일 시스템의 장점 시공성 건식공법으로 치장벽돌이나 치장타일에 비해 공기가 짧고 시공이 간편하며, 인력 투입이 적고 유지보수가 편리해 공사비가 저렴합니다. 실내 인테리어 불연성 불연재인 다양한 컬러의 점토벽돌을 외장마감재료로 사용해 화재 안전성이 뛰어납니다. 단열성 단열재 일체형인 인슈레일이나 레일보드는 열교현상이 없는 기밀한 건식공법입니다. 심미성 흙의 질감인 점토벽돌을 외장마감재료로 사용해 오랜 시간이 지나도 싫증 나지 않는 디자인을 구현합니다. 외벽 치장 7 www.sypanel.com

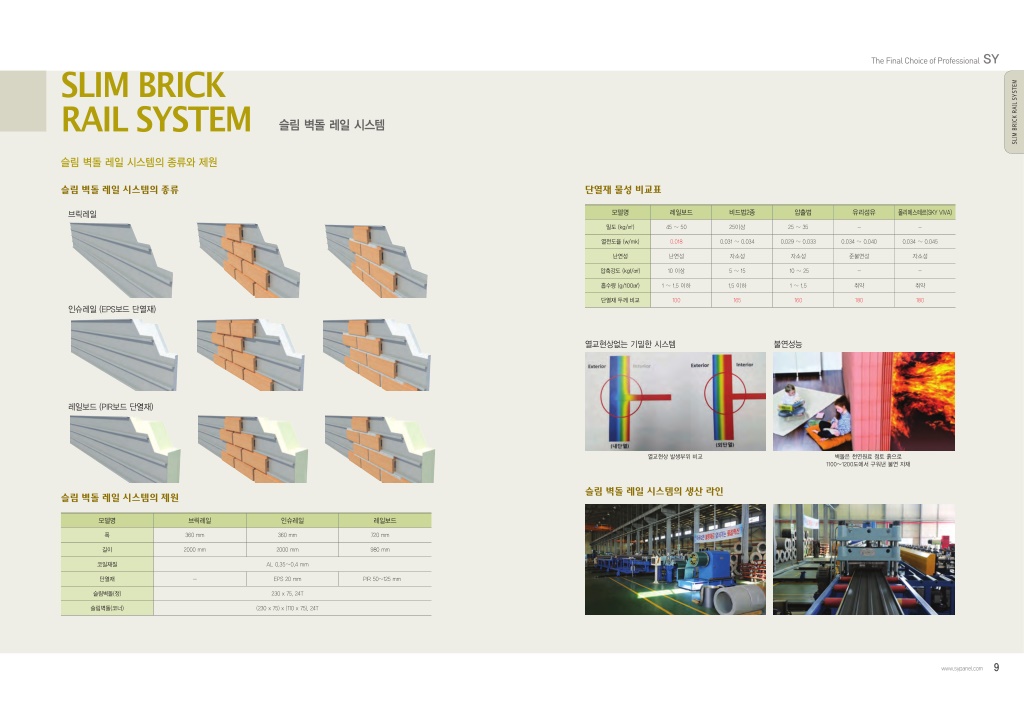

5. The Final Choice of Professional SY SLIM BRICK RAIL SYSTEM SLIM BRICK RAIL SYSTEM 슬림 벽돌 레일 시스템 슬림 벽돌 레일 시스템의 종류와 제원 슬림 벽돌 레일 시스템의 종류 단열재 물성 비교표 모델명 레일보드 비드법2종 압출법 유리섬유 폴리에스테르(SKY VIVA) 브릭레일 밀도 (kg/㎥) 45 ~ 50 25이상 25 ~ 35 - - 열전도율 (w/mk) 0.018 0.031 ~ 0.034 0.029 ~ 0.033 0.034 ~ 0.040 0.034 ~ 0.045 난연성 난연성 자소성 자소성 준불연성 자소성 압축강도 (kgf/㎠) 10 이상 5 ~ 15 10 ~ 25 - - 흡수량 (g/100㎠) 1 ~ 1,5 이하 1,5 이하 1 ~ 1,5 취약 취약 단열재 두께 비교 100 165 160 180 180 인슈레일 (EPS보드 단열재) 열교현상없는 기밀한 시스템 불연성능 레일보드 (PIR보드 단열재) 열교현상 발생부위 비교 벽돌은 천연원료 점토 흙으로 1100~1200도에서 구워낸 불연 자재 슬림 벽돌 레일 시스템의 생산 라인 슬림 벽돌 레일 시스템의 제원 모델명 브릭레일 인슈레일 레일보드 폭 360 mm 360 mm 720 mm 길이 2000 mm 2000 mm 980 mm 코일재질 AL 0,35~0,4 mm - 단열재 EPS 20 mm PIR 50~125 mm 슬림벽돌(정) 230 x 75, 24T 슬림벽돌(코너) (230 x 75) x (110 x 75), 24T 9 www.sypanel.com

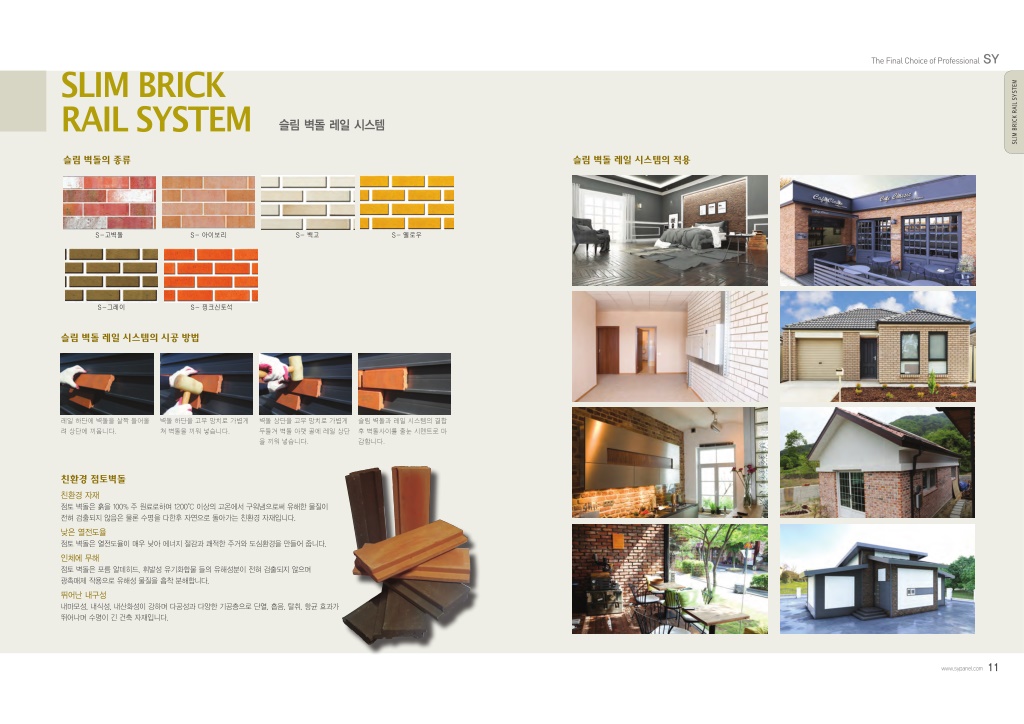

6. The Final Choice of Professional SY SLIM BRICK RAIL SYSTEM SLIM BRICK RAIL SYSTEM 슬림 벽돌 레일 시스템 슬림 벽돌의 종류 슬림 벽돌 레일 시스템의 적용 S-고벽돌 S- 아이보리 S- 백고 S- 옐로우 S-그레이 S- 핑크신토석 슬림 벽돌 레일 시스템의 시공 방법 레일 하단에 벽돌을 살짝 들어올 벽돌 하단을 고무 망치로 가볍게 벽돌 상단을 고무 망치로 가볍게 슬림 벽돌과 레일 시스템의 결합 려 상단에 끼웁니다. 쳐 벽돌을 끼워 넣습니다. 두들겨 벽돌 아랫 골에 레일 상단 후 벽돌사이를 줄눈 시멘트로 마 을 끼워 넣습니다. 감합니다. 친환경 점토벽돌 친환경 자재 점토 벽돌은 흙을 100% 주 원료로하여 1200°C 이상의 고온에서 구워냄으로써 유해한 물질이 전혀 검출되지 않음은 물론 수명을 다한후 자연으로 돌아가는 친환경 자재입니다. 낮은 열전도율 점토 벽돌은 열전도율이 매우 낮아 에너지 절감과 쾌적한 주거와 도심환경을 만들어 줍니다. 인체에 무해 점토 벽돌은 포름 알데히드, 휘발성 유기화합물 들의 유해성분이 전혀 검출되지 않으며 광촉매제 작용으로 유해성 물질을 흡착 분해합니다. 뛰어난 내구성 내마모성, 내식성, 내산화성이 강하며 다공성과 다양한 기공층으로 단열, 흡음, 탈취, 항균 효과가 뛰어나며 수명이 긴 건축 자재입니다. 11 www.sypanel.com

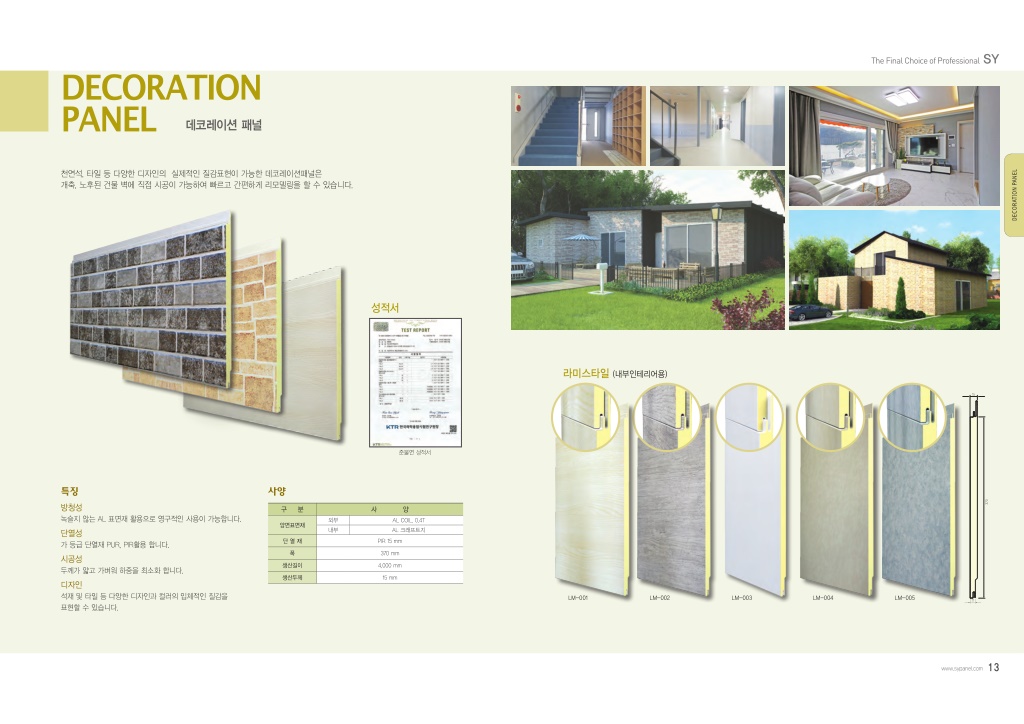

7. The Final Choice of Professional SY DECORATION PANEL 데코레이션 패널 DECORATION PANEL 천연석, 타일 등 다양한 디자인의 실제적인 질감표현이 가능한 데코레이션패널은 개축, 노후된 건물 벽에 직접 시공이 가능하여 빠르고 간편하게 리모델링을 할 수 있습니다. 성적서 라미스타일 (내부인테리어용) 15 준불연 성적서 특징 사양 370 방청성 녹슬지 않는 AL 표면재 활용으로 영구적인 사용이 가능합니다. 구 분 사 양 외부 AL COIL. 0.4T 양면표면재 내부 AL 크래프트지 단열성 가 등급 단열재 PUR, PIR활용 합니다. 단 열 재 PIR 15 mm 폭 370 mm 시공성 두께가 얇고 가벼워 하중을 최소화 합니다. 생산길이 4,000 mm 생산두께 15 mm 디자인 석재 및 타일 등 다양한 디자인과 컬러의 입체적인 질감을 표현할 수 있습니다. LM-001 LM-002 LM-003 LM-004 LM-005 11 13 www.sypanel.com

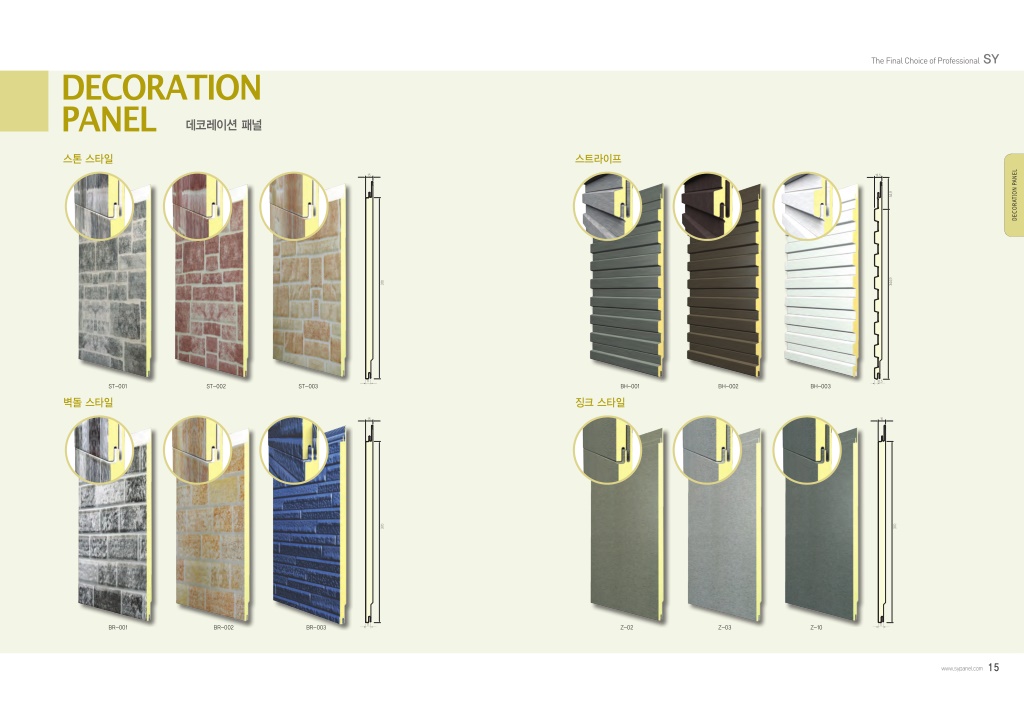

8. The Final Choice of Professional SY DECORATION PANEL 데코레이션 패널 스톤 스타일 스트라이프 DECORATION PANEL 15 13.5 54.9 344.9 370 11 6.5 ST-001 ST-002 ST-003 BH-001 BH-002 BH-003 벽돌 스타일 징크 스타일 15 15 370 370 11 11 BR-001 BR-002 BR-003 Z-02 Z-03 Z-10 15 www.sypanel.com

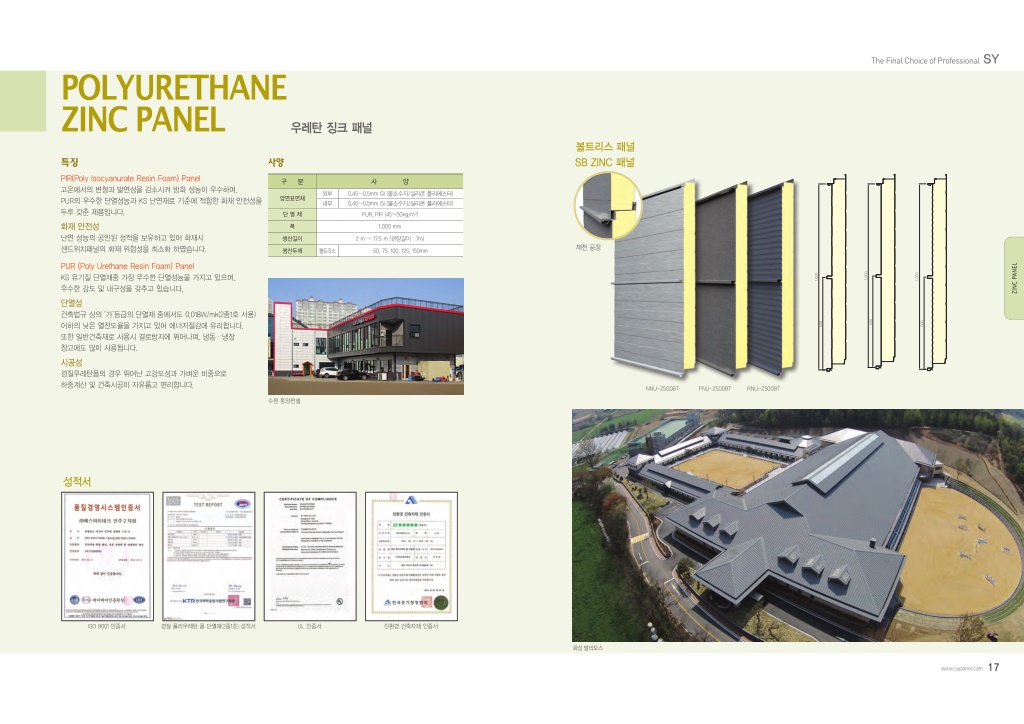

9. The Final Choice of Professional SY POLYURETHANE ZINC PANEL 우레탄 징크 패널 볼트리스 패널 SB ZINC 패널 특징 사양 PIR(Poly Isocyanurate Resin Foam) Panel 고온에서의 변형과 발연성을 감소시켜 방화 성능이 우수하여, PUR의 우수한 단열성능과 KS 난연재료 기준에 적합한 화재 안전성을 두루 갖춘 제품입니다. 구 분 사 양 외부 0.45~0.5mm GI (불소수지/실리콘 폴리에스터) 양면표면재 내부 0.45~0.5mm GI (불소수지/실리콘 폴리에스터) PUR, PIR (45~50kg/m3) 단 열 재 화재 안전성 난연 성능의 공인된 성적을 보유하고 있어 화재시 샌드위치패널의 화재 위험성을 최소화 하였습니다. 폭 1,000 mm 생산길이 2 m ~ 17.5 m (권장길이 : 7m) 제천 공장 생산두께 볼트리스 50, 75, 100, 125, 150mm PUR (Poly Urethane Resin Foam) Panel KS 유기질 단열재중 가장 우수한 단열성능을 가지고 있으며, 우수한 강도 및 내구성을 갖추고 있습니다. ZINC PANEL 1,000 1,000 1,000 단열성 건축법규 상의 ‘가’등급의 단열재 중에서도 0.018W/mk(2종1호 사용) 이하의 낮은 열전도율을 가지고 있어 에너지절감에 유리합니다. 또한 일반건축재로 사용시 결로방지에 뛰어나며, 냉동·냉장 창고에도 많이 사용됩니다. 500 500 500 시공성 경질우레탄폼의 경우 뛰어난 고강도성과 가벼운 비중으로 하중계산 및 건축시공이 자유롭고 편리합니다. NNU-Z500BT FNU-Z500BT RNU-Z500BT 수원 동양판넬 성적서 ISO 9001 인증서 경질 폴리우레탄 폼 단열재(2종1호) 성적서 UL 인증서 친환경 건축자재 인증서 화성 발리오스 17 www.sypanel.com

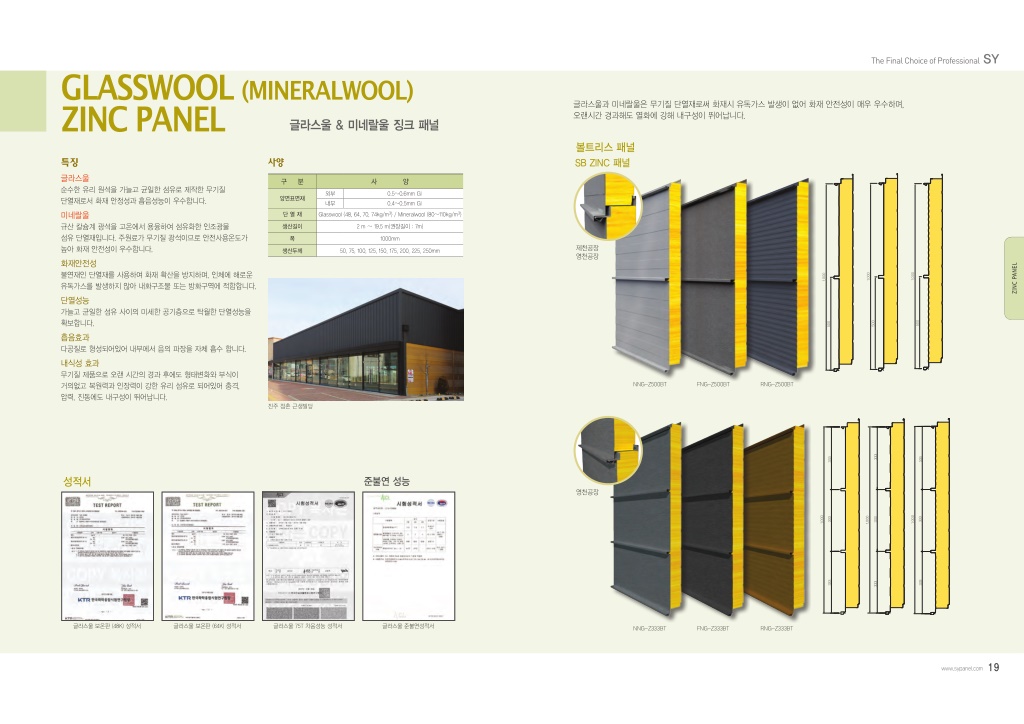

10. The Final Choice of Professional SY GLASSWOOL (MINERALWOOL) ZINC PANEL 글라스울과 미네랄울은 무기질 단열재로써 화재시 유독가스 발생이 없어 화재 안전성이 매우 우수하며, 오랜시간 경과해도 열화에 강해 내구성이 뛰어납니다. 글라스울 & 미네랄울 징크 패널 볼트리스 패널 특징 사양 SB ZINC 패널 글라스울 순수한 유리 원석을 가늘고 균일한 섬유로 제작한 무기질 단열재로서 화재 안정성과 흡음성능이 우수합니다. 구 분 사 양 외부 0.5~0.6mm GI 양면표면재 내부 0.4~0.5mm GI Glasswool (48, 64, 70, 74kg/m3) / Mineralwool (80~110kg/m3) 미네랄울 규산 칼슘계 광석을 고온에서 용융하여 섬유화한 인조광물 섬유 단열재입니다. 주원료가 무기질 광석이므로 안전사용온도가 높아 화재 안전성이 우수합니다. 단 열 재 생산길이 2 m ~ 19.5 m(권장길이 : 7m) 폭 1000mm 제천공장 영천공장 생산두께 50, 75, 100, 125, 150, 175, 200, 225, 250mm 화재안전성 불연재인 단열재를 사용하여 화재 확산을 방지하며, 인체에 해로운 유독가스를 발생하지 않아 내화구조물 또는 방화구역에 적합합니다. ZINC PANEL 1,000 1,000 1,000 단열성능 가늘고 균일한 섬유 사이의 미세한 공기층으로 탁월한 단열성능을 확보합니다. 500 500 500 흡음효과 다공질로 형성되어있어 내부에서 음의 파장을 자체 흡수 합니다. 내식성 효과 무기질 제품으로 오랜 시간의 경과 후에도 형태변화와 부식이 거의없고 복원력과 인장력이 강한 유리 섬유로 되어있어 충격, 압력, 진동에도 내구성이 뛰어납니다. NNG-Z500BT FNG-Z500BT RNG-Z500BT 진주 점촌 근생빌딩 333 333 333 성적서 준불연 성능 영천공장 1,000 1,000 1,000 333 333 333 333 333 333 글라스울 보온판 (48K) 성적서 글라스울 보온판 (64K) 성적서 글라스울 75T 차음성능 성적서 글라스울 준불연성적서 NNG-Z333BT FNG-Z333BT RNG-Z333BT 19 www.sypanel.com

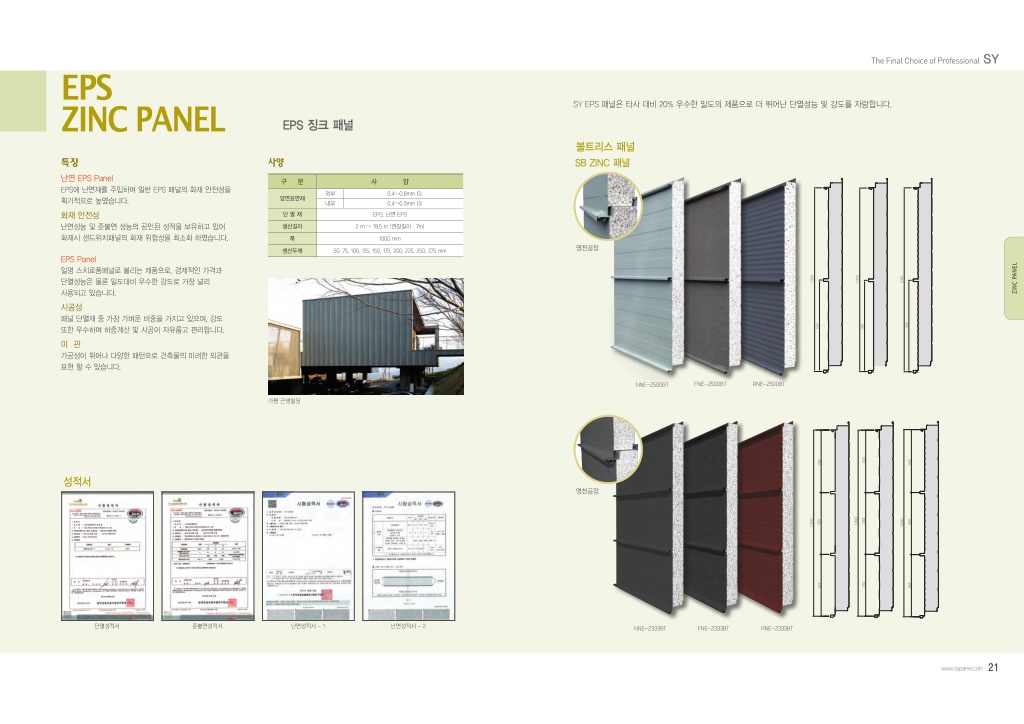

11. The Final Choice of Professional SY EPS ZINC PANEL SY EPS 패널은 타사 대비 20% 우수한 밀도의 제품으로 더 뛰어난 단열성능 및 강도를 자랑합니다. EPS 징크 패널 볼트리스 패널 특징 사양 SB ZINC 패널 난연 EPS Panel EPS에 난연재를 주입하여 일반 EPS 패널의 화재 안전성을 획기적으로 높였습니다. 구 분 사 양 외부 0.4~0.6mm GI 양면표면재 내부 0.4~0.5mm GI 화재 안전성 난연성능 및 준불연 성능의 공인된 성적을 보유하고 있어 화재시 샌드위치패널의 화재 위험성을 최소화 하였습니다. 단 열 재 EPS, 난연 EPS 생산길이 2 m ~ 19.5 m (권장길이 : 7m) 폭 1000 mm 영천공장 생산두께 50, 75, 100, 125, 150, 175, 200, 225, 250, 275 mm EPS Panel 일명 스치로폼패널로 불리는 제품으로, 경제적인 가격과 단열성능은 물론 밀도대비 우수한 강도로 가장 널리 사용되고 있습니다. ZINC PANEL 1,000 1,000 1,000 시공성 패널 단열재 중 가장 가벼운 비중을 가지고 있으며, 강도 또한 우수하여 하중계산 및 시공이 자유롭고 편리합니다. 500 500 500 미 관 가공성이 뛰어나 다양한 패턴으로 건축물의 미려한 외관을 표현 할 수 있습니다. FNE-Z500BT RNE-Z500BT NNE-Z500BT 가평 근생빌딩 333 333 333 성적서 영천공장 1,000 333 1,000 1,000 333 333 333 333 333 단열성적서 준불연성적서 난연성적서 - 1 난연성적서 - 2 NNE-Z333BT FNE-Z333BT RNE-Z333BT 21 www.sypanel.com

12. The Final Choice of Professional SY APPLICATION 시공사례 ZINC PANEL 화성 발리오스 오산 근생빌딩 진주 점촌 근생빌딩 화성 발리오스 아산 호서웨딩홀 칠곡 근생빌딩 23 www.sypanel.com

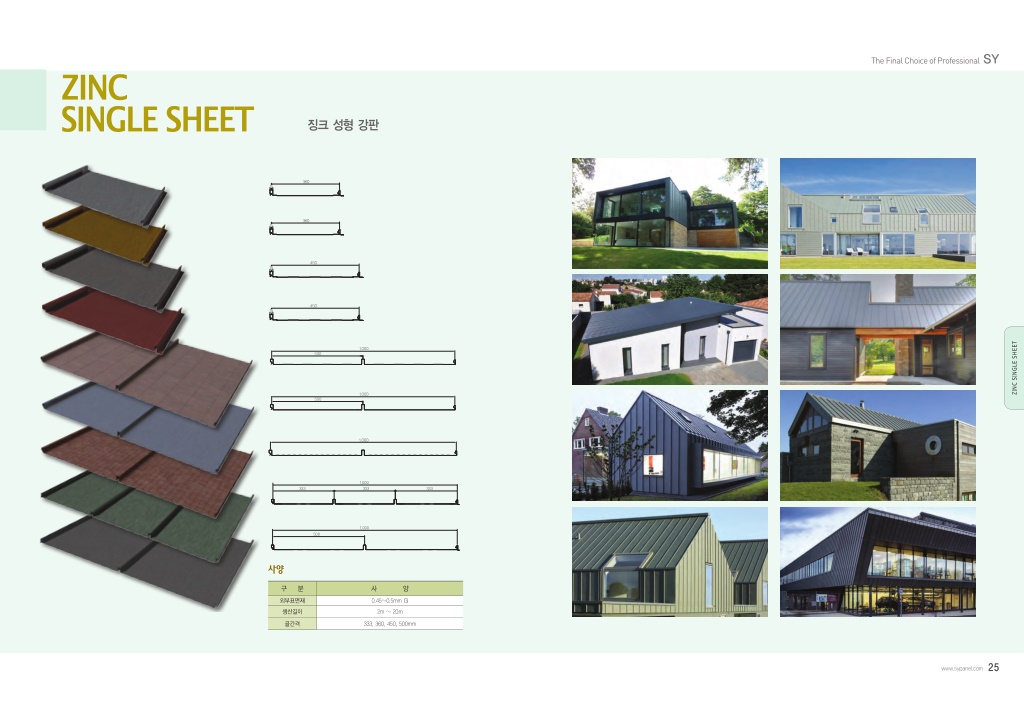

13. The Final Choice of Professional SY ZINC SINGLE SHEET 징크 성형 강판 360 15 360 15 450 15 450 15 ZINC SINGLE SHEET 1,000 500 1,000 500 1,000 1,000 333 333 333 13 25 8.3 1,000 500 사양 1,000 500 구 분 사 양 외부표면재 0.45~0.5mm GI 생산길이 2m ~ 20m 골간격 333, 360, 450, 500mm 25 www.sypanel.com

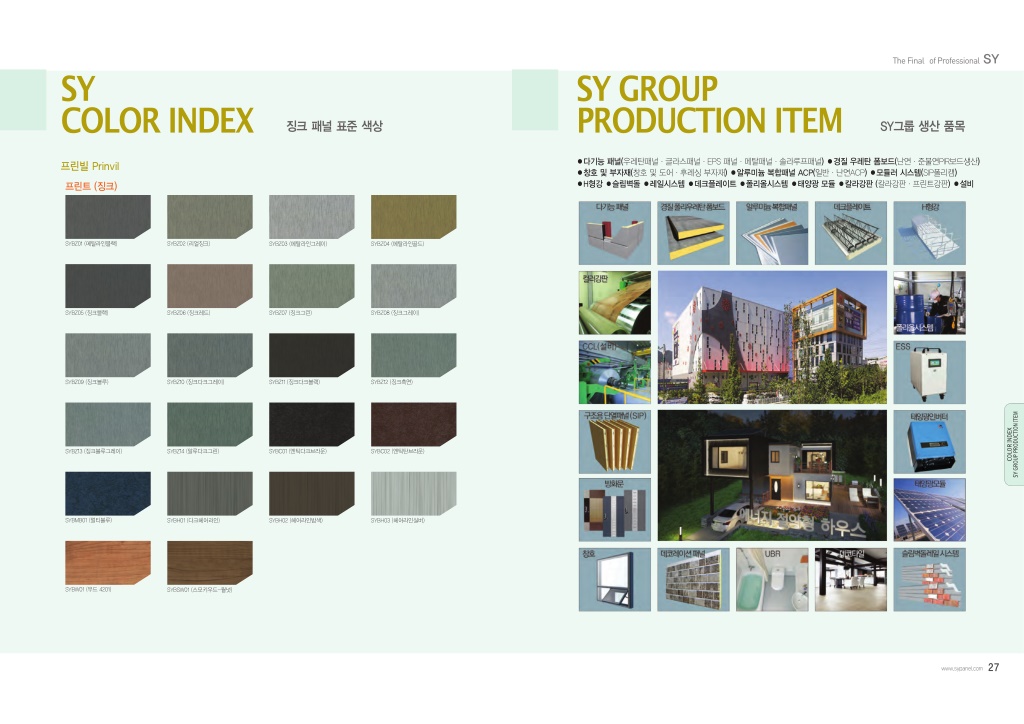

14. The Final of Professional SY SY COLOR INDEX SY GROUP PRODUCTION ITEM 징크 패널 표준 색상 SY그룹 생산 품목 ●다기능 패널(우레탄패널·글라스패널·EPS 패널·메탈패널·솔라루프패널) ●경질 우레탄 폼보드(난연·준불연PIR보드생산) ●창호 및 부자재(창호 및 도어·후레싱 부자재) ●알루미늄 복합패널 ACP(일반·난연ACP) ●모듈러 시스템(SIP폴리캠) ●H형강 ●슬림벽돌 ●레일시스템 ●데크플레이트 ●폴리올시스템 ●태양광 모듈 ●칼라강판 (칼라강판·프린트강판) ●설비 프린빌 Prinvil 프린트 (징크) SYBZ01 (메탈라인블랙) SYBZ02 (리얼징크) SYBZ03 (메탈라인그레이) SYBZ04 (메탈라인골드) SYBZ05 (징크블랙) SYBZ06 (징크레드) SYBZ07 (징크그린) SYBZ08 (징크그레이) SYBZ09 (징크블루) SYBZ10 (징크다크그레이) SYBZ11 (징크다크블랙) SYBZ12 (징크흑연) SY GROUP PRODUCTION ITEM COLOR INDEX SYBZ13 (징크블루그레이) SYBC02 (엔틱탄브라운) SYBC01 (엔틱다크브라운) SYBZ14 (알루다크그린) SYBMB01 (멀티블루) SYBH03 (헤어라인실버) SYBH01 (다크헤어라인) SYBH02 (헤어라인밤색) SYBW01 (우드 4201) SYBSW01 (스모키우드-월넛) 27 www.sypanel.com
