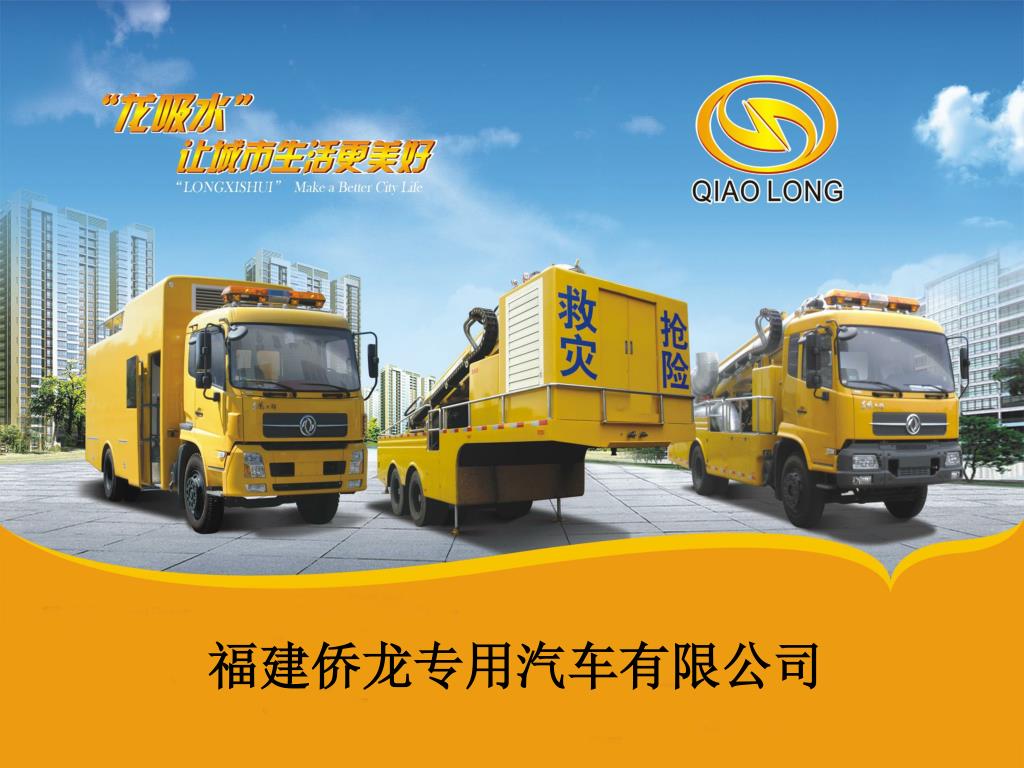

大流量排水抢险车在防汛抢险中的应用 福建侨龙专用汽车有限公司

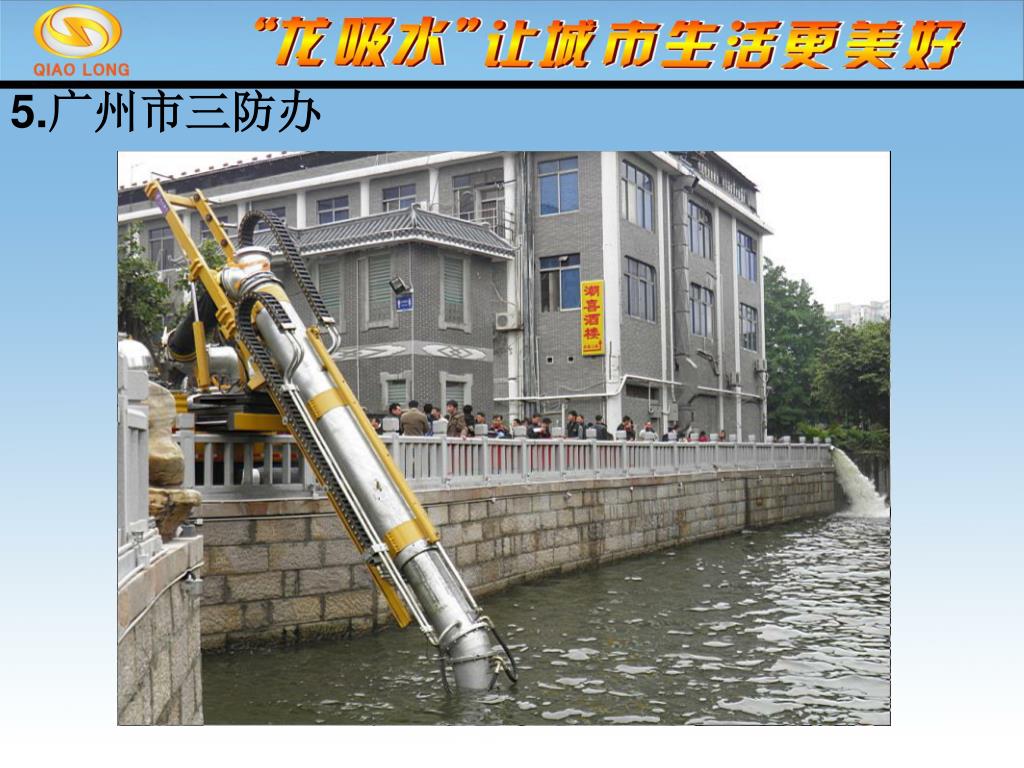

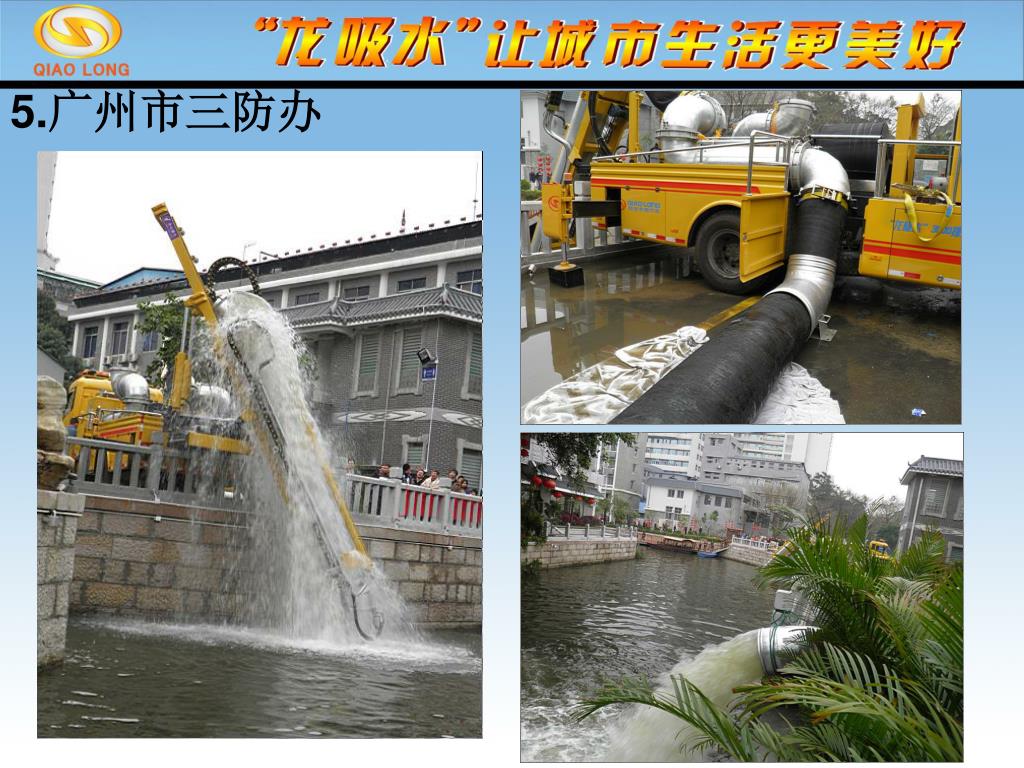

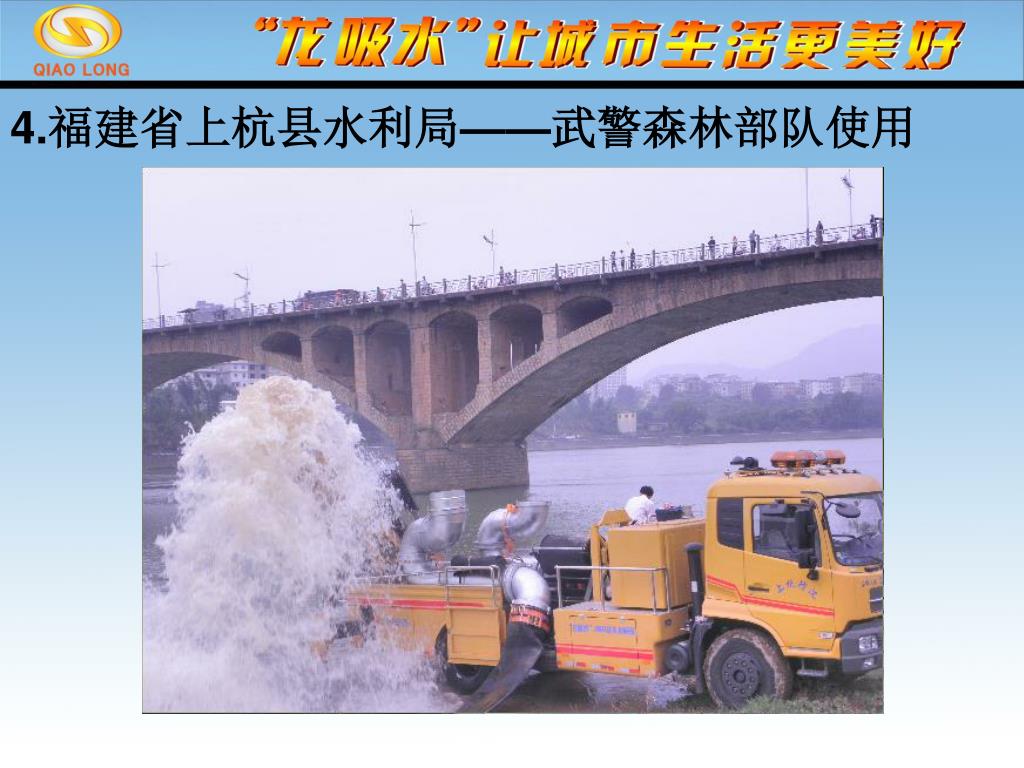

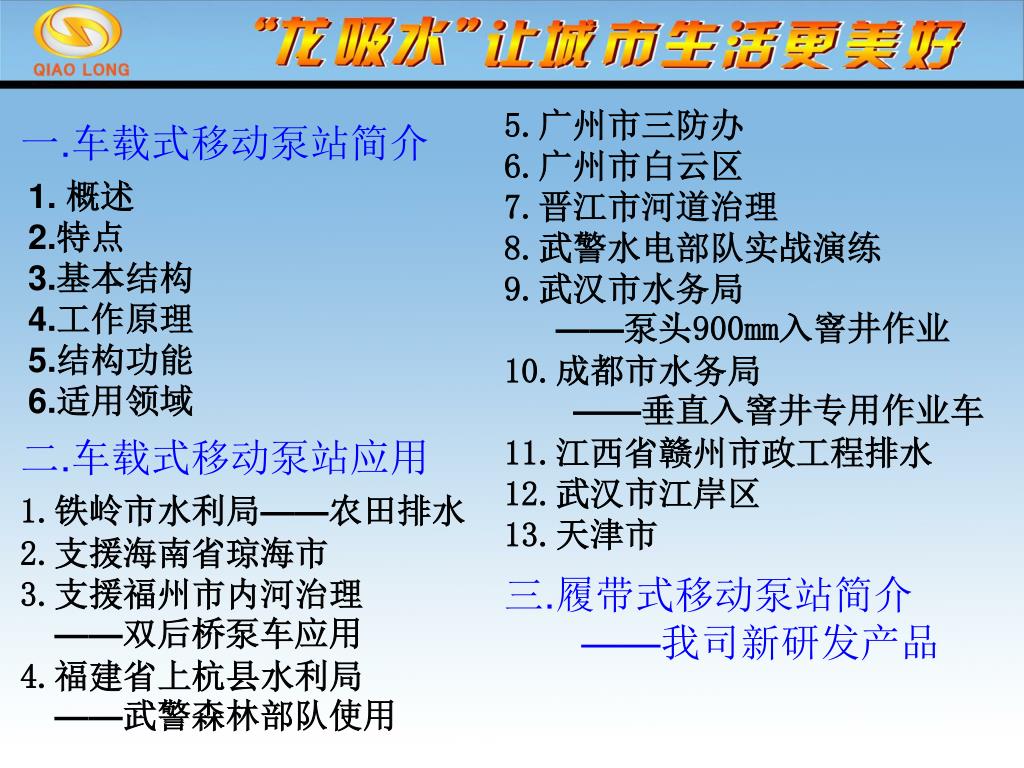

5.广州市三防办 6.广州市白云区 7.晋江市河道治理 8.武警水电部队实战演练 9.武汉市水务局 ——泵头900mm入窨井作业 10.成都市水务局 ——垂直入窨井专用作业车 11.江西省赣州市政工程排水 12.武汉市江岸区 13.天津市 一.车载式移动泵站简介 1. 概述 2.特点 3.基本结构 4.工作原理 5.结构功能 6.适用领域 二.车载式移动泵站应用 1.铁岭市水利局——农田排水 2.支援海南省琼海市 3.支援福州市内河治理 ——双后桥泵车应用 4.福建省上杭县水利局 ——武警森林部队使用 三.履带式移动泵站简介 ——我司新研发产品
1、概述 近几年洪涝、干旱灾害频繁发生，重、特大灾害逐年增多，灾害损失加重 • 全球气候变暖趋势的加剧 • 极端天气气候事件增多增强 • 区域降水和河川径流变化波动明显增大。 我司在多年生产应急装备的基础上，面对国内洪涝、干旱灾害，担起社会责任，经过两年的时间成功研制了多品种、系列化的应急排水车。

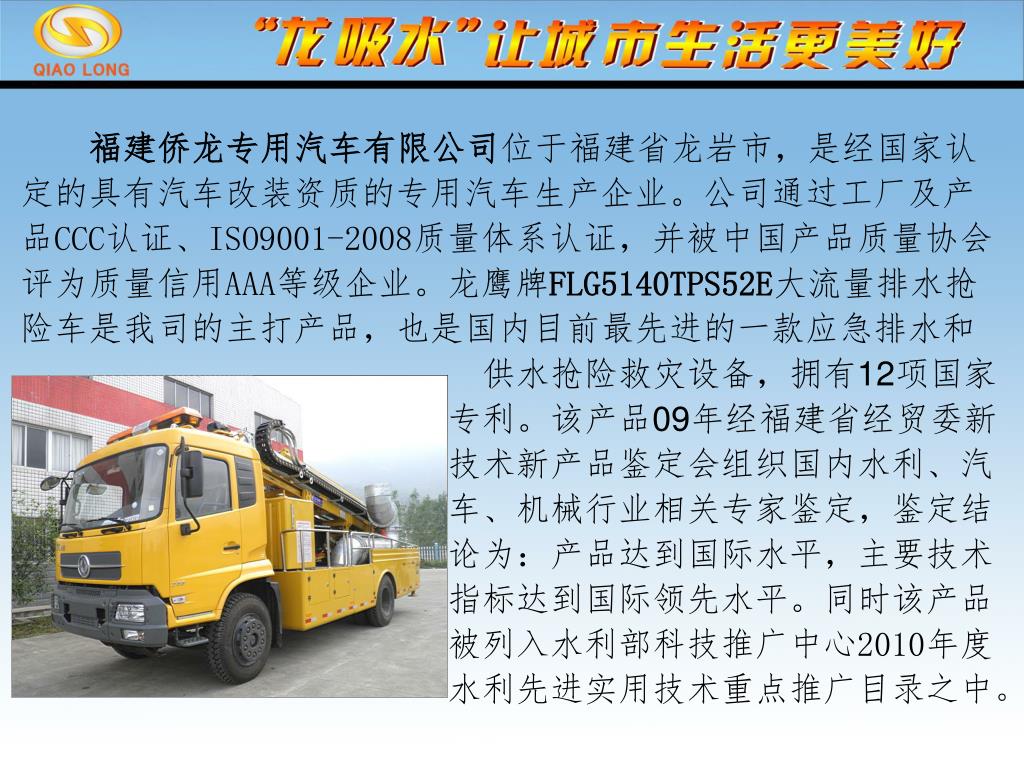

福建侨龙专用汽车有限公司位于福建省龙岩市，是经国家认定的具有汽车改装资质的专用汽车生产企业。公司通过工厂及产品CCC认证、ISO9001-2008质量体系认证，并被中国产品质量协会评为质量信用AAA等级企业。龙鹰牌FLG5140TPS52E大流量排水抢险车是我司的主打产品，也是国内目前最先进的一款应急排水和福建侨龙专用汽车有限公司位于福建省龙岩市，是经国家认定的具有汽车改装资质的专用汽车生产企业。公司通过工厂及产品CCC认证、ISO9001-2008质量体系认证，并被中国产品质量协会评为质量信用AAA等级企业。龙鹰牌FLG5140TPS52E大流量排水抢险车是我司的主打产品，也是国内目前最先进的一款应急排水和 供水抢险救灾设备，拥有12项国家专利。该产品09年经福建省经贸委新技术新产品鉴定会组织国内水利、汽车、机械行业相关专家鉴定，鉴定结论为：产品达到国际水平，主要技术指标达到国际领先水平。同时该产品被列入水利部科技推广中心2010年度水利先进实用技术重点推广目录之中。
国际领先水平 2009年9月29日经福建省经济贸易委员会组织知名专家进行鉴定，大流量排水抢险车达到国际水平，主要技术指标达到国际领先水平。
我司排水车获水利部新产品鉴定证书，经鉴定排水车综合性能达到国际领先水平，同时得到了水利部胡四一副部长的高度肯定。我司排水车获水利部新产品鉴定证书，经鉴定排水车综合性能达到国际领先水平，同时得到了水利部胡四一副部长的高度肯定。

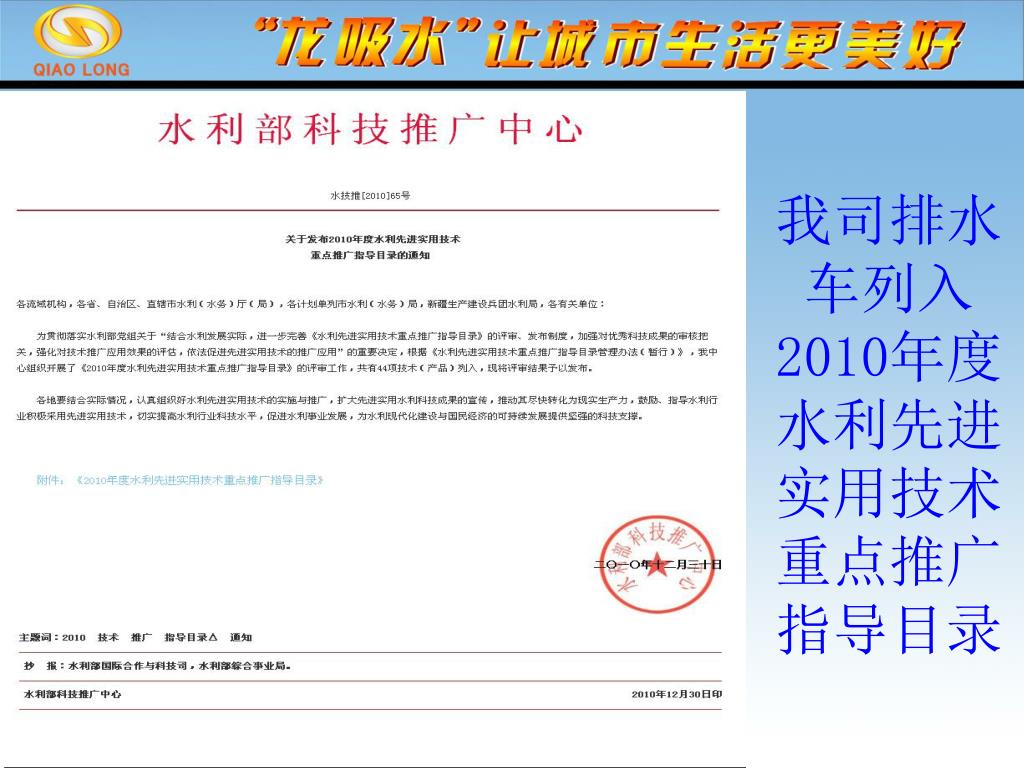

我司排水车列入2010年度水利先进实用技术重点推广指导目录我司排水车列入2010年度水利先进实用技术重点推广指导目录
2.特点 ■机动灵活，不需外接电源或额外发动机等动力源。 ■排水流量大，排水量可达每小时1800~3000立方米。 ■排水扬程高, 扬程可达4.7~10米。 ■吸水深度大，可伸入地面以下5.5米。 ■抽水浸没水位低，只需0.2米。 ■全部机构由液压驱动，平稳可靠，无传统水泵用电安全隐患。 ■电子模块按键操作，方便简单。 ■整车已经国家工信部《车辆生产企业及产品》目录公告发布，可在全国上牌。 ■整车可享受国家专用汽车免税政策。 ■油耗低，连续工作时间长等特点。满负荷工作，每小时只需柴油20升左右。

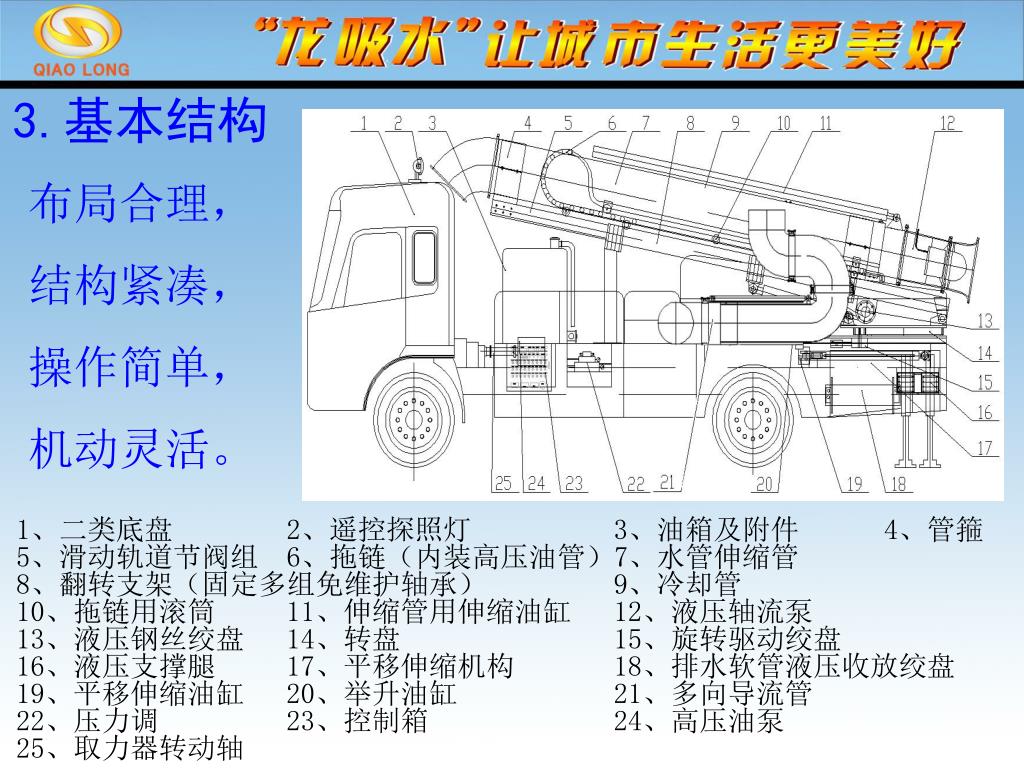

3.基本结构 布局合理， 结构紧凑， 操作简单， 机动灵活。 1、二类底盘 2、遥控探照灯 3、油箱及附件 4、管箍 5、滑动轨道节阀组 6、拖链（内装高压油管）7、水管伸缩管 8、翻转支架（固定多组免维护轴承） 9、冷却管 10、拖链用滚筒 11、伸缩管用伸缩油缸 12、液压轴流泵 13、液压钢丝绞盘 14、转盘 15、旋转驱动绞盘 16、液压支撑腿 17、平移伸缩机构 18、排水软管液压收放绞盘 19、平移伸缩油缸 20、举升油缸 21、多向导流管 22、压力调 23、控制箱 24、高压油泵 25、取力器转动轴

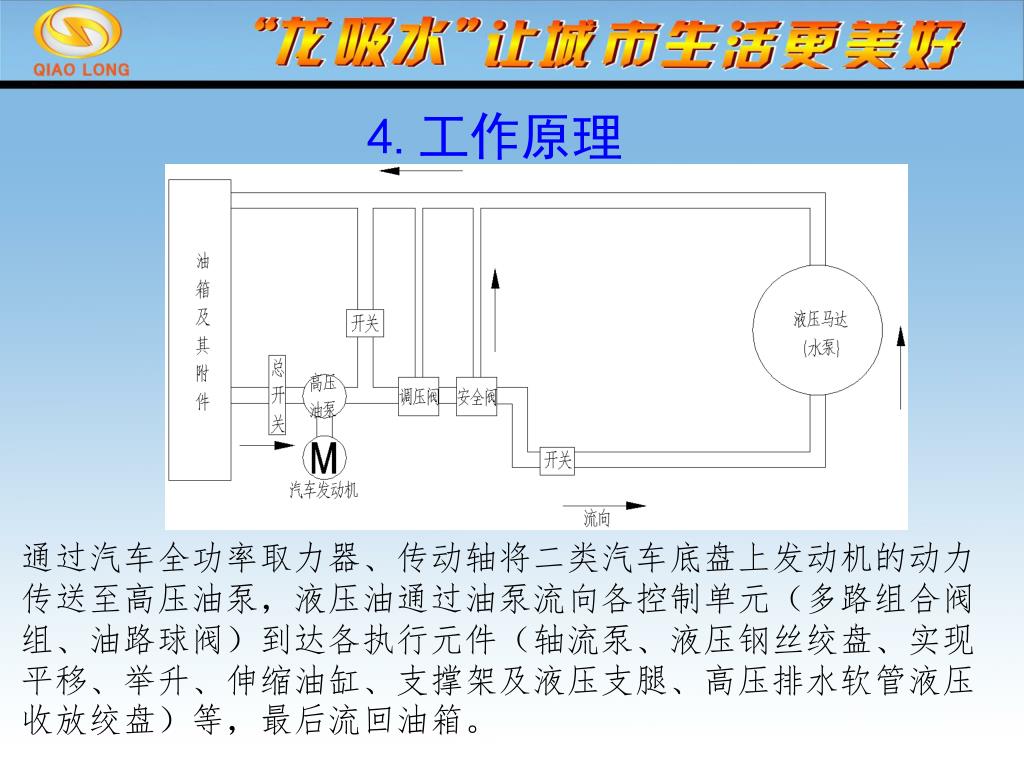

4.工作原理 通过汽车全功率取力器、传动轴将二类汽车底盘上发动机的动力传送至高压油泵，液压油通过油泵流向各控制单元（多路组合阀组、油路球阀）到达各执行元件（轴流泵、液压钢丝绞盘、实现平移、举升、伸缩油缸、支撑架及液压支腿、高压排水软管液压收放绞盘）等，最后流回油箱。
5.结构功能 伸 缩 举升 平移 滑动 旋转
5.结构功能 选装新型 万向导流 体，该导 流体全部 采用充气 密封，连 接处可任 意角度调 节。 灵活方便，滴水不漏
6、适用领域 • 无固定泵站及无电源地区； • 防洪抢险； • 市政排涝； • 临时调水； • 围堰抽水； • 农业抗旱供水； • 水产养殖； • 湖泊、水库水环境治理 。
1.铁岭市水利局——农田排水 农田被淹，排水车作业现场

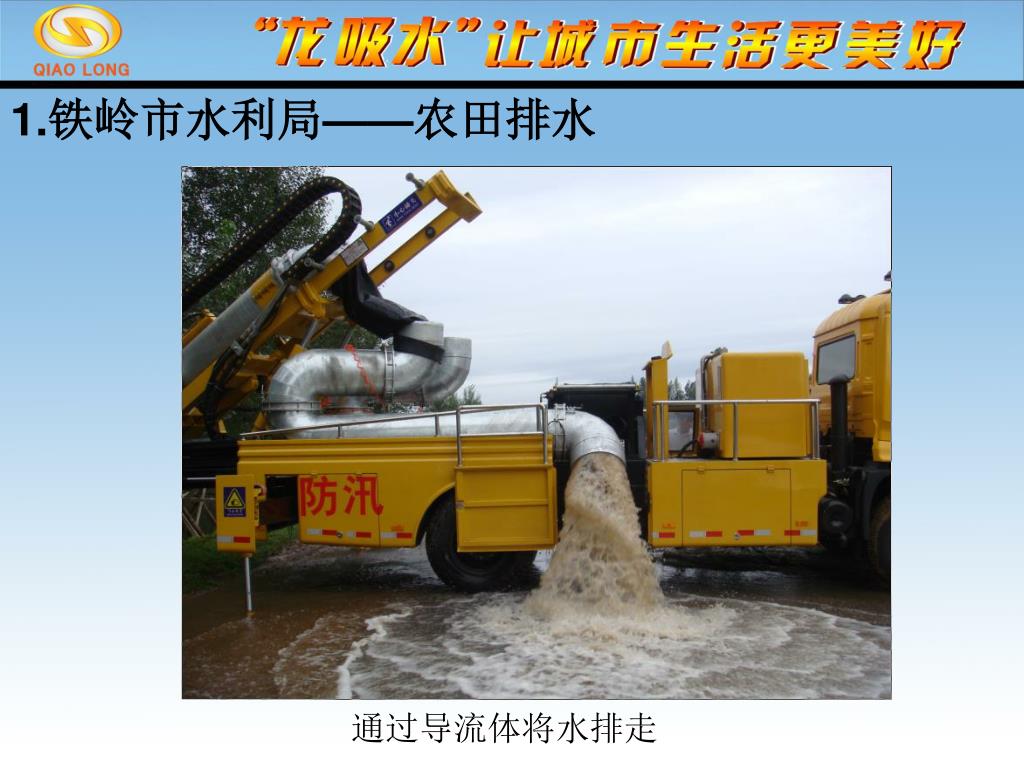

1.铁岭市水利局——农田排水 通过导流体将水排走
1.铁岭市水利局——农田排水 排水量达每小时 3000立方米
辽沈晚报 对排水车的 相关报道

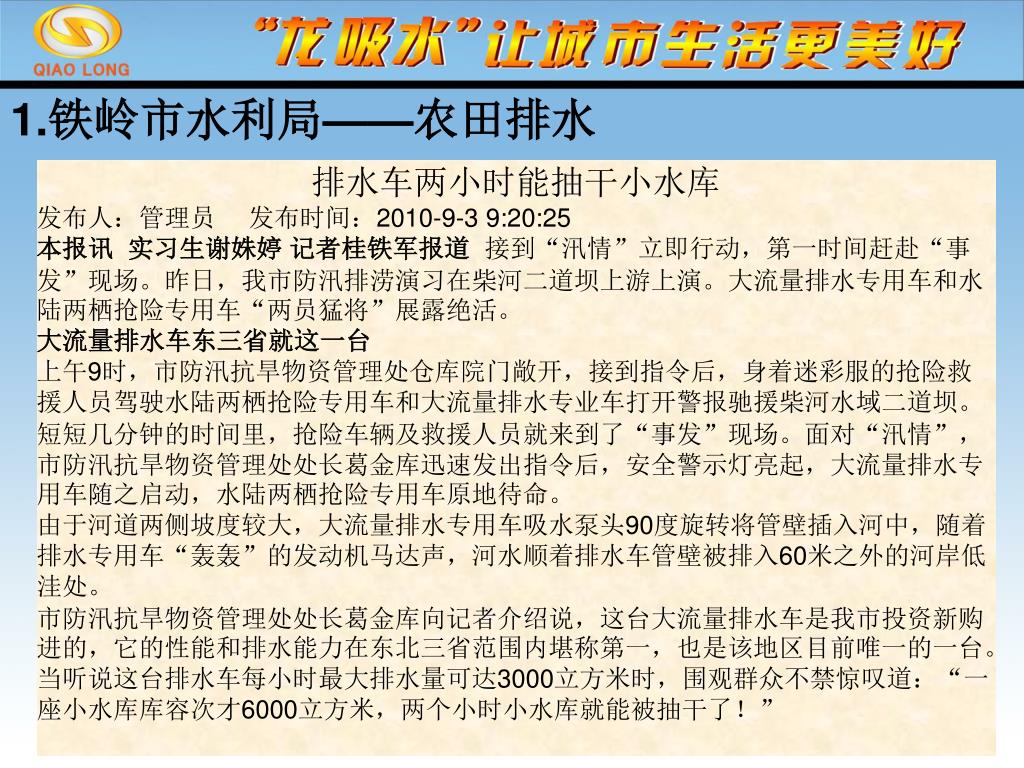

1.铁岭市水利局——农田排水 排水车两小时能抽干小水库 发布人：管理员 发布时间：2010-9-3 9:20:25 本报讯 实习生谢姝婷 记者桂铁军报道 接到“汛情”立即行动，第一时间赶赴“事发”现场。昨日，我市防汛排涝演习在柴河二道坝上游上演。大流量排水专用车和水陆两栖抢险专用车“两员猛将”展露绝活。 大流量排水车东三省就这一台 上午9时，市防汛抗旱物资管理处仓库院门敞开，接到指令后，身着迷彩服的抢险救援人员驾驶水陆两栖抢险专用车和大流量排水专业车打开警报驰援柴河水域二道坝。 短短几分钟的时间里，抢险车辆及救援人员就来到了“事发”现场。面对“汛情”，市防汛抗旱物资管理处处长葛金库迅速发出指令后，安全警示灯亮起，大流量排水专用车随之启动，水陆两栖抢险专用车原地待命。 由于河道两侧坡度较大，大流量排水专用车吸水泵头90度旋转将管壁插入河中，随着排水专用车“轰轰”的发动机马达声，河水顺着排水车管壁被排入60米之外的河岸低洼处。 市防汛抗旱物资管理处处长葛金库向记者介绍说，这台大流量排水车是我市投资新购进的，它的性能和排水能力在东北三省范围内堪称第一，也是该地区目前唯一的一台。 当听说这台排水车每小时最大排水量可达3000立方米时，围观群众不禁惊叹道：“一座小水库库容次才6000立方米，两个小时小水库就能被抽干了！”

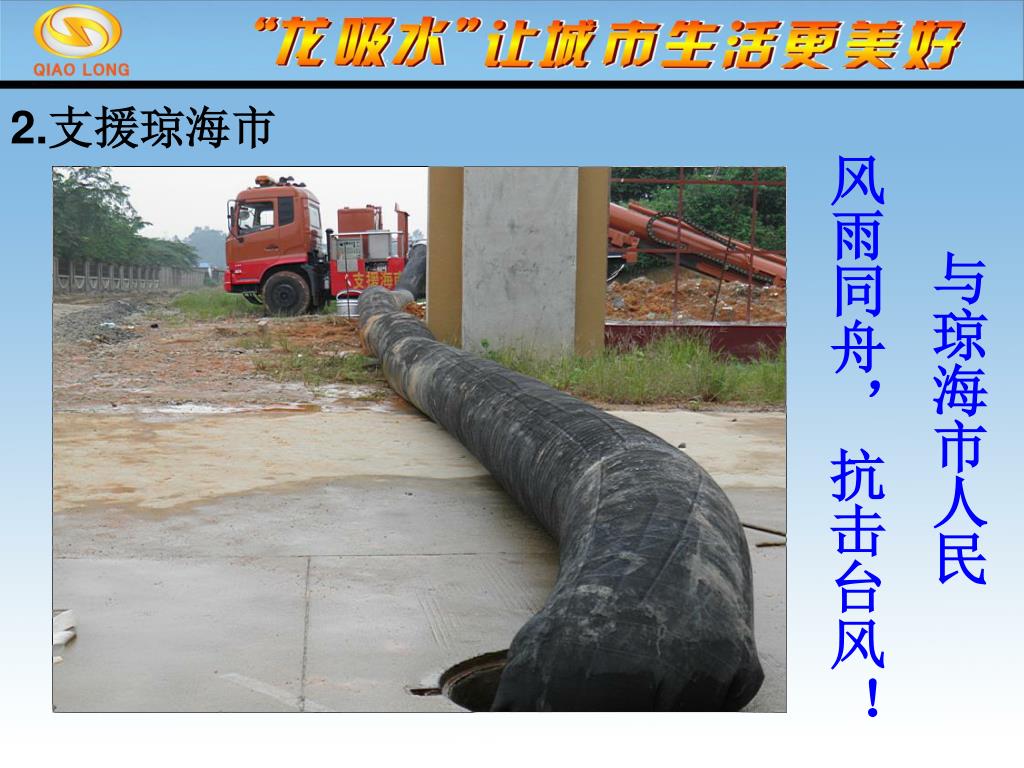

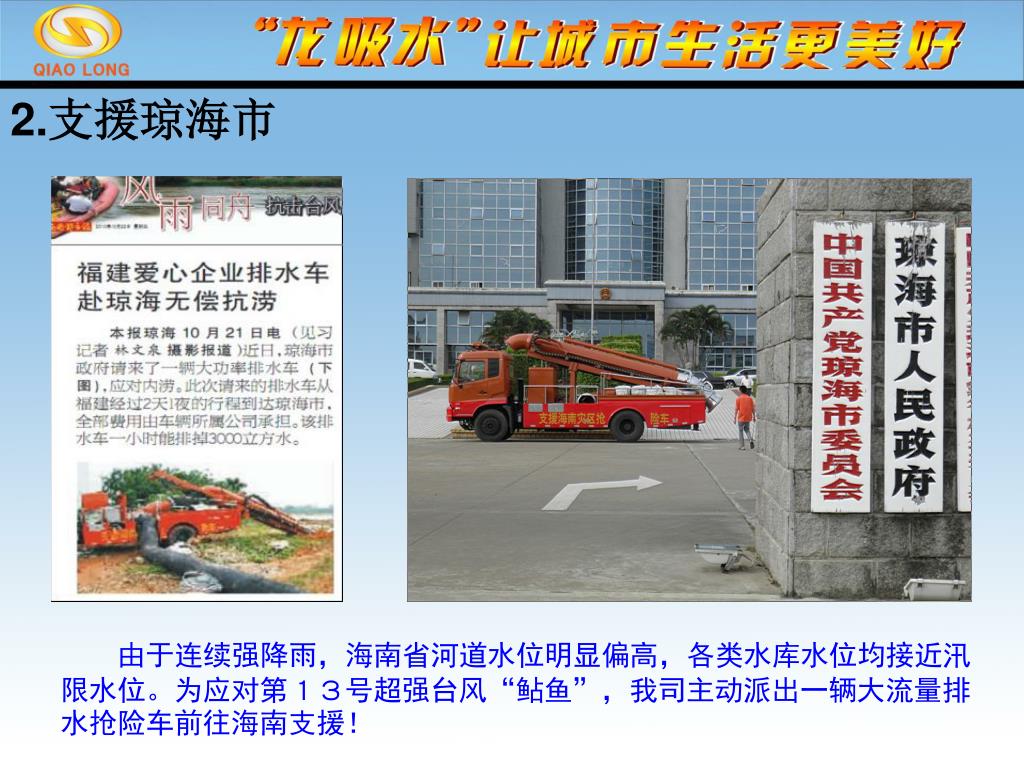

2.支援琼海市 由于连续强降雨，海南省河道水位明显偏高，各类水库水位均接近汛限水位。为应对第１３号超强台风“鲇鱼”，我司主动派出一辆大流量排水抢险车前往海南支援！
2.支援琼海市 与琼海市人民 风雨同舟， 抗击台风！
3.福州市政污水治理——双后桥应用 双后桥排水抢险车性能更优越，可伸入地面以下7.5米。 该车在福州市政污水治理中连续工作半个月，发挥了重要作用。

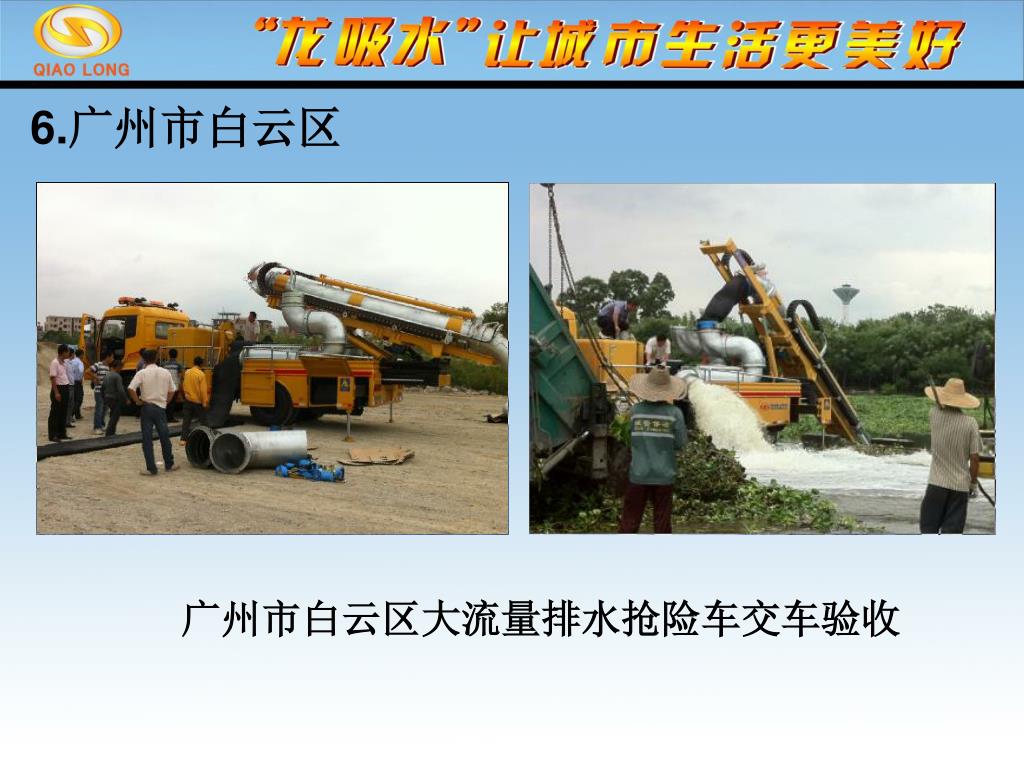

6.广州市白云区 广州市白云区大流量排水抢险车交车验收

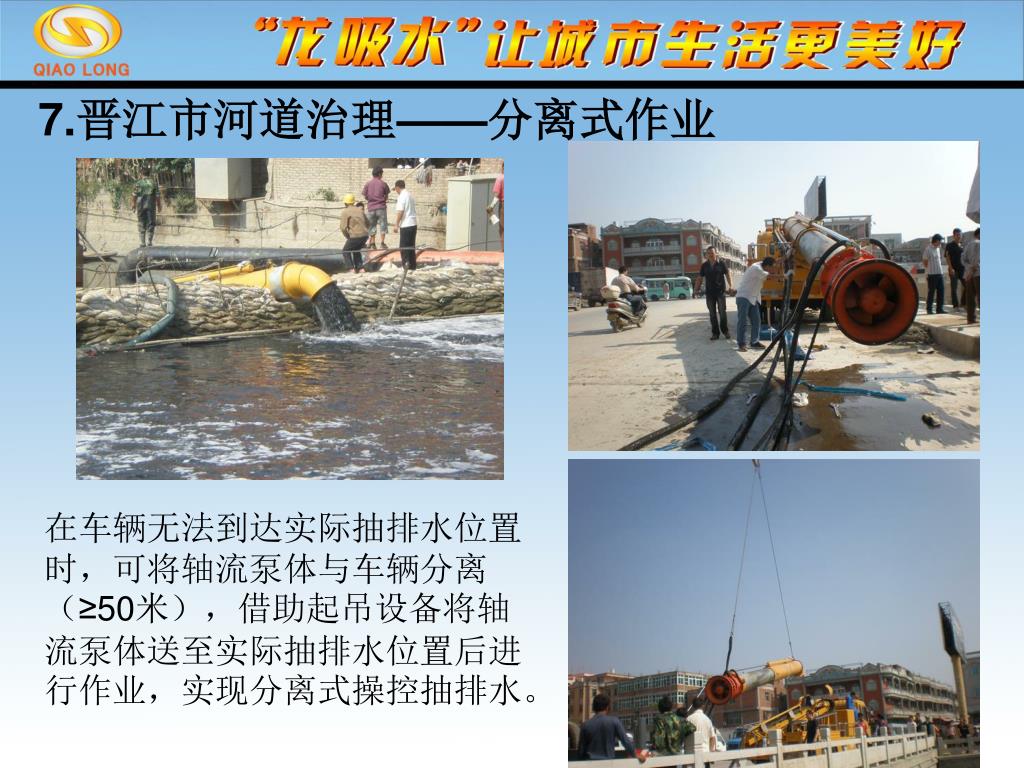

7.晋江市河道治理——分离式作业 在车辆无法到达实际抽排水位置时，可将轴流泵体与车辆分离（≥50米），借助起吊设备将轴流泵体送至实际抽排水位置后进行作业，实现分离式操控抽排水。

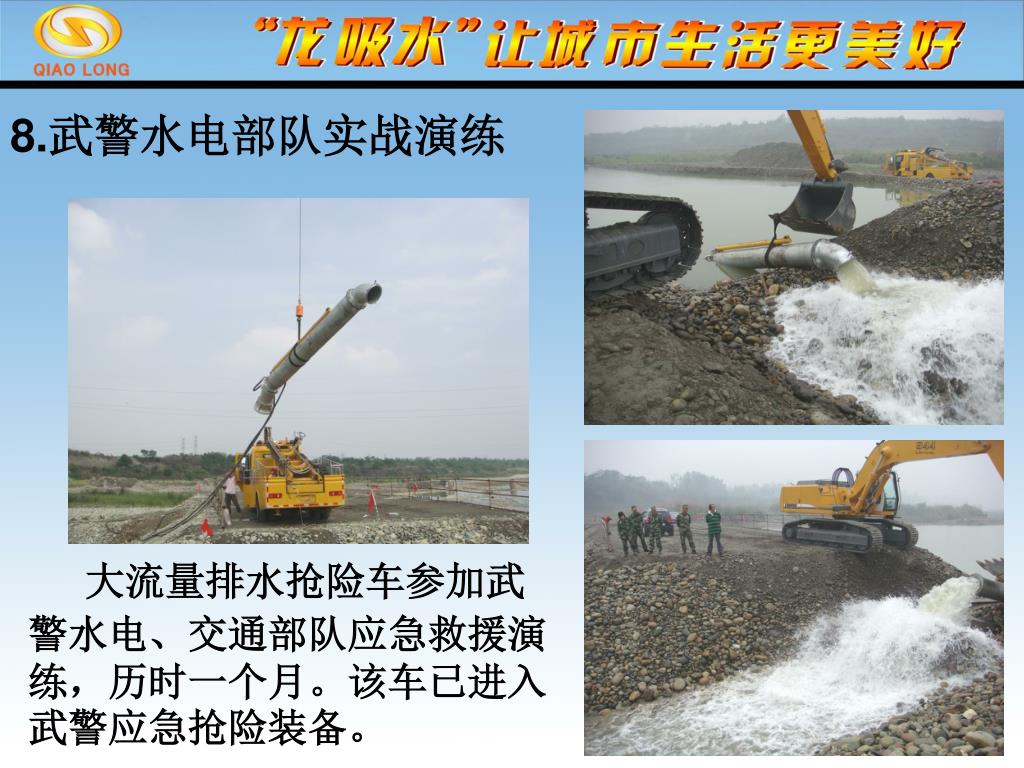

8.武警水电部队实战演练 大流量排水抢险车参加武警水电、交通部队应急救援演练，历时一个月。该车已进入武警应急抢险装备。
是具有 战略意 义的必 备的抢 险救灾 特种装 备！
9.武汉市水务局——泵头900mm入窨井作业 1、泵头入窨井900mm作业 2、河道排水试验

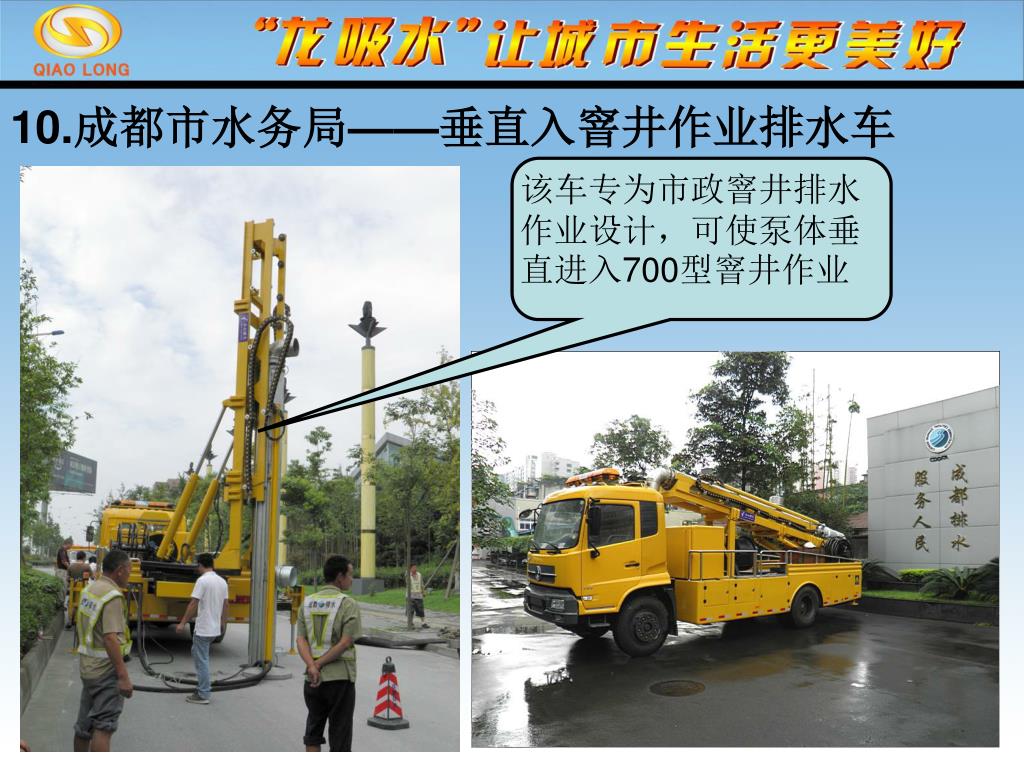

10.成都市水务局——垂直入窨井作业排水车 该车专为市政窨井排水作业设计，可使泵体垂直进入700型窨井作业
10.成都市水务局——垂直入窨井作业排水车 井的状况 泵体垂直入井可达7米深
10.成都市水务局——垂直入窨井作业排水车 郫县实际作业——将井水直接排出自流

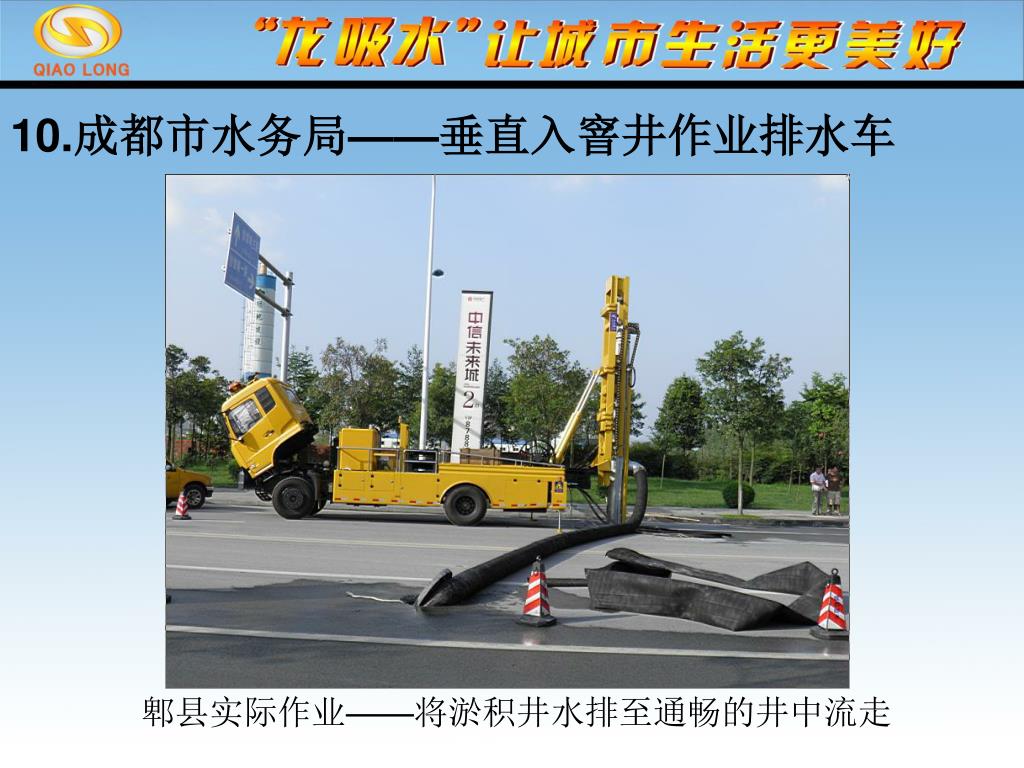

10.成都市水务局——垂直入窨井作业排水车 郫县实际作业——将淤积井水排至通畅的井中流走

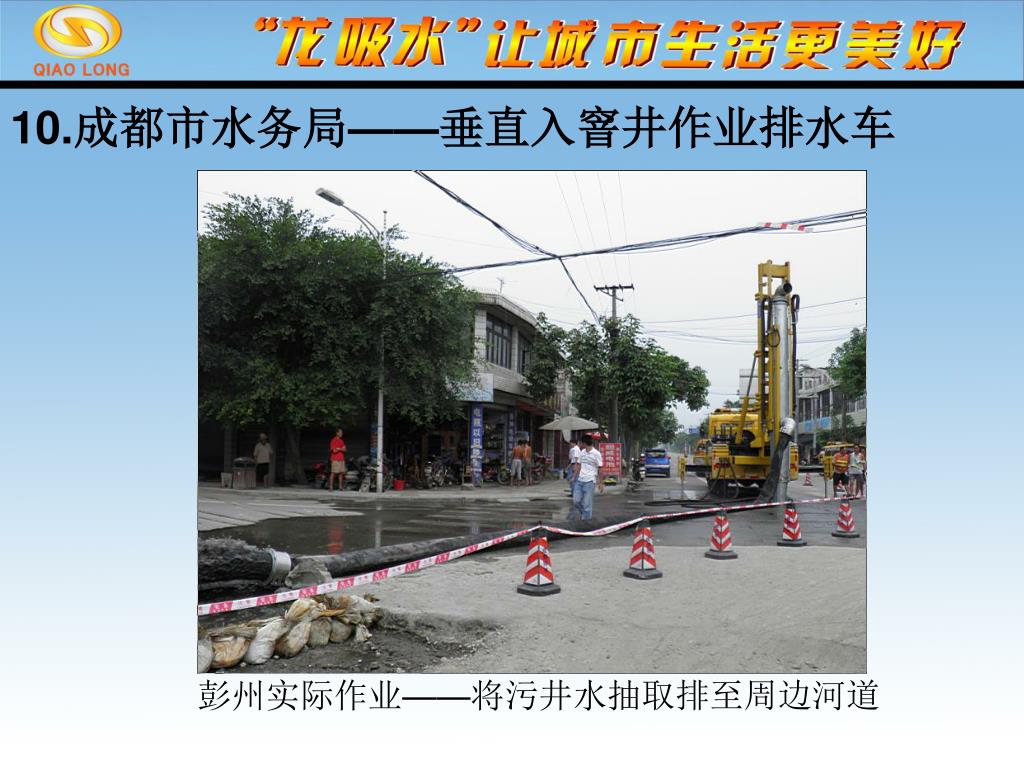

10.成都市水务局——垂直入窨井作业排水车 彭州实际作业——将污井水抽取排至周边河道
10.成都市水务局——垂直入窨井专用作业车 郫县实际作业——污水

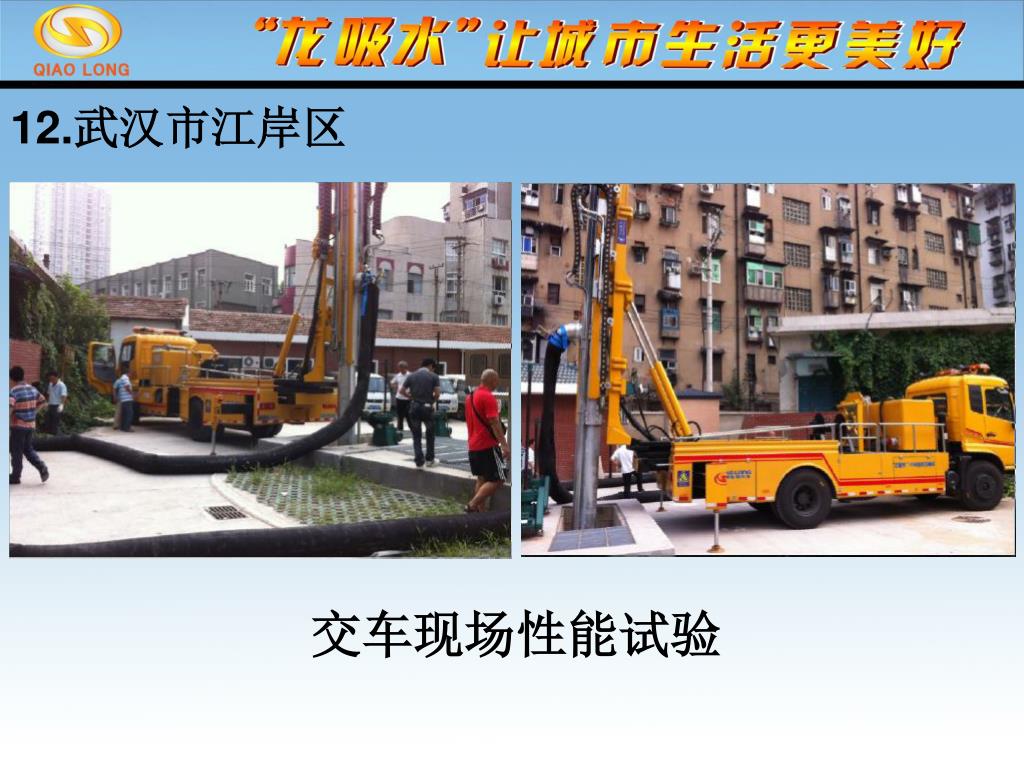

12.武汉市江岸区 交车现场性能试验
1、履带式移动泵站概述 适用范围： 大面积农田、沼泽地等特殊领域。 是整车式移动泵站的有力补充 履带式移动泵站于2011年10月12日成功下线，标志着侨龙公司自主研发创新的又一大成果，使排水车家族系列又增加了一款新品。
3、履带式移动泵站基本原理 通过发动机飞轮直接将动力传送至高压油泵，液压油通过油泵流向各控制单元（多路组合阀组、油路球阀）到达各执行元件（轴流泵、液压钢丝绞盘、伸缩油缸、液压支腿、排水软管液压收放绞盘）等，最后流回油箱。
