  1. Построение сечений многогранников (Метод следов)

  2. D M N P C A K B Условие задачи: Изобразите тетраэдр DABC и на ребрах DB, DC и BC отметьте соответственно точки M,N и K.Постройте точку пересечения: а) прямой MN и плоскости ABC; б) прямой KN и плоскости ABD. Построение:

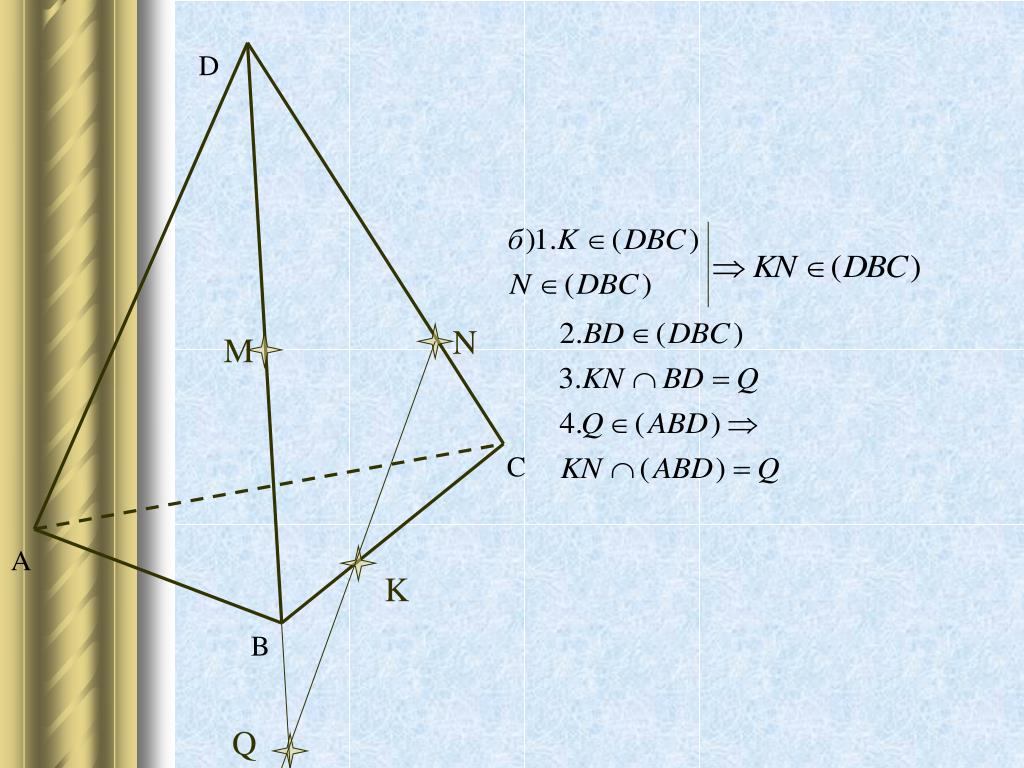

  3. D N M C A K B Q

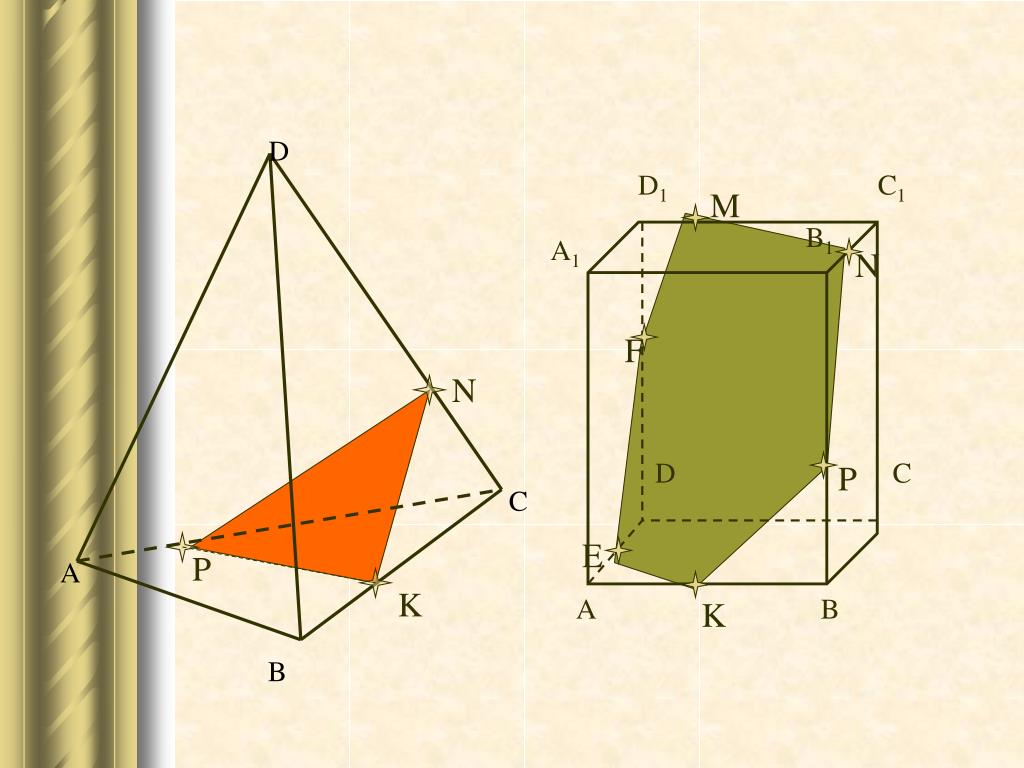

  4. D1 C1 B1 A1 D C A B D M N F N P C E P A K K B

  5. D P N B C E M A Q Задача 1: На ребрах AB, BD и CD тетраэдра ABCD отмечены точки M, N и P. Построить сечение плоскостью MNP Построение: MNPQ - искомое сечение

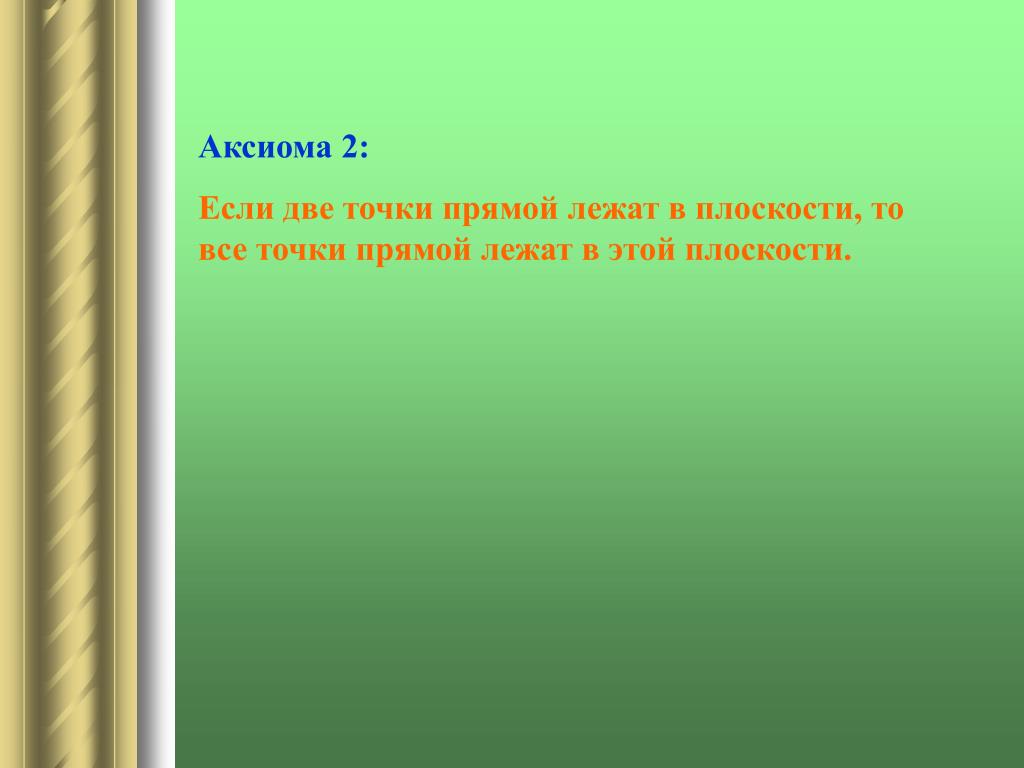

  6. Аксиома 2: Если две точки прямой лежат в плоскости, то все точки прямой лежат в этой плоскости.

  7. D R Q М B C A P Задача 2: Точка М лежит на боковой грани ADB тетраэдра DABC. Построить сечение тетраэдра плоскостью,проходящей через точку М параллельно основанию ABC. Построение: 1.MP||AB 2.PR||AC искомое сечение

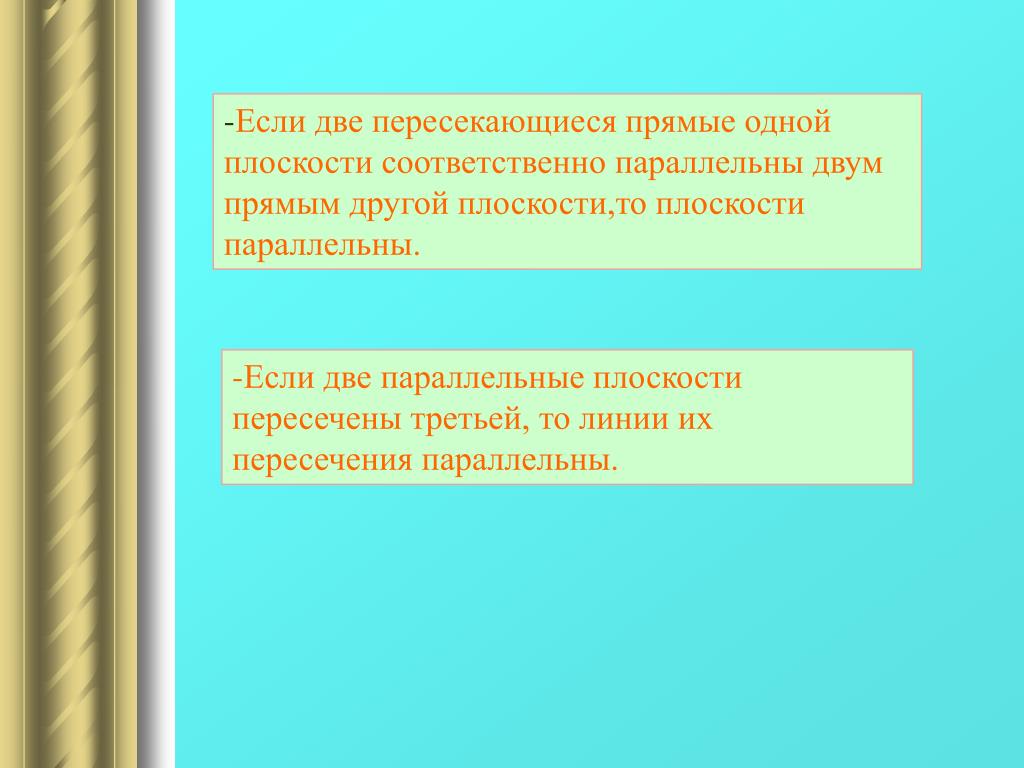

  8. -Если две пересекающиеся прямые одной плоскости соответственно параллельны двум прямым другой плоскости,то плоскости параллельны. -Если две параллельные плоскости пересечены третьей, то линии их пересечения параллельны.

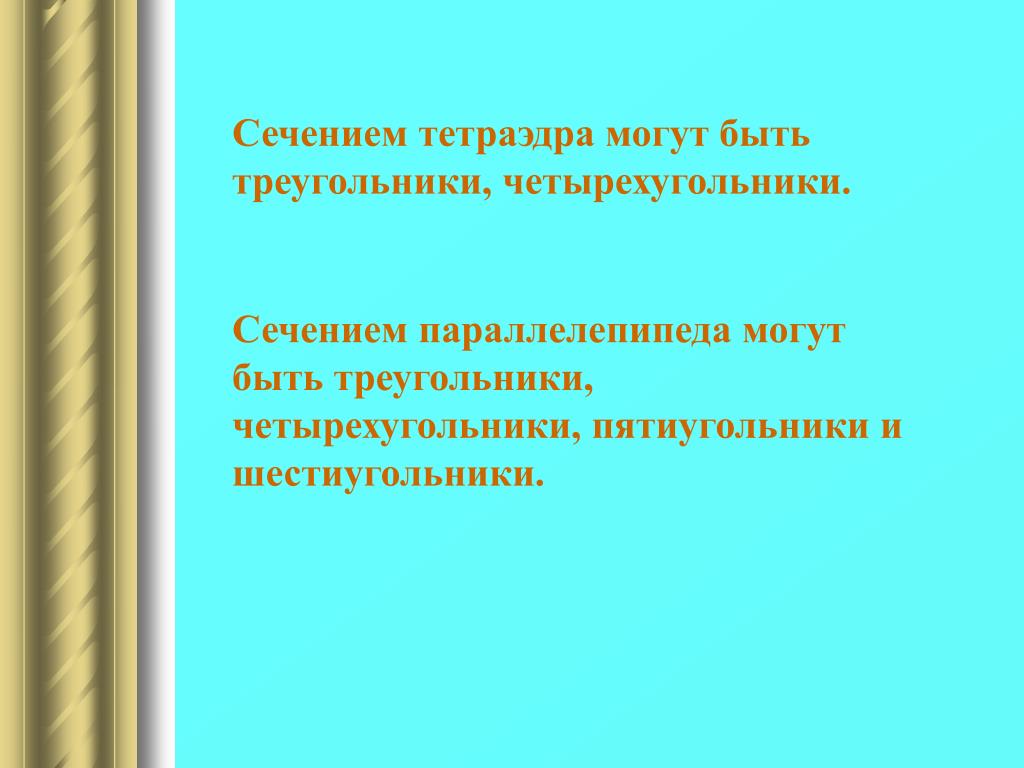

  9. Сечением тетраэдра могут быть треугольники, четырехугольники. Сечением параллелепипеда могут быть треугольники, четырехугольники, пятиугольники и шестиугольники.

  10. D1 C1 B1 A1 D C N A B М P На ребрах параллелепипеда даны три точки M, N и P. Построить сечение параллелепипеда плоскостью MNP. Построение: -искомое сечение

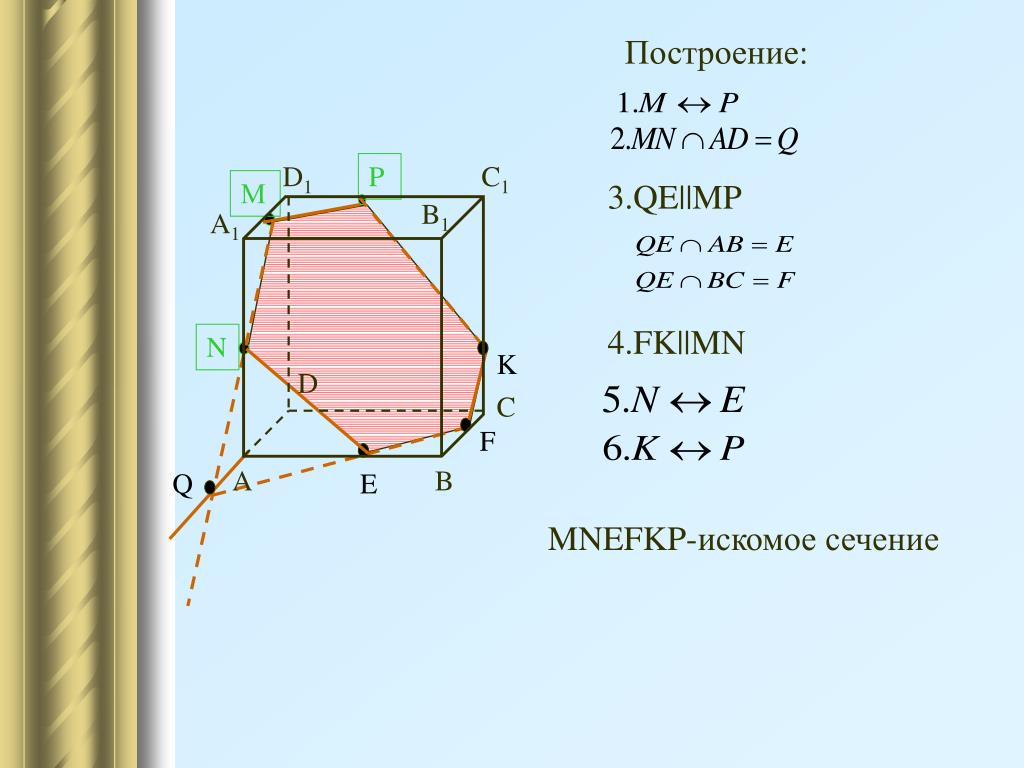

  11. D1 C1 B1 A1 P М D N A B Q C K F E Построение: 3.QE||MP 4.FK||MN MNEFKP-искомое сечение

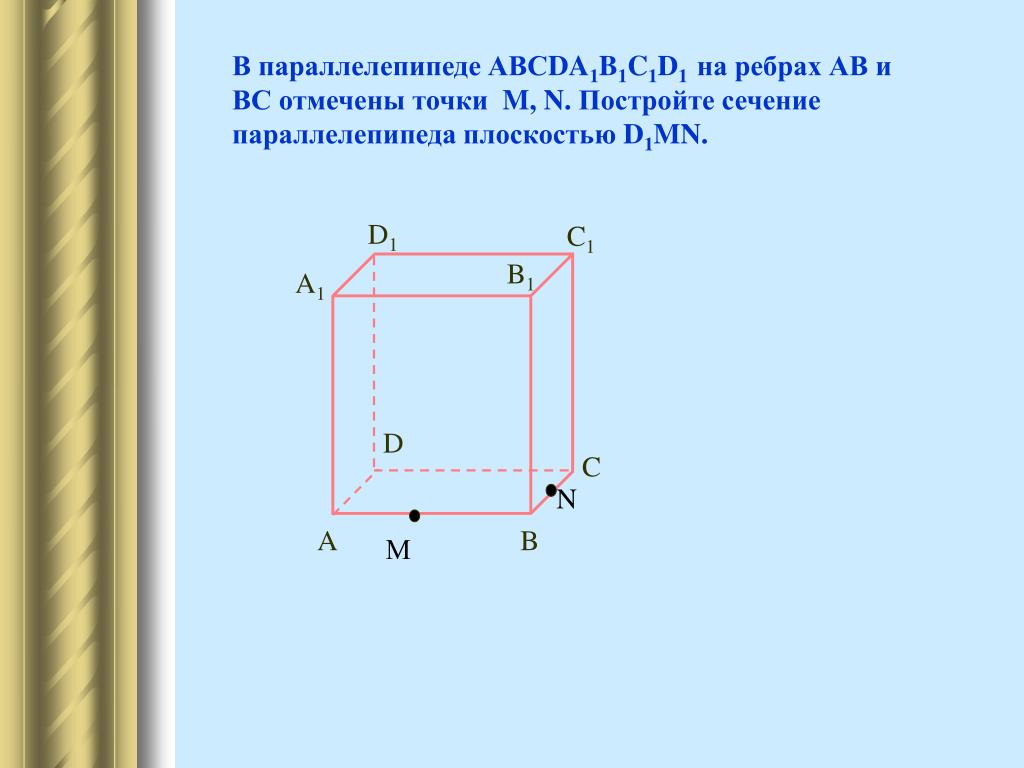

  12. D1 C1 B1 A1 М D C N A B В параллелепипеде АВСDA1B1C1D1 на ребрах АВ и ВСотмечены точки M, N. Постройте сечение параллелепипеда плоскостью D1MN.

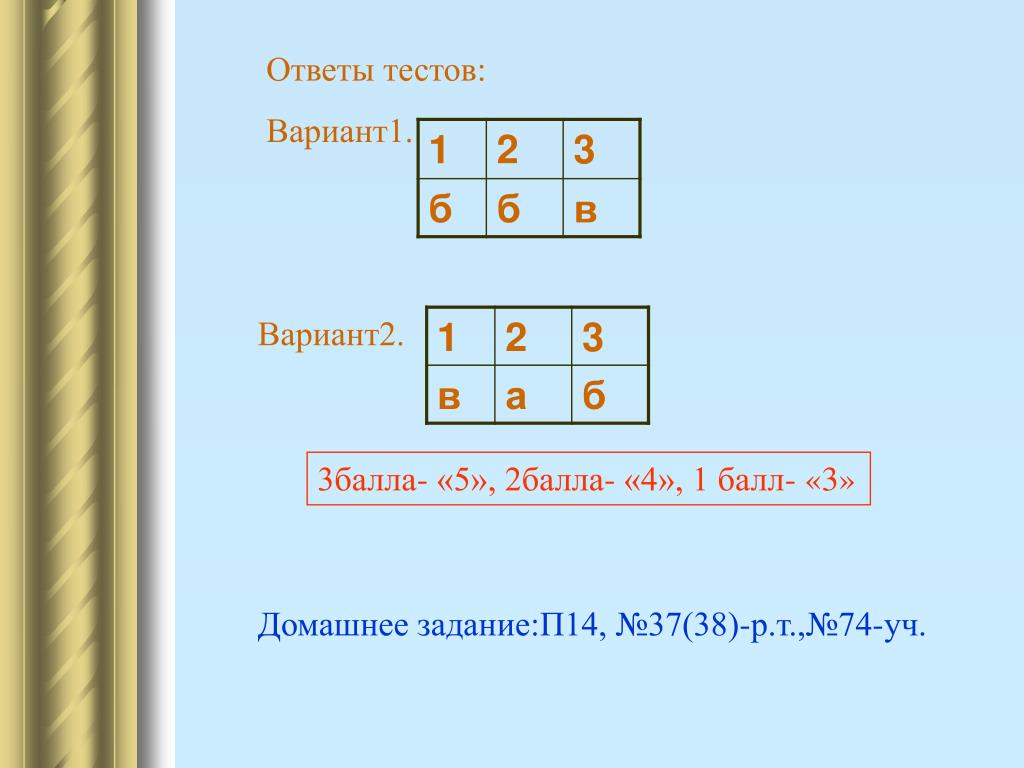

  13. Ответы тестов: Вариант1. Вариант2. 3балла- «5», 2балла- «4», 1 балл- «3» Домашнее задание:П14, №37(38)-р.т.,№74-уч.

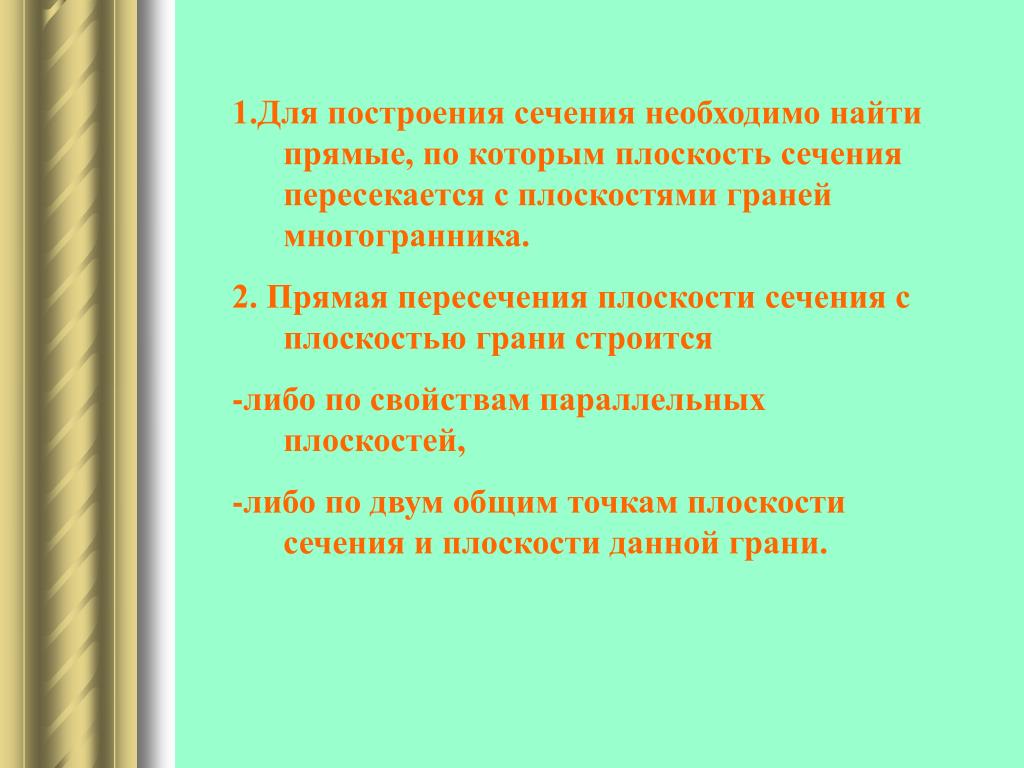

  14. 1.Для построения сечения необходимо найти прямые, по которым плоскость сечения пересекается с плоскостями граней многогранника. 2. Прямая пересечения плоскости сечения с плоскостью грани строится -либо по свойствам параллельных плоскостей, -либо по двум общим точкам плоскости сечения и плоскости данной грани.
