  1. 变频器综合实验箱操作简介 三菱变频器D700型 参数设置基本步骤

  2. 变频器综合实验箱基本功能介绍 变频器模块及变频器控制对象 特殊功能模块操作面板以及功能模块 触摸屏模块 PLC

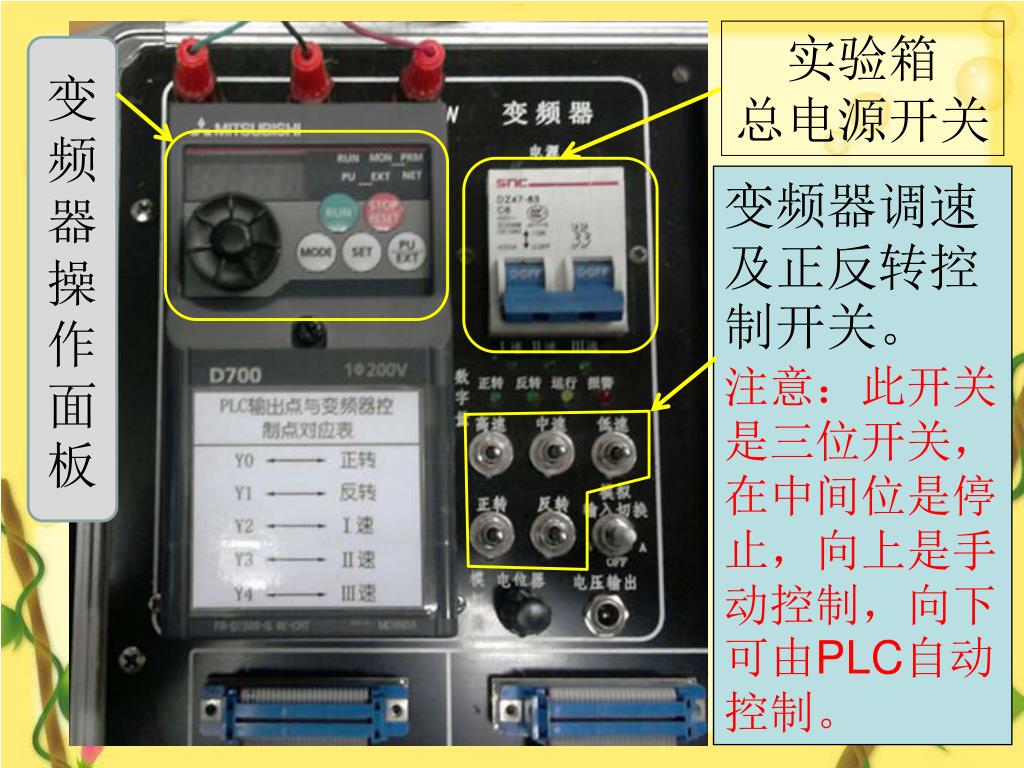

  3. 实验箱 总电源开关 变频器操作面板 变频器调速及正反转控制开关。 注意：此开关是三位开关，在中间位是停止，向上是手动控制，向下可由PLC自动控制。 变频器模块 控制开关排列及操作方法简介

  4. RUN：有运行信号时亮灯 或闪烁 MON：监视模式时亮灯 PRM：参数设定模式时 亮灯 单位显示：LED显示该单位时灯亮，两灯都不亮时显示的是电压值 LED显示：显示频率，参数编号等 变频器操作面板介绍 M旋钮： 用于变更频 率的设定值、 参数的设定 值 PU：PU模式时灯亮 EXT：外部运行模式 时灯亮 NET：网络运行模式 时灯亮 变频器设置的基本步骤 PU/EXT：用于切换PU与 外部运行模式。PU：面 板运行模式。EXT：外 部运行模式 MODE：用于切换各种设 定模式，与【SET】配 合可设定变频器参数 SET：运行时 可在Hz、A、 V间顺序切换 RUN：在PU模式下可启动变频器 STOP/RESET:停止运行指令 注：以上均为简单说明，详细请看说明书

  5. 开机检查步骤： 首先检查控制开关，让其均处于中间位。 然后打开电源。此时操作面板的这些灯会亮。 若ＰＵ灯不亮，请按【ＰＵ／ＥＸＴ】 若仍是不亮就要进入参数设置使Ｐｒ.79=1 详细方法，见后续设置步骤 E

  6. 参数设置方法： 接通电源后，面板应有如下显示 开始参数设置前先检查PU灯是否亮，若亮可以进行如下操作。 若PU灯不亮而前述方法无效，则就需要将“参数Pr.79”设为 1 具体操作步骤如下。 以“参数全部清除ALLC=1”为例再次演示参数设置的步骤。 全部参数设置完毕后按【MODE】退出，详见如下步骤。 重复上述步骤，先旋转旋钮，选择 ALLC，按【SET】一次出现 0，再转动旋钮，选择1，按【SET】一次，1 和 ALLC 闪烁，3 秒内再次按【SET】确定。然后再次按【SET】进入参数选择，液晶显示 ER.CL。 当设置完所有给出的参数后，要退出参数设置，进入监控状态。按【MODE】一次，显示屏显示E－－－表示参数设置正确；然后再按一次【MODE】退出参数设置，一般显示0.00Hz。设置完成，变频器可以运行。如出现别的字符可能是变频器报错，需消除报错原因后才能运行。 进入参数设置模式后，先旋转旋钮，选择 P.79，按【SET】一次出现 2，再转动旋钮，选择1，按【SET】一次，1和 P.79闪烁，3秒内再次按【SET】确定。然后再次按【SET】进入参数选择，液晶显示 P.125。 1.按【MODE】，出现P.0或其它参数 2.旋转旋钮，参数出现变化 E G G G G G G G G G G G

  7. 变频器基本设置方法介绍完毕
