  1. 雲 端 N D E 管 制 系 統 http://cloudnde.fpg.com.tw 塑化工務部經理室技術組 蕭添賓 製作

  2. 目 的 隨時隨地，藉由銲口NDE檢驗紀錄，精確掌握工程品質與進度。 原 理 利用網際網路，將現行銲口NDE檢驗所須資料文件，整合於同一平台，提供使用者上網進行各項資料輸入與查詢。

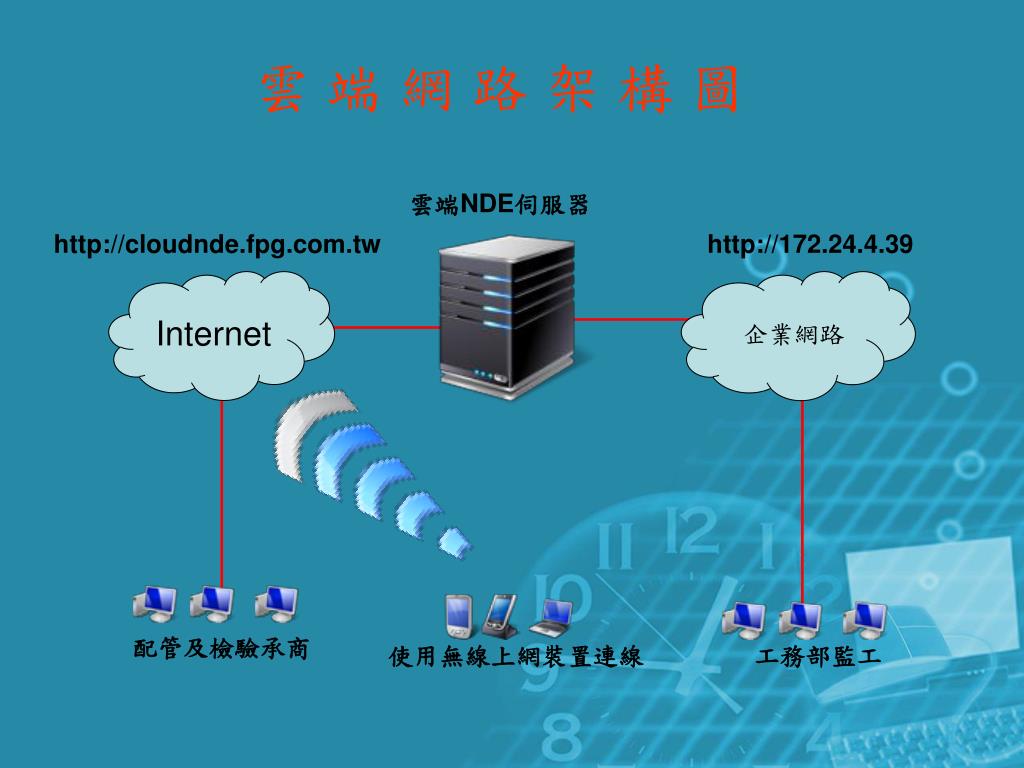

  3. 雲 端 網 路 架 構 圖 雲端NDE伺服器 http://cloudnde.fpg.com.tw http://172.24.4.39 Internet 企業網路 配管及檢驗承商 使用無線上網裝置連線 工務部監工

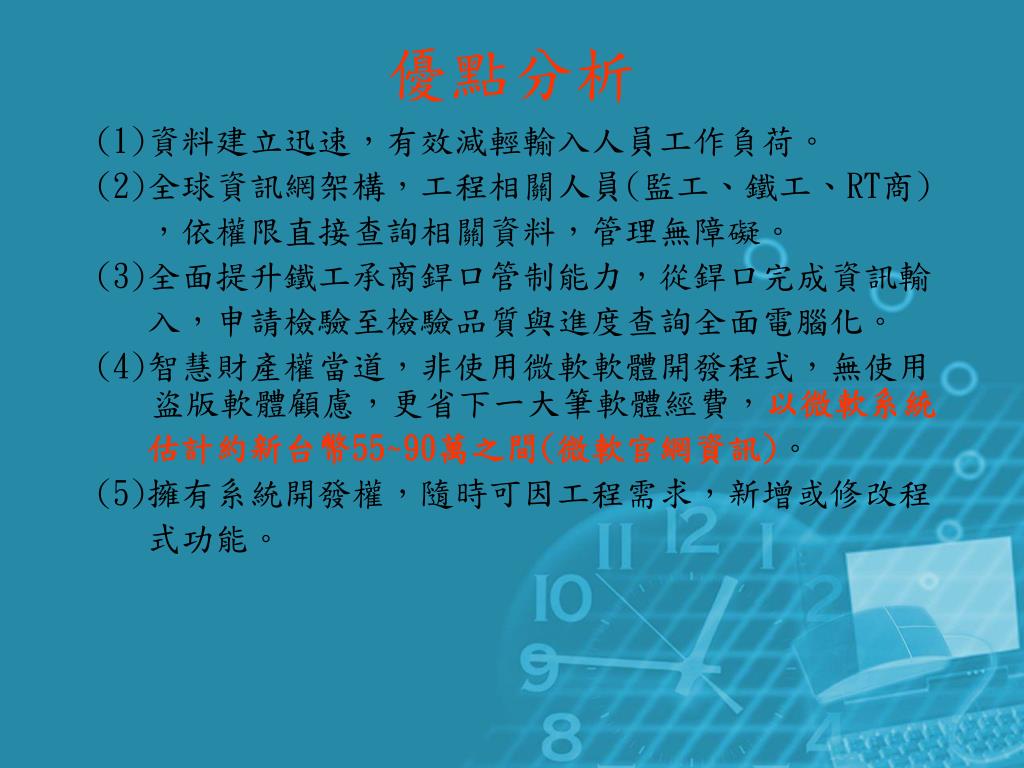

  4. 優點分析 (1)資料建立迅速，有效減輕輸入人員工作負荷。 (2)全球資訊網架構，工程相關人員(監工、鐵工、RT商) ，依權限直接查詢相關資料，管理無障礙。 (3)全面提升鐵工承商銲口管制能力，從銲口完成資訊輸 入，申請檢驗至檢驗品質與進度查詢全面電腦化。 (4)智慧財產權當道，非使用微軟軟體開發程式，無使用 盜版軟體顧慮，更省下一大筆軟體經費，以微軟系統 估計約新台幣55~90萬之間(微軟官網資訊)。 (5)擁有系統開發權，隨時可因工程需求，新增或修改程 式功能。

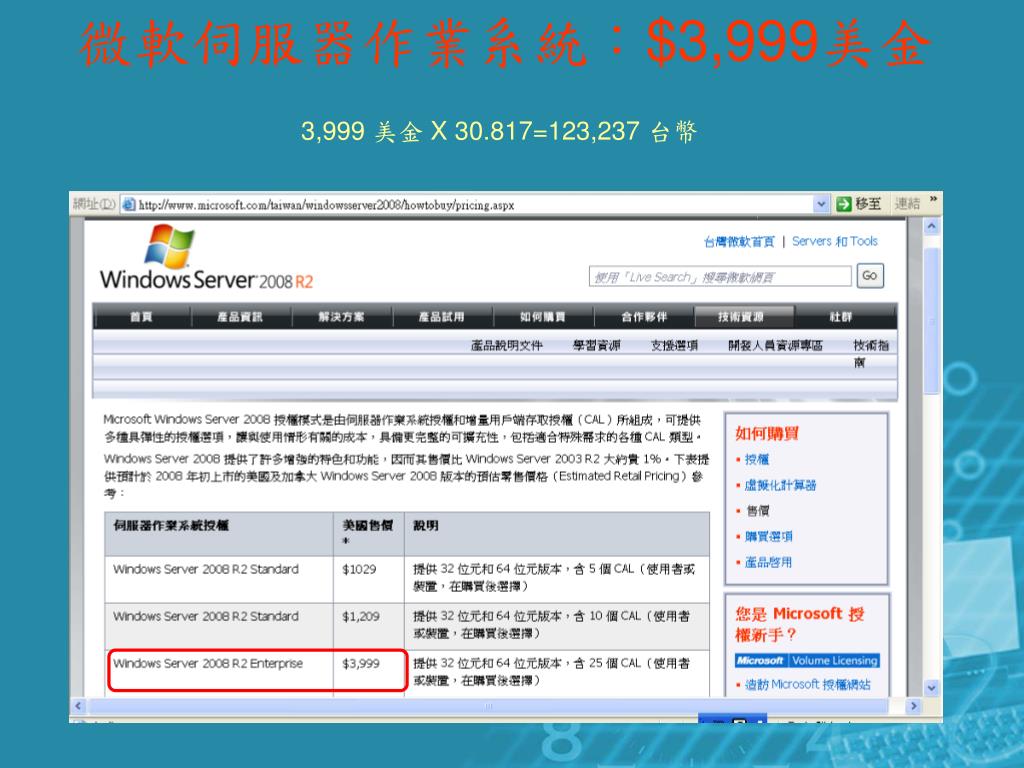

  5. 微軟伺服器作業系統：$3,999美金 3,999 美金X 30.817=123,237 台幣

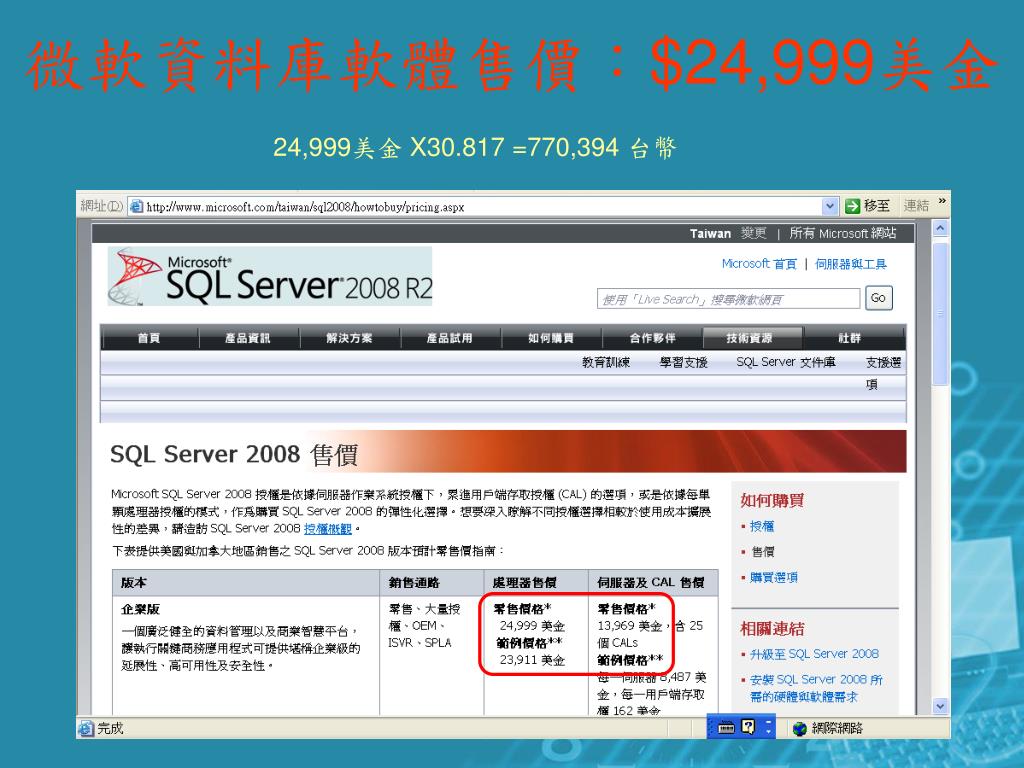

  6. 微軟資料庫軟體售價：$24,999美金 24,999美金X30.817 =770,394 台幣

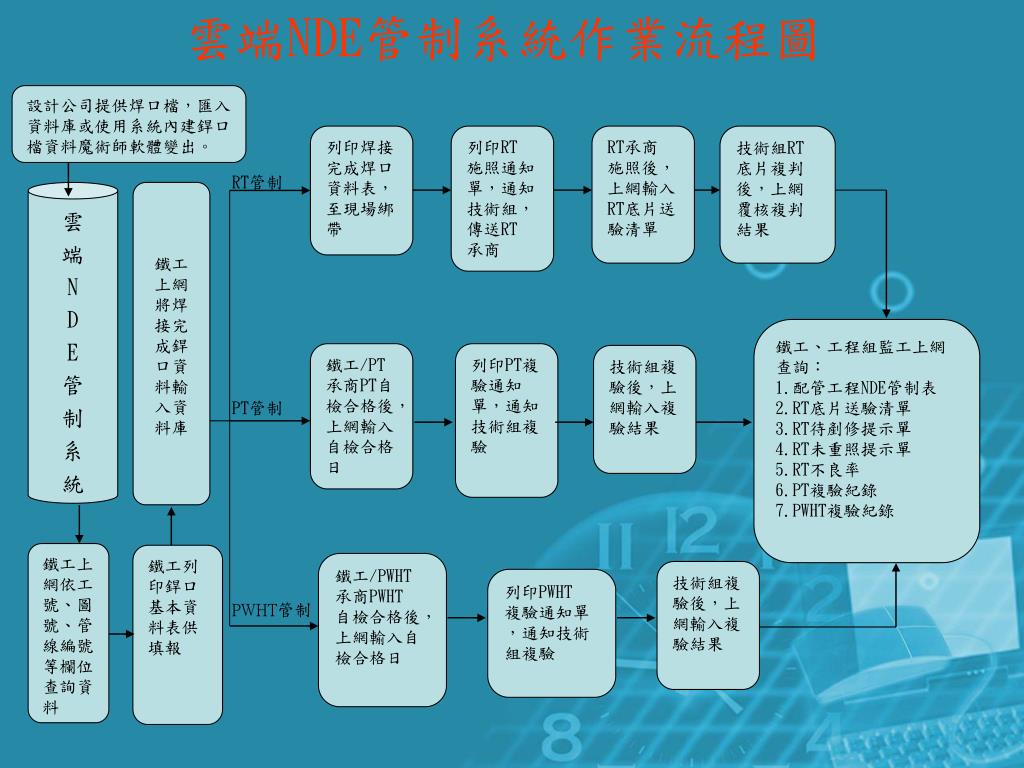

  7. 雲端NDE管制系統作業流程圖 設計公司提供焊口檔，匯入資料庫或使用系統內建銲口檔資料魔術師軟體變出。 列印焊接 完成焊口 資料表， 至現場綁 帶 列印RT 施照通知 單，通知 技術組， 傳送RT 承商 RT承商 施照後， 上網輸入RT底片送驗清單 技術組RT底片複判後，上網 覆核複判結果 RT管制 雲 端 N D E 管 制 系 統 鐵工上網將焊接完成銲口資料輸入資料庫 鐵工、工程組監工上網查詢： 1.配管工程NDE管制表 2.RT底片送驗清單 3.RT待剷修提示單 4.RT未重照提示單 5.RT不良率 6.PT複驗紀錄 7.PWHT複驗紀錄 鐵工/PT承商PT自檢合格後，上網輸入自檢合格日 列印PT複驗通知 單，通知技術組複驗 技術組複 驗後，上 網輸入複 驗結果 PT管制 鐵工上網依工號、圖號、管線編號等欄位查詢資料 鐵工列印銲口基本資料表供填報 鐵工/PWHT 承商PWHT 自檢合格後，上網輸入自檢合格日 技術組複驗後，上網輸入複驗結果 列印PWHT 複驗通知單 ，通知技術 組複驗 PWHT管制

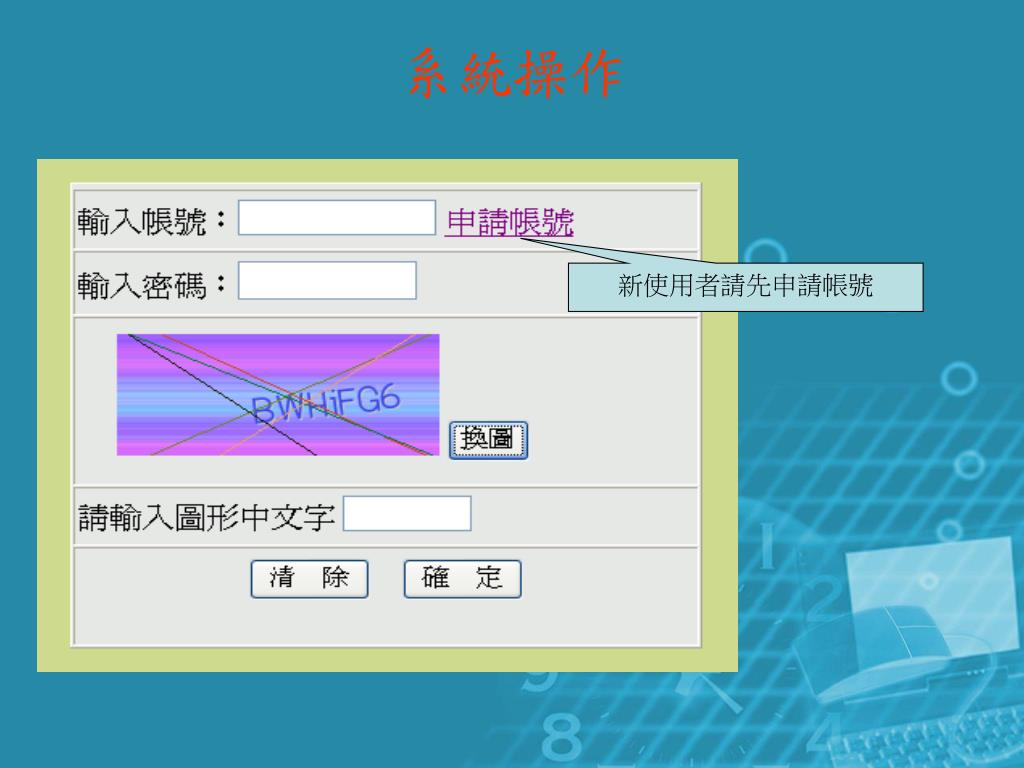

  8. 系統操作 新使用者請先申請帳號

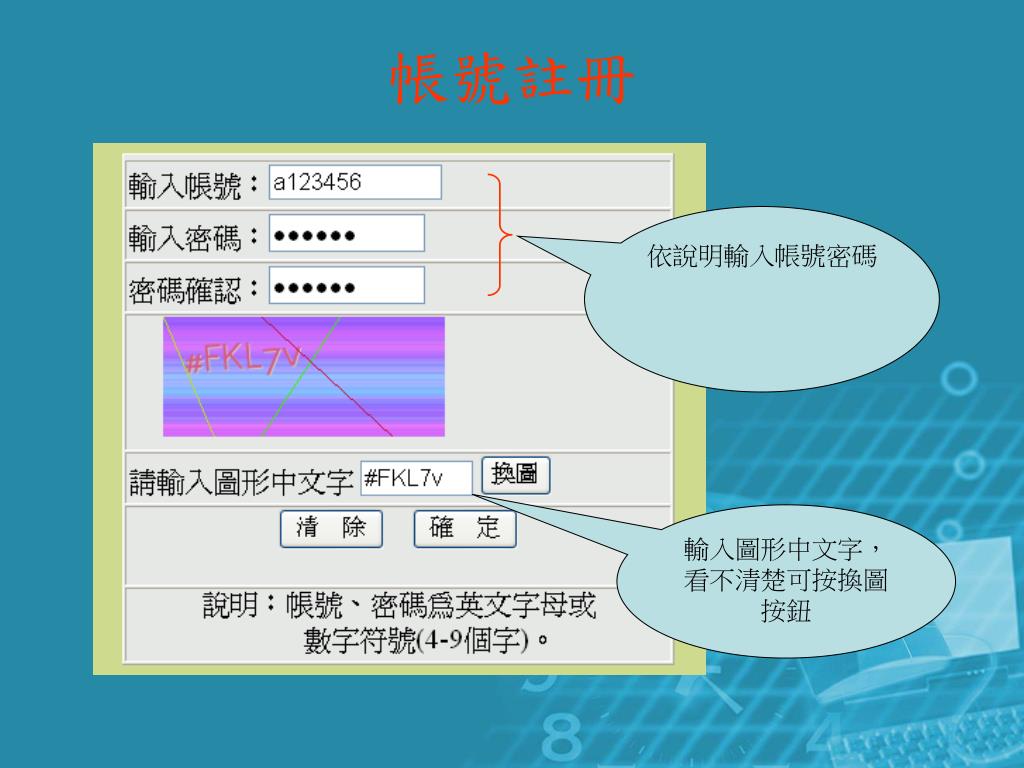

  9. 帳號註冊 依說明輸入帳號密碼 輸入圖形中文字，看不清楚可按換圖按鈕

  10. 系 統 權 限

  11. 輸入申請資料

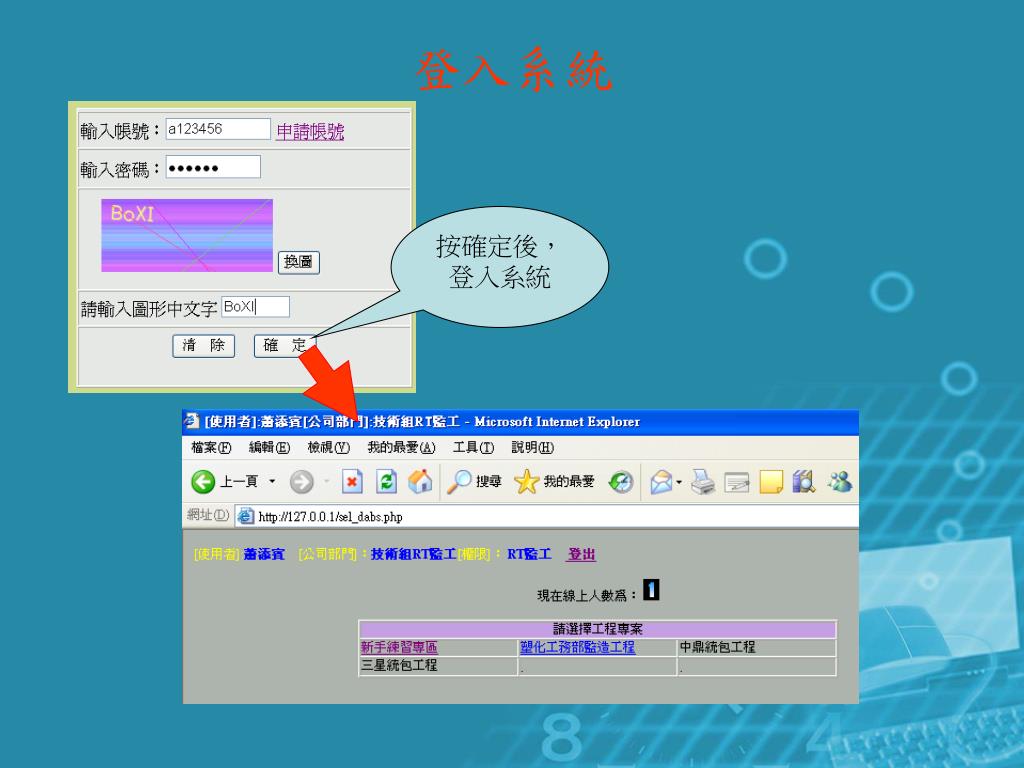

  12. 登入系統 按確定後，登入系統

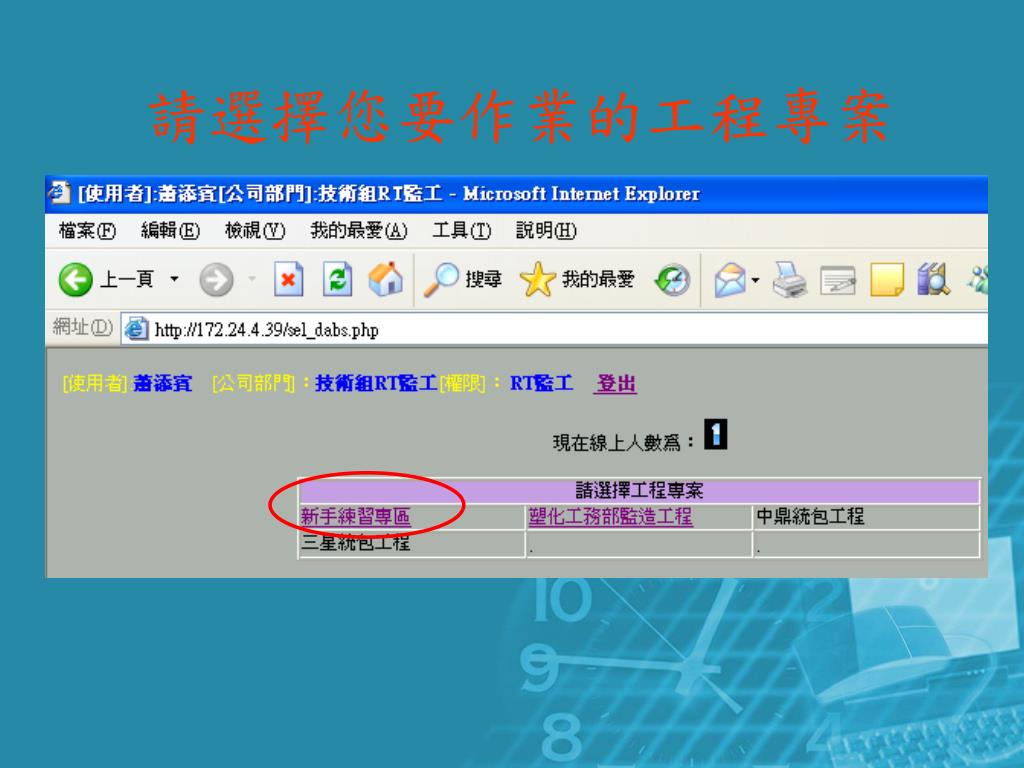

  13. 請選擇您要作業的工程專案

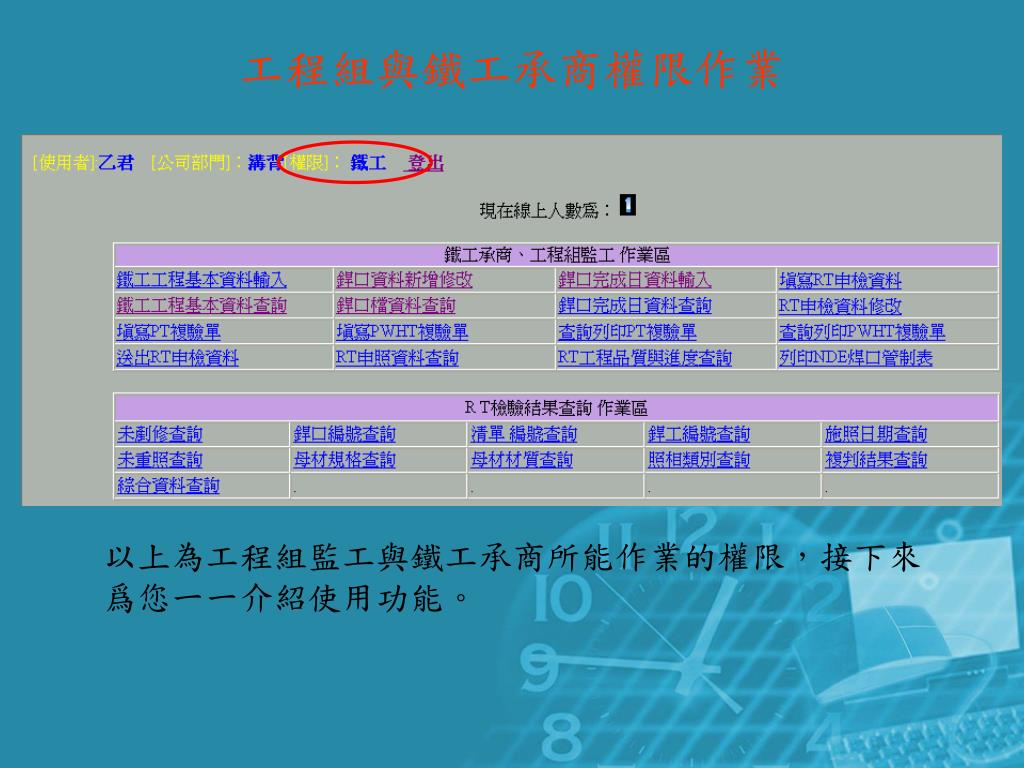

  14. 工程組與鐵工承商權限作業 以上為工程組監工與鐵工承商所能作業的權限，接下來爲您一一介紹使用功能。

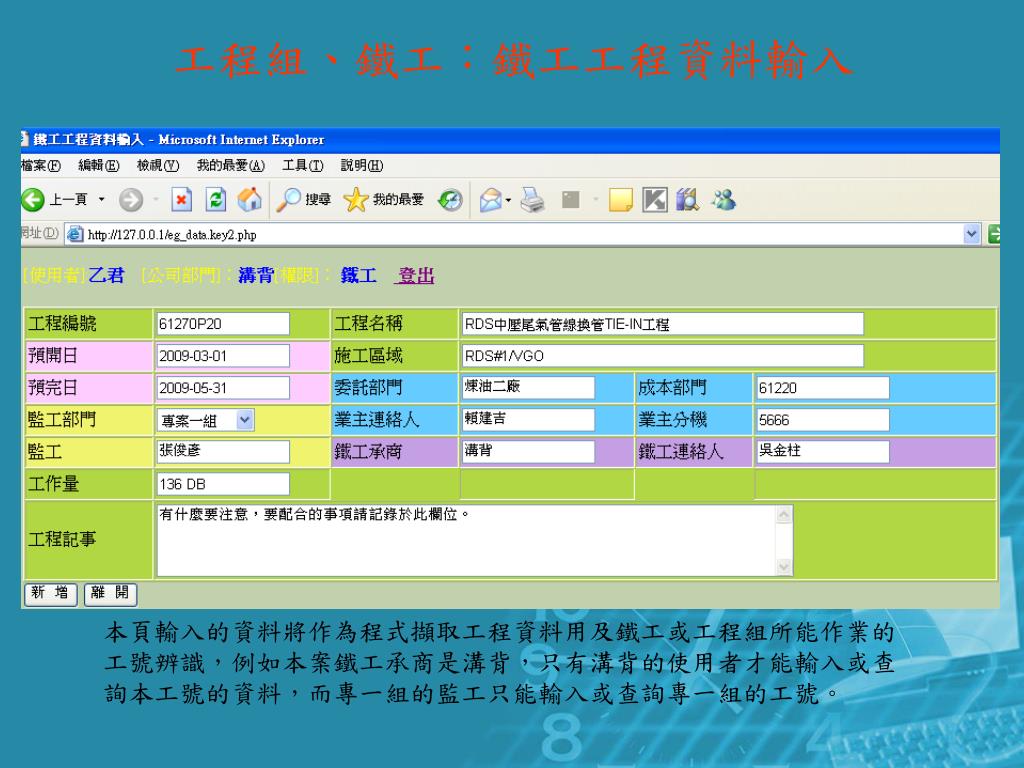

  15. 工程組、鐵工：鐵工工程資料輸入 本頁輸入的資料將作為程式擷取工程資料用及鐵工或工程組所能作業的工號辨識，例如本案鐵工承商是溝背，只有溝背的使用者才能輸入或查詢本工號的資料，而專一組的監工只能輸入或查詢專一組的工號。

  16. 工程組、鐵工：鐵工工程資料查詢

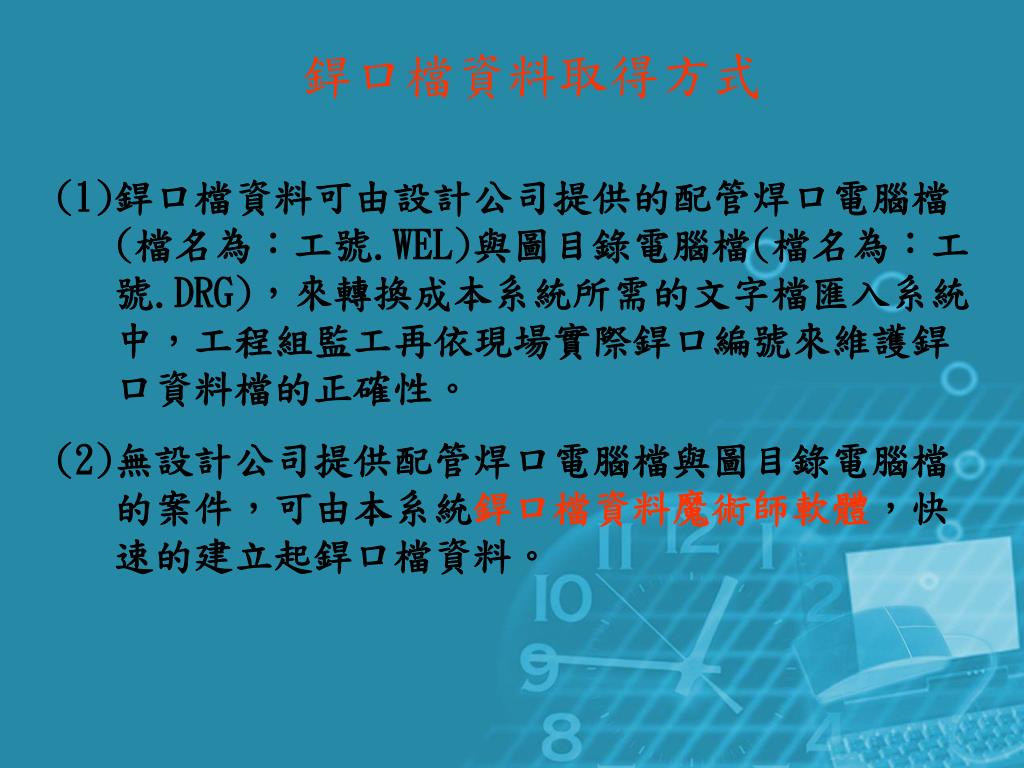

  17. 銲口檔資料取得方式 (1)銲口檔資料可由設計公司提供的配管焊口電腦檔(檔名為：工號.WEL)與圖目錄電腦檔(檔名為：工 號.DRG)，來轉換成本系統所需的文字檔匯入系統 中，工程組監工再依現場實際銲口編號來維護銲 口資料檔的正確性。 (2)無設計公司提供配管焊口電腦檔與圖目錄電腦檔 的案件，可由本系統銲口檔資料魔術師軟體，快 速的建立起銲口檔資料。

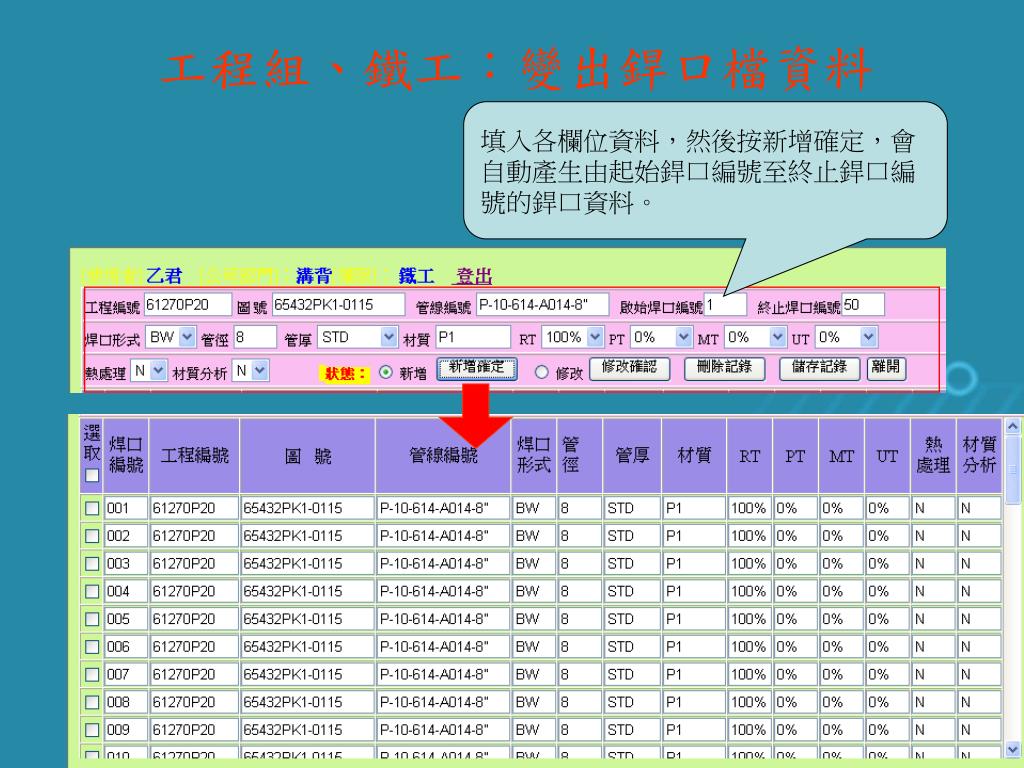

  18. 工程組、鐵工：變出銲口檔資料 填入各欄位資料，然後按新增確定，會自動產生由起始銲口編號至終止銲口編號的銲口資料。

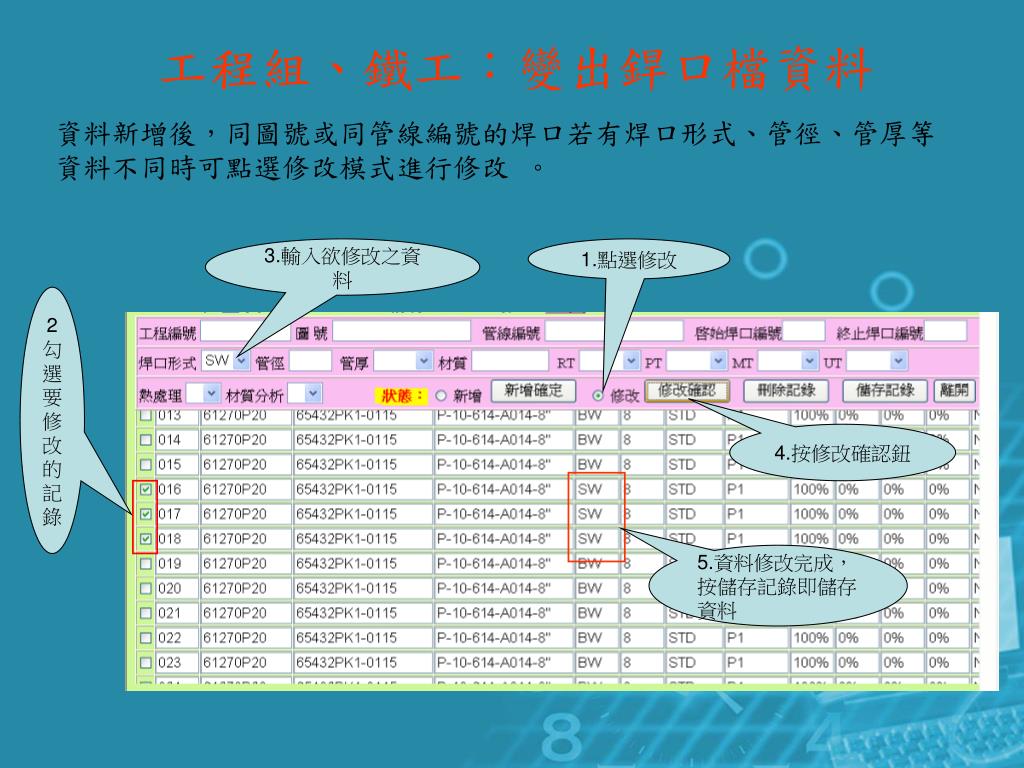

  19. 工程組、鐵工：變出銲口檔資料 資料新增後，同圖號或同管線編號的焊口若有焊口形式、管徑、管厚等資料不同時可點選修改模式進行修改 。 3.輸入欲修改之資料 1.點選修改 2勾選要修改的記錄 4.按修改確認鈕 5.資料修改完成，按儲存記錄即儲存資料

  20. 工程組、鐵工：銲口檔資料查詢 銲口檔資料輸入後，可於本頁依工號、圖號、管線編號等欄位查詢、列印資料。

  21. 工程組、鐵工：銲口檔資料列印 鐵工可列印銲口基本資料表，至現場配合圖面，將焊接完成焊口寫上銲口編號，並紀錄焊接完成日與銲工編號。

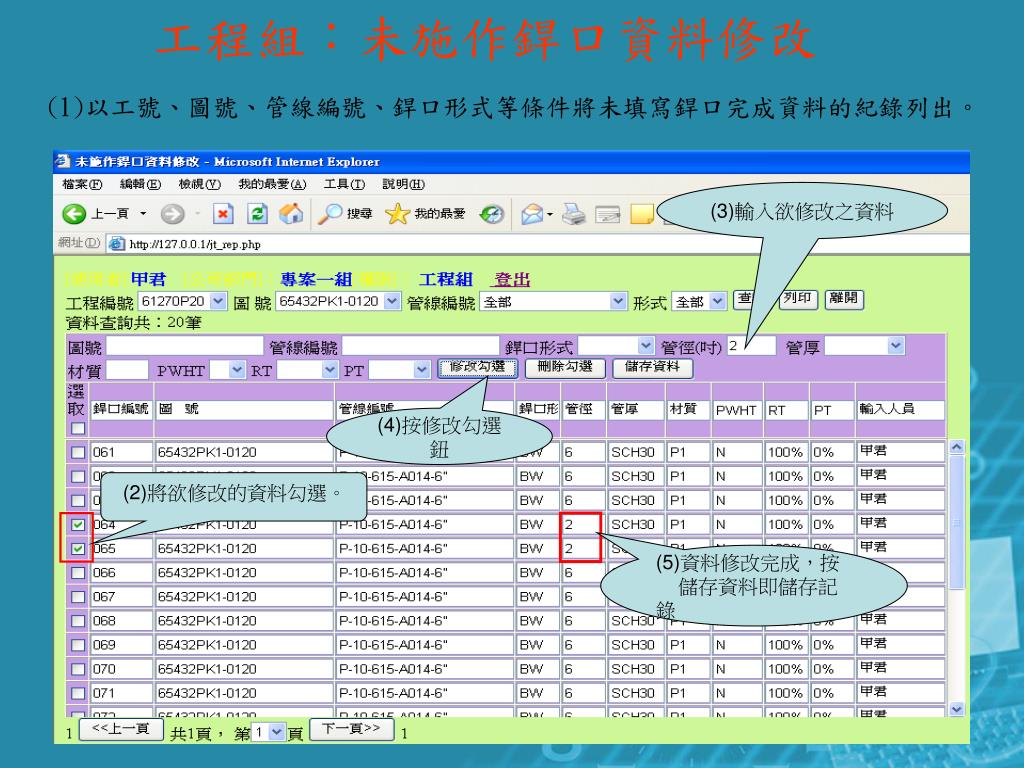

  22. 工程組：未施作銲口資料修改 (1)以工號、圖號、管線編號、銲口形式等條件將未填寫銲口完成資料的紀錄列出。 (3)輸入欲修改之資料 (4)按修改勾選鈕 (2)將欲修改的資料勾選。 (5)資料修改完成，按 儲存資料即儲存記錄

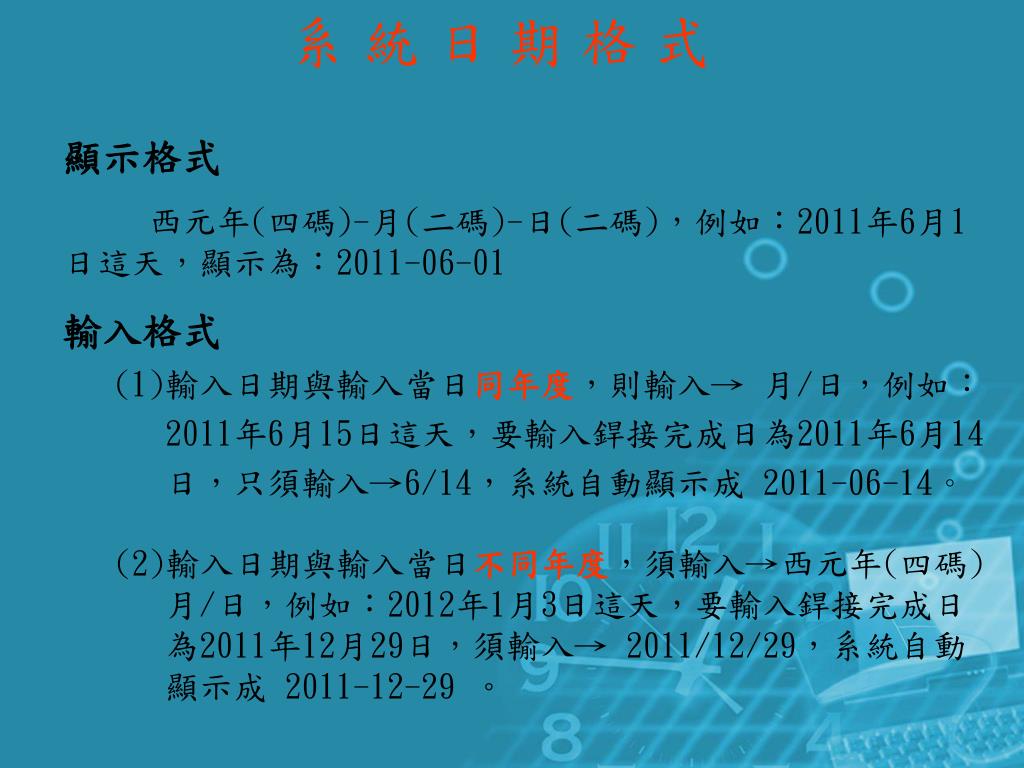

  23. 系 統 日 期 格 式 顯示格式 西元年(四碼)-月(二碼)-日(二碼)，例如：2011年6月1日這天，顯示為：2011-06-01 輸入格式 (1)輸入日期與輸入當日同年度，則輸入→ 月/日，例如： 2011年6月15日這天，要輸入銲接完成日為2011年6月14 日，只須輸入→6/14，系統自動顯示成 2011-06-14。 (2)輸入日期與輸入當日不同年度，須輸入→西元年(四碼) 月/日，例如：2012年1月3日這天，要輸入銲接完成日 為2011年12月29日，須輸入→ 2011/12/29，系統自動 顯示成 2011-12-29 。

  24. 工程組、鐵工：焊接完成銲口資料輸入 將焊接完成銲口資料輸入電腦，(1)先依工號、圖號，管線編號等條件，將銲口資料列出。 (4)按填入勾選 (2)勾選銲口 (3)輸入銲工編號及銲接完成日 (5)資料填入勾選記錄中

  25. 工程組、鐵工：焊接完成銲口資料查詢修改 焊接完成銲口資料輸入後，可於本頁進行查詢，在未傳送申檢狀況下，可進行銲工編號、焊接完成日修改。 傳送申檢後，將無法修改

  26. 工程組、鐵工：列印銲接完成銲口資料表 將銲接完成銲口資料列印出來，於綁帶上寫上銲口編號，至現場綁帶，準備申請RT施照。

  27. 工程組、鐵工：填寫施照通知單 鐵工綁帶完成後，於本頁將欲申檢的銲口填上施照類別、銲口位置、希望完成日等資料，準備傳送申檢

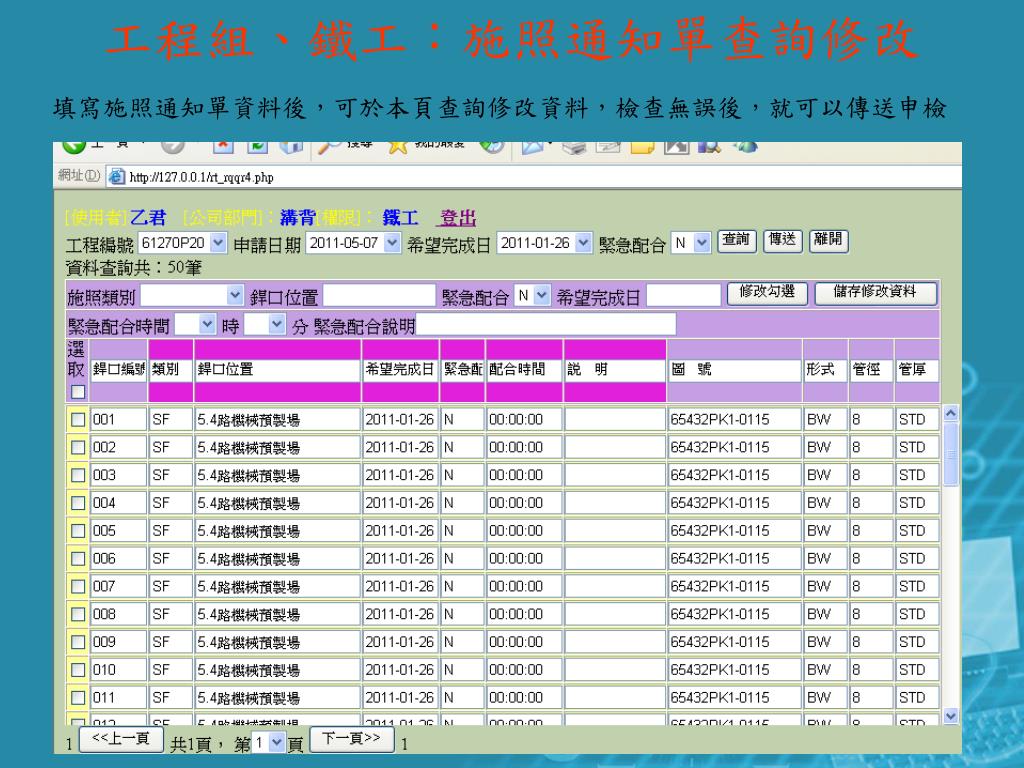

  28. 工程組、鐵工：施照通知單查詢修改 填寫施照通知單資料後，可於本頁查詢修改資料，檢查無誤後，就可以傳送申檢

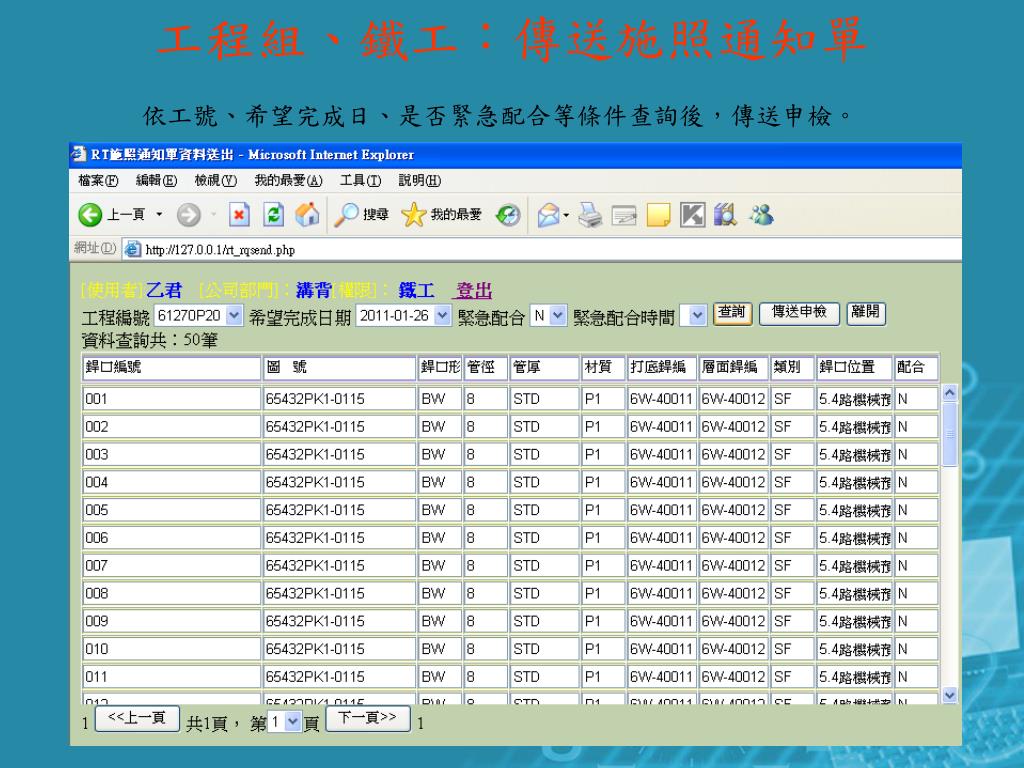

  29. 工程組、鐵工：傳送施照通知單 依工號、希望完成日、是否緊急配合等條件查詢後，傳送申檢。

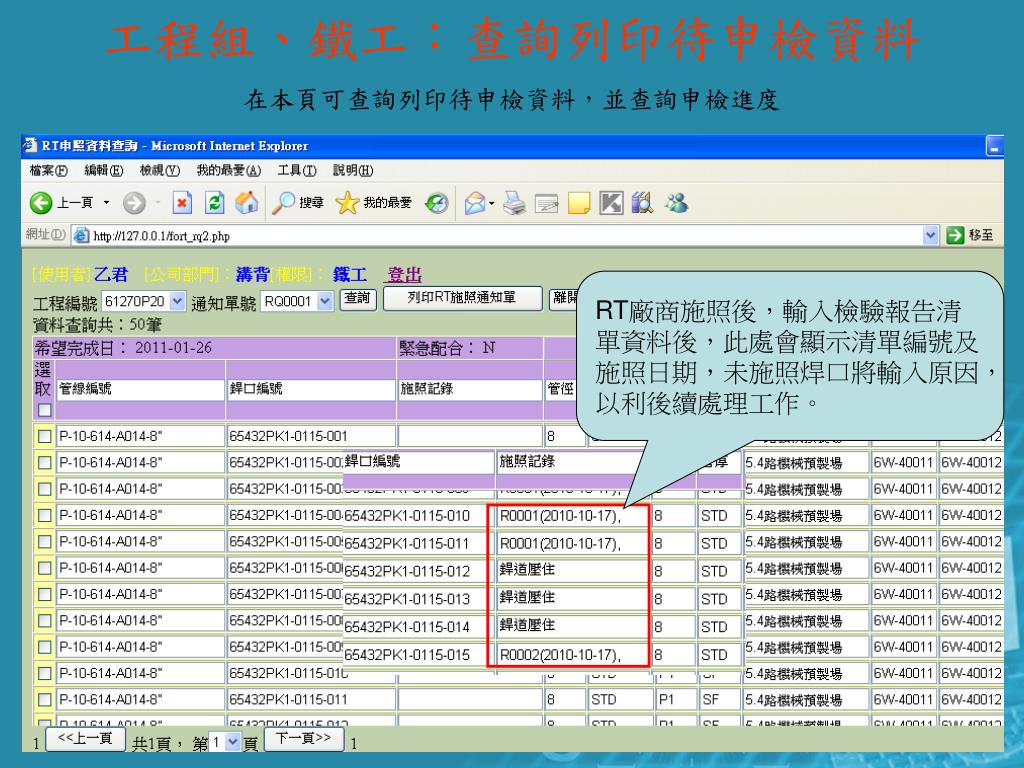

  30. 工程組、鐵工：查詢列印待申檢資料 在本頁可查詢列印待申檢資料，並查詢申檢進度 RT廠商施照後，輸入檢驗報告清單資料後，此處會顯示清單編號及施照日期，未施照焊口將輸入原因，以利後續處理工作。

  31. 工程組、鐵工：查詢列印待申檢資料 列印施照通知單傳送技術組，通知RT廠商施照

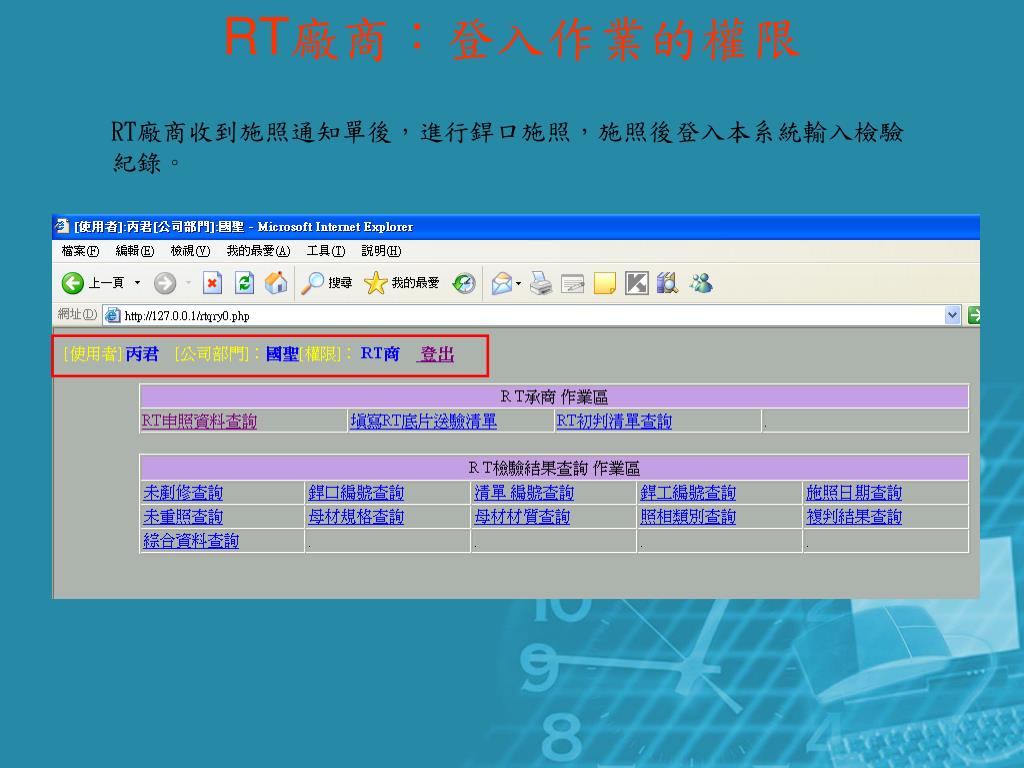

  32. RT廠商：登入作業的權限 RT廠商收到施照通知單後，進行銲口施照，施照後登入本系統輸入檢驗紀錄。

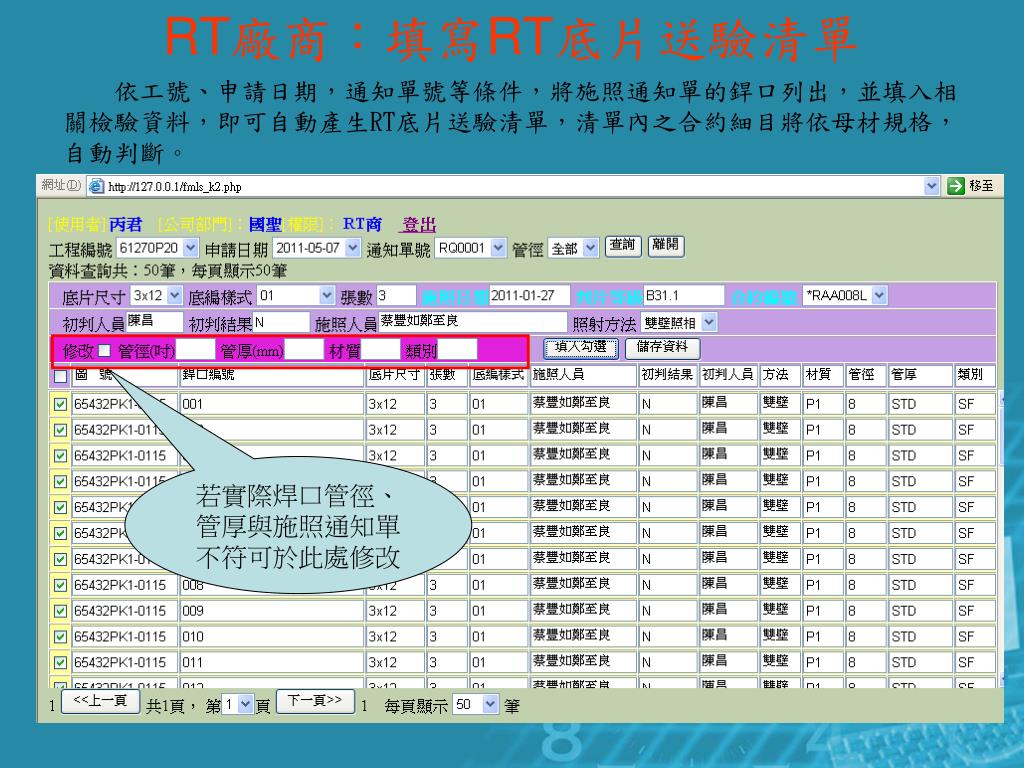

  33. RT廠商：填寫RT底片送驗清單 依工號、申請日期，通知單號等條件，將施照通知單的銲口列出，並填入相關檢驗資料，即可自動產生RT底片送驗清單，清單內之合約細目將依母材規格，自動判斷。 若實際焊口管徑、管厚與施照通知單不符可於此處修改

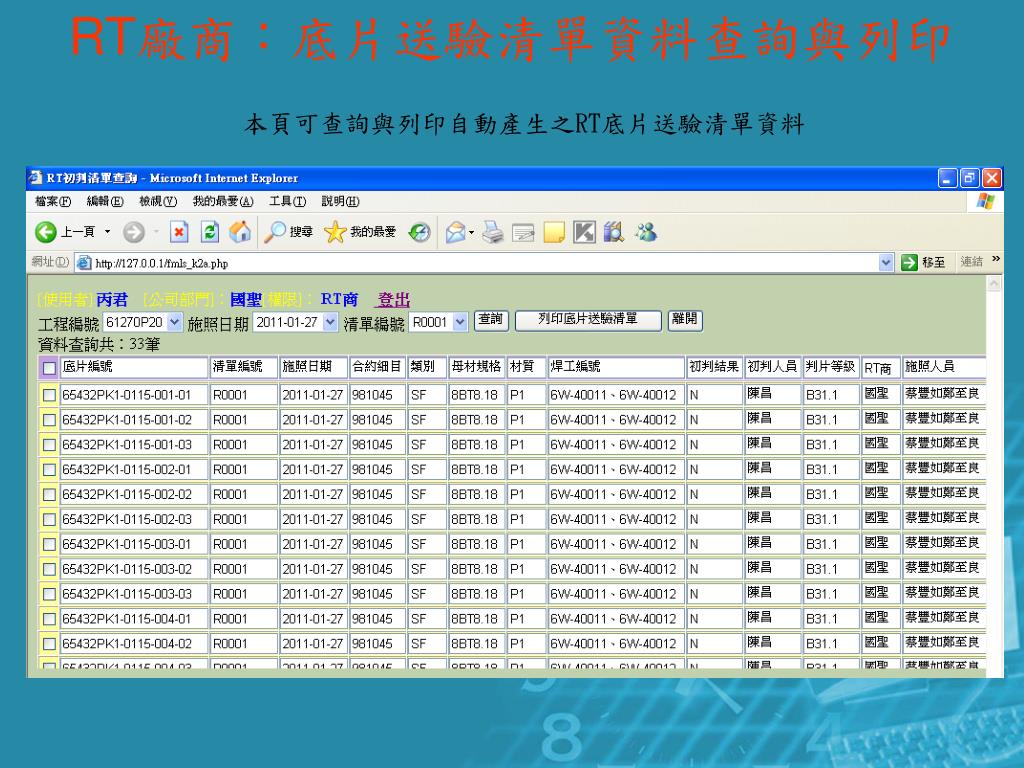

  34. RT廠商：底片送驗清單資料查詢與列印 本頁可查詢與列印自動產生之RT底片送驗清單資料

  35. RT廠商：RT底片送驗清單列印

  36. RT廠商：未施照銲口原因輸入 若有未施照焊口，須於本頁輸入原因，讓相關工程人員了解，以便後續處理工作進行，而不擔誤工程推展。

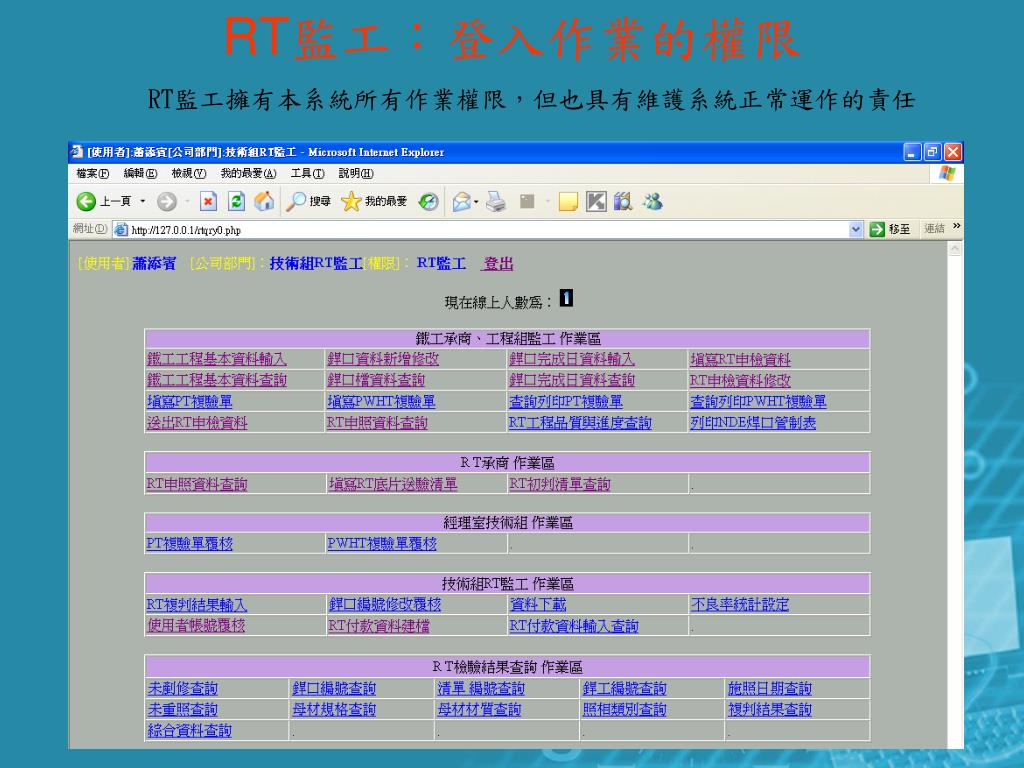

  37. RT監工：登入作業的權限 RT監工擁有本系統所有作業權限，但也具有維護系統正常運作的責任

  38. RT監工：輸入複判結果 RT監工底片複判完畢後，依工程編號與清單編號為條件，將RT底片送驗清單資料列出，然後輸入複判人員與複判結果

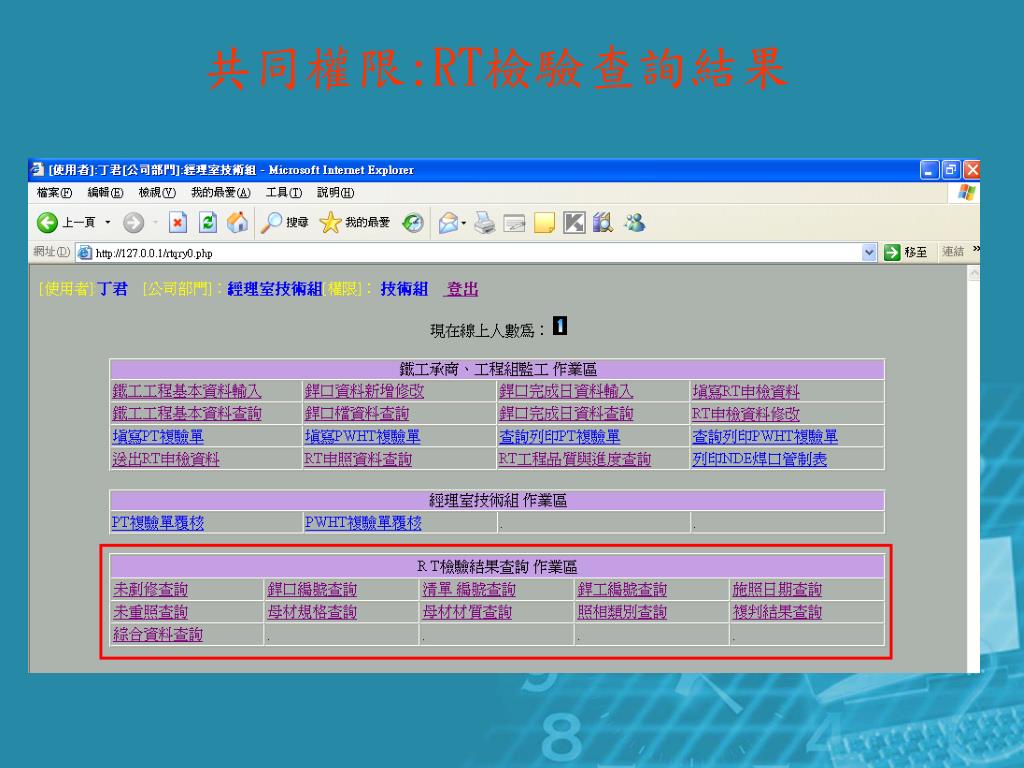

  39. 共同權限:RT檢驗查詢結果

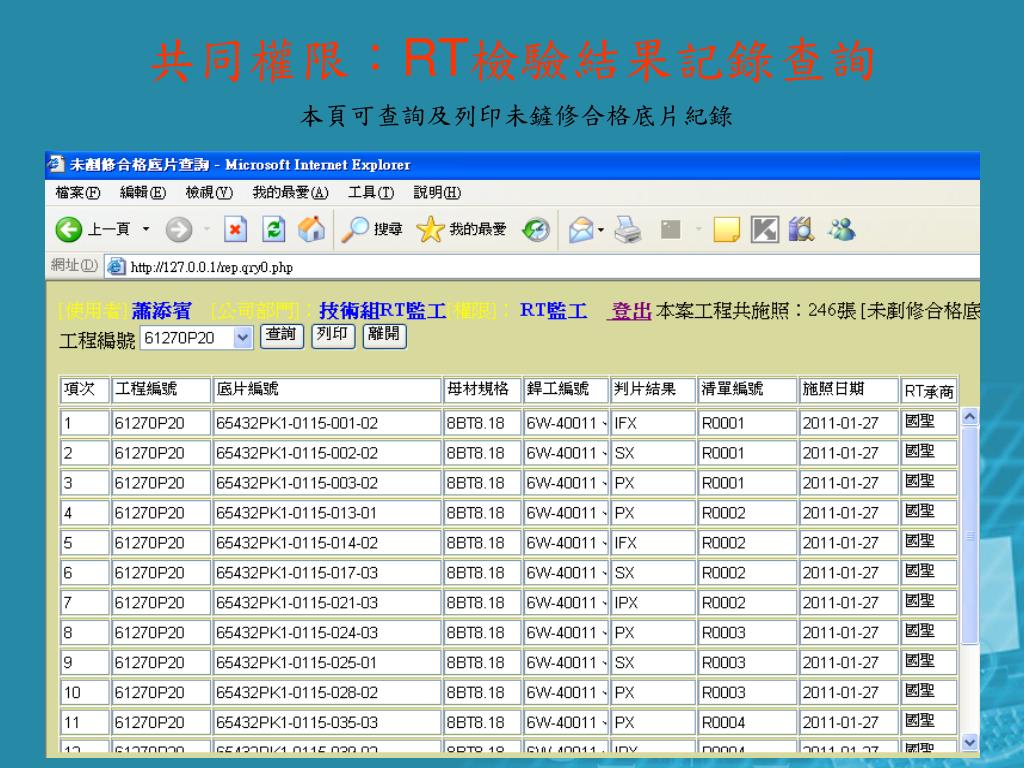

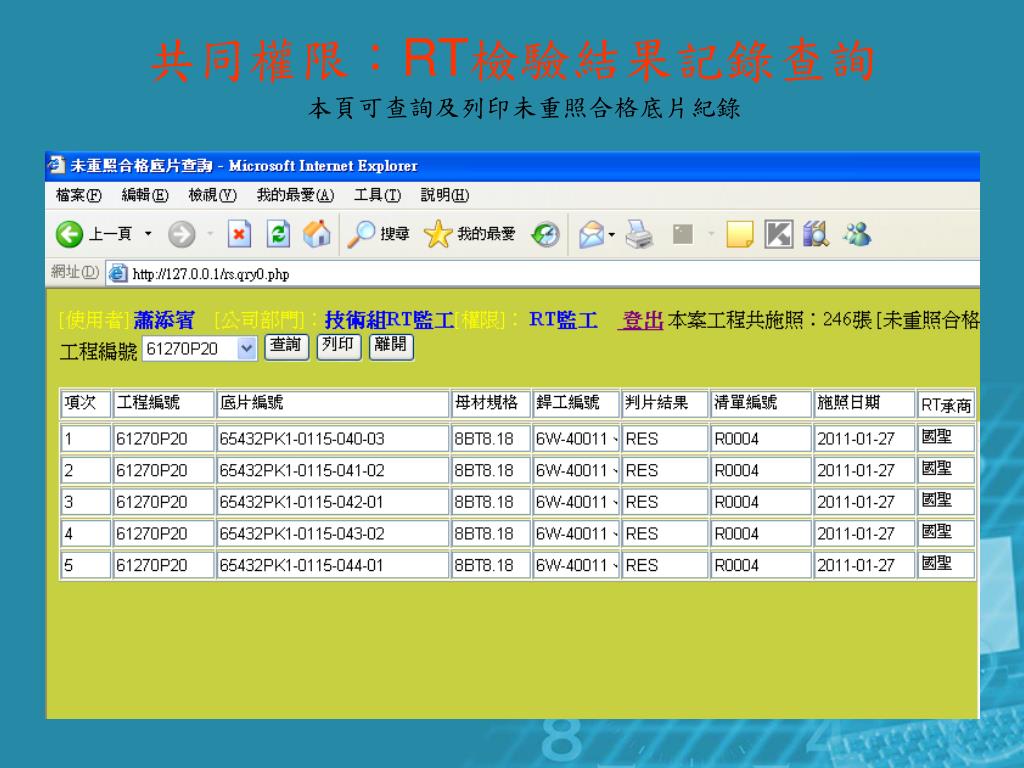

  40. 共同權限：RT檢驗結果記錄查詢 本頁可查詢及列印未鏟修合格底片紀錄

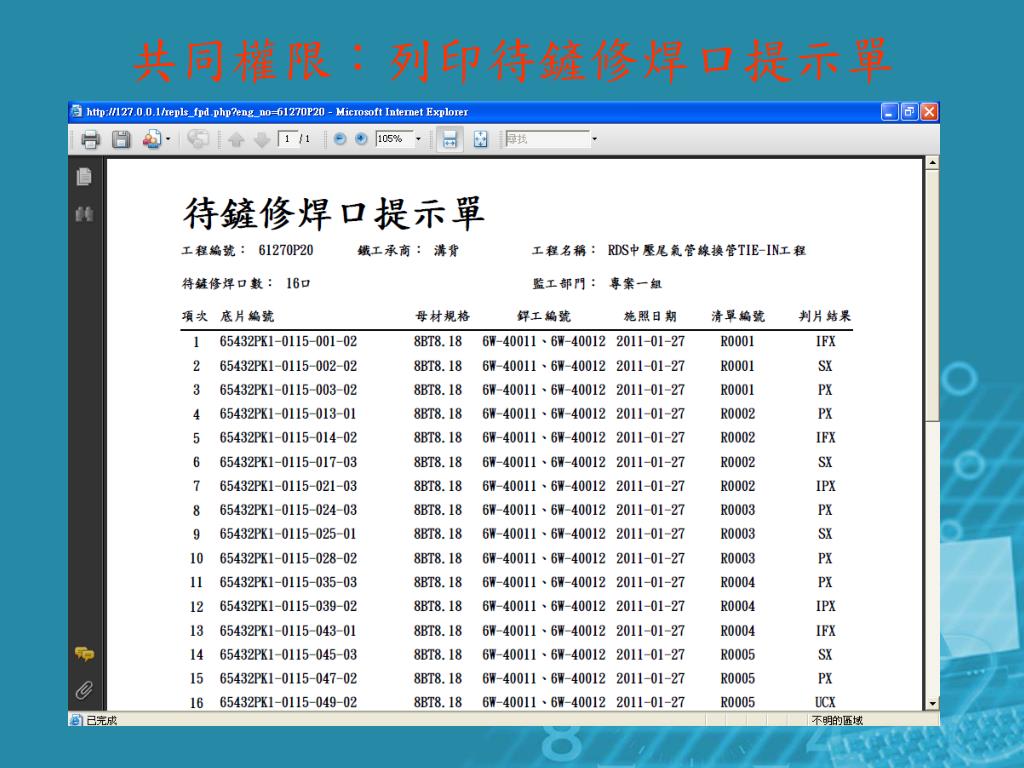

  41. 共同權限：列印待鏟修焊口提示單

  42. 共同權限：RT檢驗結果記錄查詢 本頁可查詢及列印未重照合格底片紀錄

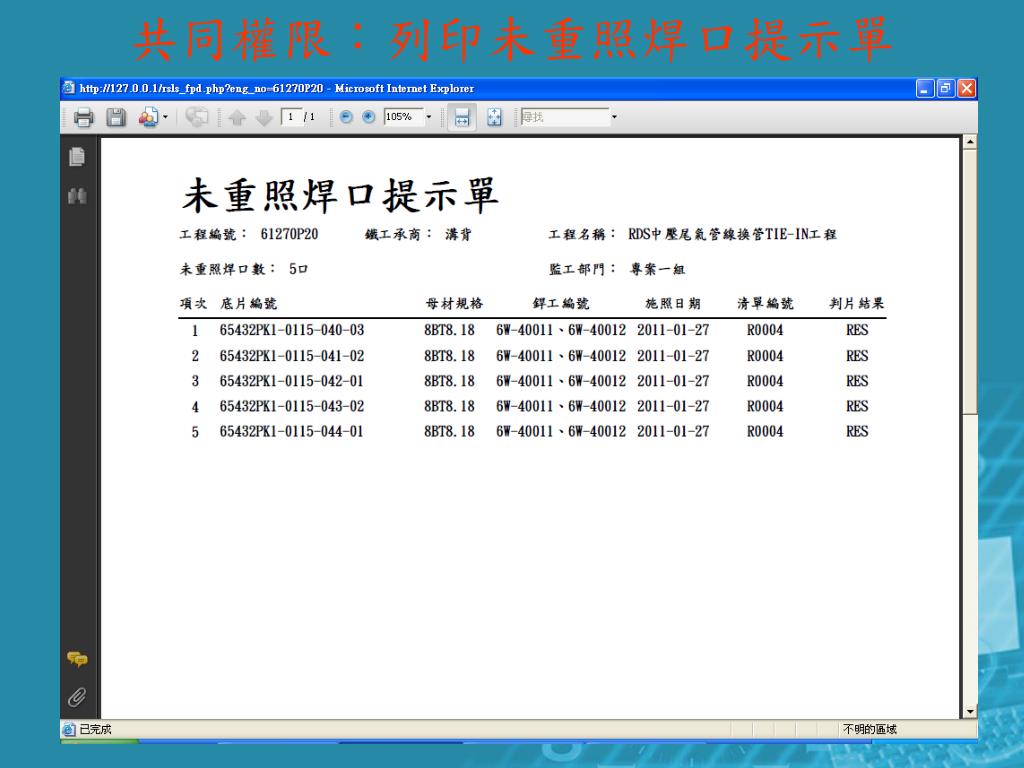

  43. 共同權限：列印未重照焊口提示單

  44. 共同權限：RT銲口編號查詢

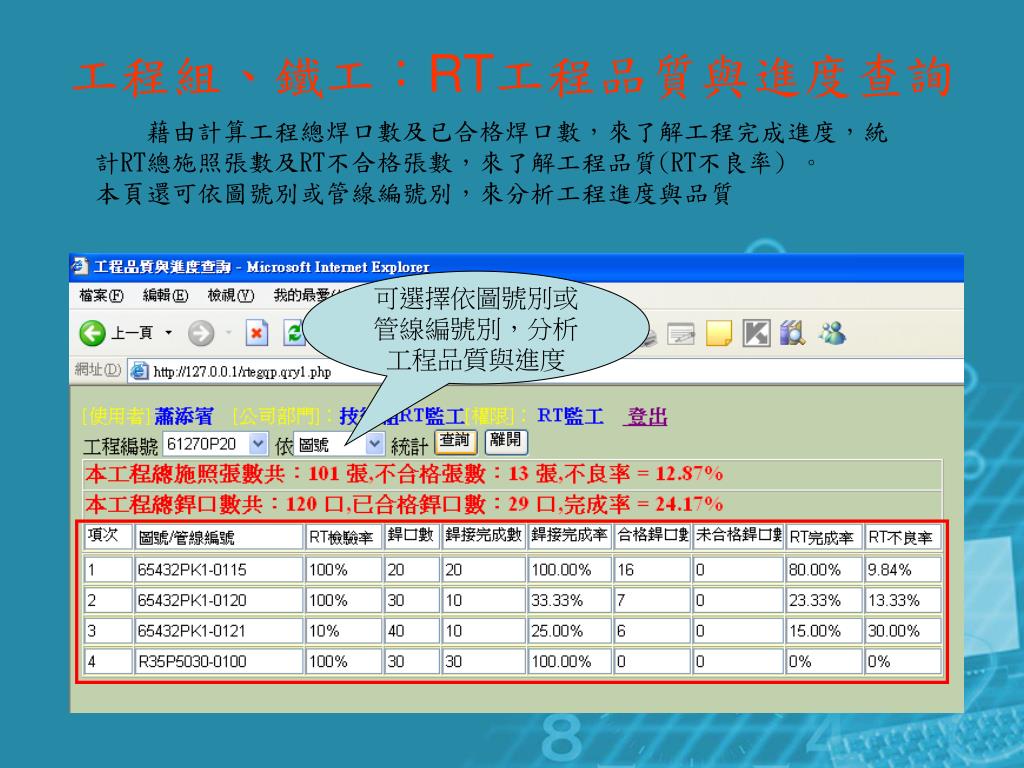

  45. 工程組、鐵工：RT工程品質與進度查詢 藉由計算工程總焊口數及已合格焊口數，來了解工程完成進度，統計RT總施照張數及RT不合格張數，來了解工程品質(RT不良率) 。本頁還可依圖號別或管線編號別，來分析工程進度與品質 可選擇依圖號別或管線編號別，分析工程品質與進度

  46. 工程組、鐵工：填寫PT複驗單 鐵工承商銲口PT自檢合格後，填寫PT複驗單交監工，併中檢單向技術組申請複驗

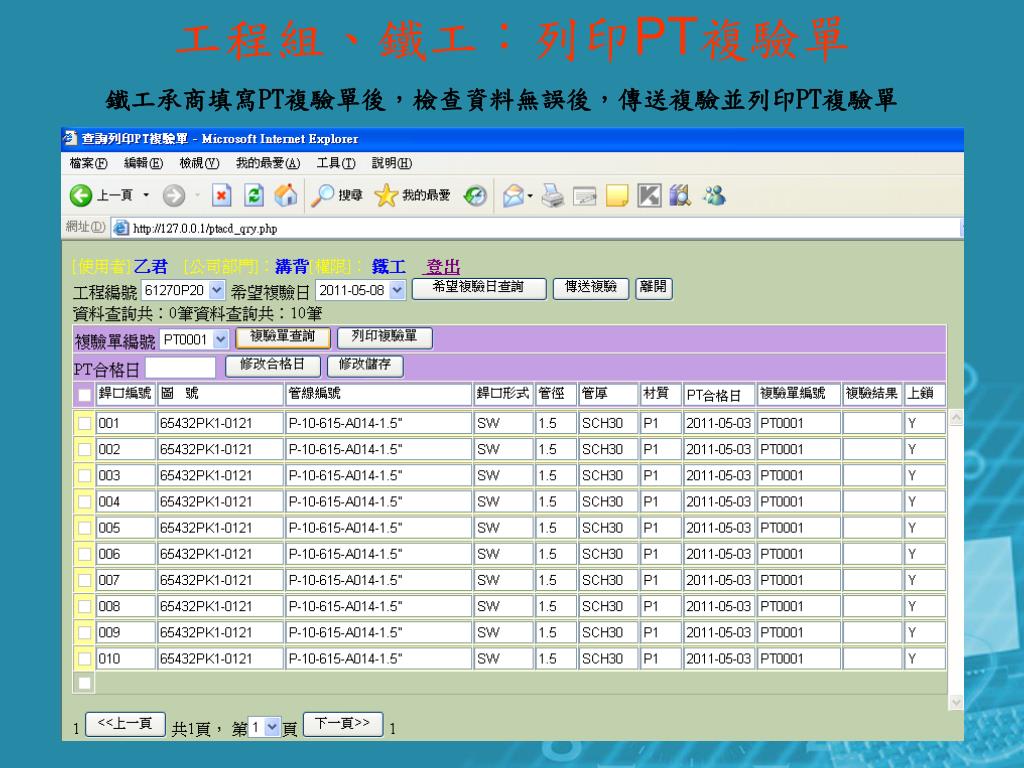

  47. 工程組、鐵工：列印PT複驗單 鐵工承商填寫PT複驗單後，檢查資料無誤後，傳送複驗並列印PT複驗單

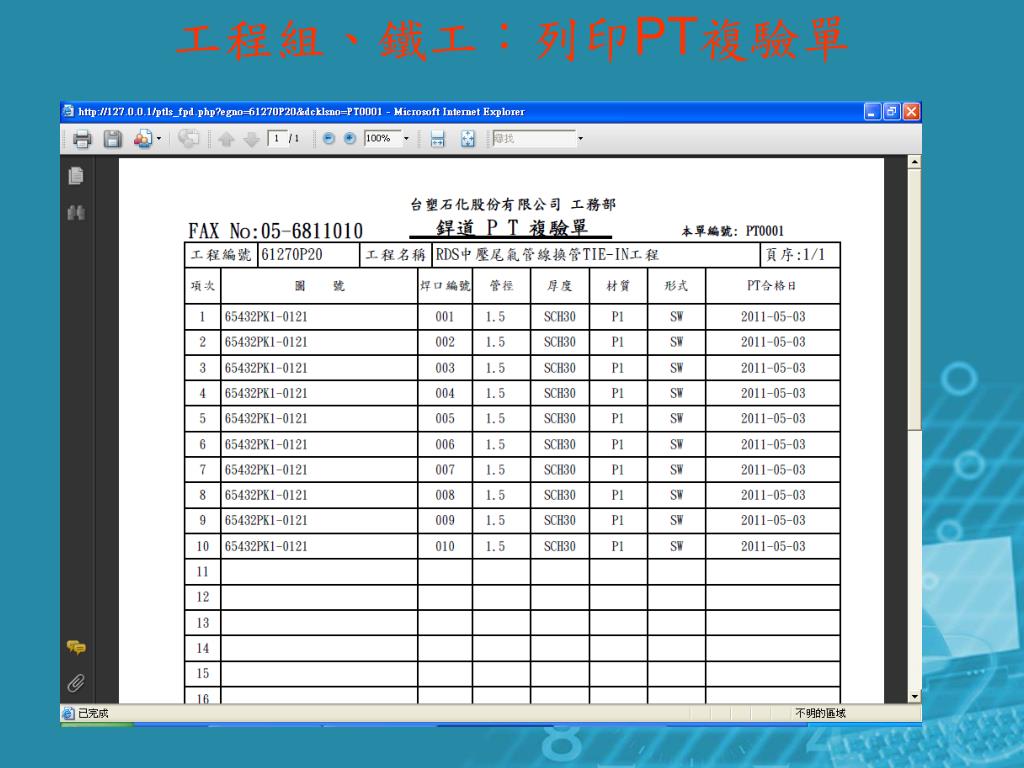

  48. 工程組、鐵工：列印PT複驗單

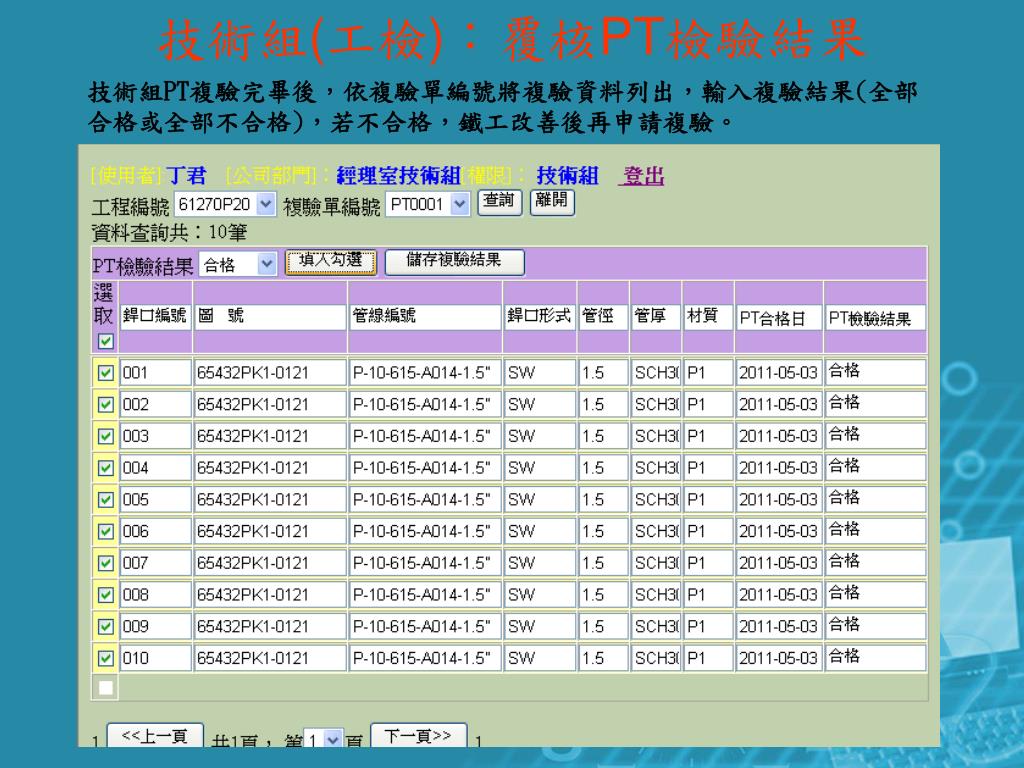

  49. 技術組(工檢)：覆核PT檢驗結果 技術組PT複驗完畢後，依複驗單編號將複驗資料列出，輸入複驗結果(全部合格或全部不合格)，若不合格，鐵工改善後再申請複驗。

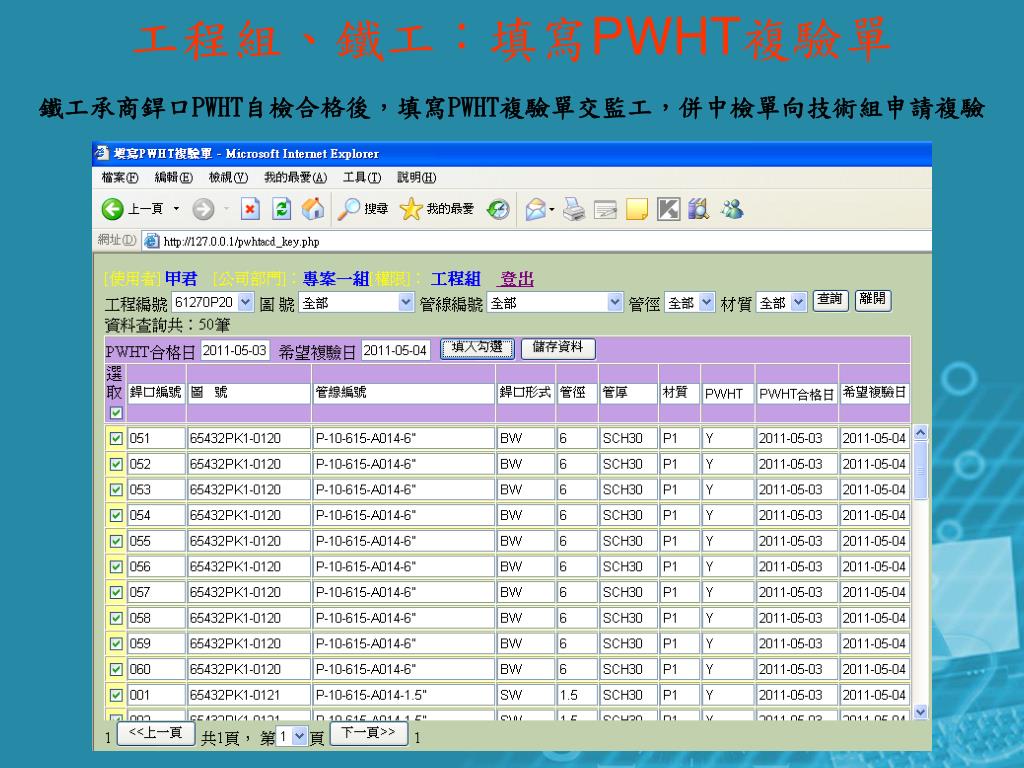

  50. 工程組、鐵工：填寫PWHT複驗單 鐵工承商銲口PWHT自檢合格後，填寫PWHT複驗單交監工，併中檢單向技術組申請複驗
