建筑节能施工现场质量管理与控制（外墙外保温部分）

建筑节能施工现场质量管理与控制（外墙外保温部分）建筑节能施工现场质量管理与控制（外墙外保温部分）中国建筑业协会建筑节能专业委员会委　专家委员会委员杨星虎

交流内容 一、外墙外保温一种外墙节能的先进技术二、三种薄抹灰系统的构成三、组成材料的性能要求四、施工要求五、施工质量管理六、施工质量控制七、质量通病与防治

●在房屋建筑的外围护结构中，外墙所占面积最大，外墙节能占有重要位置●在房屋建筑的外围护结构中，外墙所占面积最大，外墙节能占有重要位置 ●国家行业标准《夏热冬冷地区居住建筑节能设计标准》（JGJ134-2001）对外墙节能的规定性指标： Km ≤1.5Ｗ/(m2·Ｋ) （热惰性指标D ≥3.0）或 Km ≤1.0Ｗ/(m2·Ｋ) （热惰性指标D ≥2.5） ●围护结构其他部位节能不够，可增加外墙节能

一、外墙外保温——一种外墙节能的先进技术（一）外墙节能可采用复合保温或自保温一、外墙外保温——一种外墙节能的先进技术（一）外墙节能可采用复合保温或自保温 ●采用不同的保温材料与基层墙体复合，构成复合保温墙体——外保温、内保温、中保温或组合保温 ●直接采用具有较高热阻的墙体材料——自保温

六大优越性 ①保温隔热性能优良 ④保温层不占室内使用面积 ②能消除结构性热桥 ⑤不影响室内装修 ③能保护主体结构 ⑥便于既有建筑的节能改造（二）外墙外保温-我国外墙节能的主导技术保温层置于外墙的外表面是一种先进的外墙节能技术 “在可能的条件下宜采用外保温”

（三）外墙外保温做法有5种 • 贴板法——膨胀聚苯板（EPS）、挤塑聚苯板 • （XPS）、半硬质矿棉板、聚氨酯保温板、砂 • 加气保温板、泡沫玻璃保温板 • 抹灰法——胶粉聚苯颗粒保温砂浆、 • 复合硅酸盐保温砂浆 • 浇合法——单面钢丝网架聚苯板、无网聚苯板 • 喷涂法——聚氨酯 • 钉挂法——矿棉板、聚苯板等（面层用护面板）

（四）我国夏热冬冷地区主要应用的三种薄抹灰系统（四）我国夏热冬冷地区主要应用的三种薄抹灰系统 1、膨胀聚苯板（EPS）薄抹灰外墙外保温系统 ——一种性价比优的常规系统贴板法 2、挤塑聚苯板（XPS）薄抹灰外墙外保温系统 ——一种增强型系统 3、胶粉聚苯颗粒外墙外保温系统——抹灰法 ——一种整体抹灰系统（以保温材料和构造特点命名）

1、膨胀聚苯板（EPS）薄抹灰外墙外保温系统 ●以膨胀（发泡）聚苯板为保温层材料 ●国内（包括本市）应用最早、最多的一种系统，开发企业也最多 ●有国家建筑标准设计图集（1999年专威特系统） ●有上海市推荐性应用标准和建筑构造应用图集：　2001年（专威特和永成系统） ●有该系统产品的国家建筑工业行业标准（JG149—2003）

密度、强度、硬度大，表面致密 导热系数，线膨胀系数，水蒸汽透过系数小吸水率小（<1.0%） XPS板特点 2、挤塑聚苯板（XPS）薄抹灰外墙外保温系统 ●以挤塑聚苯板为保温层材料 ●开发较迟，尚未以“系统”列入国家标准图集 ●产品的国家行业标准准备编制 ●不少省市有该系统的地方性应用规程和图集 ●上海有不少工程应用，特别是高层和贴面砖的

3、胶粉聚苯颗粒外墙外保温系统 ●以胶粉聚苯颗粒保温浆料为保温层材料 ●一种整体式的抹灰系统 ●有该系统的国家建筑工业行业标准JG158-2004 ●已纳入国家建筑标准设计图集（02J121-1）《外墙外保温建筑构造（一）》中B型做法 ●保温浆料的燃烧性能为难燃性（B1级） ●我国夏热冬冷地区开发该产品的企业很多，市场情况较混乱

　　二、三种薄抹灰系统的构成1、两种聚苯板系统(EPS、XPS）的构造基本相同其构造层次均为：粘结层、保温层、护面层、饰面层　　二、三种薄抹灰系统的构成1、两种聚苯板系统(EPS、XPS）的构造基本相同其构造层次均为：粘结层、保温层、护面层、饰面层外墙基层（砌体、混凝土）找平层(普通水泥砂浆）粘结层（胶粘剂）3mm 保温层（EPS、XPS板）机械锚固件护面层（抹面砂浆+耐碱网布）3~5mm 饰面层（涂料、彩色砂浆或面砖等）

2、挤塑聚苯板（XPS）系统应增加下列构造措施2、挤塑聚苯板（XPS）系统应增加下列构造措施 a、挤塑板两个表面均应涂刷界面处理剂 b、提高胶粘剂和抹面砂浆的粘结强度 c、采用粘、钉结合做法把XPS板固定在基层墙体上（每㎡有4~9个钉，墙角和门窗洞口周边再加密) 因此，系统整体性、可靠性提高，可粘贴面砖

3、胶粉聚苯颗粒外墙外保温系统 构造层次：界面层、保温层、　　　　　抗裂砂浆护面层、饰面层材料组成

　　　　三、组成材料的性能要求1、保温层材料① 两种聚苯板

②胶粉聚苯颗粒保温浆料

2、胶粘剂—把聚苯板粘贴到基层墙面上的材料2、胶粘剂—把聚苯板粘贴到基层墙面上的材料破坏界面应在聚苯板中。 3、抹面砂浆—保护聚苯板的护面层彩料破坏界面应在聚苯板中

4、抗裂砂浆（用于胶粉聚苯颗粒系统）技术性能4、抗裂砂浆（用于胶粉聚苯颗粒系统）技术性能 5、界面砂浆（用于胶粉聚苯颗粒系统）

6、耐碱玻璃纤维网布① 用于EPS系统或XPS系统 玻璃纤维耐碱网布是以中碱或无碱玻璃纤维机织物为基础，经耐碱涂层处理而成。埋入抹面胶浆中，形成薄抹灰增强防护层，用以提高护面层的机械强度和抗裂性。 • 耐碱网布主要性能指标

②用于胶粉聚苯颗粒系统（以及少数XPS系统）以耐碱玻纤维织成的网格布为基布，表面再涂覆高分子耐碱涂层制成的网格布②用于胶粉聚苯颗粒系统（以及少数XPS系统）以耐碱玻纤维织成的网格布为基布，表面再涂覆高分子耐碱涂层制成的网格布

耐碱玻璃纤维网格布

7、镀锌钢丝网—主要用于胶粉聚苯颗粒系统当饰面层采用面砖时，用热镀锌钢丝网取代耐碱玻纤网格布，并用锚固件固定在基层墙体上7、镀锌钢丝网—主要用于胶粉聚苯颗粒系统当饰面层采用面砖时，用热镀锌钢丝网取代耐碱玻纤网格布，并用锚固件固定在基层墙体上

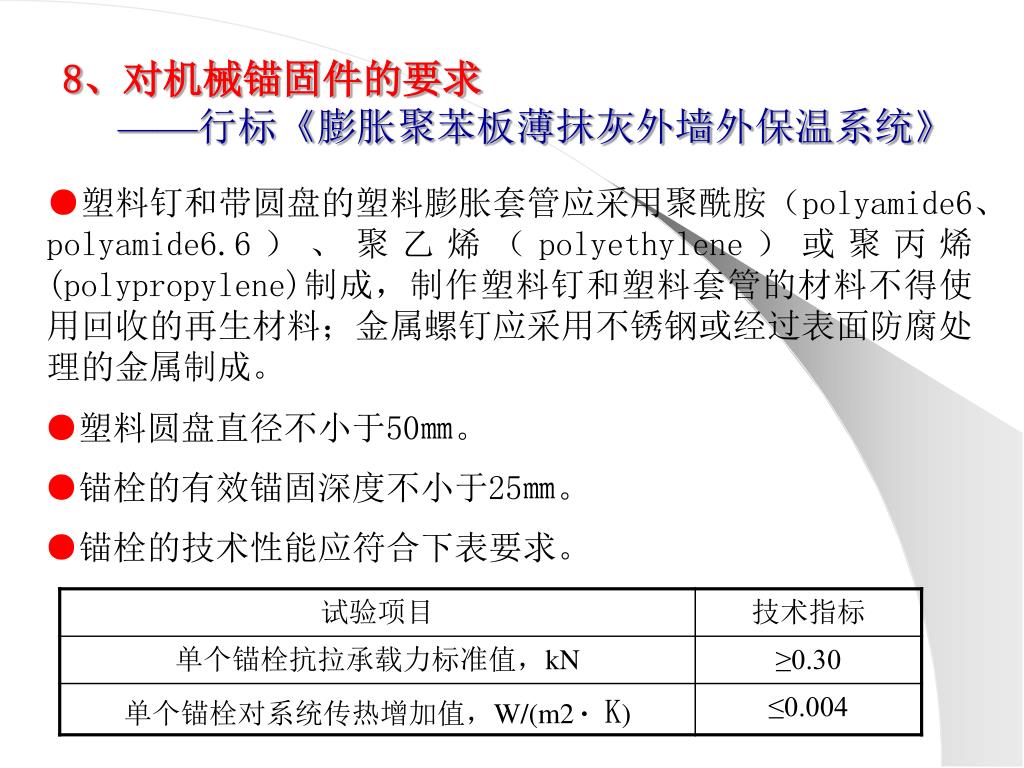

8、对机械锚固件的要求——行标《膨胀聚苯板薄抹灰外墙外保温系统》8、对机械锚固件的要求——行标《膨胀聚苯板薄抹灰外墙外保温系统》 ●塑料钉和带圆盘的塑料膨胀套管应采用聚酰胺（polyamide6、polyamide6.6）、聚乙烯（polyethylene）或聚丙烯(polypropylene)制成，制作塑料钉和塑料套管的材料不得使用回收的再生材料；金属螺钉应采用不锈钢或经过表面防腐处理的金属制成。 ●塑料圆盘直径不小于50㎜。 ●锚栓的有效锚固深度不小于25㎜。 ●锚栓的技术性能应符合下表要求。

DIPK （塑料钉） DIPS （金属钉） DHK 通风式幕墙外保温锚栓慧鱼锚栓举例： • 特点： • 广泛用于各种基层墙体，如：混凝土、实心砖、空心混凝土砌块和加气混凝土等 • 可用于各种EPS板、XPS板或矿棉板等外保温材料的固定 • 敲击式安装，无需专门安装工具，方便快捷 • 金属钉有镀锌防腐处理，也可提供有A2不锈钢钉 • 特点： • 适用于混凝土、轻质混凝土、天然石材、粘土砖、加气混凝土等基层墙体 • 用于固定柔软而又耐压的板状或条状保温材料，如：石棉、玻璃棉 • 通过尼龙钉上的竖向筋条与钻孔壁形成摩擦，从而产生锚固作用 • 直径为90mm的圆盘便于外力均匀地传递到基材上，同时可增强柔软保温材料自身的刚度。

9、三种“系统” 性能指标

热（70℃）–雨（15℃）循环80次，热（50℃）–冷（-20℃）5次（20次）热（70℃）–雨（15℃）循环80次，热（50℃）–冷（-20℃）5次（20次）再做护面层与保温层的拉伸粘结强度检验

●耐候性试验●是对大尺寸的外保温墙体进行的加速气候老化试验，是检验和评价外保温系统质量的最重要的试验项目，与实际工程有着很好的相关性。●耐候性试验●是对大尺寸的外保温墙体进行的加速气候老化试验，是检验和评价外保温系统质量的最重要的试验项目，与实际工程有着很好的相关性。

四、施工要求 （一）基本要求 1、上述三种外保温工程的施工应在基层施工质量验收合格后进行。 2、外门窗洞口应通过验收，门窗框或辅框应安装完毕。伸出墙面的消防梯、水落管、各种进户管线和空调器等的预埋件、连接件应安装完毕，并按外保温系统厚度留出间隙。 3、外保温工程的施工应有施工方案，施工人员应经过培训并经考核合格。

4、保温层施工前，应进行基层处理。基层应坚实、平整、清洁，无油污、脱模剂等妨碍粘结的附着物；凸起、空鼓和疏松部位应剔除并找平，找平层应与墙体粘结牢固。4、保温层施工前，应进行基层处理。基层应坚实、平整、清洁，无油污、脱模剂等妨碍粘结的附着物；凸起、空鼓和疏松部位应剔除并找平，找平层应与墙体粘结牢固。 5、对聚苯板粘贴系统，根据JGJ144规程应做基层墙体与胶粘结的拉伸粘结强度检验，粘结强度不应低于0.3MＰa，并且粘结界面脱开面积不应大于50%（按该规程附录B第B.1节）。 6、外保温工程施工期间以及完工后24ｈ内，基层及环境空气温度不应低于5℃。夏季应避免阳光暴晒。在5级以上大风天气和雨天不得施工。情况允许时，可采取遮阳、防雨和防风措施。

（二）聚苯板(EPS、XPS)系统施工要求 １、聚苯板粘贴要求 ①用于外保温工程的聚苯板，应在出厂前在自然状态下陈化４２ｄ或６０℃蒸汽中陈化５ｄ，使尺寸基本稳定。 ②粘贴前应在基层墙面上弹线排版，当需要设置系统变形缝时，应在相应位置弹出宽度线。 ③挤塑聚苯板粘贴前应先对板的粘贴面涂刷界面处理剂。

④聚苯板粘贴应从外墙的下部（宜为散水坡以上200~300mm）开始（图1）自下而上逐排沿水平方向依次进行，每排板各错缝1/2板长（局部最小错缝１００ｍｍ），在墙角处，垂直缝应交错咬合（图２）④聚苯板粘贴应从外墙的下部（宜为散水坡以上200~300mm）开始（图1）自下而上逐排沿水平方向依次进行，每排板各错缝1/2板长（局部最小错缝１００ｍｍ），在墙角处，垂直缝应交错咬合（图２）图１　聚苯板勒脚做法

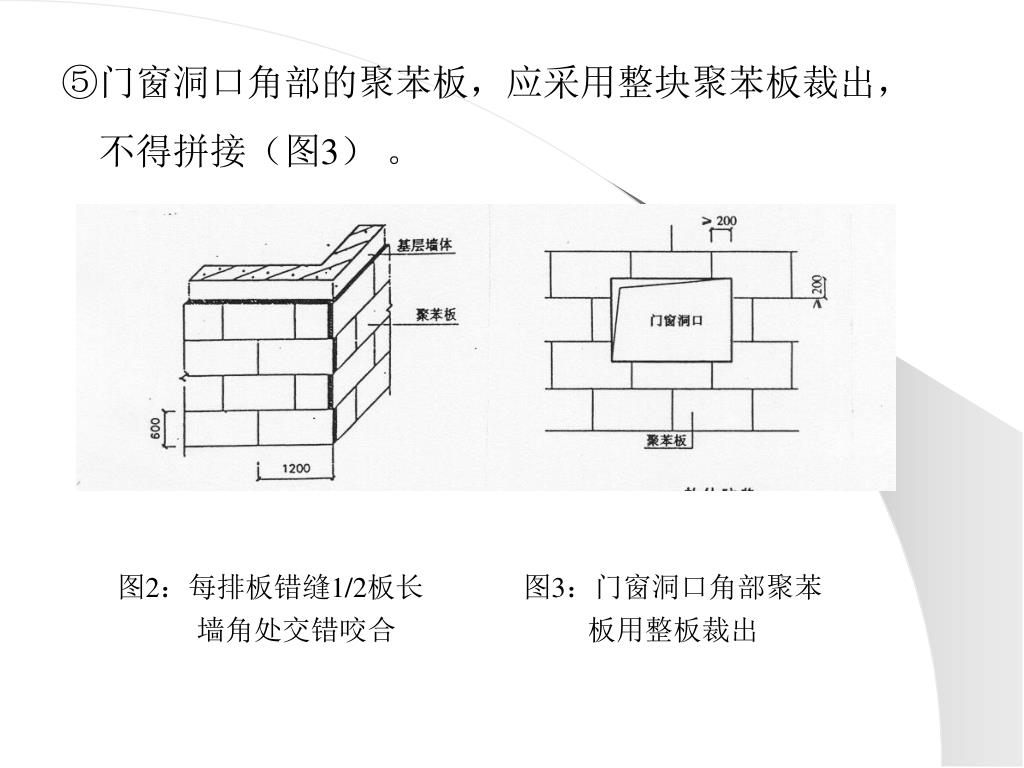

⑤门窗洞口角部的聚苯板，应采用整块聚苯板裁出，⑤门窗洞口角部的聚苯板，应采用整块聚苯板裁出，　不得拼接（图3）。图2：每排板错缝1/2板长　　图3：门窗洞口角部聚苯　　墙角处交错咬合　板用整板裁出

⑥ 聚苯板粘贴可采用点粘法（图4）或条粘法，胶粘剂（粘结胶浆）在聚苯板上的涂抹面积不得小于聚苯板面积的40%。涂抹厚度视基层墙面的平整度而定。涂抹粘结胶浆时，聚苯板侧边应保持清洁，不得粘有胶浆。

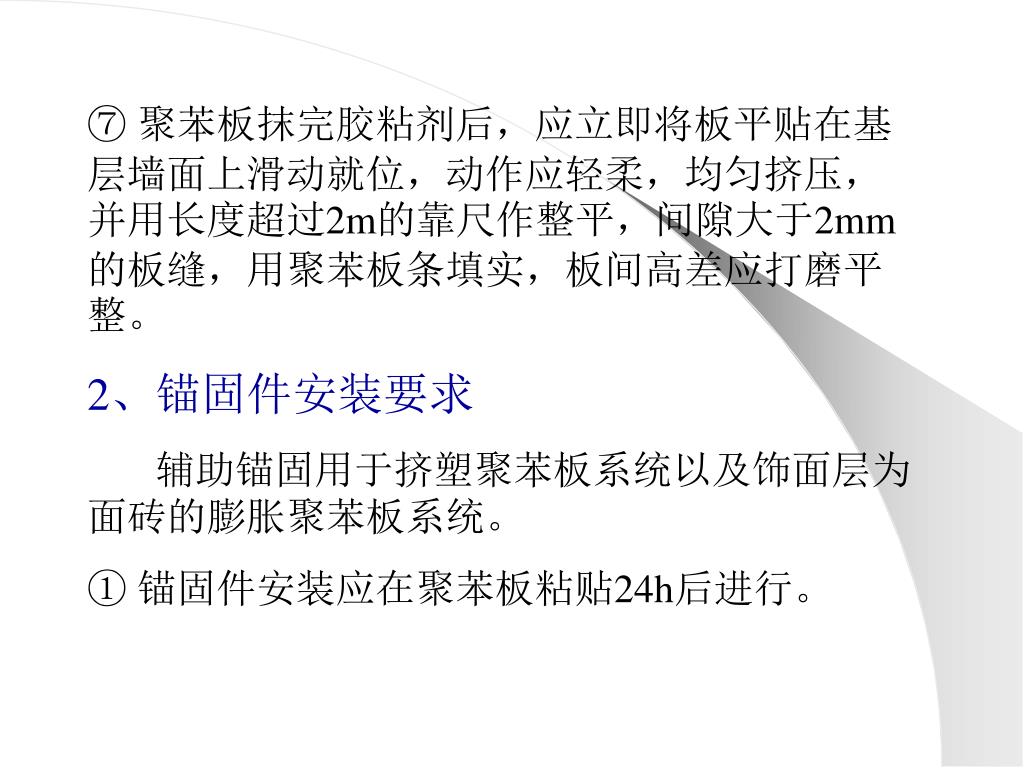

⑦ 聚苯板抹完胶粘剂后，应立即将板平贴在基层墙面上滑动就位，动作应轻柔，均匀挤压，并用长度超过2m的靠尺作整平，间隙大于2mm的板缝，用聚苯板条填实，板间高差应打磨平整。 2、锚固件安装要求辅助锚固用于挤塑聚苯板系统以及饰面层为面砖的膨胀聚苯板系统。 ① 锚固件安装应在聚苯板粘贴24h后进行。

② 锚固点数量应符合设计要求。对挤塑板系统，应对全部粘贴挤塑板的墙面均采用塑料锚拴固定。在上海地区，一般做法是高度20m以下的墙面，每平方米打4个(图5),20m~50m应为5~6个(图6),50m以上应不少于8个；任何面积大于0.1平方米的单块板应打1个；阳角、檐口下和门窗洞口四周应加密设置，变形缝两侧的挤塑板也应有锚固件固定。 ③膨胀聚苯板(EPS)系统要贴面砖也应打锚固件，一般每平方米墙面打4个，高层建筑应分段增加(如6个、8个等)。

图5 每平米打4个锚固件 图6 每平米打5~6个 ④ 如基层墙体内部有孔洞或空心结构，应采用有回拧功能的锚固件(中间用金属钉）。 ⑤ 锚固件进入基层墙体的深度不应小于30mm。

3、护面层施工要求 护面层施工包括抹面砂浆涂抹和网格布铺设： ①涂抹抹面砂浆前，应先检查聚苯板是否干燥，表面是否平整，并去除板面的有害物质和杂质。 ②护面层应采用二道抹面砂浆施工法。先用不锈钢抹子在聚苯板表面均匀涂抹一道厚度为1.6mm的抹面砂浆（面积略大于一块网格布范围），立即将网格布压入湿砂浆中，待砂浆干硬至可碰触时，再抹上第二道抹面砂浆，直至全部覆盖网格布，此时，网格布约处于两道砂浆的中间层位置。 ③网格布应自上而下沿外墙一圈一圈铺设。标准网布应搭接（水平和垂直搭接宽度均不得小于100mm）；加强网布之间应对接，不可搭接。网格布须翻包的部位（包括聚苯板的各终端部位）均采用预埋做法。

④铺设至外墙转角部位，玻纤网布应连续、包转宽度不应少于200mm(图7)④铺设至外墙转角部位，玻纤网布应连续、包转宽度不应少于200mm(图7) ⑤门窗洞口网格布应加强，并在洞口角部沿45度方向加贴一块200×300mm的标准网布(图8) 图7 包转宽度不少于200mm 图8 门窗洞口网格布加强

⑥护面层厚度对普通型做法（二层及以上或2m以上）为3mm~5mm，对加强型做法（底层或底层墙面2m以下）为5mm~7mm。 加强型做法为在标准网布内侧先贴一层加强型网布，两层网布之间的抹面砂浆应饱满。 ⑦在粘贴面砖的情况，上海有将聚苯板中间的一些锚固件打在护面层中间玻纤网布外侧的做法，对系统的整体性有利（如上海“福卡”挤塑板系统）。

（三）胶粉聚苯颗粒系统施工要求 1、应先对基层墙面涂刷界面砂浆。 2、保温浆料至少应分两遍抹灰，第一遍不超过15mm厚，两遍的施工间隔应在24h以上，施工温度较低时，间隔应延长，抹灰应自上而下。 3、应在保温浆料固化干燥（一般5~7d）后，方可进行护面层施工。

4、对涂料饰面做法,抗裂砂浆可采用一遍抹灰法。将3~4mm厚抗裂砂浆均匀抹在保温层表面，立即将耐碱网布用抹子压入抗裂砂浆内，网格布之间的搭接不应小于50mm。对加强型做法可采用二遍抹灰，先铺贴加强网布，后进行标准网布铺贴。4、对涂料饰面做法,抗裂砂浆可采用一遍抹灰法。将3~4mm厚抗裂砂浆均匀抹在保温层表面，立即将耐碱网布用抹子压入抗裂砂浆内，网格布之间的搭接不应小于50mm。对加强型做法可采用二遍抹灰，先铺贴加强网布，后进行标准网布铺贴。 5、在抗裂砂浆施工2h后刷弹性底涂，使其表面形成防水透气层。 6、底层加强型部位墙面阳角处可设2m高的金属护角，夹在两层网格布之间。

7、采用面砖饰面时，抗裂砂浆应分二遍施工，第一遍3~4mm厚，待干燥到一定强度后钻孔，用塑料锚栓固定热镀锌钢丝网。然后再抹第二遍，厚度5~6mm。锚栓间距为双向@500mm，每平方米不得少于4个；电焊网的搭接宽度应大于40mm，搭接处也每隔500mm用塑料锚栓锚固，局部不平部位可用U型卡子压平。7、采用面砖饰面时，抗裂砂浆应分二遍施工，第一遍3~4mm厚，待干燥到一定强度后钻孔，用塑料锚栓固定热镀锌钢丝网。然后再抹第二遍，厚度5~6mm。锚栓间距为双向@500mm，每平方米不得少于4个；电焊网的搭接宽度应大于40mm，搭接处也每隔500mm用塑料锚栓锚固，局部不平部位可用U型卡子压平。 8、抗裂砂浆达到一定强度后应适当喷水养护。 9、面砖粘贴：砖缝不得小于5mm，每隔6层楼应设一道20mm宽的面砖缝，用硅酮膏、聚氨酯胶或丙烯酸密封胶填缝。

五、施工质量管理 （一）工程质量管理 1、地方的建设行政主管部门和建设单位应加强对节能保温工程的施工质量管理。 2、承担建筑节能保温工程施工的单位，应具备相应的施工资质；施工管理人员应按规定取得岗位证书；施工人员应经专业培训，并通过考核。 3、建筑节能保温工程应纳入工程监理范围，监理工程师对节能保温工程的施工质量负有监管责任。

4、施工图设计文件应明确节能保温工程的具体要求和节点构造，并对特殊部位提出相应处理措施。4、施工图设计文件应明确节能保温工程的具体要求和节点构造，并对特殊部位提出相应处理措施。 5、设计单位在进行工程设计图纸交底时，应明确节能保温工程的技术要求，并形成记录。 6、施工单位在进行节能保温工程施工前，应编制具体的施工方案，经工程项目的总监理工程师和有关部门专项审查通过后方可采用。

7、节能保温工程由保温材料供应商负责施工时，总包单位应加强施工质量管理，并做好配合工作。7、节能保温工程由保温材料供应商负责施工时，总包单位应加强施工质量管理，并做好配合工作。 8、工程监理单位应按设计要求和施工单位的施工方案进行材料和工序等过程控制。 9、应做好节能保温工程施工过程中的隐蔽工程验收和中间验收。隐蔽工程验收应包括下列内容： ①保温层附着的基层及其表面处理；

②保温板的粘结与锚固 ③保温浆料的厚度 ④增强网铺设 ⑤构造节点的处理 10、单位工程竣工验收前，必须按国家、行业或地方编制的节能工程施工验收标准进行建筑节能分部工程的专项验收并达到合格。

(二)材料质量管理 • 节能保温工程应选用通过国家或地方建设行政主管部门组织技术鉴定并认可推广应用的建筑节能技术和产品，以及其它性能可靠的材料和产品。严禁采用国家或地方建设行政主管部门明令淘汰的材料和产品。 • 所用材料应有质量合格证、产品检验报告（型式检验和出厂检测）；材料进场应按相关规范或规程进行规定项目的复检，形成完整的质量记录。

① 国家标准《建筑节能工程施工验收规范》（征求意见稿）第3.2.5条中对墙体保温系统组成材料提出的进场复验项目如下表，并规定复验项目中应有30%为见证取样送检。建筑节能工程进场材料和设备的复验项目

② 上海市《住宅建筑节能工程施工质量验收规范》（DGJ08-113-2005）对墙体保温组成材料规定的进场复验项目如下表：

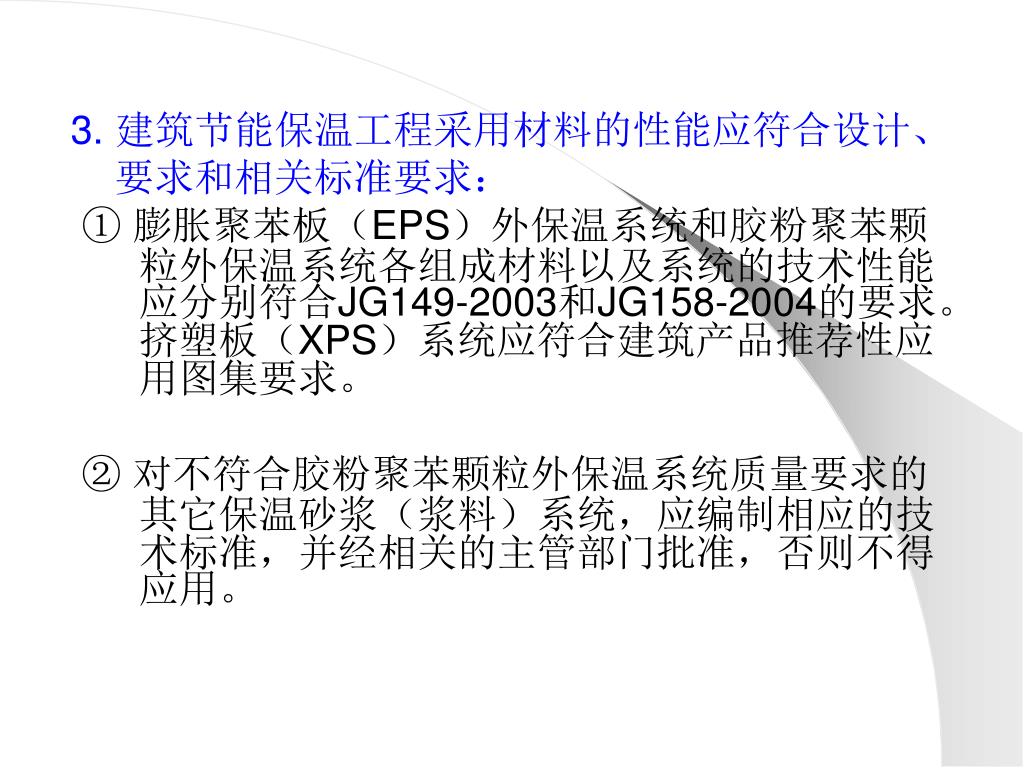

3. 建筑节能保温工程采用材料的性能应符合设计、 • 要求和相关标准要求： • ① 膨胀聚苯板（EPS）外保温系统和胶粉聚苯颗粒外保温系统各组成材料以及系统的技术性能应分别符合JG149-2003和JG158-2004的要求。挤塑板（XPS）系统应符合建筑产品推荐性应用图集要求。 • ② 对不符合胶粉聚苯颗粒外保温系统质量要求的其它保温砂浆（浆料）系统，应编制相应的技术标准，并经相关的主管部门批准，否则不得应用。

③ 国家标准《建筑节能工程施工验收规范》（征求意见稿）第3.2.9条提出：当建筑节能工程采用本规范未列的其它材料、设备、工艺或做法时，应符合下列规定：其中第一款：所采用的保温材料，应符合本规范第3.2.1条至3.2.4条的规定：·3.2.1条：应符合施工图设计要求及国家有关标准的规定 ·3.2.2条：进场时应对其品种、规格、包装、外观和尺寸进行验收并经监理工程师检查认可·3.2.3-3.2.4条: 燃烧性能等级符合现行防火规范以及不得对室内外环境造成污染
