计算机组装与维修 Chapter 04 显 卡 滁州市第一职业高级中学

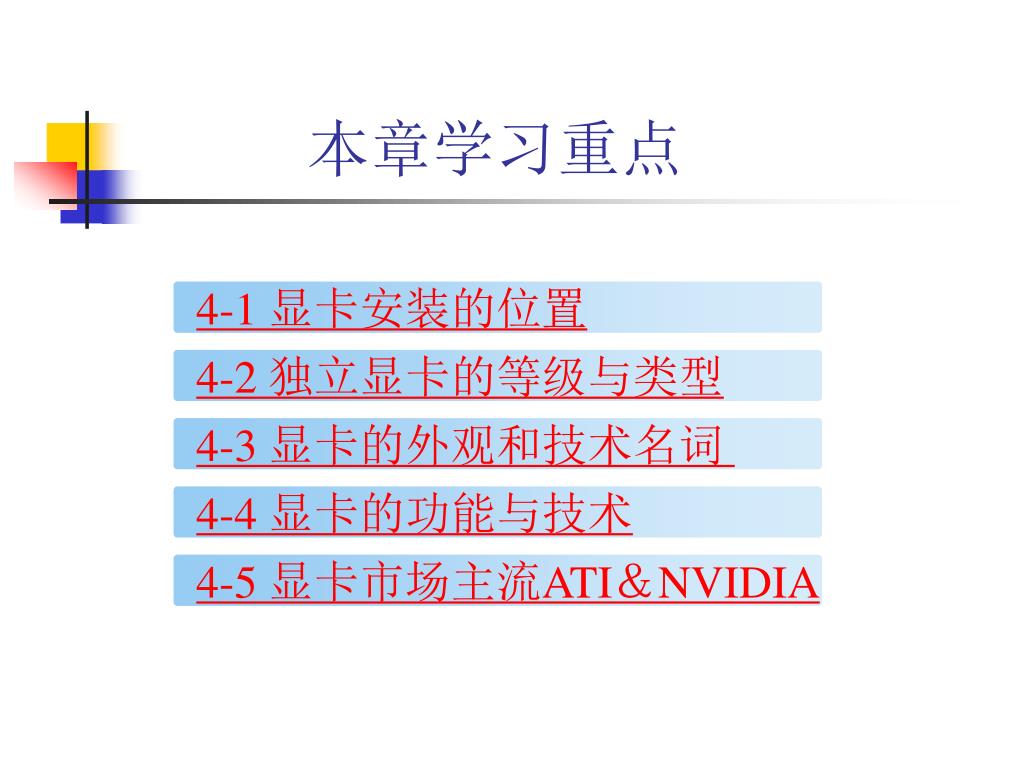

本章学习重点 4-1 显卡安装的位置 4-2 独立显卡的等级与类型 4-3 显卡的外观和技术名词 4-4 显卡的功能与技术 4-5 显卡市场主流ATI＆NVIDIA
4-1 显卡安装的位置 3D显卡目前有两种提供方式，一种是直接集成在主板上，提供显示功能；另一种是插卡在主板上。 4-1-1 集成显示功能 集成的显示功能在性能上并不高，不过可以应付2D与低端的3D游戏。有集成显示功能的主板，通常也提供显卡扩展插槽，如果日后觉得3D显示性能不够，也可以另外购买显卡安装。

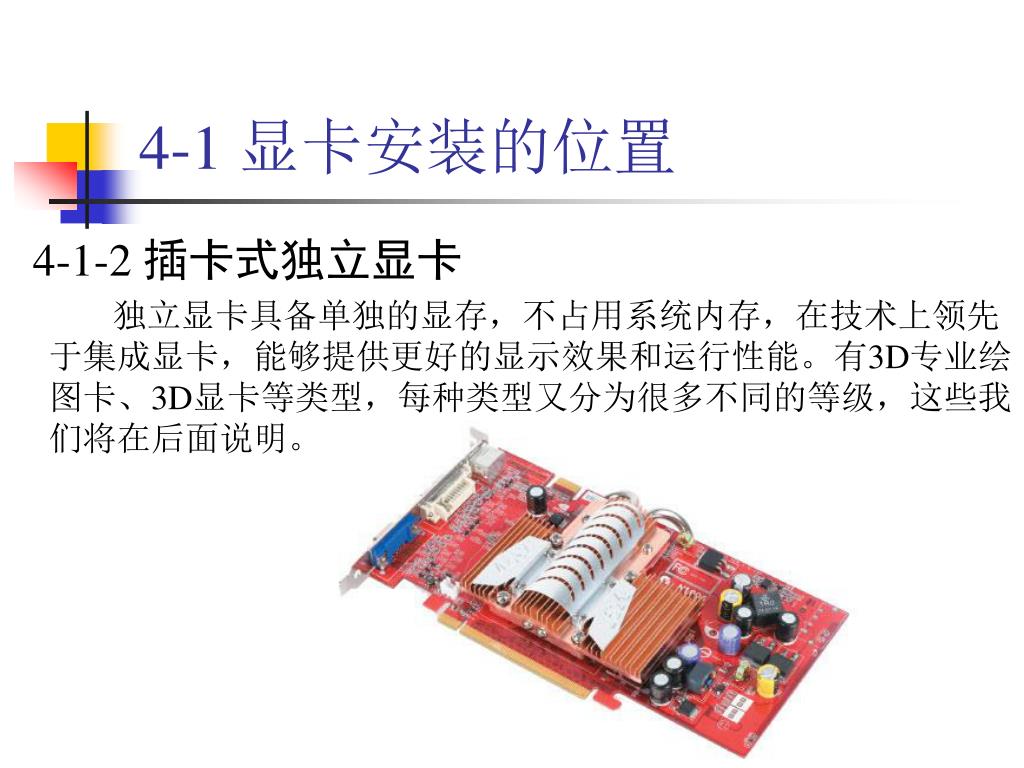

4-1 显卡安装的位置 4-1-2 插卡式独立显卡 独立显卡具备单独的显存，不占用系统内存，在技术上领先于集成显卡，能够提供更好的显示效果和运行性能。有3D专业绘图卡、3D显卡等类型，每种类型又分为很多不同的等级，这些我们将在后面说明。

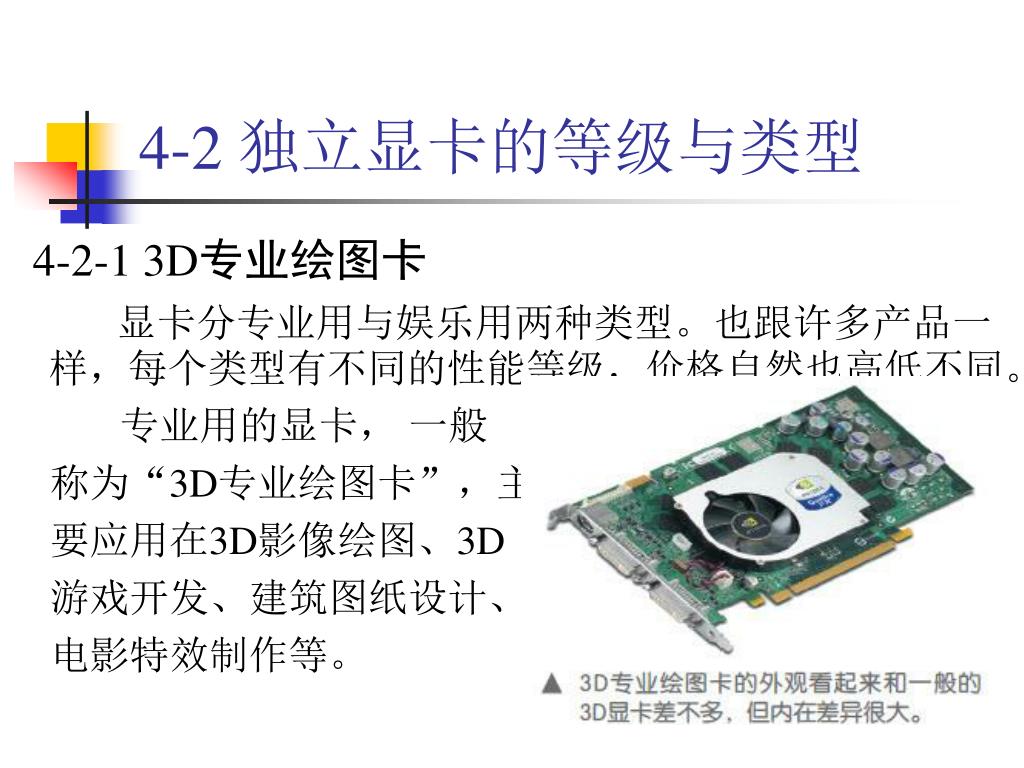

4-2 独立显卡的等级与类型 4-2-1 3D专业绘图卡 显卡分专业用与娱乐用两种类型。也跟许多产品一样，每个类型有不同的性能等级，价格自然也高低不同。 专业用的显卡， 一般 称为“3D专业绘图卡”，主 要应用在3D影像绘图、3D 游戏开发、建筑图纸设计、 电影特效制作等。
4-2 独立显卡的等级与类型 4-2-2 3D显卡 娱乐用的显卡，一般称为“3D显卡”，就是个人计算机中使用的显卡。规格与功能设计都面向3D游戏、中低端的3D绘图与影像处理等应用。3D显卡也有从低端到高端的等级之分。根据款式新旧、性能高低等，价格有很大差异，从一、两百元到数千元不等。
4-2 独立显卡的等级与类型 6-2-2 3D显卡 娱乐用的显卡，一般称为“3D显卡”，就是一般个人计算机中使用的显卡。规格与功能设计都面向3D游戏、中低端的3D绘图与影像处理等应用，所以与市场上出售的软件都有很好的兼容性。因为供应的是大众市场，所以为了满足不同用户与玩家的需求，也有从低端到高端等级之分，推陈出新也相当快，当然根据款式新旧、性能高低等，价格也有很大的差异，一般在几百元到几千元。
4-3 显卡的外观与技术名词 DVI：全名为Digital Visual Interface（数字视频接口）。采用数字信号直接连接具有DVI接口的计算机屏幕可以不用经过模拟转换，直接显示在屏幕上，画质比D-Sub模拟式（VGA接口）还要好。 TV-OUT（S端子）：连接到具有S端子的电视或录像机，可显示或对计算机的画面进行录像。 D-Sub接口：俗称VGA接口，可直接连接计算机屏幕，具有15根针脚。目前已逐渐被DVI（数字式）接口取代。 散热风扇（热导管、散热片）：供显卡的GPU芯片散热之用。不过有些显卡并没有风扇，是使用散热片或热导管来散热。

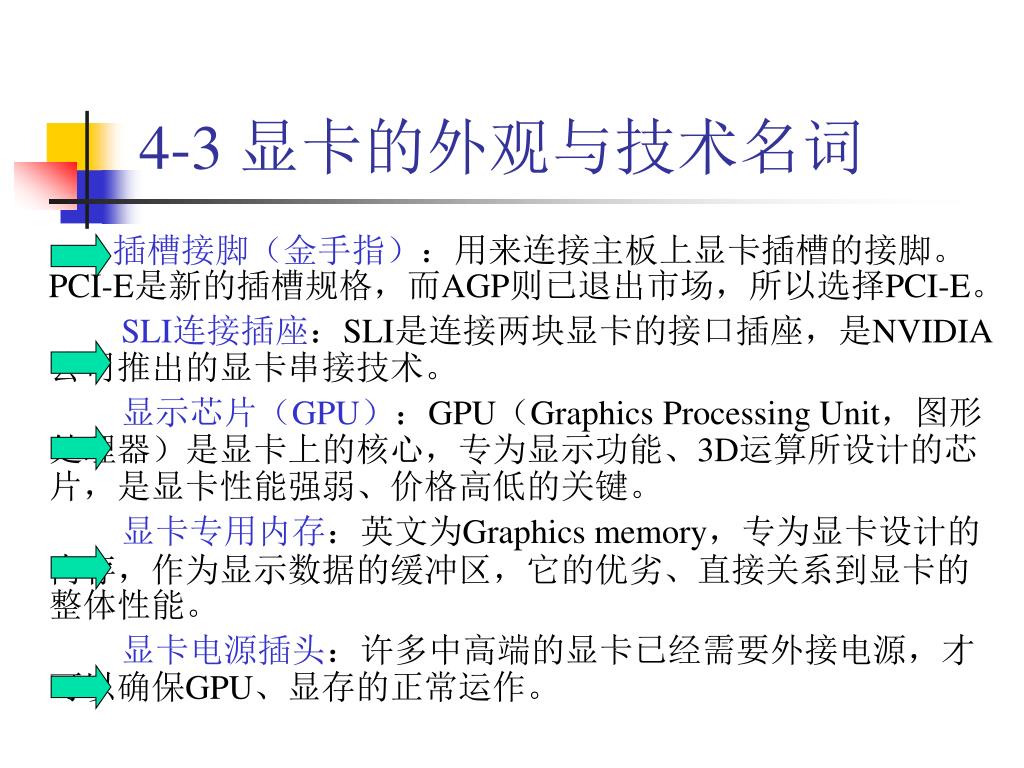

4-3 显卡的外观与技术名词 插槽接脚（金手指）：用来连接主板上显卡插槽的接脚。PCI-E是新的插槽规格，而AGP则已退出市场，所以选择PCI-E。 SLI连接插座：SLI是连接两块显卡的接口插座，是NVIDIA公司推出的显卡串接技术。 显示芯片（GPU）：GPU（Graphics Processing Unit，图形处理器）是显卡上的核心，专为显示功能、3D运算所设计的芯片，是显卡性能强弱、价格高低的关键。 显卡专用内存：英文为Graphics memory，专为显卡设计的内存，作为显示数据的缓冲区，它的优劣、直接关系到显卡的整体性能。 显卡电源插头：许多中高端的显卡已经需要外接电源，才可以确保GPU、显存的正常运作。

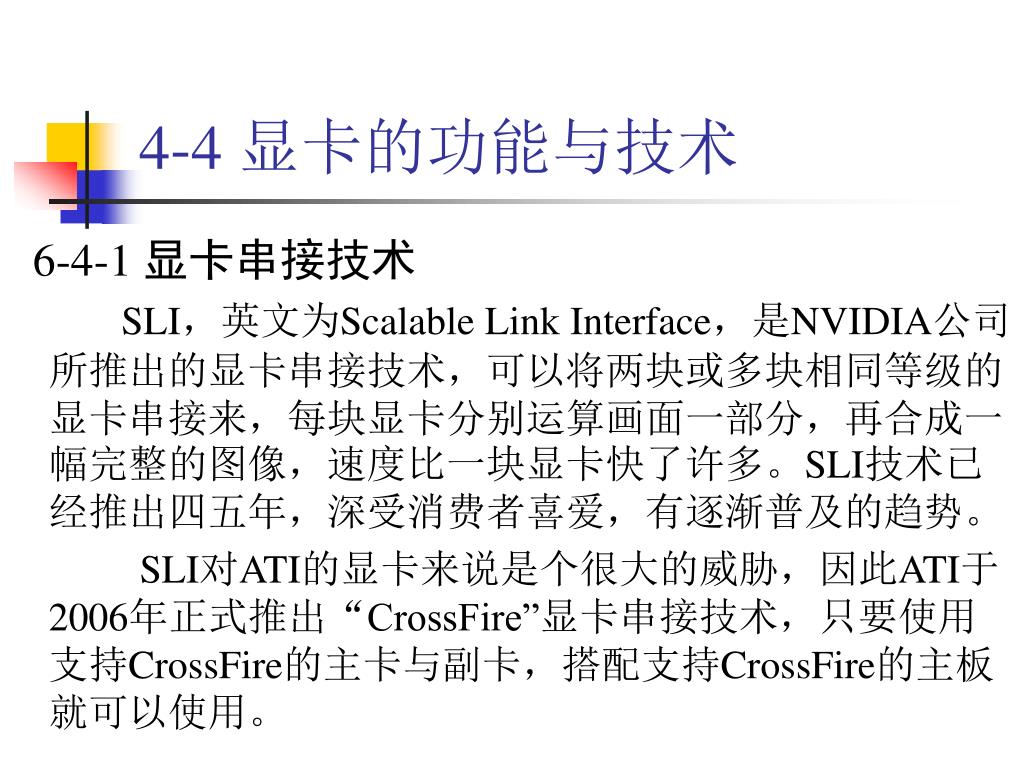

4-4 显卡的功能与技术 6-4-1 显卡串接技术 SLI，英文为Scalable Link Interface，是NVIDIA公司所推出的显卡串接技术，可以将两块或多块相同等级的显卡串接来，每块显卡分别运算画面一部分，再合成一幅完整的图像，速度比一块显卡快了许多。SLI技术已经推出四五年，深受消费者喜爱，有逐渐普及的趋势。 SLI对ATI的显卡来说是个很大的威胁，因此ATI于2006年正式推出“CrossFire”显卡串接技术，只要使用支持CrossFire的主卡与副卡，搭配支持CrossFire的主板就可以使用。

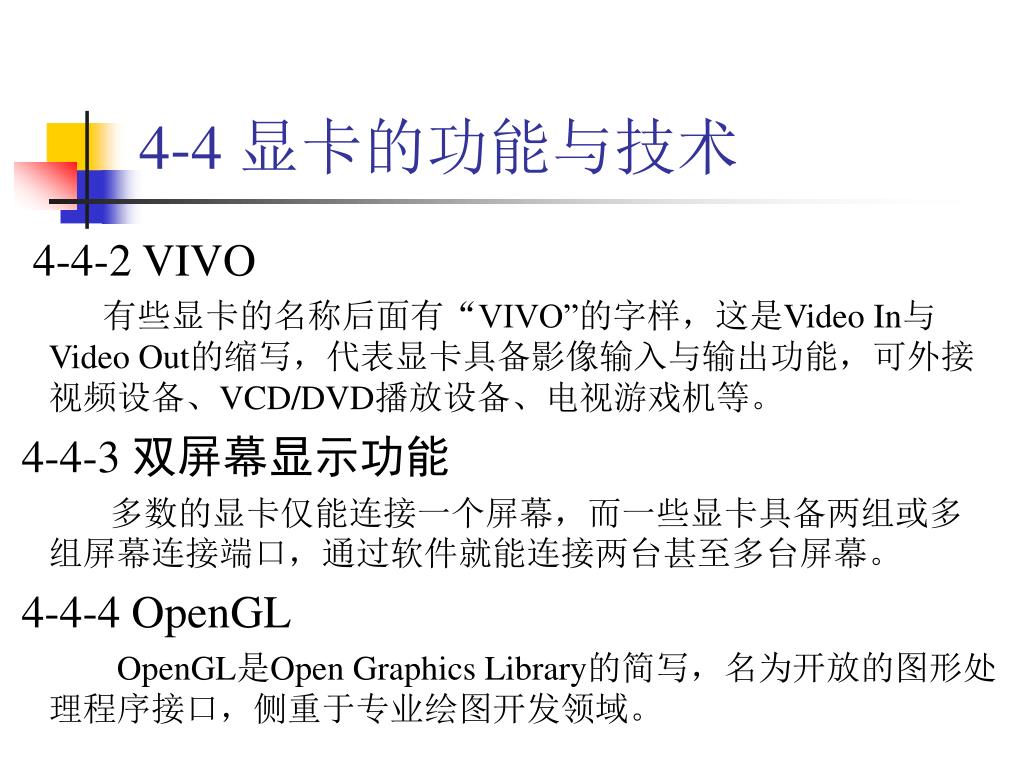

4-4 显卡的功能与技术 4-4-2 VIVO 有些显卡的名称后面有“VIVO”的字样，这是Video In与Video Out的缩写，代表显卡具备影像输入与输出功能，可外接视频设备、VCD/DVD播放设备、电视游戏机等。 4-4-3 双屏幕显示功能 多数的显卡仅能连接一个屏幕，而一些显卡具备两组或多组屏幕连接端口，通过软件就能连接两台甚至多台屏幕。 4-4-4 OpenGL OpenGL是Open Graphics Library的简写，名为开放的图形处理程序接口，侧重于专业绘图开发领域。
4-4 显卡的功能与技术 4-4-5 DirectX DirectX是Microsoft Windows系列操作系统专用的多媒体程序接口，偏向于计算机娱乐用途。它可让以Windows为平台的游戏或多媒体程序获得更高的执行效率，加强3D图形和声音效果，并提供共同的硬件驱动标准。 目前DirectX最新的版本是10.1，但只有ATI的HD3000以后的版本的显卡才支持。DirectX 10.1在游戏中的效果是十分明显。 DX10.1主要更新内容： 1. 支持Shader Mode 4.1； 2. 新的着色指令支持立方体纹理贴图阵列； 3. 应用程序可以控制多重采样和超级采样的使用，并选择在特定场景出现的采样模板； 4. 可以直接对压缩的纹理材质进行渲染； 5. 更具弹性的资源复制和利用； 6. 包括多个渲染目标的总体混合模式，以及更新的浮点混合功能。

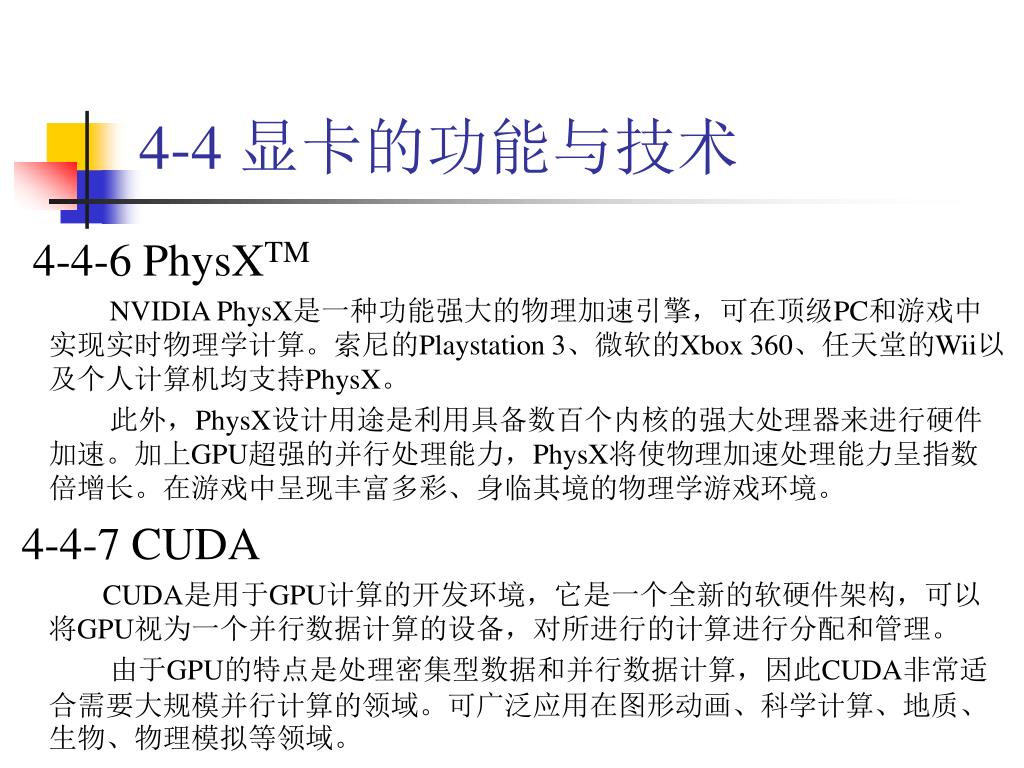

4-4 显卡的功能与技术 4-4-6 PhysXTM NVIDIA PhysX是一种功能强大的物理加速引擎，可在顶级PC和游戏中实现实时物理学计算。索尼的Playstation 3、微软的Xbox 360、任天堂的Wii以及个人计算机均支持PhysX。 此外，PhysX设计用途是利用具备数百个内核的强大处理器来进行硬件加速。加上GPU超强的并行处理能力，PhysX将使物理加速处理能力呈指数倍增长。在游戏中呈现丰富多彩、身临其境的物理学游戏环境。 4-4-7 CUDA CUDA是用于GPU计算的开发环境，它是一个全新的软硬件架构，可以将GPU视为一个并行数据计算的设备，对所进行的计算进行分配和管理。 由于GPU的特点是处理密集型数据和并行数据计算，因此CUDA非常适合需要大规模并行计算的领域。可广泛应用在图形动画、科学计算、地质、生物、物理模拟等领域。
4-5 显卡市场主流ATI＆NVIDIA 4-5-1 触角全面的ATI ATI（Array Technology Industry）是设计生产3D显卡和多媒体芯片的公司，已于2006年被AMD公司收购，其产品大到服务器图形工作站、个人计算机，小到掌上型计算机里都有它的踪影。

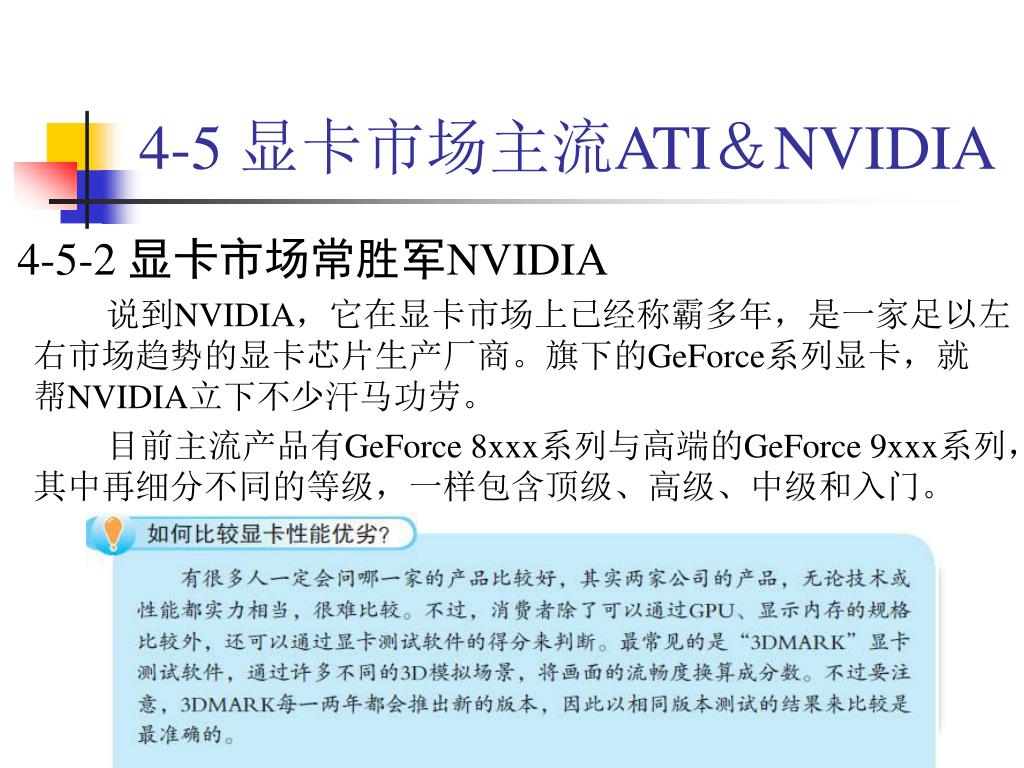

4-5 显卡市场主流ATI＆NVIDIA 4-5-2 显卡市场常胜军NVIDIA 说到NVIDIA，它在显卡市场上已经称霸多年，是一家足以左右市场趋势的显卡芯片生产厂商。旗下的GeForce系列显卡，就帮NVIDIA立下不少汗马功劳。 目前主流产品有GeForce 8xxx系列与高端的GeForce 9xxx系列，其中再细分不同的等级，一样包含顶级、高级、中级和入门。
