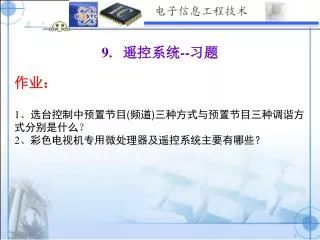

  1. 9. 遥控系统--习题 作业： 1、选台控制中预置节目(频道)三种方式与预置节目三种调谐方式分别是什么？ 2、彩色电视机专用微处理器及遥控系统主要有哪些？

  2. 电视原理多媒体教学课件

  3. 9. 遥控系统 9.1 彩色电视机专用微处理器 9.2 彩色电视机遥控系统的组成与基本工作原理 9.3 三菱M50436-560SP遥控系统电路分析

  4. 9.1 彩色电视机专用微处理器 • 遥控系统种类：在20世纪80年代末期，我国电视行业初步确定： • 高、中档遥控彩色电视机选用东芝CTS-130A、三菱M50436—560SP和菲利浦CTV-320S三种遥控系统； • 低档遥控彩色电视机选用汤姆逊SGSM491／M493遥控系统。这几种遥控系统的集成电路如表9．1所示。

  5. （1） 遥控系统节目预置方式 1）电压合成方式：东芝CTS-130A、三菱M50436—560SP和菲利浦CTV-320S三种遥控系统预置节目的方式都是电压合成方式（电压合成方式的遥控电路比较简单，所用元件少，价格便宜，宜于推广）。 2） D／A转换器：三种遥控系统均采用：14位脉宽调制(PWM)加倍率乘法调制(BRM)的D／A转换器（产生高频电子调谐器调谐电压）。

  6. （1） 遥控系统节目预置方式 3）调谐电压分辨率：高频电子调频器的调谐电压珥变化范围为0-32 V(或0～30 V)，而14位的D／A输出有214=16 384级，因此，每一级的电压分辨率为： 32 V÷163 84=1.95 mV 4）调谐频率分辨率：在调谐器的VHF-L、VHF-H和UHF频段中，以UHF频段的频率覆盖范围为最大(460-890MHz)其频率分辨率为： (890 MHz-460 MHz)÷163 84=26.2 kHz 它足以满足频偏的漂移要求(本振稳定度及自然漂移的标准要求为：VHF频段是±300 kHz。UFH频段是±500 kHz)。

  7. （1） 遥控系统节目预置方式 • 5）调谐方式：三种遥控系统在预置节目方面，都具有自动调谐与手动微调的功能。 • 6）三菱M50436-560SP自动调谐的工作过程： • 在微处理器收到自动调谐信号(按下自动调谐按键)后，14位的D／A转换器输出的调谐电压增加或减少，同时AFT开关自动断开。 • 一旦微处理器接收到行同步信号（说明已调谐有效信号）后，微处理器中的AFT A／D转换器(AFT比较器)将中放通道送来的AFT电压转换为数字信号，控制14位D／A转换器，使调谐电压UT变化速度减慢，直至达到最佳状态（？），然后停止搜索。并将数字选台信息存储在节目存储器中与该频道位置号对应的存储单元中。 • 预置完毕后，AFT开关自动转至接通状态，使AFT电压加至高频调谐器，实现对本振电路的AFT控制。 • 三菱M50436-560SP遥控系统是采用上述方法进行自动预置节目的，其微处理器有AFT电压输入端和外接AFT开关控制端。

  8. （1） 遥控系统节目预置方式 • 7）东芝CTS-130A、菲利浦CTV-320S自动调谐工作过程： • 与上述方法基本相同。只是AFT控制方法不一样。 • 它们采用的方法是：其微处理器的A／D转换器将AFT电压转换为数字信号，控制14位D／A转换器，调整调谐电压使高频调谐器的本振频率正确。 • 因此， 东芝CTS-130A、菲利浦CTV-320S遥控系统的微处理器只有AFT电压输入端，省去了AFT开关控制端，也不用外接AFT开关。

  9. （2） 遥控系统频段转换方式 • 目前，我国彩色电视机所用的高频电子调谐器大致可以分为两类：一类是频段切换的端脚为BL、BH、BU(例如，山茶SC-C51A彩电采用的高频调谐器)；另一类是频段切换的端脚为BV、BS、BU(例如，牡丹TC-483P彩电采用的高频调谐器TNV_77709)。 • 东芝CTS-130A、菲利浦CTV-320S遥控系统的微处理器三个输出端输出的信号经外加驱动器后，可直接与第一类高频电子调谐器的三个频段切换端脚相接，实现频段的切换；如与第二类高频电子调谐器配合，连接的电路会比较复杂。 • 三菱M50436-560SP遥控系统的两端输出有四种组合方式，通过频段开关集成电路LA7910的译码、驱动可与第一类电子调谐器配接，通过频段开关集成电路M54573L可与第二类电子调谐器配接。 波段分段从低高，L、H、U  三个波段。L：1~~5频道，频率 50MHZ~92MHZ；H：6~12频道，频率168MHZ~220MHZ；U：13~~68频道，频率470MHZ~~960MHZ。目前，高频头头的波段引脚有两种形式：一种L、H、U方式；另一种是BV 、BS、BU；BV：L、H两波段

  10. （3）模拟量的控制方式 • 模拟量:音量、亮度、对比度、色饱和度等。 • 控制方式：均采用6位脉宽调制方式的D／A转换器，其控制级数为26=64级。 • 三菱M50436-560SP与东芝CTS-130A遥控系统模拟量输出均为3路，即音量，亮度和色饱和度，其中三菱M50436-560SP系统通过增加D／A转换器最多可扩展到9路模拟量输出，即增加了高音、低音、平衡、色调和清晰度。 • 菲利浦CTV一320S系统有5路模拟量输出即音量、亮度、对比度、色饱和度和平衡、还可通过I2C总线技术，将模拟量输出路数扩展至8个，即增加高音、低音和色调。

  11. （4） 遥控系统伴音制式转换功能 • 三菱M50436-560SP与东芝CTS-130A遥控系统的伴音制式转换功能很强。 • 有两路输出和两路输入(双伴音和立体声)，能完成单声、立体声、和双伴音伴音制式的自动转换。 • 三菱M50436-560SP还具有较强的彩电制式转换功能，可以进行PAL-D、PAL-I、NTSC和SE-CAM四种制式的相互转换，而且还能实现50Hz与60Hz的场频转换。

  12. （5） 遥控系统文字显示系统 • 三种遥控系统都有文字显示系统，三菱与菲利浦遥控系统的字符发生器集成在微处理器内部，而东芝系统采用外接字符发生器方法。 • 前两种系统输出颜色除红、绿、蓝三色外，还采用与字符大小相对应的背景色块，以防止字符的颜色受屏幕画面颜色与字符颜色相同而产生字符不清的现象。 • 三菱系统的背景颜色为黑色，菲利浦系统的背景颜色也为黑色。

  13. （6）三种遥控系统的供电方式 • 三种遥控系统的供电方式不相同，东芝系统的存储器采用+5V和+30 V供电， • 三菱系统采用+5V和-30 V供电，而菲利浦系统全部采用+5V供电。 • 东芝系统存储器的+30 V供电可直接从+30 V稳压电路获取，而三菱系统的-30 V供电由辅助电源提供，也可从行逆程脉冲整流、滤波后得到。

  14. 9.2 彩色电视机遥控系统的组成与基本工作原理 9.2.1 遥控电路的基本组成及各部分电路的作用 彩色电视机红外线遥控系统主要由遥控发射器、遥控接收器、中央处理器、存储器、接口电路和本机键盘矩阵电路等组成。 图9.1 彩色电视机红外遥控 系统方框图

  15. (1)遥控发射器 • 1）组成：红外遥控信号发射器主要由键盘矩阵、遥控器专用集成芯片(微处理器)、激励放大器和红外发光二极管等组成。其中，遥控器微处理器由振荡器、指令编码、脉冲调制器等组成。 • 2）工作过程： • 先由专用集成芯片将每个按键的键位码经内部遥控指令编码器转换成遥控编码脉冲。 • 然后，将编码脉冲对38 MHz左右的载波进行脉冲幅度调制； • 最后，将已调制的编码脉冲激励红外发光二极管，使其以中心波长为940 nm的红外光发出红外遥控信号。

  16. (2)摇控接收器 • 1）组成： • 红外遥控接收器由红外光电二极管与专用的集成电路组成。 • 集成电路内部有前置放大器、限幅放大器、自动偏置控制(ABLC)电路、峰值检波器和整形电路等组成。 • 2）红外遥控接收集成芯片：常用的有uPC1373H、CX20106A和LA7224等。 • 3）工作过程：当收到红外遥控信号时，光电二极管被激励，产生光电流，再经前置放大器放大、限幅、整形、峰值检波等，得到遥控编码脉冲，送入中央微处理器去解码并控制有关电路。

  17. (3)接收机微处理器 • 1）特点：接收机微处理器(CPU)通常由一片大规模集成电路组成，它的型号较多，内部电路非常复杂。 • 2）内部组成：它由运算器、累加器、寄存器、时钟发生器、程序控制器、指令译码器等组成。 • 3）工作过程：CPU根据红外遥控接收器送来的遥控指令，由内部的指令译码器进行识别译码，在内部的只读储存器中取得相应的指令控制程序，产生出相应的控制信号，通过接口电路去控制相应的单元电路。 • 4）微处理器发出的控制信号： • 一类是只有高低电平的开关信号，它可以控制相应电路的通与断，如遥控开机与关机； • 另一类是模拟信号，它是一个脉冲宽度与个数可改变的脉冲信号，该信号经过数／模(D／A)转换电路和接口电路后形成相应的直流电压信号，可用于调节音量、控制亮度等。

  18. (4)存储器 • 存储器用于存储各电视频道的选台数据及模拟数据，包括调谐电压、频段、音量、对比度、亮度和色饱和度等。 • 在选用预选单元时，对应此单元的选台数据读出，各模拟量数据也读出，分别送至相应的接口电路。 • 存储数据可以抹去，重新写入。存储器所存的数据信息在断电后不会丢失，每次开机后，自动取出上次关机前的有关数据，并据此接收信号。也可根据需要，通过按键随意更换频道或调节各模拟量。

  19. (5)接口电路 • 主要作用： • 接口电路介于CPU与被控制电路之间，其作用是进行数／模转换和电平移位。 • 数／模转换：就是将CPU输出的数字信号数据转换成被控制电路所需的模拟电压。例如：选台调谐电压、音量控制电压、色饱和度控制电压等。 • 电平移位：就是将数／模转换后的直流转换成被控制电路所需的电平。例如：在调谐选台时，要求加在高频调谐器内变容二极管上的电压范围为0～30 V，而CPU输出的脉冲调制信号最大值为5 V，经低通滤波器后可获得0～5 V电压，所以需要电平移位。

  20. (6)本机键盘矩阵 • 除使用遥控发射器能对彩电实现控制外，通常在彩电面板上还设置有若干按键，组成本机键盘矩阵。 • 本机键盘按键同样可实现各种控制功能，并且它所产生的编码信号无须进行调制及解调，而是直接通过电阻送到CPU中。

  21. 9.2.2 遥控彩色电视机的常见遥控功能 • 一般都具有选台控制、模拟控制、静音控制、电源开关控制、屏显控制等遥控功能。 (1)选台控制（变换接收频道） • 1）选台控制两步操作：一是遥控系统应送出频段切换信号，以确定电视机的接收频段；二是把调谐电压UT(0—30 V可调)送到高频调谐器中。 • 2）预置节目(频道)三种方式：一是电位器预置方式；二是PLL频率合成预置方式；三是电压合成预置方式。目前遥控彩色电视机绝大多数采用电压合成预置方式： • 将频段转换电压和频道调谐电压等数字编码信号依次存储 (EAROM)中。 • 收节目时，根据频道存储位置号(即电视节目号)将存储器中相应的数字选台数据读出来，并转换为频段控制电压与调谐电压，加至高频调谐器。

  22. (1)选台控制（变换接收频道） • 3）预置节目三种调谐方式： • 全自动调谐方式，即按下相应键后，遥控电路便可将当地所能接收到的电视节目信息自动地依次存储在节目存储器中，对应由小到大的节目号码； • 半自动调谐方式，即每按一次相应的按键，只将一个电视节目信息存储在节目存储器中，并赋给指定的节目号码； • 手动微调方式，即需要不断按动“频率增加(+)”或“频率减少(一)”键来选出要预置的电视节目。

  23. (2)模拟量控制 • 模拟量控制概念：所谓模拟量控制是接近线性的直流电压控制，由微处理器根据指令要求，输出宽度可调的矩形波信号，通过接口电路处理变成相应的直流电压去控制相应的被控电路。 • 常设模拟量按键：遥控彩色电视机常设有音量、色饱和度、对比度和亮度这四个模拟量的(+)和(-)的遥控按键。无论按下哪个模拟量的(+)或(-)键，其工作过程都是相似的。

  24. (3)状态控制 • ①伴音静音控制：一般遥控发射器上都设有静音键。按下此键，伴音立即消失；再按下此键，伴音恢复到原来的状态。这一功能在选台时自动起作用，以切断选台转换过程中的噪声。 • ②TV／AV转换控制：按下TV／AV按键可将电视机接收电视广播改为接收音频和视频信号。视频信号应从视频输人插孔(VIDEO)输入，同时还应将伴音信号从音频输入插孔(AUDI-0)输入。再按此键又可将视频接收状态转为电视广播接收状态。 • ③无信号自动关机：电视广播结束后，电视机在无信号输入的状态下持续10 min，微处理器便会发出信号，使主机板电源自动关闭。 • ④开关机和定时控制： • 主机板电源的开启与断开的控制。 • 遥控器键盘上的“电源开关”(POWER 0N)一般由双稳态电路组成，每按一次该按键可变换一次电源开、关状态。 • “定时”键也 叫‘‘’睡眠”开关，可用来设置定时关机的时间 (时间从15～120 min，分若干挡供用户选择) ，微处理器发出控制信号，关闭主机板电源。 • 注意：主机板电源关闭后，辅助电源仍供电，遥控电路仍工作。

  25. (4)屏幕显示控制 按下该键时，中央微处理器从存储器中调出当前节目的频道位置号、音量等级、定时剩余时间等，在电视屏幕上以数字、字符或符号的形式显示出来。再按此键，显示的内容消失。

  26. 维修问答：电视自动搜索不存台或漏存故障的检修步骤和方法。维修问答：电视自动搜索不存台或漏存故障的检修步骤和方法。 初步的简易检查 （1）检测AFT输出电压：特别是对于比较新的彩电，在出现搜台不良现象时，不要出手就拧中周，应该先检测AFT输出电压是否正常，如果不正常，再调中周。如果一拿不准，最好把中周原封不动地拆下，换上中周（38兆的图像检波中周）后再调，发现误判后再装回原中周，以避免造成新故障。测量AFT输出电压的方法是，在预置状态用微调选出一个质量比较好的节目，按动上下微调键，监测AFT电压，注意，AFT电压作为信号，它的变化规律才是主要内容，图纸上的标称值没有多大意义 。 （2）检查电台识别信号的性能：通过减弱天线信号，观察何时静噪（静音、静屏），如果静噪过早，则有必要进一步检查电台识别信号是否正常。 （3）检查AGC性能：接收强信号，观察有无不同步现象，测量高频头AGC引脚电压是否下降。 （4）对于新型机，要先进入总线调整状态，检查AFT、VCO、RFAGC等相关项目的数据有无问题。 中周：应称中频变压器和中频谐振线圈, 中频变压器在中放电路中起阻抗匹配作用，中频谐振线圈在震荡电路中产生震荡频率。电视机中的中周是LC并联揩振电路,调节磁芯的目的实际就是调节电感量,让LC振荡频率固定在38Mhz,这样就能使中频放大电路工作在最佳状态.

  27. 维修问答：电视自动搜索不存右或漏存故障的检修步骤和方法.维修问答：电视自动搜索不存右或漏存故障的检修步骤和方法. 初步的简易检查： 另一方面，若要检修AFT产生和输出电路，或者需要精确调整AFT中周、测量AFT信号是否规范，也需要解除AFT控制。解除方法有：第一，对于像东芝C-130A（TMP47C433）之类的遥控系统，当处于预置状态时，CPU便自动输出AFT关断信号，切断AFT对高频头的控制。第二，对于像M50436-560SP之类的遥控系统，在预置状态按动AFT开关，可使CPU输出AFT一项，选中此项并设为关，便解除了数字AFT功能，ST6367等就是这样。第三，M500431遥控系统既没有预置开关，也没有AFT选择键，AFT信号始终控制着高频头，在调整图像检波中周时，需要断开高频头的AFT输入线，或短路TA7689的13、14脚，也可以先拿掉AFT中周。第四，飞利浦CTV系列遥控系统具有数字AFT功能，在微调后数秒即启动AFT控制，不能通过按键或菜单解除其数字AFT功能，对此，需要断开CPU的AFT输入，并在输入脚接2.5V固定电压（对VDD端和地分别接一只阻值相等的电阻）。TMP47C434也是如此。
