網路概論 第三章、 有線及無線網路

1. 網路概論第三章、有線及無線網路 Understanding Wired and Wireless Networks

2. 參考書 蔡逸舟、鐘俊仁、沂岡(2011)， MTA Exam 98-366 Networking Fundamentals 官方認證教材， 碁峰資訊股份有限公司， ISBN: 9789862762448 （書號 CMS100600） 林文恭、吳進北、吳惠雯(2011)， MTA Exam 98-366 網路管理與應用認證實戰寶典， 碁峰資訊股份有限公司， ISBN: 9789862761915 （書號 CMS101700）

3. 大綱 • 有線網路及傳輸媒體類型 • 認識和使用雙絞線 • 認識及使用光纖 • 理解無線網路 • 認識無線設備 • 認識無線網路標準

4. 目標 Objectives

5. 雙絞線Twisted-Pair Cable • 電腦網路最常用的實體線材 • 區域網路最常見的線材 • 容易施工 • 彈性 • 經濟 • 效率 • 快速

6. 雙絞線Twisted-Pair Cable • 一條纜線內有 8 股銅線 • 4 組，每組 2 條 • 藍 blue • 橘 orange • 綠 green • 棕 brown • 每一組的 2 條線互相纏繞（絞） • 互相纏繞：抵銷彼此的電磁場

7. 雙絞配接線Twisted-Pair Patch Cable

8. 雙絞線裡的四組銅線

9. 雙絞線拉直之後

10. 568B, 568A, 以及 BOGB 標準

11. TIA/EIA-568 標準

12. 配接線種類 • 直線 • 一般常見者 • 連接電腦與 Hub • 跳接線（Crossover Cable） • 電腦與電腦互接 • Hub 與 Hub 串接

13. 跳接線Cross Over Cable

15. MDI & MDI-X 埠 • MDI • Medium Dependent Interface • 媒體相依介面，其實就是一般的介面 • MDI-X • Medium Dependent Interface crossover • 用直線也可以達到跳線的效果 • 通常標示為 Uplink

16. UPLINK

17. 屏蔽/無屏蔽雙絞線 • STP = Shielded twisted pair • 屏蔽雙絞線 • UTP = unshielded twisted pair • 無屏蔽雙絞線

18. 遮蔽/無遮蔽雙絞線

19. Tools Used with UTP Cables

20. Patch Panel and RJ45 Jack

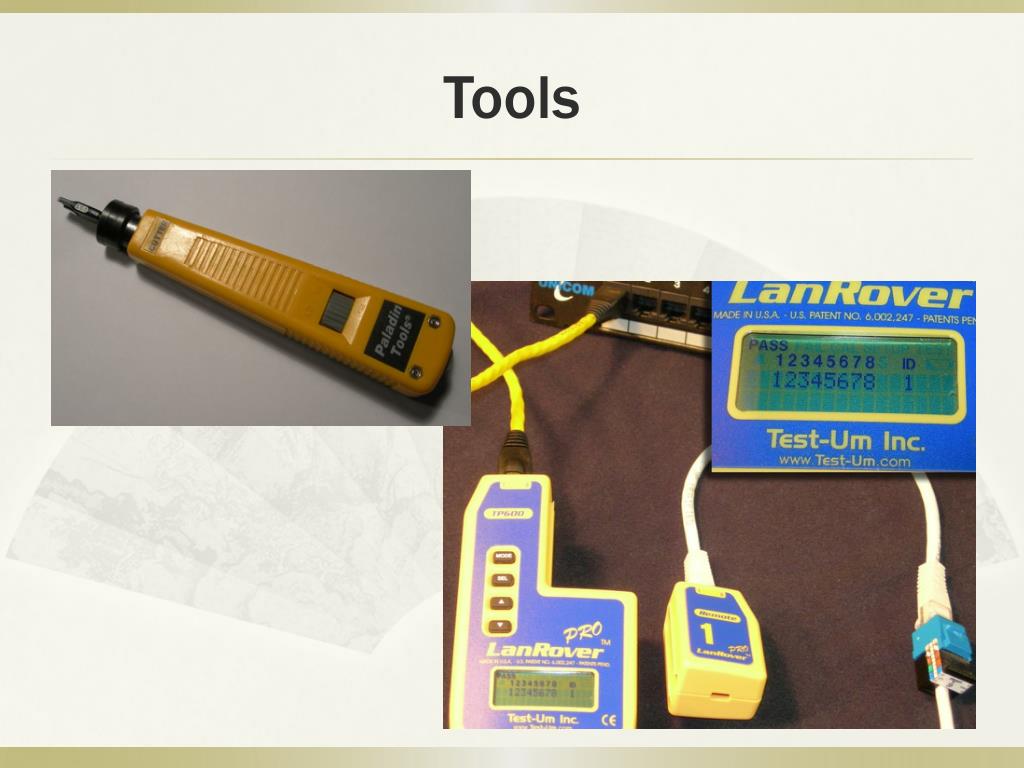

21. Tools

22. 衰減Attenuation • 訊號衰減與距離平方反比 • 100 公尺 • 訊號強度低到無法分辨 • 橋接器 Bridge • 訊號放大 • 或以光纖纜線替代 UTP

23. 常見雙絞線分類

24. 干擾 Interference • 電磁干擾：幾乎任何類型的電子設備會造成電磁干擾，應該儘可能遠離，否則，應該使用遮蔽式電纜。 • 射頻干擾：源自於調幅/調頻發射台與手機基地台所產生的干擾Interference can be a real problem with twisted-pair networks, or any networks for that matter. • Interference is anything that disrupts or modifies a signal that is traveling along a wire.

25. 電磁干擾Electromagnetic Interference (EMI) • 幾乎任何類型的電子設備會造成電磁干擾 • 儘可能遠離 • 使用遮蔽式電纜 STP

26. 射頻干擾Radio Frequency Interference (RFI) • 源自於調幅/調頻發射台與手機基地台所產生的干擾 • 以濾波器除去干擾訊號波

27. 資料外洩 Data Emanation (EM) • 搭線竊聽 • UTP 的訊號會外洩，使用 STP 比較好 • Faraday Cage • 用金屬網包住整個房間

28. 串音Crosstalk • 線路貼得太近，互相干擾 • 講電話的時候聽到另外一線的聲音 • 近端串音 NEXT: Near End Cross Talk • 遠端串音 FEXT: Far End Cross Talk • 使用 STP

29. 佈線安全 • 安裝在牆壁或天花板上的電纜必須『不可燃』或『低煙霧』、『無毒』 • 纜線外層的 PVC 燃燒時會發出致命的鹽酸氣體 • 實體設備確實『接地』 • 突波 • 高壓電 • 雷擊

30. 光纖纜線Fiber Optic Cable • 以光子（Photons）取代電子 • 材質：玻璃或塑膠 • 細如髮絲的玻璃，可以彎曲

31. 光纖分類 • 單模 Single-mode Fiber • 單一頻率的光線 • 距離：10 ~ 80 公里 • 多模 Multi-mode Fiber • 多重頻率的光線 • 距離：600公尺

32. TOSLINK(Toshiba Link)

33. 光纖纜線 Fiber Optic Cables

34. 無線網路 Wireless Networks • 不需拉線 • 成本 • 美觀 • 行動能力 • 四處遊走 • 不適合佈線的場所 • 古蹟建築 • 博物館 • 大型倉儲 • 機動性高的生產線

35. Wireless Access Point • 無線接取點Wireless Access Point (WAP) • 路由器、防火牆、IP 代理伺服器

36. 無線網卡Wireless Network Adapters • 讓電腦連接無線網路 • USB, PC Card, ExpressCard, PCI or PCI Express

37. 訊號放大器Wireless Repeater • 延伸無線網路涵蓋範圍

38. 無線橋接Wireless Bridge • 橋接器可以連接各種 802.11 網路

39. 無線區域網路Wireless LAN (WLAN) • IEEE 802.11 WLAN 標準 • 通常與 Ethernet 互連

40. 802.11n • 多重輸入多重輸出架構(MIMO) • 輸入與輸出同時進行 • 訊框匯集(Frame Aggregation) • 一次傳輸多個訊框 • 頻道綁合技術(Channel Bonding) • 同時使用兩個不重疊的頻道 • 20MHz 提昇為 40MHz

41. 加密模式Wireless Encryption Options 使用AES的WPA2 是最安全的

42. 802.1x • 保護無線連線 • PNAC: Port-based Network Access Control

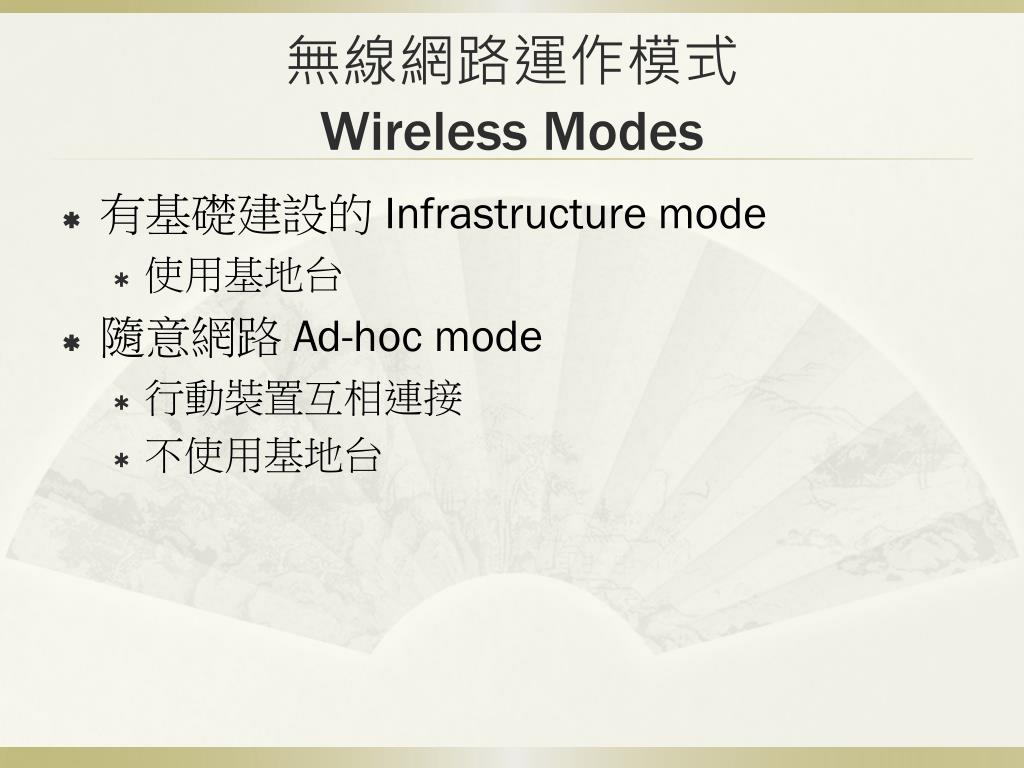

43. 無線網路運作模式Wireless Modes • 有基礎建設的 Infrastructure mode • 使用基地台 • 隨意網路 Ad-hoc mode • 行動裝置互相連接 • 不使用基地台

44. Service Set Identifier (SSID) • Service Set IDentifier (SSID). • 無線網路的『名稱』 • 可以隱藏

45. 無線網路設定Wireless Settings

46. 總結 Summary • 認識各種實體纜線 • UTP、STP • Fiber • Wireless • 認識無線網路裝置 • WAP • Repeater • Bridge
