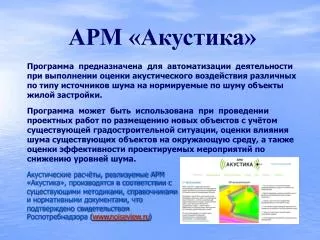

АРМ «Акустика»

Программа предназначена для автоматизации деятельности при выполнении оценки акустического воздействия различных по типу источников шума на нормируемые по шуму объекты жилой застройки.

Программа может быть использована при проведении проектных работ по размещению новых объектов с учётом существующей градостроительной ситуации, оценки влияния шума существующих объектов на окружающую среду, а также оценки эффективности проектируемых мероприятий по снижению уровней шума.

Акустические расчёты, реализуемые АРМ «Акустика», производятся в соответствии с существующими методиками, справочниками и нормативными документами, что подтверждено свидетельством Роспотребнадзора (www.noiseview.ru)


Базовые документы:

  • СНиП 23-03-2003 «Защита от шума».

  • СНиП II-12-77 «Защита от шума».

  • ГОСТ 31295.1-2005 (ИСО 9613-1:1993) «Шум. Затухание звука при распространении на местности. Часть 1. Расчет поглощения звука атмосферой».

  • ГОСТ 31295.2-2005 (ИСО 9613-2:1996) «Шум. Затухание звука при распространении на местности. Часть 2. Общий метод расчета».

  • Методические рекомендации по оценке необходимого снижения звука у населённых пунктов и определению требуемой акустической эффективности экранов с учетом звукопоглощения. Росавтодор, 2003.

  • СН. 2.2.4/2.1.8.562-96 «Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки».


Отличительные особенности программы

  • встроенная графическая подсистема для пространственного размещения и анализа источников шума, расчётных точек и шумозащитных сооружений с использованием планов местности на базе файловформата DXF (AutoCAD) или графической подложки с топоосновой;

  • многооконный интерфейс пользователя;

  • наличие каталогов оборудования и его акустических характеристик (возможность дополнять и корректировать существующие каталоги);

  • расчёт уровней звукового давления от точечных и линейных источников в любой точке схемы;

  • расчёт требуемого снижения звуковой мощности источников шума;

  • возможность экспорта результатов расчётов в MS Excel в виде приложения к акустическому расчёту проекта СЗЗс приведением ссылок на нормативную литературу по всем этапам расчёта;

  • возможность построения изолиний и цветовых карт уровней звукового давления на плане местности по выбранной высоте (общий уровень и уровни в спектральных полосах);

  • возможность мультивысотного расчёта уровней звукового давления;

  • наличие встроенной справочной информации, обеспечивающей поддержку пользователя при работе с программой.


Графическая подсистема программы

  • импорт топоосновы из DXF;

  • оцифровка графической подложки;

  • привязка масштаба;

  • поддержка слоёв;

  • интуитивный ГИС-интерфейс;

  • ввод местоположения:

  • расчётных точек

  • источников шума

  • зданий и экранов

  • лесополос


Графическая подсистема программы

  • местоположение точечных источников устанавливается одним кликом мыши;

  • дороги могут иметь любое количество линейных сегментов, при этом высота точек дороги может редактироваться;

  • препятствия (здания, шумозащитные экраны и лесополосы) могут иметь конфигурацию любой сложности и вводятся как полигональные или линейные объекты.


Акустические и технологические характеристики источников шума

  • Типы источников:

  • Точечные

  • вентиляция

  • кондиционирование

  • дизельные установки

  • другие локальные

  • источники шума

  • Линейные

  • автомобильные дороги

  • железные дороги

  • трамвайные пути

Ввод данных осуществляется вручную или из каталогов оборудования.


Учет влияния элементов застройки на распространение звука

  • Типы:

  • звукозащитный экран (линейный)

  • здание (полигональный)

  • лесополоса (полигональный)

Имеется возможность учесть влияние на распространение шума звукопоглощающих свойств поверхности препятствий


Расчётные точки застройки на распространение звука

  • Вводимые параметры:

  • тип защищаемой территории

  • высота над землёй

  • тип защищаемого помещения

  • характеристики помещения

  • характеристики ограждающей

  • конструкции


Акустический расчёт застройки на распространение звука

  • предоставление расчётных данных в виде таблиц, цветовых карт и отчётов

  • возможность учёта всех или только выбранных источников шума

  • расчёт для одной точки по нескольким высотам (мультивысотный расчёт)

  • неограниченное количество источников шума и расчётных точек

  • экспорт результатов расчёта в Microsoft Excel


Графическое представление результатов расчета

Цветовые карты изолиний уровней звука и уровней звукового давления в октавных полосах частот


Основные типичные проблемы, которые приходится решать акустику


Ввод шумовых характеристик которые приходится решать акустику

АРМ «Акустика» имеет встроенный каталог шумовых характеристик основных источников шума, часто встречаемых в практике эколога-акустика.

Используя каталог можно быстро выполнить поиск нужных данных, при необходимости разложить уровни звука в спектр по октавным полосам частот, рассчитать уровни звуковой мощности вентилятора в зависимости от его марки, производительности и напора, вычислить звуковую мощность на основе имеющихся данных по звуковому давлению, а также пересчитать шумовые характеристики из дБА в дБ


Автоматизация расчета снижения шума в вентиляционной сети

В случае распространении звука через сложные сети воздуховодов требуется выполнять трудоемкие вычисления по оценке снижения уровней шума во всех рассматриваемых элементах сетей. Программа позволяет автоматизировать расчет снижения звуковой мощности в сети. Для выполнения акустического расчета от пользователя требуется только ввод основных геометрических параметров элементов сети и марок шумоглушителей


Выбор лимитирующих расчетных точек

После ввода исходных данных по шумовым характеристикам и геометрическому расположению источников шума программа АРМ «Акустика» позволяет провести очень быстрый анализ шумовой обстановки путем построения изолиний уровней звука, с выявлением наиболее критических точек в плане и по высоте, для которых в дальнейшем проводится детальный акустический расчет с подбором, при необходимости, комплекса шумозащитных мероприятий


Учет факторов, влияющих на распространение шума

Реализованные в АРМ «Акустика» алгоритмы позволяют учесть в акустическом расчете все многообразие факторов, влияющих на распространение шума (экранирование элементами застройки, отражение звука от объектов застройки и затекание его за препятствия, распространение через арки и проёмы, влияние подстилающей поверхности и т.д.), при необходимости адаптируя расчетную модель к конкретным условиям на рассматриваемой территории шумового влияния объекта.

В программе реализованы несколько методик расчёта распространения звука: методики СНиП 23-03-2003 и ГОСТ 31295.1(2)-2005 для расчёта точечных источников и методики ГОСТ 31295.1(2)-2005 и Методические рекомендации… Росавтодор, 2003для линейных источников, причём в последнем случае реализованы обе модели представления протяжённых источников: представление в виде линейных сегментов и в виде эквивалентных точечных источников.


Анализ вклада отдельных распространение шумаисточников шума

При наличии большого количества источников шума важным этапом является выявление источников с наибольшим вкладом в суммарный уровень шума.

АРМ «Акустика» предоставляет возможность пользователю выполнить оперативный анализ вклада отдельных источников шума в суммарный уровень шума для каждой критической расчетной точки, что способствует грамотному выбору шумозащитных мероприятий


Разработка комплекса шумозащитных мероприятий

Проектирование мероприятий для защиты от шума, как правило, представляет собой многовариантную задачу. Использование АРМ «Акустика» дает возможность быстро и творчески подойти к решению этой проблемы. Например, благодаря наличию обширного встроенного каталога наиболее часто встречаемых шумоглушителей можно быстро подобрать подходящую марку. Возможность перетаскивания источников шума мышью позволяет находить места для более выгодного расположения источника (снижение шума за счет удаления или экранирования элементами застройки). Встроенный каталог оборудования позволяет быстро оценить эффективность замены оборудования на аналогичное по техническим характеристикам, но менее шумное. Программа помогает находить наиболее выгодные конфигурации шумозащитных экранов, оценивать влияние изменения режима работы оборудования и т.д.


Разработка комплекса шумозащитных мероприятий

снижение шума за счет удаления и экранирования элементами застройки

замена обычного вентилятора на менее шумный изолированный


Ms excel
Подробный отчёт в формате шумозащитных мероприятийMS Excel

Подробный отчёт в формате MS Excel по распространению шума от источника позволяет не только быстро получить все расчёты в пригодном для подачи на экспертизу виде, но и проанализировать вклад каждого из факторов распространения (дивергенция, дифракция, отражения, влияние подстилающей поверхности, атмосферные условия), что особенно полезно при проектировании
