Presentation Transcript

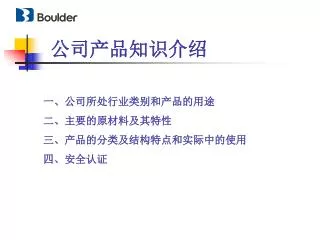

  1. 公司产品知识介绍 一、公司所处行业类别和产品的用途 二、主要的原材料及其特性 三、产品的分类及结构特点和实际中的使用 四、安全认证

  2. 一、公司所处行业类别和产品的用途 • 根据公司生产产品类别，可定义为电子行业，细分为开关电源和高频变压器产品制造商。公司第一类产品是开关电源，目前生产批量较小，处于起步阶段；第二类产品是开关电源变压器及电感器件，此类产品是为开关电源配套的元器件，是目前公司的主导产品。 • 公司产品文泛使用于通讯设备、UPS、家用电器、医疗仪器、彩电、显示器、汽车电子设备等。

  3. 二、主要的原材料及其特性 • 变压器的结构主要由铁心和线圈两部分构成，铁心就是磁介质即磁芯，构成线圈的主要材料有骨架（支架、线架）（BOBBIN）、线材、绝缘膜（胶带，纸）、绝缘漆及辅助材料

  4. 1、铁心：磁性材料---磁芯（CORE） 变压器是一种通过铁心和绕组实现电磁能量转换的装置。铁心材料的性能好坏及选用是否正确，将决定变压器的性能。下表是各类软磁材料的基本特性 ：

  5. *硅钢（铁硅合金）是电力和电子工业中用途最广、用量最大的一种软磁材料。在电子工业方面主要用于特殊电动机、电源变压器、音频变压器、脉冲变压器、磁放大器等。*硅钢（铁硅合金）是电力和电子工业中用途最广、用量最大的一种软磁材料。在电子工业方面主要用于特殊电动机、电源变压器、音频变压器、脉冲变压器、磁放大器等。 • *Permender主要用于高单位功率密度的特殊变压器。因含大量稀贵金属钴（约50%），制造工艺复杂，价格很高，只有在特殊的场合下采用

  6. *铁镍合金又称为坡莫合金（Permalloy），主要特点是在弱、中磁场下有很高的磁导率和极小的矫顽力，加工性能好，可以制成形状复杂的器件。*铁镍合金又称为坡莫合金（Permalloy），主要特点是在弱、中磁场下有很高的磁导率和极小的矫顽力，加工性能好，可以制成形状复杂的器件。 • *铁基非晶态材料是70年代出现的一种新材料，其特点是高频性能优异，铁损值极低，几乎是硅钢的1/10，磁导率也较高。因其结构特点，目前多用于电感器。超微晶软磁材料是在非晶态软磁材料基础上开发的一种材料。

  7. *软磁铁氧体材料是电子变压器领域中广泛使用的磁性材料。它是以氧化铁为主要原料制成的。按照配制成分，可分为Mn-Zn铁氧体、Ni-Zn铁氧体、Mg-Zn铁氧体、Li-Zn铁氧体等。Mn-Zn铁氧体使用频率较低，约为数百千赫，而Ni-Zn铁氧体的使用频率可达数十兆赫。软磁铁氧体的饱合磁感应值不高（B≌0.5T），但其高频特性（数十千赫以上的铁损）是其他软磁材料无法比拟的。*软磁铁氧体材料是电子变压器领域中广泛使用的磁性材料。它是以氧化铁为主要原料制成的。按照配制成分，可分为Mn-Zn铁氧体、Ni-Zn铁氧体、Mg-Zn铁氧体、Li-Zn铁氧体等。Mn-Zn铁氧体使用频率较低，约为数百千赫，而Ni-Zn铁氧体的使用频率可达数十兆赫。软磁铁氧体的饱合磁感应值不高（B≌0.5T），但其高频特性（数十千赫以上的铁损）是其他软磁材料无法比拟的。

  8. *粉末磁心在很高的频率下仍有很好的导磁率特性，且本身具有均匀气隙的结构，适用于用来制作高频电感的铁心。目前常用的主要有两类，一是纯铁粉类，牌号多参照美国MICOMETAL公司的产品型号，另一类是合成类，包括铁硅铝材料、铁镍材料、铁镍钼材料。*粉末磁心在很高的频率下仍有很好的导磁率特性，且本身具有均匀气隙的结构，适用于用来制作高频电感的铁心。目前常用的主要有两类，一是纯铁粉类，牌号多参照美国MICOMETAL公司的产品型号，另一类是合成类，包括铁硅铝材料、铁镍材料、铁镍钼材料。

  9. 2、骨架 用于绕制线圈时的支撑物，根据用途由各种工程塑料制成，主要常见使用的材料有聚酰胺（尼龙，PA）、PBT塑料、PET塑料、酚醛树脂（电木、胶木，PHENOLIC）、LCP材料。

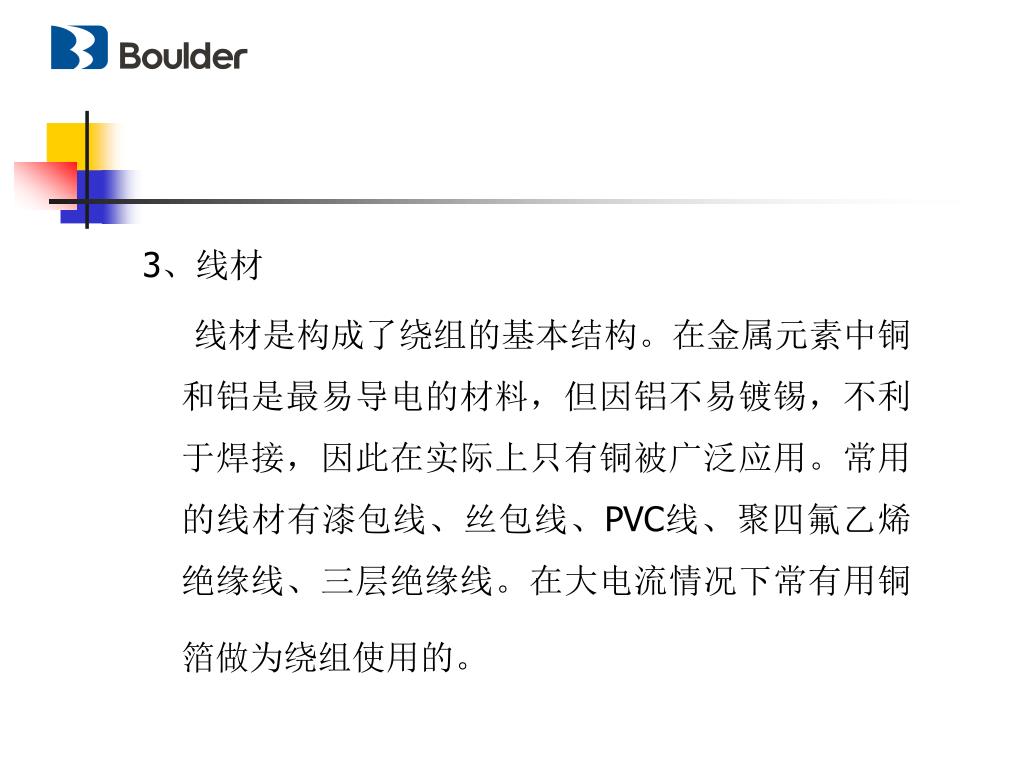

  10. 3、线材 线材是构成了绕组的基本结构。在金属元素中铜和铝是最易导电的材料，但因铝不易镀锡，不利于焊接，因此在实际上只有铜被广泛应用。常用的线材有漆包线、丝包线、PVC线、聚四氟乙烯绝缘线、三层绝缘线。在大电流情况下常有用铜箔做为绕组使用的。

  11. 几常用漆包线分类及特性

  12. 漆膜厚度一般分三级： • 1------薄漆膜如：QA-1 • 2------厚漆膜 • 3------特厚漆膜 • 但国外与国内对漆膜厚度定义相反，如1UEW相当于QA-2；2UEW相当于QA-1. • 丝包线（USTC）常用的是丝包束线，是由多根聚氨酯漆包铜线经束绞、丝包而成的，主要用于制作高频电子变压器线组。 • 三层绝缘线是导线外被三层不同的绝缘材料，可达到安全绝缘的作用。

  13. 4、绝缘膜、绝缘胶带、绝缘纸 • *常用的绝缘膜是聚脂薄膜、聚酰亚胺薄膜、聚四氟乙烯薄膜。 • *聚酯薄膜压敏胶带(Polyester Film Tape)---是以聚酯薄膜为基材，单面涂以丙烯酸酯聚合物胶粘剂，经烘焙分切而成。产品有本色透明、蓝色、黄色等多种彩色。具有良粘接性、电绝缘性和耐溶剂性，耐热等级B级。

  14. *聚酰亚胺薄膜有机硅压敏胶带(Polyimide Film Tape，Kapton Tape)---该产品是以聚酰亚胺薄膜为基材，涂以有机硅胶粘剂制成的，耐热性属于H级绝缘材料。厚度有0.06、0.08、0.10mm等规格。 • *无纺布胶带(Non-woven Tape)---具有耐温130度，耐电压、阻燃性极佳，隔离效果显著。用于各类变压器端空隔离绝缘。

  15. *橡胶型胶带（Rubber various Tape）---具有耐温130度，耐高电压，耐溶剂佳，粘性优。用于线圈固定、变压器挡墙用。 • 其它还有线路板胶带（Printed circuit Boad Tape）、玻璃布胶带（Glass Cloth Tape）、醋酸布胶带（Acetate Tape）、美纹纸胶带（Crep Paper Tape）、布基胶带（Cloth Tape）、PVC绝缘胶带（PVC Tape）、斑马胶带（Warning Stripe Tape）等各种用途的胶带。 • *常用的绝缘纸主有是芳香聚铣胺纸（NOMEX）和青稞纸。

  16. 5、绝缘漆 • 绝缘漆亦称绝缘油，即凡立水（Varnish），是一种液态树脂类材料，常与之配合使用的稀稀释剂是天那水，一般为浅琥珀色。其具有良好的绝缘性、防潮性、结构强、导热优、可降低温升及噪音问题,通常配以添加剂、有机溶剂等组成,起稀释作用。 • *变压器及电感线圈在制作完成后为达到固定、防锈、防潮、绝缘的目的大都要含浸处理。 • *高频变压器含浸凡立水必须经抽真空处理,因其绕组繁多,各层皆有Tape包裹,一般含浸很难使凡立水渗透到内层,不能固定内层铜线。

  17. 6、辅助材料 • 辅助材料主要有套管、环氧板、环氧胶、锡、助焊剂等。 • *套管用途可將变压器绕线及各端子引出线时,將之隔离不互相接触,使耐压效果更佳, 均属柔软性,使用方便。 套管材质均选择耐高温,阻燃性佳者优先使用,现一般使用材质诸如TEFLON.EVA.PE.PVC等,其材质均符合UL安规. • *环氧板常用于环形产品的固定底板。 • *环氧胶做为磁芯间、磁芯与骨架间粘接作用。 • *锡和助焊剂用于引出线与针脚之间的焊接。

  18. 三、产品的分类及结构特点和实际中的使用 • 目前公司的产品主要分八类 • 开关电源变压器BCK • 共模滤波器LT • 电感GT • 音频变压器AT • 网络变压器NT • 推动变压器DT • 行线性电感XT • 空心电感KT

  19. 四、安全认证 1985年，国际电工委员会（IEC）建立了“国际电工委员会电工产品安全认证组织”（IECEE）。各个国家亦制定自已的标准。如： 欧盟EN60742《隔离变压器和安全隔离变压器》； 美国UL1411《收音机、电视机、音频放大器、录音机用变压器安全标准》； 德国VDE0551《变压器安全规程》； 英国BS3535《工业用和家庭用安全隔离变压器》；

  20. 澳大利亚AS3108《隔离变压器和安全隔离变压器技术要求》；澳大利亚AS3108《隔离变压器和安全隔离变压器技术要求》； 国际电工委员会IEC742《隔离变压器及安全隔离变压器技术要求》； 国际电工委员会IEC65《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》； 中国GB8898-1997《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》 我国与世界上许多国家都把隔离变压器列为必须进行安全认证的电子元件，要求按标准强制执行，说明安全认证确实必要。

  21. 隔离变压器安全认证的必要性有以下三个方面：隔离变压器安全认证的必要性有以下三个方面： • 1、防着火 • 变压器温升过高或线圈短路，都会引发失火，造成火灾，人身财产遭受损失。美国UL标准就侧重于防着火的要求和检验。 • 2、防触电 • 电子设备及家用电器在使用中，由于绝缘不良，引起人身触电伤亡的事故在早些年时有发生。隔离电源变压器是为设备提供不同电压的元件，如果绝缘差，就会漏电。在德国标准中，侧重于考核绝缘性能。要求双重绝缘、加强绝缘，绝缘电阻要高，抗电强度要合格，务必保证用户的人身安全。

  22. 防着火主要包括三个方面： • 1、温升的限制 • 无论是IEC标准，还是UL、CSA、VDE等标准，对隔离变压器的温升均有严格规定。不同等级的变压器，其线圈平均温升要求见下表：

  23. 必须正确地选择变压器的电磁参量，限制温升在规定的范围内。对磁芯的材质要严格把关，不允许以次充优；加强对漆包线的质量检验，严格工艺纪律，防止短路或绝缘破坏。必须正确地选择变压器的电磁参量，限制温升在规定的范围内。对磁芯的材质要严格把关，不允许以次充优；加强对漆包线的质量检验，严格工艺纪律，防止短路或绝缘破坏。

  24. 2、防短路 • 小功率隔离电源变压器所用导线截面很细，由于漆包线质量及生产过程中因人为或绕线设备因素很容易产生短路。短路将导致变压器局部过热而容易着火。 • 3、阻燃 • 阻燃是防止着火的重要性能，因此，所选用的绝缘材料必须是阻燃的，并需经过安全认证。

  25. 防触电的要求及措施 • 变压器按防触电的保护可分为三类： • 1、Ⅰ类变压器 此类变压器具有基本绝缘外，并有接地端子，其部件可以是双重绝缘或加强度绝缘。 • 2、Ⅱ类变压器 具有基本绝缘加上双重绝缘补充措施，没有接地端子。 • 3、Ⅲ类变压器 此类变压器二次侧输出安全低电压（≤50V），以防止触电事故发生，没有接地端子，此类变压器常被称为安全隔离变压器。IEC标准的试验电压值见表

  26. 变压器的沿面距离和间隙 • 安全变压器在其线圈、引出端、磁芯之间应留有沿面距离和间隙，以保证抗电强度和使用安全。

  27. 电磁兼容 • 国家标准GB/T4765-1995《电磁兼容术语》对“电磁兼容”的定义是：“设备或系统在其电磁环境中能正常工作，且不对该环境中的任何事物构成不能承受的电磁骚扰的能力”。 • EMI-电磁干扰EMC-电磁兼容 • 线路中主要干扰方式：传导干扰和辐射干扰。

  28. ~END~
