grundl ggande begrepp

TelestörningsnämndenTSN

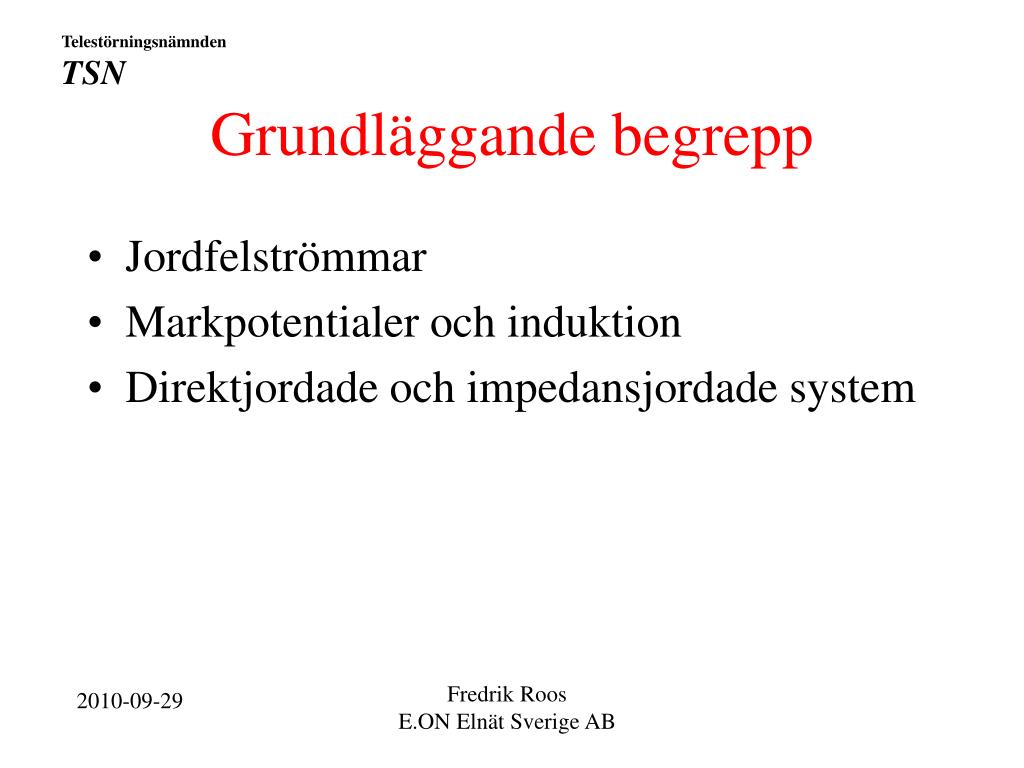

Grundläggande begrepp
  • Jordfelströmmar
  • Markpotentialer och induktion
  • Direktjordade och impedansjordade system

Fredrik Roos

E.ON Elnät Sverige AB

2010-09-29

slide2

TelestörningsnämndenTSN

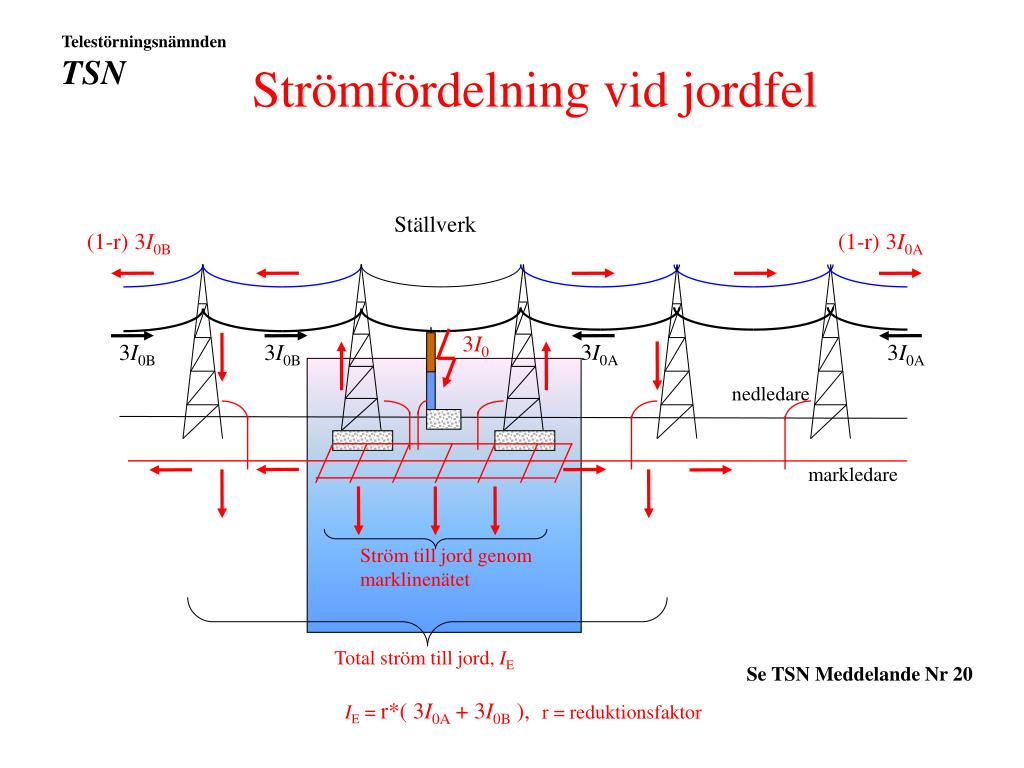

Strömfördelning vid jordfel

Ställverk

(1-r) 3I0B

(1-r) 3I0A

3I0

3I0A

3I0B

3I0B

3I0A

nedledare

markledare

Ström till jord genom marklinenätet

Total ström till jord, IE

Se TSN Meddelande Nr 20

IE = r*( 3I0A + 3I0B ),

r = reduktionsfaktor

versp nningar

TelestörningsnämndenTSN

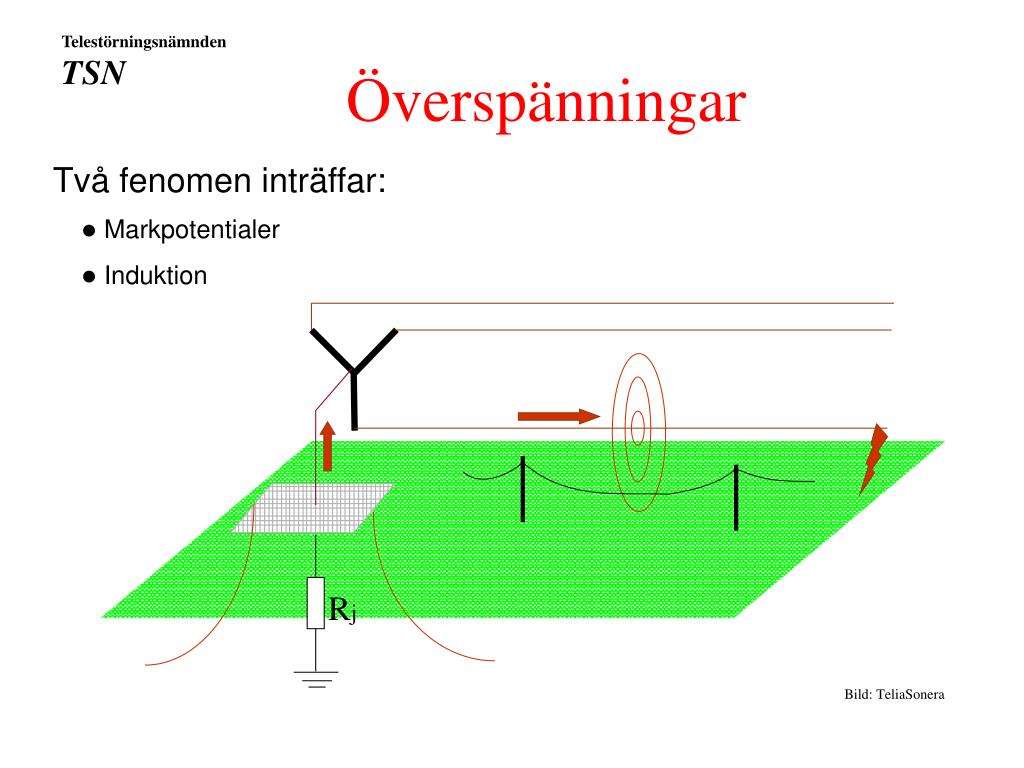

Överspänningar

Två fenomen inträffar:

  • Markpotentialer
  • Induktion

Rj

Bild: TeliaSonera

markpotential som funktion av avst nd fr n jordfelet

TelestörningsnämndenTSN

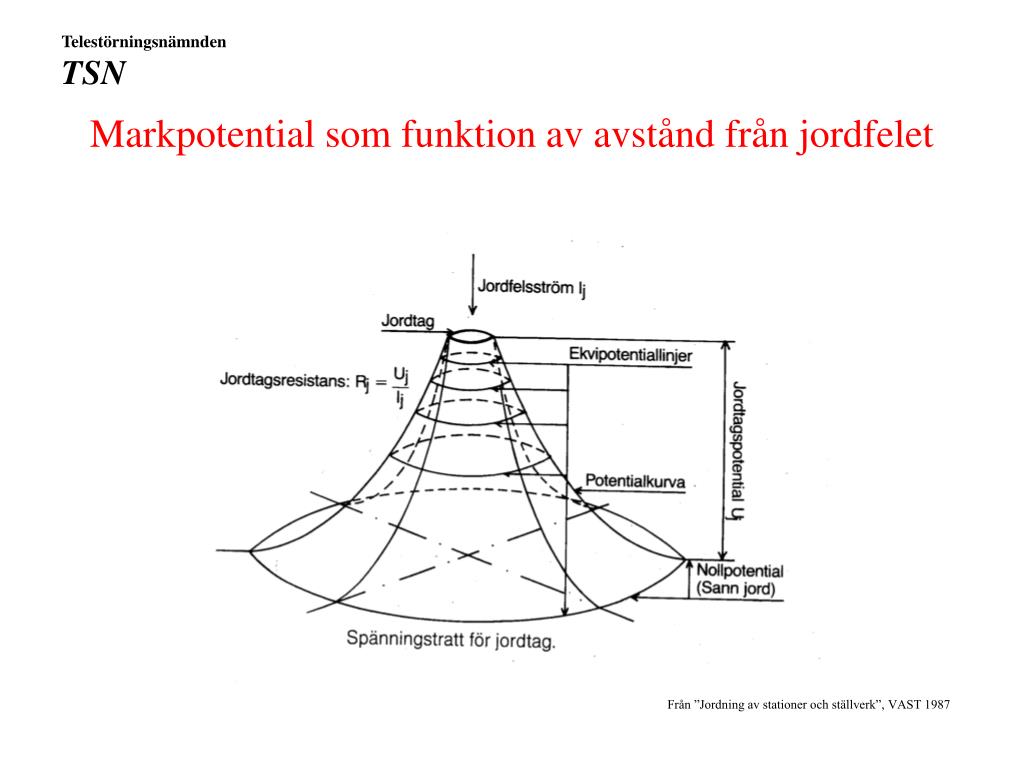

Markpotential som funktion av avstånd från jordfelet

Från ”Jordning av stationer och ställverk”, VAST 1987

induktion

TelestörningsnämndenTSN

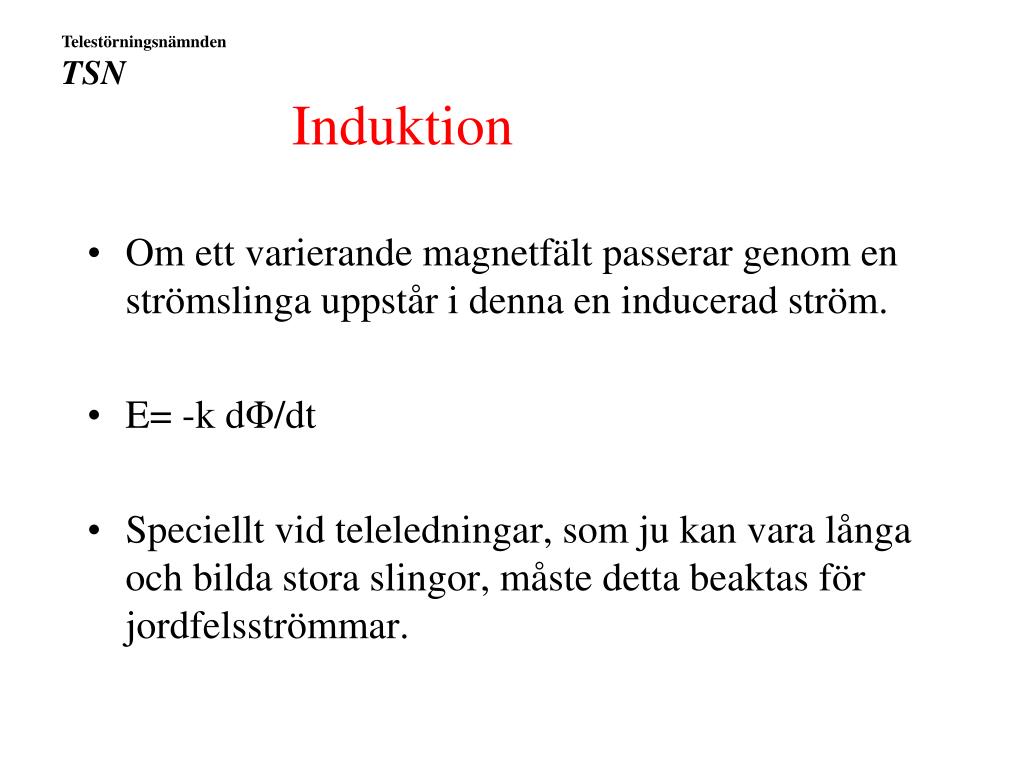

Induktion
  • Om ett varierande magnetfält passerar genom en strömslinga uppstår i denna en inducerad ström.
  • E= -k dΦ/dt
  • Speciellt vid teleledningar, som ju kan vara långa och bilda stora slingor, måste detta beaktas för jordfelsströmmar.
impedansjordat system

TelestörningsnämndenTSN

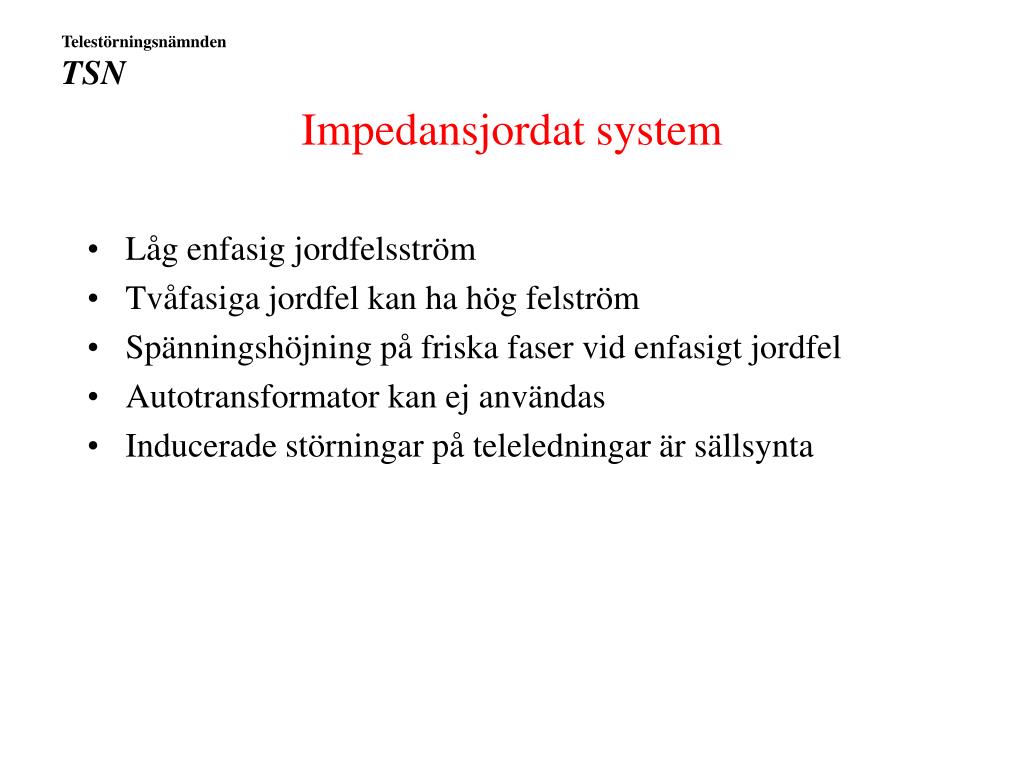

Impedansjordat system
  • Låg enfasig jordfelsström
  • Tvåfasiga jordfel kan ha hög felström
  • Spänningshöjning på friska faser vid enfasigt jordfel
  • Autotransformator kan ej användas
  • Inducerade störningar på teleledningar är sällsynta
direktjordat system

TelestörningsnämndenTSN

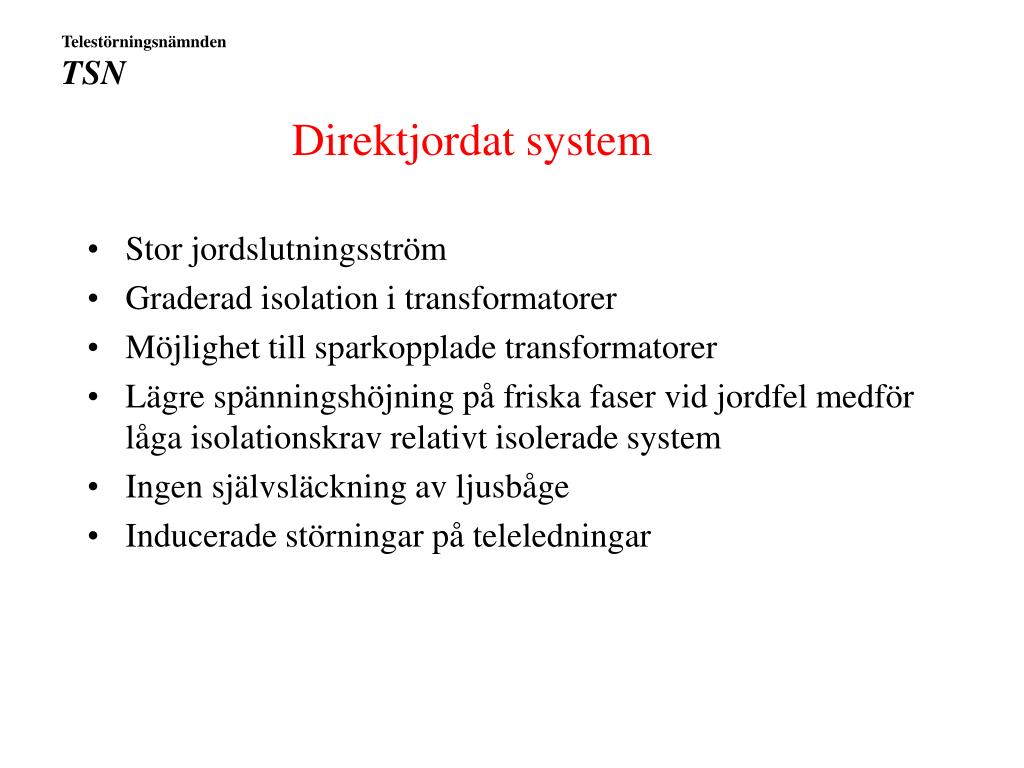

Direktjordat system
  • Stor jordslutningsström
  • Graderad isolation i transformatorer
  • Möjlighet till sparkopplade transformatorer
  • Lägre spänningshöjning på friska faser vid jordfel medför låga isolationskrav relativt isolerade system
  • Ingen självsläckning av ljusbåge
  • Inducerade störningar på teleledningar
sammanfattning

TelestörningsnämndenTSN

Sammanfattning
  • Direktjordat respektive impedansjordat system
  • Markpotentialer vid jordfel
  • Induktion vid jordfel och normal drift

Fredrik Roos

E.ON Elnät Sverige AB
