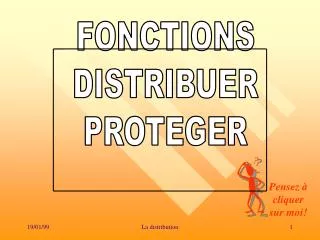

  1. Pensez à cliquer sur moi! FONCTIONS DISTRIBUER PROTEGER La distribution

  2. Présentation du sujet : • On se propose de remettre en conformité l’alimentation électrique de l’atelier d ’un artisan à partir du schéma unifilaire joint et du cahier des charges. • Nous n’étudierons qu’une partit de cette installation • • Tout d'abord nous allons voir de cette installation le cahier des charges La distribution

  3. Cahier des charges • TRANSFORMATEUR HT/BT • – Primaire 20 kV • – Secondaire 3x400V • – Puissance 100 kVA • – Puissance de court circuit en amont 500 MVA • – Réseau régime TT • LIAISON POSTE / ATELIER • – Câbles unifilaires, âme cuivre, isolant PRC • – Pose en caniveau fermé (1 seul circuit ) • LIAISON DANS l ’ATELIER • – Câbles multifilaires, âme cuivre, isolant PVC • – Pose sur chemin de câble perforé ( 4 circuits) La distribution

  4. Poste de distribution Départ vers autres locaux Atelier FOUR Prises électriques Eclairage MOTEUR Présentation de la distribution La distribution

  5. HTB ( >50 kV) > 50 kV HTB : Haute Tension niveau B  50 kV HTA : Haute Tension niveau A  1 kV BTB : Basse Tension niveau B  500V BTA : Basse Tension niveau A  50V TBT: Très basse tension 0 V Etude de la distribution BT Qu’appelle t-on la BT ? La distribution

  6. Identification des récepteurs Cliquer sur votre choix Détermination des câbles Choix des dispositifs de protection Sélectivité des protections Etude de la distribution BT Méthodologie pour étudier la distribution : La distribution

  7. Revenir au courant d’emploi Cliquer sur le récepteur M ~ CIRCUIT D ’ECLAIRAGE PRISES ELECTRIQUE MOTEUR FOUR Les Récepteurs Ce sont eux qui déterminent le courant en ligne La distribution

  8. FOUR FOUR Il s’agit d ’un four électrique triphasé d ’une puissance de : 15 kW Il nous faut déterminer dans un premier temps le COURANT qu’absorbe ce récepteur On a : P = 3 x U x I x cos  I = P / (3 x U x cos ) I = 15000 / (3 x 400 x cos 0) Ia = 21,7 A La distribution

  9. Pensez à cliquer sur moi RETOUR AUX RECEPTEURS La distribution

  10. Ph 1 Ph 2 CIRCUIT D ’ECLAIRAGE Ph 3 10 Tubes fluos Neutre Circuit d ’éclairage L’éclairage de l’atelier s'effectue à l’aide de 30 tubes fluorescents mono compensés (36W) répartit sur les 3 lignes triphasées + neutre. Pour équilibré les charges sur le réseau on répartit les tubes fluorescents sur les 3 phases. La distribution

  11. Circuit d ’éclairage Ph 1 Ph 2 Ph 3 Neutre La distribution

  12. In Ph 1 Ph 2 Ph 3 Neutre Circuit d ’éclairage Donc il y a 10 tubes par phase P totale = P lampe + P ballast P ballast  25% P lampe  P totale = P lampe x1.25 P totale = ( 36W x 10 ) x 1.25 P totale = 450W Ia = P / (U x Cos ) Ia =450 / (230 x 0,86) = Le Cos   0,86 pour des tubes fluos compensés 2,28 A La distribution

  13. Pensez à cliquer sur moi RETOUR AUX RECEPTEURS La distribution

  14. PRISES ELECTRIQUE Prises électriques L’atelier de cette artisan est composé de 10 prises triphasées de 32 A chacune et de 18 prises monophasées de 16 A chacune répartit sur les 3 phases. La distribution

  15. 10 prises triphasées de 32 A 6 prises monophasées de 16 A Donc l’intensité en ligne est de : 10 prises 3~ de 32A  In = 32x10= 320A + 18 prises 1~ de 16A  In = 6x16= 96A Ph 1 Ph 2 Ph 3 Neutre Ia= 416 A La distribution

  16. Pensez à cliquer sur moi RETOUR AUX RECEPTEURS La distribution

  17. M ~ MOTEUR Moteur Notre artisan utilise un moteur dont la plaque signalétique a été reporté ci-dessous: Moteur Asynchrone 3~ : Pn = 10 kW ; cos  = 0,85 ;  = 86 % 400V / 690 V ; n = 1500 tr/min La distribution

  18. Moteur La puissance nominale (Pn) d ’un moteur correspond à la puissance mécanique disponible sur son arbre. La puissance absorbée (Pa) est celle qui circule dans la ligne Pa = Pn /  Ia = Pn / (3 xUxxcos  ) Ia = 10 000 /(3x400x0.86x0.85) Ia = 19.75 A La distribution

  19. Pensez à cliquer sur moi RETOUR AUX RECEPTEURS La distribution

  20. Cliquer dans l’ordre Calcul du courant absorbé par les récepteurs Détermination du courant d ’emploi Identification des Récepteurs Cette opération se déroule en deux étapes: La distribution

  21. M ~ CIRCUIT D’ECLAIRAGE PRISES ELECTRIQUE FOUR MOTEUR Le courant d’emploi RECAPITULATIF Ia = 19.75 A Ia = 2.28 A Ia = 21.7 A Ia = 416 A La distribution

  22. Le courant d’emploi Le courant d’emploi est différent du courant absorbé par les récepteurs car :  Les appareils ne fonctionnent pas en permanence (Ku).  Ils ne fonctionnent pas tous simultanément (Ks).  En fonction des prévisions d ’extension (Ke). IB= Ia x Ku x Ks x Ke La distribution

  23. M ~ MOTEUR FOUR Ku Détermination du facteur d’ UTILISATION : • Le facteur d’utilisation Ku, concerne uniquement les récepteurs à régime variable. • Pour un type de récepteur, à régime variable, ce facteur exprime : le rapport moyen entre la puissance réellement consommée et la puissance nominale du récepteur. Dans notre installation, il existe que deux appareils pouvant fonctionner en régime variable. Ku =0.9 Ku =0.75 La distribution

  24. Exemple Détermination du facteur de SIMULTANEITE : Ks Dans une installation électriques, les appareils ne fonctionnentgénéralement pas tous en même temps. Ks va permettre de prendre en compte cette condition d’exploitation de l’installation. La distribution

  25. Détermination du facteur d’EXTENSION : Ke  Une installation peut être modifiée ou étendue.  Lorsque des extensions sont envisagées, on utilise un facteur d’extension afin de ne pas modifier l’ensemble de l’installation.  Le facteur de réserve s’applique généralement au niveau des armoires de distribution principales. Valeur usuelle de réserve: 15 à 26%. Ke = 1,15 à 1,26 La distribution

  26. Atelier IB2 IB0 IB1 IB4 IB3 FOUR 21.7 A Prises électriques 416 A Éclairage 2.28 A MOTEUR 19,75 A Ku Ks IB Détermination du courant d ’emploi: IB 0,9 0,75 1 1 1 1 0,15 1 15 A 63 A 2,5 A 20 A La distribution

  27. Détermination du courant d ’emploi: IB0 Dans un premier temps il va falloir déterminer le facteur de Simultanéité : Ks Plus une armoire comporte de départs, moins ceux-ci risque de fonctionner simultanément La distribution

  28. Atelier IB0 FOUR IB1=20 A Prises électriques IB4=63 A Éclairage IB3=2.5A MOTEUR IB2=15 A IB0 Détermination du courant d ’emploi: KeFacteur extension= 1.15 IB0=(IB1+IB2+IB3+IB4)xKexKs IB0= (20+15+2.5+63)x 1.15 x 0,8 Ke  15 % en prévision de nouveaux circuits IB0= 116 A La distribution

  29. Atelier M ~ Détermination de la section des câbles Rappel du Cahier des Charges • LIAISON DANS l ’ATELIER – Câbles multifilaires, âme cuivre, isolant PVC –Pose sur chemin de câble perforé ( 4 circuits) – La température ambiante est de 40° La distribution

  30. Déterminer une lettre de sélection qui dépend du conducteur utilisé et de son mode de pose Déterminer un coefficient K qui caractérise l’influence des différentes conditions d’installation. Détermination de la section minimale du câble à utiliser Détermination de la section des câbles Pour déterminer une section de conducteur à partir d ’une intensité d’emploi on doit tenir compte du mode de pose. Cela se déroule en 3 grandes phases La distribution

  31. Poste de distribution Cliquer sur le câble que vous désirez étudier Départ vers autres locaux Atelier M ~ Exemple de choix de câbles La distribution

  32. Déterminer une lettre de sélection qui dépend du conducteur utilisé et de son mode de pose La distribution

  33. – Câbles multifilaires, âme cuivre, isolant PVC –Pose sur chemin de câble perforé ( 4 circuits) – La température ambiante est de 40° chemin de câbles perforé câbles multiconducteurs E La distribution

  34. E Lettre de sélection La distribution

  35. Déterminer un coefficient K qui caractérise l’influence des différentes conditions d’installation. Ce coefficient K s’obtient en multipliant les trois facteurs de correction, K1, K2, K3 Le facteur de correction K1 prend en compte le mode de pose Le facteur de correction K2 prend en compte l’influence mutuelle des circuits placés côte à côte Le facteur de correction K3 prend en compte la température ambiante et la nature de l ’isolant La distribution

  36. Le facteur de correction K1 prend en compte le mode de pose –Pose sur chemin de câble perforé 1 B,C,E,F La distribution

  37. Notre câble 3 4 1 2 1) Un câble triphasé (1er circuit) 2) 3 câbles unipolaires (2iéme circuit) 3) 3 câbles unipolaires (3iéme circuit) 4) 3 câbles unipolaires (4iéme circuit) Le facteur de correction K2 prend en compte l’influence mutuelle des circuits placés côte à côte Notre câble est posé sur un chemin de câbles perforé jointivement avec 4 autres circuits (triphasées) La distribution

  38. Le facteur de correction K2 Nombre de circuits ou de câbles multiconducteurs 5 0,75 La distribution

  39. 3 4 1 2 Le facteur de correction K3 prend en compte la température ambiante et la nature de l ’isolant – Câbles multifilaires, âme cuivre, isolant PVC –Pose sur chemin de câble perforé ( 4 circuits) – La température ambiante est de 40° La distribution

  40. Le facteur de correction K3 PVC) 0,87 40 La distribution

  41. Déterminer un coefficient K qui caractérise l’influence des différentes conditions d’installation. 1 x 0,75 x 0,87 K= K1 x K2 x K3 K= K= 0,65 La distribution

  42. Nous avons vu que le courant d’emploi IB détermine le courant qui va circuler dans les conducteurs. Bien entendu les conducteurs devront supporter au moins ce courant IB voir plus  ce courant est nommé IZ. Ce courant IZ est le courant admissible par les conducteurs; Iz est la valeur constante de l ’intensité que peut supporter, un conducteur sans que: Détermination de la section minimale du câble à utiliser 70°C pour un isolant PVC 90°C pour un isolant PR sa température soit supérieure à la valeur spécifiée. La distribution

  43. IB courant d ’emploi de la canalisation IZ courant admissible de la canalisation I 0 Le courant admissibleIZ IZ courant admissible par la canalisation et IB courant d’emploi IZ IB / K La distribution

  44. Atelier IB2 IB1 IB4 IB3 FOUR Prises électriques Éclairage MOTEUR 15 A 63 A 2,5 A 20 A IB IZ= IB/K 23 A 97 A 4 A 31 A Le courant admissibleIZ K= 0,65 La distribution

  45. Détermination de la section minimale du câble à utiliser La distribution

  46. 3 Ex: Four  31A E PVC3 Donc section de 4 mm² La distribution

  47. Pensez à cliquer sur moi Pensez à cliquer sur moi Suite : CHUTE DE TENSION RETOUR CABLES La distribution

  48. Déterminer une lettre de sélection qui dépend du conducteur utilisé et de son mode de pose La distribution

  49. – Câbles unifilaires , âme cuivre, isolant PRC –Pose en caniveau fermé( 1 circuit) – La température ambiante est de 40° B Conducteurs et câbles multiconducteurs Sous caniveau La distribution

  50. B Lettre de sélection La distribution
