Presentation Transcript

  1. 広大ＶＢＬでの作戦 小型電子加速器で新Ｘ線源を作ろう 電子ビーム＋結晶（遠藤） 電子ビーム＋レーザー（高橋）

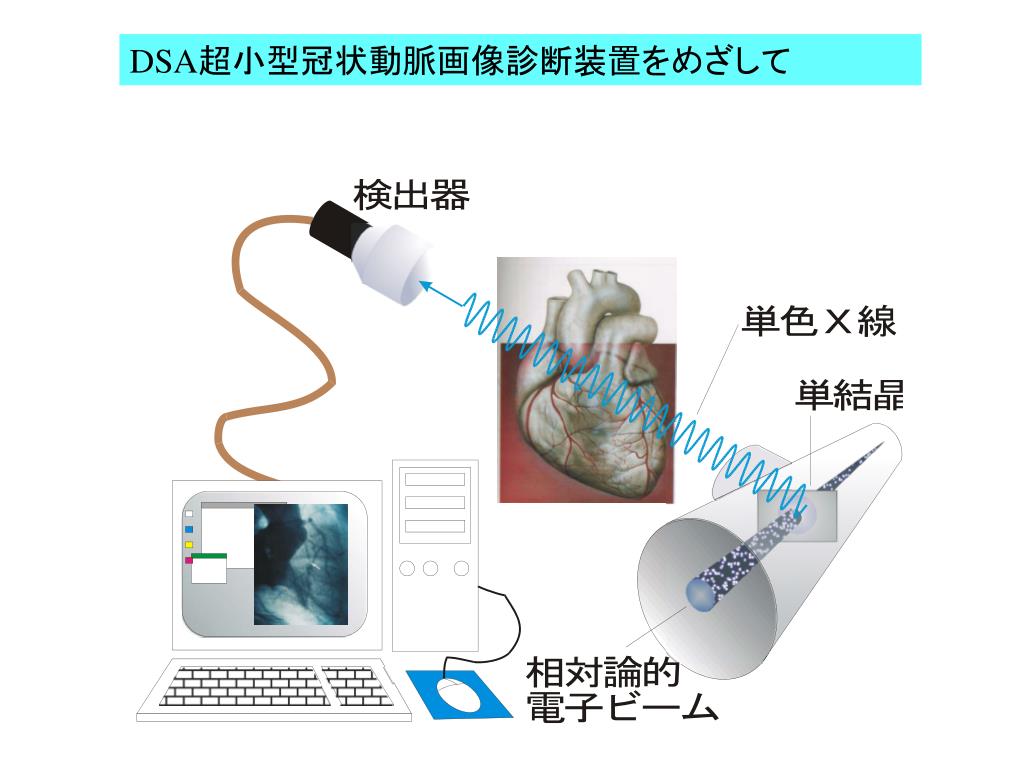

  2. DSA超小型冠状動脈画像診断装置をめざして

  3. 相対論的電子の振る舞い 電子の作る電場磁場は平面電磁波に似ている －＞ 仮想光子 原子核に近接できる －＞超高電場中の運動

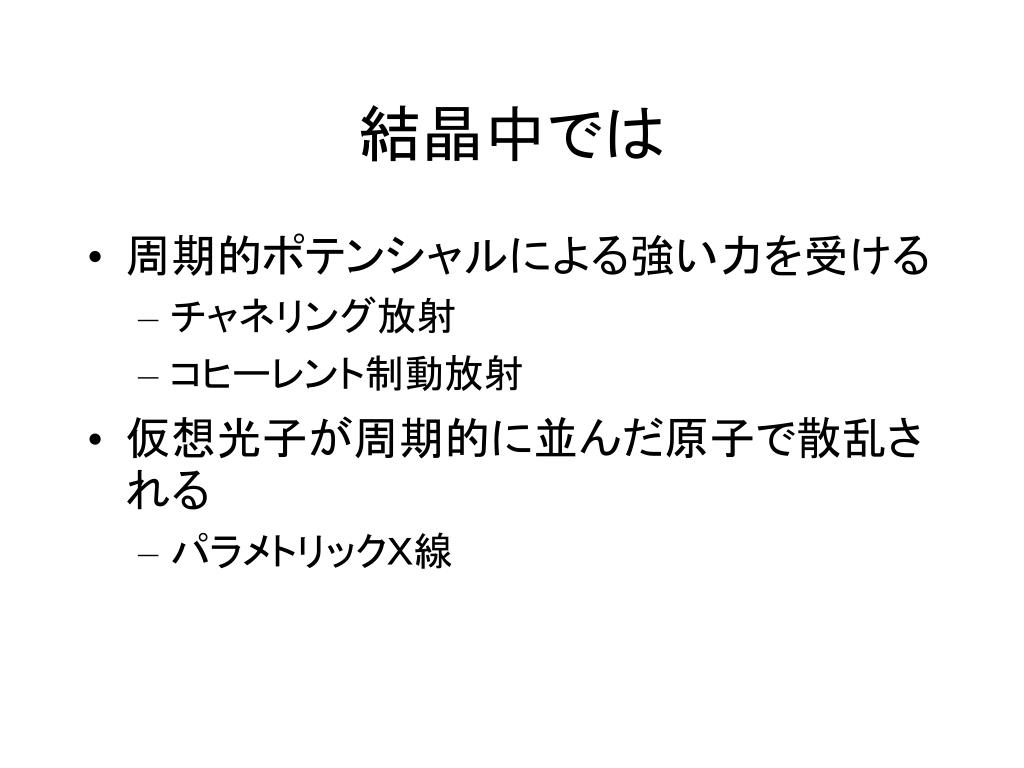

  4. 結晶中では 周期的ポテンシャルによる強い力を受ける チャネリング放射 コヒーレント制動放射 仮想光子が周期的に並んだ原子で散乱される パラメトリックＸ線

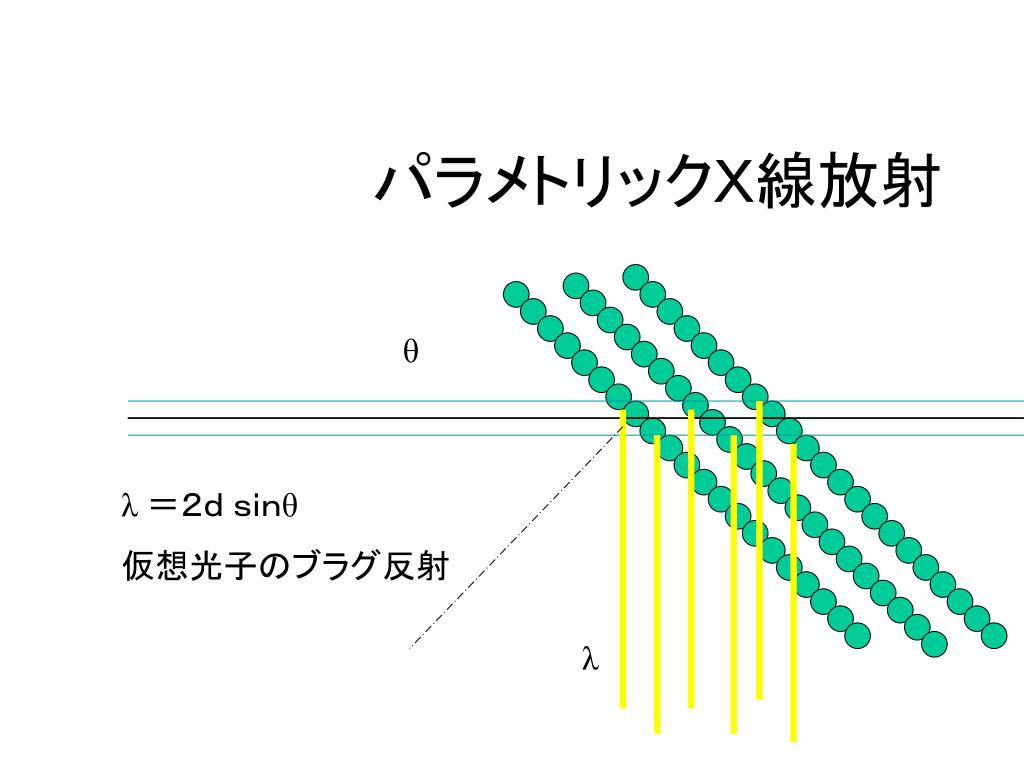

  5. パラメトリックＸ線放射 θ λ ＝２ｄ ｓｉｎθ 仮想光子のブラグ反射 λ

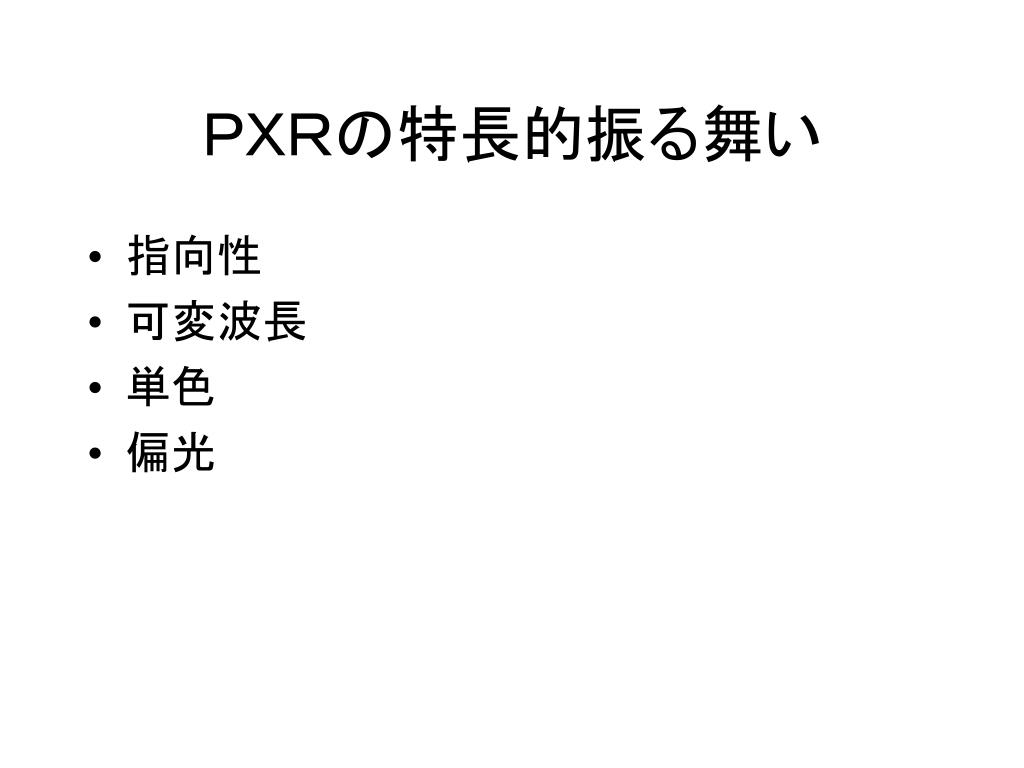

  6. ＰＸＲの特長的振る舞い • 指向性 • 可変波長 • 単色 • 偏光

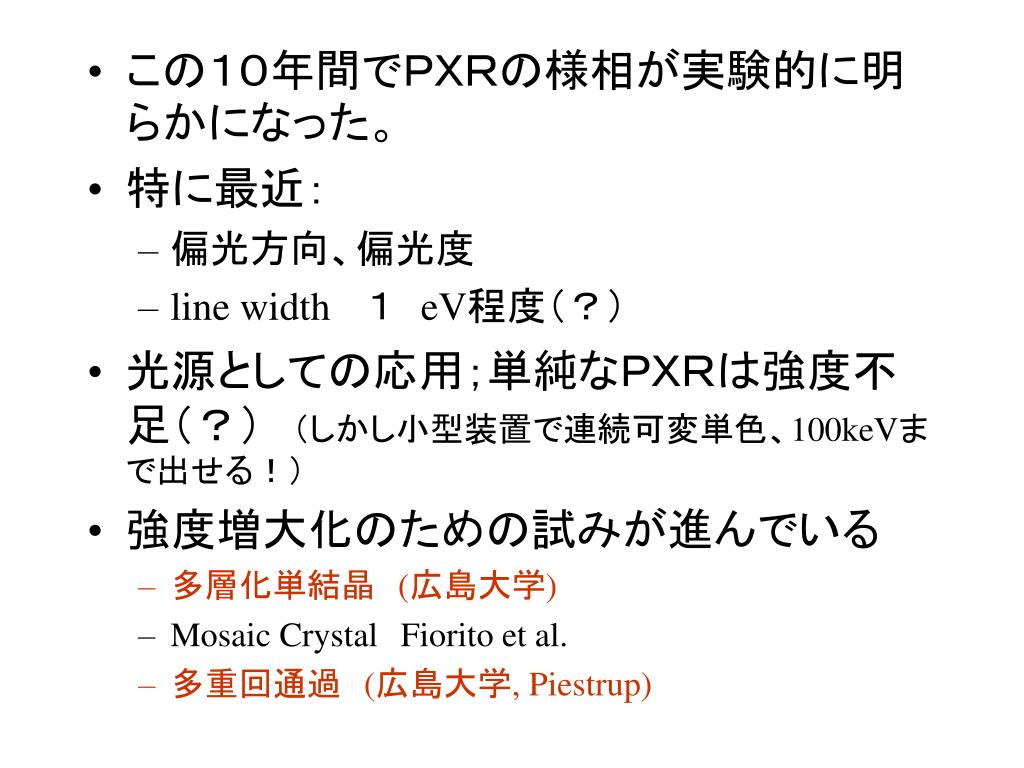

  7. この１０年間でＰＸＲの様相が実験的に明らかになった。この１０年間でＰＸＲの様相が実験的に明らかになった。 • 特に最近： • 偏光方向、偏光度 • line width 　１　eV程度（？） • 光源としての応用；単純なＰＸＲは強度不足（？）　（しかし小型装置で連続可変単色、100keVまで出せる！） • 強度増大化のための試みが進んでいる • 多層化単結晶　(広島大学) • Mosaic CrystalFiorito et al. • 多重回通過　(広島大学, Piestrup)

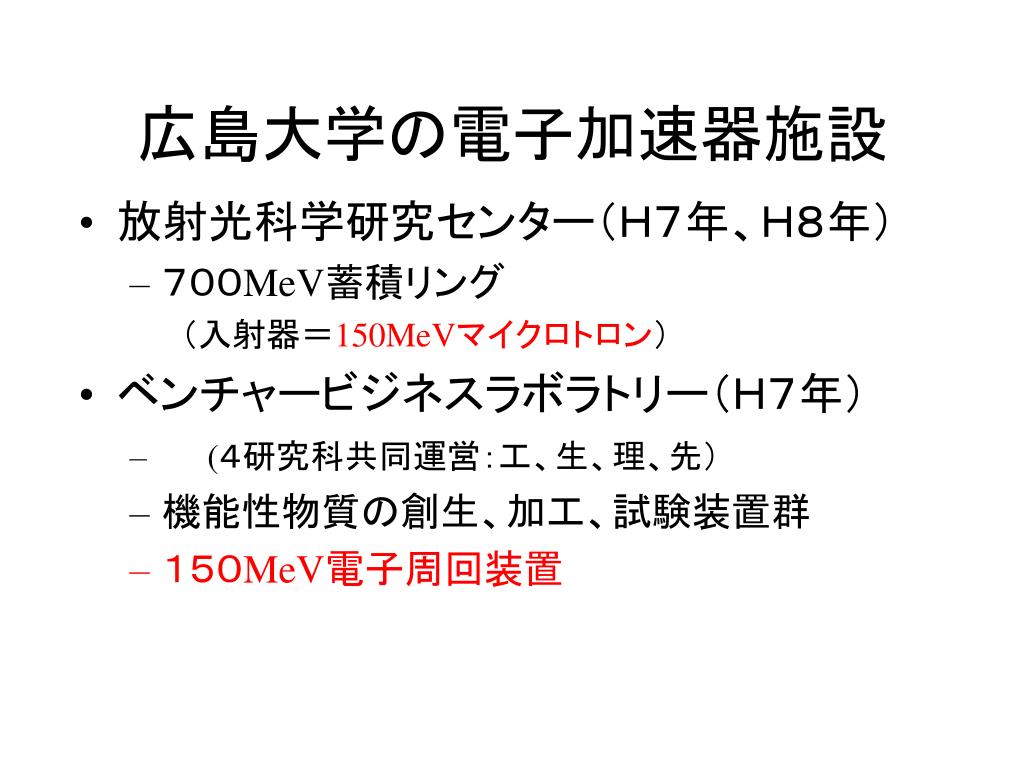

  8. 広島大学の電子加速器施設 • 放射光科学研究センター（Ｈ７年、Ｈ８年） • ７００MeV蓄積リング　 （入射器＝150MeVマイクロトロン） • ベンチャービジネスラボラトリー（Ｈ７年） • (４研究科共同運営：工、生、理、先） • 機能性物質の創生、加工、試験装置群 • １５０MeV電子周回装置

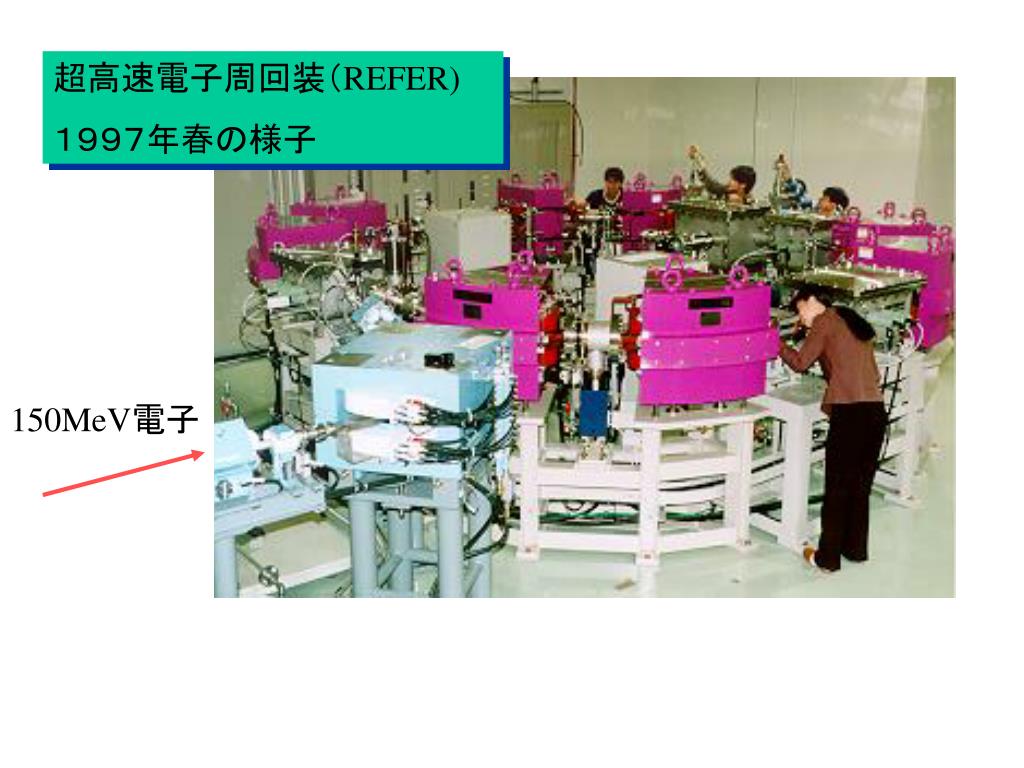

  9. 超高速電子周回装（REFER) １９９７年春の様子 150MeV電子

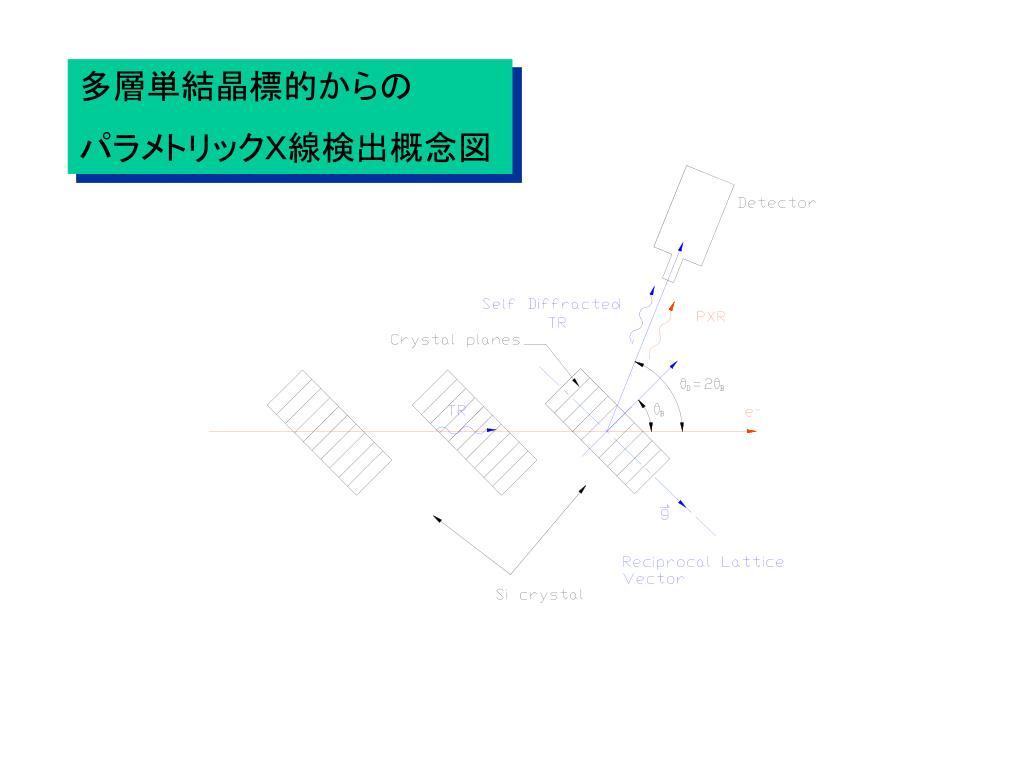

  10. 多層単結晶標的からの パラメトリックＸ線検出概念図

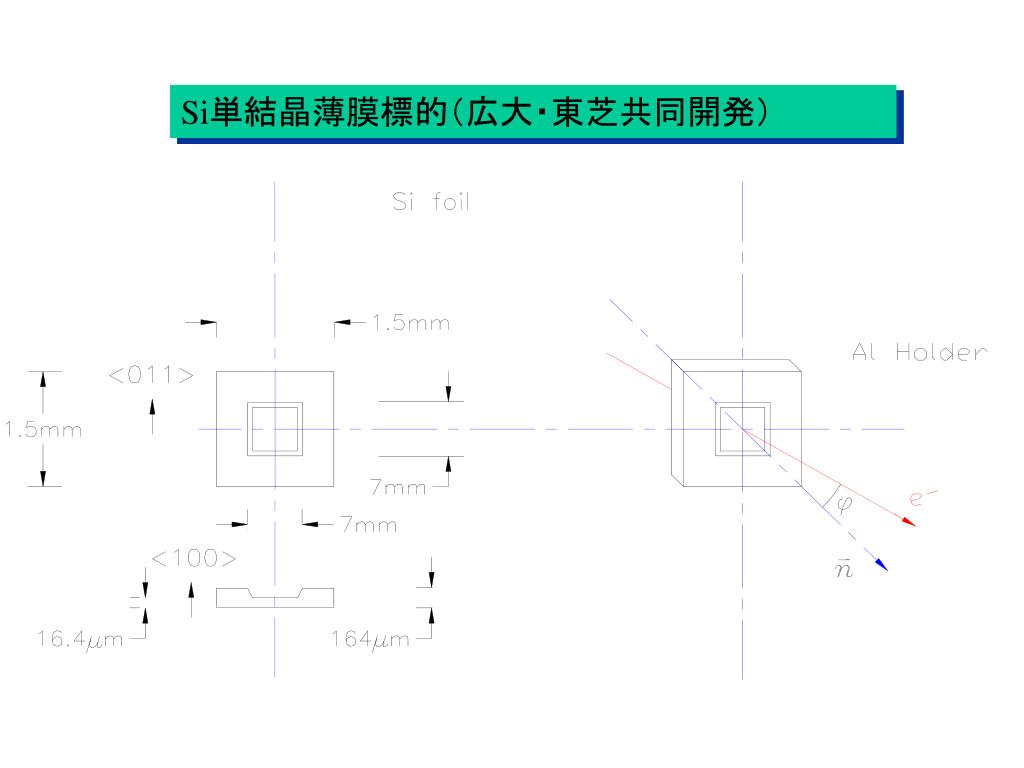

  11. Si単結晶薄膜標的（広大・東芝共同開発）

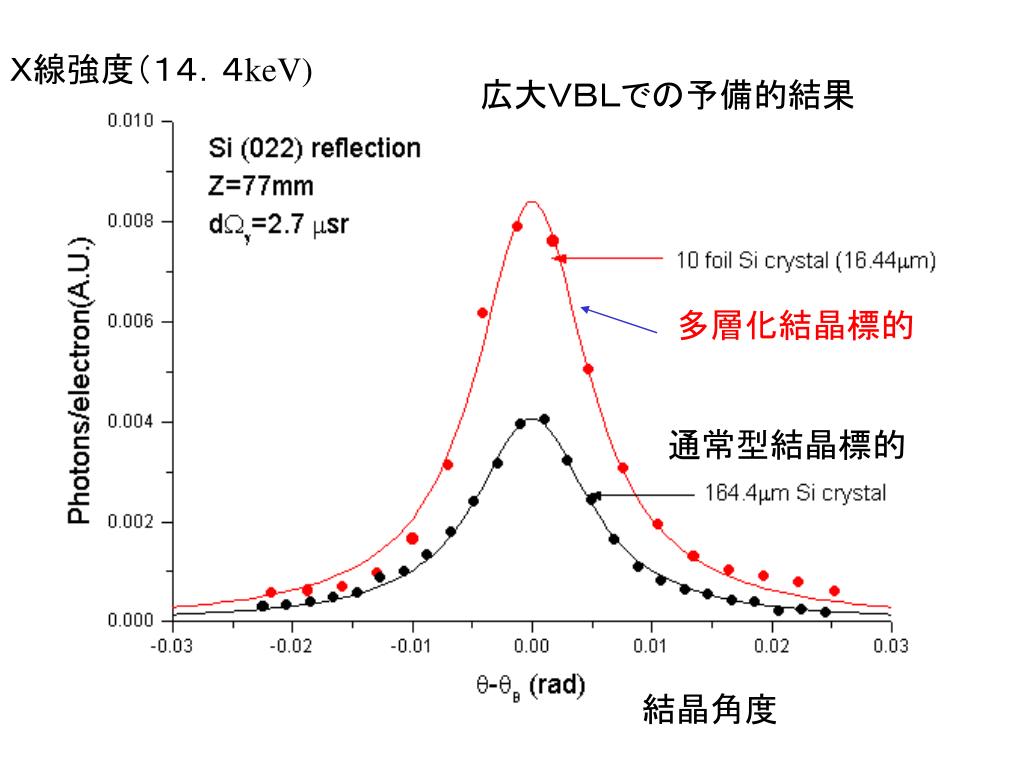

  12. Ｘ線強度（１４．４keV) 広大ＶＢＬでの予備的結果 多層化結晶標的 通常型結晶標的 結晶角度

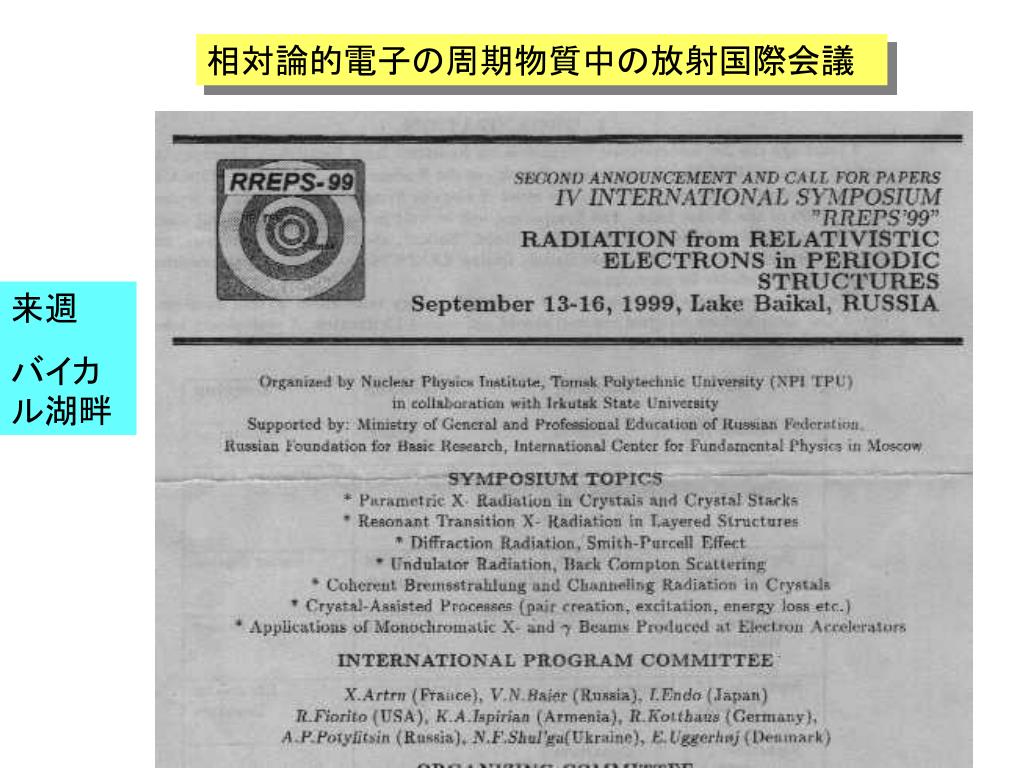

  13. 相対論的電子の周期物質中の放射国際会議 来週 バイカル湖畔

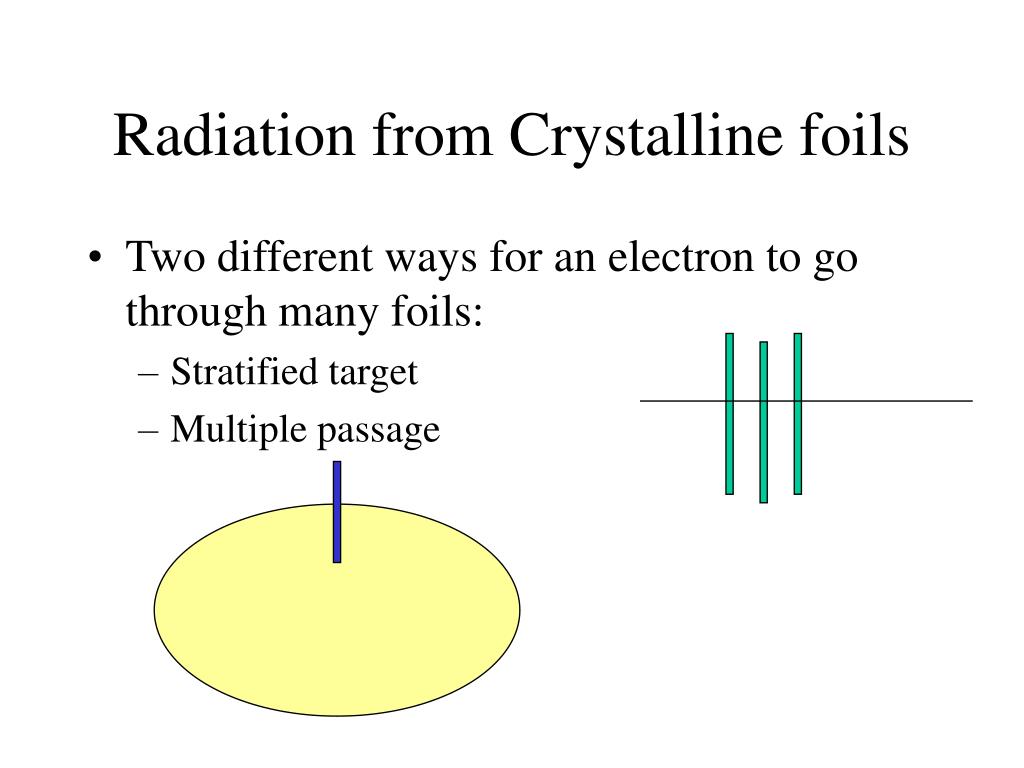

  14. Radiation from Crystalline foils • Two different ways for an electron to go through many foils: • Stratified target • Multiple passage

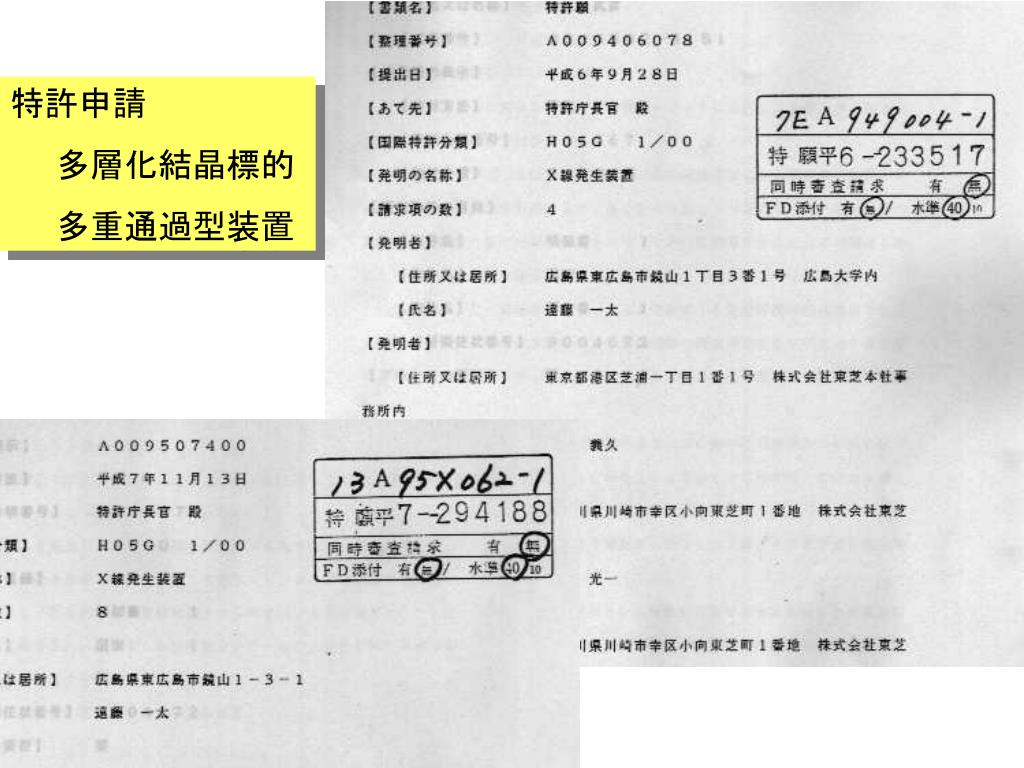

  15. 特許申請 　　多層化結晶標的 　　多重通過型装置

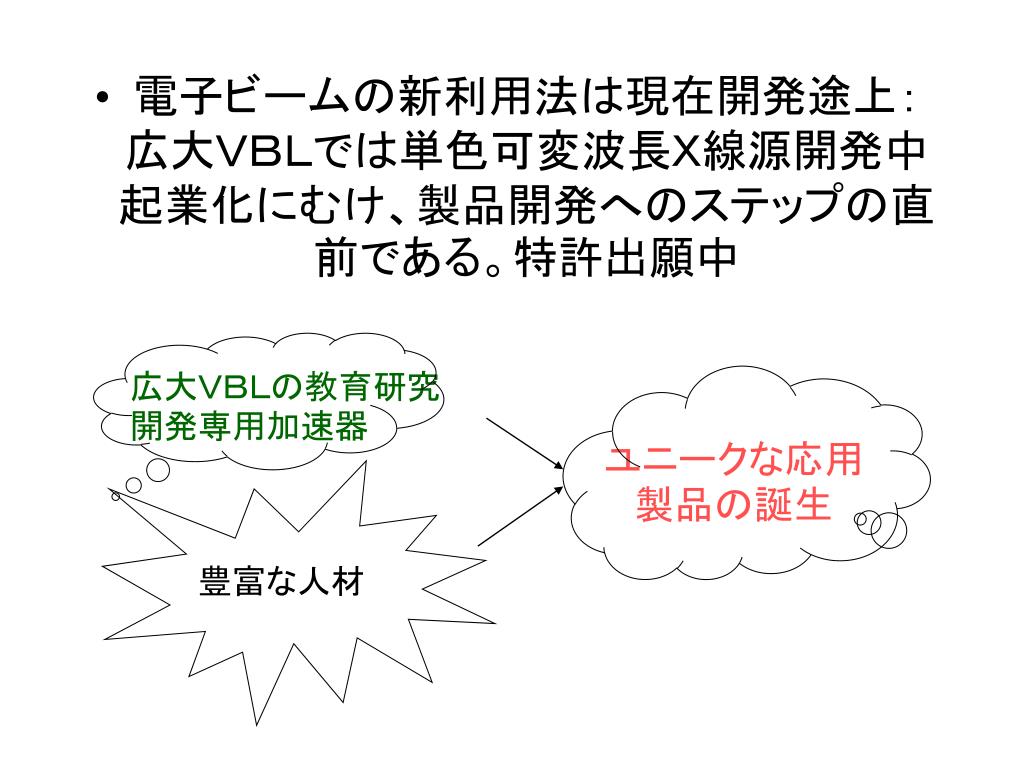

  16. 電子ビームの新利用法は現在開発途上：広大ＶＢＬでは単色可変波長Ｘ線源開発中起業化にむけ、製品開発へのステップの直前である。特許出願中電子ビームの新利用法は現在開発途上：広大ＶＢＬでは単色可変波長Ｘ線源開発中起業化にむけ、製品開発へのステップの直前である。特許出願中 広大ＶＢＬの教育研究開発専用加速器 ユニークな応用製品の誕生 豊富な人材
