    1. 轻量级网络管理系统简介 李佟 tongl@cstnet.cn

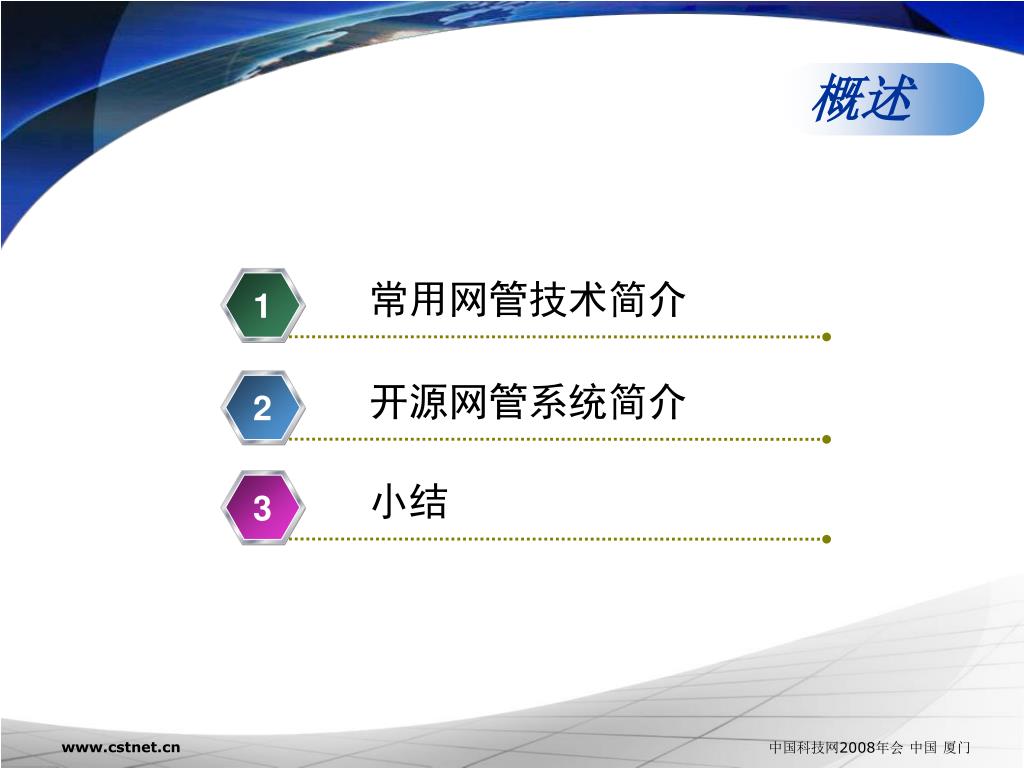

    2. 常用网管技术简介 1 开源网管系统简介 2 概述 小结 3 中国科技网2008年会 中国 厦门

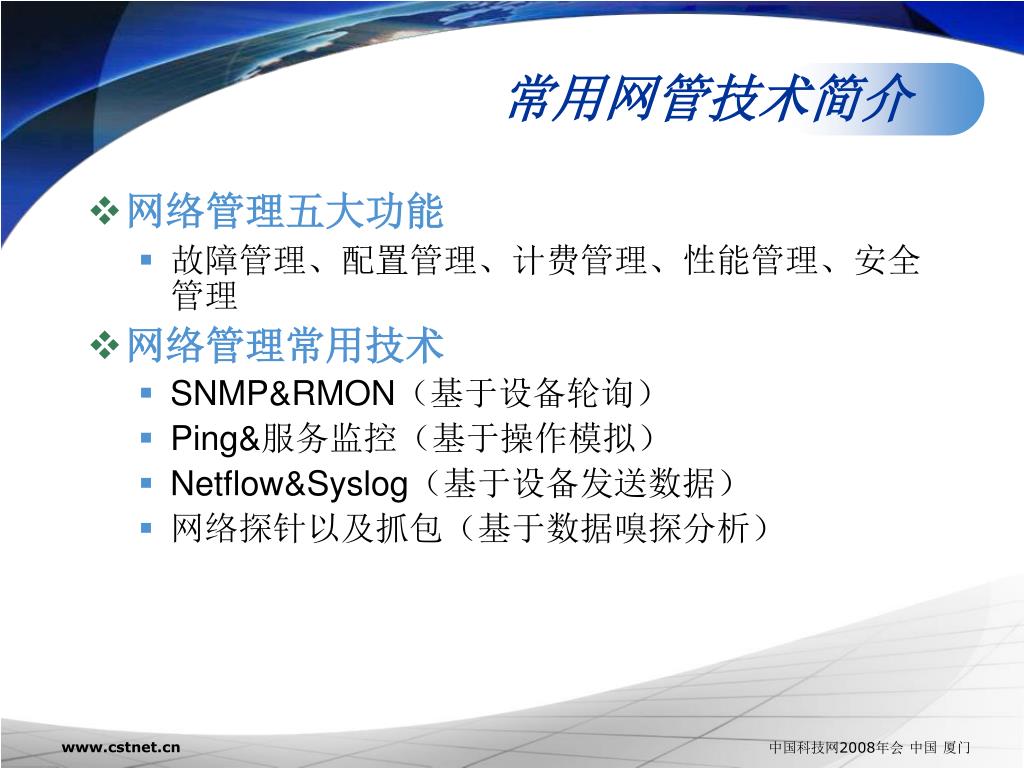

    3. 常用网管技术简介 • 网络管理五大功能 • 故障管理、配置管理、计费管理、性能管理、安全管理 • 网络管理常用技术 • SNMP&RMON(基于设备轮询) • Ping&服务监控(基于操作模拟) • Netflow&Syslog(基于设备发送数据) • 网络探针以及抓包(基于数据嗅探分析) 中国科技网2008年会 中国 厦门

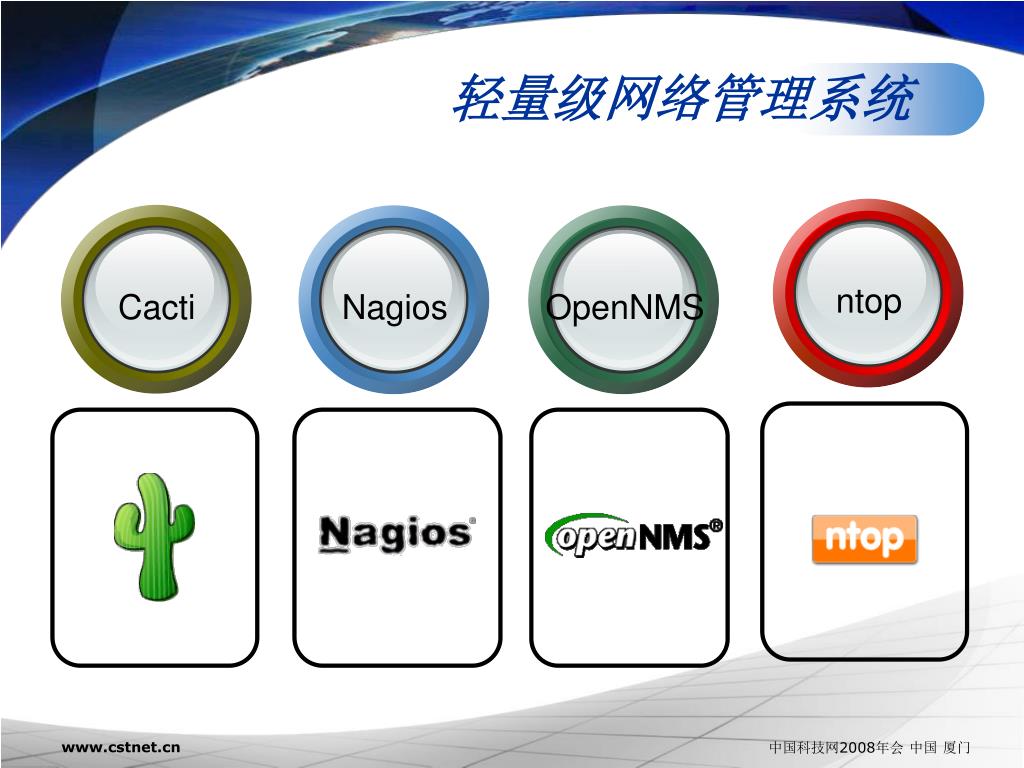

    4. 轻量级网络管理系统 ntop Cacti Nagios OpenNMS 中国科技网2008年会 中国 厦门

    5. Cacti • SNMPGet+RRDTool集成工具 • 流量、cpu、负载 • 图形化配置界面 • 丰富的模板定义 • 可以定义树形结构组织资源; • 最新版本0.8.7b,更新较慢 MRTG+RRDTool • RRDTool绘图工具 • 使图形展示丰富; • 配置复杂。 MRTG • 基于snmp的流量监控工具 • 部署方便; • 功能较差。 Cacti 中国科技网2008年会 中国 厦门

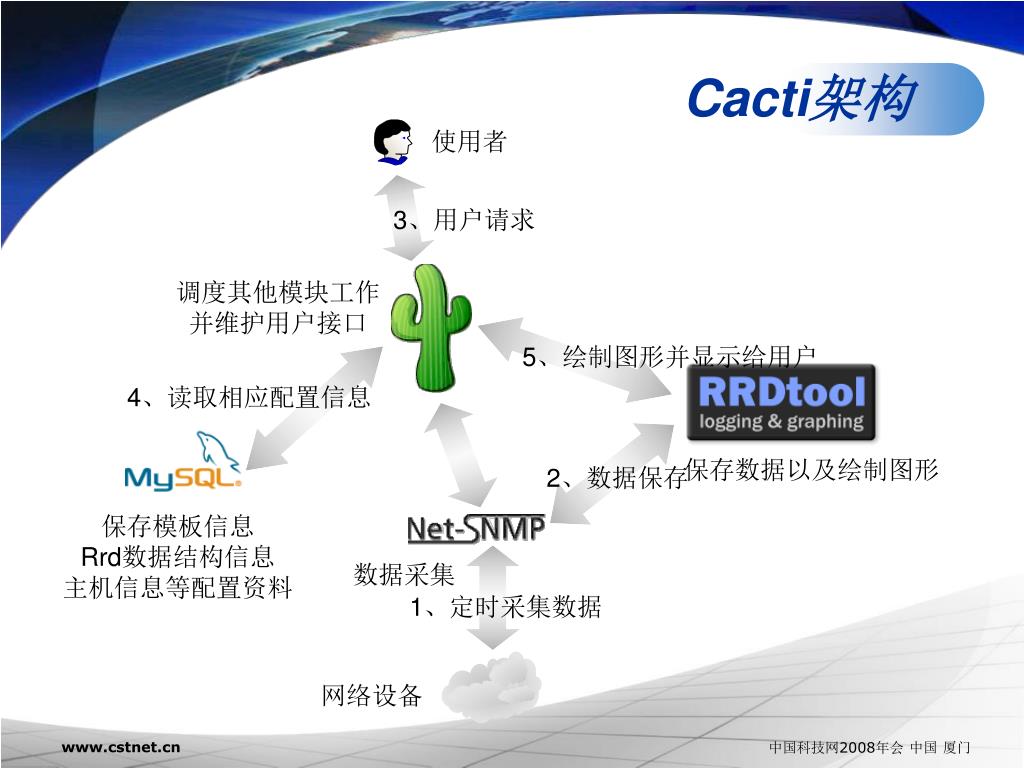

    6. Cacti架构 使用者 3、用户请求 调度其他模块工作 并维护用户接口 5、绘制图形并显示给用户 4、读取相应配置信息 保存数据以及绘制图形 2、数据保存 保存模板信息 Rrd数据结构信息 主机信息等配置资料 数据采集 1、定时采集数据 Text 网络设备 中国科技网2008年会 中国 厦门

    7. 使用Cacti进行监控 中国科技网2008年会 中国 厦门

    8. Nagios—服务监控 DNS HTTP 谁down掉了? 怎么通知我? Oracle POP3 FTP 中国科技网2008年会 中国 厦门

    9. 强大的监控系统 • 监控多种网络服务 • 监控主机资源; • 监控环境情况; • 监控网络打印机; • 集中告警,可以使用告警页面,E-mail,甚至msn,短信进行告警通知; • 基于插件机制,容易扩展。 • 复杂的监控系统 • 没有集中的配置数据库; • 所有的服务监控的配置都由脚本完成,配置复杂,有人戏称之为“难够死”; • 缺少图形化的界面。 Nagios特点 中国科技网2008年会 中国 厦门

    10. Nagios简要分析 管理员 系统使用者 check_ssh printer.cfg check_http service.cfg Nagios nagios.cfg check_ftp host.cfg check_dns …… …… 设备&服务 中国科技网2008年会 中国 厦门

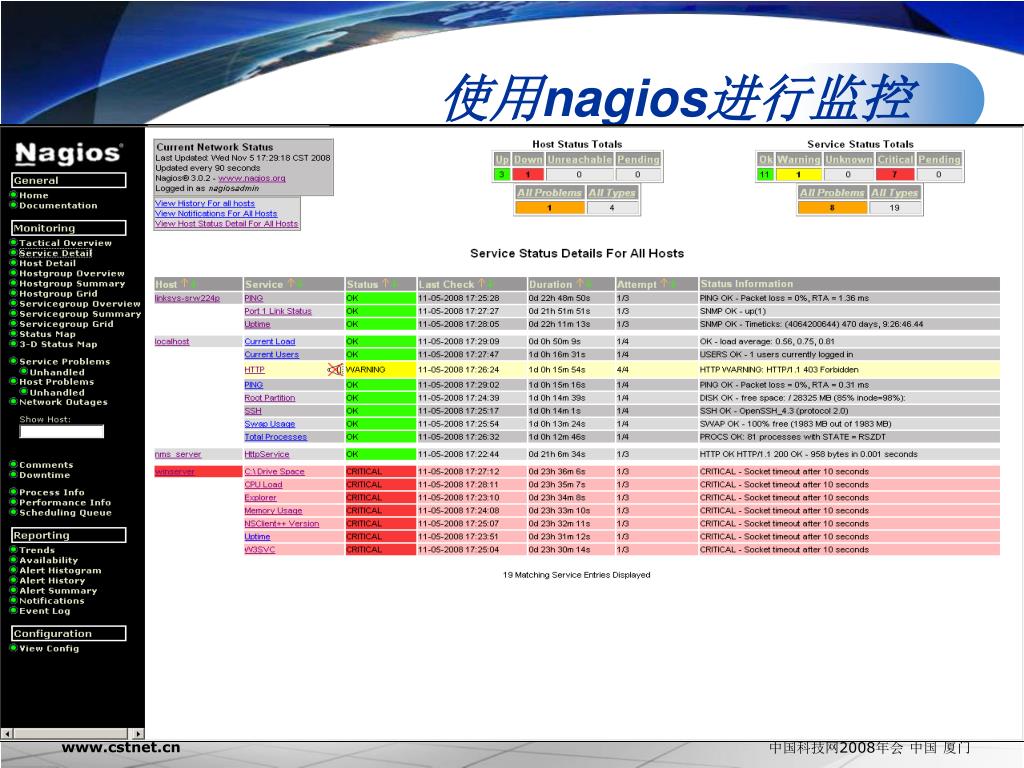

    11. 使用nagios进行监控 中国科技网2008年会 中国 厦门

    12. OpenNMS简介 • 世界第一款企业级的开源网络管理软件 • 由The OpenNMS Group 赞助并拥有商标 • 方便易用的用户管理界面 ; • 基于Open Source协议开发; • 跨平台管理以及方便的集成 ; • 2005年Linux世界大会的“最佳网络系统管理软件” • 提供付费的培训以及技术支持 中国科技网2008年会 中国 厦门

    13. 设备以及应用监控 网络节点自动发现 方便与第三方集成 图形用户管理界面 OpenNMS 资产、报表以及系统管理 故障监控以及故障事件管理 OpenNMS功能特点 中国科技网2008年会 中国 厦门

    14. OpenNMS简要架构 web接口 事件关联 事件处理 事件通知 PostgreSQL 网络发现 服务监控 网络监控 RRD TCP FTP IPv4 DNS DHCP SNMP IPv6 POP3 HTTP ICMP 中国科技网2008年会 中国 厦门

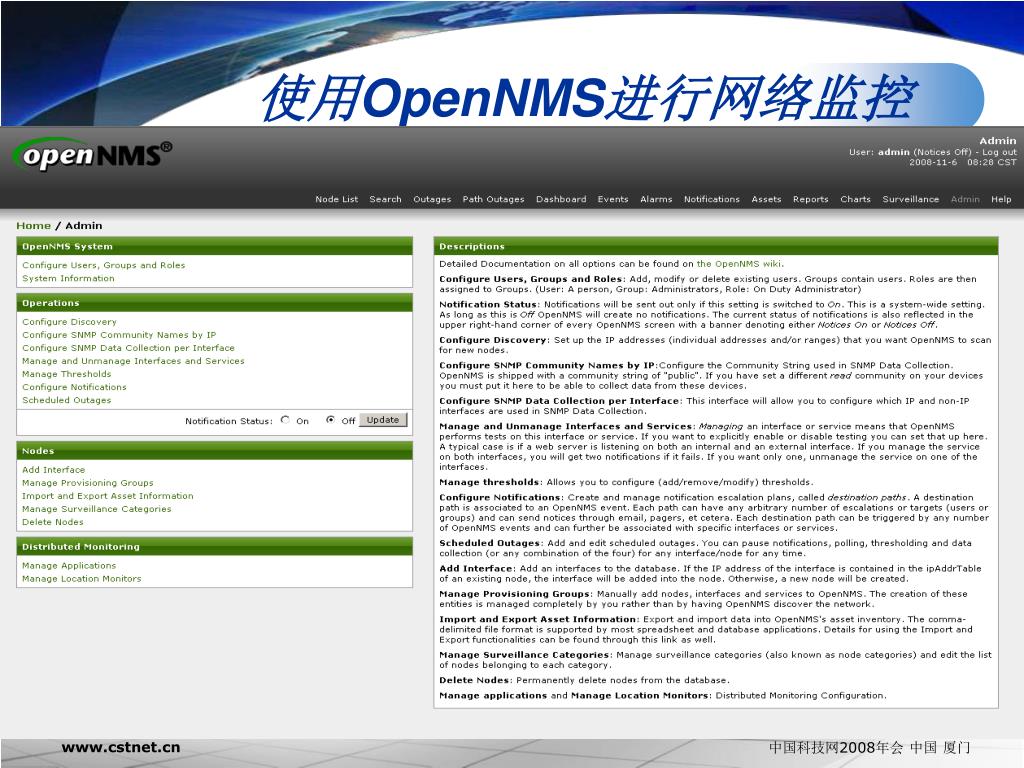

    15. 使用OpenNMS进行网络监控 中国科技网2008年会 中国 厦门

    16. HTTP VoIP FTP P2P Mail ntop 谁动了我的流量? 中国科技网2008年会 中国 厦门

    17. ntop主要特点 优点 缺点 • 只能针对某一个端口进行监控。 • 对主机性能要求较高,大流量使用会有性能障碍。 • 重启之后很多历史数据会丢失 • 基于网络数据包嗅探 • 对流经网络的数据包完成全处理 • 能够识别网络协议以及网络使用者 • 对网络中的每个IP通信情况进行详细分析 • 提供全Web的控制界面 • 提供非常丰富的图形界面展示 中国科技网2008年会 中国 厦门

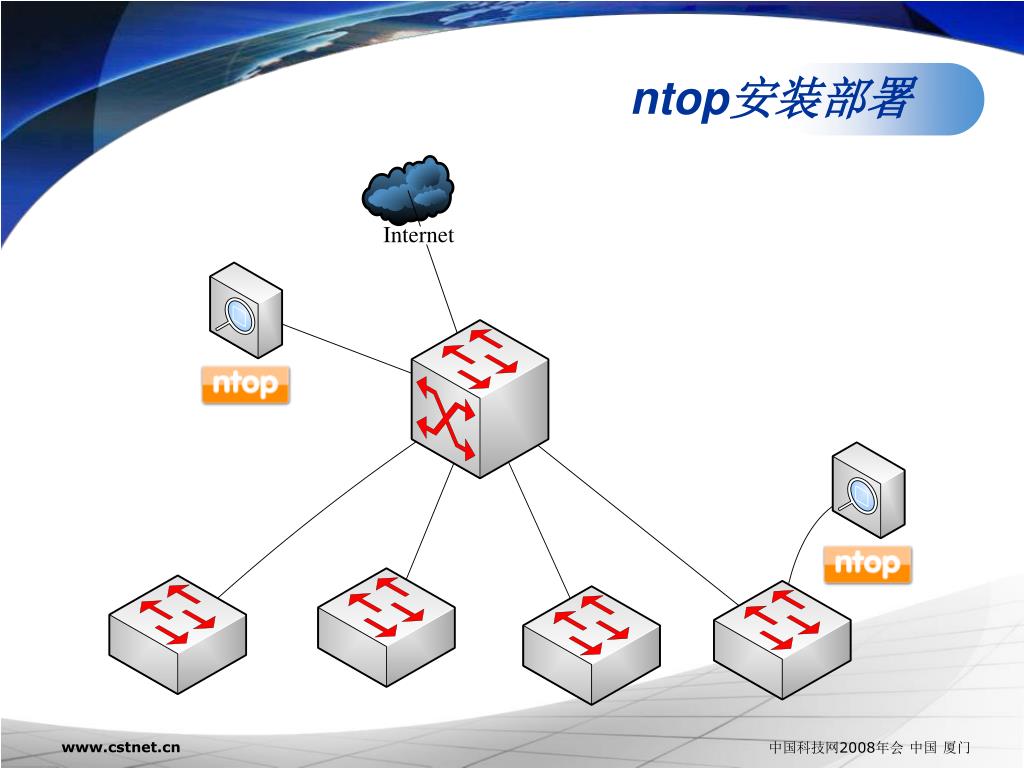

    18. ntop安装部署 中国科技网2008年会 中国 厦门

    19. 使用ntop分析网络流量 中国科技网2008年会 中国 厦门

    20. 使用ntop分析网络流量 中国科技网2008年会 中国 厦门

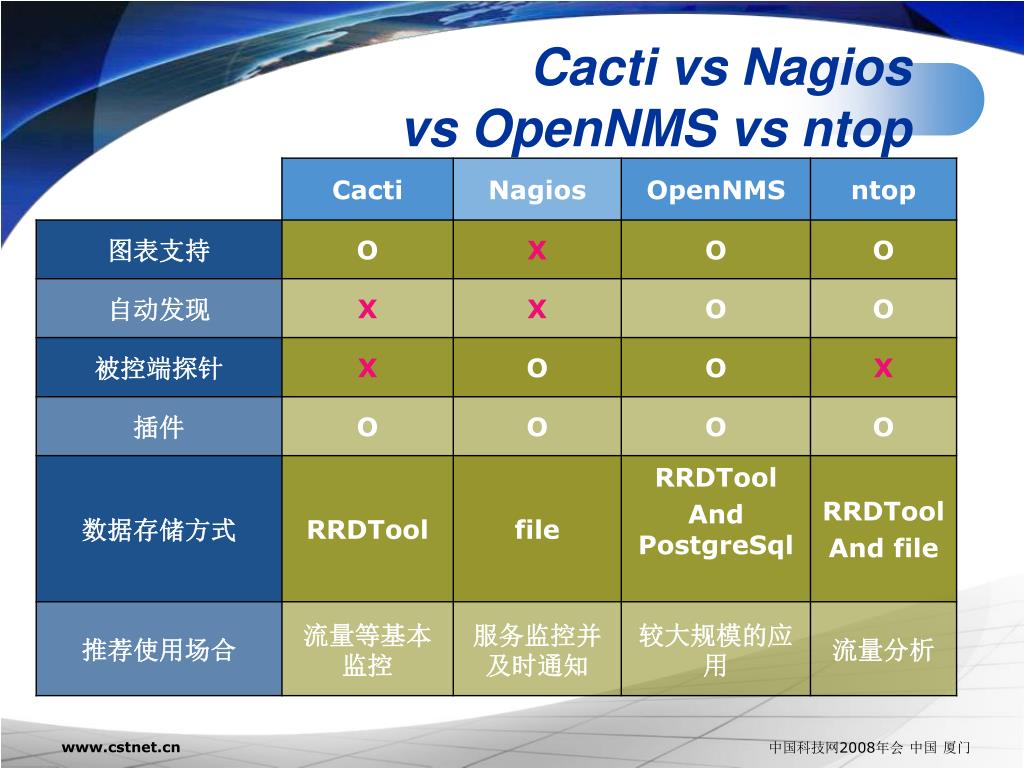

    21. Cacti vs Nagios vs OpenNMS vs ntop 中国科技网2008年会 中国 厦门

    22. 相关网络资源 • Cacti • 项目主页 • http://www.cacti.net/index.php • yum install(支持不够完整0.8.9版本会支持) • http://wiki.centos.org/HowTos/Cacti_on_CentOS_4.x • Nagios • 项目主页 • http://www.nagios.org/ • 中文资源 • http://www.itnms.net/docs/nagios/cn/build/html/ • 安装配置资料 • http://nagios.sourceforge.net/docs/3_0/quickstart.html • OpenNMS • 项目主页 • http://www.opennms.org • yum install • http://www.opennms.org/index.php/Yum • Ntop • 项目主页 • http://www.ntop.org 中国科技网2008年会 中国 厦门

    23. Thank You ! www.cstnet.cn
