  1. 龙芯互动教学系统培训 （系统维护） 江苏中科梦兰电子科技有限公司

  2. 公司介绍 4 1 系统使用 5 系统维护 2 系统介绍 3 6 系统硬件 联系我们

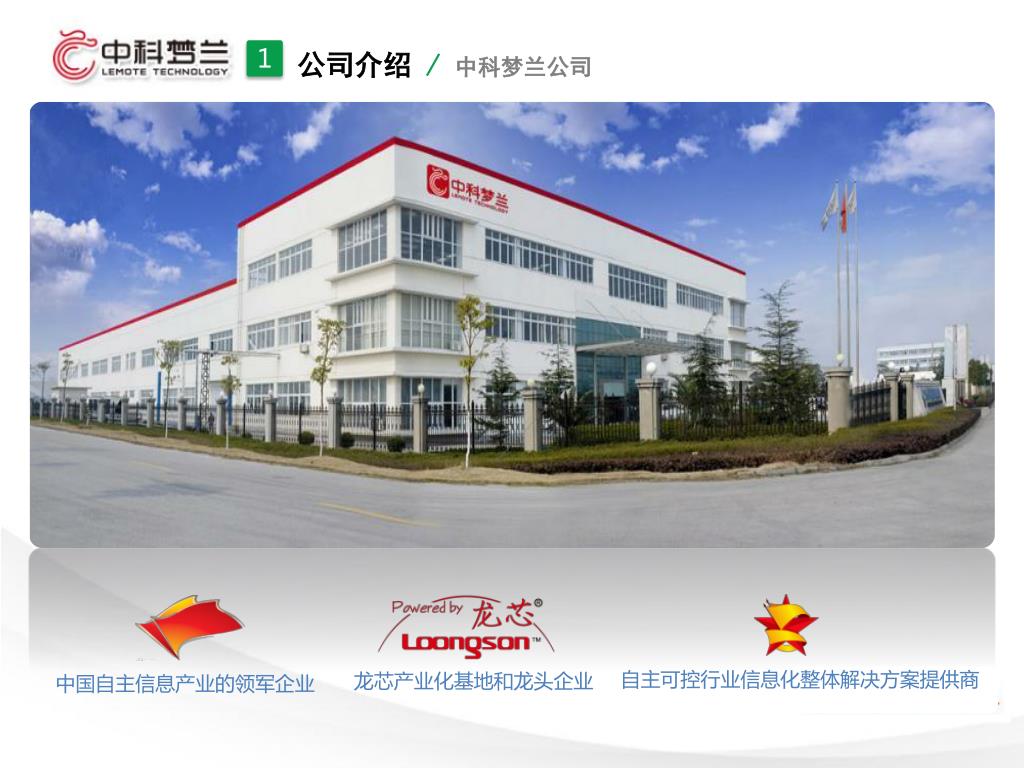

  3. 1 公司介绍 /中科梦兰公司 自主可控行业信息化整体解决方案提供商 龙芯产业化基地和龙头企业 中国自主信息产业的领军企业

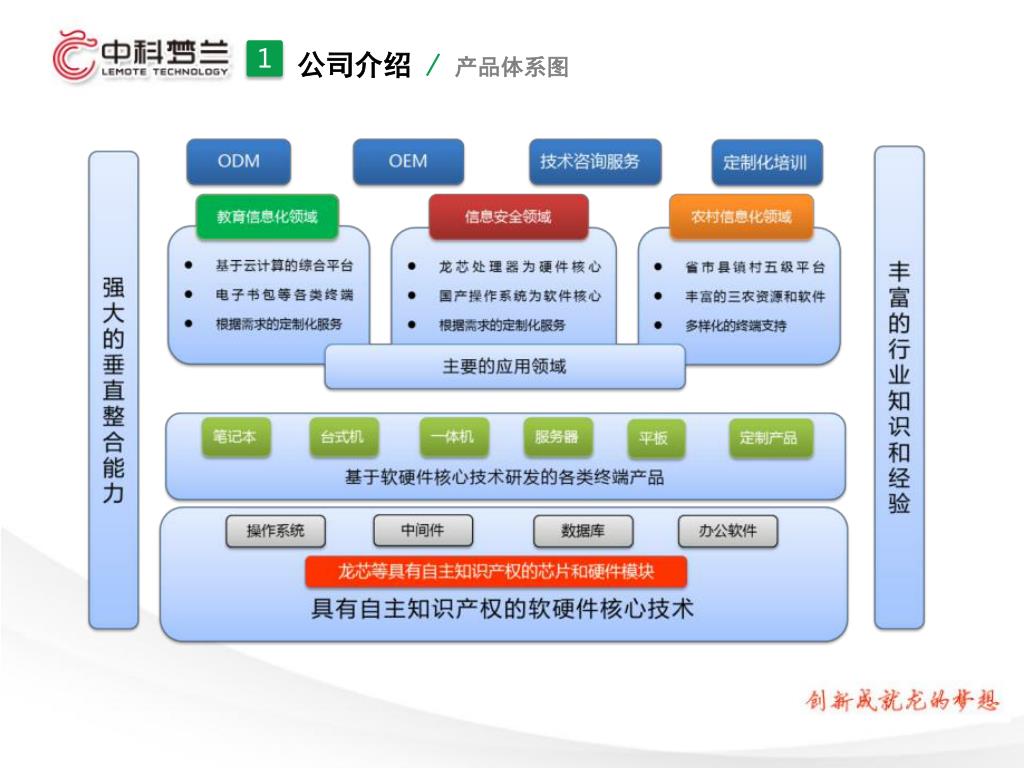

  4. 1 公司介绍 /产品体系图

  5. 公司介绍 4 1 系统使用 5 系统维护 2 系统介绍 3 6 系统硬件 联系我们

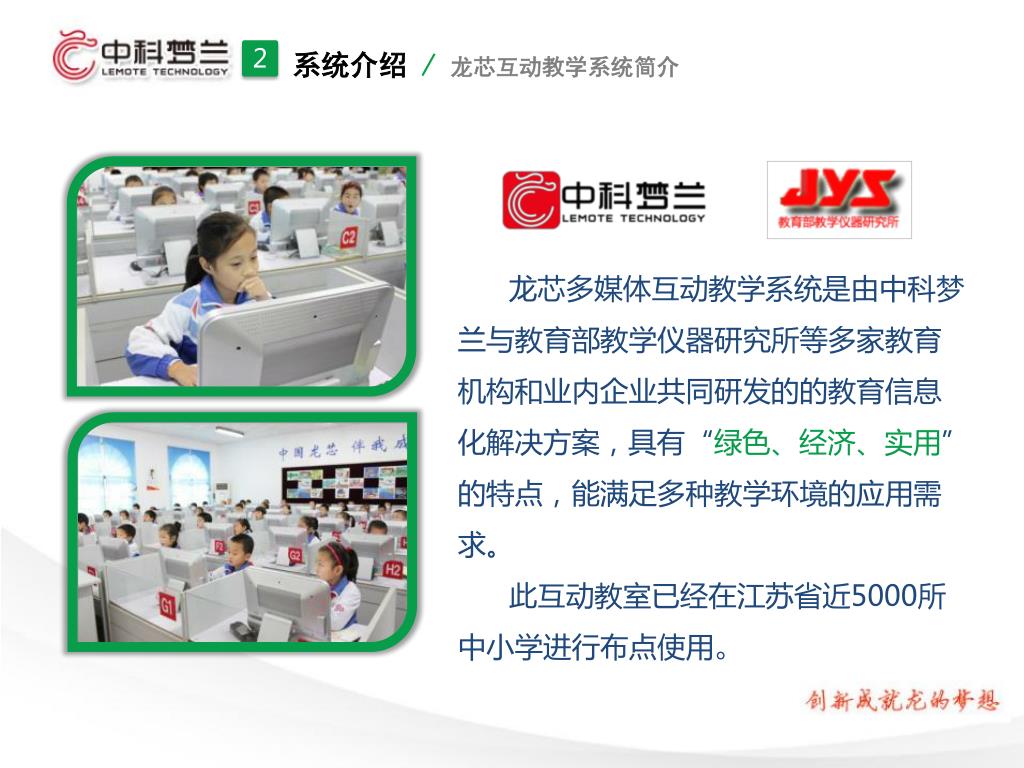

  6. 2 系统介绍 /龙芯互动教学系统简介 龙芯多媒体互动教学系统是由中科梦兰与教育部教学仪器研究所等多家教育机构和业内企业共同研发的的教育信息化解决方案，具有“绿色、经济、实用”的特点，能满足多种教学环境的应用需求。 此互动教室已经在江苏省近5000所中小学进行布点使用。

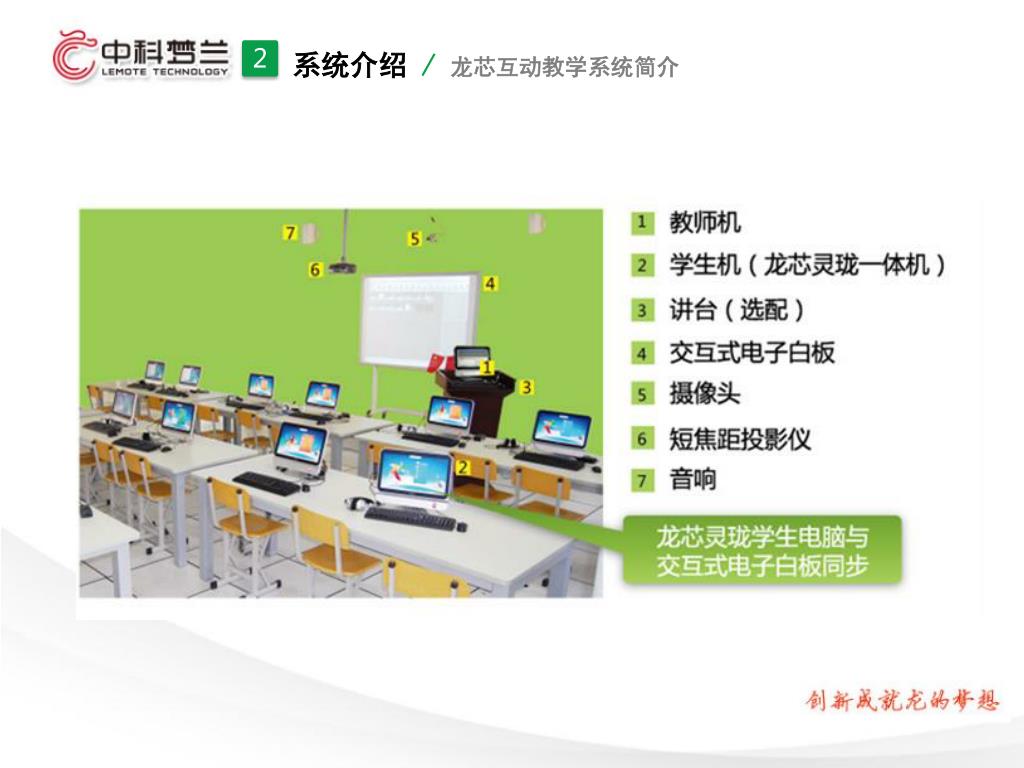

  7. 2 系统介绍 /龙芯互动教学系统简介

  8. 2 系统介绍 /龙芯互动教学系统特色 • 健康 • 节能 • 安全 节能环保 “绿色”教学 • 互动教学 • 协同学习 • 人本教育 创新高效的 教学模式 丰富易用的 学习资源 • 全科同步学习 • 名校名师辅导 • 仿真虚拟实验

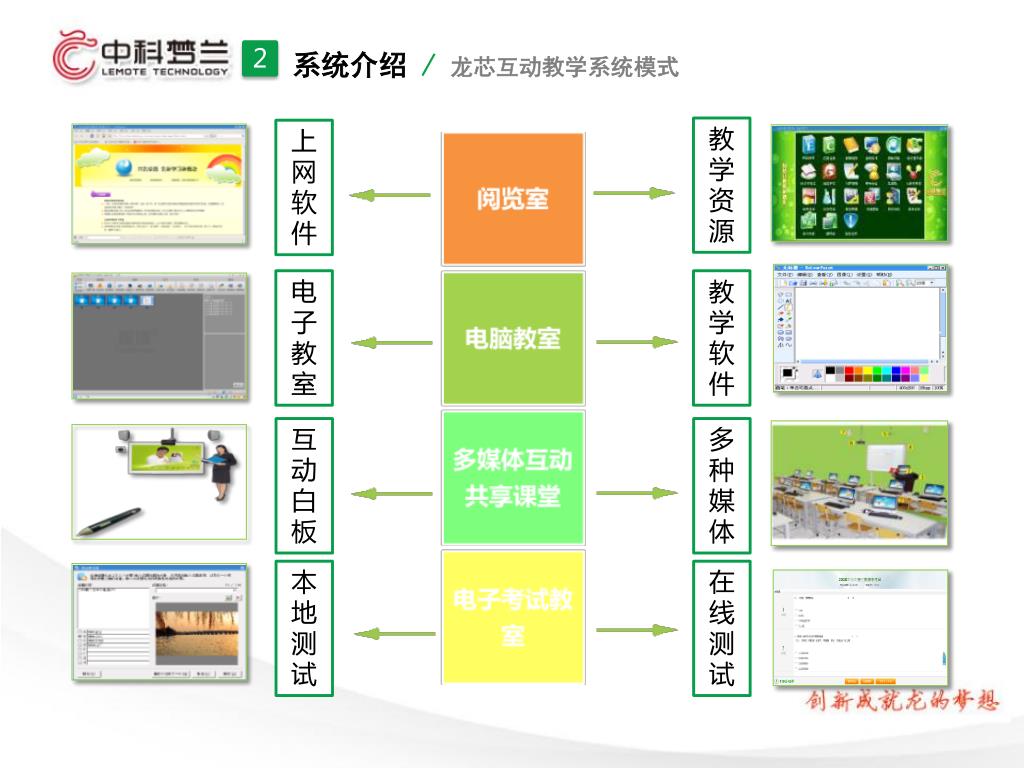

  9. 2 系统介绍 /龙芯互动教学系统模式 教学资源 上网软件 电子教室 教学软件 互动白板 多种媒体 本地测试 在线测试

  10. 公司介绍 4 1 系统使用 5 系统维护 2 系统介绍 3 6 系统硬件 联系我们

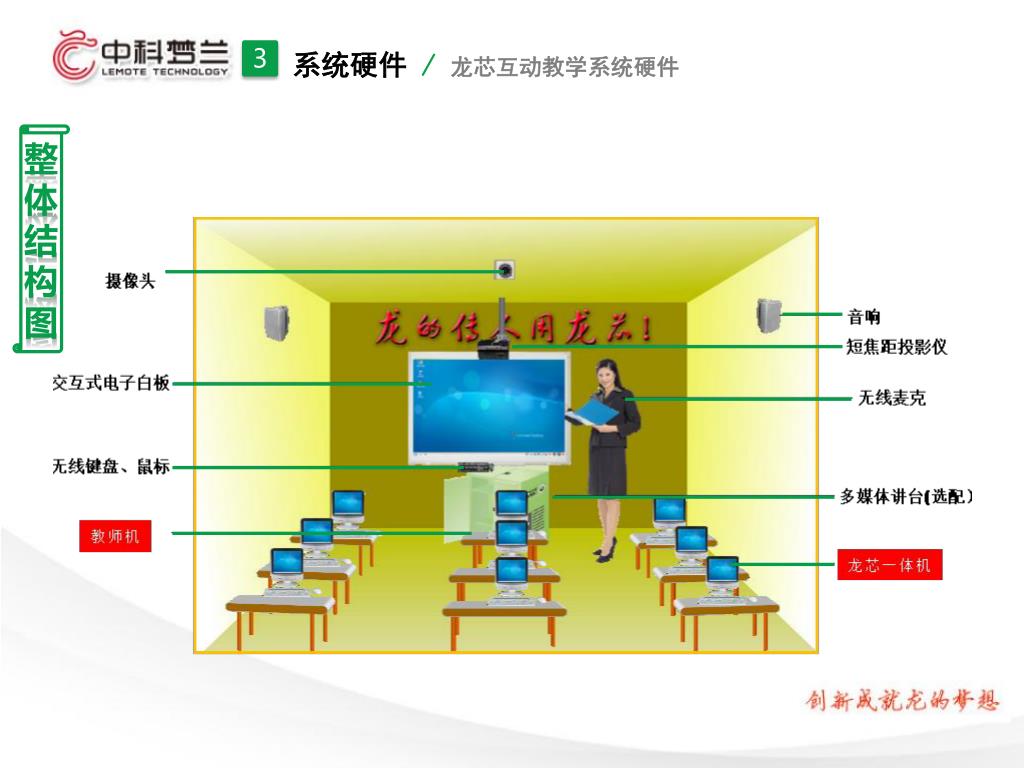

  11. 3 系统硬件 /龙芯互动教学系统硬件 整体结构图

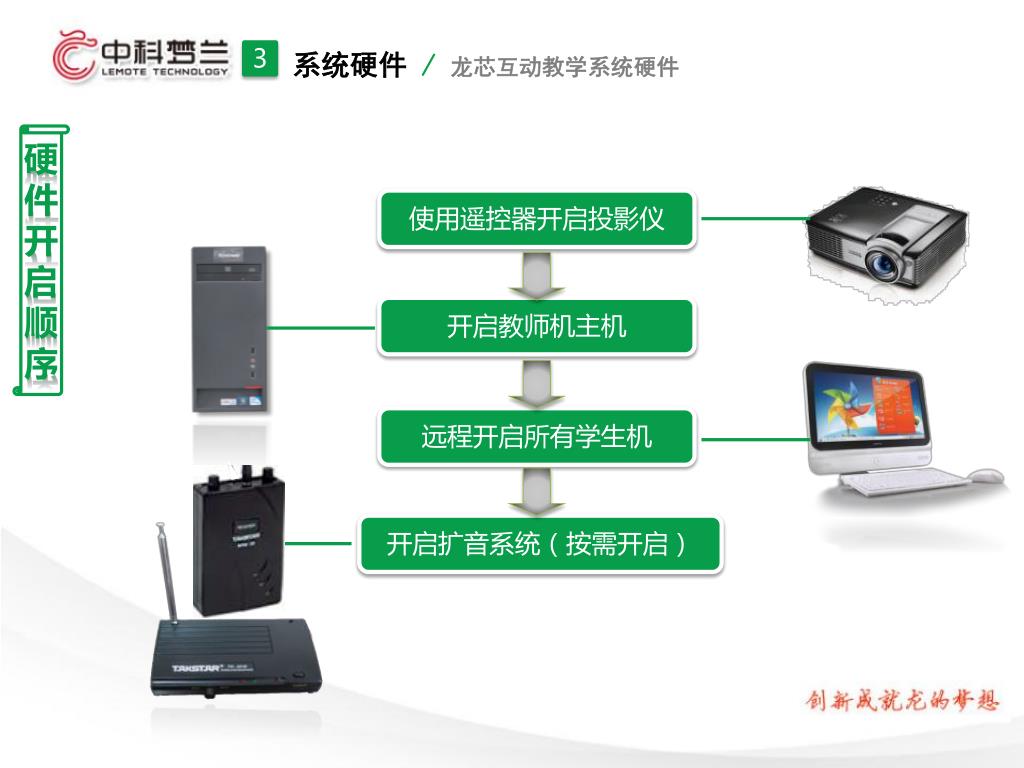

  12. 3 系统硬件 /龙芯互动教学系统硬件 硬件开启顺序 使用遥控器开启投影仪 开启教师机主机 远程开启所有学生机 开启扩音系统（按需开启）

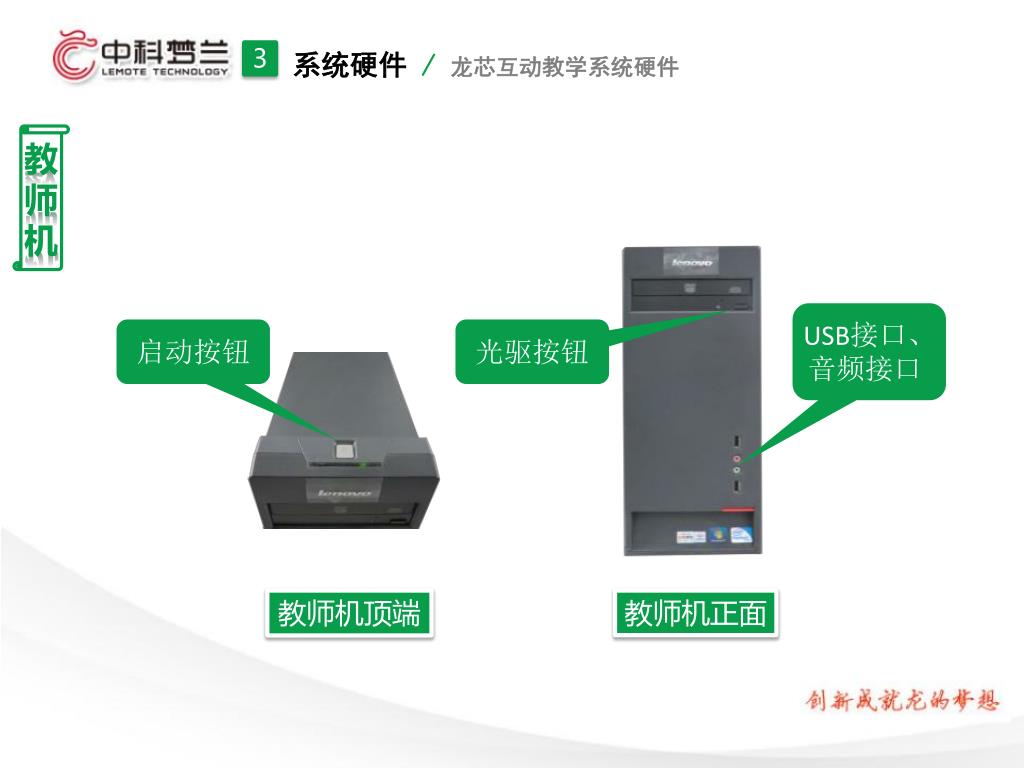

  13. 3 系统硬件 /龙芯互动教学系统硬件 教师机 USB接口、音频接口 启动按钮 光驱按钮 教师机顶端 教师机正面

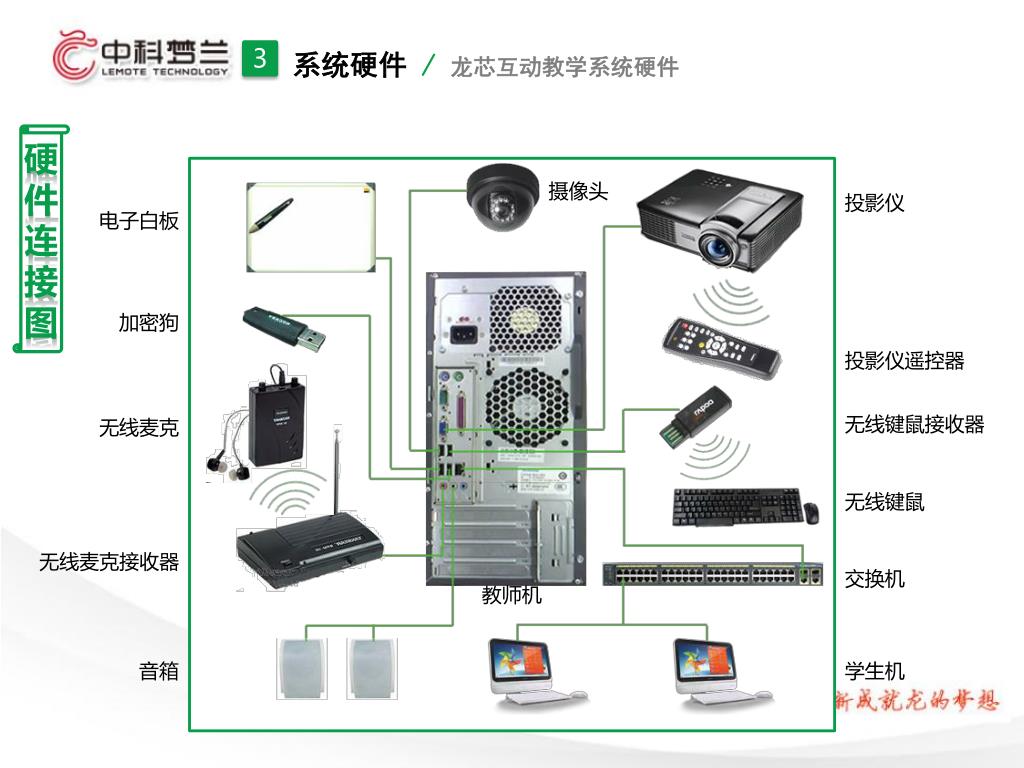

  14. 3 系统硬件 /龙芯互动教学系统硬件 硬件连接图 摄像头 投影仪 电子白板 加密狗 投影仪遥控器 无线键鼠接收器 无线麦克 无线键鼠 无线麦克接收器 交换机 教师机 音箱 学生机

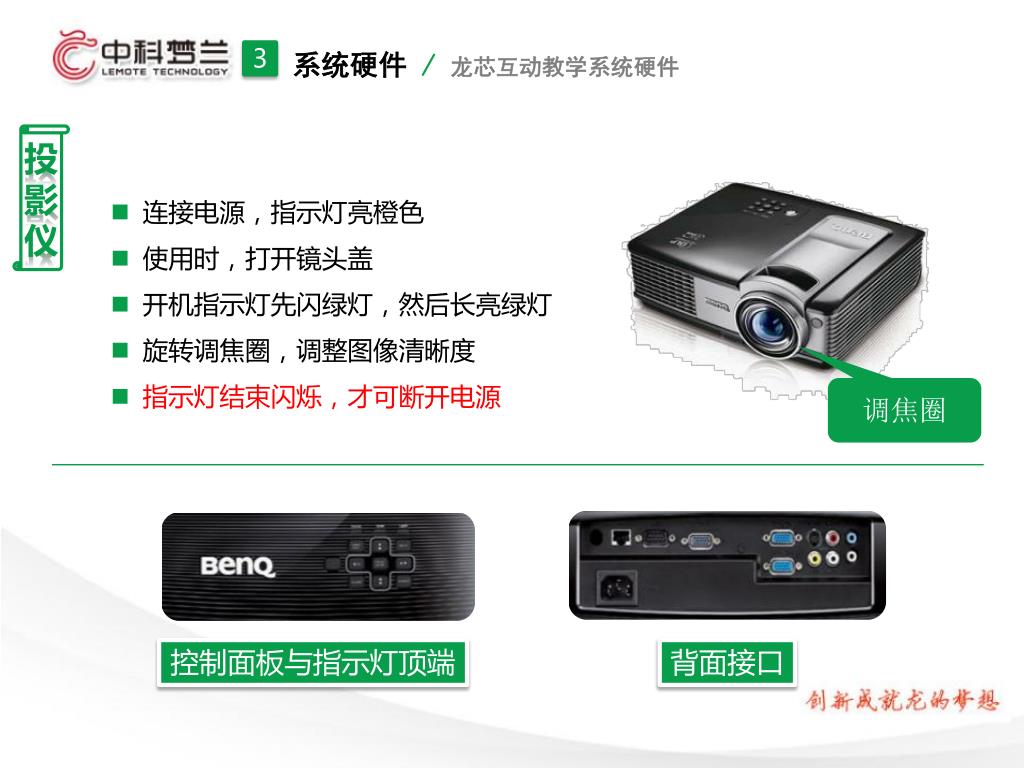

  15. 3 系统硬件 /龙芯互动教学系统硬件 投影仪 • 连接电源，指示灯亮橙色 • 使用时，打开镜头盖 • 开机指示灯先闪绿灯，然后长亮绿灯 • 旋转调焦圈，调整图像清晰度 • 指示灯结束闪烁，才可断开电源 调焦圈 控制面板与指示灯顶端 背面接口

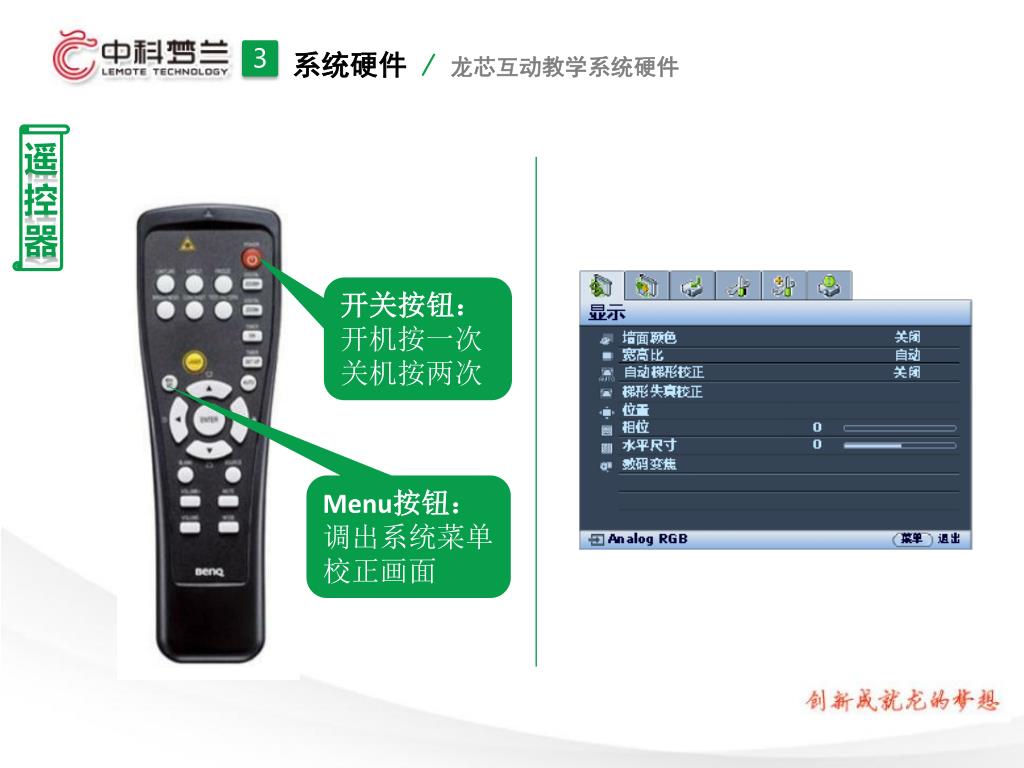

  16. 3 系统硬件 /龙芯互动教学系统硬件 遥控器 开关按钮： 开机按一次 关机按两次 Menu按钮： 调出系统菜单 校正画面

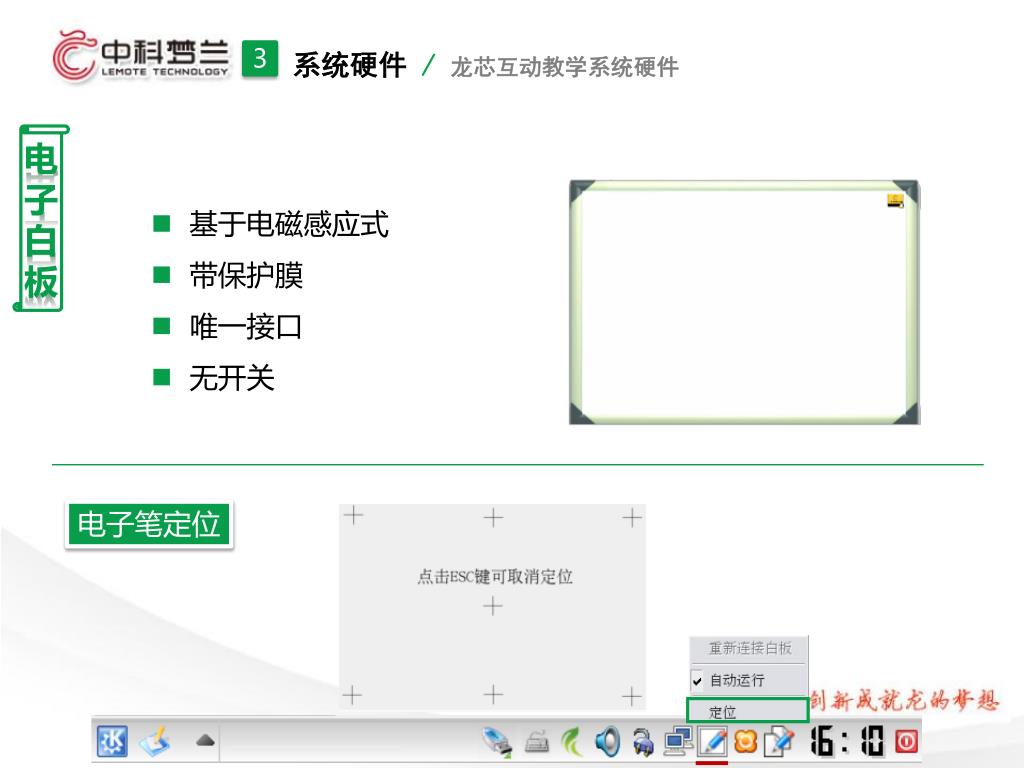

  17. 3 系统硬件 /龙芯互动教学系统硬件 电子白板 • 基于电磁感应式 • 带保护膜 • 唯一接口 • 无开关 电子笔定位

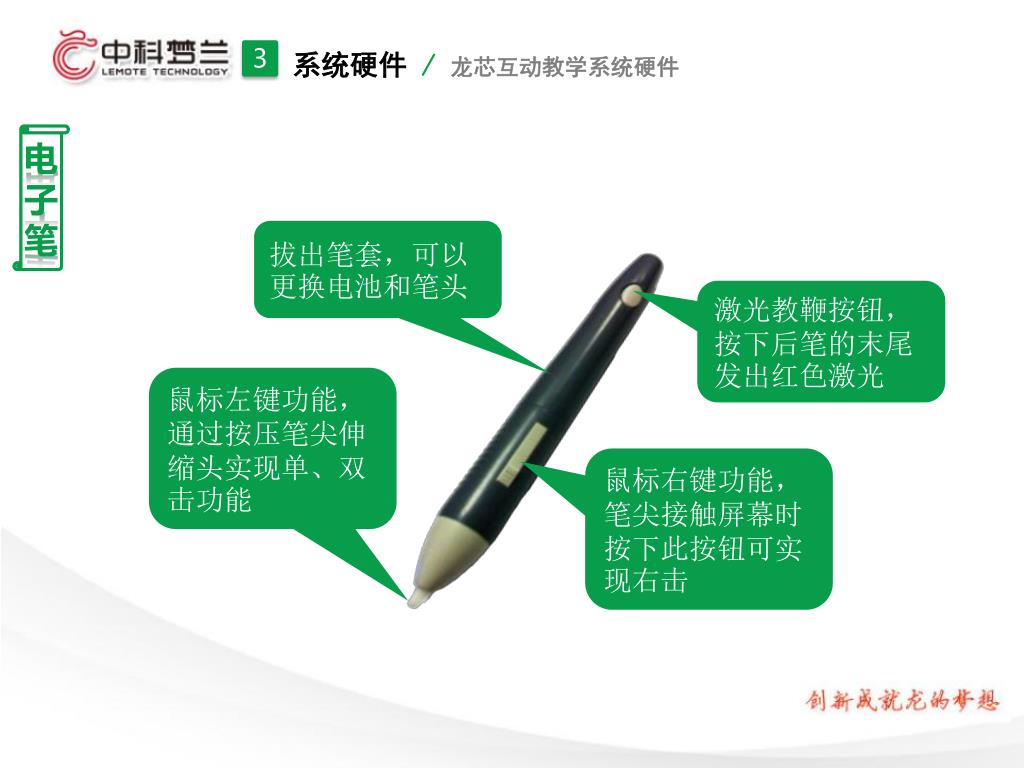

  18. 3 系统硬件 /龙芯互动教学系统硬件 电子笔 拔出笔套，可以更换电池和笔头 激光教鞭按钮，按下后笔的末尾发出红色激光 鼠标左键功能，通过按压笔尖伸缩头实现单、双击功能 鼠标右键功能，笔尖接触屏幕时按下此按钮可实现右击

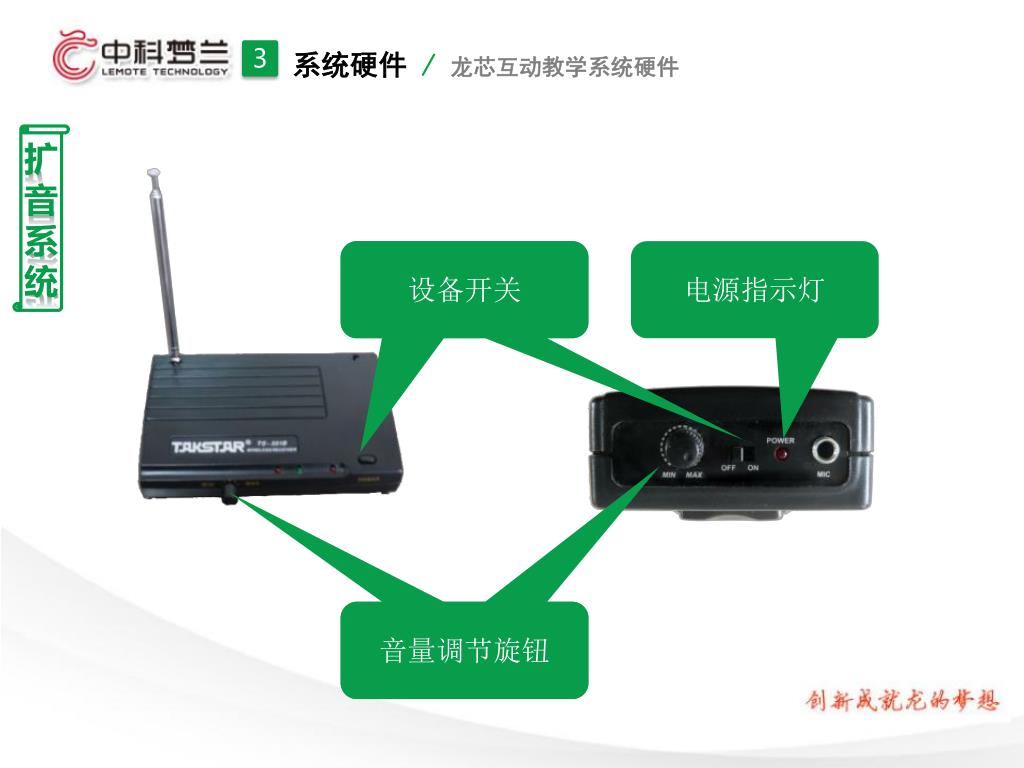

  19. 3 系统硬件 /龙芯互动教学系统硬件 扩音系统 电源开关 设备开关 电源指示灯 音量调节旋钮

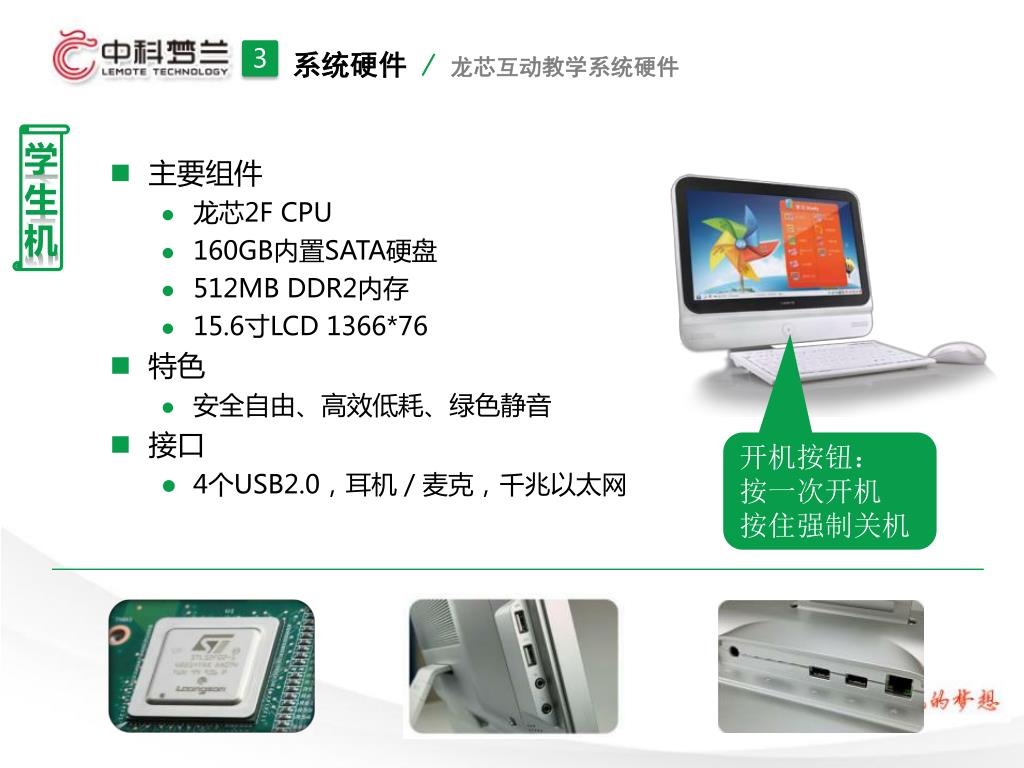

  20. 3 系统硬件 /龙芯互动教学系统硬件 学生机 • 主要组件 • 龙芯2F CPU • 160GB内置SATA硬盘 • 512MB DDR2内存 • 15.6寸LCD 1366*76 • 特色 • 安全自由、高效低耗、绿色静音 • 接口 • 4个USB2.0，耳机／麦克，千兆以太网 开机按钮： 按一次开机 按住强制关机

  21. 公司介绍 4 1 系统使用 5 系统维护 2 系统介绍 3 6 系统硬件 联系我们

  22. 4 系统使用 / Linux操作系统 操作系统类型 • 开源 • 安全 • 高效 Linux系统 Windows • 开机启动时，出现Lenovo图标，按方向键↓选择,可选择windows系统使用。

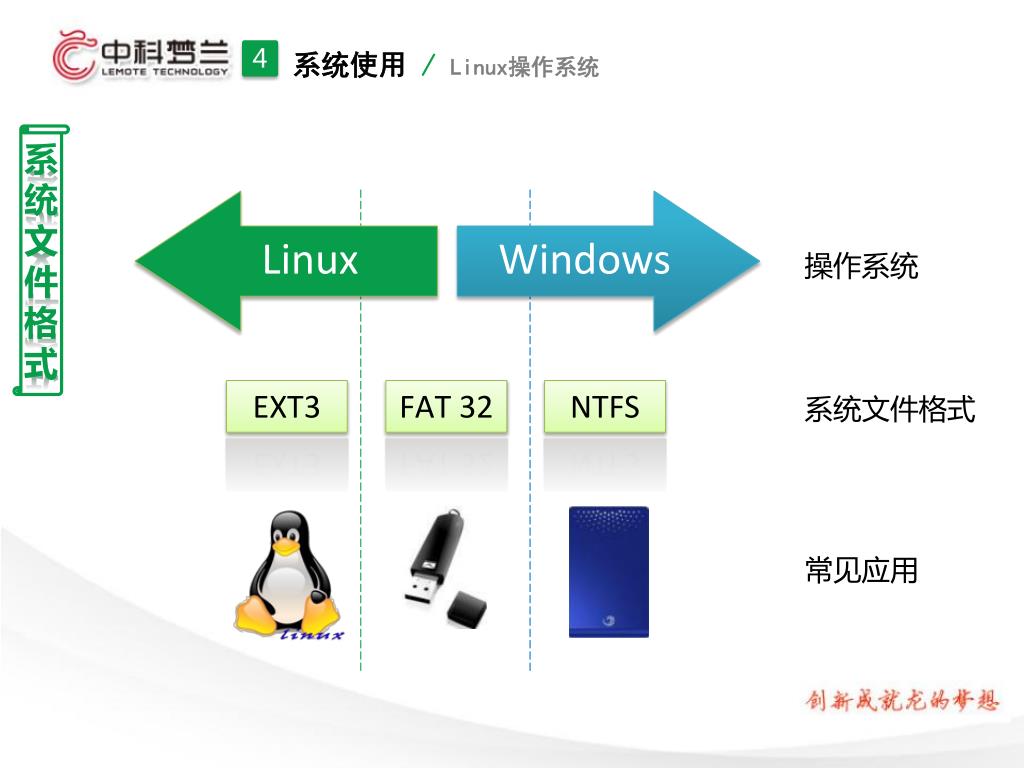

  23. 4 系统使用 / Linux操作系统 系统文件格式 Linux Windows • 操作系统 • 系统文件格式 • EXT3 • FAT 32 • NTFS • 常见应用

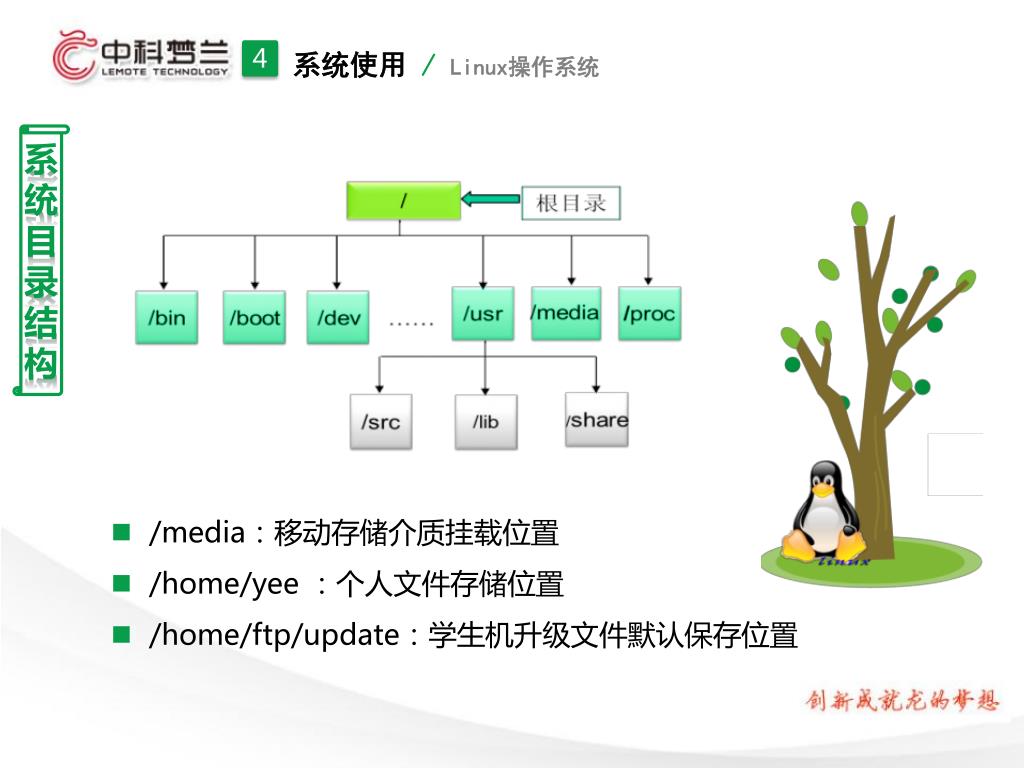

  24. 4 系统使用 / Linux操作系统 系统目录结构 • /media：移动存储介质挂载位置 • /home/yee ：个人文件存储位置 • /home/ftp/update：学生机升级文件默认保存位置

  25. 公司介绍 4 1 系统使用 5 系统维护 2 系统介绍 3 6 系统硬件 联系我们

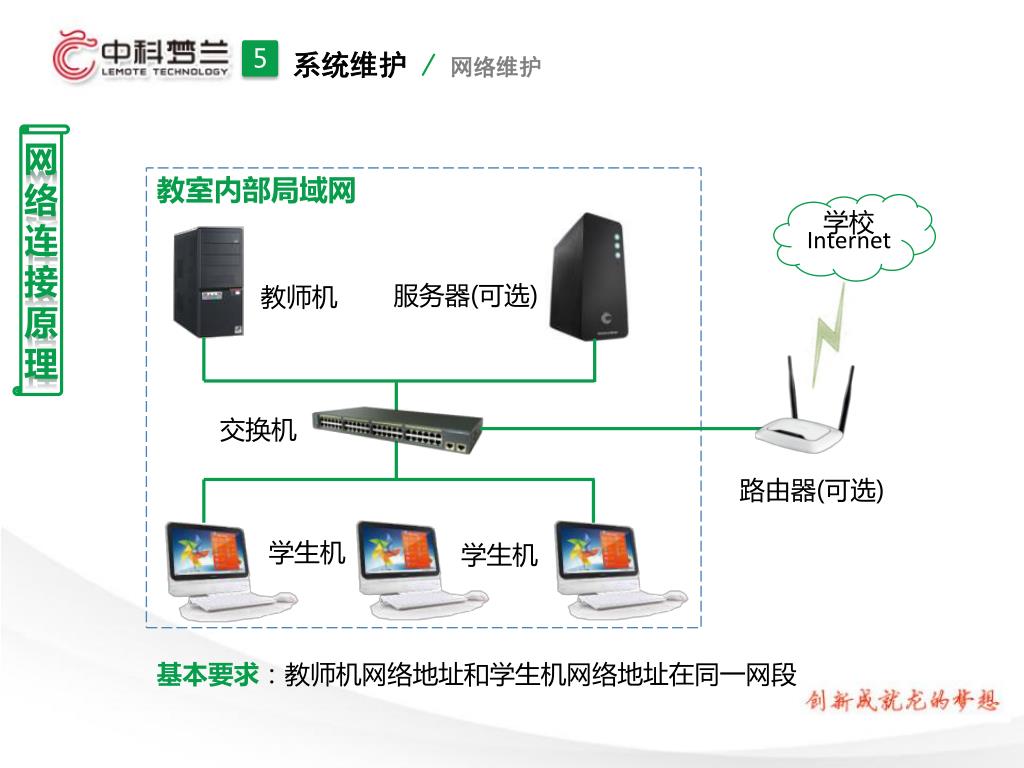

  26. 教室内部局域网 学校Internet 服务器(可选) 教师机 5 系统维护 / 网络维护 网络连接原理 交换机 路由器(可选) 学生机 学生机 基本要求：教师机网络地址和学生机网络地址在同一网段

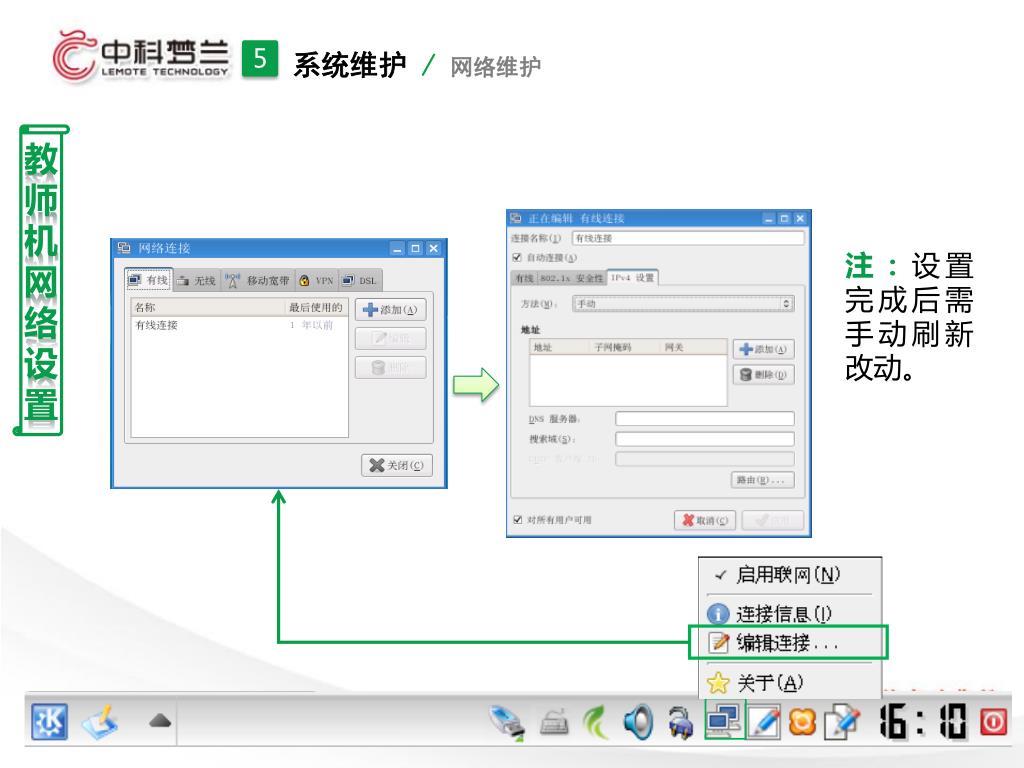

  27. 5 系统维护 / 网络维护 教师机网络设置 注：设置完成后需手动刷新改动。

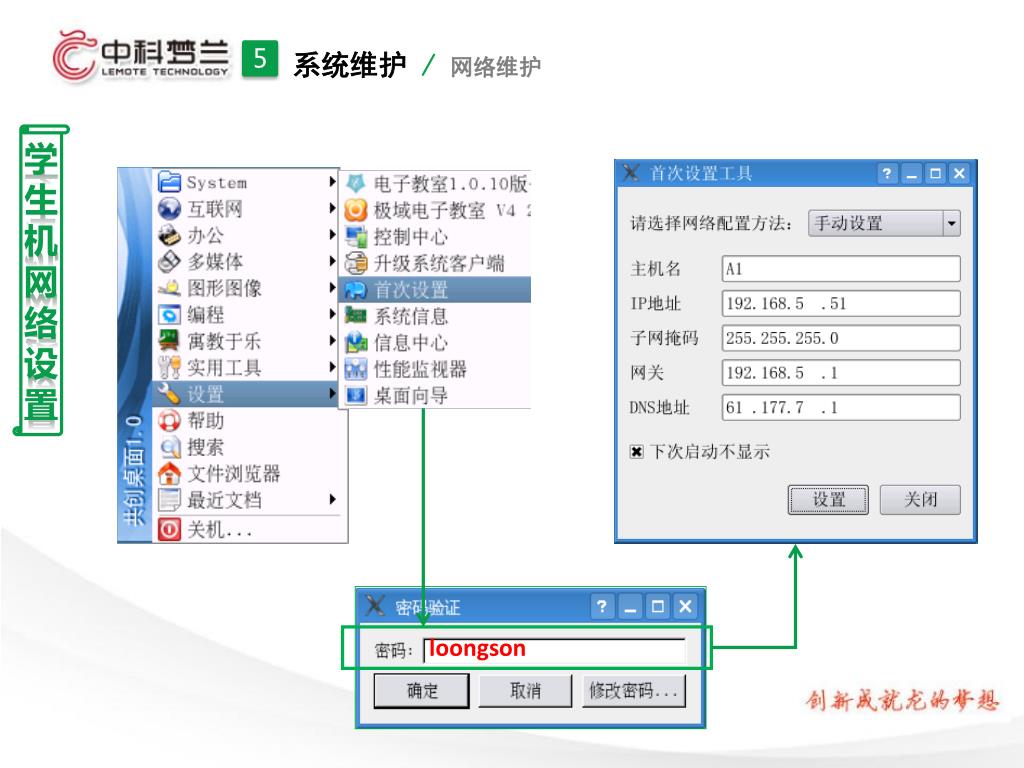

  28. 5 系统维护 / 网络维护 学生机网络设置 loongson

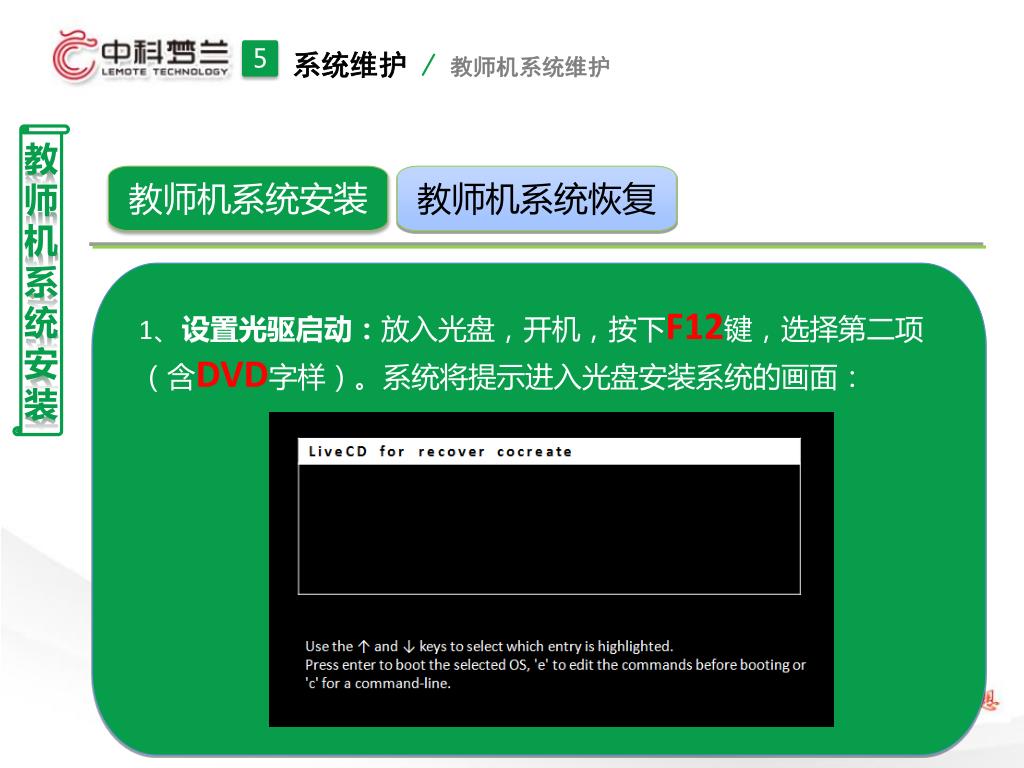

  29. 5 系统维护 / 教师机系统维护 教师机系统安装 教师机系统安装 教师机系统恢复 1、设置光驱启动：放入光盘，开机，按下F12键，选择第二项（含DVD字样）。系统将提示进入光盘安装系统的画面：

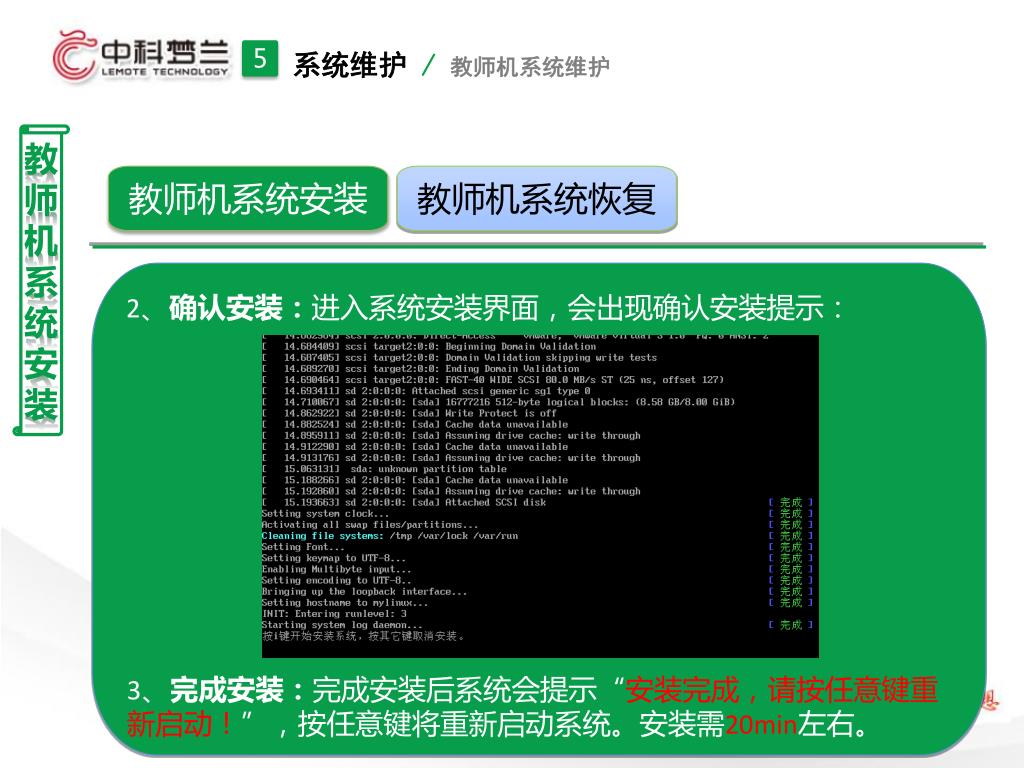

  30. 5 系统维护 / 教师机系统维护 教师机系统安装 教师机系统安装 教师机系统恢复 2、确认安装：进入系统安装界面，会出现确认安装提示： 3、完成安装：完成安装后系统会提示“安装完成，请按任意键重新启动！”，按任意键将重新启动系统。安装需20min左右。

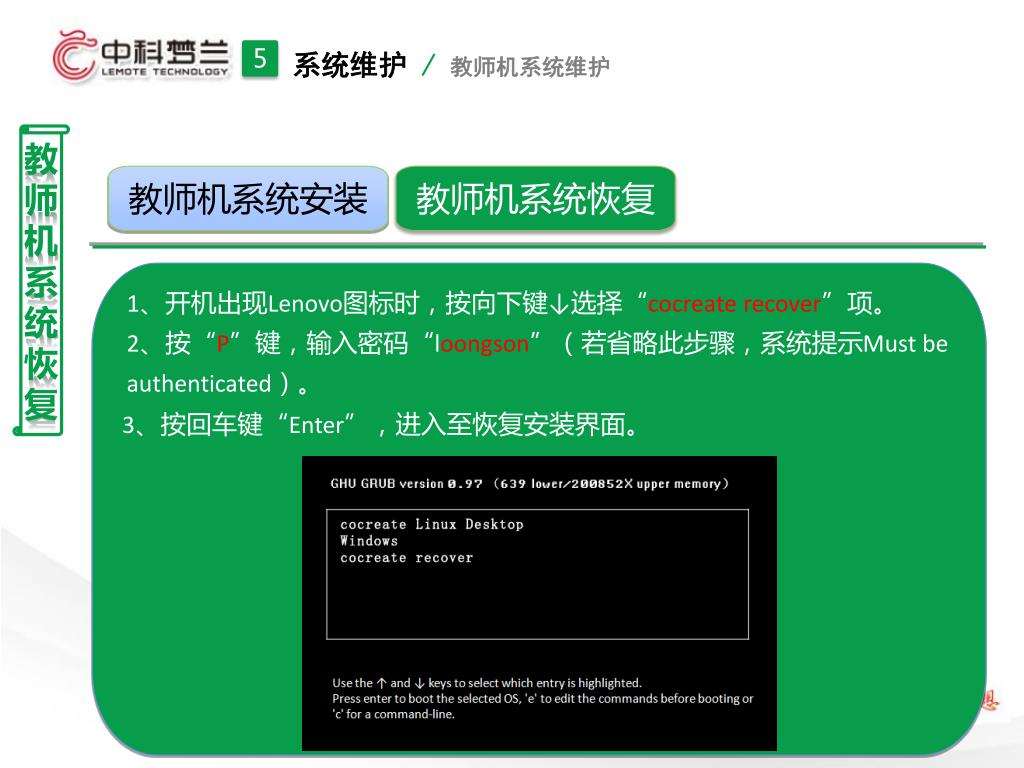

  31. 5 系统维护 / 教师机系统维护 教师机系统恢复 教师机系统安装 教师机系统恢复 1、开机出现Lenovo图标时，按向下键↓选择“cocreate recover”项。 2、按“P”键，输入密码“loongson”（若省略此步骤，系统提示Must be authenticated）。 3、按回车键“Enter”，进入至恢复安装界面。

  32. 5 系统维护 / 学生机系统维护 恢复的作用

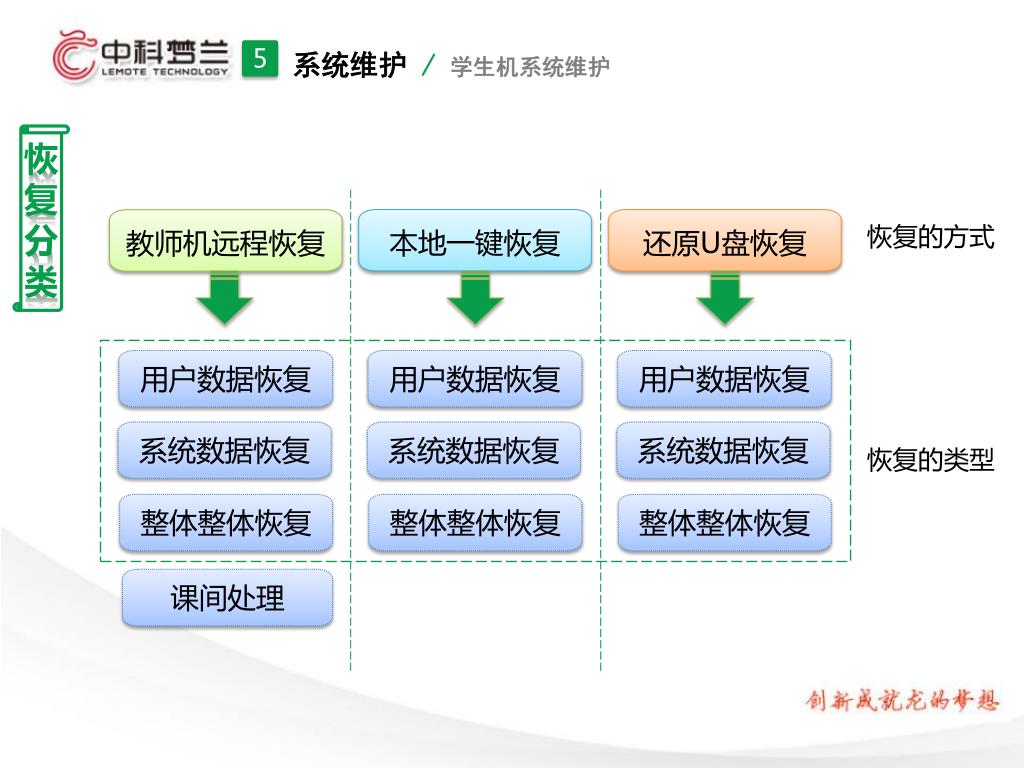

  33. 5 系统维护 / 学生机系统维护 恢复分类 本地一键恢复 还原U盘恢复 教师机远程恢复 恢复的方式 用户数据恢复 用户数据恢复 用户数据恢复 系统数据恢复 系统数据恢复 系统数据恢复 恢复的类型 整体整体恢复 整体整体恢复 整体整体恢复 课间处理

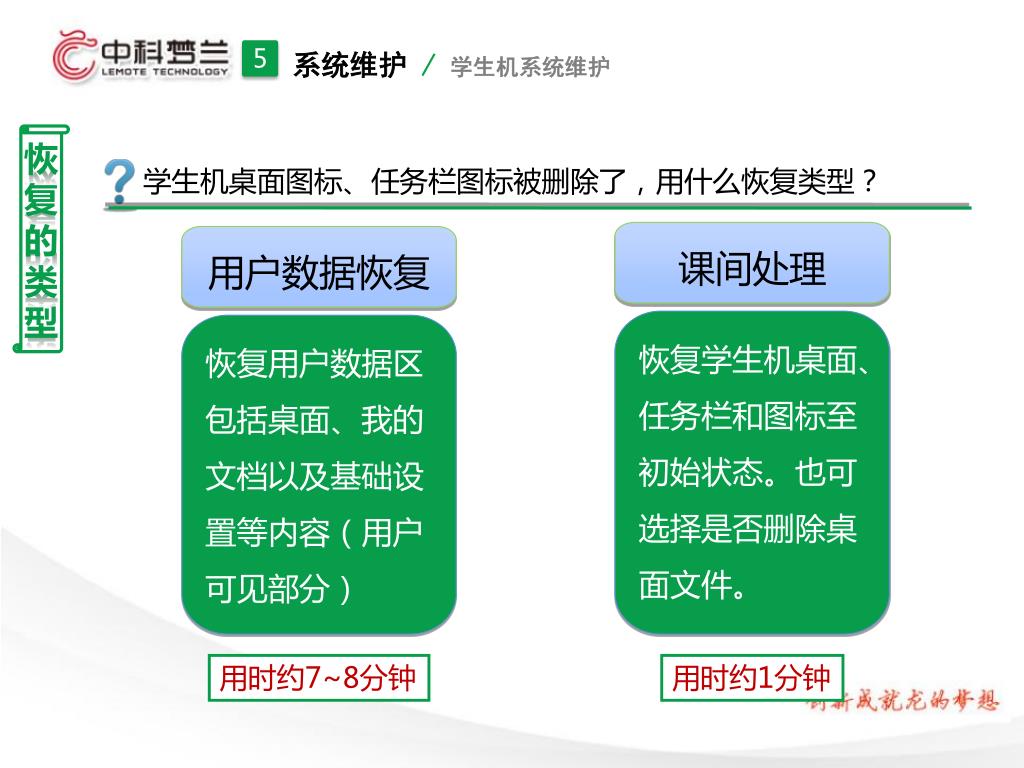

  34. 5 系统维护 / 学生机系统维护 恢复的类型 学生机桌面图标、任务栏图标被删除了，用什么恢复类型？ 课间处理 用户数据恢复 恢复学生机桌面、任务栏和图标至初始状态。也可选择是否删除桌面文件。 恢复用户数据区包括桌面、我的文档以及基础设置等内容（用户可见部分） 用时约7~8分钟 用时约1分钟

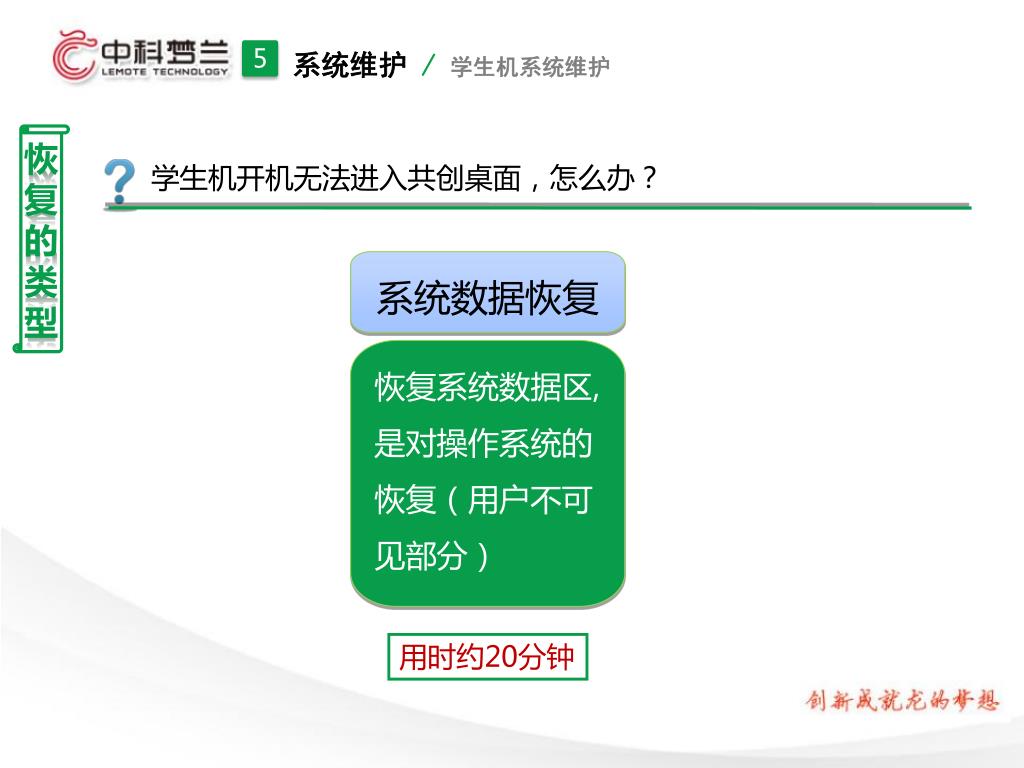

  35. 5 系统维护 / 学生机系统维护 恢复的类型 学生机开机无法进入共创桌面，怎么办？ 系统数据恢复 恢复系统数据区,是对操作系统的恢复（用户不可见部分） 用时约20分钟

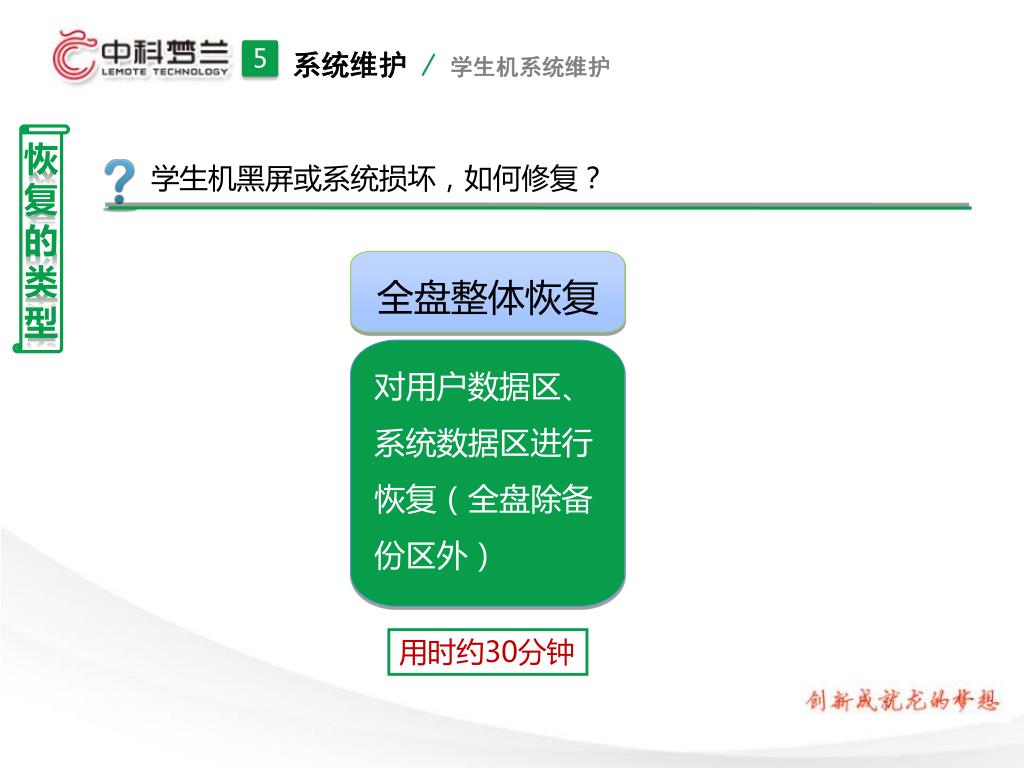

  36. 5 系统维护 / 学生机系统维护 恢复的类型 学生机黑屏或系统损坏，如何修复？ 全盘整体恢复 对用户数据区、系统数据区进行恢复（全盘除备份区外） 用时约30分钟

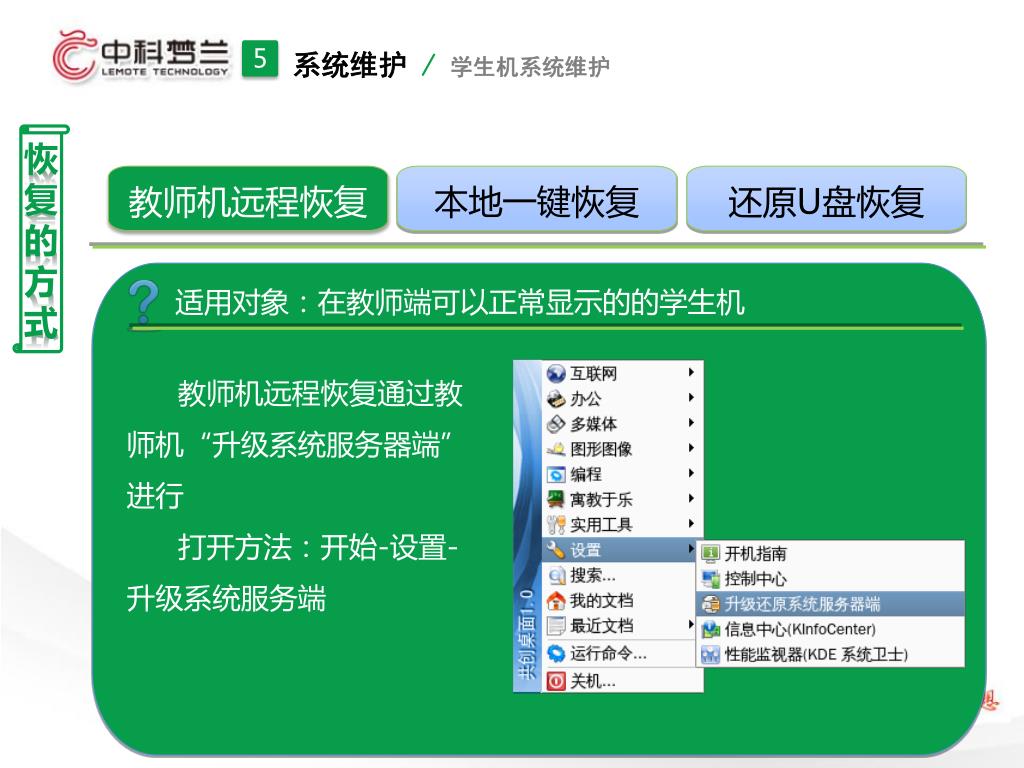

  37. 5 系统维护 / 学生机系统维护 恢复的方式 教师机远程恢复 本地一键恢复 还原U盘恢复 适用对象：在教师端可以正常显示的的学生机 教师机远程恢复通过教师机“升级系统服务器端”进行 打开方法：开始-设置-升级系统服务端

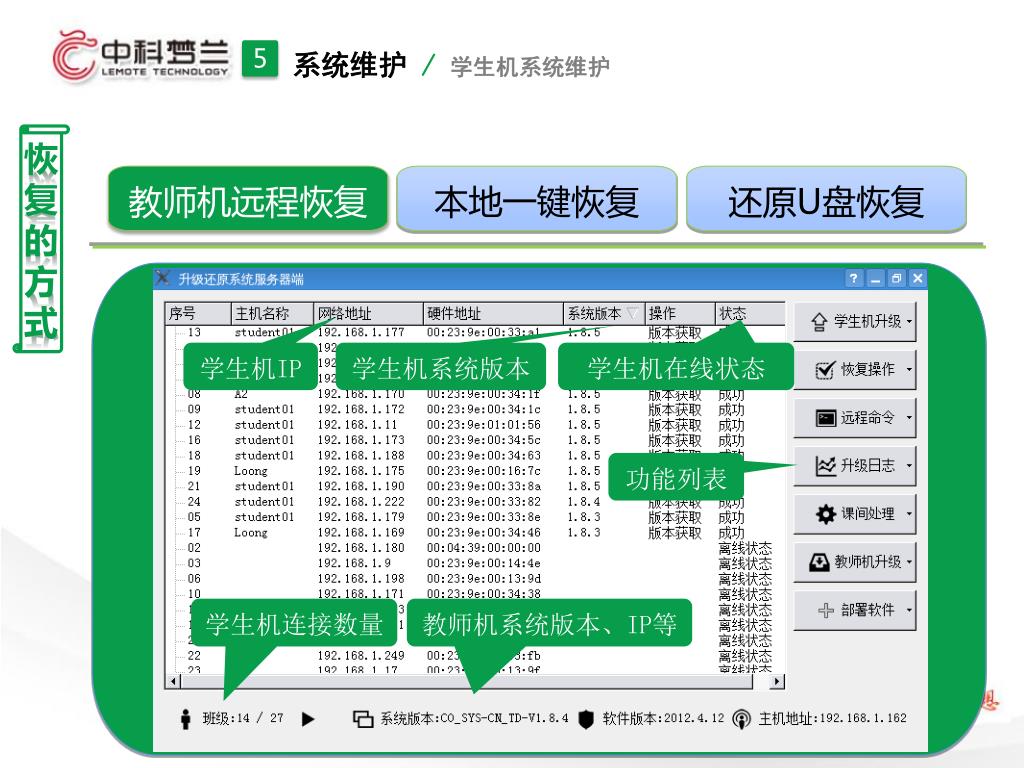

  38. 5 系统维护 / 学生机系统维护 学生机IP 学生机系统版本 学生机在线状态 功能列表 恢复的方式 教师机远程恢复 本地一键恢复 还原U盘恢复 学生机连接数量 教师机系统版本、IP等

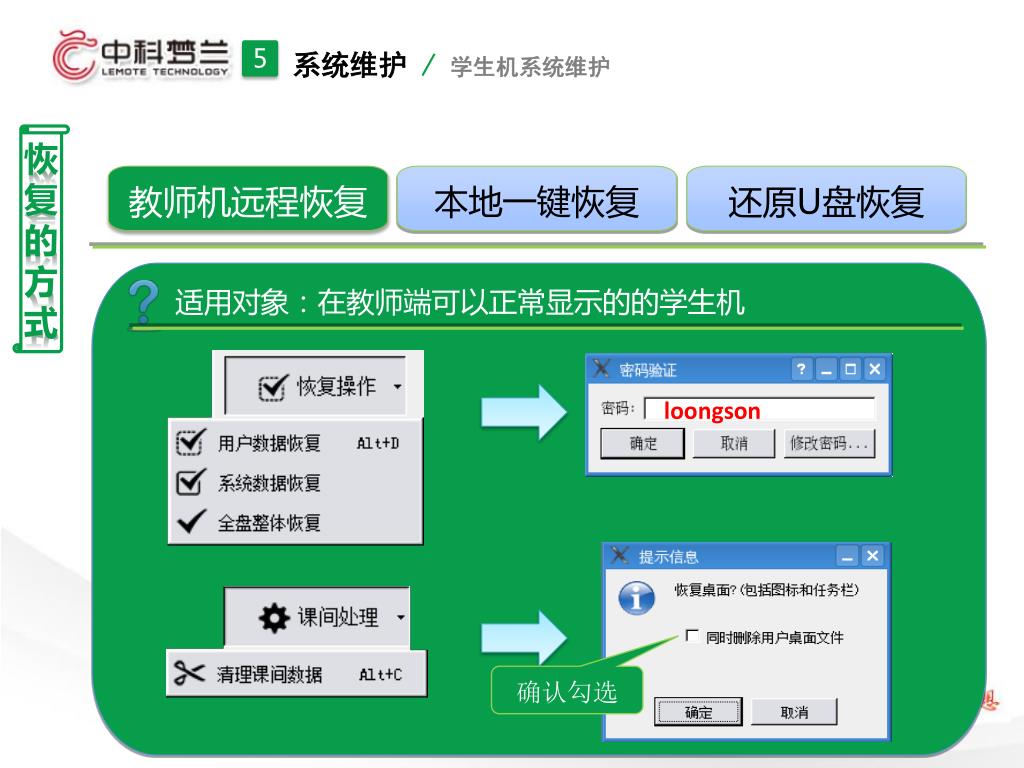

  39. 5 系统维护 / 学生机系统维护 恢复的方式 教师机远程恢复 本地一键恢复 还原U盘恢复 适用对象：在教师端可以正常显示的的学生机 loongson 确认勾选

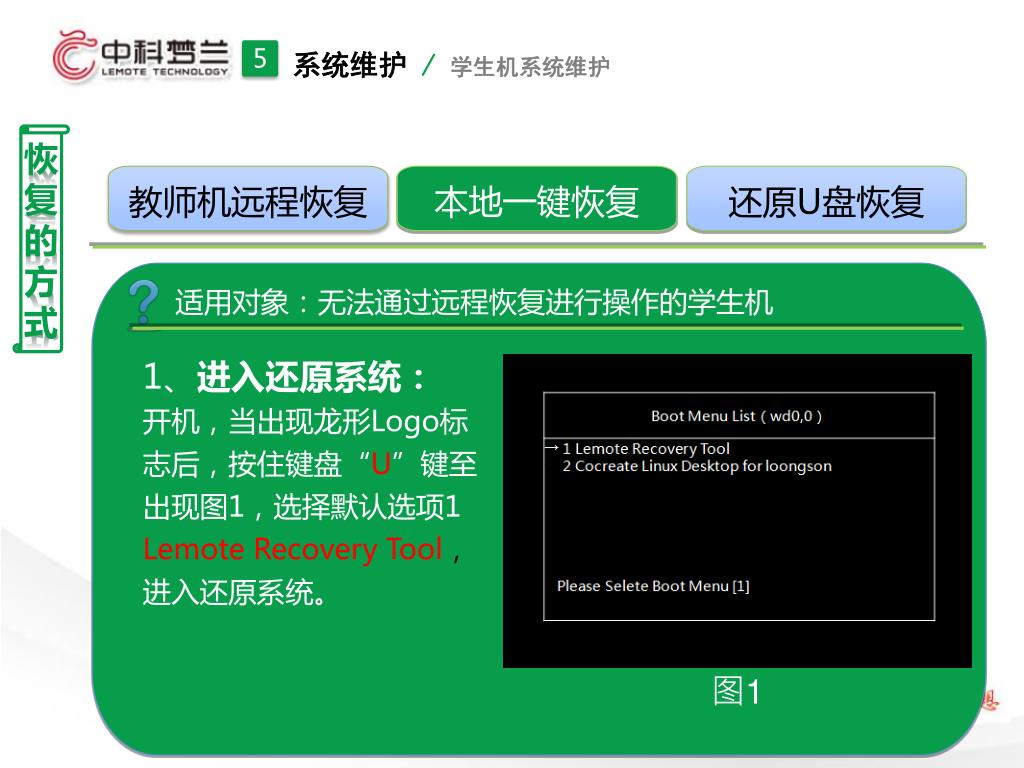

  40. 5 系统维护 / 学生机系统维护 恢复的方式 教师机远程恢复 本地一键恢复 还原U盘恢复 适用对象：无法通过远程恢复进行操作的学生机 1、进入还原系统： 开机，当出现龙形Logo标志后，按住键盘“U”键至出现图1，选择默认选项1Lemote Recovery Tool，进入还原系统。 图1

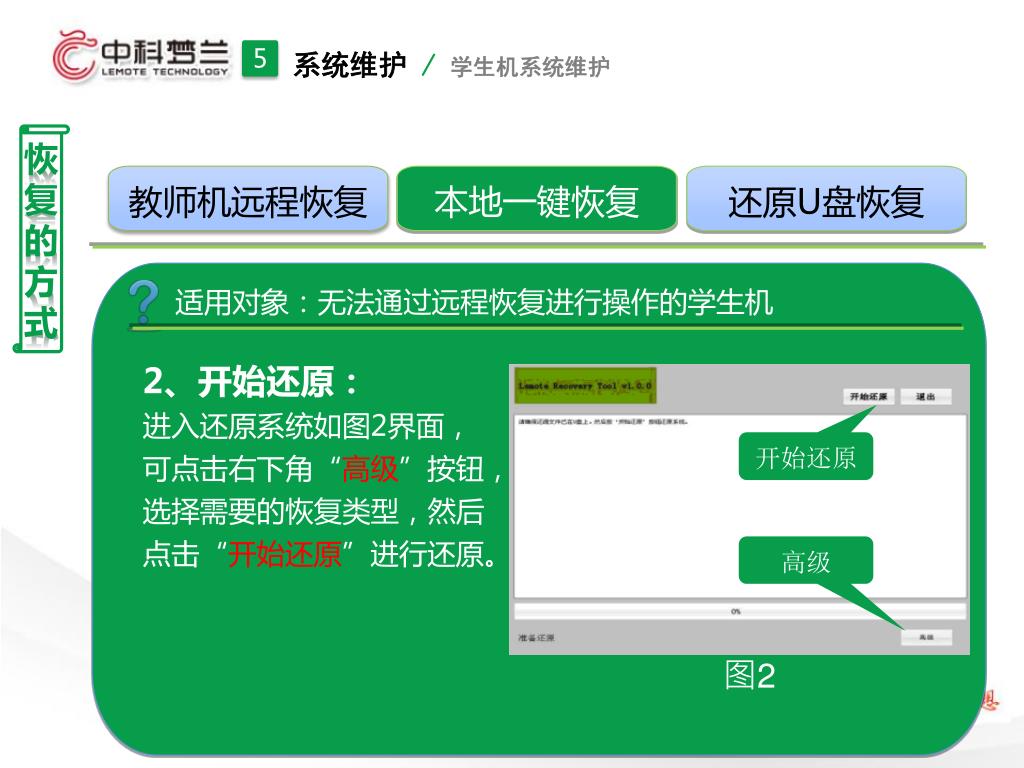

  41. 5 系统维护 / 学生机系统维护 恢复的方式 教师机远程恢复 本地一键恢复 还原U盘恢复 适用对象：无法通过远程恢复进行操作的学生机 2、开始还原： 进入还原系统如图2界面，可点击右下角“高级”按钮，选择需要的恢复类型，然后点击“开始还原”进行还原。 开始还原 高级 图2

  42. 5 系统维护 / 学生机系统维护 恢复的方式 教师机远程恢复 本地一键恢复 还原U盘恢复 适用对象：无法进行本地一键恢复的学生机 还原准备：一个2G及以上大小U盘，一台正常启动的学生机 1、将U盘插入正常启动的学生机； 2、打开桌面我的电脑，找到4.3GMedia文件夹。将其中的所有文件复制到U盘根目录（即U盘最外层） 3、打开其中的boot.cfg文件。作适当修改，如下页图1所示；

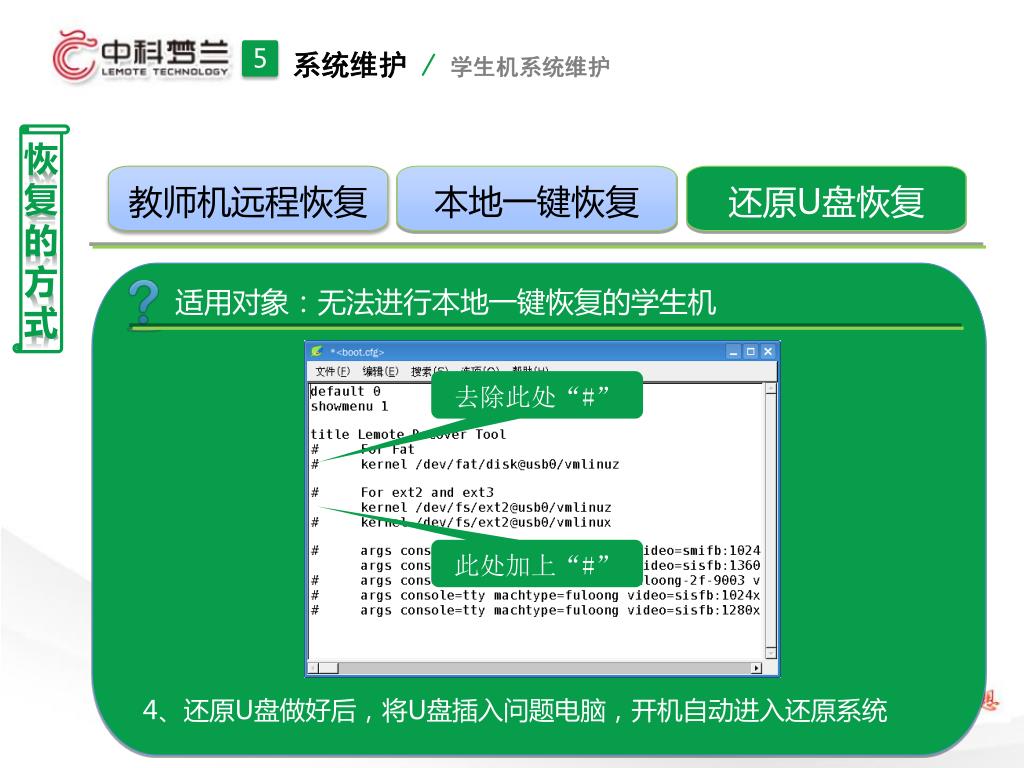

  43. 5 系统维护 / 学生机系统维护 恢复的方式 教师机远程恢复 本地一键恢复 还原U盘恢复 适用对象：无法进行本地一键恢复的学生机 去除此处“#” 此处加上“#” 4、还原U盘做好后，将U盘插入问题电脑，开机自动进入还原系统

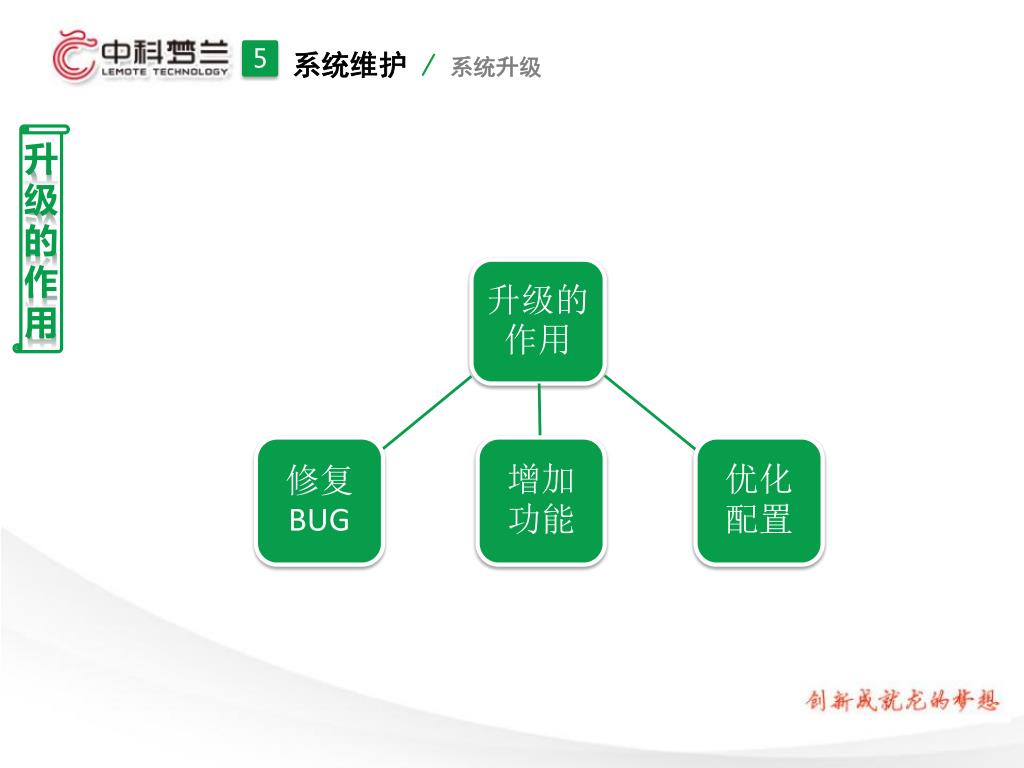

  44. 5 系统维护 / 系统升级 升级的作用

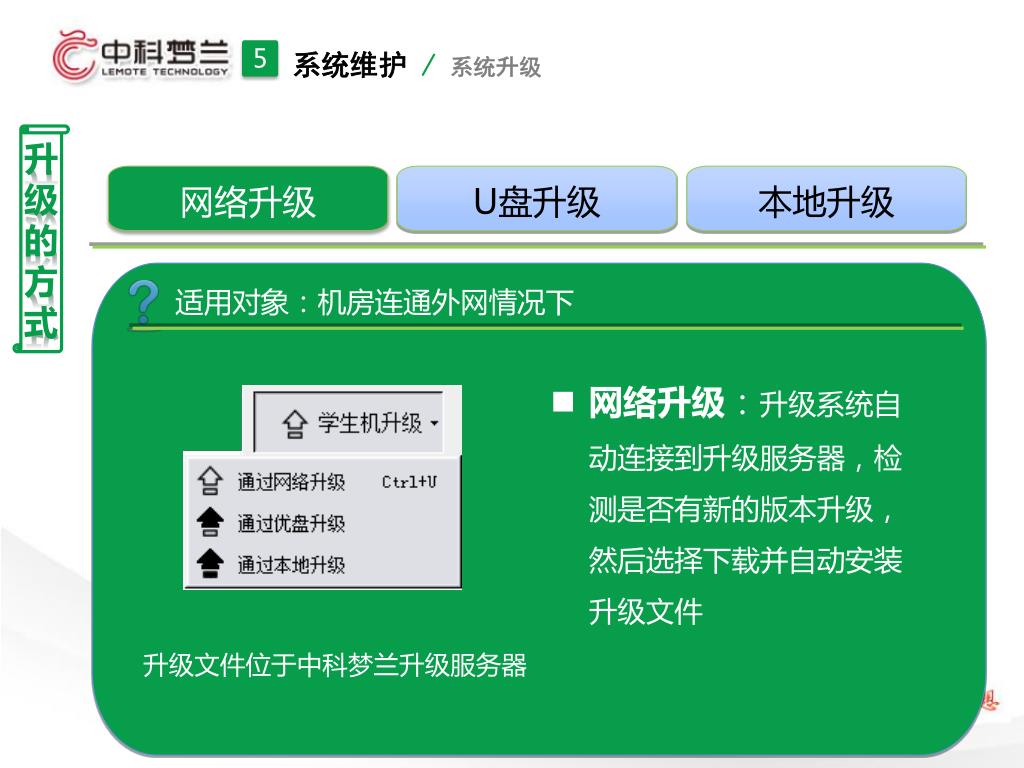

  45. 5 系统维护 / 系统升级 升级的方式 网络升级 U盘升级 本地升级 适用对象：机房连通外网情况下 • 网络升级：升级系统自动连接到升级服务器，检测是否有新的版本升级，然后选择下载并自动安装升级文件 升级文件位于中科梦兰升级服务器

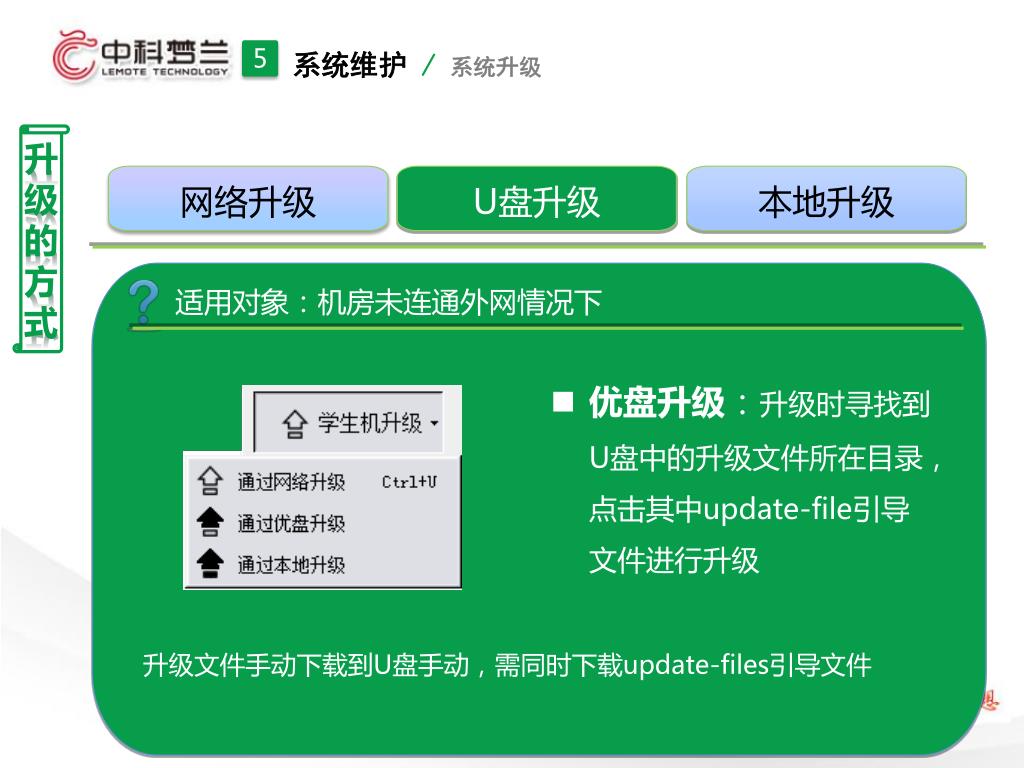

  46. 5 系统维护 / 系统升级 升级的方式 网络升级 U盘升级 本地升级 适用对象：机房未连通外网情况下 • 优盘升级：升级时寻找到U盘中的升级文件所在目录，点击其中update-file引导文件进行升级 升级文件手动下载到U盘手动，需同时下载update-files引导文件

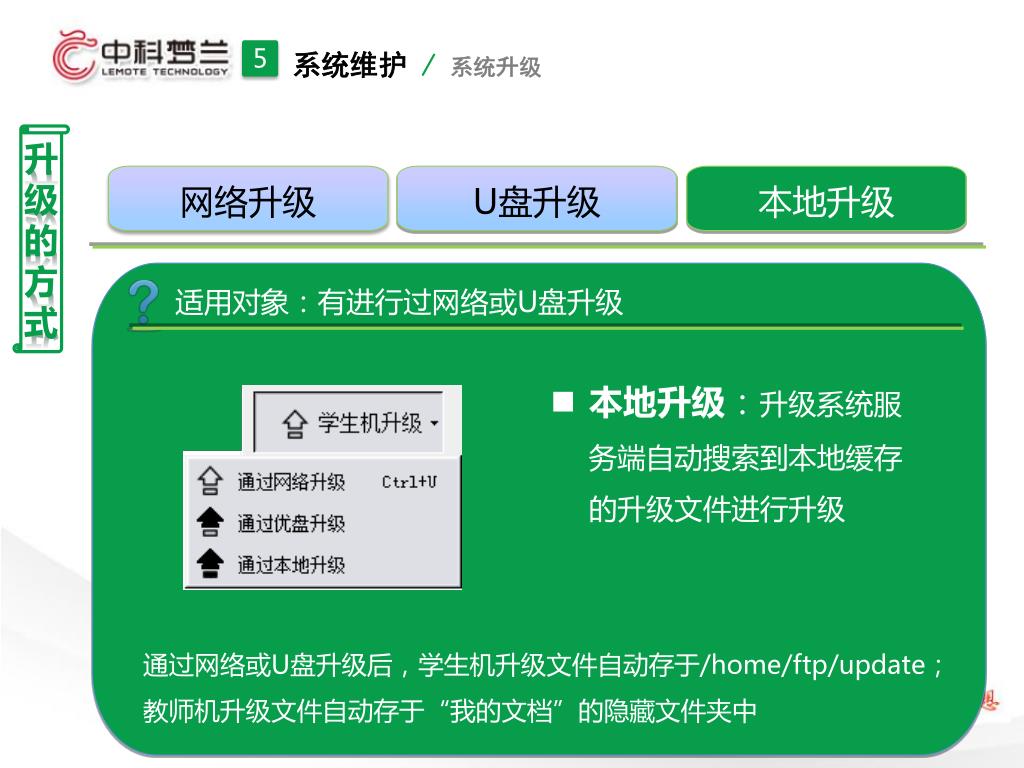

  47. 5 系统维护 / 系统升级 升级的方式 网络升级 U盘升级 本地升级 适用对象：有进行过网络或U盘升级 • 本地升级：升级系统服务端自动搜索到本地缓存的升级文件进行升级 通过网络或U盘升级后，学生机升级文件自动存于/home/ftp/update；教师机升级文件自动存于“我的文档”的隐藏文件夹中

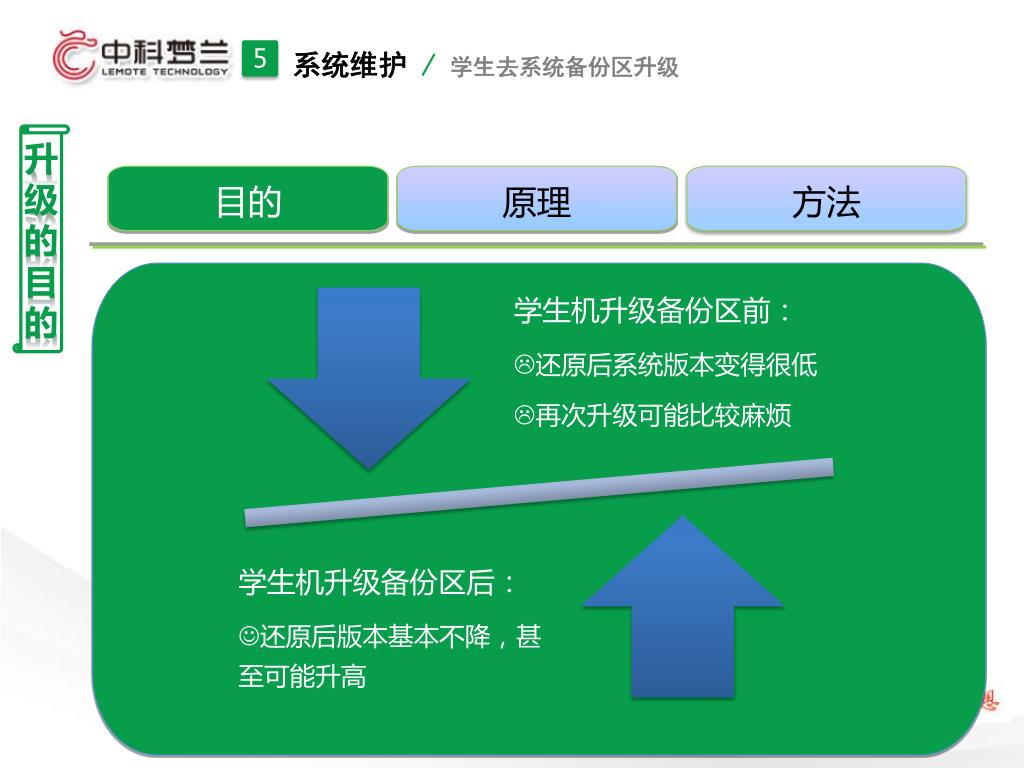

  48. 5 系统维护 / 学生去系统备份区升级 升级的目的 目的 原理 方法 • 学生机升级备份区前： • 还原后系统版本变得很低 • 再次升级可能比较麻烦 • 学生机升级备份区后： • 还原后版本基本不降，甚至可能升高

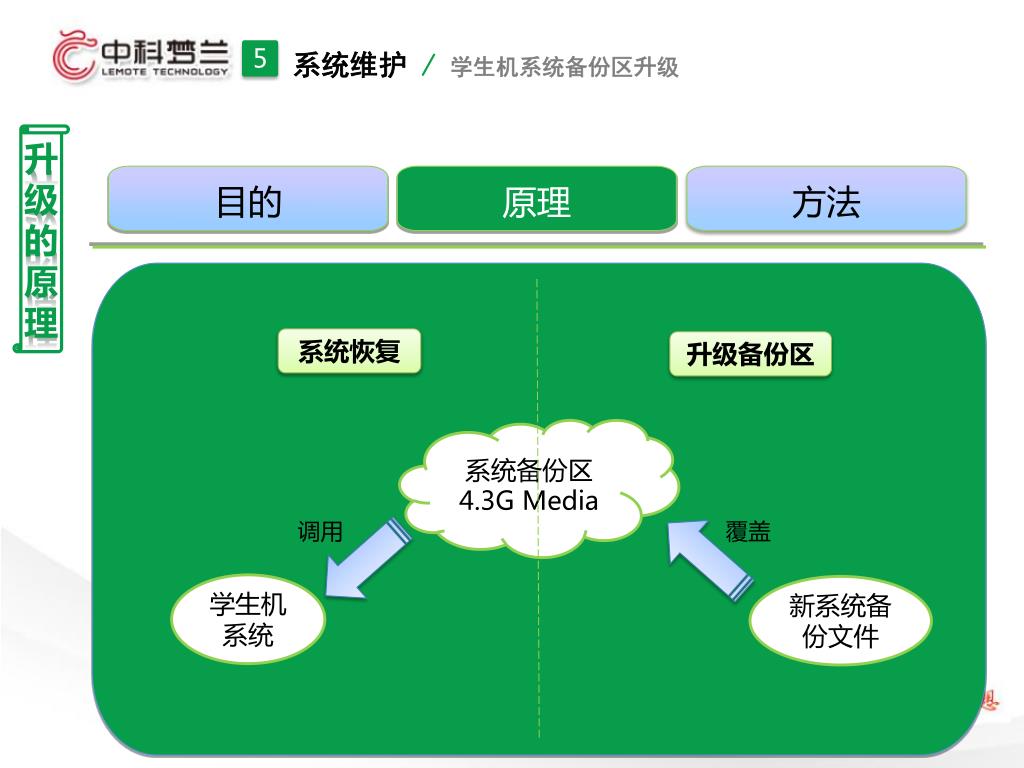

  49. 5 系统维护 / 学生机系统备份区升级 升级的原理 目的 原理 方法 系统恢复 升级备份区 系统备份区4.3G Media 调用 覆盖 学生机系统 新系统备份文件

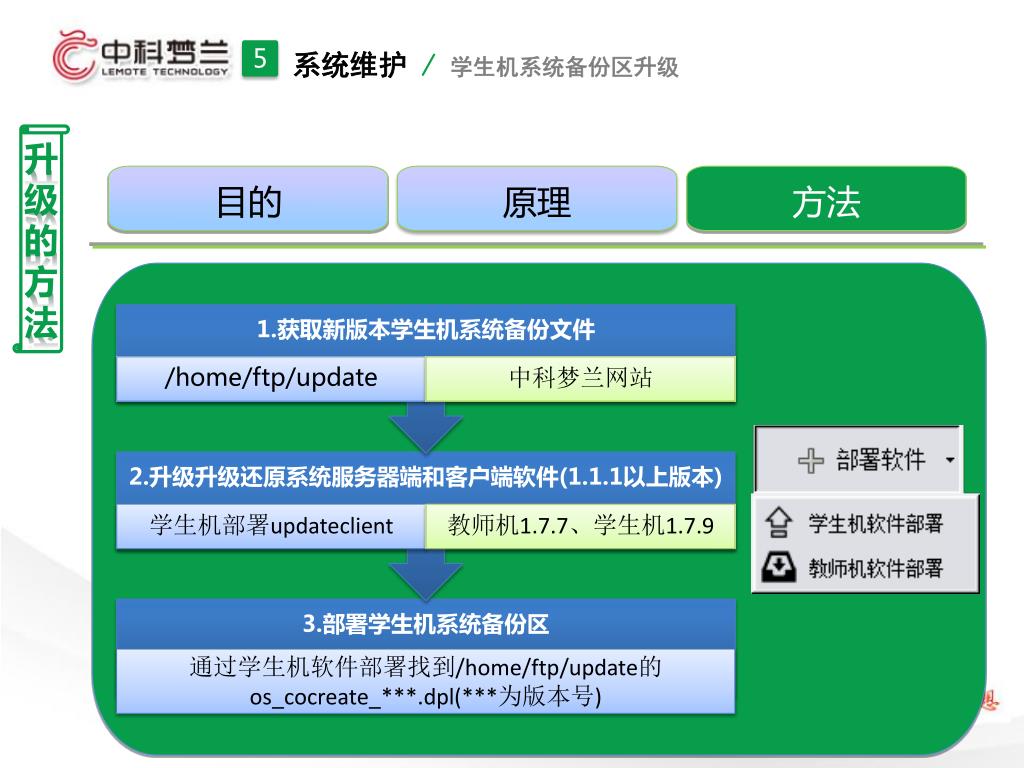

  50. 5 系统维护 / 学生机系统备份区升级 升级的方法 目的 原理 方法 1.获取新版本学生机系统备份文件 /home/ftp/update 中科梦兰网站 2.升级升级还原系统服务器端和客户端软件(1.1.1以上版本) 学生机部署updateclient 教师机1.7.7、学生机1.7.9 3.部署学生机系统备份区 通过学生机软件部署找到/home/ftp/update的os_cocreate_***.dpl(***为版本号)
