黄石公司雷击故障简介. 故障历史现象. 黄石公司地处黄荆山脚下， 110KV 高压系统有两路进线，一路由四棵变电站高压架空线路翻越黄荆山至总降压站 110KV 02# 开关，另一路由石板路变电站高压架空线路沿月亮山至总降压站 110KV 01# 开关，线路的最高点在山顶，是雷击较集中的区域，每到夏天雷雨季节，线路多次遭雷击导致开关跳停，设备损坏。 01# 02#
E N D

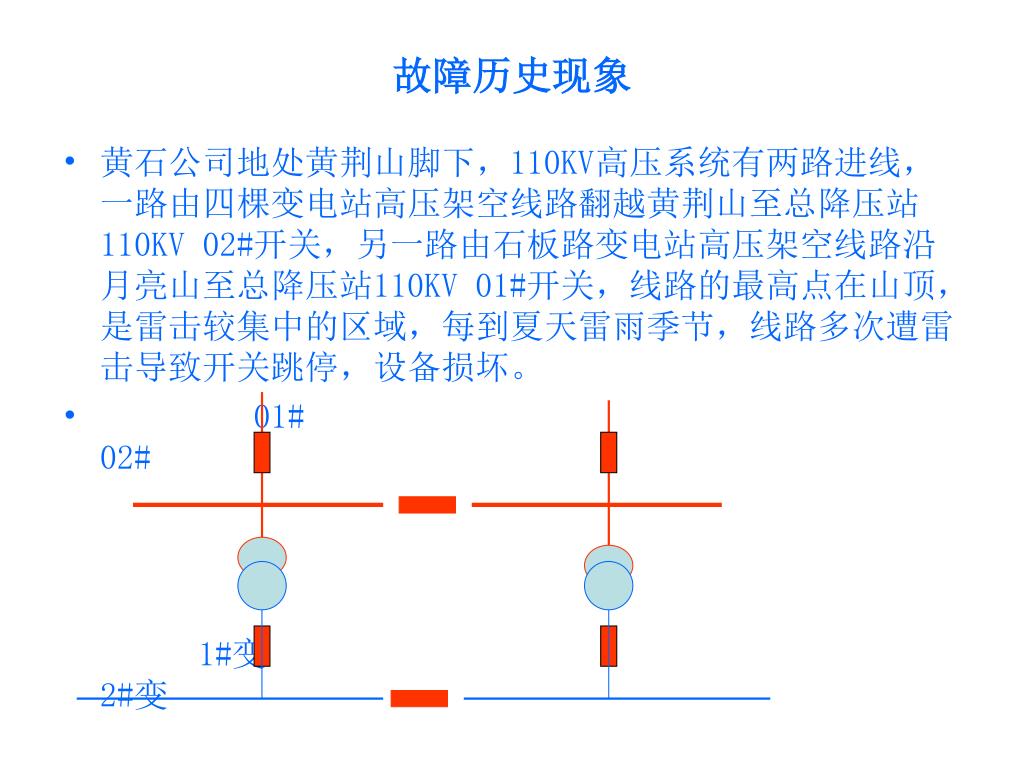

故障历史现象 • 黄石公司地处黄荆山脚下，110KV高压系统有两路进线，一路由四棵变电站高压架空线路翻越黄荆山至总降压站110KV 02#开关，另一路由石板路变电站高压架空线路沿月亮山至总降压站110KV 01#开关，线路的最高点在山顶，是雷击较集中的区域，每到夏天雷雨季节，线路多次遭雷击导致开关跳停，设备损坏。 • 01# 02# 1#变 2#变

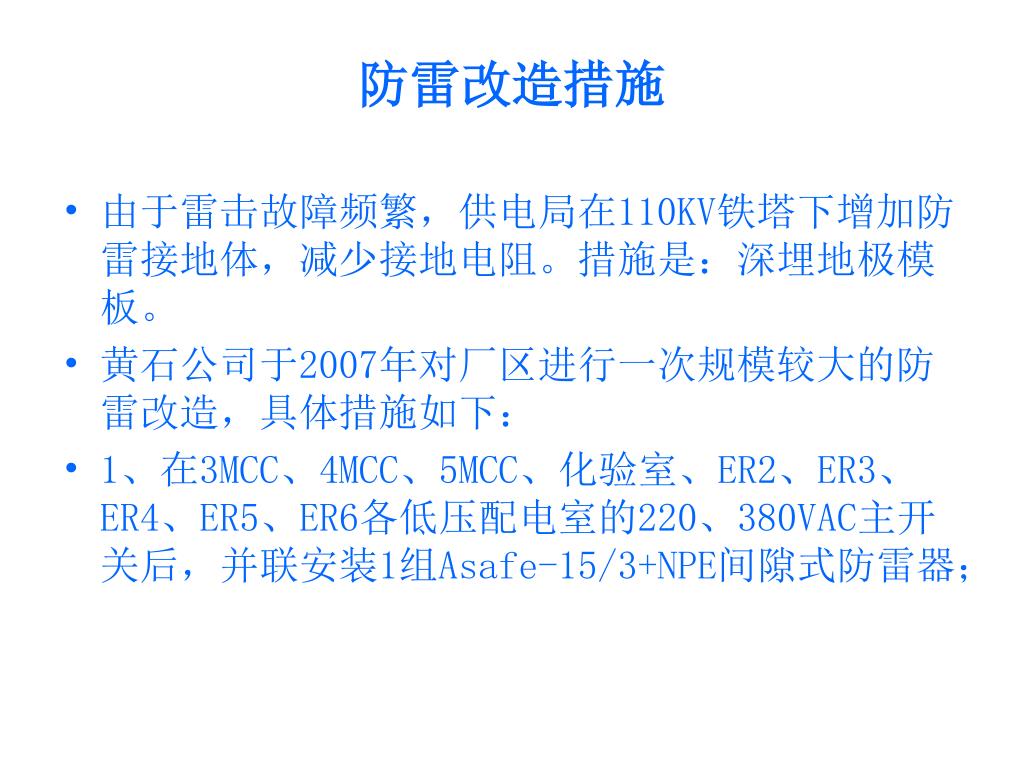

防雷改造措施 • 由于雷击故障频繁，供电局在110KV铁塔下增加防雷接地体，减少接地电阻。措施是：深埋地极模板。 • 黄石公司于2007年对厂区进行一次规模较大的防雷改造，具体措施如下： • 1、在3MCC、4MCC、5MCC、化验室、ER2、ER3、ER4、ER5、ER6各低压配电室的220、380VAC主开关后，并联安装1组Asafe-15/3+NPE间隙式防雷器；

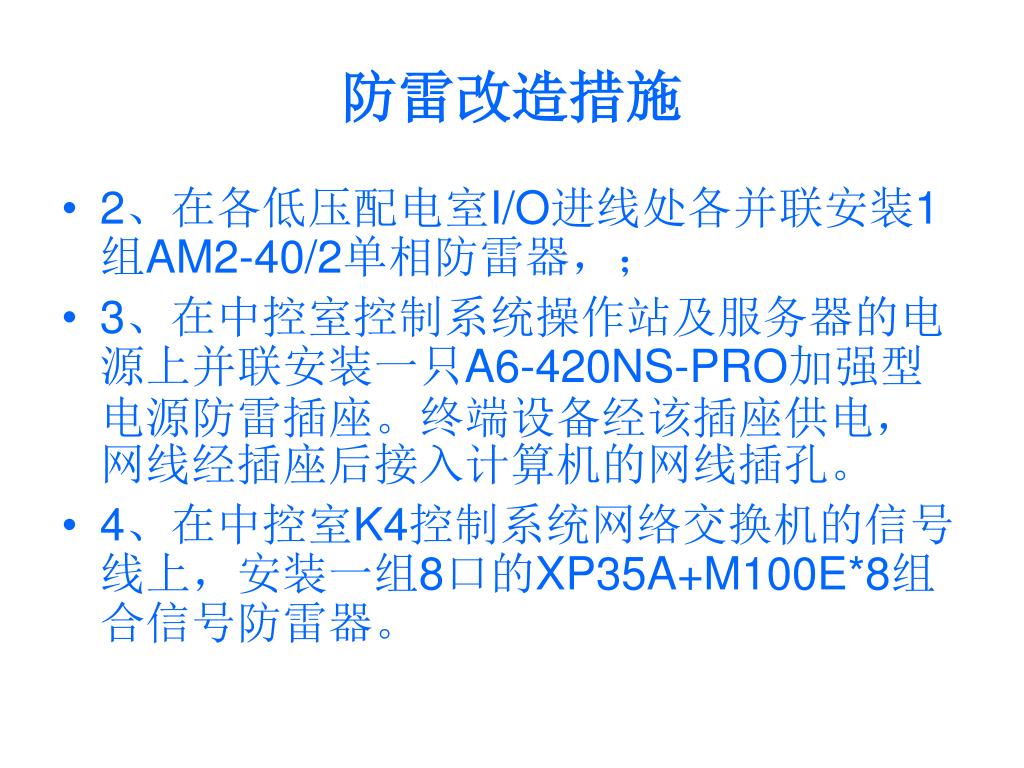

防雷改造措施 • 2、在各低压配电室I/O进线处各并联安装1组AM2-40/2单相防雷器，； • 3、在中控室控制系统操作站及服务器的电源上并联安装一只A6-420NS-PRO加强型电源防雷插座。终端设备经该插座供电，网线经插座后接入计算机的网线插孔。 • 4、在中控室K4控制系统网络交换机的信号线上，安装一组8口的XP35A+M100E*8组合信号防雷器。

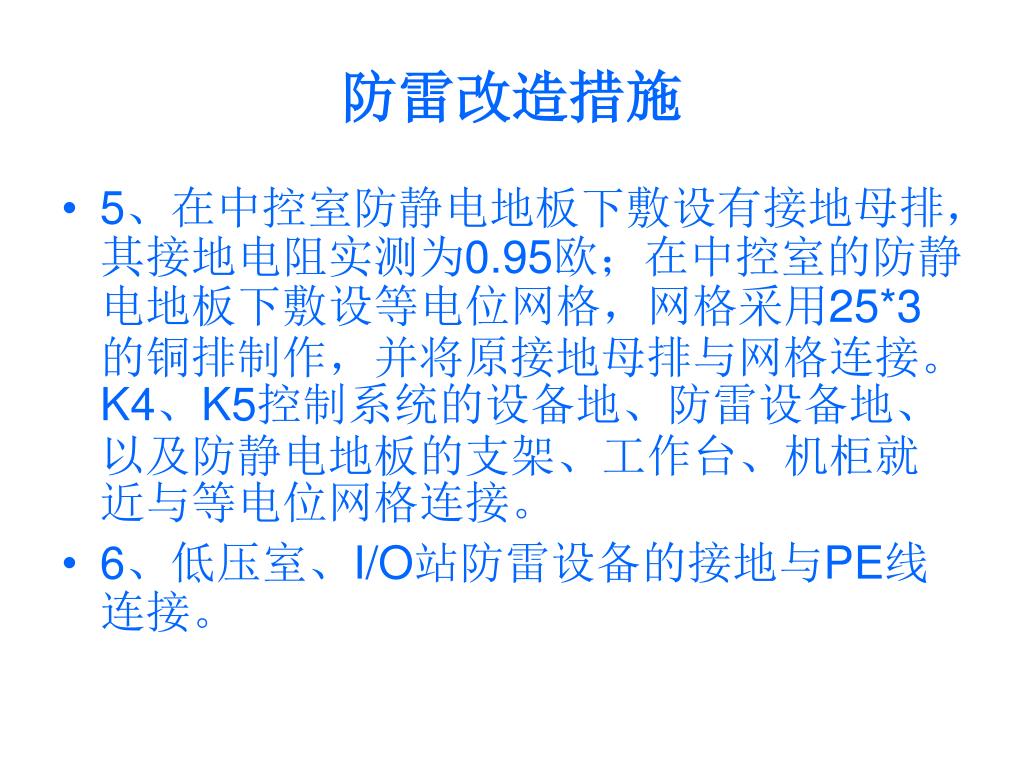

防雷改造措施 • 5、在中控室防静电地板下敷设有接地母排，其接地电阻实测为0.95欧；在中控室的防静电地板下敷设等电位网格，网格采用25*3的铜排制作，并将原接地母排与网格连接。K4、K5控制系统的设备地、防雷设备地、以及防静电地板的支架、工作台、机柜就近与等电位网格连接。 • 6、低压室、I/O站防雷设备的接地与PE线连接。

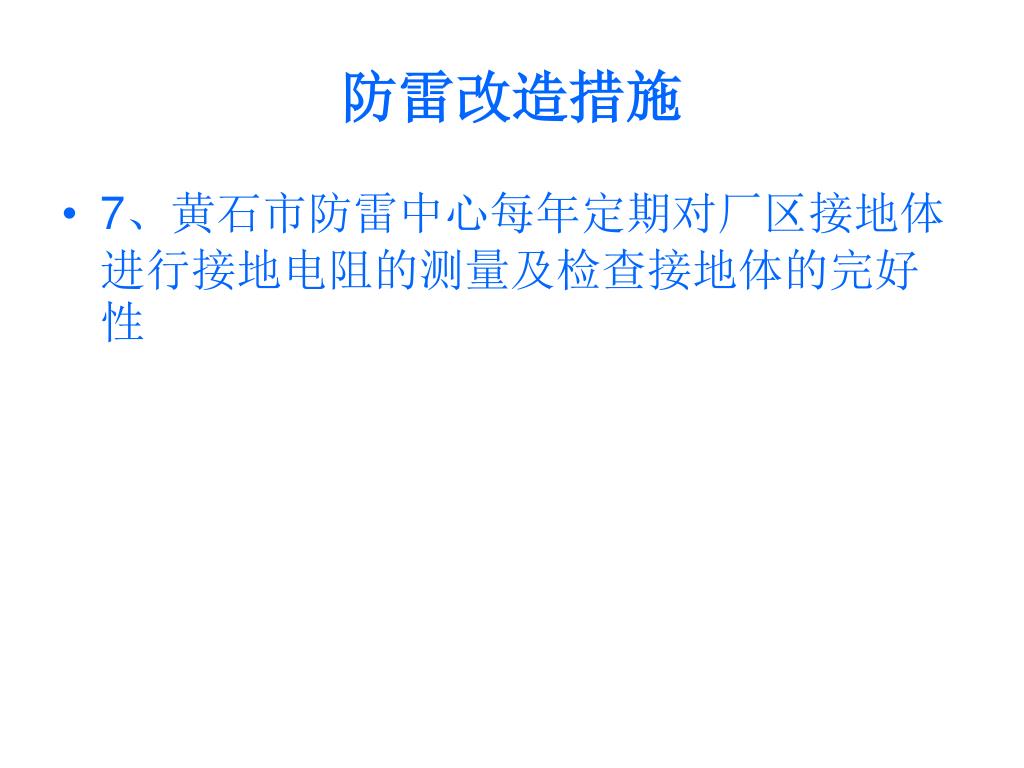

防雷改造措施 • 7、黄石市防雷中心每年定期对厂区接地体进行接地电阻的测量及检查接地体的完好性

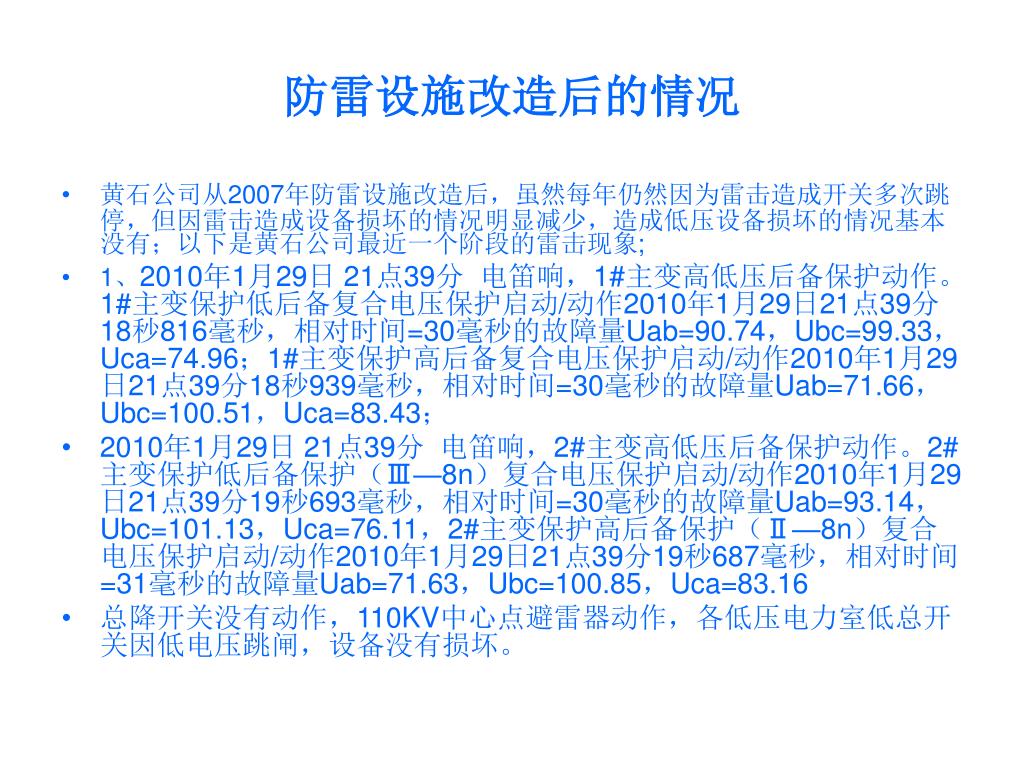

防雷设施改造后的情况 • 黄石公司从2007年防雷设施改造后，虽然每年仍然因为雷击造成开关多次跳停，但因雷击造成设备损坏的情况明显减少，造成低压设备损坏的情况基本没有；以下是黄石公司最近一个阶段的雷击现象; • 1、2010年1月29日 21点39分 电笛响，1#主变高低压后备保护动作。1#主变保护低后备复合电压保护启动/动作2010年1月29日21点39分18秒816毫秒，相对时间=30毫秒的故障量Uab=90.74，Ubc=99.33，Uca=74.96；1#主变保护高后备复合电压保护启动/动作2010年1月29日21点39分18秒939毫秒，相对时间=30毫秒的故障量Uab=71.66，Ubc=100.51，Uca=83.43； • 2010年1月29日 21点39分 电笛响，2#主变高低压后备保护动作。2#主变保护低后备保护（Ⅲ—8n）复合电压保护启动/动作2010年1月29日21点39分19秒693毫秒，相对时间=30毫秒的故障量Uab=93.14，Ubc=101.13，Uca=76.11，2#主变保护高后备保护（Ⅱ—8n）复合电压保护启动/动作2010年1月29日21点39分19秒687毫秒，相对时间=31毫秒的故障量Uab=71.63，Ubc=100.85，Uca=83.16 • 总降开关没有动作，110KV中心点避雷器动作，各低压电力室低总开关因低电压跳闸，设备没有损坏。

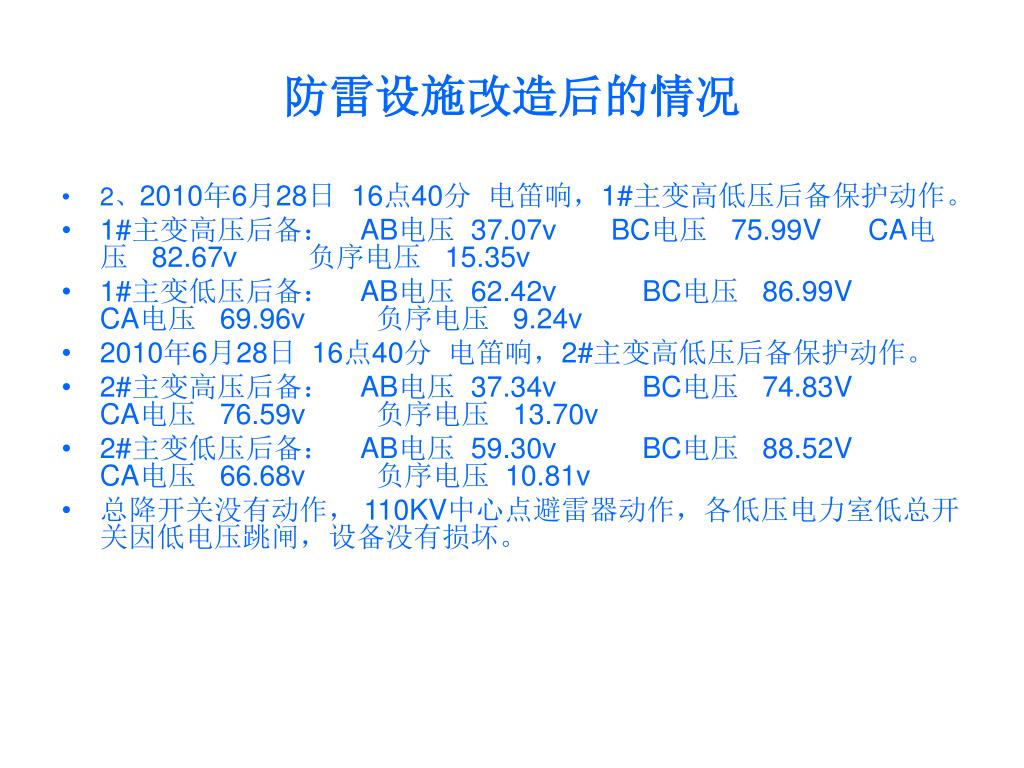

防雷设施改造后的情况 • 2、2010年6月28日 16点40分 电笛响，1#主变高低压后备保护动作。 • 1#主变高压后备： AB电压 37.07v BC电压 75.99V CA电压 82.67v 负序电压 15.35v • 1#主变低压后备： AB电压 62.42v BC电压 86.99V CA电压 69.96v 负序电压 9.24v • 2010年6月28日 16点40分 电笛响，2#主变高低压后备保护动作。 • 2#主变高压后备： AB电压 37.34v BC电压 74.83V CA电压 76.59v 负序电压 13.70v • 2#主变低压后备： AB电压 59.30v BC电压 88.52V CA电压 66.68v 负序电压 10.81v • 总降开关没有动作， 110KV中心点避雷器动作，各低压电力室低总开关因低电压跳闸，设备没有损坏。

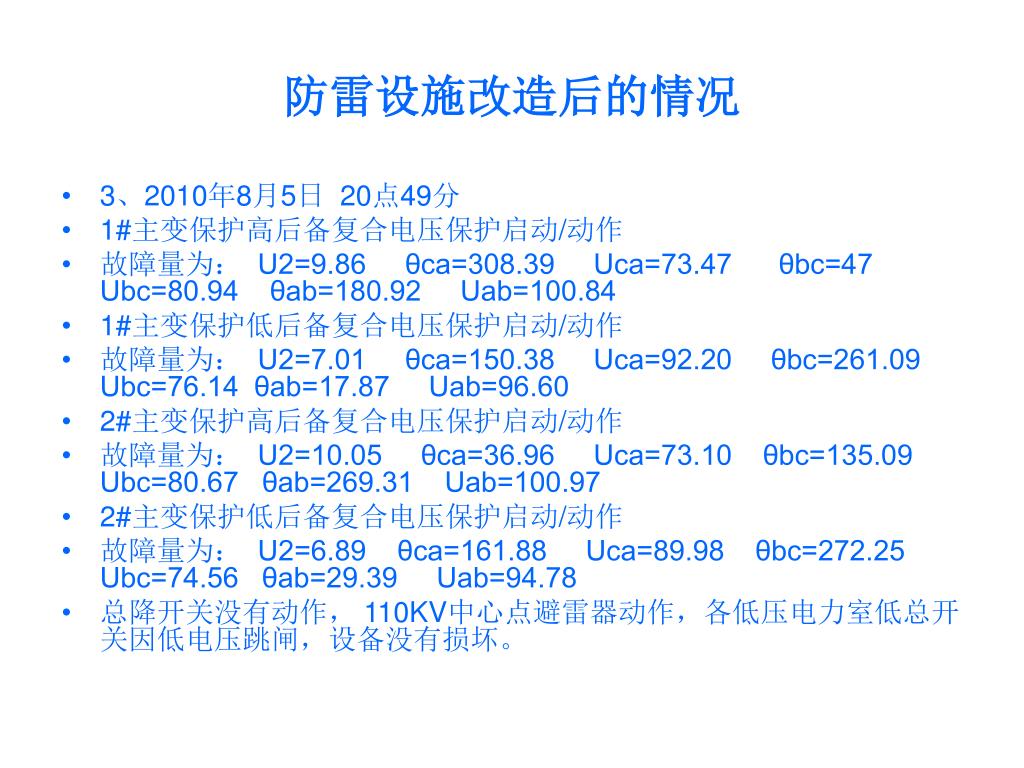

防雷设施改造后的情况 • 3、2010年8月5日 20点49分 • 1#主变保护高后备复合电压保护启动/动作 • 故障量为： U2=9.86 θca=308.39 Uca=73.47 θbc=47 Ubc=80.94 θab=180.92 Uab=100.84 • 1#主变保护低后备复合电压保护启动/动作 • 故障量为： U2=7.01 θca=150.38 Uca=92.20 θbc=261.09 Ubc=76.14 θab=17.87 Uab=96.60 • 2#主变保护高后备复合电压保护启动/动作 • 故障量为： U2=10.05 θca=36.96 Uca=73.10 θbc=135.09 Ubc=80.67 θab=269.31 Uab=100.97 • 2#主变保护低后备复合电压保护启动/动作 • 故障量为： U2=6.89 θca=161.88 Uca=89.98 θbc=272.25 Ubc=74.56 θab=29.39 Uab=94.78 • 总降开关没有动作， 110KV中心点避雷器动作，各低压电力室低总开关因低电压跳闸，设备没有损坏。

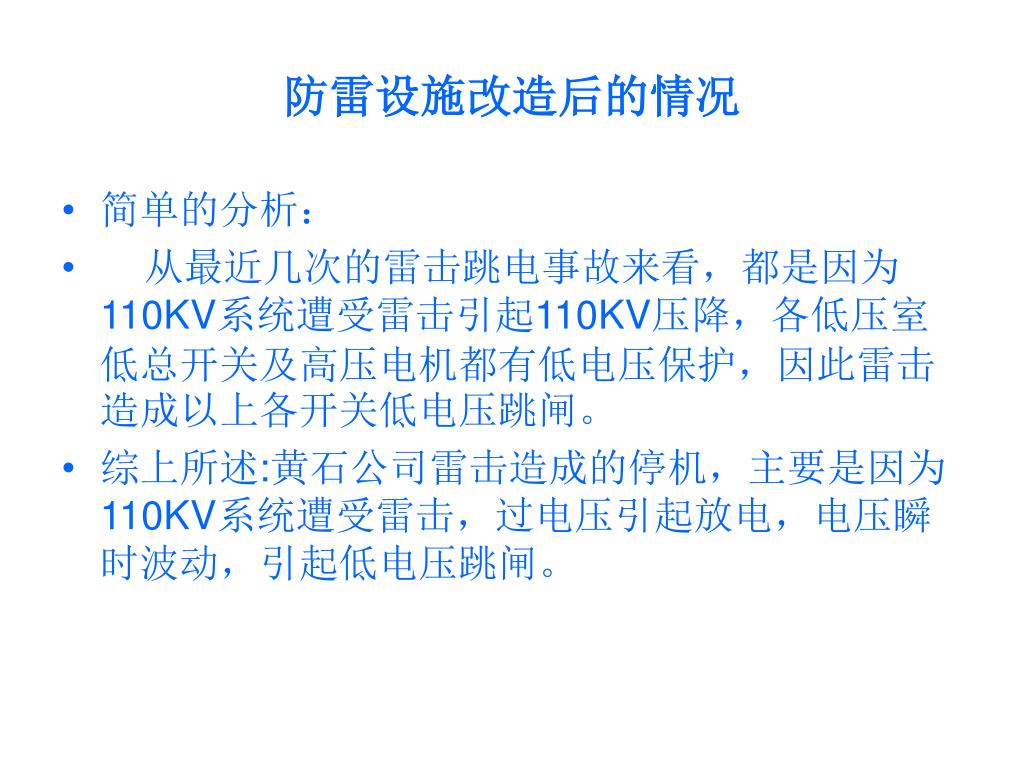

防雷设施改造后的情况 • 简单的分析： • 从最近几次的雷击跳电事故来看，都是因为110KV系统遭受雷击引起110KV压降，各低压室低总开关及高压电机都有低电压保护，因此雷击造成以上各开关低电压跳闸。 • 综上所述:黄石公司雷击造成的停机，主要是因为110KV系统遭受雷击，过电压引起放电，电压瞬时波动，引起低电压跳闸。
