  1. Радиоастрономия из космоса Лекция по курсу «Внеатмосферная астрономия», ГАИШ МГУ (4-й курс)

  2. Причины, почему следует выносить антенны за пределы Земной атмосферы • 1. Непрозрачность атмосферы для коротких длин волн λ< 10-1 мм; • 2. Отражение от ионосферы длинных радиоволн с λ> 30 м; • 3. Ограничение баз (12000 км) для радиоинтерферометрии (для λ =1см Δθ =1.5 10-4 “ = 150 μ arcsec)

  3. Радиолокация планет и космических аппаратов с Земли • Построение движения планет с учетом релятивистских поправок; • Самое точное определение Астрономической Единицы (500 метров!); • Картографирование планет и астероидов по времени запаздывания и Допплеровскому сдвигу частоты передатчика; • Локатор бокового обзора для картографирования планет и Земли.

  4. ЛБО: Карта Венеры («Венера 15 и 16» и «Маггелан»)

  5. Детали поверхности Венеры

  6. Рельеф на Венере (ЛБО + альтиметр)

  7. Kleopatra (Aresibo)

  8. ASTEROID 1999JMB (Radio Location from GOLDSTONE)

  9. Первый радиоинтрферометр «Земля – Космос» VSOP (HALCA) Япония

  10. Наземные антенны

  11. VSOP: основные параметры • Запуск на твердотопливной ракете в 1997 году; • Время активной работы на орбите …………10 лет; • Диаметр раскладной («зонтик») антенны……8 м; • Рабочие частоты (длины волн): 18см и 6 см; • Полоса частот 64 мГц (одна круговая поляризация); • Орбита: i=46o , a =20 000 km, π = 1000 km; • P =6 часов; • Число исследованных источников: свыше 250; • Синхронизация с Земли по замкнутой петле;

  12. Восстановленные карты1156+295квазар с быстрой переменностью и z ~ 1cлева: EVN сеть справа:VSOP

  13. Карта 0235+164BLac (QSO) z ~ 0.3 компактный р\источник

  14. Проект «РАДИОАСТРОН»АКЦ ФИАН + НПО им.Лавочкина

  15. Основные параметры • Диаметр антенны……………………10 м; • Складная из «центра» d=3.5 м и 27 лепестков; • Частоты: λ=1.35 см, 6 см, 18 см и 92 см; Н2 О ОН Синхронизация: бортовой водородный стандарт; Поляризации: круговая, левая и правая для всех каналов; Орбита: Р =8d - 9d , a =350 000 km, π = 400 -20 000 km; Разрешение на дл. волны 1.35 см…..10 мксек дуги;

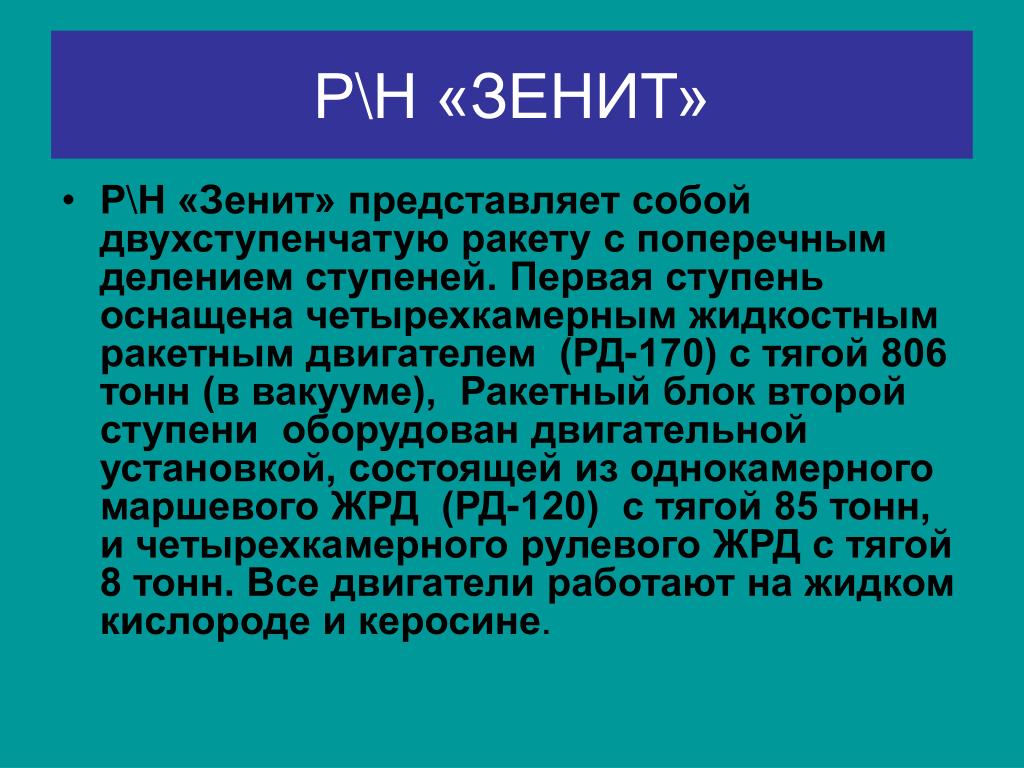

  16. Р\Н «ЗЕНИТ» • Р\Н «Зенит» представляет собой двухступенчатую ракету с поперечным делением ступеней. Первая ступень оснащена четырехкамерным жидкостным ракетным двигателем (РД-170) с тягой 806 тонн (в вакууме), Ракетный блок второй ступени оборудован двигательной установкой, состоящей из однокамерного маршевого ЖРД (РД-120) с тягой 85 тонн, и четырехкамерного рулевого ЖРД с тягой 8 тонн. Все двигатели работают на жидком кислороде и керосине.

  17. Ракета-носитель «ЗЕНИТ»(морской старт)

  18. “ZENIT”

  19. Дата запуска: июль 2011 гР.Н. «Зенит» + Фрегат - СБ

  20. Орбита спутника «РАДИОАСТРОН»

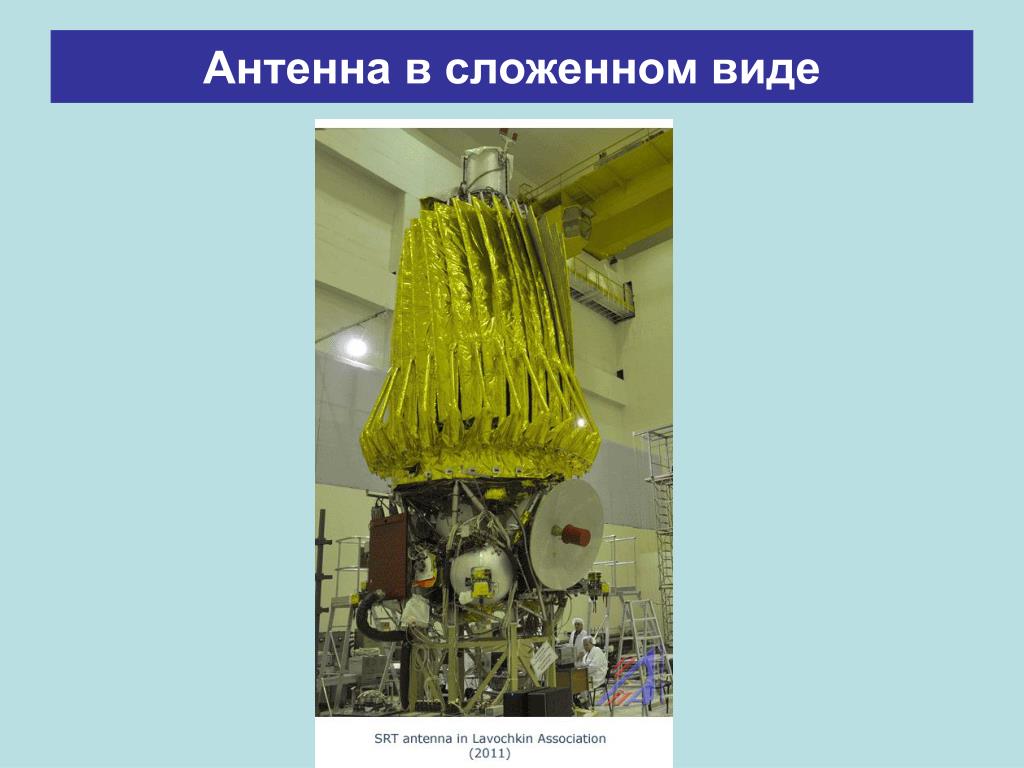

  21. Антенна в сложенном виде

  22. Антенна в раскрытом виде

  23. Лепестки антенны

  24. Фокальный контейнер с приемниками
