流体流动阻力系数测定 武汉工程大学环境与化工清洁生产实验教学中心 2009年5月
一、实验目的(Objectives ) • 1.学习管路阻力损失(hf)、管路摩擦系数(λ)、管件局部阻力系数(ζ)的测定方法,并通过实验了解它们的变化规律,巩固对流体阻力基本理论的认识; • 2.了解与本实验有关的各种流量测量仪表、压差测量仪表的结构特点和安装方式,掌握其测量原理,学会正确使用; • 3.学习对数坐标纸的用法。 • 4.测定流体流过直管的阻力,确定摩擦系数λ与雷诺数Re的关系; • 5.测定阀门、管件的局部阻力系数ζ。
二、实验原理(Principles) • 1. 寻找影响过程的主要因素 • 对所研究的过程作初步的实验和经验的归纳,尽可能地列出影响过程的主要因素。对湍流时直管阻力损失hf与诸多影响ζ因素的关系式应为: hf = f(d,u,ρ,µ,l,ε) (1) • 2. 因次分析法规划实验 • 因次分析法可以将对(1)式的研究变成对(2)式的4个无因次数之间的关系的研究。 即: (2) • 其中,若实验设备已定,那么,式(2)可写成为: • 实验设备是水平直管,式(3)又可写为: • (4) • 若令 (5)则有 • 则有 (6)
三.装置流程(Apparatus) The schematic flow chart of the flow friction measurement 1—tank; 2—centrifugal pump;3—turboflowmeter; 4—thermometer;5—pipe fitting or valve; 6—straight pipe section; 7—bottom valve; 8—control valve; 9—prime valve; 10—leading pressure valves; 11,13—exhaust valves; 12—balancing valves
四.实验步骤(Procedures ) • 1.关闭控制阀,打开二个平衡阀,引水﹑灌泵放气,关闭功率表,启动泵。 • 2.系统排气: • (1) 总管排气,(2) 引压管排气,(3) 压差计排气。 • 3.检验排气是否彻底。 • 4.通过调节阀调节流量,记录数据。由于系统的流量采用涡轮流量计计量,其小流量受到结构的限制,因此,从大流量做起。 • 5.关闭出口阀,关闭功率表开关,停泵,打开平衡阀。

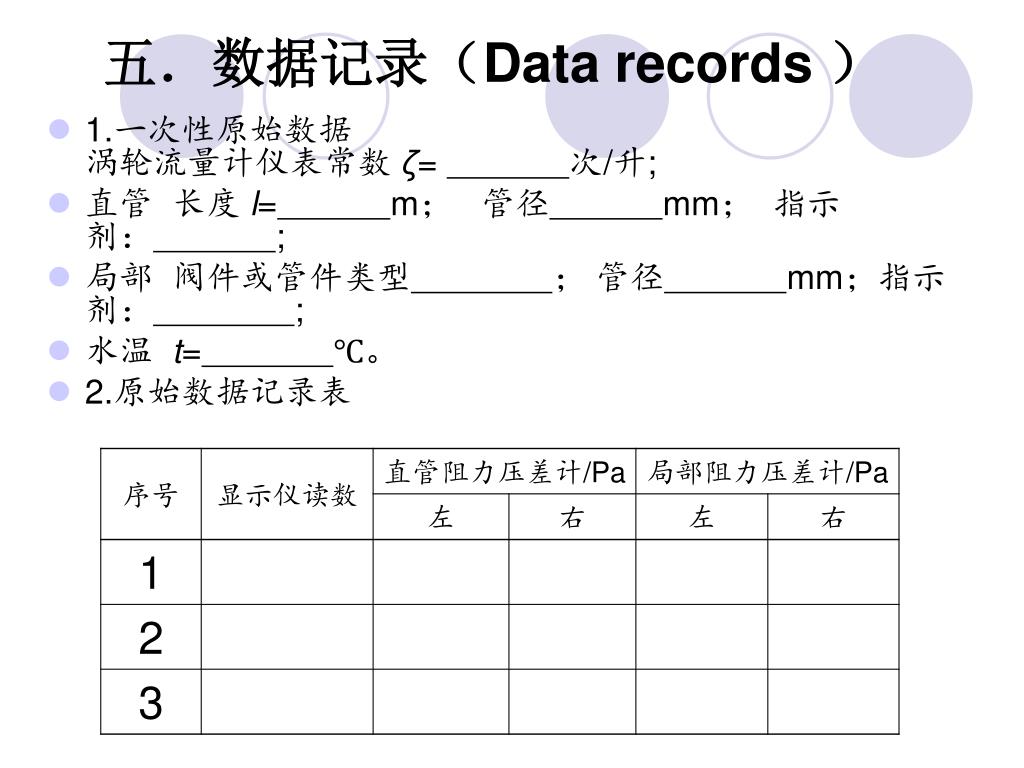

五.数据记录(Data records ) • 1.一次性原始数据涡轮流量计仪表常数 ζ= 次/升; • 直管 长度l=m; 管径mm; 指示剂:; • 局部 阀件或管件类型; 管径mm;指示剂:; • 水温 t=℃。 • 2.原始数据记录表
六.数据处理(Data processing) λ~Re关系图
七、思考题(Questions ) • 1.为了确定λ与ζ的函数关系要测定那些数据?宜选用什么仪器仪表来测定?如何处理数据? • 为什么要进行排气操作?如何排气?为什么操作失误可能将U形管中的水银冲走? • 3.不同管径﹑不同水温下测定的λ-Re数据能否关联到一条曲线上,为什么? • 4.以水为工作流体测定的λ-Re曲线能否用于计算空气在管内的流动阻力,为什么? • 5.两段管线的管长﹑管径﹑相对粗糙度及管内流速均相同,一根水平放置,另一根倾斜放置.问流体流过这两段管线的阻力及管子两端的压差是否相同,为什么?
