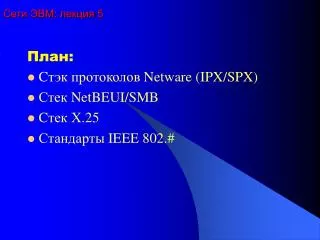

Сети ЭВМ: лекция 5. План: C тэк протоколов Netware ( IPX/SPX ) Стек NetBEUI/SMB C тек Х.25 Стандарты IEEE 802.#. Архитектура NetWare.

yama
Download Presentation

Сети ЭВМ: лекция 5

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Сети ЭВМ: лекция 5 План: Cтэк протоколов Netware (IPX/SPX) Стек NetBEUI/SMB Cтек Х.25 Стандарты IEEE 802.#

  2. Архитектура NetWare С точки зрения общей архитектуры NetWare особенностью является поддержка наиболее распространенных стандартов канального уровня - Ethernet, Token RingFDDI и наличие специального уровня для настройки на новые физические сети ODI (Open Data-Link Interface). Операционная система NetWare имеет собственную уровневую структуру коммуникационных протоколов, которая лишь частично соответствует семиуровневой модели ISO NetWare базируется на архитектуре клиент-сервер (slient-server architecture). В таких архитектурах клиенты (иногда называемые рабочими станциями) запрашивают у серверов определенные услуги, такие как доступ к файлам и принтеру Сети ЭВМ: лекция 5

  3. Уровневая структура Операционная система NetWare имеет собственную уровневую структуру коммуникационных протоколов, которая лишь частично соответствует семиуровневой модели ISO Сети ЭВМ: лекция 5

  4. Компоненты Netware • ·Open Data-Link Interface (ODI) - аппаратно-программные драйверы для различных сетей; • ·Internet Packet Exchange (IPX)-сетевой уровень, но включает ряд функций канального протокола; • ·Sequenced Packet Exchange (SPX) - транспортный уровень; • ·NetWare Core Protocol (NCP) - сеансовый и представительский уровень; • · Протокол объявления об услугах SAP(Service Advertisement Protocol) - используется в сообщениях, рассылаемых различными типами серверов; • · Протокол маршрутизации информации RIP(Routing Information Protocol) - используется маршрутизатором для поддержки таблиц маршрутизации; • · NetWare Applications and Utilities - прикладнойуровень OSI. • Ядро СОС - резидентно на файл-сервере; • Сетевые утилиты, резидентные на файл-сервере, но функционирующие на рабочих станциях; • Оболочка рабочих станций (shell), загружаемая как задача DOS; Сети ЭВМ: лекция 5

  5. Протокол IPX • IPX(Internetwork Packet Exchange – межсетевой обмен пакетами) применяется модулями перенаправления файлов в ОС NetWare • IPX поддерживает только обмен датаграммами • Он соответствует сетевому уровню по модели OSI и выполняет функции адресации, маршрутизации переключения в процессе передачи пакетов сообщений • IPX является более быстродействующим, чем протокол SPX • По данным фирмы Novell в 95% процентах случаев сообщения доставляются безошибочно Посылаемый с рабочей станции пакет может иметь три назначения: рабочую станцию в том же сегменте сети, рабочую станцию в другом сегменте сети и сервер, выполняющий маршрутизацию. Сети ЭВМ: лекция 5

  6. Протокол IPX Для маршрутизации пакетов в объединенных сетях IPX использует протокол динамической маршрутизации, называемый Routing Information Protocol (RIP) На сетевом уровне работает протокол протокол обмена маршрутной информацией NLSP (NetWare Link State Protocol) - аналог протокола OSPF стека TCP/IP В семейство протоколов IPX включен протокол Service Adverticement Protocol (SAP) (Протокол объявлений об услугах), который позволяет узлам объявлять о своих адресах и услугах, которые они обеспечивают Поддерживается "Блок адресуемой сети" LU 6.2 компании IBM, обеспечивающий связность по принципу равноправных систем через среду сообщений IBM Сети ЭВМ: лекция 5

  7. Протокол SPX SPX(Sequenced Packet Exchange – Последовательный обмен пакетами) предназначен для установления диалога и применяется в течение сеанса Для обмена данными по этому протоколу прежде всего необходимо установить логическую связь между двумя участниками диалога После установления связи сообщения могут циркулировать в обоих направлениях с гарантией их доставки Протокол SPX также гарантирует, что сообщения будут передаваться в правильной последовательности В ОС NetWare протокол IPX используется для обмена пакетами, предназначенными для обслуживания файлов, а протокол SPX используется для доступа к внутренним функциям управления и диагностики сети. Сети ЭВМ: лекция 5

  8. Стек NetBEUI и SMB • Этот стек широко используется в продуктах компаний IBM иMicrosoft • На физическом и канальном уровнях стекаиспользуются все наиболее распространенные протоколы - Ethernet, Token Ring, FDDI и другие • На верхних уровнях работают протоколы NetBEUI и SMB Этот стек содержит много полезных сетевых функций, которые можно отнести к сетевому, транспортному и сеансовому уровням модели OSI, однако с его помощьюневозможна маршрутизация пакетов Сети ЭВМ: лекция 5

  9. Протокол NetBEUI • NetBIOS не является сетевым протоколом в строгом смысле этого слова, с его помощью невозможна маршрутизация пакетов, так как в протоколе обмена кадрами NetBIOS не вводится такое понятие как сеть. • NetBIOS поддерживает как дейтаграммный обмен, так и обмен с установлением соединений Некоторые ограничения NetBEUI снимаются реализацией этого протокола NBF (NetBEUI Frame), которая включена в операционную систему Microsoft Windows NT Сети ЭВМ: лекция 5

  10. Протокол SMB • Протокол блоков сообщений сервера SMB (Server Message Block) выполняет функции сеансового, представительного и прикладного уровней • SMB реализует файловый сервис, сервис печати и сервис передачи сообщений между приложениями • Протокол регламентирует взаимодействие рабочей станции с сервером • В функции SMB входят следующие операции: •     Управление сессиями •    Файловый доступ •   Сервис печати • Сервис сообщений Сети ЭВМ: лекция 5

  11. Стандарты IEEE 802.х • Стандарты IEEE 802 разбивают функции уровня звена данных (канальный уровень) на два: • уровень Управления Доступом к Передающей Среде (Medium Ассess Control - МАС) • уровень Управления Логическим Звеном или Логическим Каналом (Logical Link Control - LLC • МАС определяет интерфейсные устройства и метод, используемый для передачи данных по физической среде • LLC отвечает за обнаружение ошибок, контролирует передачу или прием данных, устанавливает логическое соединение и предоставляет некоторый дополнительный сервис для верхних уровней Сети ЭВМ: лекция 5

  12. Соответствие стеков протоколов OSI SMB/NetBEUI\NT (IBM, MS) TCP/IP (Интернет) Прикладной Редиректоры SMB SNMP SMTP NNTP FTP Telnet HTTP NFS, RPC, XDR Представительный TDI Сеансовый NetBIOS DLC TCP NetBEUI Транспортный Сетевой IP, ICMP, IGMP, RIP, OSPF, ARP Канальный NDIS, драйверы LAN, 802.x драйверы LAN, 802.x, FDDI, X.25, Физический Коаксиал, витая пара, оптоволокно, радиоволны Сети ЭВМ: лекция 5

  13. Стандарты IEEE 802.х Модель IEEE 802 Модель OSI Стандарты IEEE 802 IEEE 802.1 Internetworking Network Logical Link Control IEEE 802.2 Data Link Medium Access Control Token Bus Другие стандарты Token Ring CSMA / CD IEEE 802.3 Phisical IEEE 802.4 Phisical IEEE 802.5 Phisical IEEE 802 Physical Physical Стандарты IEEE 802 и модель OSI Сети ЭВМ: лекция 5

  14. Список стандартов, разработанных комитетом IEEE 802 • 802.1верхние уровни, административное управление и взаимодействие между сетями (Internetworking) 802.2 - управление логическим звеном данных (LLC) – соответствует канальному уровню модели OSI. Предоставляет дополнительные услуги для протоколов более высокого уровня. • 802.3 - локальная сеть, использующая в качестве метода доступа станций к среде метод Множественного Доступа с Контролем Hecyщей и Обнаружением Коллизий (Carrier-5ense Multiple Ассеss with Collision Detection - CSMA/CD) • 802.4 - локальная сеть, использующая в качестве метода доступа станций к среде метод Маркерная Шина (Тоken Bus) Сети ЭВМ: лекция 5

  15. Список стандартов, разработанных комитетом IEEE 802 • 802.5 - локальная сеть, использующая в качестве метода доступа станций к среде метод Маркерное Кольцо (Тоken Ring). • 802.6 - сеть передачи данных для создания городских или региональных информационных систем (МАN). Используется технология Двойной Шины с Распределением Очередности (Distributed Queue Dual Bus - DQDB) • 802.7 - широкополосная локальная сеть (Broadband Technology). Широкополосная Локальная Сеть (Broadband) - локальная сеть, в которой для передачи информации используются несколько каналов передачи данных, например, несколько несущих частот • 802.8 - использование в локальных сетях волоконно-оптических линий связи (Fiber Optic Technologj). • 802.9- передача в локальных сетях данных речевой и видео-информации (Integrated Voice&Data). Он также определяет интерфейс для подключения таких сетей к Цифровым Сетям с Интегрированным О6служиванием (Inegrated Services Digita1 Network - ISDN) Сети ЭВМ: лекция 5

  16. Список стандартов, разработанных комитетом IEEE 802 802.10 - обеспечение секретности информации, передаваемой в локальных сетях (LAN Security). 802.11 - Беспроводные Локальные Сети (Wireless Network) - пока окончательно не утвержден. 802.12 - локальная сеть, использующая в качестве метода доступа станций к среде метод Приоритетных Запросов (Demand Priority) - 100VG-AnyLAN. Он определяет локальную сеть со скоростью передачи данных 100 Мбит/с. 802.13 - локальная сеть, использующая в качестве метода доступа станций к среде метод СSМА/СD) и скоростью передачи данных 100 Мбит/с.Другое названиеFast Ethernet или 100BASE-Т/X. Сети ЭВМ: лекция 5

  17. Стек Х.25 Рекомендация X.25 описывает три уровня протоколов - физический, сетевой и уровень звена передачи данных. Первый описывает уровни сигналов и логику взаимодействия в терминах физического интерфейса. Второй (протокол доступа к каналу/процедура сбалансированного доступа к каналу, LAP/LAPB) - отвечает за эффективную и надежную передачу данных по соединению "точка-точка", т.е. между соседними узлами сети X.25. Третий(сетевой) - отвечает прежде всего за маршрутизацию в сети передачи данных X.25, т. е. за доведение информации от "точки входа" в сеть до "точки выхода" из нее. Протокол третьего уровня также структурирует информацию, разбивая ее на пакеты. Сети ЭВМ: лекция 5

  18. Стек Х.25 Для доставки информации от одного абонента до другого через сеть X.25 используется так называемый метод "коммутации пакетов" (packet switching), в связи с чем сети X.25 еще именуют сетями пакетной коммутации Виртуальные соединения могут быть как постоянными (permanent), так и коммутируемыми (switched). Коммутируемое соединение, в отличие от постоянного виртуального соединения, устанавливается в каждом сеансе обмена информацией Сети ЭВМ: лекция 5

  19. Стек Х.25 Спецификация Х.25 составляет схемы Уровней 1-3 эталонной модели OSI Сети ЭВМ: лекция 5
