slide1

轴类零件加工工艺设计编程与加工

湖北职业技术学院

主讲教师 陈志雄

slide2
情景一 轴类零件加工工艺设计、编程与加工

 轴类零件加工是数控车削加工中最基本的工作任务,是加工其他零件的基础。通过对阶梯轴、锥度轴、外沟槽类零件车削加工任务的学习和实施,使学生掌握数控车削加工的基本工艺知识、相关编程指令和编程方法、数控车床和车削中心的操作方法、零件的常用检测方法,并最终掌握一般轴类零件的加工;设备、工装的日常维护和保养;职场环境下人际沟通的基本原则和方法。

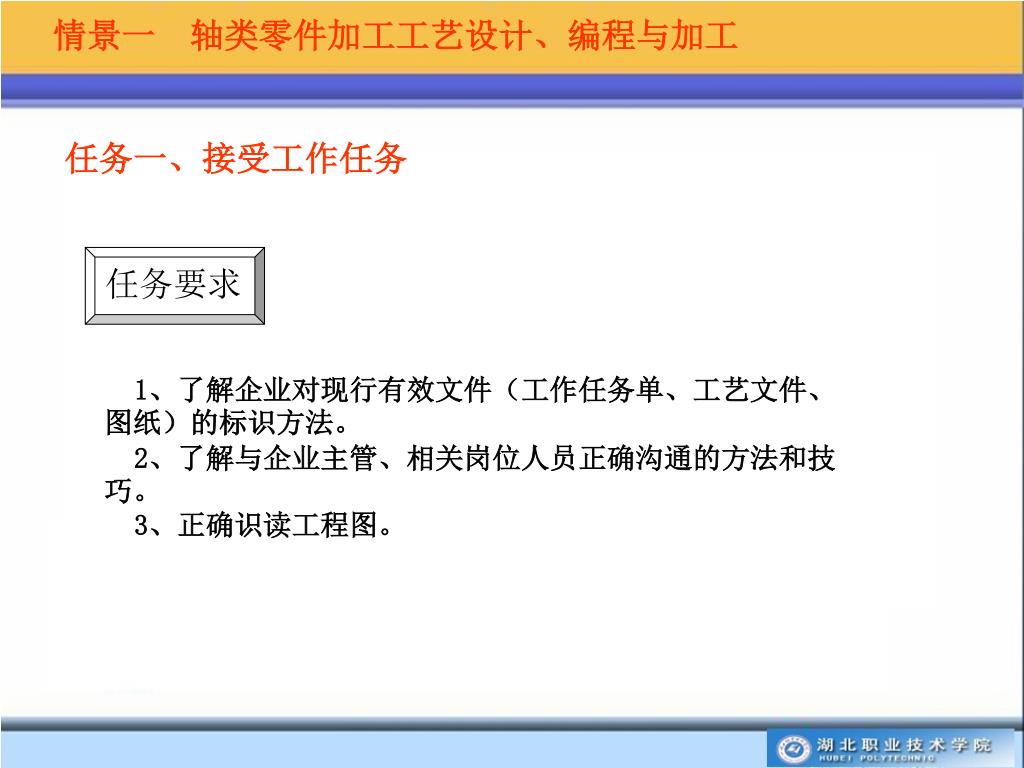

slide3
情景一 轴类零件加工工艺设计、编程与加工

任务一、接受工作任务

任务要求

1、了解企业对现行有效文件(工作任务单、工艺文件、图纸)的标识方法。

2、了解与企业主管、相关岗位人员正确沟通的方法和技巧。

3、正确识读工程图。

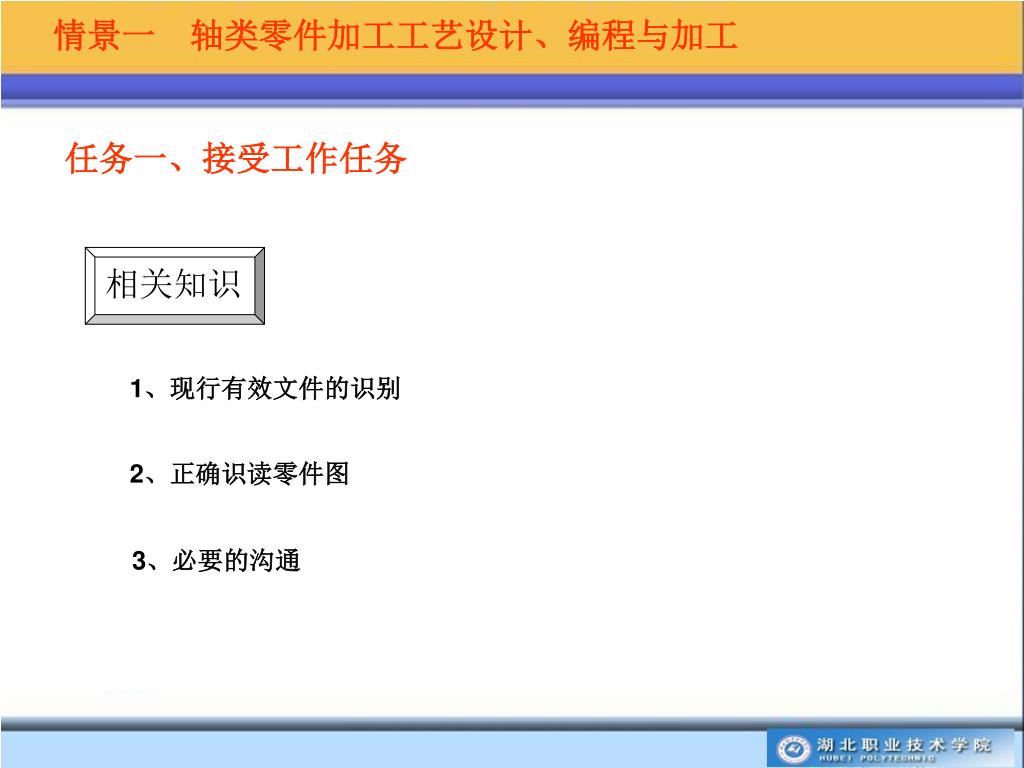

slide4
情景一 轴类零件加工工艺设计、编程与加工

任务一、接受工作任务

相关知识

1、现行有效文件的识别

2、正确识读零件图

3、必要的沟通

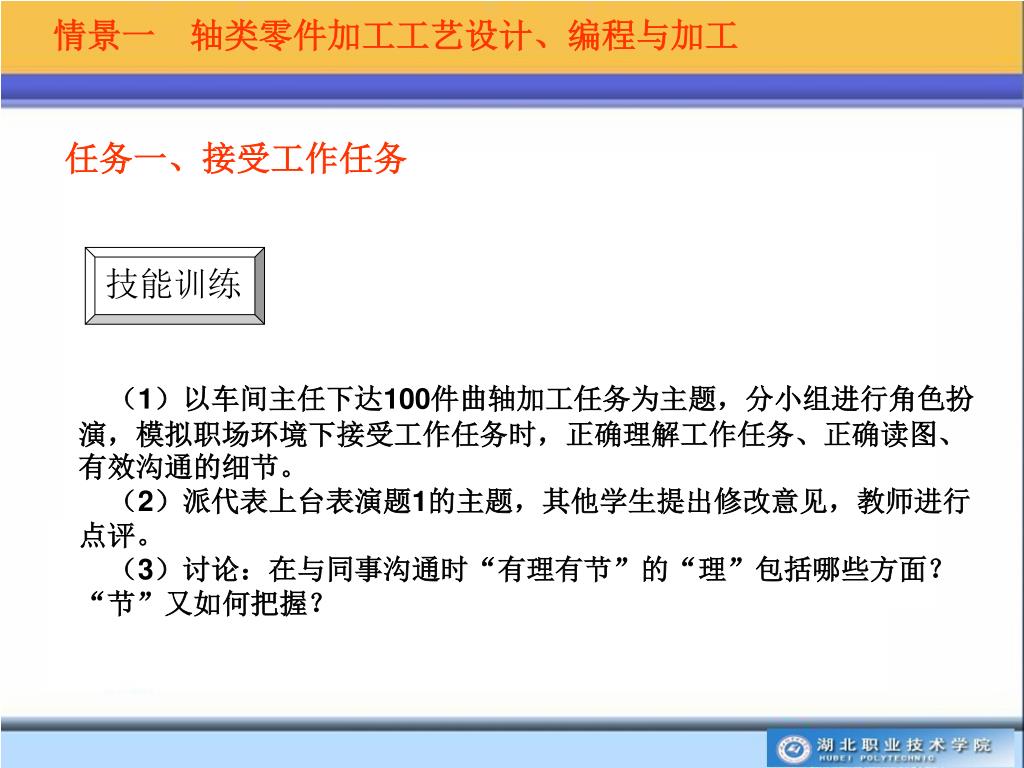

slide5
情景一 轴类零件加工工艺设计、编程与加工

任务一、接受工作任务

技能训练

(1)以车间主任下达100件曲轴加工任务为主题,分小组进行角色扮演,模拟职场环境下接受工作任务时,正确理解工作任务、正确读图、有效沟通的细节。

(2)派代表上台表演题1的主题,其他学生提出修改意见,教师进行点评。

(3)讨论:在与同事沟通时“有理有节”的“理”包括哪些方面?“节”又如何把握?

slide6
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

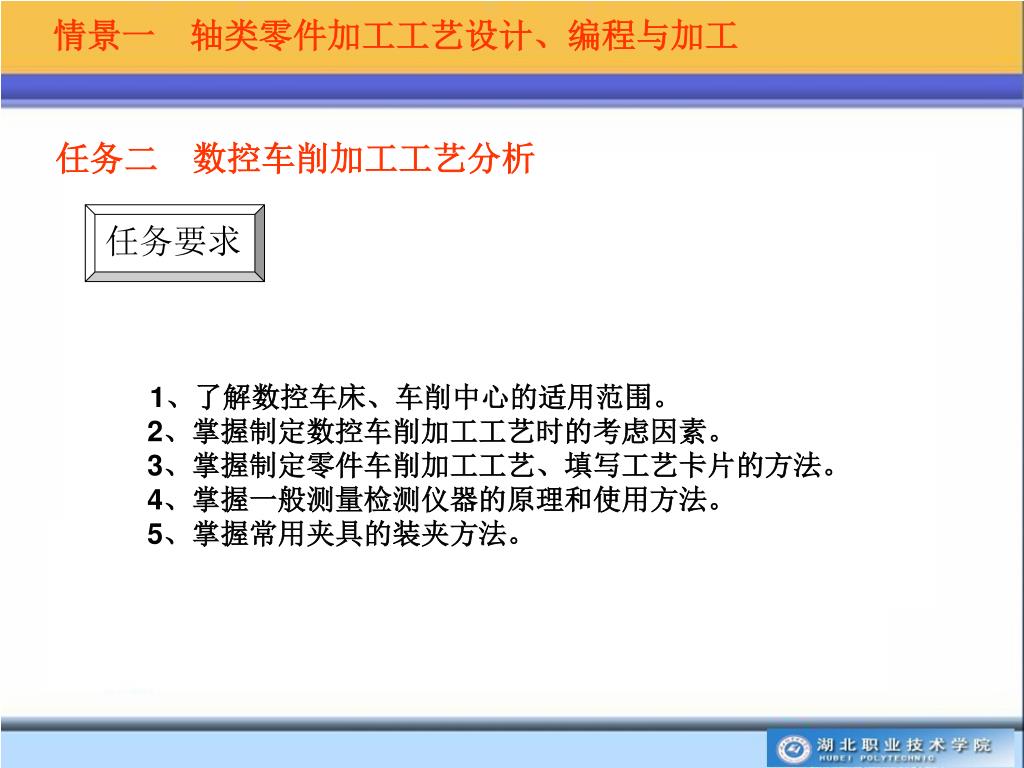

任务要求

1、了解数控车床、车削中心的适用范围。

2、掌握制定数控车削加工工艺时的考虑因素。

3、掌握制定零件车削加工工艺、填写工艺卡片的方法。

4、掌握一般测量检测仪器的原理和使用方法。

5、掌握常用夹具的装夹方法。

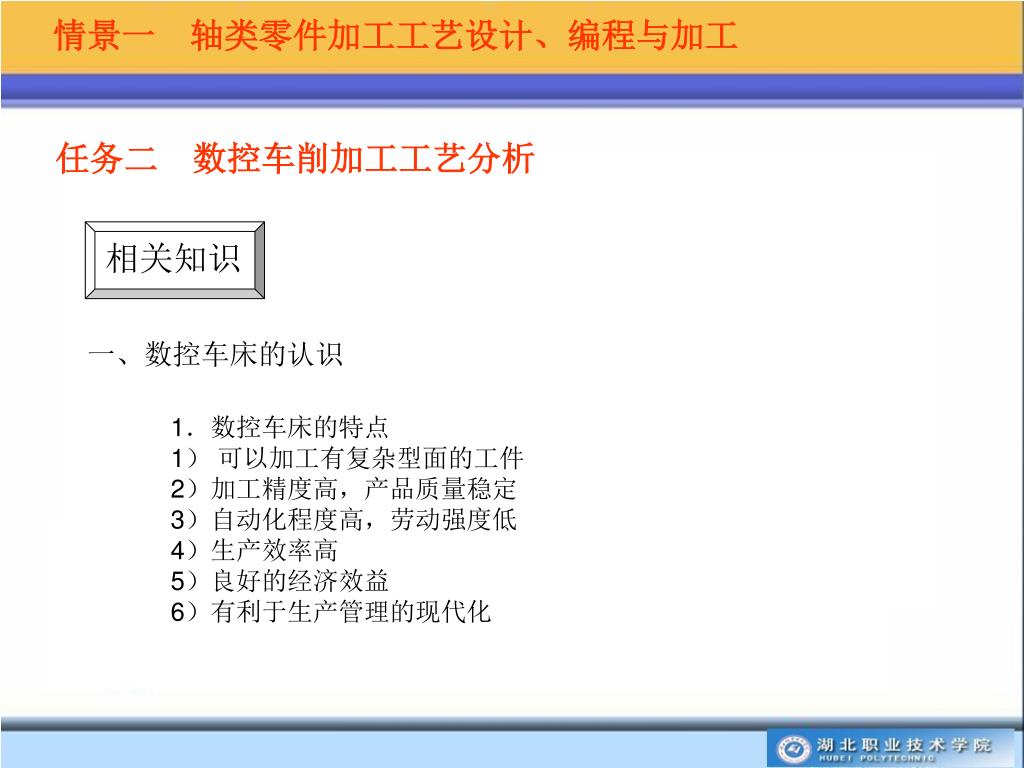

slide7
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

一、数控车床的认识

1.数控车床的特点

1) 可以加工有复杂型面的工件

2)加工精度高,产品质量稳定

3)自动化程度高,劳动强度低

4)生产效率高

5)良好的经济效益

6)有利于生产管理的现代化

slide8
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

一、数控车床的认识

2.数控车床的组成

(1)床身

(2)主传动系统及主轴部件

(3)进给传动系统

(4)自动回转刀架

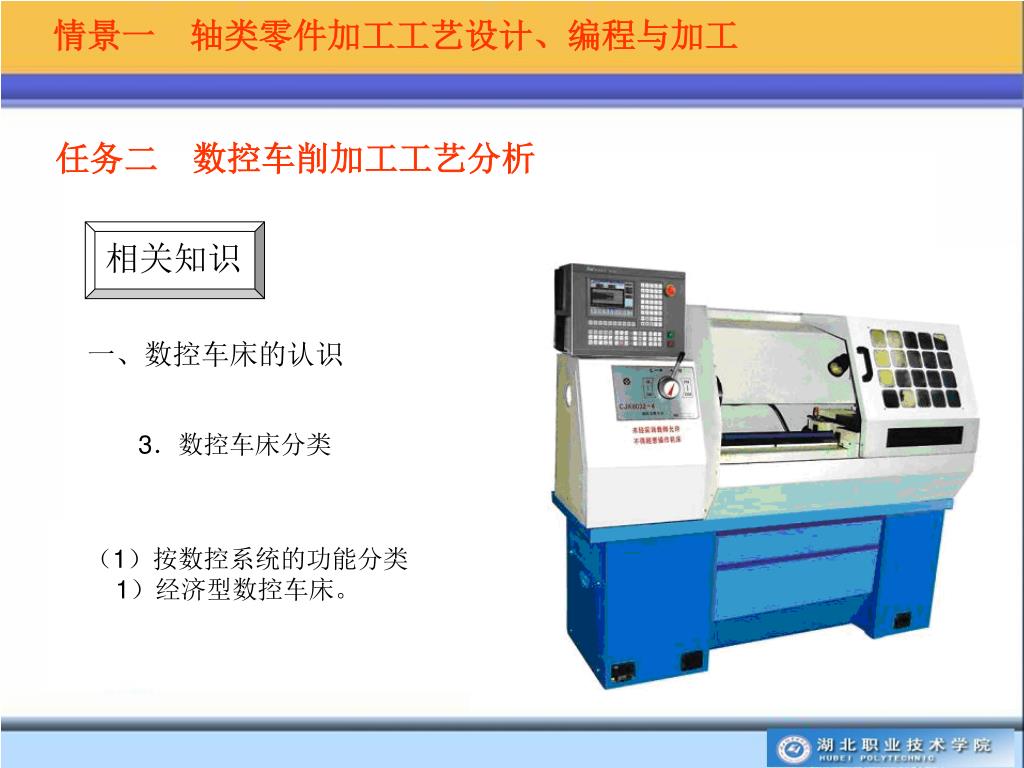

slide9
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

一、数控车床的认识

3.数控车床分类

(1)按数控系统的功能分类

1)经济型数控车床。

slide10
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

一、数控车床的认识

3.数控车床分类

(1)按数控系统的功能分类

2)全功能型数控车床 。

slide11

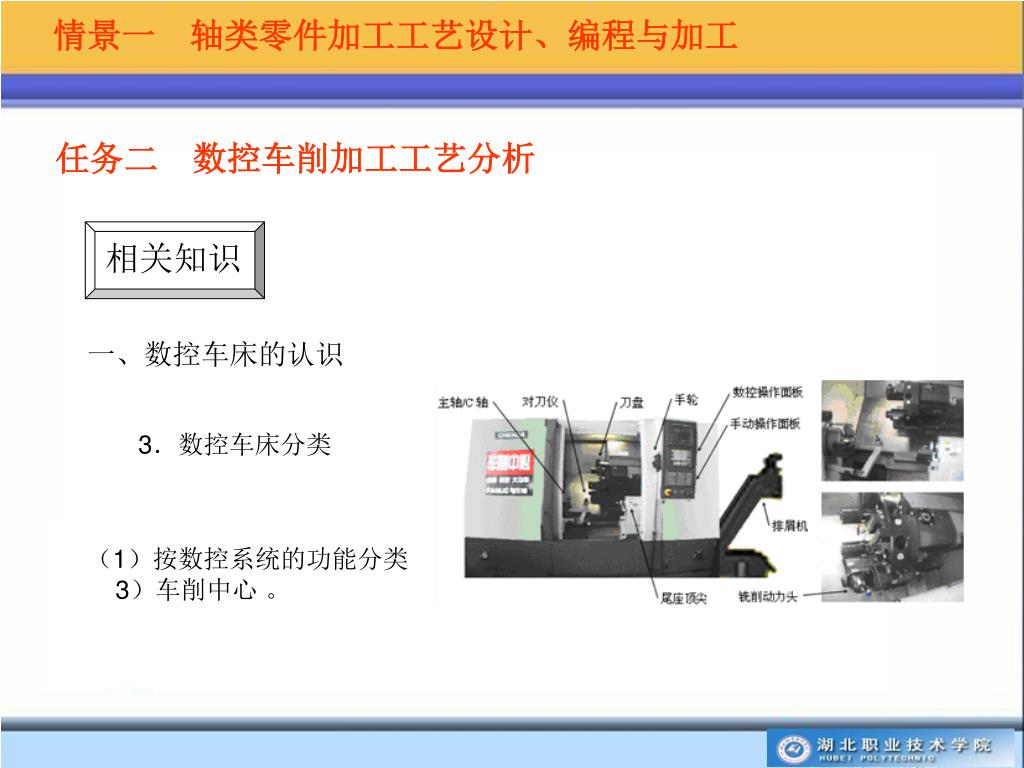

情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

一、数控车床的认识

3.数控车床分类

(1)按数控系统的功能分类

3)车削中心 。

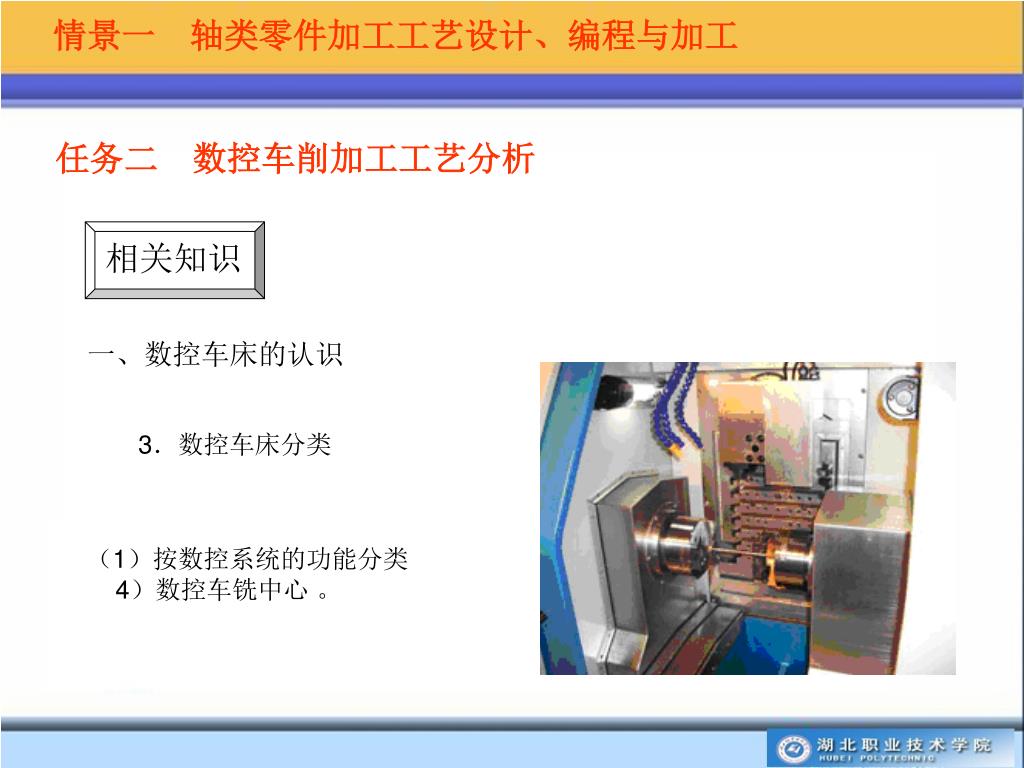

slide12
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

一、数控车床的认识

3.数控车床分类

(1)按数控系统的功能分类

4)数控车铣中心 。

slide13
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

一、数控车床的认识

3.数控车床分类

(2)按主轴的配置形式分类

1)卧式数控车床。

2)立式数控车床。

slide14
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

一、数控车床的认识

3.数控车床分类

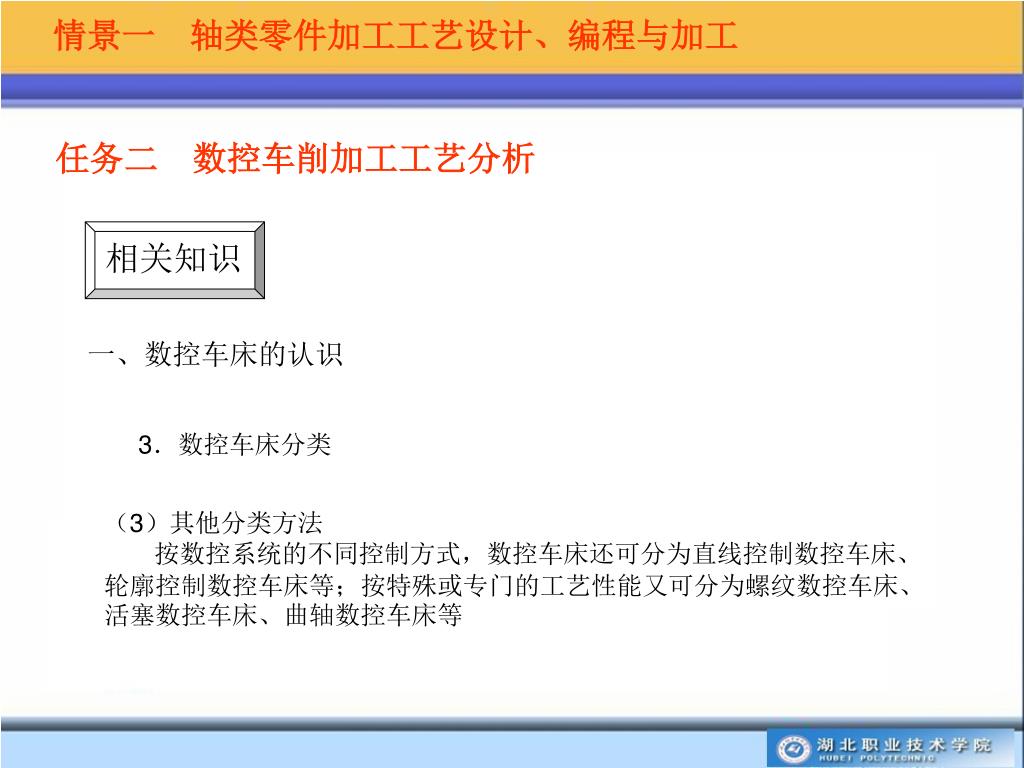

(3)其他分类方法

按数控系统的不同控制方式,数控车床还可分为直线控制数控车床、轮廓控制数控车床等;按特殊或专门的工艺性能又可分为螺纹数控车床、活塞数控车床、曲轴数控车床等

slide15
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

一、数控车床的认识

4.数控车床的加工范围

(1)轮廓形状特别复杂或难于控制尺寸的回转体零件

(2)精度要求高的零件

(3)特殊的螺旋零件

(4)以特殊方式加工的零件

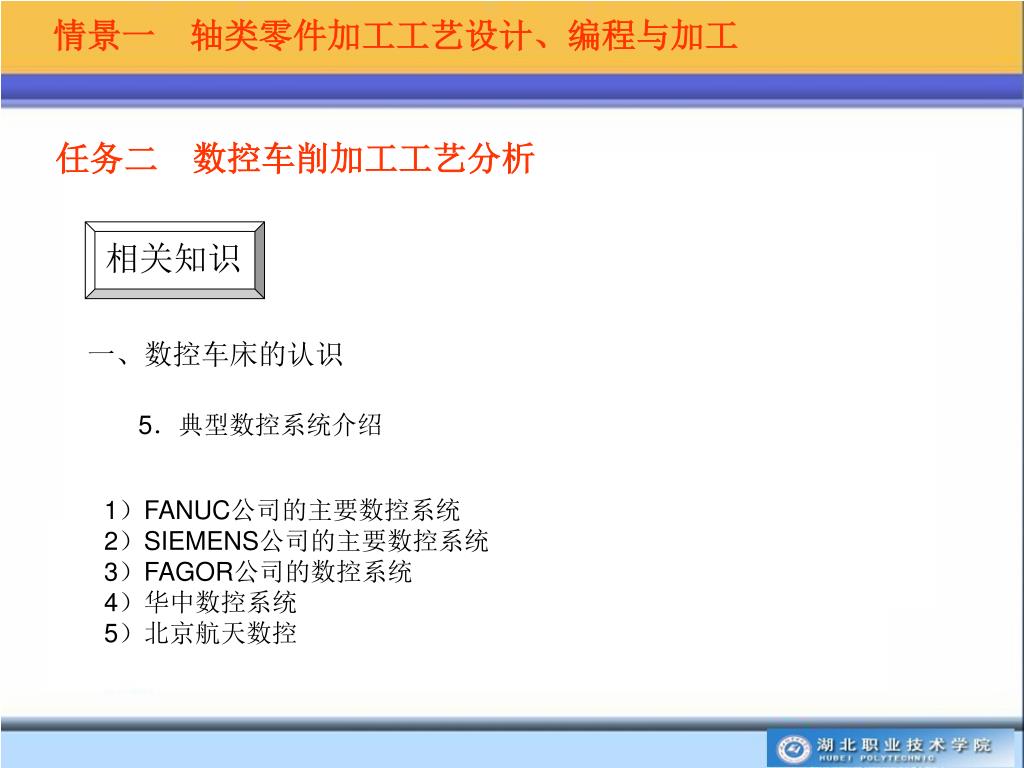

slide16
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

一、数控车床的认识

5.典型数控系统介绍

1)FANUC公司的主要数控系统

2)SIEMENS公司的主要数控系统

3)FAGOR公司的数控系统

4)华中数控系统

5)北京航天数控

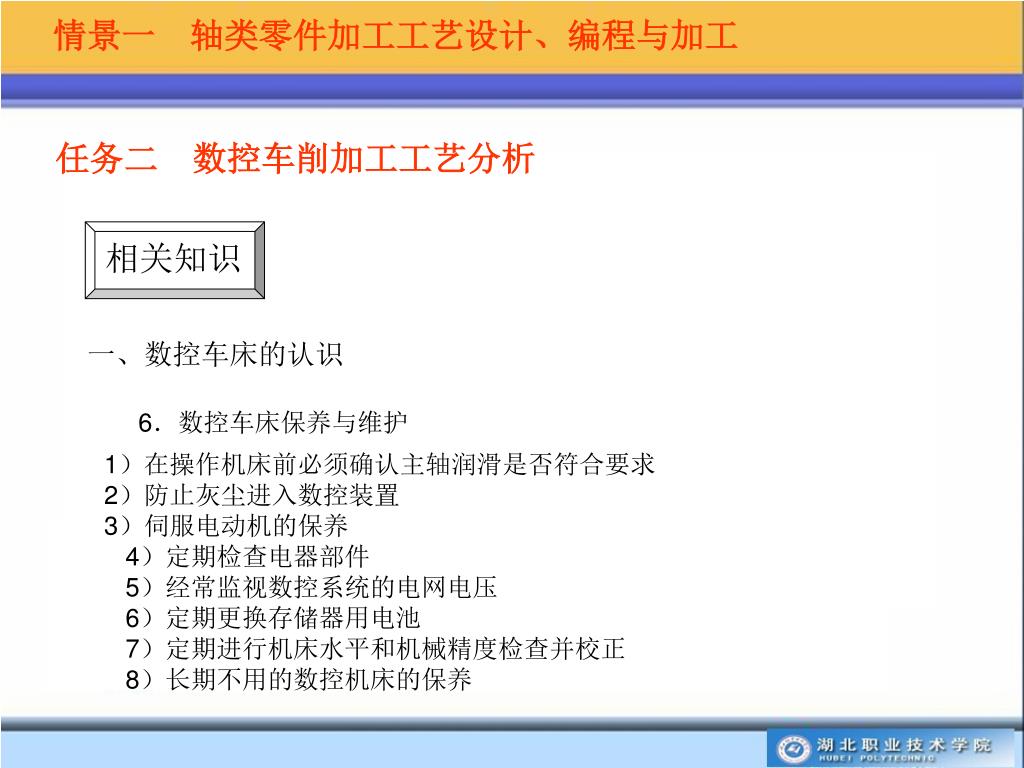

slide17
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

一、数控车床的认识

6.数控车床保养与维护

1)在操作机床前必须确认主轴润滑是否符合要求

2)防止灰尘进入数控装置

3)伺服电动机的保养

4)定期检查电器部件

5)经常监视数控系统的电网电压

6)定期更换存储器用电池

7)定期进行机床水平和机械精度检查并校正

8)长期不用的数控机床的保养

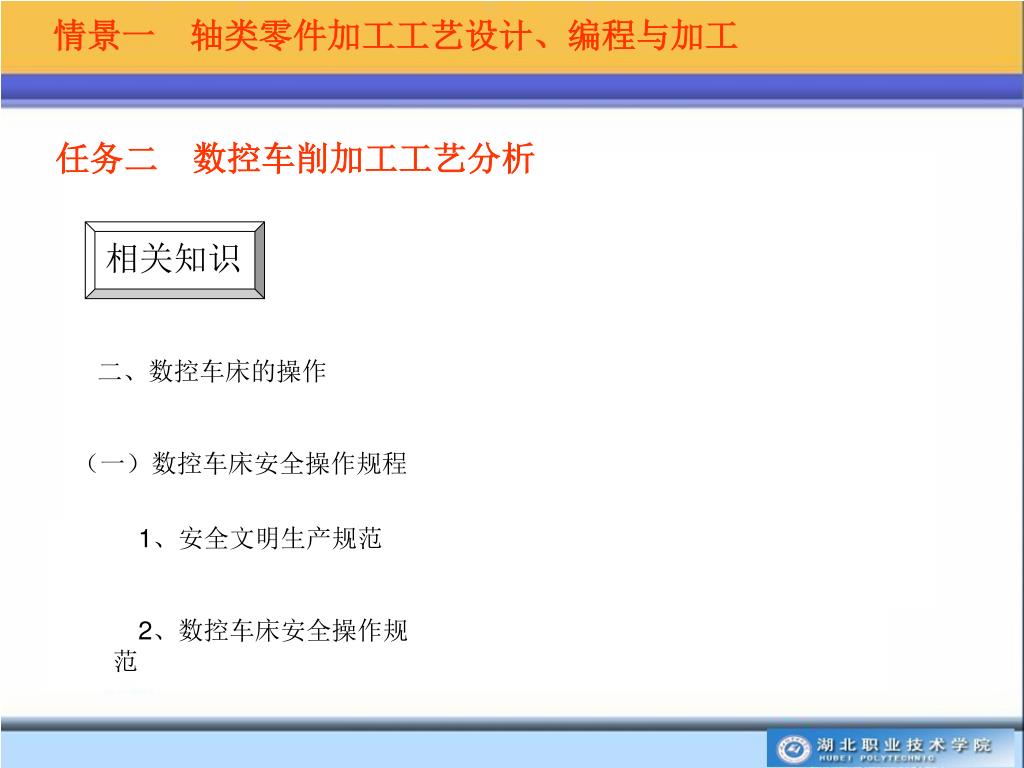

slide19
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

二、数控车床的操作

(一)数控车床安全操作规程

1、安全文明生产规范

2、数控车床安全操作规范

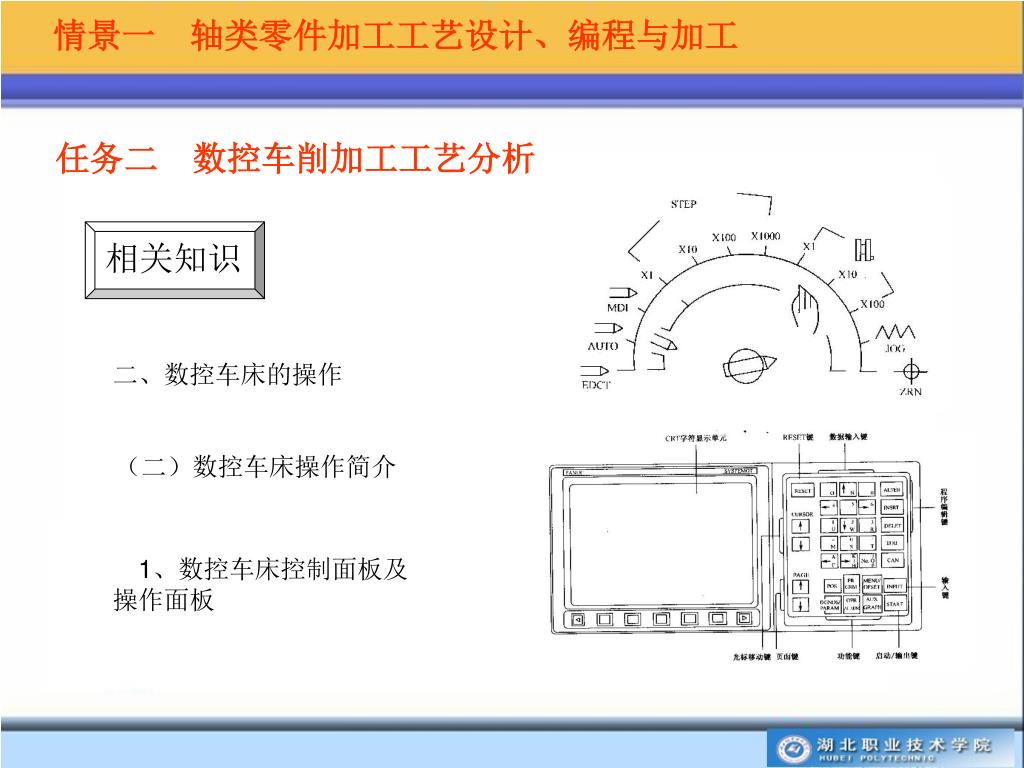

slide20
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

二、数控车床的操作

(二)数控车床操作简介

1、数控车床控制面板及操作面板

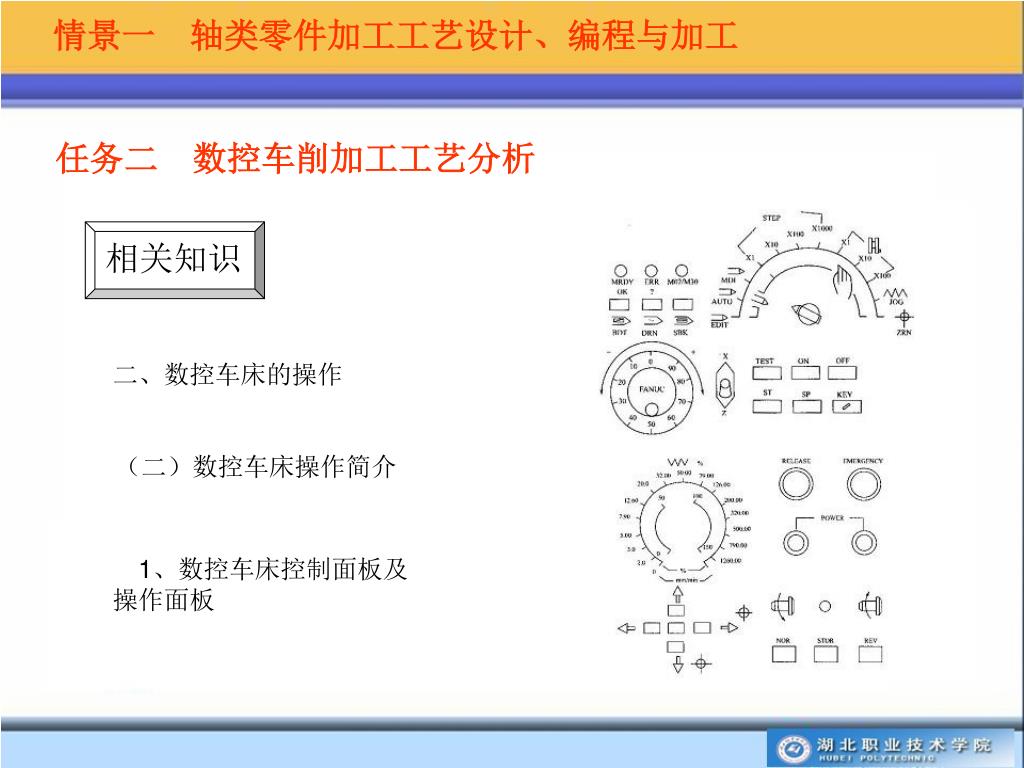

slide21
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

二、数控车床的操作

(二)数控车床操作简介

1、数控车床控制面板及操作面板

slide22
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

二、数控车床的操作

(二)数控车床操作简介

2、回参考点及手动操作

3、对刀及刀具补偿的设置

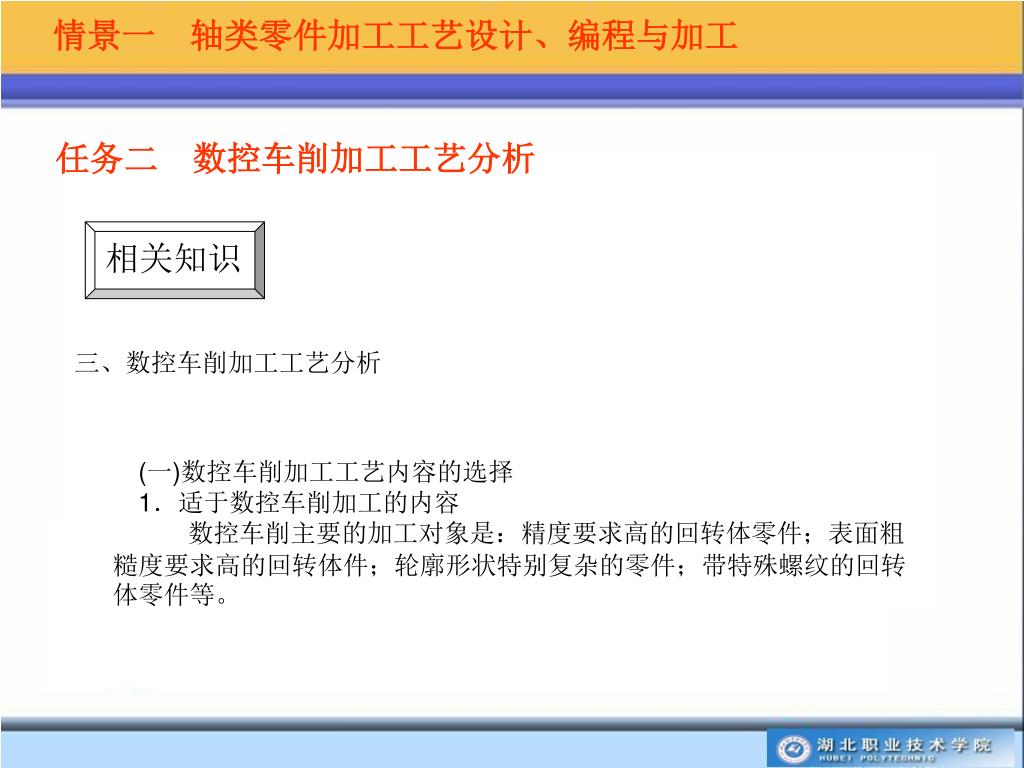

slide23
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

三、数控车削加工工艺分析

(一)数控车削加工工艺内容的选择

1.适于数控车削加工的内容

数控车削主要的加工对象是:精度要求高的回转体零件;表面粗糙度要求高的回转体件;轮廓形状特别复杂的零件;带特殊螺纹的回转体零件等。

slide24
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

三、数控车削加工工艺分析

(一)数控车削加工工艺内容的选择

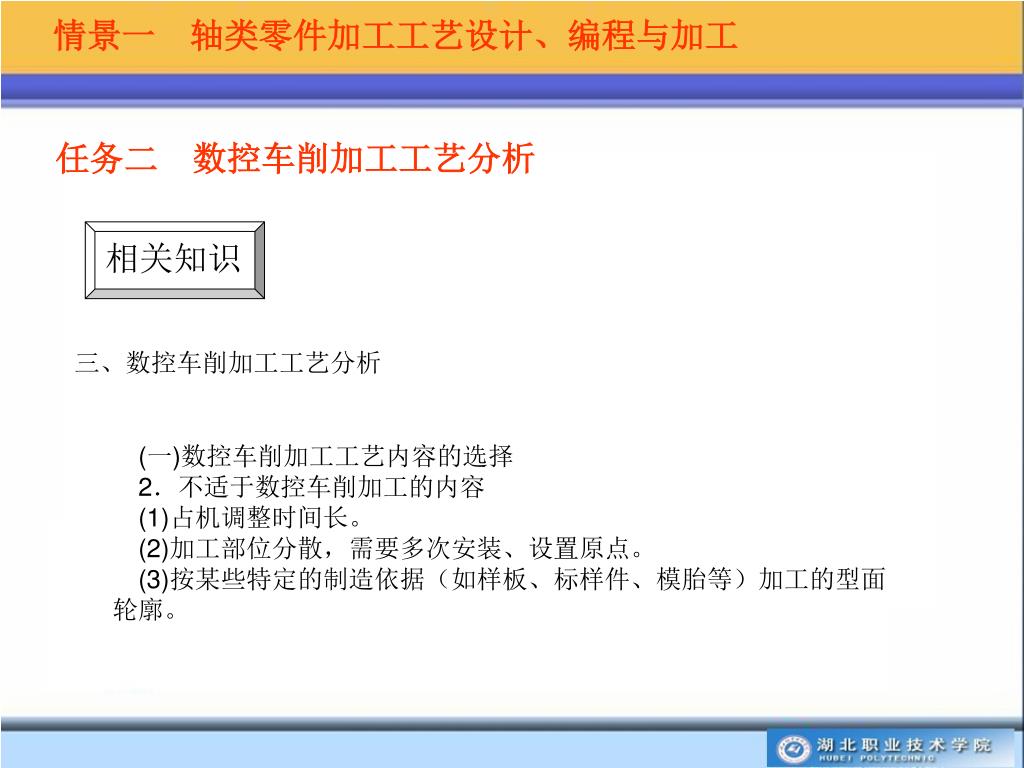

2.不适于数控车削加工的内容

(1)占机调整时间长。

(2)加工部位分散,需要多次安装、设置原点。

(3)按某些特定的制造依据(如样板、标样件、模胎等)加工的型面轮廓。

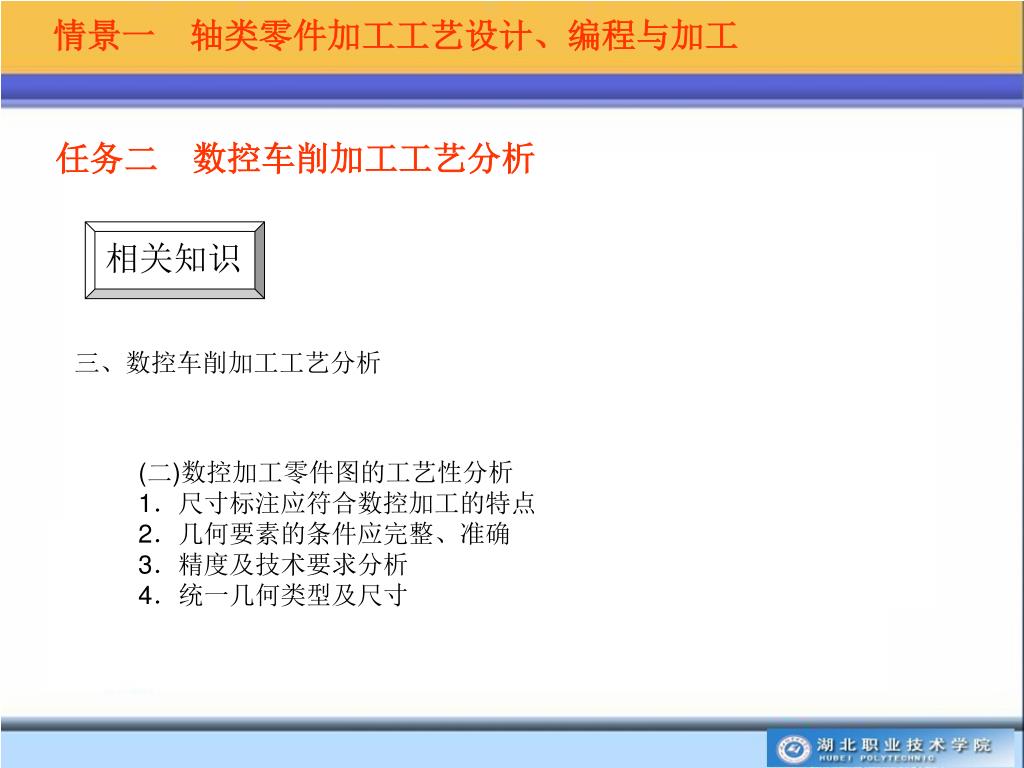

slide25
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

三、数控车削加工工艺分析

(二)数控加工零件图的工艺性分析

1.尺寸标注应符合数控加工的特点

2.几何要素的条件应完整、准确

3.精度及技术要求分析

4.统一几何类型及尺寸

slide26

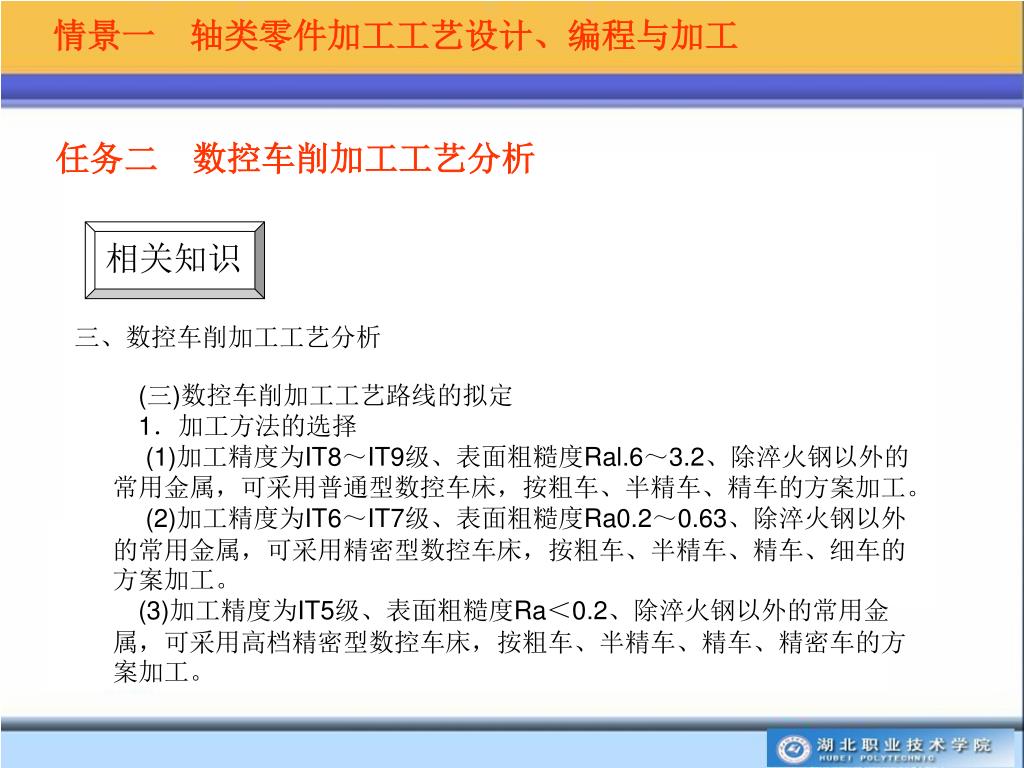

情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

三、数控车削加工工艺分析

(三)数控车削加工工艺路线的拟定

1.加工方法的选择

(1)加工精度为IT8~IT9级、表面粗糙度Ral.6~3.2、除淬火钢以外的常用金属,可采用普通型数控车床,按粗车、半精车、精车的方案加工。

(2)加工精度为IT6~IT7级、表面粗糙度Ra0.2~0.63、除淬火钢以外的常用金属,可采用精密型数控车床,按粗车、半精车、精车、细车的方案加工。

(3)加工精度为IT5级、表面粗糙度Ra<0.2、除淬火钢以外的常用金属,可采用高档精密型数控车床,按粗车、半精车、精车、精密车的方案加工。

slide27

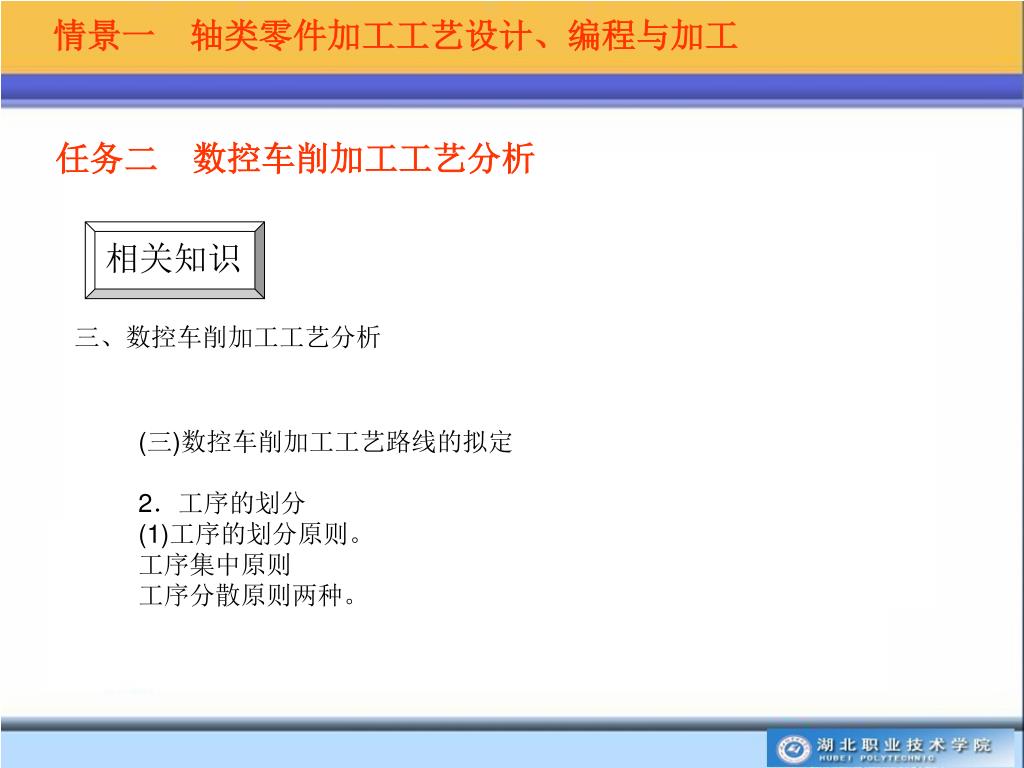

情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

三、数控车削加工工艺分析

(三)数控车削加工工艺路线的拟定

2.工序的划分

(1)工序的划分原则。

工序集中原则

工序分散原则两种。

slide28

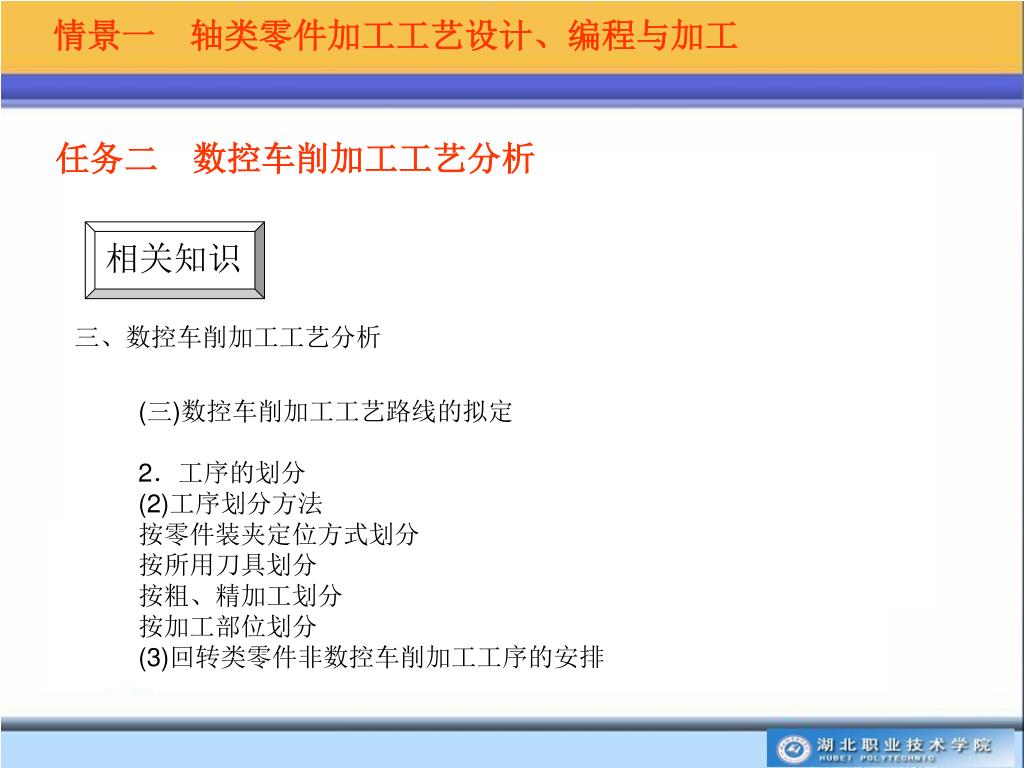

情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

三、数控车削加工工艺分析

(三)数控车削加工工艺路线的拟定

2.工序的划分

(2)工序划分方法

按零件装夹定位方式划分

按所用刀具划分

按粗、精加工划分

按加工部位划分

(3)回转类零件非数控车削加工工序的安排

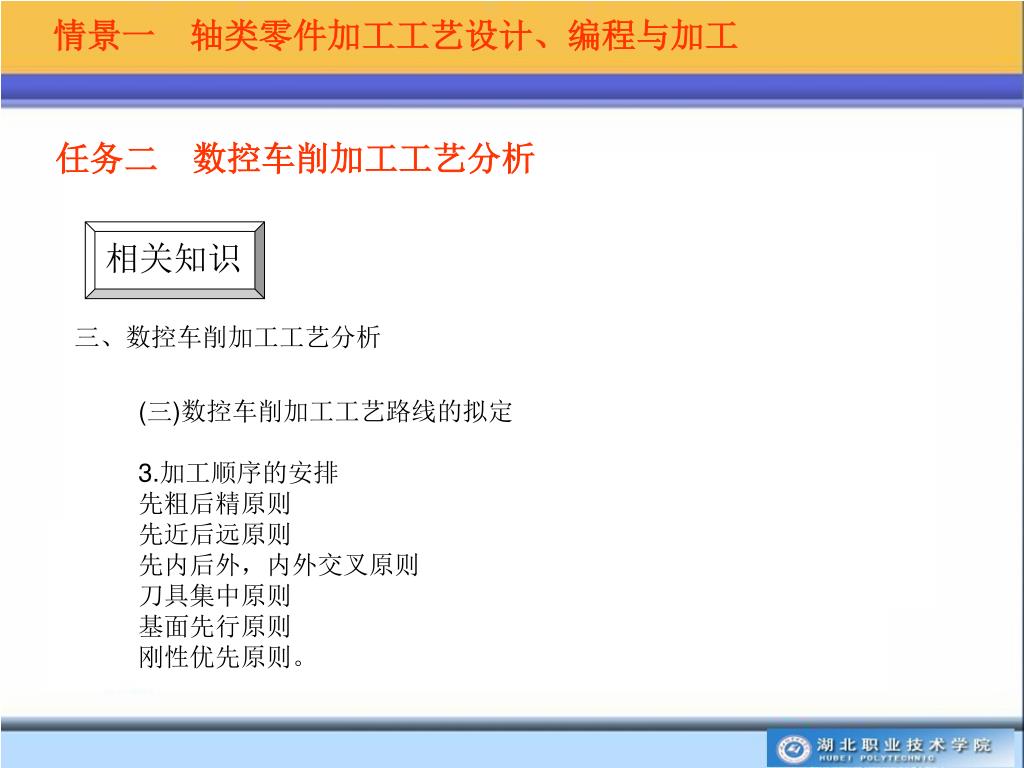

slide29
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

三、数控车削加工工艺分析

(三)数控车削加工工艺路线的拟定

3.加工顺序的安排

先粗后精原则

先近后远原则

先内后外,内外交叉原则

刀具集中原则

基面先行原则

刚性优先原则。

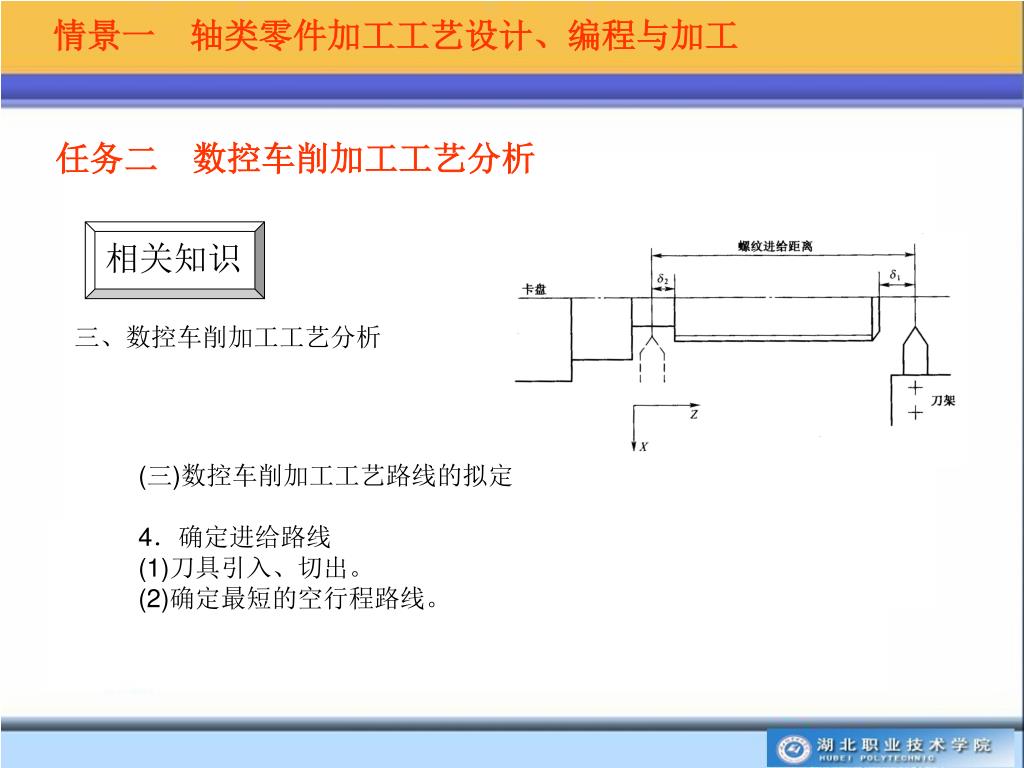

slide30
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

三、数控车削加工工艺分析

(三)数控车削加工工艺路线的拟定

4.确定进给路线

(1)刀具引入、切出。

(2)确定最短的空行程路线。

slide31

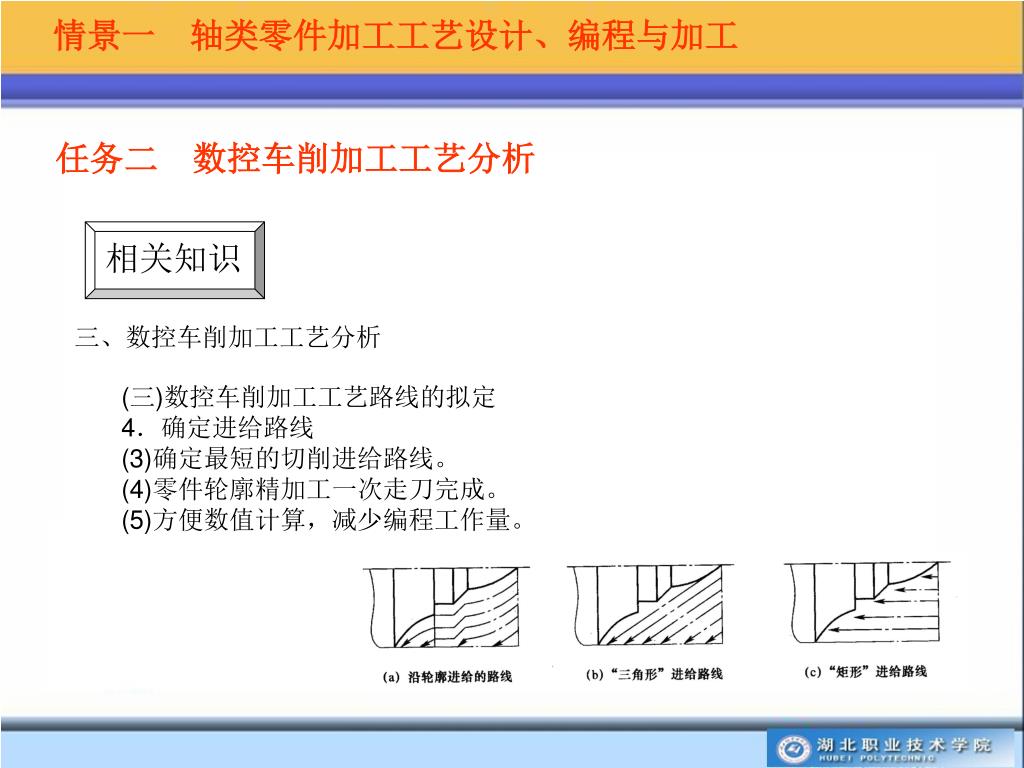

情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

三、数控车削加工工艺分析

(三)数控车削加工工艺路线的拟定

4.确定进给路线

(3)确定最短的切削进给路线。

(4)零件轮廓精加工一次走刀完成。

(5)方便数值计算,减少编程工作量。

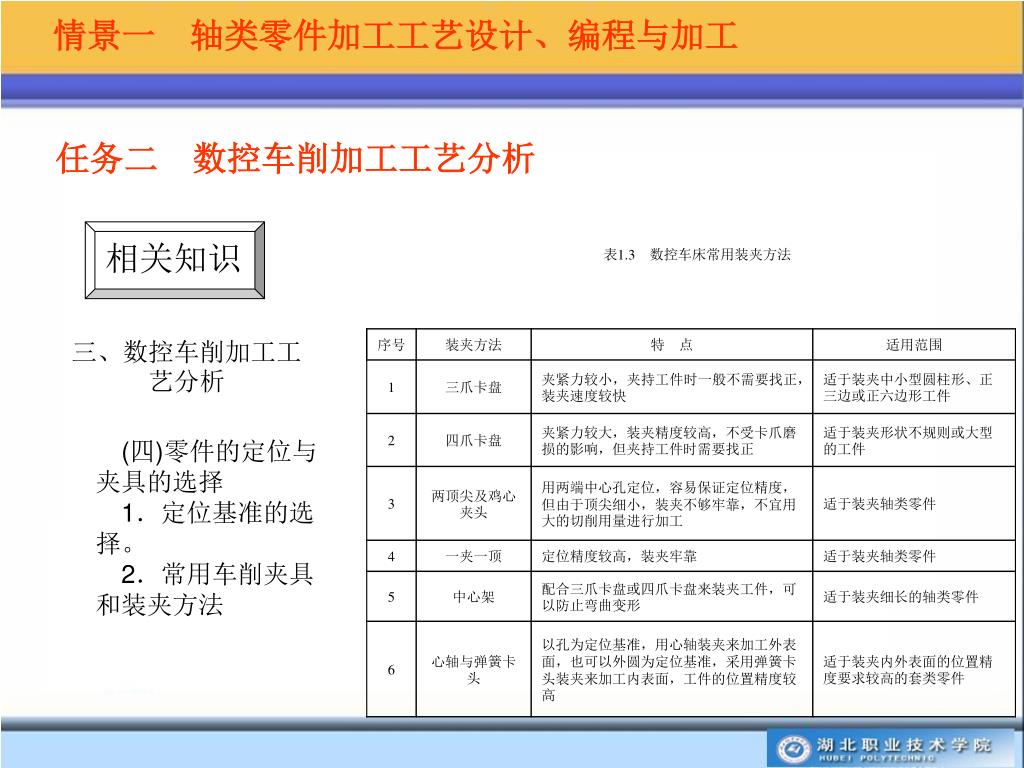

slide32
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

表1.3 数控车床常用装夹方法

三、数控车削加工工艺分析

(四)零件的定位与夹具的选择

1.定位基准的选择。

2.常用车削夹具和装夹方法

slide33

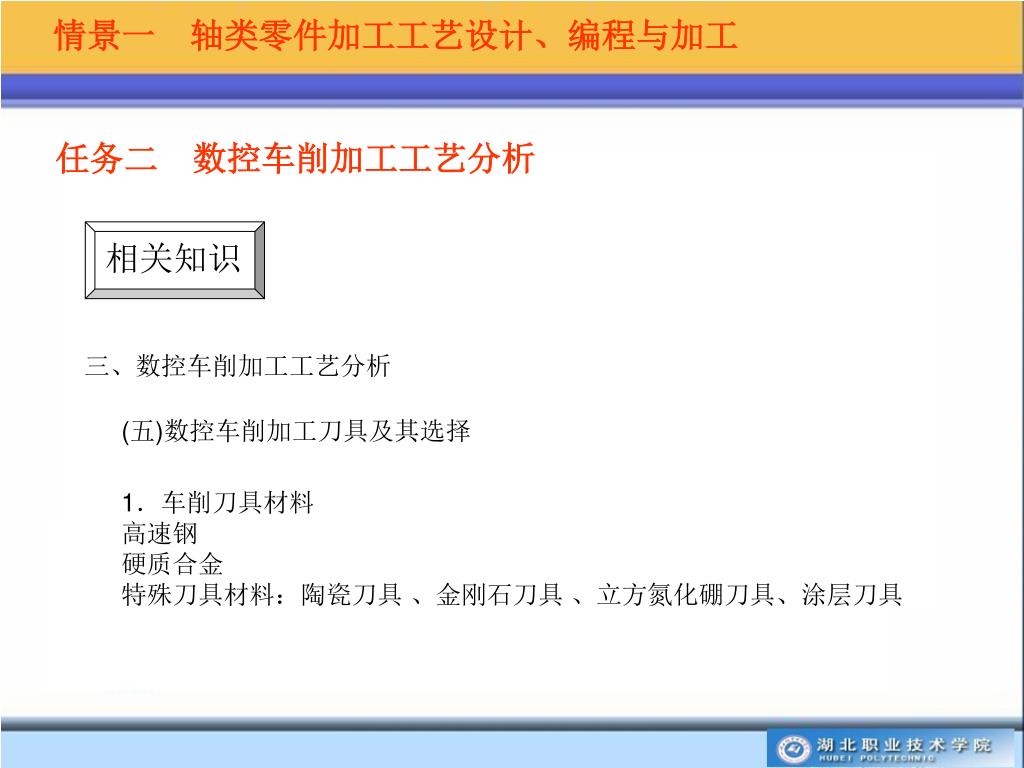

情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

三、数控车削加工工艺分析

(五)数控车削加工刀具及其选择

1.车削刀具材料

高速钢

硬质合金

特殊刀具材料:陶瓷刀具 、金刚石刀具 、立方氮化硼刀具、涂层刀具

slide34
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

三、数控车削加工工艺分析

(五)数控车削加工刀具及其选择

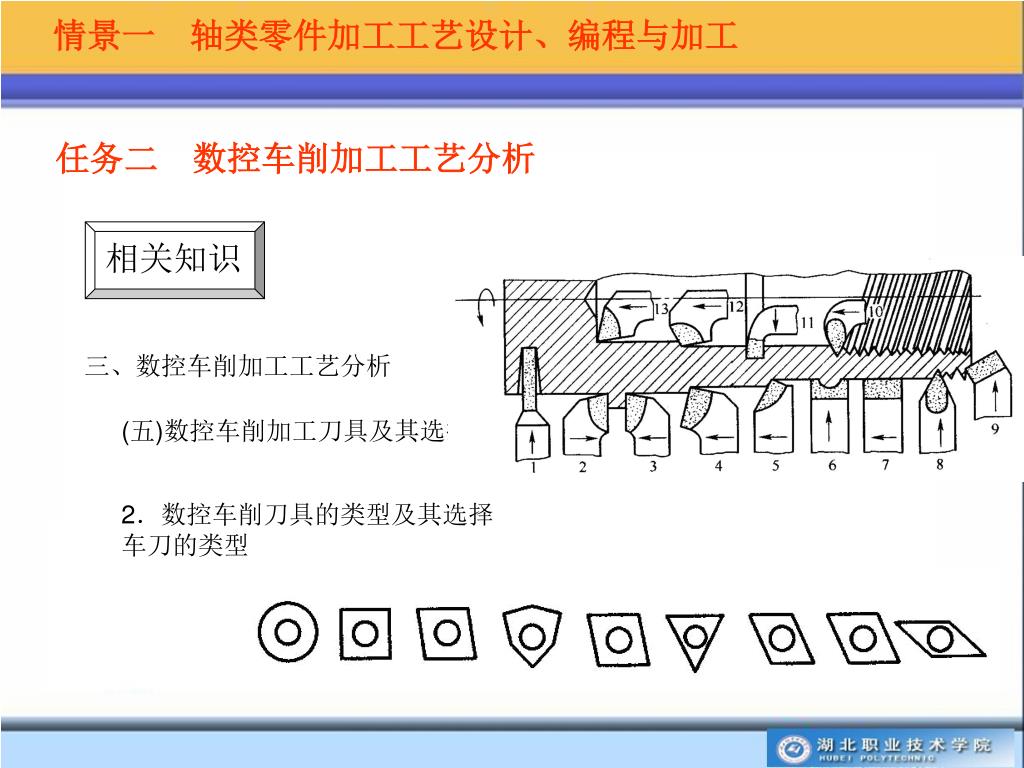

2.数控车削刀具的类型及其选择

车刀的类型

slide35

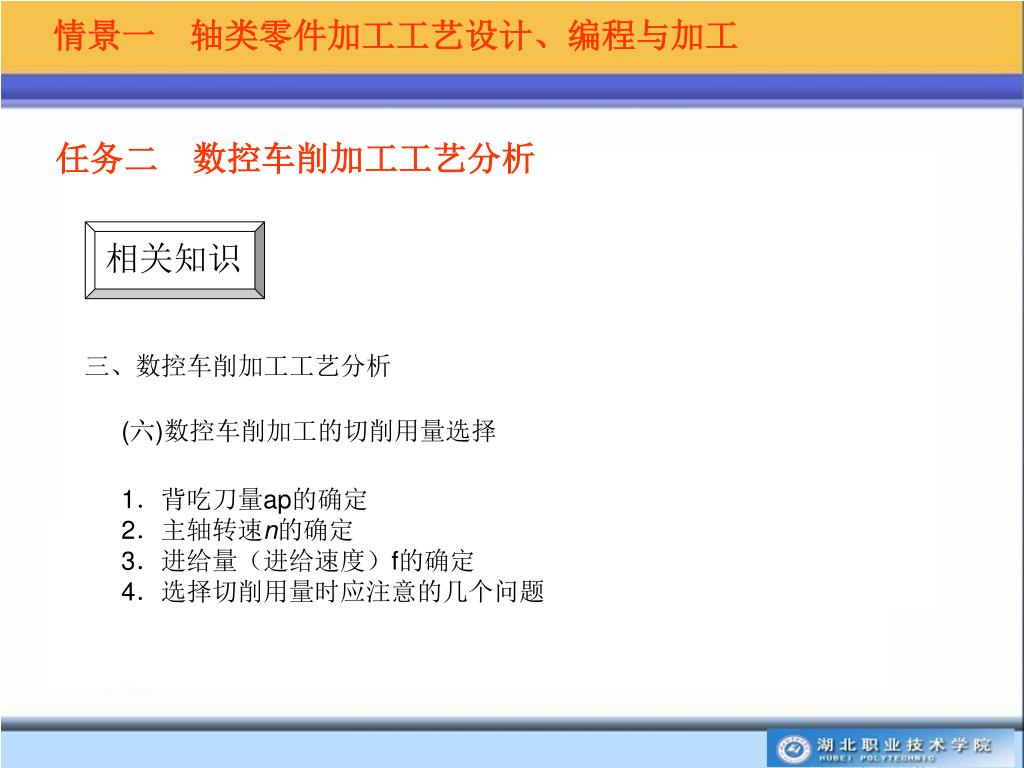

情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

三、数控车削加工工艺分析

(六)数控车削加工的切削用量选择

1.背吃刀量ap的确定

2.主轴转速n的确定

3.进给量(进给速度)f的确定

4.选择切削用量时应注意的几个问题

slide37
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

三、数控车削加工工艺分析

(七)数控编程中的数值计算

1.基点和节点的坐标计算

2.刀位点轨迹的计算

slide38
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

表1.6 数控编程任务书

相关知识

三、数控车削加工工艺分析

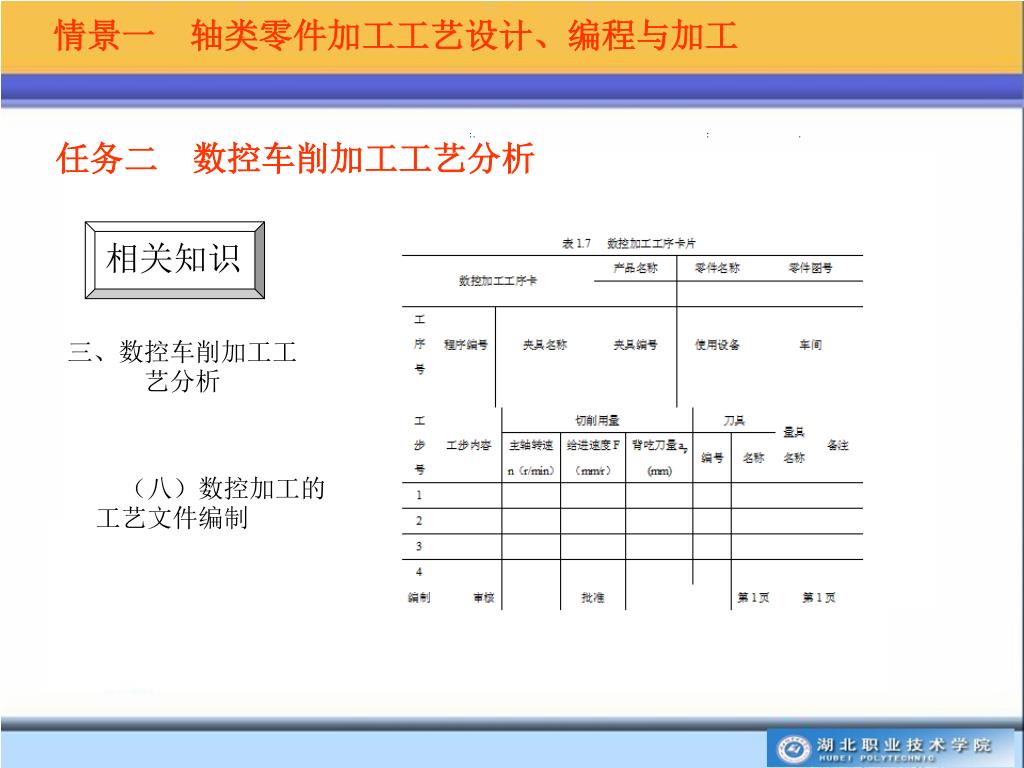

(八)数控加工的工艺文件编制

slide39
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

三、数控车削加工工艺分析

(八)数控加工的工艺文件编制

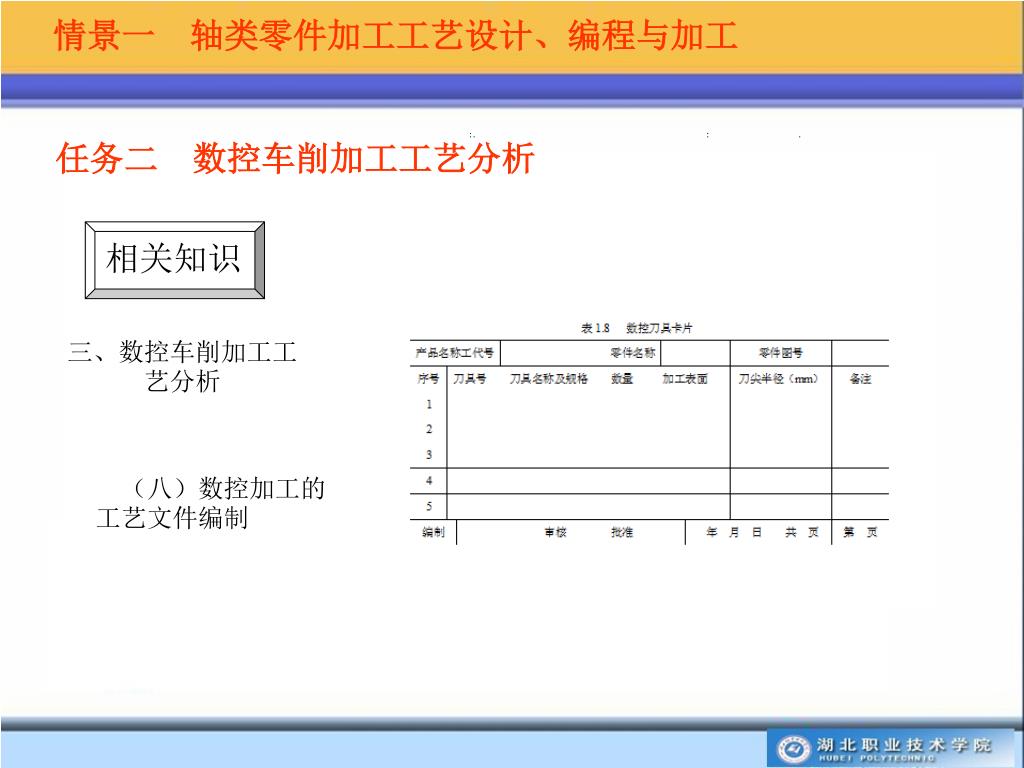

slide40
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

三、数控车削加工工艺分析

(八)数控加工的工艺文件编制

slide41
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

三、数控车削加工工艺分析

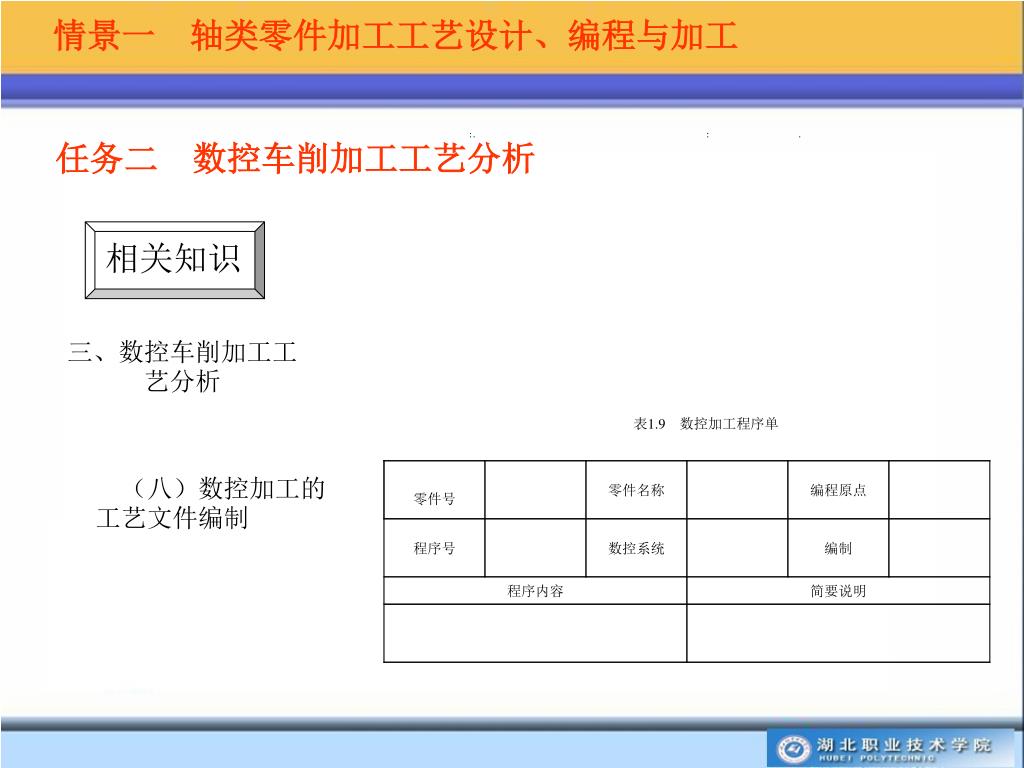

表1.9 数控加工程序单

(八)数控加工的工艺文件编制

slide42

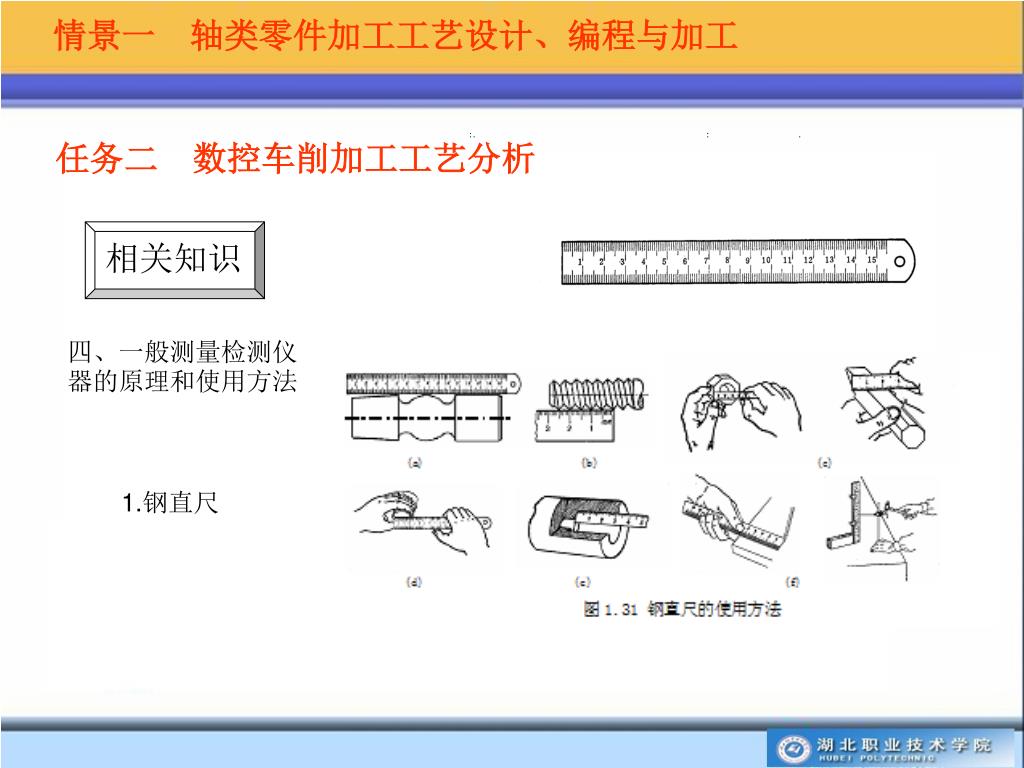

情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

四、一般测量检测仪器的原理和使用方法

1.钢直尺

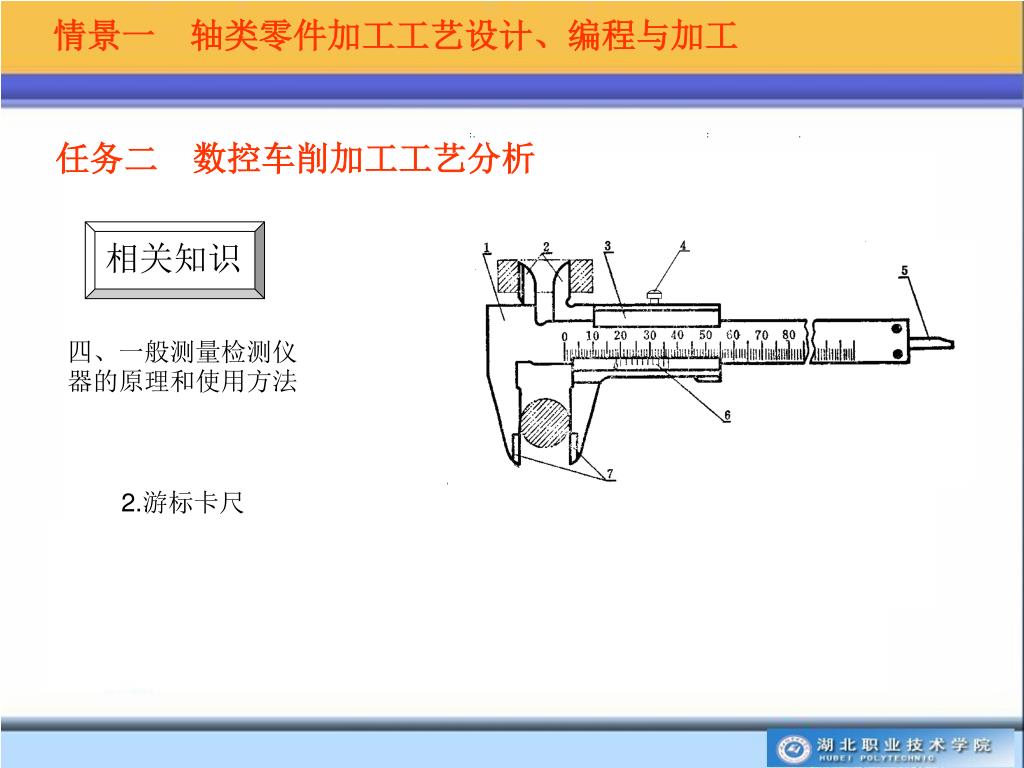

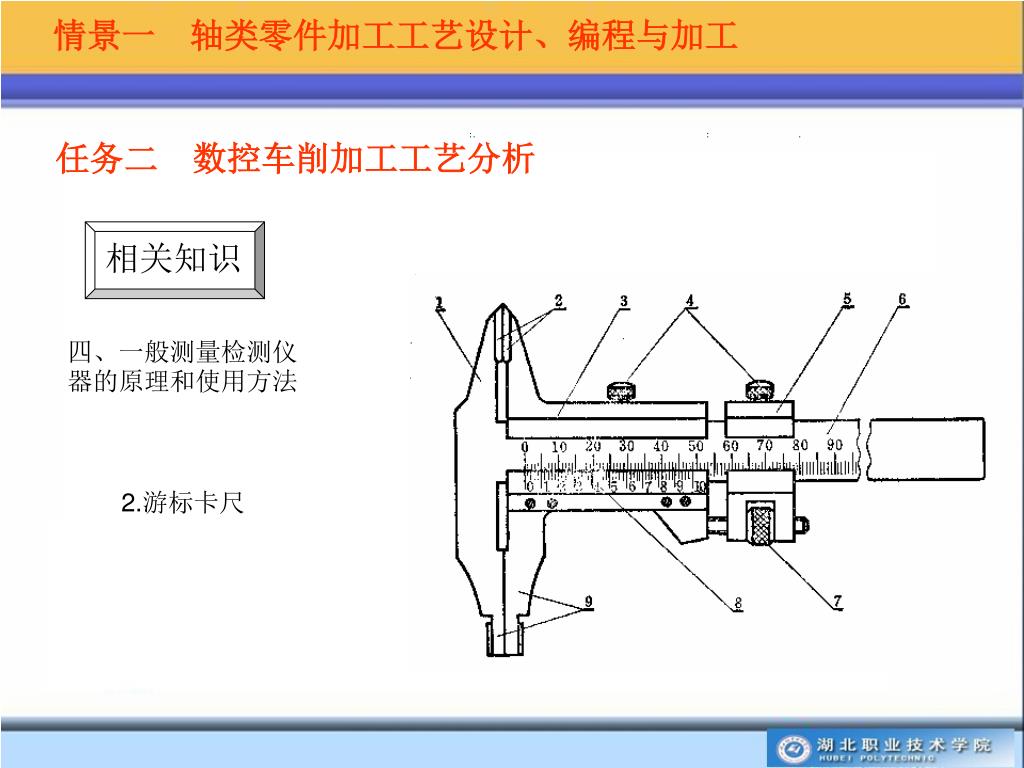

slide43
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

四、一般测量检测仪器的原理和使用方法

2.游标卡尺

slide44
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

四、一般测量检测仪器的原理和使用方法

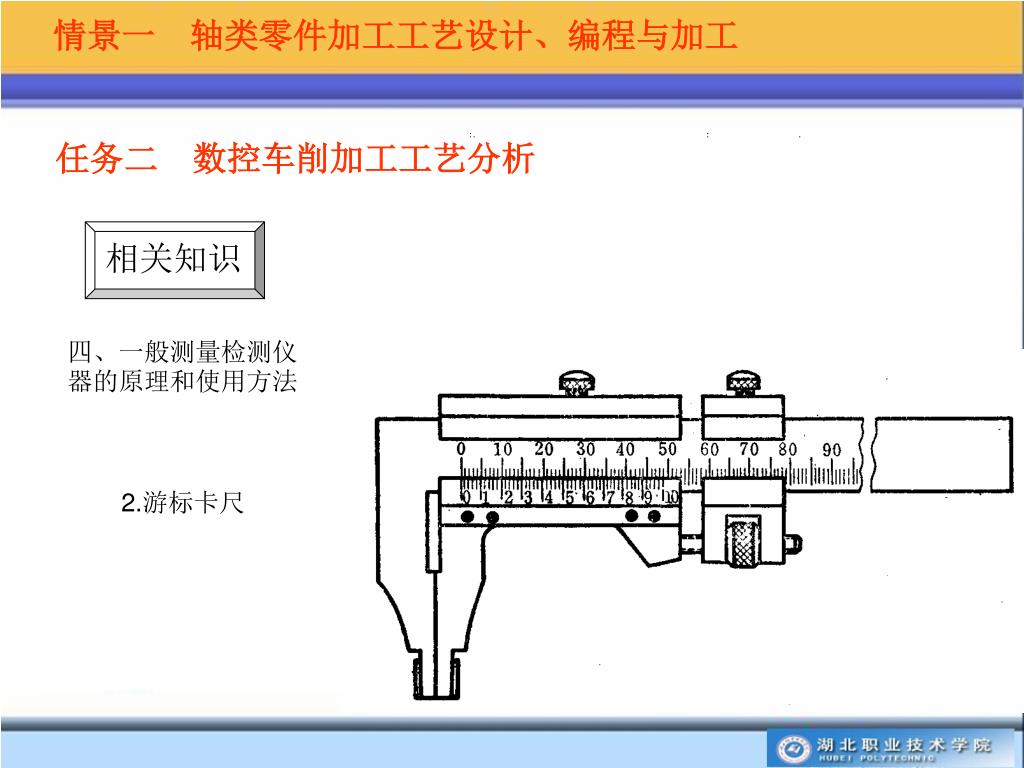

2.游标卡尺

slide45
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

四、一般测量检测仪器的原理和使用方法

2.游标卡尺

slide46

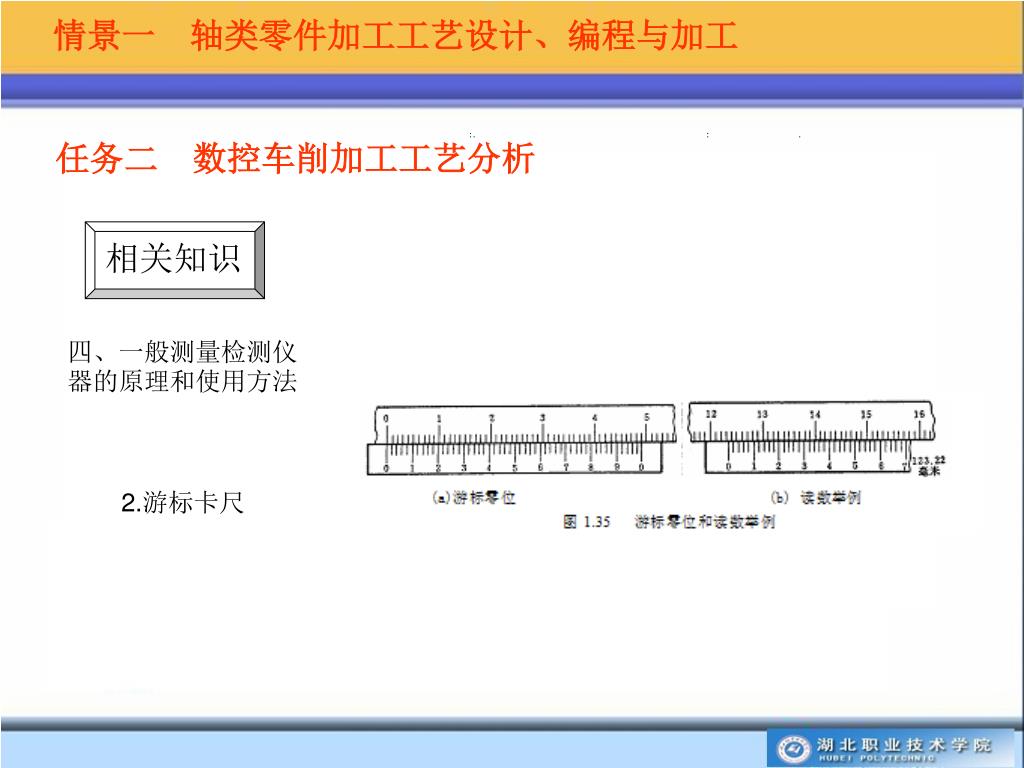

情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

四、一般测量检测仪器的原理和使用方法

2.游标卡尺

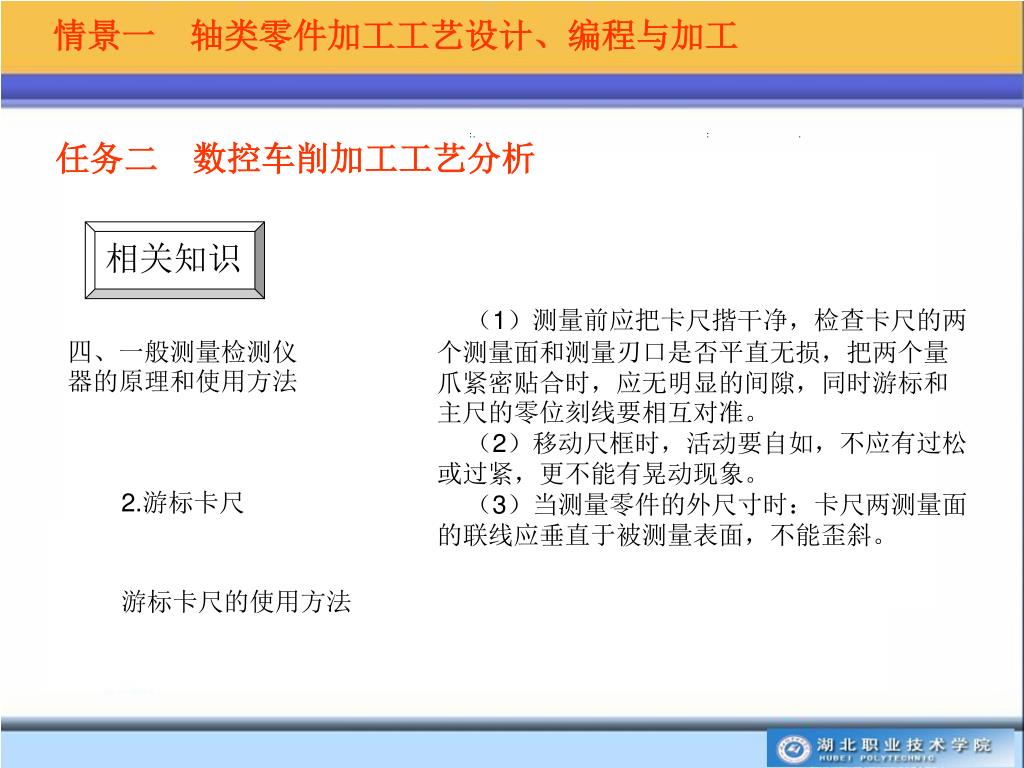

slide47
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

(1)测量前应把卡尺揩干净,检查卡尺的两个测量面和测量刃口是否平直无损,把两个量爪紧密贴合时,应无明显的间隙,同时游标和主尺的零位刻线要相互对准。

(2)移动尺框时,活动要自如,不应有过松或过紧,更不能有晃动现象。

(3)当测量零件的外尺寸时:卡尺两测量面的联线应垂直于被测量表面,不能歪斜。

四、一般测量检测仪器的原理和使用方法

2.游标卡尺

游标卡尺的使用方法

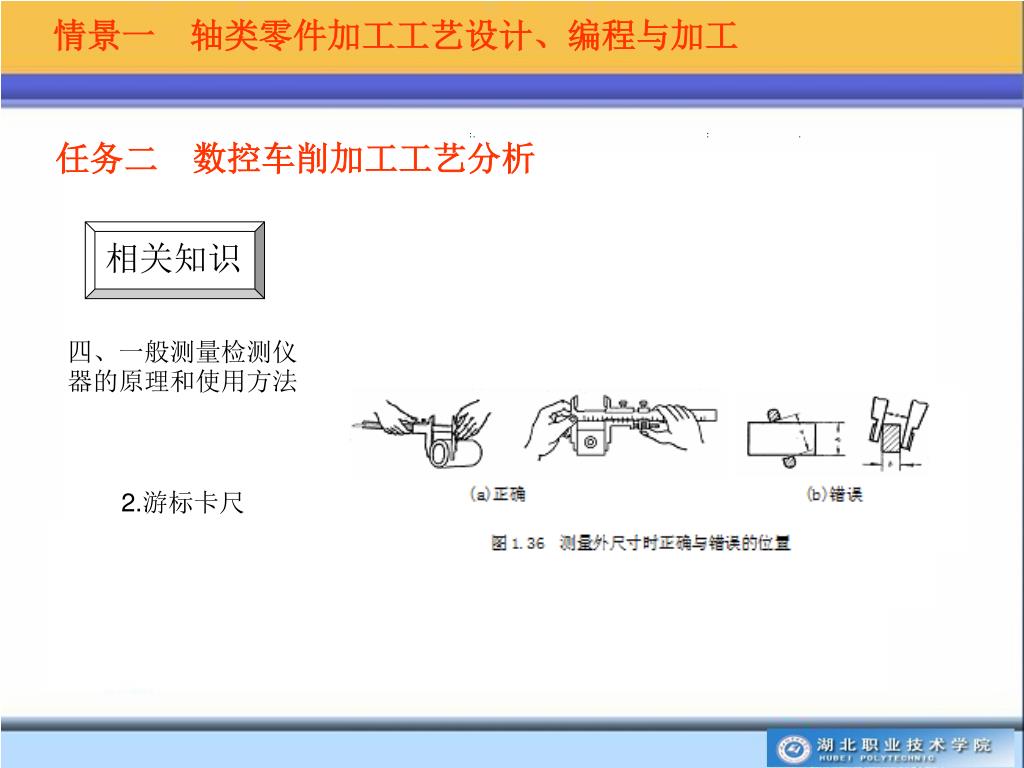

slide48
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

四、一般测量检测仪器的原理和使用方法

2.游标卡尺

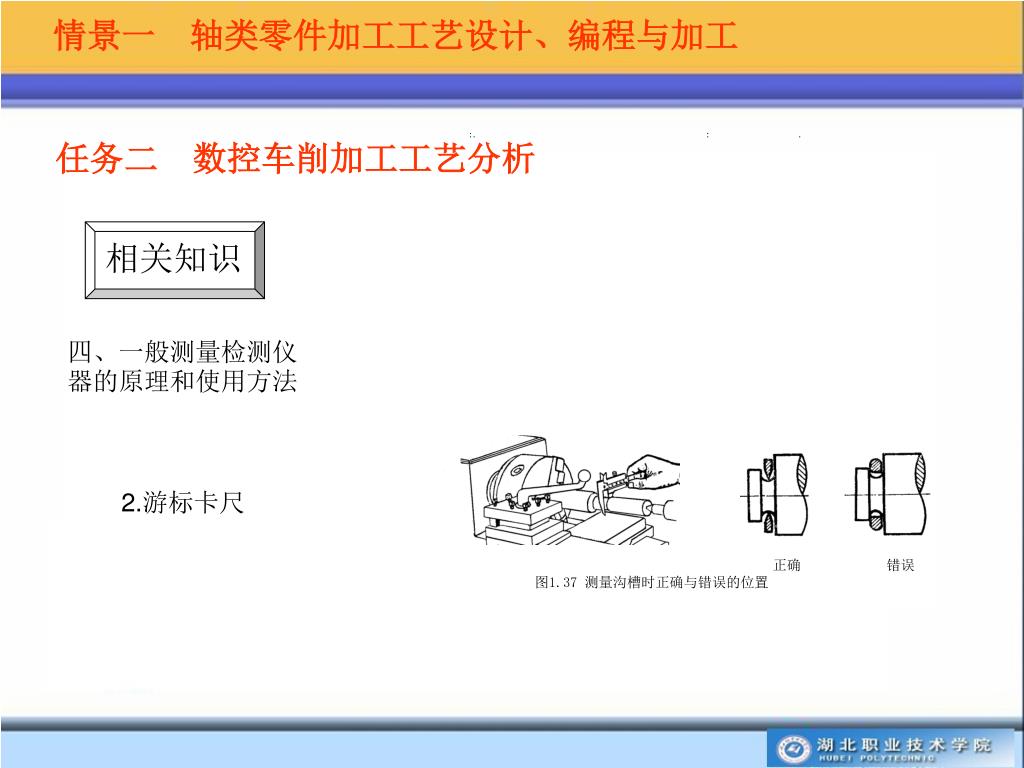

slide49
             正确 错误

图1.37 测量沟槽时正确与错误的位置

情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

四、一般测量检测仪器的原理和使用方法

2.游标卡尺

slide50
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

四、一般测量检测仪器的原理和使用方法

2.游标卡尺

slide51
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

四、一般测量检测仪器的原理和使用方法

2.游标卡尺

slide52
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

四、一般测量检测仪器的原理和使用方法

2.游标卡尺

用游标卡尺测量零件时,不允许过分地施加压力,所用压力应使两个量爪刚好接触零件表面

为了获得正确的测量结果,可以多测量几次。

slide53
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

四、一般测量检测仪器的原理和使用方法

2.游标卡尺

slide54
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

四、一般测量检测仪器的原理和使用方法

3.外径千分尺

图 1.44 0~25mm外径千分尺

外径千分尺的结构

slide55
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

四、一般测量检测仪器的原理和使用方法

3.外径千分尺

图1.45 千分尺的读数

千分尺的工作原理和读数方法

slide56
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

四、一般测量检测仪器的原理和使用方法

3.外径千分尺

图1.46 在车床上使用外径千分尺的方法

千分尺的使用方法

slide57
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

相关知识

四、一般测量检测仪器的原理和使用方法

3.外径千分尺

(a) 单手使用 (b) 双手使用

图1.47 正确使用 图1.48 错误使用

千分尺的使用方法

slide58
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

技能训练

如图1.49所示心轴,毛坯尺寸为Φ40×110,工件材料45钢。分小组讨论完成下列活动:

1、完成零件的工艺分析。

2、制定工艺方案(定位夹紧,选择刀具,切削参数,工艺路线),填写工艺卡片。

3、对已有零件进行检测。

slide59
情景一 轴类零件加工工艺设计、编程与加工

任务二 数控车削加工工艺分析

课堂评估

1、各小组陈述活动过程和结果,其他小组对方案进行评论,教师进行点评,并记录评估结果。

2、记录各小组突出者,以此为依据拉开组内差距。

slide60
情景一 轴类零件加工工艺设计、编程与加工

任务三、对刀及对刀设备的使用

任务要求

1、了解对刀仪的结构原理。

2、能说出常用对刀设备名称、作用。

3、掌握对刀操作技能。

slide61
情景一 轴类零件加工工艺设计、编程与加工

任务三、对刀及对刀设备的使用

相关知识

一、对刀点与换刀点的确定

1.对刀点

(1)对刀点的位置应该容易确定,所选的对刀点应使程序编制简单。

(2)对刀点应选择在容易找正、便于确定零件加工原点的位置。

(3)对刀点应选在加工时检验方便、可靠的位置。

(4)对刀点的选择应有利于提高加工精度。

(5)对刀点应选在夹具定位元件的起始基准上,并将编程原点与定位基准重合。

slide62
情景一 轴类零件加工工艺设计、编程与加工

任务三、对刀及对刀设备的使用

相关知识

一、对刀点与换刀点的确定

2.刀位点

刀位点是指刀具的定位基准点。

图1.50 常用车刀的刀位点

slide63
情景一 轴类零件加工工艺设计、编程与加工

任务三、对刀及对刀设备的使用

相关知识

一、对刀点与换刀点的确定

3.换刀点

换刀点是指刀架转位换刀时的位置

slide64
情景一 轴类零件加工工艺设计、编程与加工

任务三、对刀及对刀设备的使用

相关知识

二、数控车床上的对刀方法

1、采用G92XZ 建立工件坐标系对刀

图1.51 工件坐标系的建立

slide65
情景一 轴类零件加工工艺设计、编程与加工

任务三、对刀及对刀设备的使用

相关知识

二、数控车床上的对刀方法

2、采用G54~G59零点偏置指令建立工件坐标系对刀

4、多刀加工时的对刀――――利用刀具长度补偿功能对刀

3、改变参考点位置,通过回参考点直接对刀

slide66
情景一 轴类零件加工工艺设计、编程与加工

任务三、对刀及对刀设备的使用

相关知识

三、数控车床对刀仪

1.机外对刀仪对刀

图1.52 机外对刀仪

slide67
情景一 轴类零件加工工艺设计、编程与加工

任务三、对刀及对刀设备的使用

相关知识

三、数控车床对刀仪

2.ATC对刀

3.自动对刀

4. ETC-4M型对刀器

slide68
情景一 轴类零件加工工艺设计、编程与加工

任务三、对刀及对刀设备的使用

技能训练

1、在车床上进行对刀操作。

2、收集其他形式的对刀设备,了解其性能、特点。

slide69
情景一 轴类零件加工工艺设计、编程与加工

任务三、对刀及对刀设备的使用

课堂评估

根据对刀操作步骤的正确性、对刀操作的熟练程度进行评估。

slide70
情景一 轴类零件加工工艺设计、编程与加工

任务四、数控车削编程基本指令的熟悉

任务要求

1、掌握机床坐标系的概念,正确判断坐标方向。

2、掌握工件坐标系的概念及工件坐标系的建立方法。

3、掌握数控机床基本指令的格式和编程方法。

4、了解刀具补偿的原理,掌握刀具补偿功能和使用方法。

slide71
图1.55 右手笛卡尔坐标系

情景一 轴类零件加工工艺设计、编程与加工

任务四、数控车削编程基本指令的熟悉

相关知识

一、数控机床坐标系

1 、机床坐标系及运动方向

slide72
情景一 轴类零件加工工艺设计、编程与加工

任务四、数控车削编程基本指令的熟悉

相关知识

一、数控机床坐标系

2 、绝对坐标与增量坐标

1)尽量选在工件图样的基准上,便于计算,减少错误,以利于编程。

2)尽量选在尺寸精度高,粗糙度值低的工件表面上,以提高被加工件的加工精度及同一批零件的一致性。

3)能使工件方便地装夹、测量和检验。

3 、机床原点与机床参考点

4 、工件坐标系

slide73
情景一 轴类零件加工工艺设计、编程与加工

任务四、数控车削编程基本指令的熟悉

相关知识

二、数控编程的内容和方法

1.程序的结构

slide74
情景一 轴类零件加工工艺设计、编程与加工

任务四、数控车削编程基本指令的熟悉

相关知识

二、数控编程的内容和方法

2.程序的格式

N顺序号 G准备功能 X±坐标运动尺寸 Y±坐标运动尺寸 Z±坐标运动尺寸 F进给速度 S主轴转速 M辅助功能 附加指令

slide75
主程序

子程序

%01 (MAIX-PRO)

…………

…………

N20M98L10 ;调用

N21…………

…………

…………

N80M98L10 ;调用

…………

…………

N100M02

%10 (SUB-PRO)

N1000…………

…………

…………

N1100…………

…………

…………

N1200…………

…………

…………

N1500M99

图1.59 主程序与子程序的关系

情景一 轴类零件加工工艺设计、编程与加工

任务四、数控车削编程基本指令的熟悉

相关知识

二、数控编程的内容和方法

3.主程序和子程序

slide76
工件图样

工艺设计

数学处理

编制程序

制作介质

校验修改

情景一 轴类零件加工工艺设计、编程与加工

任务四、数控车削编程基本指令的熟悉

相关知识

二、数控编程的内容和方法

4.数控程序的编制方法及步骤

1)数控程序的编制方法

数控编程的方法有手工编程和自动编程两种。

图1.60 手工编程过程

slide77
编程开始

分析加工图样

确定工艺过程

数值计算

编写程序单

运行调试程序

N

满足要求

Y

制作控制介质

编程结束

图1.61 编程的内容和步骤

情景一 轴类零件加工工艺设计、编程与加工

任务四、数控车削编程基本指令的熟悉

相关知识

二、数控编程的内容和方法

4.数控程序的编制方法及步骤

2)数控编程的具体内容和步骤

slide78
X1

X2

350

10

O1

O2

Z1、Z2

25

图1.62 工件坐标系设定

情景一 轴类零件加工工艺设计、编程与加工

任务四、数控车削编程基本指令的熟悉

相关知识

三、与坐标和坐标系有关的指令

1.工件坐标系设定指令

程序段格式为:G92 X_ Z_

G92指令用来设定刀具在工件坐标系中的坐标值,属于模态指令,其设定值在重新设定之前一致有效。

slide79
情景一 轴类零件加工工艺设计、编程与加工

任务四、数控车削编程基本指令的熟悉

相关知识

三、与坐标和坐标系有关的指令

G54:选定工件坐标系1;

G55:选定工件坐标系2;

G56:选定工件坐标系3;

G57:选定工件坐标系4;

G58:选定工件坐标系5;

G59:选定工件坐标系6;

程序段格式为:G54

2.工件坐标系选择指令

slide80
Z

G17

G19

O

X

G18

Y

图1.63 坐标平面指令

情景一 轴类零件加工工艺设计、编程与加工

任务四、数控车削编程基本指令的熟悉

相关知识

三、与坐标和坐标系有关的指令

3.坐标平面选择指令

G17、G18、G19指令功能为指定坐标平面,都是模态指令,相互之间可以注销。G17、G18、G19分别指定空间坐标系中的XY平面、ZX平面和YZ平面

slide81
情景一 轴类零件加工工艺设计、编程与加工

任务四、数控车削编程基本指令的熟悉

相关知识

三、与坐标和坐标系有关的指令

4.绝对值编程指令与增量值编程指令

绝对值编程指令是G90,增量值编程指令是G91,它们是一对模态指令。

slide82
情景一 轴类零件加工工艺设计、编程与加工

任务四、数控车削编程基本指令的熟悉

相关知识

(2)进给速度单位的设定指令

四、运动路径控制指令

程序段格式为:

G94 F_;或G95 F_

1、 单位设定指令

(1)尺寸单位设定指令

尺寸单位设定指令有G20、G21。其中G20表示英制尺寸,G21表示公制尺寸。G21为缺省值。

slide83
情景一 轴类零件加工工艺设计、编程与加工

任务四、数控车削编程基本指令的熟悉

相关知识

四、运动路径控制指令

1、 单位设定指令

(3)半径和直径编程

图1.64 直径和半径编程方式

半径和直径编程指令分别为G22和G23。注意,华中数控世纪星HNC-21/22T系统的直径/半径编程采用G36/G37代码。

slide84
情景一 轴类零件加工工艺设计、编程与加工

任务四、数控车削编程基本指令的熟悉

相关知识

四、运动路径控制指令

2、快速定位指令

程序段格式为:

G00X_ Z_

slide85
情景一 轴类零件加工工艺设计、编程与加工

任务四、数控车削编程基本指令的熟悉

相关知识

四、运动路径控制指令

3、方向定位指令

程序段格式为:

G60 X_ Z_

slide86
情景一 轴类零件加工工艺设计、编程与加工

任务四、数控车削编程基本指令的熟悉

相关知识

四、运动路径控制指令

4、线性进给指令

程序段格式为:

G01 X_ Z_ F_

图1.65 直线插补指令G01

在华中数控系统中

倒直角的格式是:G01 X(U)_ Z(W)_C_

倒圆角的格式是:G01 X(U)_Z(W)_R_

slide87
情景一 轴类零件加工工艺设计、编程与加工

任务四、数控车削编程基本指令的熟悉

相关知识

四、运动路径控制指令

暂停指令G04主要用于如下几种情况:

1)横向切槽、倒角、车顶尖孔时,为了得到光滑平整的表面,使用暂停指令,使刀具在加工表面位置停留几秒钟再退刀。

2)对盲孔进行车削加工时,刀具进给到孔底位置,用暂停指令使刀具作非进给光整切削,然后再退刀,保证孔底平整。

3)车台阶轴清根时,刀具短时间内实现无进给光整加工,可以得到平整表面。

5、暂停指令

其程序段格式为:

G04X_(或P_)

slide88
情景一 轴类零件加工工艺设计、编程与加工

任务四、数控车削编程基本指令的熟悉

相关知识

五、辅助功能及其他功能指令

(4)M03、M04、M05——主轴正转、反转、停止指令

1、辅助功能指令

(5)M06——自动换刀指令

(1)M00——程序停止指令

(6)M07、M08、M09——冷却液开关指令

(2)M01——计划停止指令

(7)M30——程序结束指令

(3)M02——程序结束指令

(8)M98、M99——子程序调用与返回指令

slide89
情景一 轴类零件加工工艺设计、编程与加工

任务四、数控车削编程基本指令的熟悉

相关知识

五、辅助功能及其他功能指令

(2)进给功能指令F

2、其他功能指令

①切向进给速度的恒定控制

(1)刀具功能指令T

②进给量设定G94/G95

① “T”指令编程

③进给速度的调整

②“T、D”指令编程

④快速移动速度

slide90
情景一 轴类零件加工工艺设计、编程与加工

任务四、数控车削编程基本指令的熟悉

相关知识

五、辅助功能及其他功能指令

2、其他功能指令

(3)主轴转速功能指令S

用G97和G96分别指令单位为r/min或m/min

slide91
情景一 轴类零件加工工艺设计、编程与加工

任务四、数控车削编程基本指令的熟悉

技能训练

在数控车床上对基本指令进行练习,熟悉并掌握各指令的含义、功能及应用

slide92
情景一 轴类零件加工工艺设计、编程与加工

任务四、数控车削编程基本指令的熟悉

课堂评估

按学生对指令的掌握程度评估。

slide93
情景一 轴类零件加工工艺设计、编程与加工

任务五、轴类零件加工

任务要求

1、掌握单一循环指令的格式及使用过程中要注意的问题。

2、掌握轴类零件加工的工艺过程。

3、掌握轴类零件加工程序的编制方法。

4、掌握轴类零件加工的实际操作。

slide94
情景一 轴类零件加工工艺设计、编程与加工

任务五、轴类零件加工

相关知识

一、相关循环指令

(一)轴类零件的结构特点

1.结构特点

图1.66 轴类零件的几种常见形式

slide95
情景一 轴类零件加工工艺设计、编程与加工

任务五、轴类零件加工

相关知识

一、相关循环指令

(一)轴类零件的结构特点

2.工艺路线

图1.67加工工艺路线

slide96
情景一 轴类零件加工工艺设计、编程与加工

任务五、轴类零件加工

相关知识

一、相关循环指令

(二)固定循环

1.简单固定循环

(1) 圆柱面内(外)径切削循环

程序段格式为:

G80 X_ Z_ F_

slide97
情景一 轴类零件加工工艺设计、编程与加工

任务五、轴类零件加工

相关知识

一、相关循环指令

(二)固定循环

1.简单固定循环

(2) 圆锥面内(外)径切削循环

程序段格式为:

G80 X_ Z_ I_ F_

slide98
情景一 轴类零件加工工艺设计、编程与加工

任务五、轴类零件加工

相关知识

程序段格式如下:

G71 U(△d) R(e) P(ns) Q(nf) X(△u) Z(△w) F S T

N(ns) ……

……

N(nf) ……

一、相关循环指令

(二)固定循环

2.复合固定循环

1)内(外)径粗车复合循环G71

slide99
情景一 轴类零件加工工艺设计、编程与加工

任务五、轴类零件加工

相关知识

程序段格式如下:

G73 U(△i) W(△k)R(d) P(ns) Q(nf) X(△u) Z(△w) F S T

N(ns) ……

……

N(nf) ……

一、相关循环指令

(二)固定循环

2.复合固定循环

2)封闭轮廓复合循环G73

slide100
情景一 轴类零件加工工艺设计、编程与加工

任务五、轴类零件加工

相关知识

二、任务下达

slide101
情景一 轴类零件加工工艺设计、编程与加工

任务五、轴类零件加工

相关知识

5.填写工艺文件

三、工艺分析及程序编制

6.编制加工程序

1.零件图分析

2.确定装夹方案

3.确定加工顺序及走刀路线

4.刀具及切削用量的选择

slide102
情景一 轴类零件加工工艺设计、编程与加工

任务五、轴类零件加工

相关知识

三、工艺分析及程序编制

5.填写工艺文件

心轴数控加工工序卡1

slide103
心轴数控加工工序卡2

情景一 轴类零件加工工艺设计、编程与加工

任务五、轴类零件加工

相关知识

三、工艺分析及程序编制

5.填写工艺文件

心轴数控加工工序卡2

slide104
心轴数控加工工序卡2

情景一 轴类零件加工工艺设计、编程与加工

任务五、轴类零件加工

%0002

G90 M03 S800

T0101

G00 X60 Z2M08

G71 U1.5 R1 P10 Q20 X0.4 Z0.2 F150

N10 G01 X25.969 Z2 F100 S1500

X31.969 Z-1

Z-37

X36.2

X40 Z―75

Z―77

X49.963

N20 Z―91

G00 X80

Z100

T0202

S600

G00 X37 Z-37

G01 X25 F20

G04 X1

G01 X37

G00 X55

Z-99

G01 X24.969

G04 X1

X45

Z-94

X24.969

G04 X1

X45

G00 X80

Z100

M05M09

M02

相关知识

三、工艺分析及程序编制

6.编制加工程序

%0001

G90 M03 S800

T0101

G00 X60 Z2M08

G71 U1.5 R1 P10 Q20 X0.4 Z0.2 F150

N10 G01 X22 Z2 F100 S1500

X28 Z-1

Z-25

X29.969 Z―26

Z―62

X40

X41.963Z―63

N20 Z―84

G00 X80

Z100

T0202

S600

G00 X30 Z-25

G01 X25 F20

G04 X1

G01 X26

X32 Z-22

X45

G00 X80

Z100

M05M09

M02

slide105
情景一 轴类零件加工工艺设计、编程与加工

任务五、轴类零件加工

相关知识

四、加工操作过程

程序输入→程序检测→工件安装→车刀安装→工件坐标设置与对刀→坐标和刀补检查→自动(单段)运行车削→尺寸检查与控制。

slide106
情景一 轴类零件加工工艺设计、编程与加工

任务五、轴类零件加工

技能训练

按图纸要求对零件进行工艺过程分析,编制加工程序,并实际加工工件。要求对输入和调出程序、装夹工件、对刀、设置参数、操作机床加工零件等活动进行反复训练。

slide107
情景一 轴类零件加工工艺设计、编程与加工

任务五、轴类零件加工

课堂评估

按照加工出的零件产品尺寸精度、操作机床的能力评估。

slide108
情景一 轴类零件加工工艺设计、编程与加工

任务六 拓展知识――SIEMENS系统G、M功能代码介绍

一、SIEMENS系统程序编制说明

二、SIEMENS系统G功能代码

三、SIEMENS系统M功能代码

ad
