Presentation Transcript
ecograf a intraoperatoria en el abdomen superior eio t cnica im genes y trucos

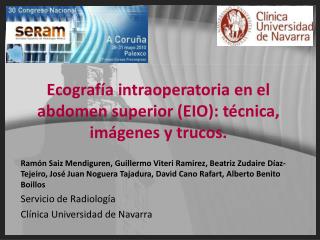

Ecografíaintraoperatoria en el abdomen superior (EIO): técnica, imágenes y trucos.

Ramón Saiz Mendiguren, Guillermo Viteri Ramirez, Beatriz Zudaire Díaz-Tejeiro, José Juan Noguera Tajadura, David Cano Rafart, Alberto Benito Boillos

Servicio de Radiología

Clínica Universidad de Navarra

objetivo docente
ObjetivoDocente
  • El objetivo de este póster es conocer algunas de las utilidades y trucos de la EIO como herramienta diagnóstica, como ayuda en la planificación y actuación quirúrgica y en el control de algunos tratamientos complementarios de la patología abdominal en el quirófano
resumen
Resumen
  • Una de las ventajas de la EIO es que proporciona al cirujano información diagnóstica y de estadiaje en tiempo real, lo que puede llevar a modificar el tipo de cirugía
  • El radiólogo que realiza la EIO debe conocer lo más relevante de la anatomía intraoperatoria y vascular así como los hallazgos normales y anormales. Además debe de conocer y evitar los “pitfalls” para que no interfieran en el diagnóstico y tratamiento
equipo
Equipo
  • La EIO se puede realizar en cirugía abierta o en laparoscópica
  • Ambas se realizan por contacto directo, apoyando el transductor en la superficie de la estructura a estudiar
  • Generalmente los transductores que se usan para EIO tienen entre 5 - 10MHz
equipo1
Equipo
  • Para el correcto estudio intraoperatorio el transductor debe:
    • Acomodarse fácilmente en la palma de la mano y entre los dedos
    • Es importante que se disponga de Doppler color y Doppler pulsado
t cnicas de esterilizaci n
Técnicas de esterilización
  • La forma más fácil es la utilización de una funda estéril de plástico
  • Esta funda debe ser suficientemente larga para cubrir el cable del transductor y debe de ajustarse al transductor para evitar artefactos
    • Hay que tener cuidado con fundas poco ajustadas porque pueden rasgarse por instrumentos quirúrgicos
t cnicas de esterilizaci n1
Técnicas de esterilización
  • La esterilización con gas a alta temperatura (óxido de etileno) se puede utilizar para esterilizar el transductor y el cable
  • El principal problema es que el proceso dura entre 16-24 horas por lo que el transductor se puede utilizar únicamente una vez al día
    • Algunas casas comerciales no lo recomiendan porque el calor puede dañar el recubrimiento de la cabeza del transductor
t cnicas de esterilizaci n2
Técnicas de esterilización
  • Otras técnicas menos usadas son la esterilización con
    • Solución de Glutaraldehido (inmersión de 4h). El problema es que este compuesto induce una reacción visceral inflamatoria
    • Gas (Peróxido de Hidrógeno) a baja temperatura. Tarda 3 horas, la ventaja es que permite esterilizar transductores sensibles al calor (estudios recientes muestran que no es tan efectivo con la esterilización con calor)
eio del h gado

Hígado

EIO del Hígado
  • Para estudiar el hígado se deben realizar “pases” en zigzag por su superficie, generalmente de izquierda a derecha.
eio del h gado1

Hígado

EIO del Hígado
  • Las lesiones superficiales son difíciles de estudiar. (Llenar el campo con suero salino puede ayudar a estudiarlas mejor)

Fig. 1 – Campo relleno con suero salino para estudiar más fácilmente una lesión en la glándula suprarrenal (flecha amarilla)

eio del h gado2
EIO del Hígado

Hígado

Se debe aplicar una presión suave con el transductor porque la VCI retrohepática puede colapsarse fácilmente comprometiendo el retorno venoso

eio del h gado3

Hígado

EIO del Hígado
  • Siempre estudiar la arteria hepática y sus variantes porque puede cambiar el acceso o la técnica quirúrgica

Fig. 2 - Reconstrucción con Volume Rendering donde se observa un origen aberrante de la arteria hepática propia desde la arteria mesentérica superior (flecha amarilla)

eio del h gado4

Hígado

EIO del Hígado
  • El tamaño y situación de las venas supra-hepáticas y la existencia de venas supra-hepáticas accesorias también interesa al cirujano porque puede modificar la cirugía
    • Esto es especialmente importante en la cirugía de transplante hepático de donante vivo
eio del h gado5

Hígado

EIO del Hígado
  • El margen de resección de un segemntohepáticoes, generalmente, ecogénicoporquepequeñascantidades de airepenetran en el parénquima y sinusoidestras la cauterización

Fig. 3 – El margen de resección hepático se observa ecogénico por la presencia de pequeñas burbujas de aire (flecha amarilla)

eio del h gado6

Hígado

EIO del Hígado
  • El aire se puede acumular cerca de la vena cava, en la fosa vesicular o en material quirúrgico (gasas…) y puede simular aire intravenoso o producir sombra acústica

Fig. 4 – Acumulación de aire retro-hepática durante la cirugía, que provoca sombra acústica posterior y artefacto de reverberación (flecha amarilla)

aplicaciones

Hígado

Aplicaciones
  • Búsqueda de lesiones
    • La resolución de los transductores actuales permite la identificación de lesiones de hasta 2mm
aplicaciones1

Hígado

Aplicaciones
  • Caracterización de lesiones
    • Infiltración grasa (Blando y deformable a la presión ecográfica)
      • Suele ocurrir en pacientes con cirrosis o que han recibido quimioterapia

Fig. 5. – Inflitración grasa observada en una EIO (flecha amarilla)

aplicaciones2

Hígado

Aplicaciones
  • Caracterización de lesiones
    • Hemangiomas (Blandos a la presión, no tienen flujo con Doppler)

Fig. 6 – Pequeño hemangioma observado durante una EIO (flecha amarilla), blando a la compresión y sin flujo en el estudio Doppler (no mostrado)

aplicaciones3
Aplicaciones

Hígado

  • Caracterización de lesiones
    • Las metástasis de cáncer de colon generalmente están rodeadas por un halo hipoecoico. A veces son isoecoicas y se pueden identificar por oclusión o desplazamiento de vasos
aplicaciones4

Hígado

Aplicaciones

Fig. 8a y 8b - Metástasis ce cáncer de colon estudiadas durante una cirugía para resección de las mismas. Se pueden ver sus bordes mal definidos y su halo hipoecoico. (flechas amarillas)

aplicaciones5

Hígado

Aplicaciones
  • Caracterización de lesiones
    • En las metástasis hepáticas de tumores mucinosos se pueden observar pequeñas calcificaciones con sombra acústica posterior

Fig. 9 – Área cental calcificada, con sombra acústica posterior, en una metástasis de cáncer mucinoso de colon (Flecha amarilla). Obsérvese el halo hipoecoico alrededor de la lesión.

aplicaciones6

Hígado

Aplicaciones
  • Guía para la resección tumoral y metasta-sectomía
    • Debido a que el carcinoma hepatocelular generalmente produce invasión vascular y las metástasis hepáticas a veces también, el sistema arterial y portal siempre deben de ser evaluados
aplicaciones7

Hígado

Aplicaciones
  • Guía para la resección tumoral y metasta-sectomía
    • Se debe estudiar el hilio hepático en busca de adenopatías

Fig. 10 – Adenopatía en el hilio hepático (flecha amarilla) entre la VCI (flecha marrón) y la vena porta (flecha azul)

aplicaciones8

Hígado

Aplicaciones
  • Guía para la resección tumoral y metasta-sectomía
    • Generalmente cuando se identifica una lesión, el cirujano cauteriza la cápsula hepática sobre la lesión para marcar el acceso quirúrgico

Cuando estudiamos esto con EIO la zona cauterizada produce sombra acústica posterior por la presencia de gas en el margen de la resección

aplicaciones9

Hígado

Aplicaciones
  • Estudio de la permeabilidad vascular
    • El radiólogo debe conocer la anatomía vascular hepática normal y las posibles variantes anatómicas
    • No se debe de aplicar una presión excesiva porque se puede colapsar la vena cava inferior
aplicaciones10

Hígado

Aplicaciones
  • Estudio de la permeabilidad vascular
    • Cuando se identifica un trombo en un vaso es importante diferenciar entre un trombo asociado al tumor y un trombo tumoral

El trombo tumoral tiene pulsatilidad arterial al estudiarlo con Doppler Color o Espectral

aplicaciones11

Hígado

Aplicaciones
  • Estudio de la permeabilidad vascular
    • Siempre hay que descartar la presencia de trombosis es áreas críticas como la confluencia de las venas suprahepáticas, la aurícula izquierda y la vena cava intra y extrahepática
aplicaciones12

Hígado

Aplicaciones
  • Trasplante hepático
    • En el trasplante hepático de cadáver se puede utilizar la EIO para el estudio vascular (permeabilidad, variantes anatómicas) y la valoración de las anastomosis
    • La EIO aporta información muy importante en el trasplante hepático de donante vivo para ayudar a identificar el plano de resección y localizar la presencia de vasos hepáticos accesorios, especialmente de venas suprahepáticas
aplicaciones13

Hígado

Aplicaciones
  • EIO como guía para la ablación tumoral
    • Alcoholización tumoral
    • Ablación con microondas
    • Ablación con Radiofrecuencia
aplicaciones14
Aplicaciones

Hígado

11b

11a

Fig. 11 – Ablación con radiofrecuencia (RF) de metástasis de ádenocarcinoma de colon. Se observa la aguja de RF (flecha azul) en el centro de la lesión (11a) y tras el tratamiento (11b) un área ecogénica por la presencia de pequeñas burbujas de aire post-RF (flechas amarillas).

eio de la v a biliar

Vía Biliar

EIO de la Vía Biliar
  • La EIO de la vía biliar ayuda a localizar y caracterizar patología del la vía biliar intra y extrahepática
  • Aporta información sobre la relación entre tumores, conductos biliares y vasos hepáticos
eio de la v a biliar1

Vía Biliar

EIO dela Vía Biliar
  • Técnica de estudio
    • Vía biliar intrahepática: se estudia con el transductor directamente sobre la superficie hepáticaLos radicales periféricos no se ven a no ser que estén dilatados
    • Vía biliar extrahepática: situando el transductor sobre el hígado o la cabeza del páncreas

Fig. 12 – Vía biliar intrahepática dilatada (flecha azul) periféricamente a una obstrucción provocada por una metástasis de adenocarcinoma de colon (flecha amarilla).

eio de la v a biliar2

Vía Biliar

EIO de la Vía Biliar
  • El conocimiento de la anatomía biliar es importante para localizar la patología y puede tener gran valor en la planificación quirúrgica
  • Una de sus principales aplicaciones es en el screening de litiasis en la vía biliar principal durante o inmediatamente tras una colecistectomía
ves cula biliar

Vesícula Biliar

Vesícula Biliar
  • La vesícula biliar se estudia mejor colocando el transductor sobre el hígado
  • La colecistitis crónica puede producir cambios inflamatorios asociados en el conducto cístico y/o en la vía biliar intra y extrahepática
ves cula biliar1

Vía Biliar

Vesícula Biliar
  • Hay que tener en cuenta que los cambios inflamatorios crónicos pueden simular enfermedad maligna

Fig. 13 – Engrosamiento de las paredes de la vesícula biliar (flecha amarilla) en un paciente con ascitis de larga ecolución y cambios inflamatorios crónicos, con barro biliar.

p ncreas

Páncreas

Páncreas
  • El páncreas es un órgano difícil de estudiar con la ecografía transabdominal, sin embargo se puede estudiar con gran precisión con la EIO
  • EIO del páncreas es una técnica que permite la localización de adenomas funcionantes y adenocarcinomas pancreáticos
p ncreas1

Vía Biliar

Páncreas
  • Los adenomas pancreáticos son masas generalmente hipoecoicas, solitarias, pequeñas, redondeadas y de bordes bien definidos

Fig. 14 – EIO para la resección de un adenoma pancreático (flecha amarilla). Obsérvese que tiene una baja ecogenicidad con respecto al parénquima pancreático sano, bordes redondeados y bien definidos. Suelen ser de pequeño tamaño.

p ncreas2

Vía Biliar

Páncreas
  • Los adenocarcinomas pancreáticos generalmente tienen márgenes irregulares o invisibles debido a la infiltración de tejidos adyacentes

Fig. 15 – Adenocarcinoma pancreático estudiado con EIO. Obsérvense sus márgenes mal definidos (flechas amarillas) debido a la infiltración de los tejidos adyacentes. En esta paciente se diagnósticó infiltración vascular de la vena esplénica durante la EIO.

aplicaciones eio pancre tica

Vía Biliar

Aplicaciones EIO pancreática
  • Determinar la relación entre un adenoma intrapancreático del conducto pancreático ya que esto va a condicionar si el tratamiento será la enucleación tumoral o la resección pancreática
  • Esto puede disminuir la incidencia de fístulas pancreáticas y la formación de pseudoquistes que se producen por la lesión del conducto pancreático durante la cirugía
conclusiones
Conclusiones

La EIO es una técnica que aporta información diagnóstica y de estadiaje durante la cirugía, contribuye a la toma de decisiones quirúrgicas y puede modificar la intervención

La gan ventaja de la EIO es la capacidad de dar información anatómica durante la cirugía, que puede ayudar a decidir el tipo de actuación quirúrgica y el grado de resección necesario para extirpar el tumor

slide41

Ramón Saiz Mendiguren, Guillermo ViteriRamirez, Beatriz Zudaire Díaz Tejeiro, José Juan Noguera Tajadura, David Cano Rafart, Alberto Benito Boillos

rsaiz@unav.es

Servicio de Radiología

Clínica Universidad de Navarra
