  1. NGBOSS整体功能介绍 讲师：李宗坚 日期：2013年6月

  2. 3 3 3 3 3 内容大纲 NGBOSS总体架构 1 NGBOSS核心功能架构 1 2 融合计费的计费流程介绍 3 4 在线计费引擎业务介绍 离线计费引擎框架介绍 5

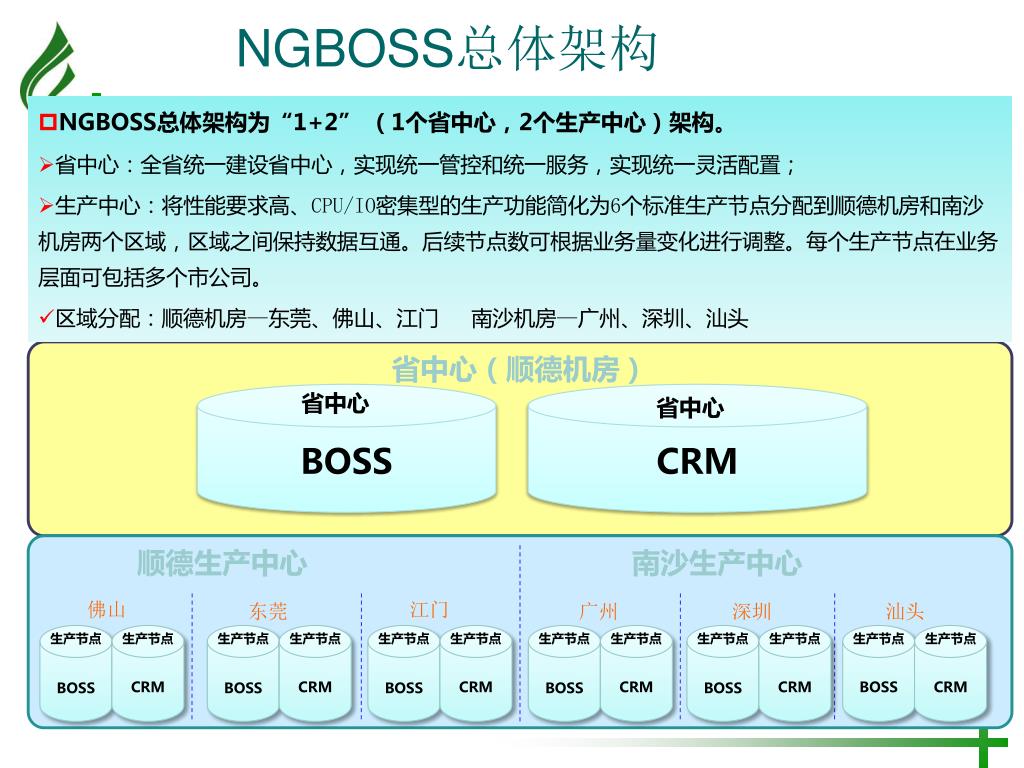

  3. NGBOSS总体架构 • NGBOSS总体架构为“1+2” （1个省中心，2个生产中心）架构。 • 省中心：全省统一建设省中心，实现统一管控和统一服务，实现统一灵活配置； • 生产中心：将性能要求高、CPU/IO密集型的生产功能简化为6个标准生产节点分配到顺德机房和南沙机房两个区域，区域之间保持数据互通。后续节点数可根据业务量变化进行调整。每个生产节点在业务层面可包括多个市公司。 • 区域分配：顺德机房—东莞、佛山、江门 南沙机房—广州、深圳、汕头 省中心（顺德机房） 省中心 BOSS CRM 省中心 顺德生产中心南沙生产中心 佛山 江门 东莞 广州 深圳 汕头 生产节点 生产节点 生产节点 生产节点 生产节点 生产节点 生产节点 生产节点 生产节点 生产节点 生产节点 生产节点 CRM CRM CRM CRM CRM BOSS CRM BOSS BOSS BOSS BOSS BOSS

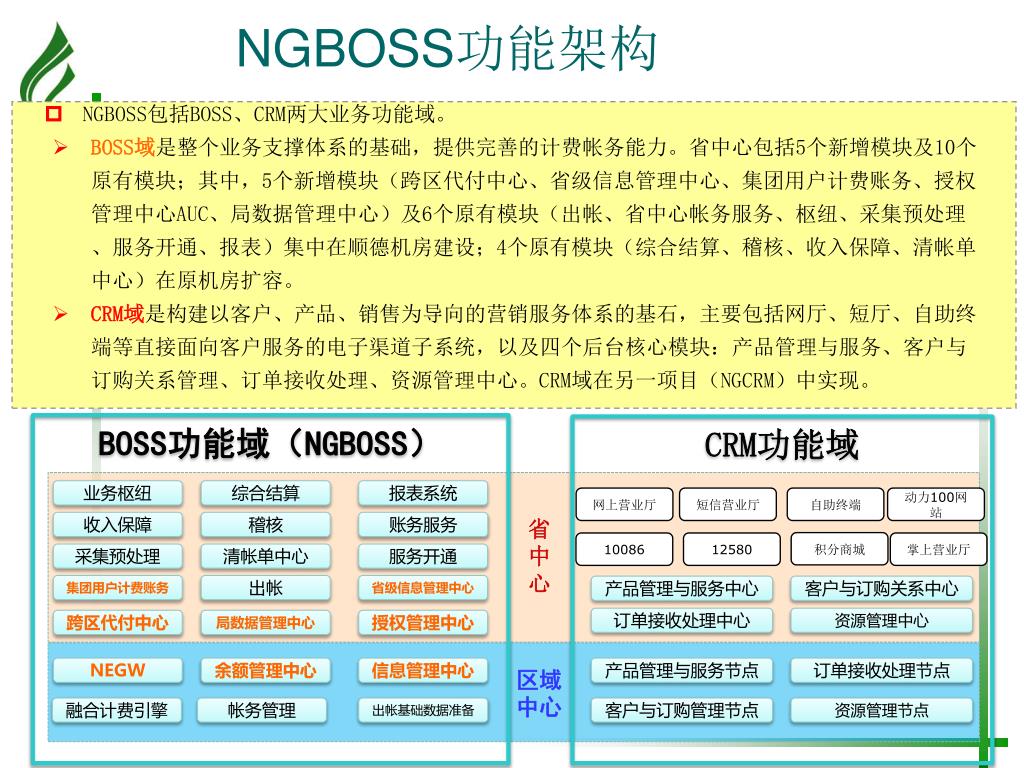

  4. NGBOSS功能架构 • NGBOSS包括BOSS、CRM两大业务功能域。 • BOSS域是整个业务支撑体系的基础，提供完善的计费帐务能力。省中心包括5个新增模块及10个原有模块；其中，5个新增模块（跨区代付中心、省级信息管理中心、集团用户计费账务、授权管理中心AUC、局数据管理中心）及6个原有模块（出帐、省中心帐务服务、枢纽、采集预处理、服务开通、报表）集中在顺德机房建设；4个原有模块（综合结算、稽核、收入保障、清帐单中心）在原机房扩容。 • CRM域是构建以客户、产品、销售为导向的营销服务体系的基石，主要包括网厅、短厅、自助终端等直接面向客户服务的电子渠道子系统，以及四个后台核心模块：产品管理与服务、客户与订购关系管理、订单接收处理、资源管理中心。CRM域在另一项目（NGCRM）中实现。 BOSS功能域（NGBOSS） CRM功能域 业务枢纽 综合结算 报表系统 网上营业厅 短信营业厅 自助终端 动力100网站 省 中 心 收入保障 稽核 账务服务 积分商城 10086 12580 掌上营业厅 采集预处理 清帐单中心 服务开通 集团用户计费账务 出帐 省级信息管理中心 产品管理与服务中心 客户与订购关系中心 订单接收处理中心 资源管理中心 跨区代付中心 局数据管理中心 授权管理中心 NEGW 余额管理中心 信息管理中心 产品管理与服务节点 订单接收处理节点 区域 中心 融合计费引擎 帐务管理 出帐基础数据准备 客户与订购管理节点 资源管理节点

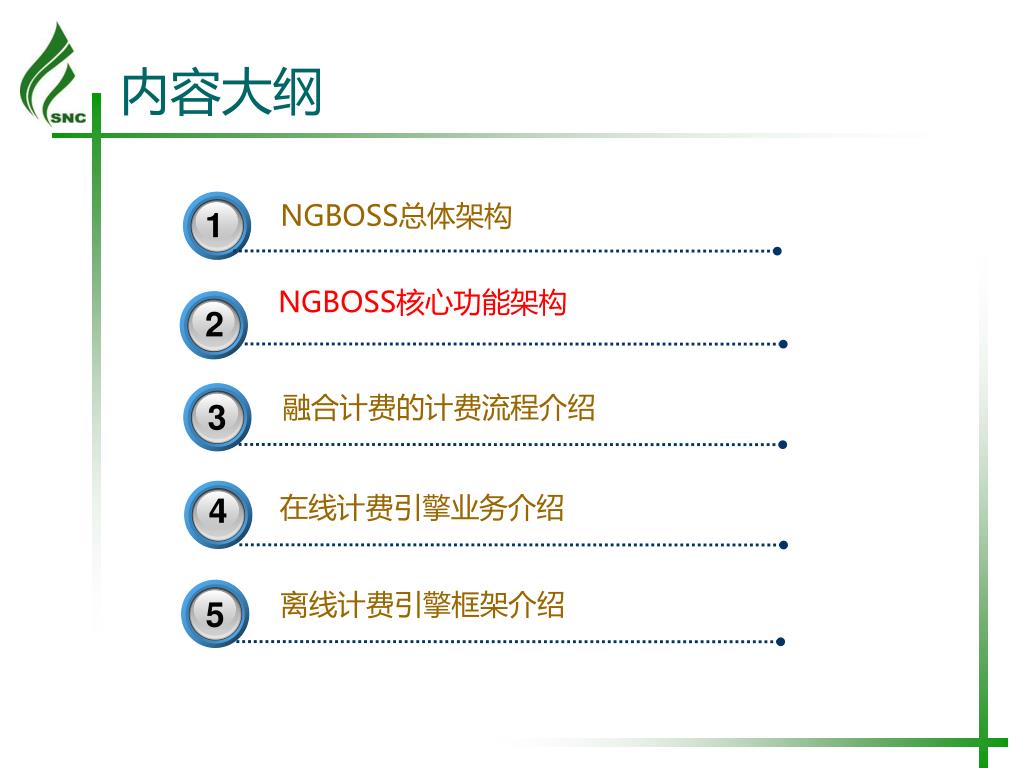

  5. 3 3 3 3 3 内容大纲 NGBOSS总体架构 1 NGBOSS核心功能架构 1 2 融合计费的计费流程介绍 3 4 在线计费引擎业务介绍 离线计费引擎框架介绍 5

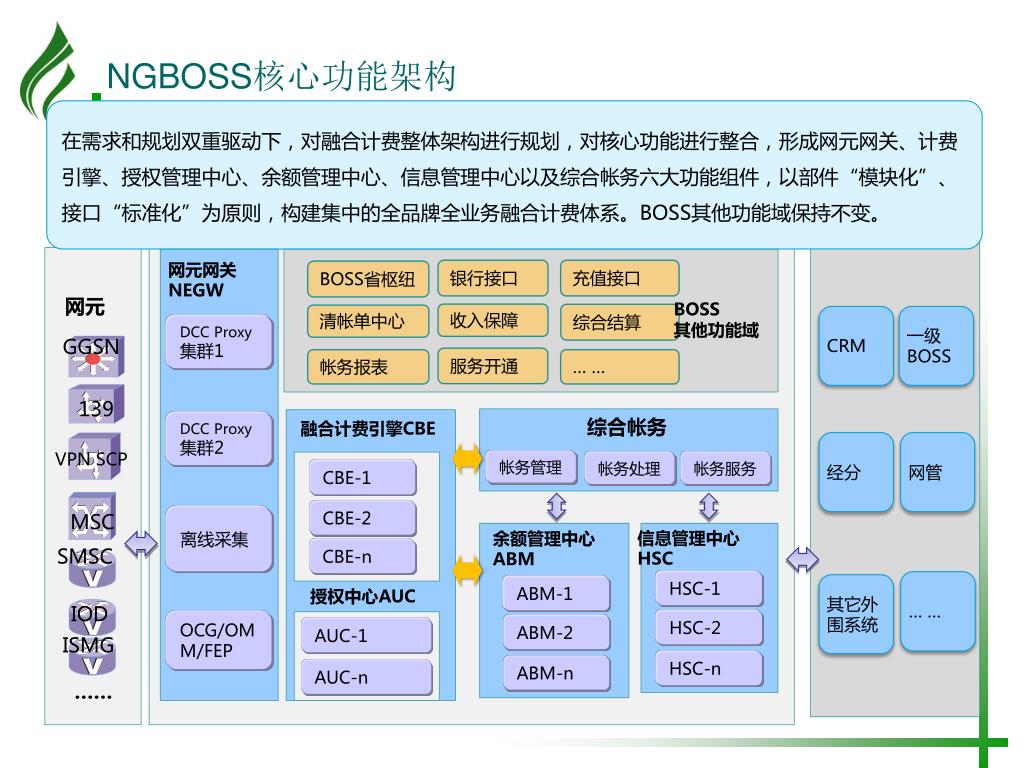

  6. NGBOSS核心功能架构 在需求和规划双重驱动下，对融合计费整体架构进行规划，对核心功能进行整合，形成网元网关、计费引擎、授权管理中心、余额管理中心、信息管理中心以及综合帐务六大功能组件，以部件“模块化”、接口“标准化”为原则，构建集中的全品牌全业务融合计费体系。BOSS其他功能域保持不变。 网元网关 NEGW 银行接口 充值接口 BOSS省枢纽 网元 BOSS 其他功能域 收入保障 综合结算 清帐单中心 DCC Proxy集群1 GGSN 服务开通 帐务报表 … … CRM 一级BOSS 139 综合帐务 DCC Proxy集群2 融合计费引擎CBE 经分 网管 VPN SCP 帐务管理 帐务处理 帐务服务 CBE-1 … … 其它外围系统 CBE-2 MSC 离线采集 信息管理中心HSC 余额管理中心ABM SMSC CBE-n HSC-1 ABM-1 授权中心AUC IOD HSC-2 OCG/OMM/FEP ABM-2 AUC-1 ISMG HSC-n ABM-n AUC-n ……

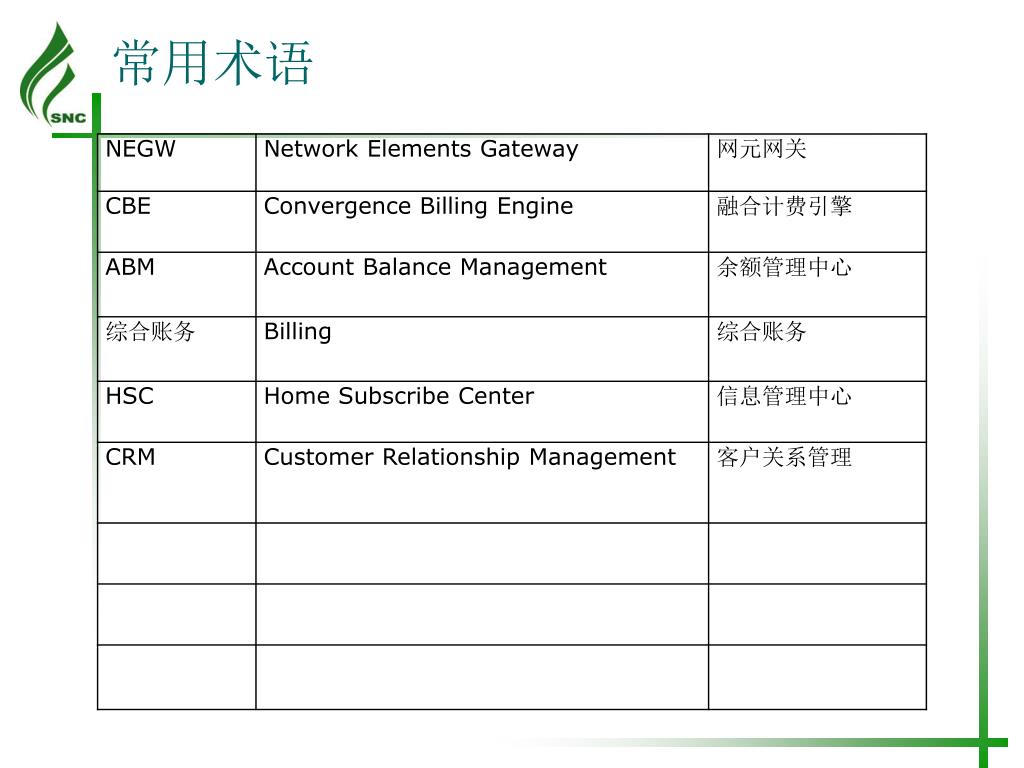

  7. 常用术语

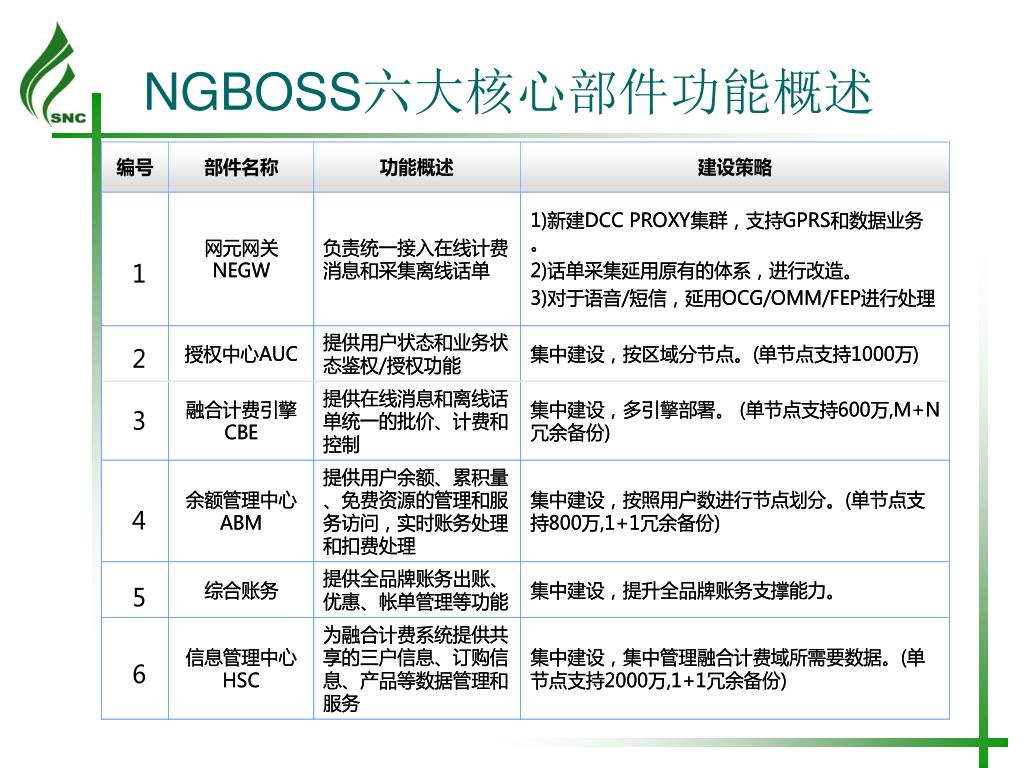

  8. NGBOSS六大核心部件功能概述

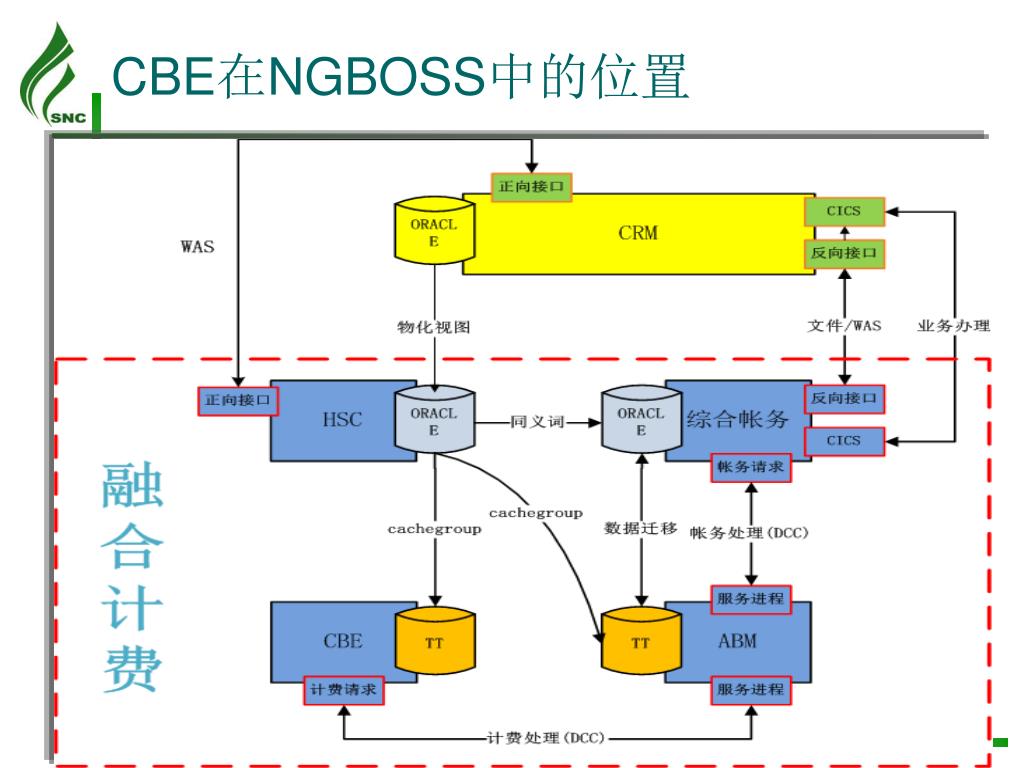

  9. CBE在NGBOSS中的位置

  10. 3 3 3 3 3 内容大纲 NGBOSS总体架构 1 NGBOSS核心功能架构 1 2 融合计费的计费流程介绍 3 4 在线计费引擎业务介绍 离线计费引擎框架介绍 5

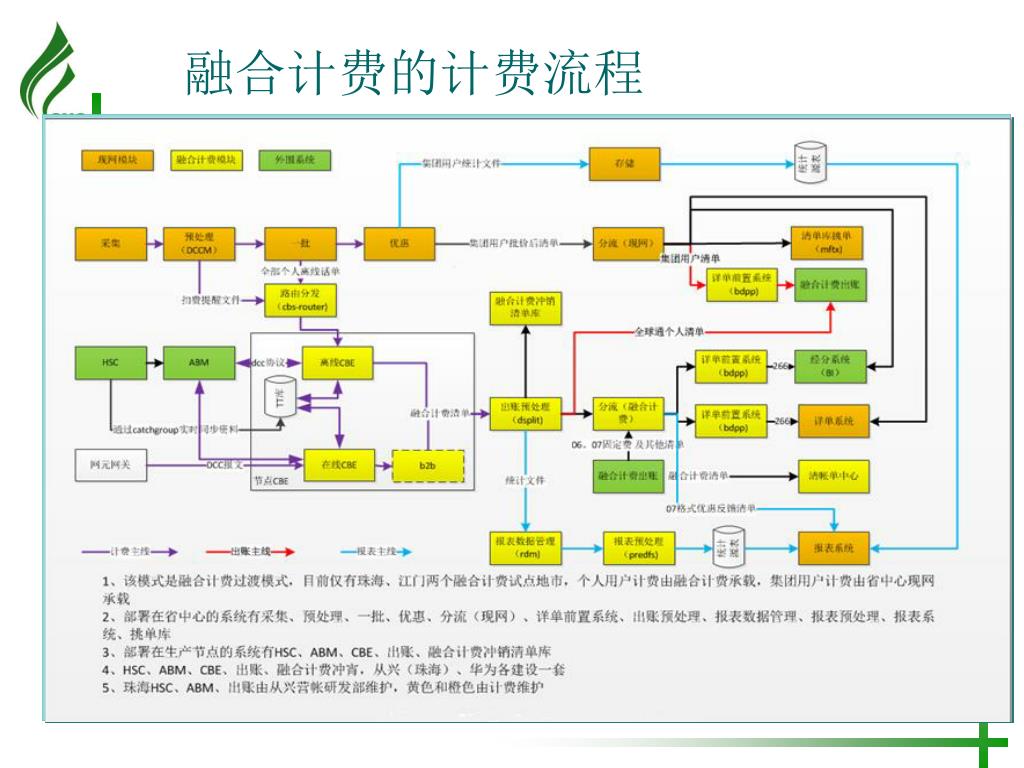

  11. 融合计费的计费流程

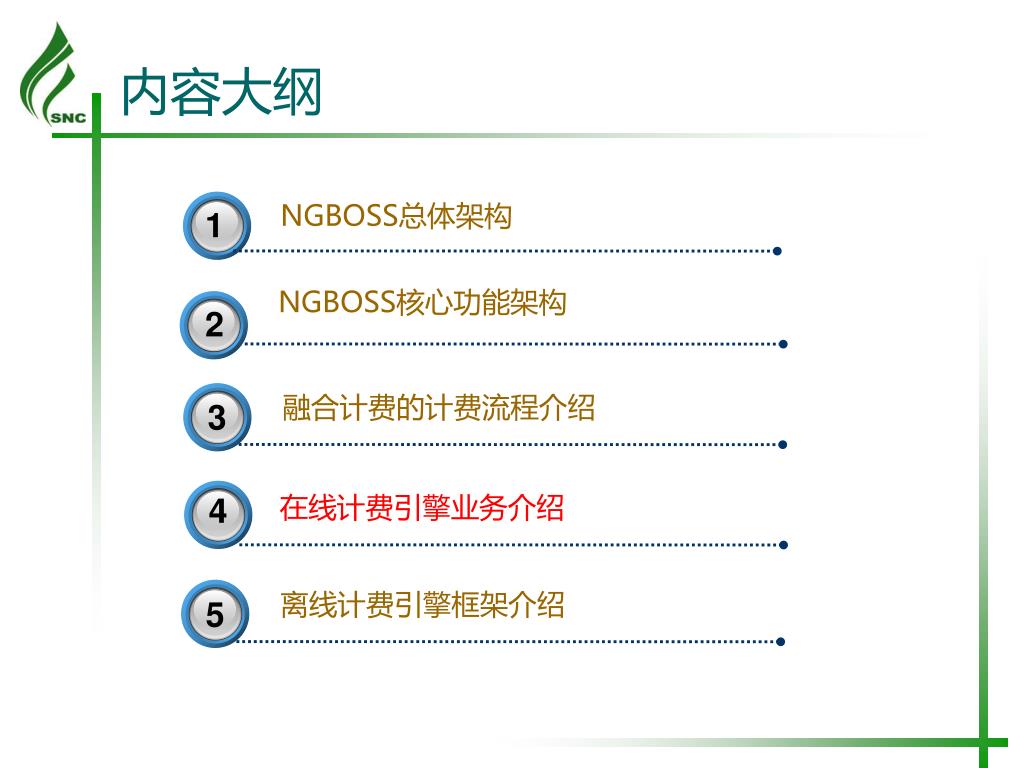

  12. 3 3 3 3 3 内容大纲 NGBOSS总体架构 1 NGBOSS核心功能架构 1 2 融合计费的计费流程介绍 3 4 在线计费引擎业务介绍 离线计费引擎框架介绍 5

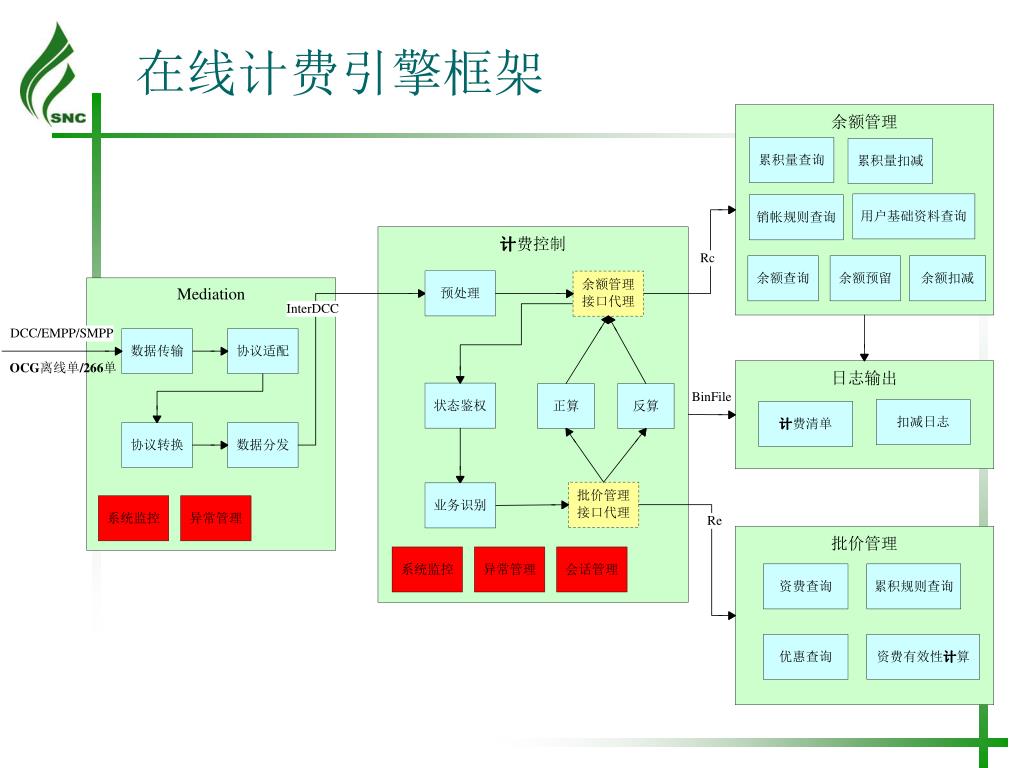

  13. 在线计费引擎框架

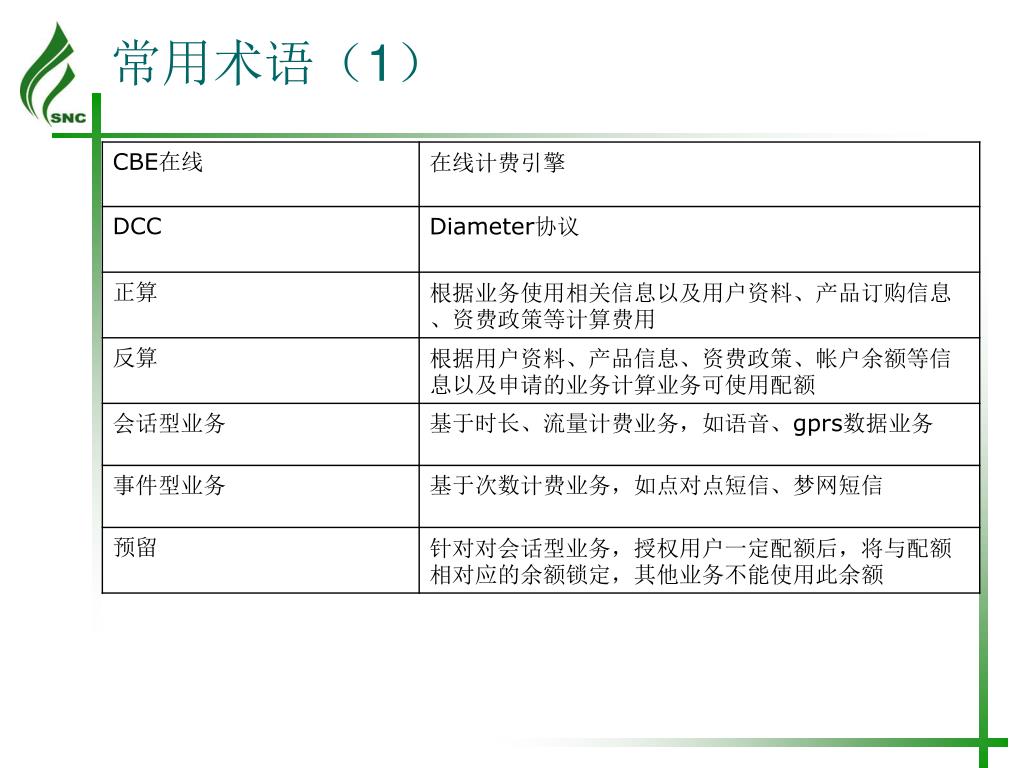

  14. 常用术语（1）

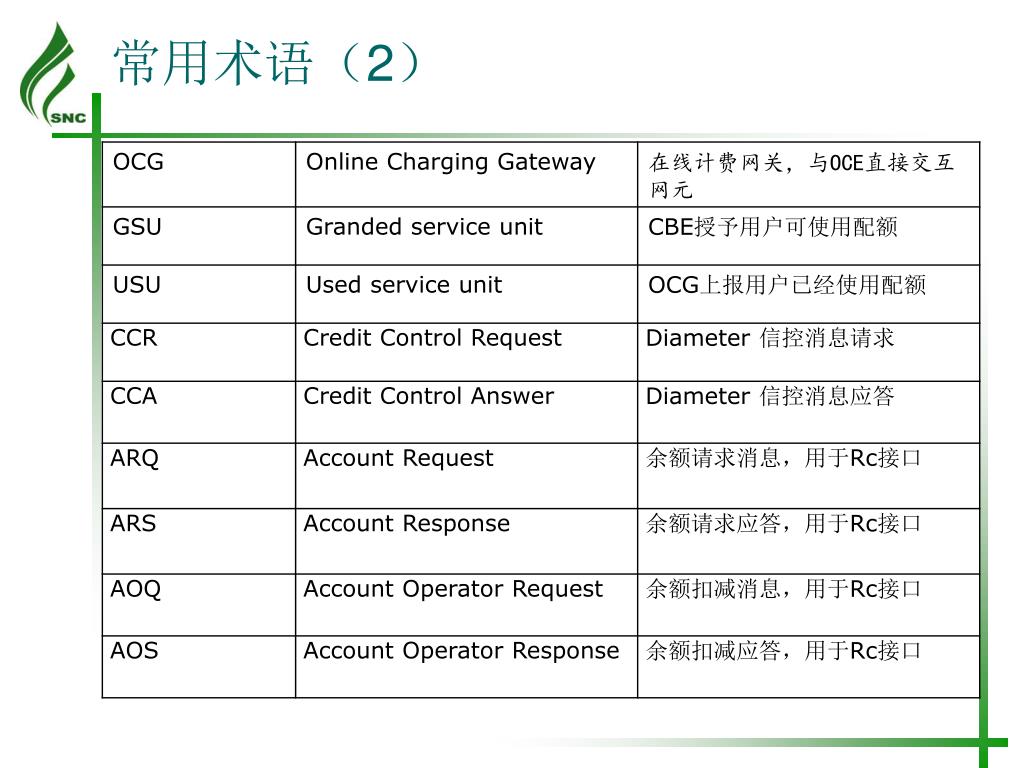

  15. 常用术语（2）

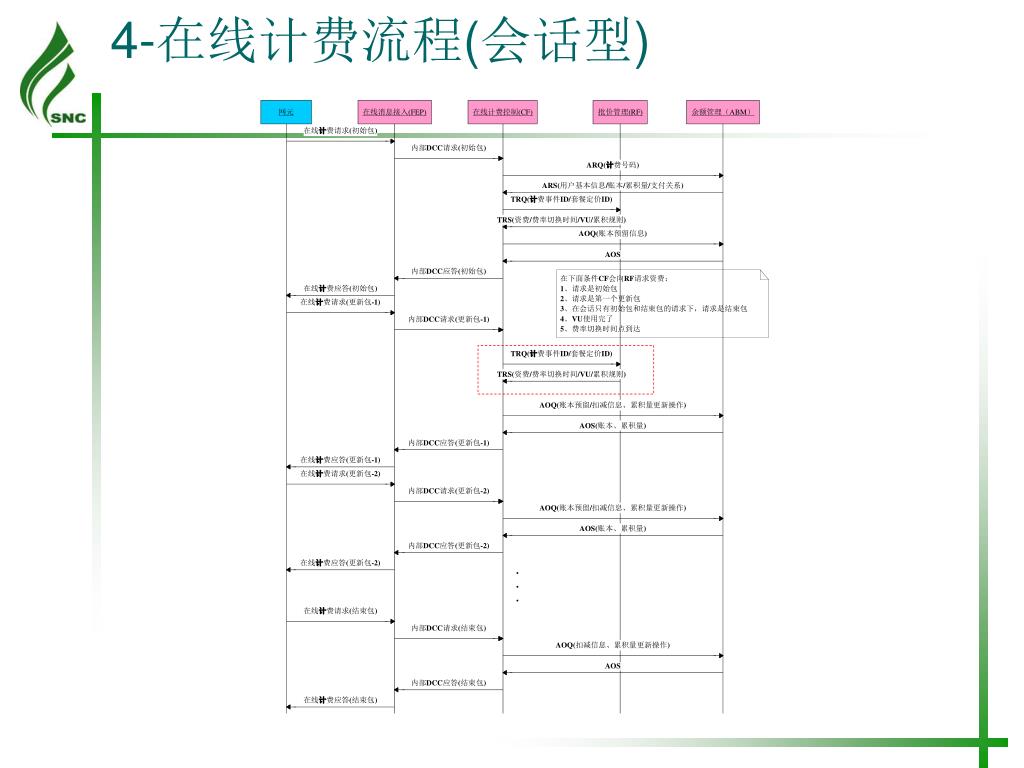

  16. 4-在线计费流程(会话型)

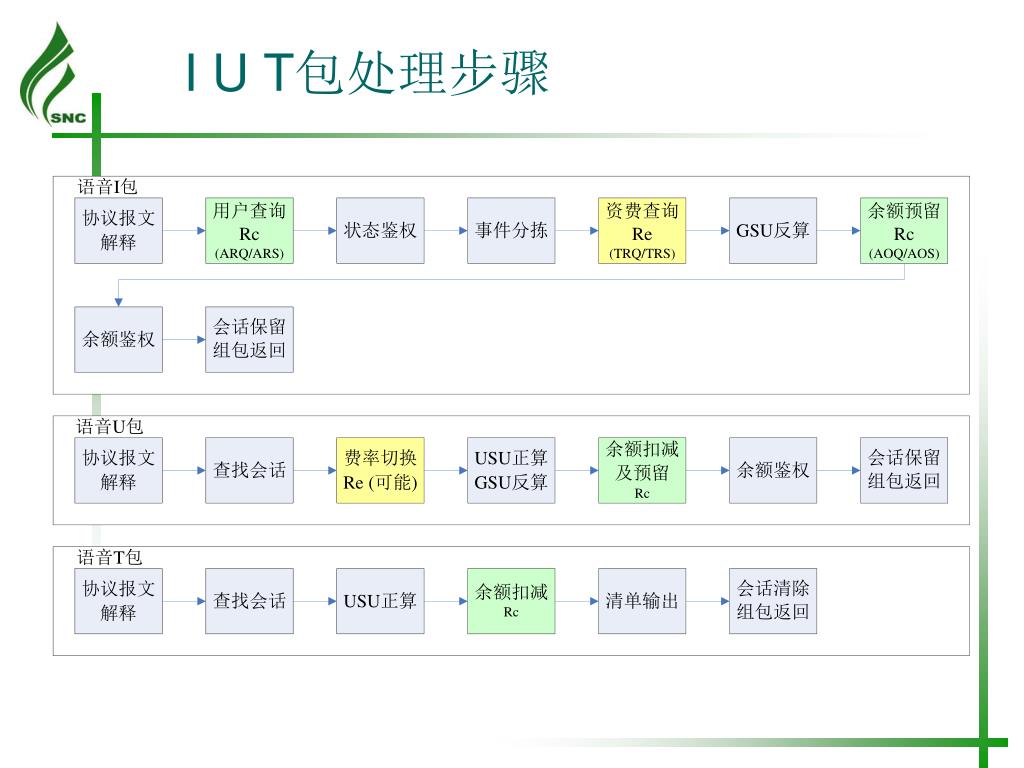

  17. I U T包处理步骤

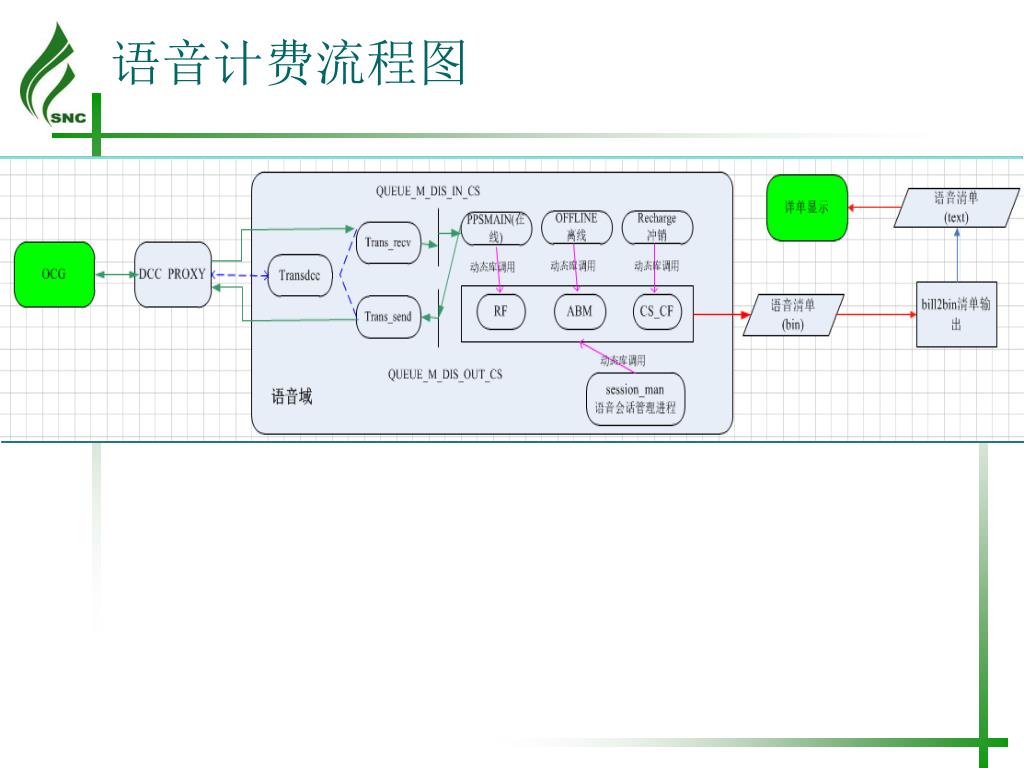

  18. 语音计费流程图

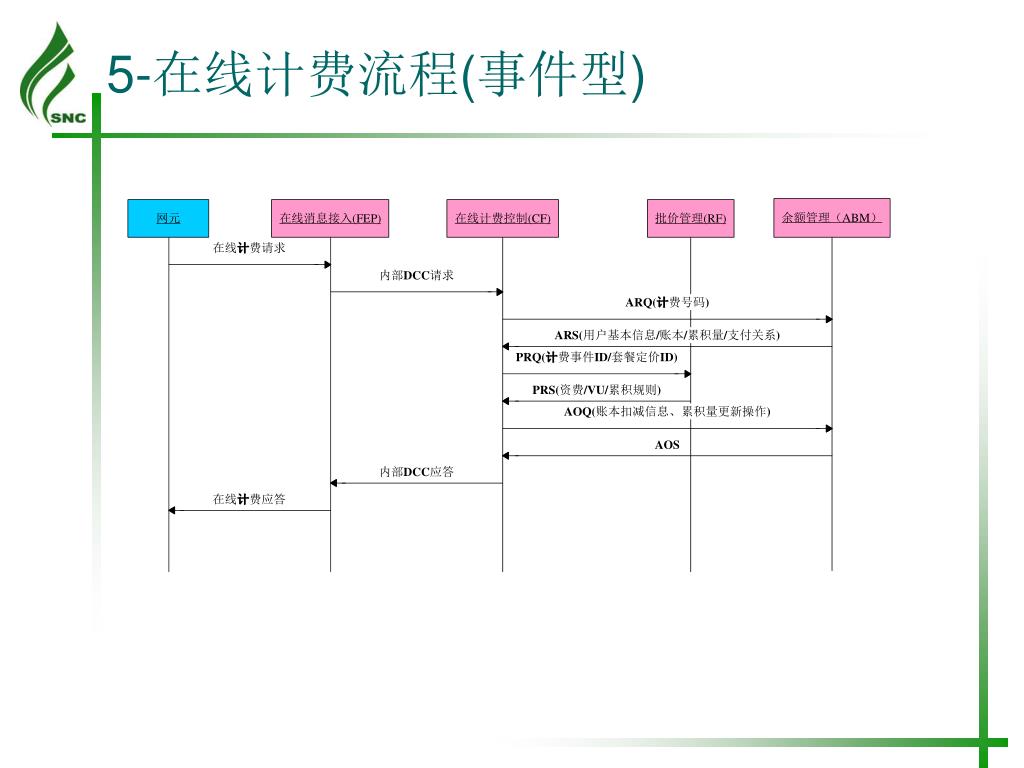

  19. 5-在线计费流程(事件型)

  20. 6-离线计费流程

  21. 3 3 3 3 3 内容大纲 NGBOSS总体架构 1 NGBOSS核心功能架构 1 2 融合计费的计费流程介绍 3 4 在线计费引擎业务介绍 离线计费引擎框架介绍 5

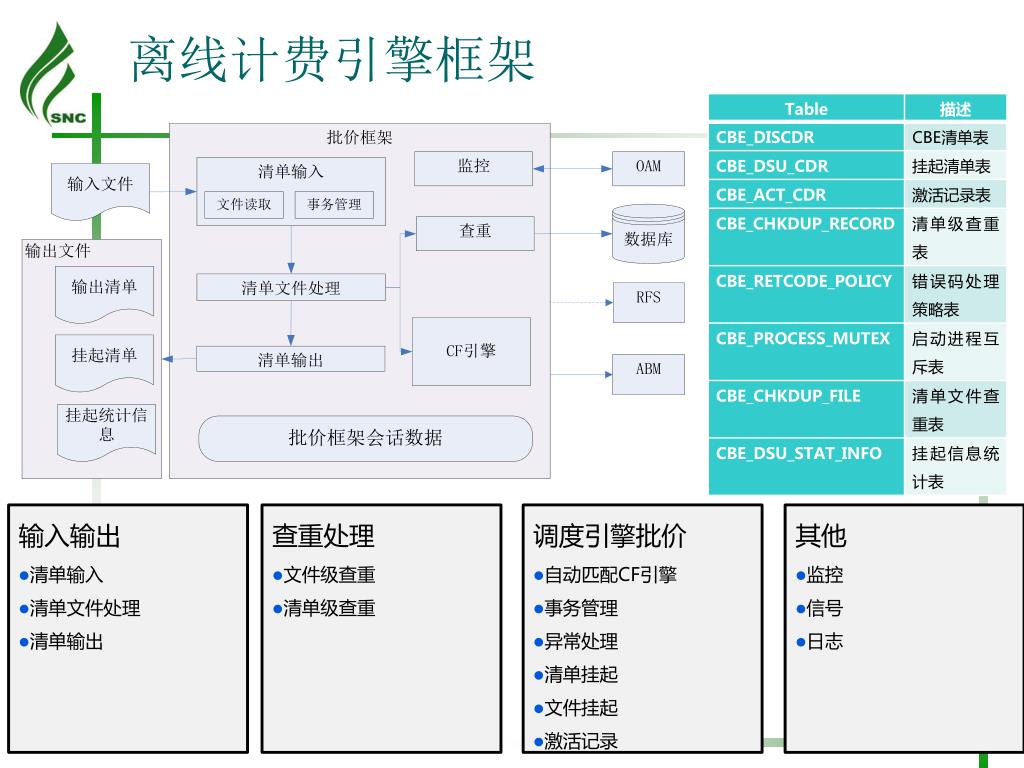

  22. 离线计费引擎框架 • 输入输出 • 清单输入 • 清单文件处理 • 清单输出 • 查重处理 • 文件级查重 • 清单级查重 • 调度引擎批价 • 自动匹配CF引擎 • 事务管理 • 异常处理 • 清单挂起 • 文件挂起 • 激活记录 • 其他 • 监控 • 信号 • 日志
