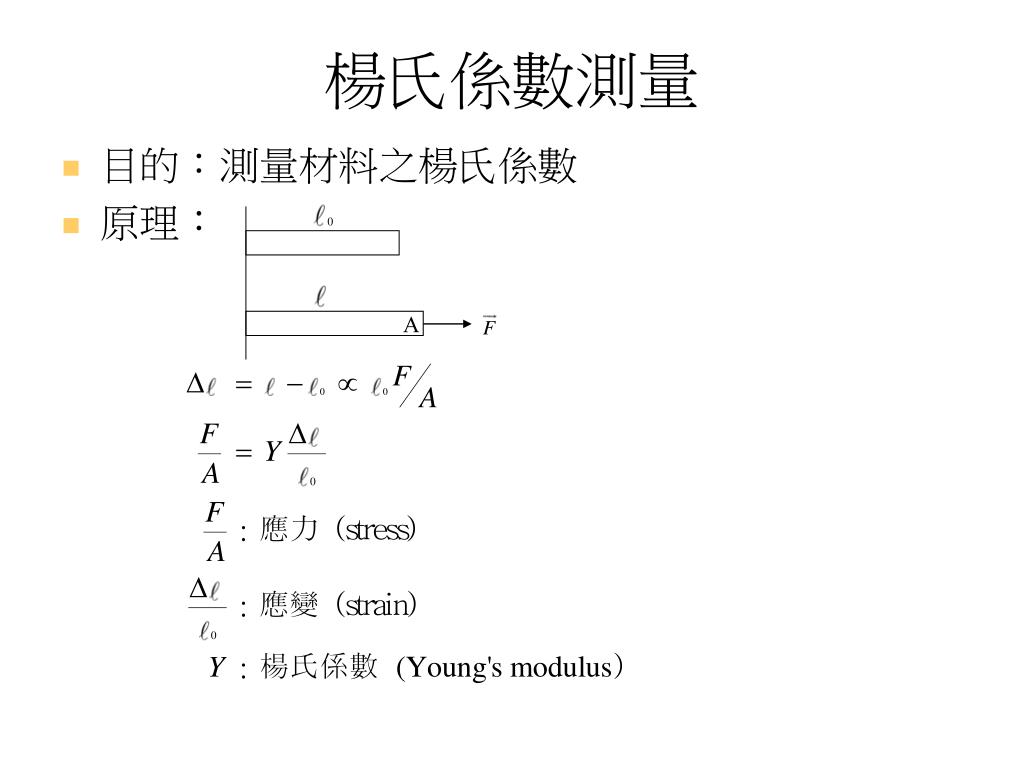

1. 楊氏係數測量 • 目的：測量材料之楊氏係數 • 原理：

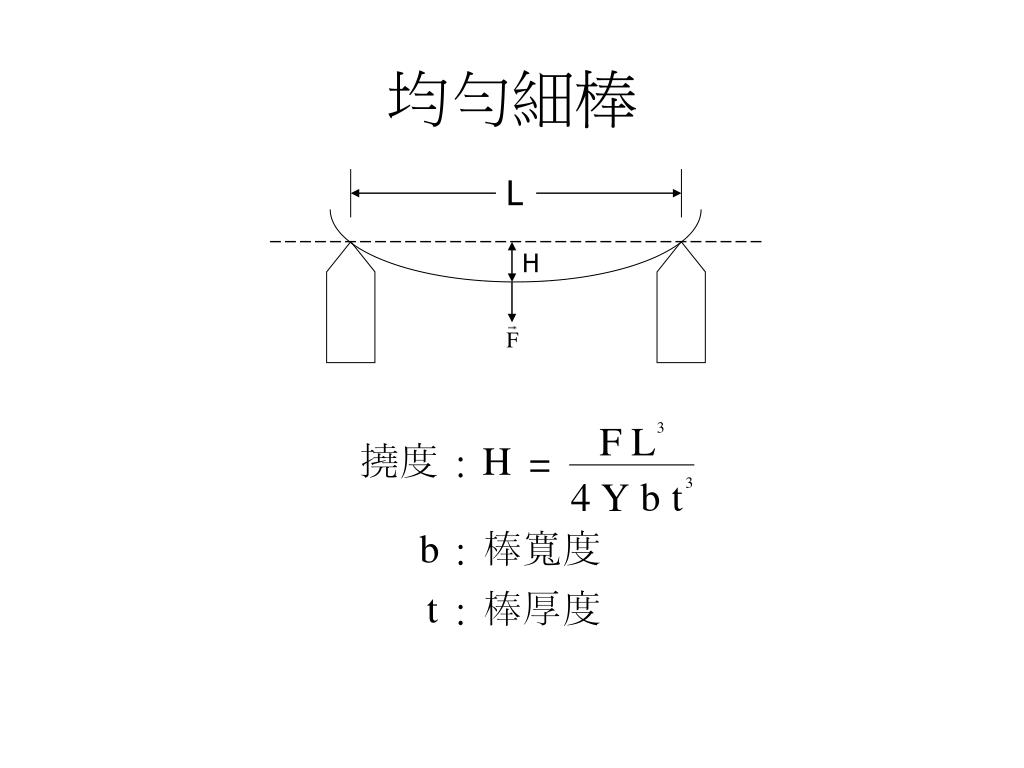

2. 均勻細棒 L H

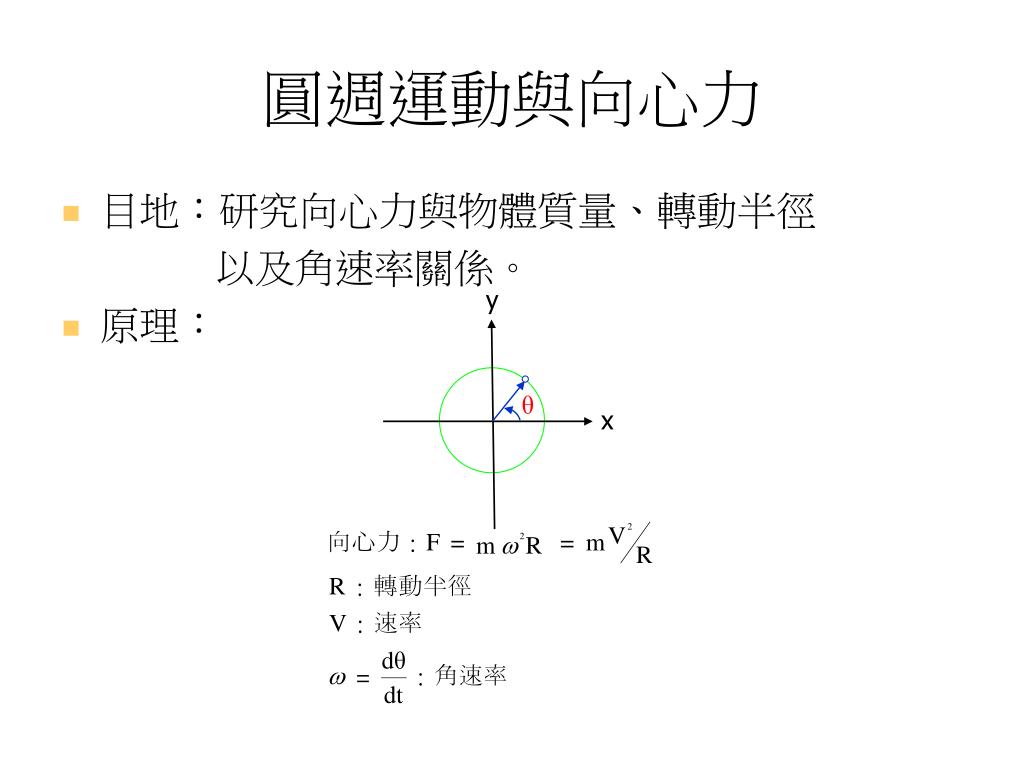

3. 圓週運動與向心力 • 目地：研究向心力與物體質量、轉動半徑 以及角速率關係。 • 原理： y x

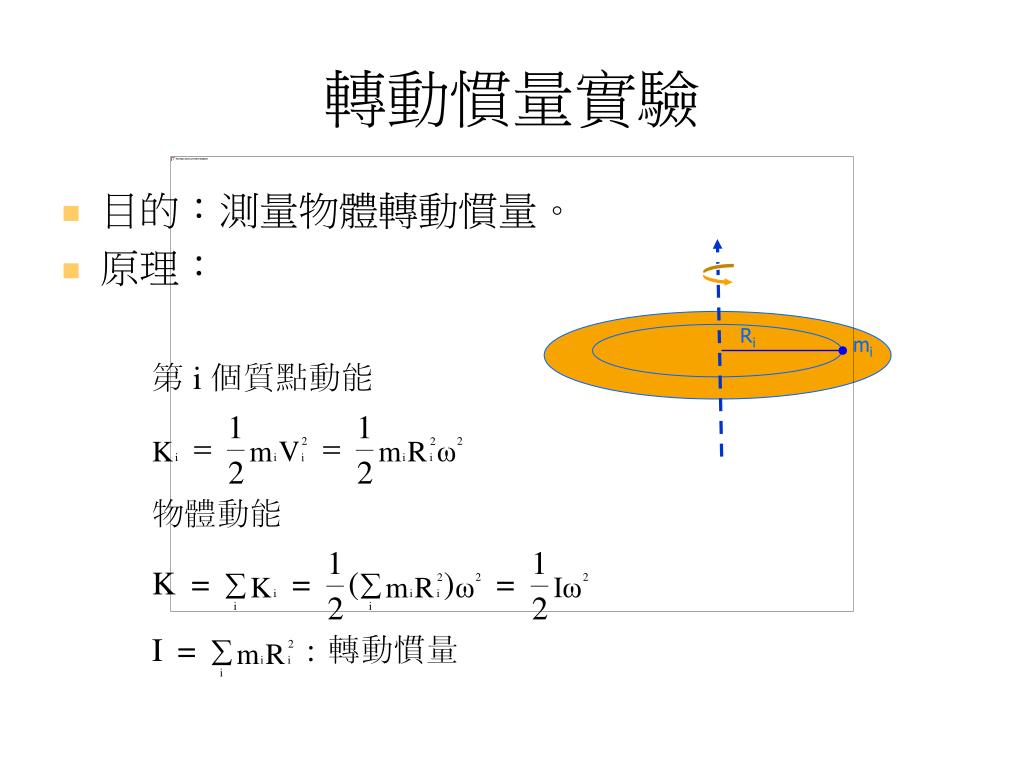

4. 轉動慣量實驗 • 目的：測量物體轉動慣量。 • 原理： Ri mi

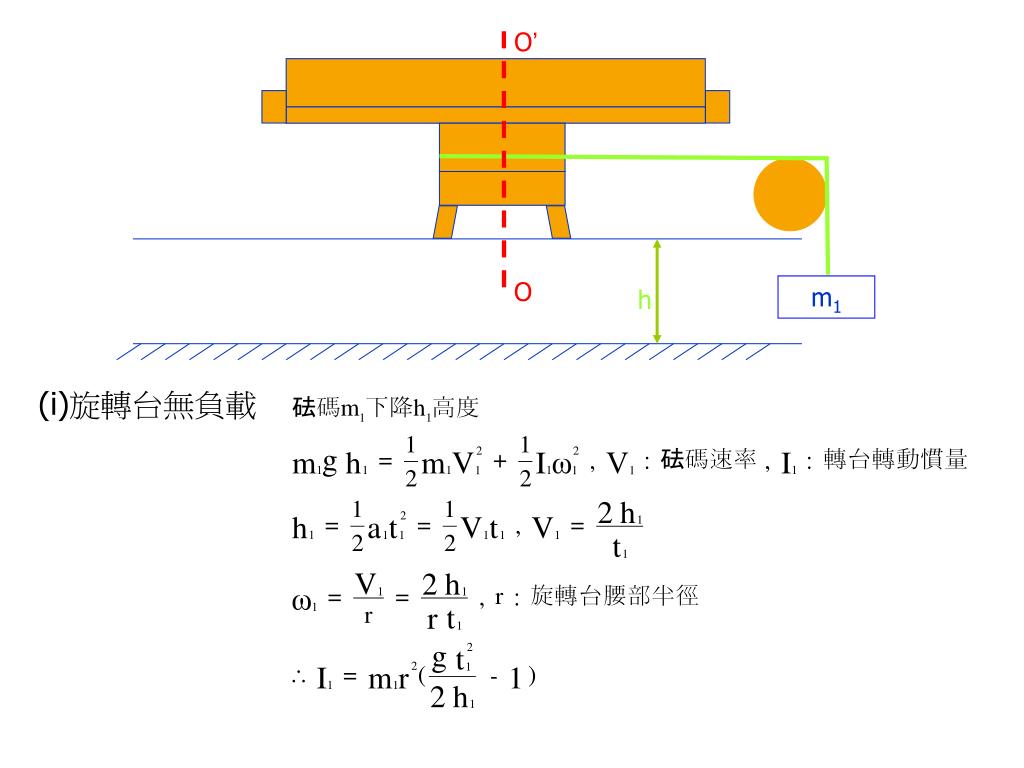

5. O’ O m1 h (i)旋轉台無負載

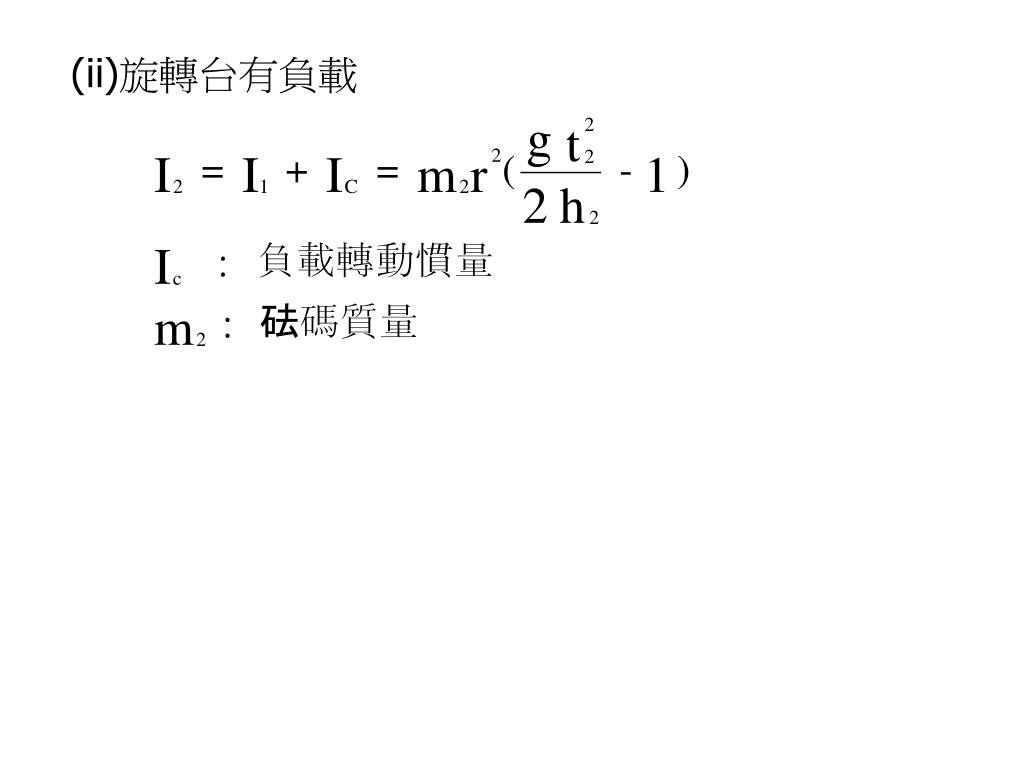

6. (ii)旋轉台有負載

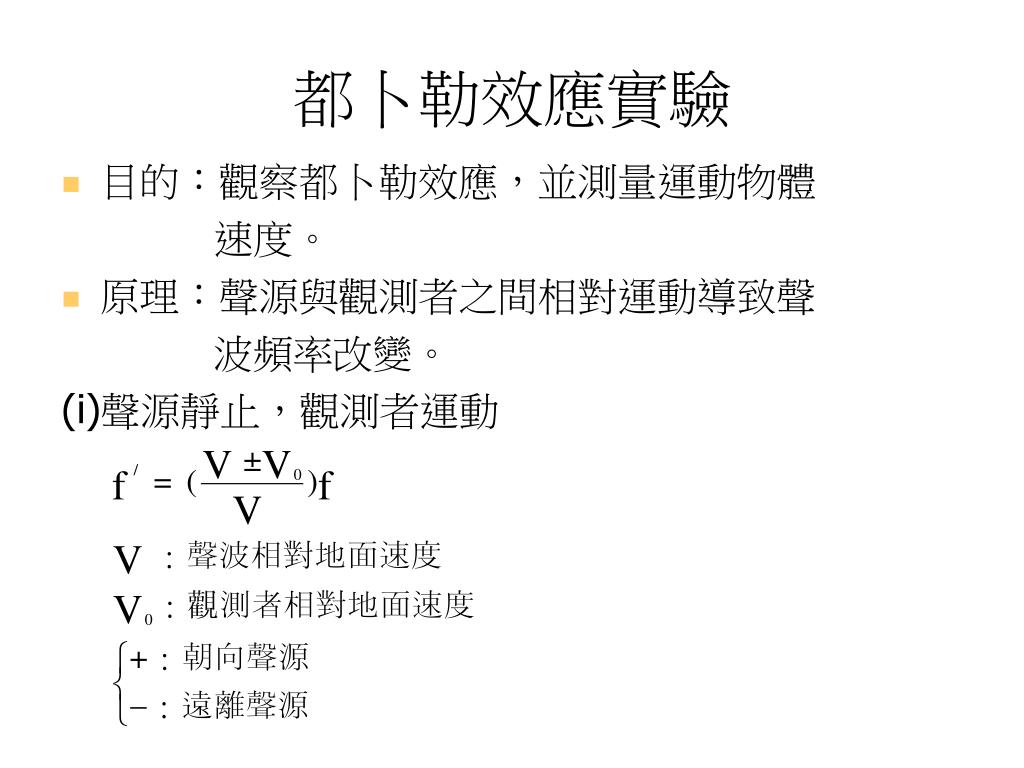

7. 都卜勒效應實驗 • 目的：觀察都卜勒效應，並測量運動物體 速度。 • 原理：聲源與觀測者之間相對運動導致聲 波頻率改變。 (i)聲源靜止，觀測者運動

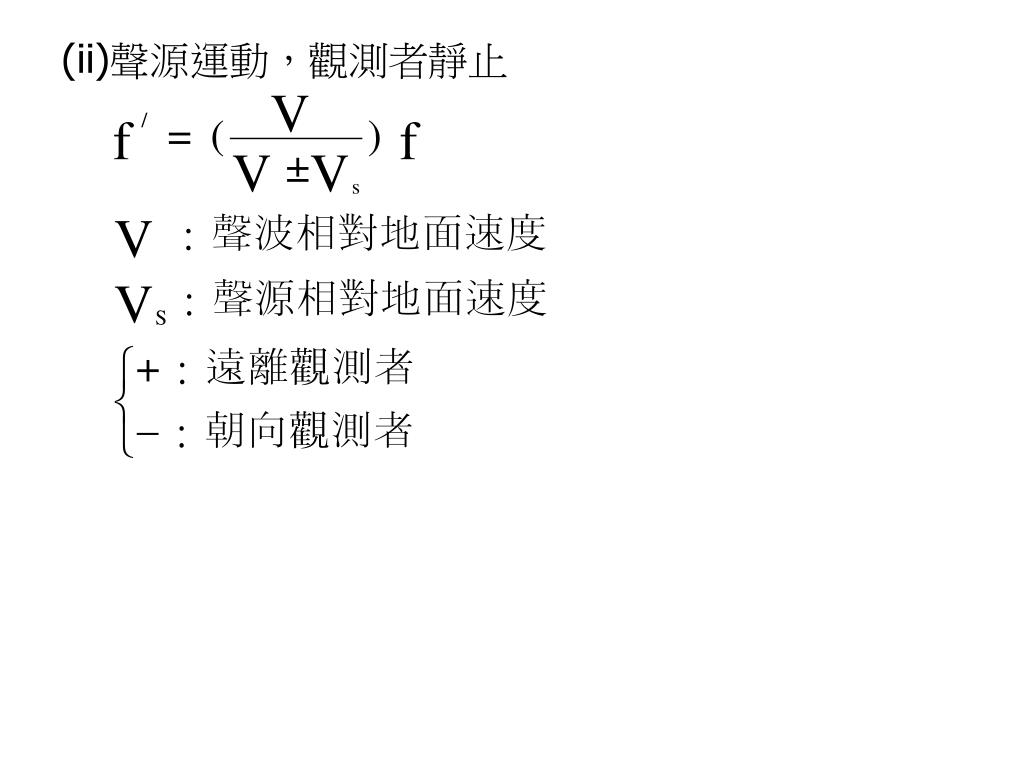

8. (ii)聲源運動，觀測者靜止

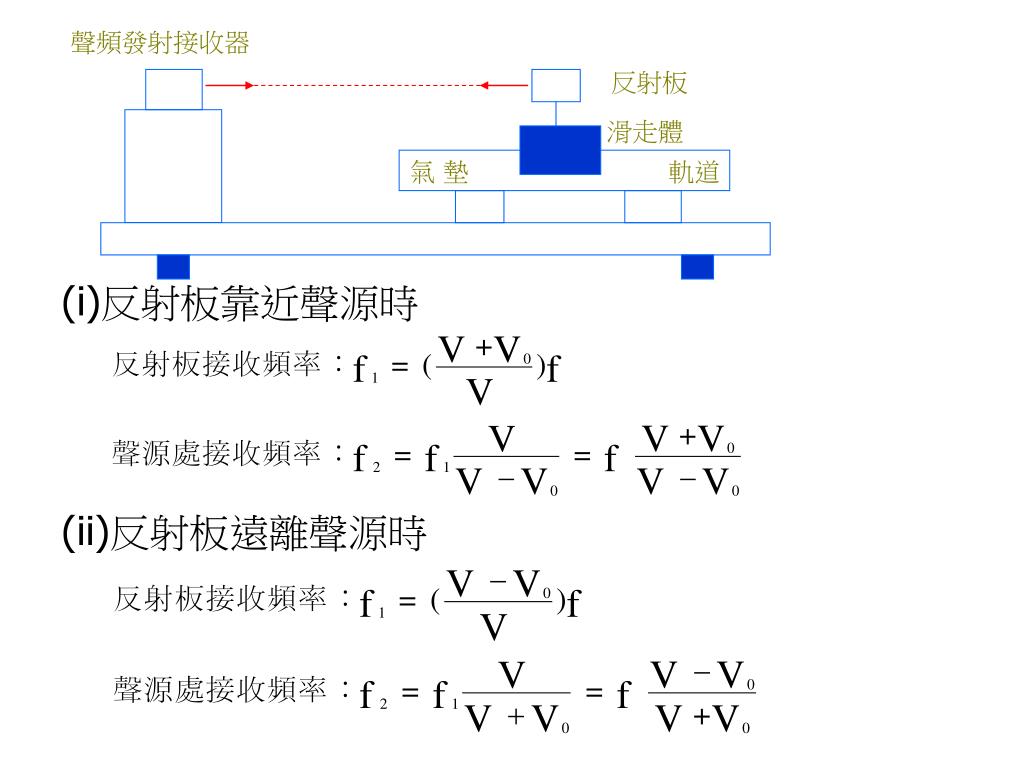

9. 聲頻發射接收器 反射板 滑走體 氣 墊 軌道 (i)反射板靠近聲源時 (ii)反射板遠離聲源時

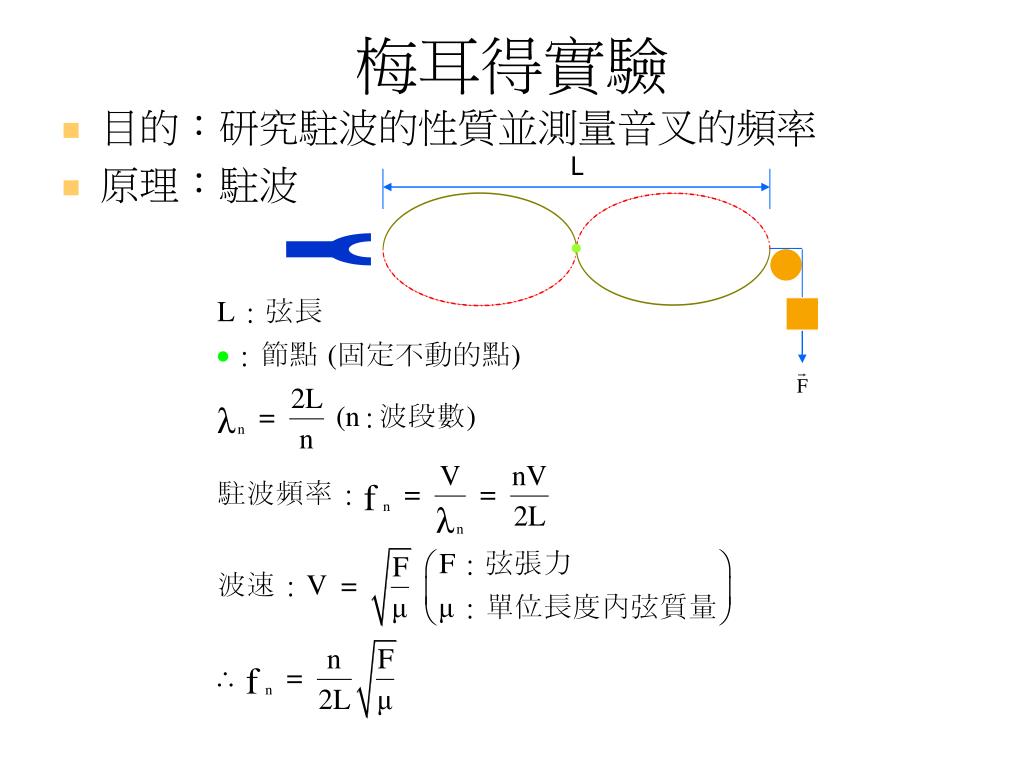

10. 梅耳得實驗 L • 目的：研究駐波的性質並測量音叉的頻率 • 原理：駐波

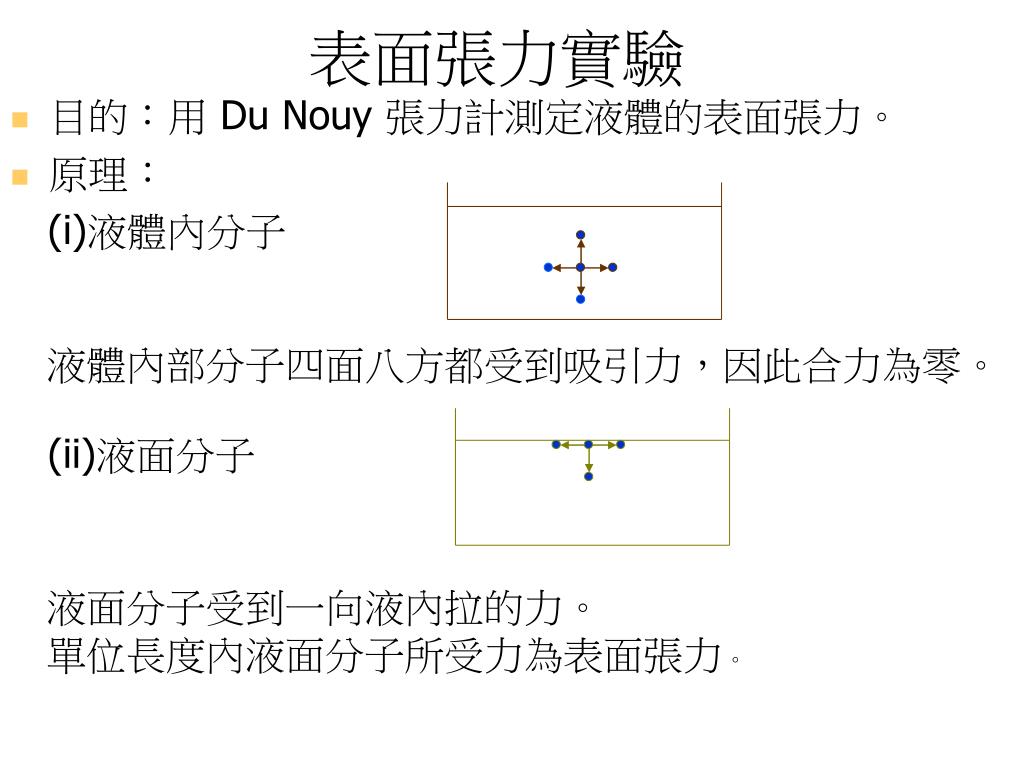

11. 表面張力實驗 • 目的：用 Du Nouy 張力計測定液體的表面張力。 • 原理： (i)液體內分子 液體內部分子四面八方都受到吸引力，因此合力為零。 (ii)液面分子 液面分子受到一向液內拉的力。 單位長度內液面分子所受力為表面張力。

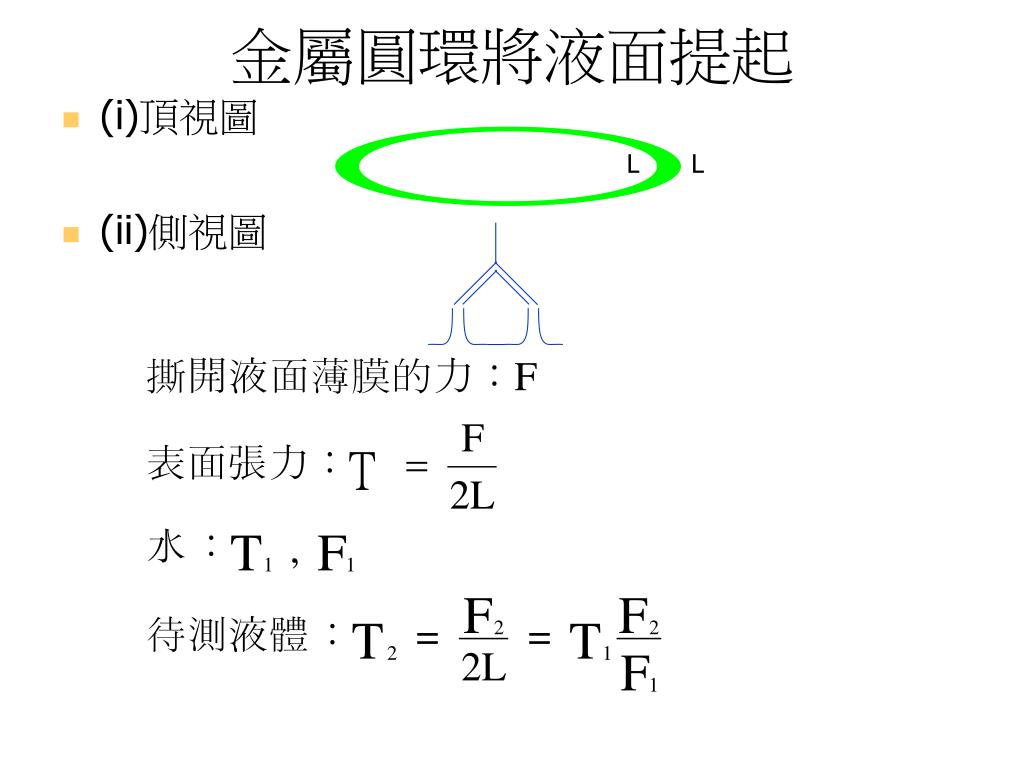

12. 金屬圓環將液面提起 L L • (i)頂視圖 • (ii)側視圖

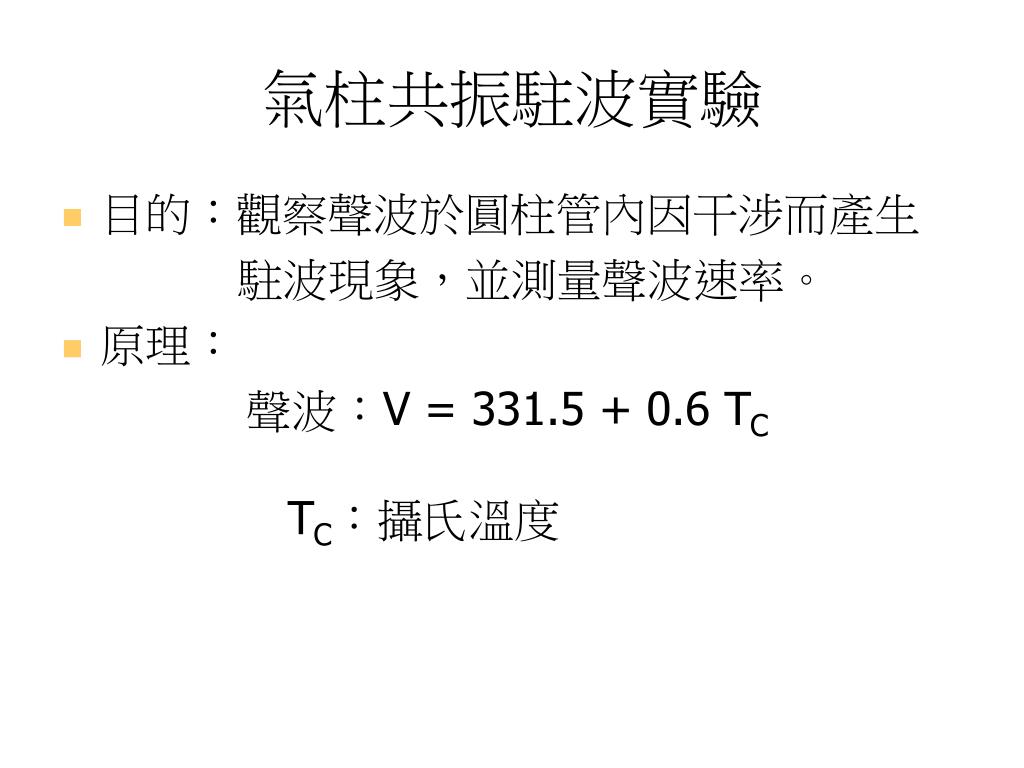

13. 氣柱共振駐波實驗 • 目的：觀察聲波於圓柱管內因干涉而產生 駐波現象，並測量聲波速率。 • 原理： 聲波：V = 331.5 + 0.6 TC TC：攝氏溫度

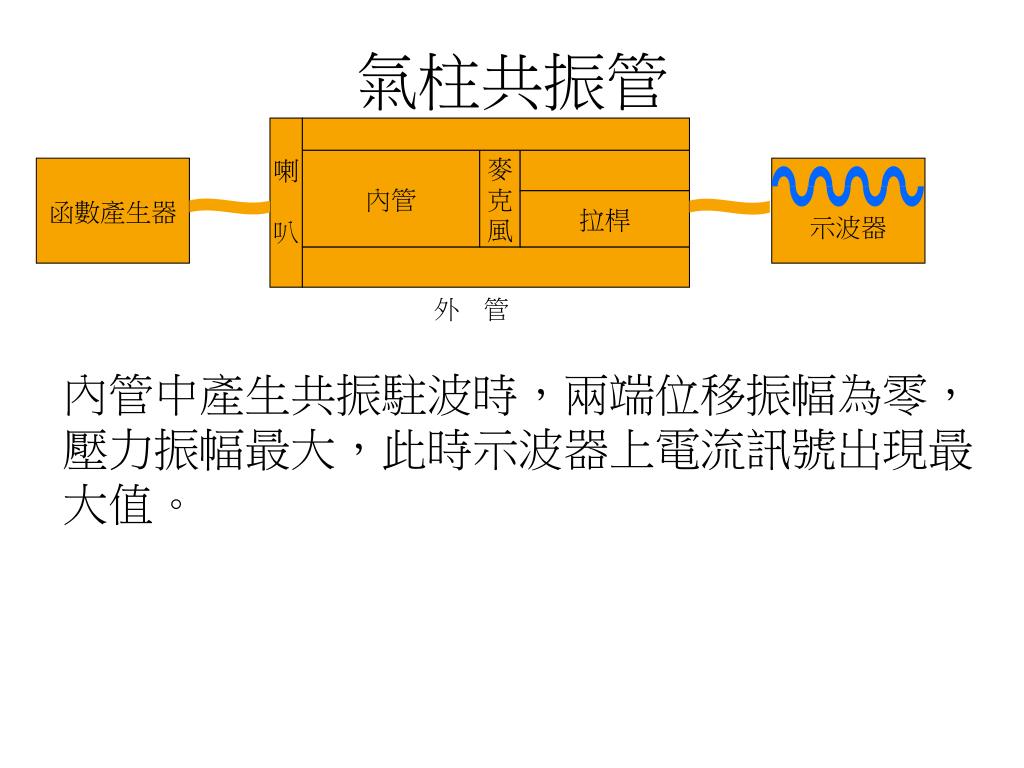

14. 氣柱共振管 喇 叭 內管 麥 克 風 函數產生器 示波器 拉桿 外 管 內管中產生共振駐波時，兩端位移振幅為零，壓力振幅最大，此時示波器上電流訊號出現最大值。
