任务十二 霓虹灯闪烁控制

1. 任务十二 霓虹灯闪烁控制

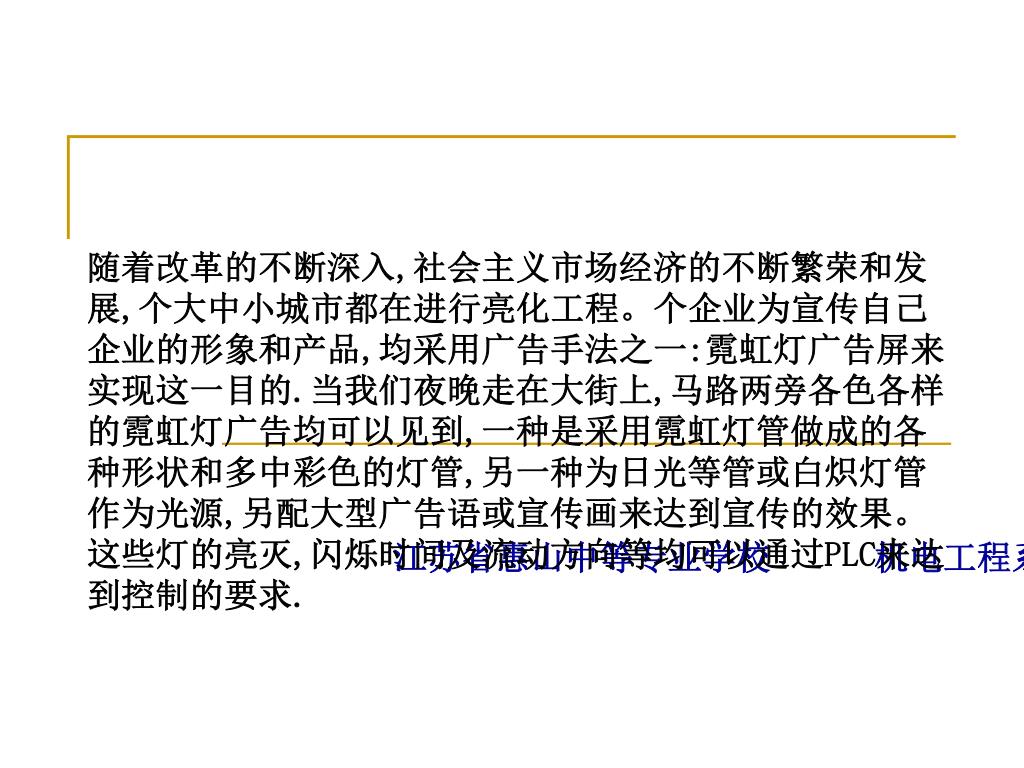

2. 随着改革的不断深入,社会主义市场经济的不断繁荣和发展,个大中小城市都在进行亮化工程。个企业为宣传自己企业的形象和产品,均采用广告手法之一:霓虹灯广告屏来实现这一目的.当我们夜晚走在大街上,马路两旁各色各样的霓虹灯广告均可以见到,一种是采用霓虹灯管做成的各种形状和多中彩色的灯管,另一种为日光等管或白炽灯管作为光源,另配大型广告语或宣传画来达到宣传的效果。这些灯的亮灭,闪烁时间及流动方向等均可以通过PLC来达到控制的要求.随着改革的不断深入,社会主义市场经济的不断繁荣和发展,个大中小城市都在进行亮化工程。个企业为宣传自己企业的形象和产品,均采用广告手法之一:霓虹灯广告屏来实现这一目的.当我们夜晚走在大街上,马路两旁各色各样的霓虹灯广告均可以见到,一种是采用霓虹灯管做成的各种形状和多中彩色的灯管,另一种为日光等管或白炽灯管作为光源,另配大型广告语或宣传画来达到宣传的效果。这些灯的亮灭,闪烁时间及流动方向等均可以通过PLC来达到控制的要求.

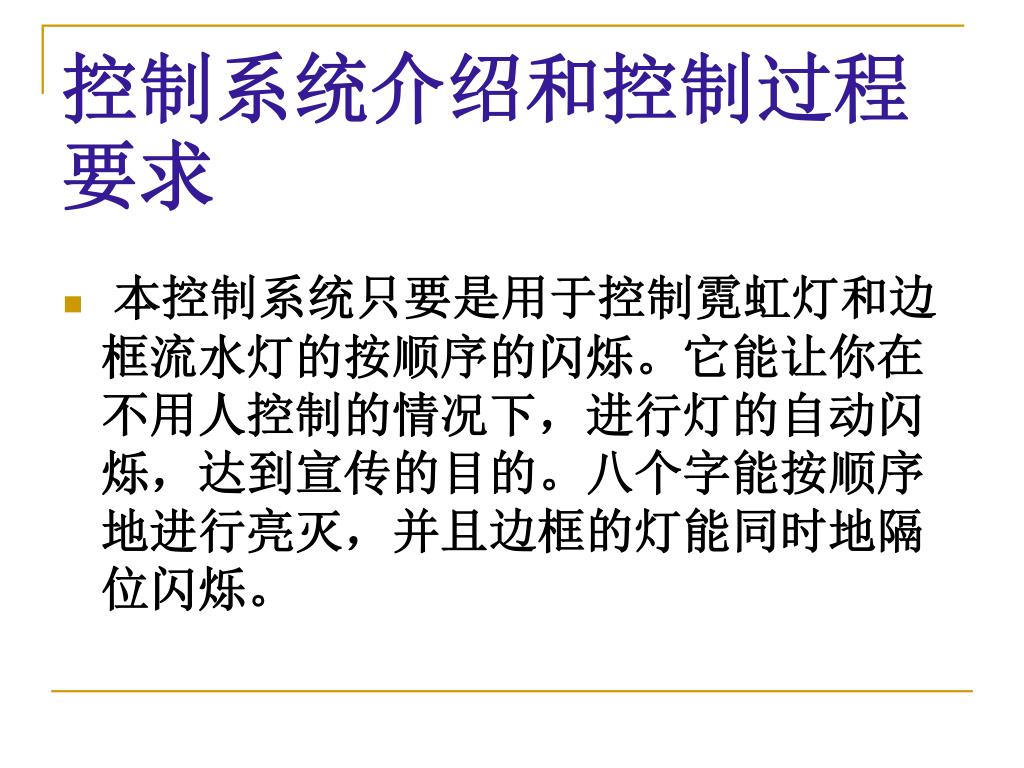

3. 控制系统介绍和控制过程要求 • 本控制系统只要是用于控制霓虹灯和边框流水灯的按顺序的闪烁。它能让你在不用人控制的情况下，进行灯的自动闪烁，达到宣传的目的。八个字能按顺序地进行亮灭，并且边框的灯能同时地隔位闪烁。

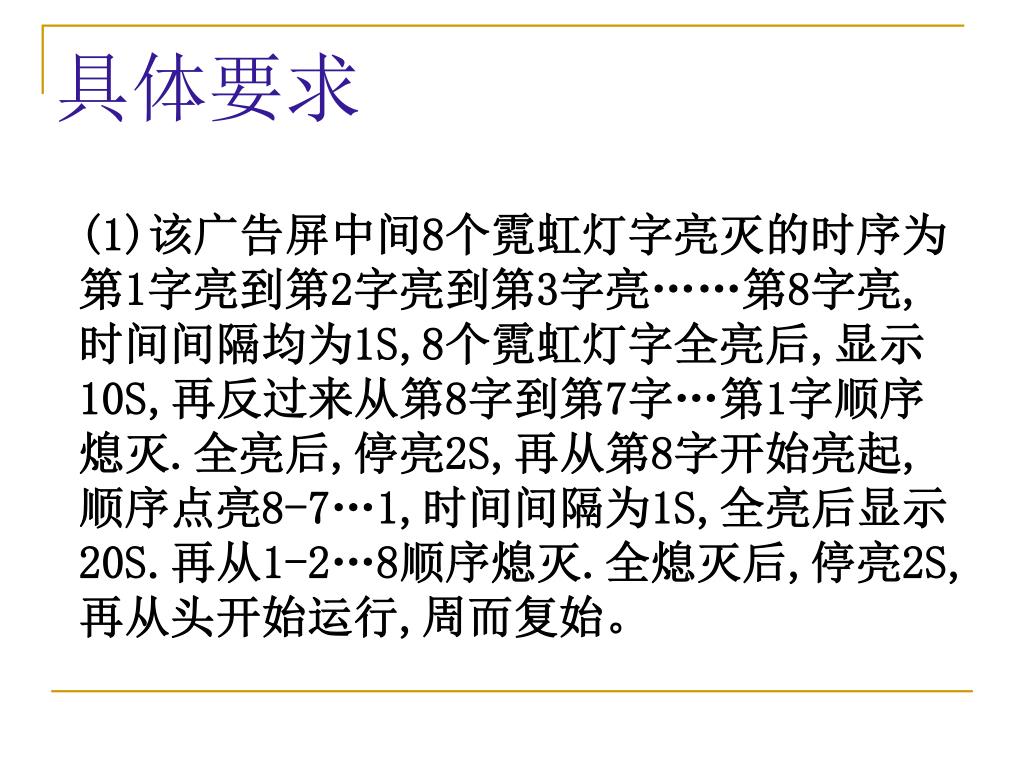

4. 具体要求 (1)该广告屏中间8个霓虹灯字亮灭的时序为第1字亮到第2字亮到第3字亮……第8字亮,时间间隔均为1S,8个霓虹灯字全亮后,显示10S,再反过来从第8字到第7字…第1字顺序熄灭.全亮后,停亮2S,再从第8字开始亮起,顺序点亮8-7…1,时间间隔为1S,全亮后显示20S.再从1-2…8顺序熄灭.全熄灭后,停亮2S,再从头开始运行,周而复始。

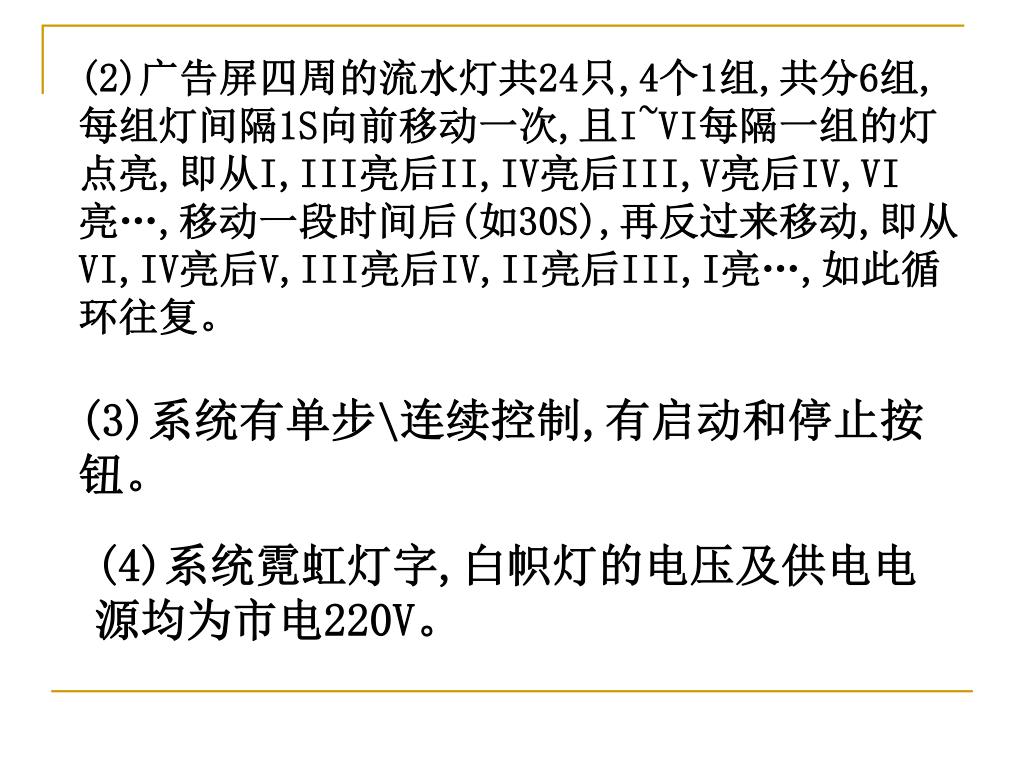

5. (2)广告屏四周的流水灯共24只,4个1组,共分6组,每组灯间隔1S向前移动一次,且I~VI每隔一组的灯点亮,即从I,III亮后II,IV亮后III,V亮后IV,VI亮…,移动一段时间后(如30S),再反过来移动,即从VI,IV亮后V,III亮后IV,II亮后III,I亮…,如此循环往复。(2)广告屏四周的流水灯共24只,4个1组,共分6组,每组灯间隔1S向前移动一次,且I~VI每隔一组的灯点亮,即从I,III亮后II,IV亮后III,V亮后IV,VI亮…,移动一段时间后(如30S),再反过来移动,即从VI,IV亮后V,III亮后IV,II亮后III,I亮…,如此循环往复。 (3)系统有单步\连续控制,有启动和停止按钮。 (4)系统霓虹灯字,白帜灯的电压及供电电源均为市电220V。

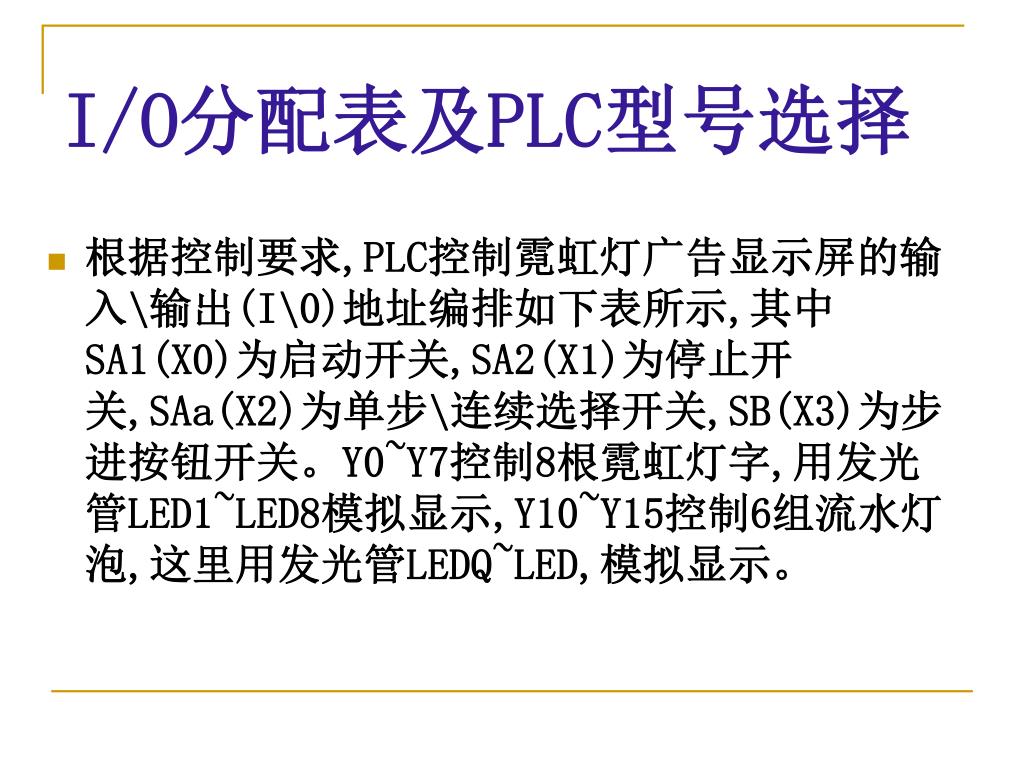

6. I/O分配表及PLC型号选择 • 根据控制要求,PLC控制霓虹灯广告显示屏的输入\输出(I\0)地址编排如下表所示,其中SA1(X0)为启动开关,SA2(X1)为停止开关,SAa(X2)为单步\连续选择开关,SB(X3)为步进按钮开关。Y0~Y7控制8根霓虹灯字,用发光管LED1~LED8模拟显示,Y10~Y15控制6组流水灯泡,这里用发光管LEDQ~LED,模拟显示。

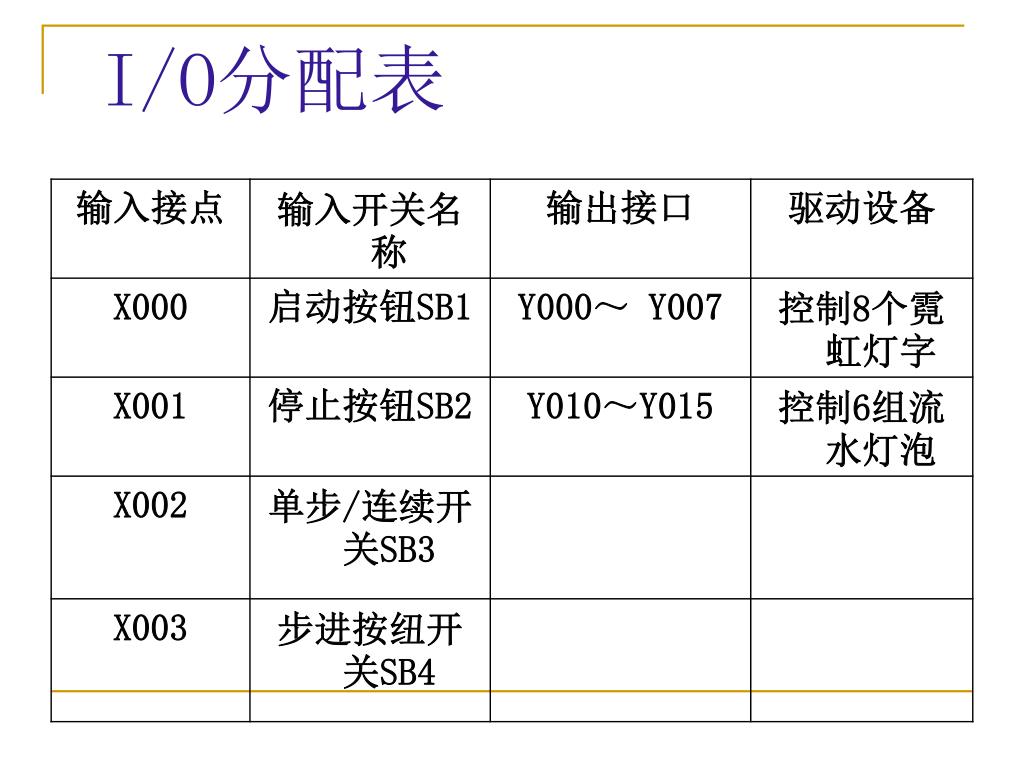

7. I/O分配表

8. PLC型号的选择 • 由于共有14个端口输出，并且用是用交流电的，所以我选择用FX2N-48MR-001。FX2N-48MR-001的主要的技术参数：输入继电器有24点，输出继电器有24点。电源电压为AC100—240V 50/60Hz。

9. 编制程序 • 程序说明： • 第20个状态：霓虹灯的正序亮和反序灭。 • 第21个状态：霓虹灯的反序亮和正序灭。 • 第60~65个状态：是流水灯的正序的隔位亮 • 第70~75个状态：是流水灯的反序的隔位亮。

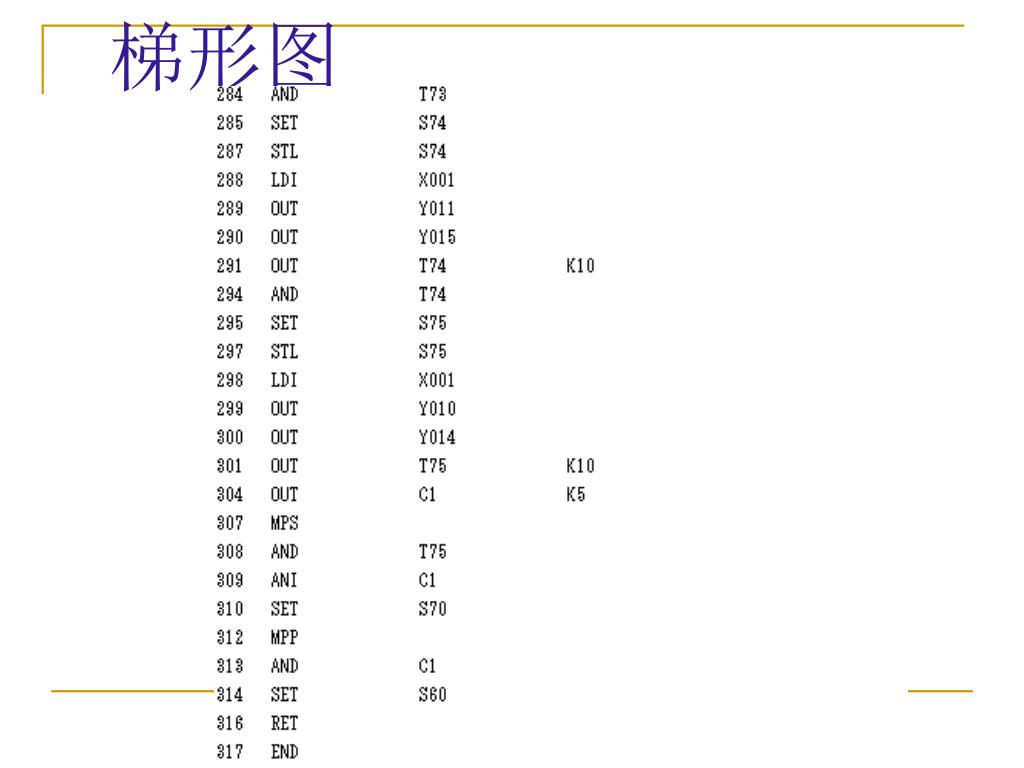

10. 梯形图

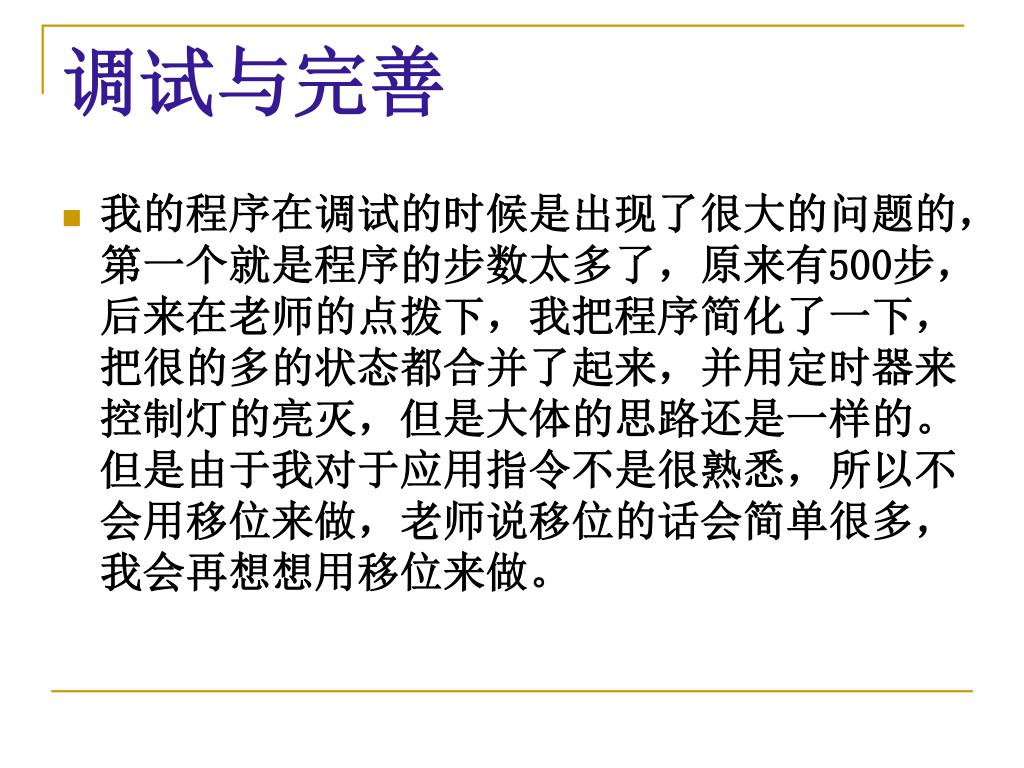

11. 调试与完善 • 我的程序在调试的时候是出现了很大的问题的，第一个就是程序的步数太多了，原来有500步，后来在老师的点拨下，我把程序简化了一下，把很的多的状态都合并了起来，并用定时器来控制灯的亮灭，但是大体的思路还是一样的。但是由于我对于应用指令不是很熟悉，所以不会用移位来做，老师说移位的话会简单很多，我会再想想用移位来做。

12. 程序运行原理说明 • 本程序是用STL图所写的，在启动按钮按下以后，有两步程序同时运行，一个是霓虹灯字的亮灭，一个是四周边框流水灯的亮灭。霓虹灯字的亮灭：在按下启动按钮以后，八个字会按要求亮灭，主要是计时器控制的，在S20和S21中，S20是灯的正序亮反序灭，S21是灯的反序亮正序灭。流水灯的亮灭，状态就比较多了，我是把每一中亮的情况都纳入一个状态的，所以有6中状态，然后在循环，在30秒过后，会由正序的亮转换成反序的亮。反序的亮30秒都又转换成正序的两，这个30秒我是用计数器控制的，因为每一个循环是6秒，那30秒就是5次，计到5次都才会进行正反序的转换。
